Винтовые сваи для столбов забора: установка

Монтаж

Установка деревянного забора при помощи винтовых свай

Начало монтажа заключается в разметке территории, периметра для точного распределения сетки и точки установки свай, чтобы они не пересекались с коммуникациями, трубами и проводами. Также проводится расчет винтовых свай и их обвязка.

Совет: оптимальное расстояние между сваями – 2-2,5 м, но не более. Ввинчивание стержня происходит с приложением дополнительной нагрузки на конструкцию, особенно, если грунт рыхлый. Глубина определяется уровнем промерзания (это 1-1,5 м). Но с целью не допустить деформаций забора после выпирания замерзшего зимой грунта, лучше закручивать стержни на глубину 1,5 м.

Перед закручиванием делаются лунки глубиной 15-20 см, в которые потом погружается свая. Самый важный момент: слежение за вертикальностью углубления такого столба с помощью уровня, иначе придется выкручивать и переустанавливать сваи. Отклонение не более 2 градусов допустимо. После вкручивания остается часть трубы на поверхности. Трубу можно обрезать, если она вкручена уже в прочные пласты грунта на нужную глубину. Трубу можно заполнить раствором цемента, покрасить, а также можно забетонировать сваи вокруг труб, но это не обязательно.

Универсальность винтовых свай позволит возводить любые сооружения на любых склонах и берегах, при этом не забывать о соблюдении всех технических правил при монтажных работах. Работы проводятся при последующих этапах:

Проводятся проектные работы по расчету нужного количества винтовых свай для возведения фундамента и расстояния между ними. Также учитываются характеристики выбранного грунта, его глубина и будущая нагрузка.
Выбирается правильное покрытие стержней, подходящих для данной почвы.
Проведение работ по завинчиванию столбов. Монтаж может быть проведен вручную или при помощи специальных приборов.
Вырезка винтовых свай для нужного уровня, указанного в проектировании.
Установка винтовой конструкции с последующей обработкой швов противокоррозийным составом.
Сдача проекта, в котором указывается гарантия прочности соответствующим правилам и документации.

5 полезных советов от наших экспертов

Эксперты сайта Lanshaft.com делятся с вами советами из своей личной практики:

Заглублять элементы рекомендуется на глубину до 150-200 см. Вычислить, какая именно глубина является оптимальной, очень просто. «Винт» вдруг почувствует сильную преграду, а вам придётся приложить просто невероятные усилия по вкручиванию. Известны случаи, когда металл даже начинал деформироваться.
Если заборы из свай устанавливать не приходилось и опыта маловато, лучше остановиться на втором варианте фундамента. Напомним, это когда в сваи вставляются заборные столбы. Во-первых, не придётся выравнивать высокие опоры «под линейку», во-вторых, вкручивать двухметровую трубу намного проще, чем трёхметровую.
Очень удобно крутить сваи вдвоём, но в идеале должен быть ещё и третий помощник. Его задача – наблюдать за направлением трубы, а при необходимости, прикладывать усилия для её выравнивания.
Если вы чувствуете, что на пути возникло какое-то препятствие (например, попался крупный камешек под винт), давить с двойным усилием не нужно. Так вы быстро деформируете металл. Пройти проблемный участок можно с помощью бура. Только его диаметр должен быть меньше сваи.

Вообще, грунт с большим количеством камней разного размера – пожалуй, единственное ограничение для такого сооружения. Так что каждый раз перед монтажом специалисты обязательно делают пробное ввинчивание и определяют механические свойства грунта.

Угловые сваи всегда закручиваются в первую очередь. Это позволит вам добиться идеальной точности в работе и приобрести необходимые навыки.

Также некоторые пользователи интересуются, как можно установить откатные ворота. Для монтажа вам нужно будет вкрутить несколько коротких винтовых опор, а затем приварить швеллер. К самому швеллеру привариваются ролики, по которым будет перемещаться полотно.

Вам осталось только закрепить сварную конструкцию в форме трапеции, и уже на неё установить профлист. Если к монтажным работам привлечены 2-3 человека, установка займёт у вас порядка 1 недели.

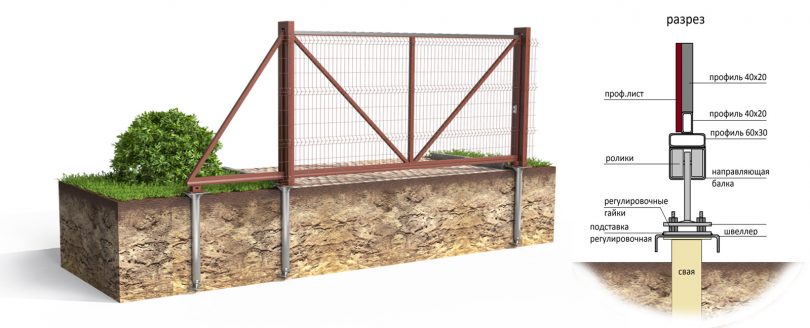

Схема откатных ворот на винтовых сваях

Надеемся, статья была для вас понятной и содержательной. Как видите, заглубить массивные винтовые столбы можно и своими руками, без использования дорогостоящей техники. Задача вполне под силу двум (в идеале трём) рабочим. Это позволит вам сэкономить до 50% стоимости ограждения. Следуйте нашим советам, проявите немного терпения. Так вы сможете построить мощный, привлекательный забор, который прослужит вам не один десяток лет. Желаем удачной работы!

Материалы и компоненты

Рассматриваемый тип свай используется обычно для устройства фундаментных конструкций под металлические стойки, на которые впоследствии навешивают направляющие, различный листовой материал и механические конструкции – ворота, двери, ставни и прочее.

Для быстрого и безопасного устройства забивных оснований понадобятся следующие инструменты и материалы:

металлические или деревянные забивные сваи;
массивный молоток, молот или пневматический отбойник;
измерительные приборы: отвес, рулетка, угловой уровень, плоский уровень, разметочная веревка с колышками;
дополнительные инструменты для планировки: штыковая и совковая лопаты, бур и прочее.

Кроме вышеуказанных позиций, вам могут понадобиться другие инструменты,в зависимости от возникшей во время монтажа ситуации. Все указанные материалы и компоненты могут заменяться другими, выполняющими аналогичные функции.

https://www.instagram.com/p/B1E6clypc4O/?utm_source=ig_web_button_share_sheet

Достоинства и плюсы свайно-винтового фундамента

Преимущества фундамента такого типа вполне очевидны и подтверждаются специалистами в строительной сфере.

+ 1. Низкая цена фундамента. Точно рассчитать, сколько вам удастся сэкономить на строительстве, можно, учитывая глубину закладки, тип почвы, размеры и среднюю массу самого здания и другие факторы.

+ 2. Водонепроницаемость. Вам не придется бороться с повышенной влажностью в доме, даже если он построен на грунте с высоким содержанием воды. Строение будет отделено от поверхности почвы металлическими сваями, так что появление сырости, плесени, грибков в жилых помещениях исключено.

Да-да, это свайно-винтовая контрукция.

+ 3. Простота и легкость монтажа. Для установки свайно-винтового фундамента не требуется пригонять спецтехнику или покупать дорогостоящие инструменты. Сделать это без серьезных нарушений строительных нормативов удастся даже непрофессионалам. Просто попросите друзей или родных помочь вам: трех человек для закладки фундамента окажется более чем достаточно.

Монтаж могут осуществить даже непрофессионалы.

+ 4. Доступный ремонт. С некачественными материалами или халатностью мастеров может столкнуться каждый. Если ваш дом возведен на плитном или ленточном фундаменте, появление трещин и проседание станет серьезной проблемой и приведет к очень большим расходам.

+ 5. Высокая скорость установки винтовых свай. В отличие от других типов фундамента, винтовые сваи можно смонтировать всего лишь за 1-2 суток. Это связано с отсутствием таких дорогостоящих и сложных этапов, как заливка бетоном, выкапывание ямы, обустройство опалубки и армирование. Точное время монтажа обусловлено квалификацией работников, вида почвы и глубины закладки винтовых свай.

+ 6. Простота наращивания свайно-винтового фундамента. Если владелец дома решил сделать перепланировку или пристроить новое помещение, увеличить площадь фундамента в этом случае удастся с минимальными финансовыми затратами и силами.

Пристройка к дому со свайно-винтовым фундаментом – намного более простое решение, чем в случае с ленточным или плитным вариантом.

+ 7. Возможность монтажа на участке с неровным рельефом. Большой уклон участка с перепадом высот 5-8 м не является преградой для установки свайно-винтового фундамента. Железобетонный фундамент для такого строительства категорически не подходит, а ленточный обойдется значительно дороже.

Монтаж свайно-винтового фундамента на склонах не отличается от возведения на равнине ни стоимостью, ни сроками.

+8. Чистота участка после закладки фундамента.

При этом вам не придется вывозить лишний грунт и доплачивать за данную услугу.

+ 9. Теплый пол без дополнительных затрат. Специфика свайно-винтового фундамента такова, что между почвой и полом строения находится воздушная прослойка, являющаяся естественным теплоизолятором. Поэтому даже в самую морозную зиму жильцы не будут мерзнуть, ходя по дому в легких тапочках.

+ 10. Монтаж в любой сезон. Делать бетонные и железобетонные фундаменты поздней осенью или зимой, когда температура воздуха опускается существенно ниже нуля, довольно проблематично. Владельцу строения придется потратить деньги на различные антифризовые добавки, задуматься о прогреве бетона и т.п. Свайно—винтовой фундамент, в отличие от них, допускает монтаж и в холодную пору: об этом мы подготовили отдельную статью, читайте!.

СВФ, возведенный зимой.

+ 11. Повышенная устойчивость к зимнему «вспучиванию» почвы. Это гарантирует долговечность фундамента, возведенного на пучинистых почвах, при самых резких перепадах температур.

+ 12. Длительный срок эксплуатации. Винтовые сваи изготавливаются из стали высшей марки и обрабатываются специальными антикоррозионными средствами, поэтому фундамент не требует замены очень долго – до 150 лет.

+ 13. Экологичность. В процессе монтажа не происходит уплотнения почвы и серьезного изменения окружающего ландшафта, как в случаях с другими видами фундаментов.

Какие нагрузки наиболее опасны

Полотно забора испытывает разные виды нагрузок:

механические. Сюда входят воздействия разного типа — от прямых попыток разрушить ограждение, до случайных ЧП (например, наезд грузовика при развороте и т. п.);
ветровые;
эксплуатационные (воздействия от створок ворот или навесных предметов — светильников, сигнализации, защитных систем);
грунтовые (подтопления, морозное пучение, просадки).

Наибольшую опасность представляют ветровые нагрузки. Сильный порыв, воздействующий на полотно большой площади, способен опрокинуть забор. Иногда его сдвигает с места или срывает с опор и уносит на значительное расстояние.

Важно! В регионах с возможными ураганными ветрами необходимо устанавливать усиленные опоры и делать полотна, проницаемые для потока воздуха. Это помогает уменьшить нагрузку на полотно

Кроме того, часто причиной возникновения проблем становятся грунтовые воздействия. Если на участке наблюдается морозное пучение почвы, необходимо делать независимые (или глубоко заглубленные) опоры, а также рекомендуется отказаться от сплошной фундаментной ленты — ее начнет выдавливать из грунта, изменится уровень укладки и конфигурация опор.

5 полезных советов от наших экспертов

Эксперты сайта Lanshaft . com делятся с вами советами из своей личной практики:

Заглублять элементы рекомендуется на глубину до 150-200 см. Вычислить, какая именно глубина является оптимальной, очень просто. «Винт» вдруг почувствует сильную преграду, а вам придётся приложить просто невероятные усилия по вкручиванию. Известны случаи, когда металл даже начинал деформироваться.
Если заборы из свай устанавливать не приходилось и опыта маловато, лучше остановиться на втором варианте фундамента. Напомним, это когда в сваи вставляются заборные столбы. Во-первых, не придётся выравнивать высокие опоры «под линейку», во-вторых, вкручивать двухметровую трубу намного проще, чем трёхметровую.
Очень удобно крутить сваи вдвоём, но в идеале должен быть ещё и третий помощник. Его задача – наблюдать за направлением трубы, а при необходимости, прикладывать усилия для её выравнивания.
Если вы чувствуете, что на пути возникло какое-то препятствие (например, попался крупный камешек под винт), давить с двойным усилием не нужно. Так вы быстро деформируете металл. Пройти проблемный участок можно с помощью бура. Только его диаметр должен быть меньше сваи.

Угловые сваи всегда закручиваются в первую очередь. Это позволит вам добиться идеальной точности в работе и приобрести необходимые навыки.

Схема откатных ворот на винтовых сваях

Виды заборов

Профнастил — популярный материал для ограждения

Забор – это ограждение земельного участка с целью воспрепятствования проникновения на огороженную территорию животных и нежелательных лиц. Рассмотрим ограждения земли из различных материалов:

профнастил, шифер, поликарбонат;
решётка;
металлическая сетка;
деревянный забор;
кирпичная кладка;
забор из пеноблоков.

Профнастил, шифер, поликарбонат

Поликарбонат монтируют специальными винтами

Листовой материал для забора из винтовых свай применяют, когда нужно сделать ограждение земельного участка глухим.

Прогоны между опорами обычно делают 1,5 или 2 метра. К стойкам приваривают хомуты из круглой стали с резьбовыми окончаниями. Концы хомутов продевают в отверстия листового материала (профнастила, шифера, поликарбоната). На резьбу навинчивают оцинкованные гайки, предварительно одевают на них резиновые и металлические шайбы. Существуют и другие способы крепления листов ограждения.

Монтаж забора на винтовых сваях квадратного сечения удобен тем, что корпус опоры максимально плотно прилегает к листу ограждения. Это гораздо упрощает конструкцию крепления. Квадратные винтовые сваи сваривают из двух частей: подземной трубы и наземной стойки квадратного сечения.

Решётка

Решётку из металлического квадрата и полосы изготавливают в специализированных мастерских. Решётчатое ограждение приваривают к металлическим трубам опор.

Чтобы заборы на сваях такого типа прослужили много лет, раз в два сезона их красят.

Металлическая сетка

Сетка рабица представляет собой плетённое ячеистое изделие из круглой проволоки диаметром от 1,8 до 2 мм. Сетка износостойкое, удобное в монтаже и недорогое ограждение. Для ограждения лучше всего использовать оцинкованную сетку. Такой забор на винтовых сваях прослужит много лет без покраски. При своевременном уходе за ограждением забор из сетки может простоять 50 лет. Подробный разбор монтажа забора из рабицы смотрите в этом видео:

Сквозь верхние ячейки рабицы продевают оцинкованную проволоку

При высоте сетки 2 метра и более её крепят к горизонтальным прогонам из металлического профиля внизу и на высоте 1,5 м. Через верхние ячейки продевают оцинкованную проволоку.

Существует другой вариант ограждения из сетки рабица. Это сварные рамы из 35-го уголка, проёмы которых заполняют сеткой. Сетку в свою очередь приваривают по всему периметру рамы.

Такое ограждение будет стоить дороже, чем в предыдущем варианте. Зато в эстетическом восприятии ограждения из рамных конструкций с сеткой рабица значительно выигрывает среди других видов заборов на сваях.

Деревянный забор

Заборные конструкции из деревянных щитов привлекательны своей простотой монтажа и небольшой стоимостью.

Для крепления деревянных щитов очень удобны столбы для забора из винтовых свай квадратного сечения. Узлы крепления выполняют на болтовых соединениях.

Деревянные щиты готовят из гладко обструганных досок и бруса. Деревянные конструкции тщательно пропитывают антисептиками, покрывают олифой и затем красят масляной краской.

Кирпичная кладка

Для устройства ограждения из кирпичной кладки фундамент делают из мощных винтовых опор большого диаметра. Основание для кладки устраивают из железобетонных балок или швеллера с широкой полкой.

Ширина кирпичной кладки соответствует ширине основания

В качестве опорного основания можно применять промышленные ригели и оконные перемычки. Готовые железобетонные изделия приваривают к металлическим стойкам, используя закладные детали и отрезки арматуры. Узлы крепления затем бетонируют.

В некоторых случаях бетонное основание для кирпичной кладки готовят путём заполнения опалубки с армированным каркасом жидким бетонным раствором. Недостатком такого метода является сезонность мокрых процессов и длительный срок строительства.

Основание должно соответствовать ширине кирпичной кладки. Винтовую опору обкладывают кирпичом, формируя столбики квадратного сечения.

Забор из пеноблоков

Под ограждение из пеноблоков готовят основание такое же, как и под опору кирпичной кладки. Пеноблоки можно использовать только из водостойкого материала. Пеноблоки выгодны тем, что они гораздо легче кирпича. Они легко красятся и имеют красивый вид. О том, как выложить забор из пеноблоков, смотрите в этом популярном видео:

Ограждение на винтовых сваях привлекательно тем, что опоры монтируют в короткий срок независимо от времени года. Благодаря своей универсальности, металлические стойки удобно устанавливать на местности с большими перепадами высот.

Особенности строительства

Этот вид ограждения отличается от других. Винтовые сваи, которые используются при его возведении, имеют свои отличительные характеристики. Сравнивая их с другими стройматериалами, можно убедиться, что их цена оптимальная.

Что представляют собой винтовые сваи для забора

Это металлические трубы с тупым и заостренным концом, на котором находятся винтовые лопасти. Материалом для их производства служат прочные бесшовные цельнотянутые трубы из стали. Применение такой технологии позволяет сделать корпус более устойчивым к коррозионным процессам. На длительность эксплуатации сваи со сварным наконечником оказывает влияние на качество шва. Отзывы помогут выбрать нужные изделия.

Толщина трубы варьируется в диапазоне от 4 до 7 мм. Сваи могут отличаться по длине. Самые короткие равны 1 м. Конструкция наконечника облегчает монтаж. Изделие имеет отличные показатели сопротивления выдергиванию или сжатию.

Какие у винтовых свай для забора существуют недостатки

При монтаже стальных изделий в твердый грунт есть большой риск повредить антикоррозионное покрытие. Если это произошло, тогда в будущем стальной корпус начнет разрушаться, а несущая способность сваи сильно снизится.
Если свайное поле устраивается недалеко от путей, где ходят электропоезда, или мест нахождения электрических подстанций, то несущая способность свай также снижается, так как в грунте накапливаются блуждающие токи, вызывающие деградацию металла.

Разновидности свай

Существуют четыре вида:

С приваренным наконечником;
С литым наконечником;
Двухлопастные;
Имеющие повышенную несущую способность.

Последняя разновидность считается самой надежной. Сваи используются не только для сооружения винтовых заборов, но и малоэтажных домов, ворот, опор для линии электропередач, мостов, теплиц, промышленных объектов.

Почему выгодно сооружать заборы на винтовых сваях

Неоспоримые преимущества винтовых свай:

Изделия прекрасно подходят для разной почвы. Оградительное сооружение прослужит много лет независимо от того, находится ли оно на суглинках или торфяниках. Не повлияет на прочность и высокий уровень залегания подземных вод.
Пример монтажа различных конструкций на винтовых сваях
Отзывы строителей свидетельствуют о том, что сваи прекрасно зарекомендовали себя в болотистой местности. Их применение позволяет строить на склонах или рельефах со значительными перепадами высоты.
Строительные работы можно начать в любое время года. Эти сваи устанавливаются при любых погодных условиях. Если нужно оградительное сооружение в зоне вечной мерзлоты, это отличный вариант.
Простота монтажа. Ограждение легко установить: трубы из металла ввинчиваются в грунт, как шурупы, поэтому нет необходимости задействовать спецтехнику. Так как винтовым сваям не требуется бетонирование опор, стоимость такого ограждения является более чем доступной. Отзывы дачников о фундаменте для свай только подтверждают, что его цена ниже, чем у других вариантов фундамента. В экономическом плане, как и в практическом, эта конструкция выгодна, так как не нужно проводить подготовительные работы. Вкручивание винтовой сваи специальным аппаратом
Если сравнивать стоимость свайно-винтового основания с ленточным типом или столбчатым, то она ниже на 40–50%.
Скорость установки. Одну сваю можно вкрутить приблизительно за 20 или 30 минут. Чтобы на винтовом основании возвести столбы, потребуется 2-3 дня.
Продолжительная эксплуатация. Если почитать отзывы владельцев дачных участков, то ограда служит в течение 50 лет.

Когда винтовые сваи перед монтажом обрабатываются специальным средством, помогающим эффективно защитить металл от коррозии, тогда изделия могут эксплуатироваться больше 100 лет.

Монтаж в каменистый грунт сложно выполнить таким образом, чтобы не повредить защитное покрытие металлической трубы.
Дополнительно требуется антикоррозийная обработка, без которой риск гниения изделия возрастает.
Проверить, есть ли скрытые повреждения у закрученной сваи, невозможно.
Менеджеры, продающие изделия, в силу своей неопытности или незнания могут рекомендовать купить меньшее количество свай, которое необходимо для возведения качественного основания будущей постройки.

Советы по выбору

При выборе конкретного типа винтовых свай следует исходить из ряда условий:

1. Типа грунта.2. Вида сооружения, нагрузки на сваю.3. Стоимости свай (сметы работ).

Свая аналогичного типа, но большего диаметра может стоить примерно вдвое дороже. Поэтому из соображений экономии для возведения заборов целесообразно выбирать оптимальный диаметр трубы. Для легких ограждений (дерево, поликарбонат, сетка) достаточно 57 мм, для металлических заборов — 76–89 мм. В случае более тяжелых оград (кирпичных, каменных) следует выбирать 89–108 мм.

При больших нагрузках желательно выбирать сваи с наконечниками литого типа. При возведении заборов обычно останавливаются на более дешевых сварных.

Имеет также значение вид исполнения наконечника — открытый или закрытый. Закрытый применяется на сыпучих грунтах типа песка и торфа, открытый — на остальных. В случае каменистого грунта следует выбирать усиленную конструкцию с двойными лопастями.

Еще один важный момент — антикоррозийные свойства сваи. Такое исполнение обязательно применять при работах на грунтах с повышенной влажностью, мерзлоте, при наличии грунтовых вод и пр. Существует несколько вариантов антикоррозийных покрытий — на основе цинка и эпоксидных смол.

Последний фактор — длина свай. Обычно достаточно заглубления на 1,5—2 м. На сложных грунтах (водянистых, мерзлоте, термокарстах) этот параметр должен быть увеличен до 4–5 м. Отметим, что зачастую перед монтажном винтовых свай в проблемных условиях требуется провести предварительные изыскания. Сэкономить средства можно, купив одну сваю и самостоятельно вкрутив ее на участке. Это поможет предусмотреть возможные проблемы.

Помимо величины заглубления, следует также учитывать способ монтажа забора на свайный фундамент. От этого тоже зависит выбор оптимальной длины сваи, что непосредственно влияет на общую стоимость работ.

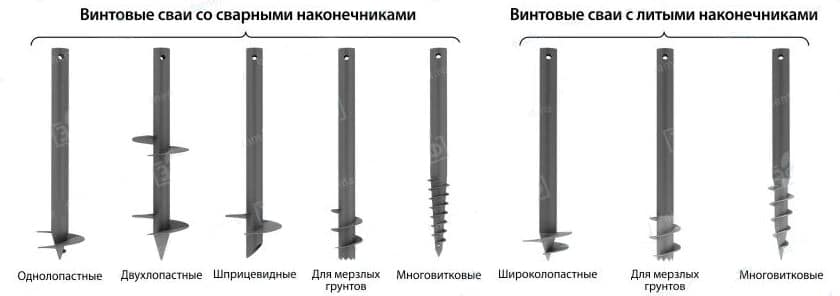

Разновидности

Существует много разновидностей винтовых свай. Они различаются по нескольким позициям:

диаметр ствола;
длина ствола;
тип наконечника;
конфигурация и количество лопастей.

Основным фактором, определяющим качество и степень работоспособности сваи, является тип наконечника.

Различают несколько видов:

сварной наконечник. Его механические возможности гораздо ниже, чем у литых моделей. Как правило, сваи со сварными наконечниками используются на однородных мягких грунтах без скальных включений.

литой наконечник. Отличается прочностью, устойчивостью к нагрузкам, способностью раскалывать встречающиеся препятствия (если они не представлены прочными магматическими породами).

Для строительства забора не обязательно выбирать сваи с литым наконечником, поскольку они дороги и нередко обладают избыточными качествами. Однако, если грунт каменистый и изобилует твердыми включениями, лучше использовать именно их. Сварные наконечники в таких условиях работают плохо и часто дают отказ, встречаясь с препятствиями.

Кроме этого, качество свай определяется типом лопастей. Для мягких и рыхлых грунтов требуются стволы с широкими лопастями. Они способны образовать опорные поверхности, исключающие проседания. Если грунт плотный и твердый, используют сваи с небольшими лопастями, напоминающими нарезку шурупа.

Для строительства забора могут быть использованы следующие виды свай:

многовитковые. Диаметр лопастей невелик, но конфигурация нарезки обеспечивает высокую устойчивость в погруженном состоянии. Сваи такого типа применяются на твердых и разнородных грунтах;

двухлопастные. Хорошо показывают себя на рыхлых и неустойчивых грунтах. Пара лопастей обеспечивает равномерное распределение нагрузки и способствует большей устойчивости ствола в грунте;

с открытым наконечником. Он имеет срез в форме острия инъекционной иглы. Используется на разных типах грунтов для создания опоры при постройке легких сооружений;
с закрытым наконечником. Это наиболее востребованный тип свай, используемый для любых грунтов и сооружений.

однолопастные. Универсальный вариант, подходящий для большинства видов грунта (кроме скального и некоторых твердых типов). Используются в качестве опоры для легких сооружений.

Для правильного подбора свай требуется знать состав грунта, наличие в нем твердых включений, глубину водоносных горизонтов и другие геологические особенности участка. Приобретение свай наугад, как правило, приводит к слишком большому количеству отказных стволов.

Плюсы и минусы свайно-винтового фундамента

Свайные фундаменты принципиально отличаются от ленточных и плитных тем, что каждая свая передает на грунт сосредоточенную нагрузку в отдельной точке. А свайно-винтовой фундамент в свою очередь отличается от свайно-забивного из железобетонных свай тем, что:

Сваи – металлические трубы, гораздо хуже железобетона сопротивляющиеся изгибу.
Металлические сваи в грунте подвержены коррозии.
Заворачивание винтовых свай, в отличие от вбивания забивных, не уплотняет, а разрыхляет грунт.

Вследствие указанных факторов качество свайно-винтового фундамента очень сильно зависит от свойств подстилающего грунта. Идеальная «подушка» под винтовой фундамент – мощный сухой суглинок или слегка увлажненный аллювий, песок с включениями мелкой гальки. В последнем случае винт сваи при вкручивании толкает перед собой все более расширяющийся и уплотняющийся конус грунта. Из него при этом выжимается вода, а мелкие частички глины, всегда присутствующие в аллювии, цементируют его. В конце концов конус грунта приобретает прочность бетона, а конусы отдельных свай в глубине смыкаются. Свая заклинивается намертво, так, что ее легче свернуть в штопор, чем дальше завернуть или вывернуть; прочнейший фундамент теперь готов фактически без нулевого цикла.

Беседка с купальней на винтовых сваях

В плодородных многослойных грунтах большей части РФ свая фундамента работает по-иному. Как – разберем ниже, а пока укажем плюсы и минусы винтовых свай в России, за исключением горных районов и зоны вечной мерзлоты:

Не требуется планировка площадки и оборудование подъездных путей к ней – плюс.
Строительство не привязано к сезону, погодным/природным условиям и географическому положению объекта; сваи можно заворачивать и в болото, и в вечную мерзлоту – плюс.
Трудозатраты на устройство свайно-винтового фундамента на порядок и более меньше, чем любого другого; его можно собрать за 1-3 рабочих смены – плюс.
Не нужно ждать усадки фундамента, строительство можно начинать сразу после его монтажа – плюс.
Пристройки к основному зданию можно делать, не опасаясь усадки их фундаментов относительно старого – плюс.
Строительство возможно в зоне развитых подземных коммуникаций – плюс.
С применением промышленных методов сборки и в сочетании с железобетонным ленточным свайно-винтовой фундамент позволяет вести строительство на самых слабых грунтах, вплоть до плывунов – плюс.
Те же промышленные технологии строительства позволяют извлекать сваи из грунта для повторного использования – плюс.
Ограниченный срок службы: в увлажненных грунтах с химической реакцией, отличной от нейтральной, металлические сваи служат 50-60 лет; бурозабивные (см. далее) до 100-120 лет – минус.
Ограниченная свойствами грунта несущая способность: капитальное многоэтажное строительство на свайно-винтовых фундаментах невозможно – минус.
Свайно-винтовые фундаменты для жилых строений долговременного пользования на единицу несомой нагрузки от здания оказываются на 10-30% дороже свайно-забивных или ленточных – минус.
Устройство подвального помещения невозможно, т.к. нарушается взаимодействие свай с грунтом – минус.
Попадание текучей воды в подпол здания недопустимо, поэтому требуется достаточно сложная отделка цоколя и отмостка – минус.
Монтаж фундамента требует предварительных геологических исследований на месте строительства и достаточно сложных и трудоемких расчетов. Если для ленточных фундаментов можно разработать типовые проекты, то каждый свайно-винтовой проектируется индивидуально – минус.

В индивидуальном строительстве плюсы свайно-винтового фундамента безусловно оттесняют его минусы в следующих случаях:

Временные легкие жилые дома. Скажем, берем недорогую посильную ипотеку на сборно-щитовой домик, а рядом понемногу строим сами капитальный особняк.
Деревянные бани: надежная изоляция пола от грунта дает и от металлической печки достаточно легкий и мягкий пар.
Хозпостройки, навесы, шпалеры.
Заборы.
Распашные ворота.

Столбы раздвижных ворот из винтовых свай делать не следует: под механизм все равно нужно основательное бетонирование, а его усадка в дальнейшем приведет к перекашиванию створки; также сваи неважно держат регулярные знакопеременные нагрузки при ее выдвижении/задвигании. Не очень подходят свайно-винтовые фундаменты и под гаражи; для въезда-выезда придется делать пандус высотой около 0,5 м, что неудобно, отнимает место на участке, усложняет и удорожает работу. Исключение – сварные металлические гаражи, но их эстетика всем известна

Исключение – сварные металлические гаражи, но их эстетика всем известна.

Виды свайных фундаментов.

В данной статье будут описаны 3 самых распространенных типа свай.

Винтовые сваи.

Винтовая свая является трубой, состоящей из заостренного наконечника с лопастью или многовитковой спиралью и трубчатого металлического ствола. Ее установка происходит путем ввинчивания в поверхность. Делается как вручную, так и с применением техники. Этот вид считается самым дешевым, а также он годится для установки в обводненной почве и подвижных грунтах.

Буронабивные сваи.

К буронабивным относятся те, для установки которых необходимо предварительное бурение скважин с последующим бетонированием. Идеальной базой для этого вида основания считаются плотные пески и грунт с горными обломками небольших фракций. Если же на участке нет песчаных скважин, их можно создать, размочив и утрамбовав в скважине песок с водой. Одним из положительных качеств буронабивных считают их изменчивость — они могут изготавливаться непосредственно на самом участке и иметь разную длину. Также могут применяться для усиления существующей базы.

Сравнение двух видов установки винтовых свай для столбов забора

Монтаж

5 полезных советов от наших экспертов

Материалы и компоненты

Достоинства и плюсы свайно-винтового фундамента

Какие нагрузки наиболее опасны

5 полезных советов от наших экспертов
