Вентиляция железного гаража

Установка комбинированной схемы

Такая схема практически не отличается от предыдущей. Точно так же будет делаться отверстие с одной стороны гаража на высоте десяти сантиметров от пола. Отличие состоит лишь в том, что нет необходимости делать вытяжное отверстие в противоположной стене. Установка вентилятора позволяет делать его в любом месте.

Таким образом, комбинированный способ обмена воздухом является более подходящим, так как будет работать эффективно в любое время года.

Что касается вентиляторов, потребление электроэнергии у многих из них минимальное, поэтому при покупке стоит выбирать тот, который будет издавать наименьшее количество шума.

Устройство естественной вентиляции в гараже

Естественная вентиляция железного гаража своими руками – это просто и недорого

Важно придерживаться основных принципов естественного воздухообмена в металлическом гараже:

надо располагать вытяжные отверстия так, чтобы поток воздуха попадал во все уголки помещения

Особое внимание смотровой яме;
объем свежего воздуха, который поступает в помещение, должен соответствовать объему, который из гаража выводится.. Средние показатели воздухообмена естественной вентиляции:

Средние показатели воздухообмена естественной вентиляции:

• для хранения автомобиля – площадь гаража 20 м2 – воздухообмен 180 м3/ч, 60 м2 – 350 м2/час;
• частые ремонтные работы в гараже и хранение автомобиля – 20 м2 – 200 м3/час, 60 м2 – 600 м3/час.

На практике сделать вентиляцию и расчет системы просто – 15 мм диаметра трубы соответствуют 1 метру квадратному площади гаража. Следовательно, для бокса, площадь 10 квадратов надо диаметр трубы – 150 мм, для 20 м2 – диаметр трубы – 300 мм.

Площадь всех вентиляционных отверстий для хорошего воздухообмена должна составлять 0,3 процента площади гаража – этого достаточно для стандартного металлического бокса.

Естественная вентиляция в гараже, как сделать правильно:

• вытяжки располагаем по диагонали, на противоположных стенах гаража;
• нижнее отверстие должно быть выше поверхности пола на 25 см;
• верхнюю вытяжку можно установить в крыше или ниже балки перекрытия на 20 см;
• старайтесь располагать верхнюю и нижнюю вытяжку так, чтобы поток воздуха проходил под автомобилем;
• если на крыше установить вытяжную трубу, то тяга будет сильнее. Для стандартного небольшого гаража высота трубы – полметра, для большого металлического ангара – не менее 1,5 метра. Обязательно закрыть воздуховод грибком от дождя и сеткой от грызунов и насекомых.

для естественной вентиляции можно использовать недорогие жестяные трубы или пластиковые. Асбестоцемент надежней, но и стоит дороже. Прекрасное решение – гофрированная труба, такая труба легко обрезается по размерам и установить ее самостоятельно нетрудно;
вытяжные трубы должны быть утеплены, чтобы зимой в них не скапливался водяной конденсат. Утеплить можно рулонной минеральной ватой с фольгированным покрытием или установить на трубы задвижки шиберы

Зимой можно регулировать поток воздуха, открывая нижний приточный шибер, а потом и верхний;
важно над верхней и над нижней трубой снаружи установить небольшой козырек, чтобы вода не затекала внутрь гаража.

Обязательно вытяжные трубы надо закрыть решетками снаружи, чтобы в них не попадала грязь, мусор и не пролезали грызуны.

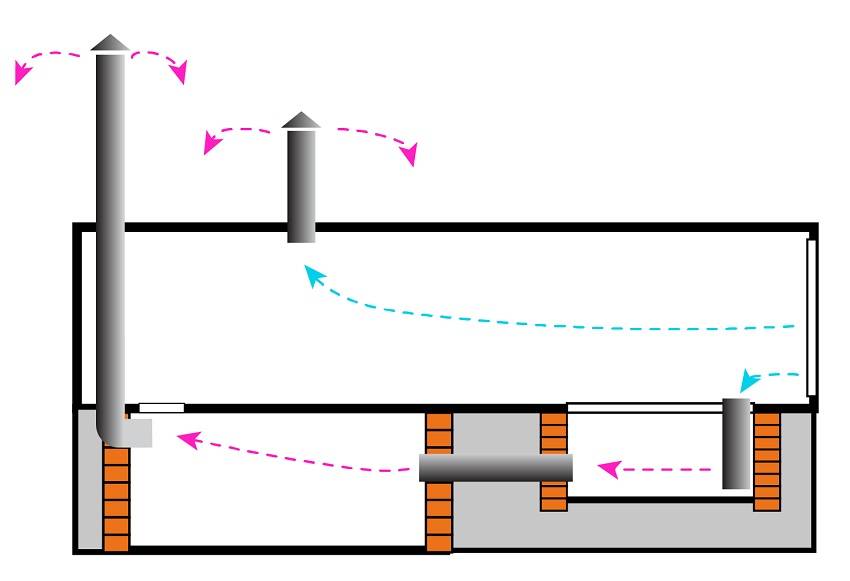

Вентиляция смотровой ямы

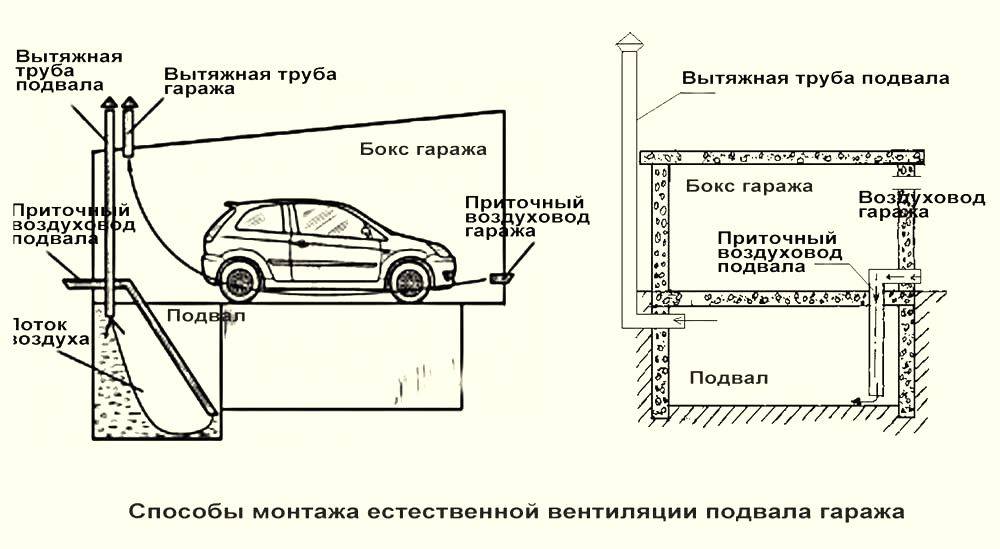

Схема установки труб в подвале

Для смотровой ямы и для погреба в гараже система вентиляции должна монтироваться с соблюдением следующих правил:

• приточный воздуховод опускаем до полметра от уровня пола ямы, самая нижняя точка;
• вторую, выводящую трубу, устанавливаем над кровлей гаража (высота трубы один метр над крышей).

По аналогичной схеме устанавливается и естественная вентиляция погреба, как показано на рисунке.

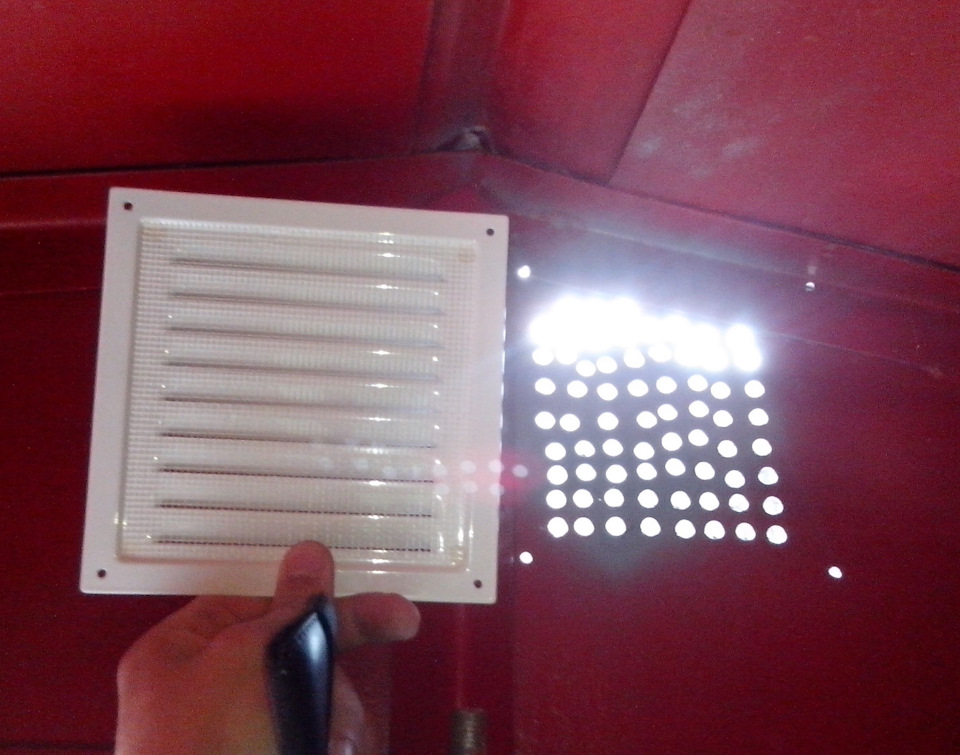

Вариант простейшей естественной вытяжки в металлическом гараже

Если нет желания устанавливать трубы, то простейшую систему вентиляции можно сделать за два часа:

• определяем нужный диаметр двух приточных и одного вытяжного отверстий и их расположение;
• дрелью сверлим в железной стене отверстия, диаметр сверла 10 мм;
• красим просверленные отверстия водоотталкивающей краской из баллона. Сохнет сутки;
• теперь закрываем вентиляцию снаружи обычными вентиляционными решетками по размеру;
• решетки крепим на обычные болты с гайками.

На такую вентиляционную систему легко установить автоматическую электрическую вытяжку с таймером. Режим включения – по необходимости.

Как быстро проветрить гараж при ремонтных работах

Любой гаражник знает, что серьезные ремонтные работы по покраске и ремонту проводятся редко, поэтому монтаж дорогой вентиляции нецелесообразен. Как быстро проветрить гараж? Есть несколько простых и быстрых способов:

можно сделать в воротах или в стене отверстие по размеру выхлопной трубы. При ремонте на выхлопную трубку надеваем шланг и выводим его на улицу

Важно соблюдать герметичность соединения шланга и выхлопной трубы;
при покраске достаточно установить в гараже мощный вентилятор, высота установки 60 – 80 см.

Если в гараже часто проводятся ремонтные и лакокрасочные работы, то нужна принудительная вентиляция.

https://youtube.com/watch?v=8JboxAB_muo

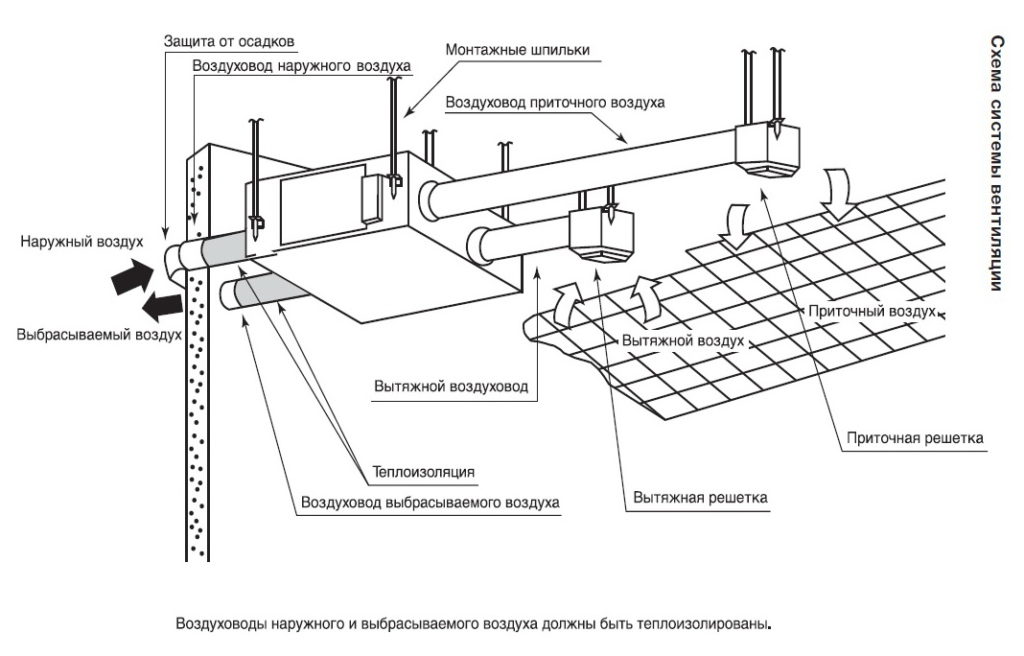

Механическая вентиляционная система

В том случае, когда естественная вентиляция не справляется со своими функциями устанавливается механическая система. Механизация воздухообменных процессов предусматривает монтаж приточно-вытяжных конструкций, с помощью которых воздушные массы принудительно подаются в металлический гараж и принудительно выводятся из него. Трубы механической вентиляционной системы устанавливаются так же, как и при монтаже естественной вентиляции. Установка вентиляторов осуществляется в оба канала, как в притяжной, так и вытяжной.

Кроме вентилятора для создания механической вентиляции используются:

• флюгер-диффузор, который монтируется на приточной трубе;
• дефлектор, устанавливаемый на вытяжной трубе.

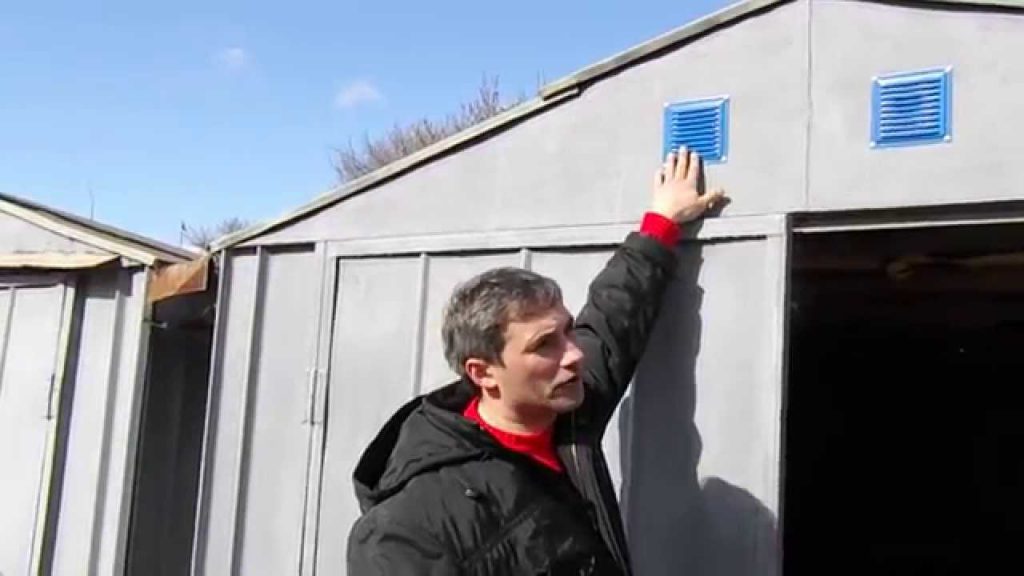

Естественная вентиляция в металлическом гараже своими руками

Естественная система для циркуляции воздуха в гаражном помещении монтируется очень просто. Это самый доступный и дешевый способ создания воздухообмена в металлическом гараже.

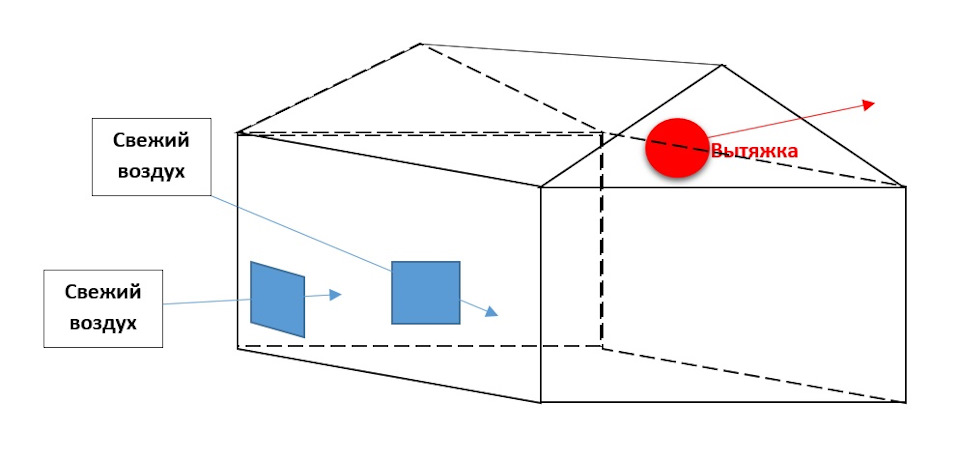

Принцип установки естественной вентиляции

• С внешней стороны ворот устанавливаются переточные решетки, благодаря которым свежий воздух и попадает в помещение. Их устанавливают, как можно ближе к земле и утепляют для предотвращения скопления конденсата.
• Устанавливается дефлектор, который размещается с противоположной к воротам стене. Его монтируют как можно выше к потолку.

Для повышения интенсивности воздухообмена площадь приточных решеток может быть увеличена. Оптимальной считаются показатели, когда площадь решетки в 2 раза больше площади вытяжного отверстия. Естественная вентиляция в железном гараже создается регулированной: в теплое время года вентиляция должна открываться на максимум, на то месть в холодное время следует жалюзи решеток держать полузакрытыми. Не стоит полностью закрывать вентиляционные шахты, так как это поспособствует образованию конденсата в помещении.

Схема вытяжной вентиляции в железном гараже создается в соответствии с предварительными расчетами: на 1 м2 площади гаража отвечает 1,5 см диаметра воздуховода. К примеру, при площади гаражного помещения в 13 м2 диаметр вентиляционного канала составляет 195 мм: 13*1,5=195 мм. При установке двух вентиляционных труб этот показатель делится пополам, то есть диаметр одной трубы составляет 97,5 мм;

Очищение воздуха в погребе

Как правило, гараж используется не только для стоянки автомобиля, но и для хранения продуктов. Соответственно, это тоже дает дополнительную влагу. Но даже если хранение не производится, проветривание ямы должно быть организовано для комфортной работы в нем.

Как отмечают специалисты, в погребе естественная вентиляция является лучшим вариантом.

При условии хорошего воздухообмена в помещении возможно использовать трубы диаметром 10 сантиметров.

Одна из них устанавливается в районе десяти сантиметров от пола, а вторая на противоположной стороне в десяти сантиметрах от потолка. Конец верхней трубы выводится наружу.

Также стоит позаботиться и о защите вытяжки.

Комбинированная вентиляция: делаем в гараже эффективную вытяжку

Если остановиться все-таки на комбинированной вентиляционной системе, можно быстро сгладить все минусы естественной вентиляции и при этом уложиться в скромный бюджет. Понадобится использовать вытяжной электрический вентилятор. Можно сделать кровельные вентиляторы, установив их на крыше. Другой вариант – прикрепить вентиляторы на стенах, сделав их осевыми.

Есть интересное решение: некоторые практичные гаражники устанавливают на конструкции ветряки. Тогда, при наличии ветра, можно и вовсе выключать электрический вентилятор, добиваясь максимальной экономии.

Хорошее решение – дополнить систему таймером для постоянной регулировки ее работы. Это позволит обеспечить безопасность и экономию.

Типы вентиляции гаража

1. Естественная вентиляция. Практически все автолюбители предпочитают иметь естественную вентиляцию. Это самый легкий метод, которым может воспользоваться любой владелец гаража. Основой этого способа является реальная циркуляция воздуха, возникающая из-за отличия температуры помещения от уличной.
2. Комбинированная вентиляция. Установленный воздушный вентилятор механическим путем удаляет тяжелый воздух. Сквозь особые приточные отверстия в помещение естественным путем подается чистый воздушный поток.
3. Механическая вентиляция. Монтируются специальные установки, проводящие воздухообмен искусственным путем. Удаление старого и подача чистого воздуха выполняется через смонтированную двухканальную систему.

Обустроить воздухообмен можно самыми разными способами. Все держится на финансовом состоянии хозяина машины, конструкции автодомика. Наличие погреба и смотровой ямы также нуждается в поступлении свежего воздуха. Монтаж вентиляции в погребе поможет сохранить консервированные продукты.

Схема комбинированной вентиляции гаража.

Когда разрабатывается конструкция будущего автодомика, проектируется принципиальная система монтажа и устройство вентиляции. В соответствии с такой системой, в стене и крыше помещения делаются отверстия. Прокладка вентиляции касается погреба и смотровой ямы. При разработке учитываются габариты гаража, сколько в нем помещается автомобилей. Проводится планировка подводки труб с учетом эффективности подачи воздушного потока.

Для естественной вентиляции можно применять двухканальную схему, а для искусственной вполне достаточно одноканальной системы.

Естественная вентиляция

Проще всего в металлическом гараже своими руками наладить естественную систему вентиляции. Этот метод является самым простым и не потребует больших временных и денежных затрат.

Принцип установки данного вида вентиляции основан на следующих правилах:

1. Переточные решетки, через которые свежий воздух проникает внутрь гаража, монтируются с внешней стороны входной двери, ближе к земле. Они должны быть хорошо утеплены, чтобы исключить возникновение повышенной влажности в виде конденсата.
2. На противоположной стороне гаража своими руками устанавливается дефлектор. Он монтируется на максимально возможной высоте, возле крыши.

На эффективность работы естественной вентиляции влияет максимальная разница между местом поступления воздуха и его выбросом. Для того чтобы увеличить разницу, можно использовать трубу, которая выводится над крышей минимум на полметра.

Повлиять на интенсивность работы естественной вентиляции можно, увеличив размер приточных решеток, установленных на ранее сделанное отверстие.

Чем он большее, тем интенсивнее будет обмен воздуха в гаражных помещениях. Оптимальный размер решетки — в два раза больше размера вентиляционного отверстия.

Очень важно, чтобы вентиляция была сделана с возможностью регулирования поворотов жалюзей. Тогда в теплое время года их можно полностью открыть, а с наступлением холодов держать полузакрытыми

Стоит следить за тем, чтобы жалюзи не закрывались полностью, иначе даже в гараже без подвала будет скапливаться сырость, что приведет к развитию грибка и ржавчины.

Вентиляционная система, даже такого простого вида, должна монтироваться после проведения определенных расчетов. Нельзя подбирать составляющие на глазок. Железный гараж будет хорошо проветриваться, если за квадрат площади будет отвечать 1,5 см воздуховода. Если взять гараж в 15 квадратов, то для обустройства хорошей вентиляции потребуется установить вентиляционный канал диаметром 15*1,5 = 225 мм. Или две трубы по 112,5 мм.

Центральное и автономное отопление гаража

Согласно СНиП 21-02-99, температура на крытых автопарковках, т. е. и в гаражах, должна быть около 5 °С. Для автомобиля такая температура возможно и приемлема, но как быть хозяину, самостоятельно выполняющему ремонт своего авто? При пяти градусах не очень-то поработаешь…

Прежде всего, разнородные буржуйки и печи на отработке собственного изготовления, так популярные среди владельцев гаражей, использовать в отоплении гаража категорически запрещено правилами пожарной безопасности ППБ 01-03, утвержденными МЧС РФ. Оно и понятно — обогреваться практически открытым пламенем вблизи горюче-смазочных материалов чревато возгоранием со всеми из этого вытекающими.

Централизованное водяное отопление к гаражу можно подвести, если это строение находится не далее 50 м от основного здания. Естественное отопление при этом невозможно — подачу теплоносителя в гараж по трубам может выполнить только циркуляционный насос, причём достаточно мощный, а сами трубы потребуют утепления. Нужно заметить, что нагружать отопительный котёл отоплением гаража можно лишь в случае, если он был рассчитан на такую нагрузку изначально, ещё на стадии проектирования системы отопления. Разумеется, стены и потолок гаража, отапливаемого от центральной отопительной системы, необходимо будет тщательно утеплить — слоем минеральной ваты толщиной не менее 150 мм. По себестоимости и трудозатратам ввод отопления гаража в центральную систему обойдётся весьма недёшево, да и в эксплуатации такое отопление будет очень уж энергозатратным.

Можно создать автономную систему отопления гаража по аналогии с отоплением дома — отопительный котел, трубопровод с врезанным в него циркуляционным насосом, радиаторы отопления по периметру гаражного помещения. Однако такой способ отопления не популярен — для устройства котельной потребуется строительство отдельного помещения вплотную к строению гаража, в самом гараже устанавливать отопительный котёл запрещают противопожарные нормы.

Выходит, что отопление гаража так или иначе будет зависеть от наличия электроэнергии — недёшево, но куда безопаснее, чем печь-буржуйка, и гораздо проще, чем тянуть трубопровод от центрального отопления. Несомненным достоинством электрического источника обогрева будет наличие термостата, самостоятельно отключающего и включающего обогрев под заданный диапазон температур. Итак, остаются масляные радиаторы, тепловые пушки, инфракрасные обогреватели или самодельная система автономного отопления, по принципу работы и конструкции схожая с масляными радиаторами…

Важно: никогда не используйте в помещении гаража электрообогреватели с открытой спиралью, будь они самодельного или заводского производства — их контакт с парами бензина приведёт к плачевным последствиям!

Для чего нужна вентиляция гаража и подвала в нем

Список задач, которые решает сеть воздухообмена, широк. Монтаж вентиляции в гараже поможет:

1. Удалить из пространства влагу. Она попадает в помещение на кузове и деталях авто, оседает конденсатом в период таяния снега и пр.
2. Удалить выхлопные газы, другие химические соединения.
3. Обеспечить комфортный температурный режим, очистить воздух от механических и органических загрязнений.

Система воздухообмена необходима для проведения ремонтных работ с применением ЛКМ и едких веществ. Благодаря налаженной сети не придется открывать двери зимой – вся отработка вытянется через воздуховоды.

Комбинированная вентиляционная система

Простая схема из пластиковых труб

В небольшом гараже можно сэкономить и сделать вентиляцию, скомбинировав принудительную и естественную системы. Комбинированная вентиляция может быть легко сделана своими руками из недорогих бытовых вентиляторов или старых кухонных вытяжек.

Такая система монтируется по простой схеме — на вытяжную трубу ставится вентилятор. Минус такой вентиляции – свежий воздух снаружи не прогревается и об отоплении помещения придется позаботиться отдельно.

Важно. При устройстве вентиляции любого типа в гараже старайтесь располагать вентиляционные отверстия дальше от запора ворот

Через вентиляционные каналы легко взломать ворота гаража.

Механическая вентиляция

Механический вентиляционный узел – дорогой, но надежный и удобный вариант. Подходит только для металлического гаража утепленного минеральной ватой или пенополистиролом с обшивкой, а также для утепленного погреба.

https://youtube.com/watch?v=V8rTMsmRC0w

В приточную систему нагнетание свежего воздуха с улицы проходит через клапан против обледенения. В системе воздух нагревается и подается в помещение. Через верхнее вентиляционное отверстие при помощи вентилятора отработанный воздух выводится из гаража.

Автоматический регулятор скорости подачи воздуха и температуры позволяет регулировать расход электроэнергии и отключать обогрев. Есть автоматы, которые позволяют выставлять включение и выключение вентилятора по времени, что тоже очень удобно.

Правильно сделанная простейшая вентиляция и утепление пола позволит снизить влажность в металлическом гараже на пятьдесят процентов.

Большинство автомобилистов относится к средству передвижения очень щепетильно. Они своевременно проводят техническое обслуживание, устанавливают дополнительные элементы, декорируют своего железного коня, стараются обеспечить ему надежную и комфортабельную стоянку. При этом, всем известно, что во влажном гараже сохранить автомобиль в надлежащем состоянии, уберечь его от коррозийных явлений практически невозможно. Особенно «страдает» железный конь от неправильного хранения в весенне-осенний и зимний периоды, когда влажность существенно повышается. Уберечь его от пагубного воздействия окружающей среды поможет вентиляция в металлическом гараже.

Естественная вентиляция в гараже

Если внутри постройки имеется погреб, то его необходимо оборудовать отдельной вытяжной системой (подробнее об этом читайте здесь). Смотровая яма к этому правилу не относится – ее размер учитывается при расчете общей площади.

Чтобы сделать хорошую вентиляцию, нужно опираться на следующие факторы:

• объем воздуха, который нужно менять;
• направление ветра и периодичность его смены;
• уровень температур в регионе и их перепады в зависимости от сезона.

Большое значение имеет разность температуры внутри и снаружи. Воздух в помещении должен быть теплее, а потому легче – тогда он будет легко замещаться более тяжелым. Свежие потоки будут проникать сквозь воздуховод самостоятельно, без вмешательства механических систем, заменяя собой менее плотные воздушные массы.

Также эффективность такого рода конструкции зависит от разных показателей давления между вертикальным положением притока и вытяжки. Перепад между вводным отверстием и выводным должен быть не менее 3 метров.

Если эти условия не были выполнены при монтаже вытяжки естественного типа, конструкция не будет в полной мере выполнять свои функции. В холодное время года потребуется отопление, чтобы установить разницу температур внутри и снаружи. Входящий поток следует уменьшить путем регулировки открытия воздуховода. Летом вентиляционный проход открывается полностью, а циркуляция обеспечивается за счет направления ветра.

Такая самодельная вытяжка для гаража будет стоить недорого, но ее эффективность не достаточно высока. Приемлемая циркуляция воздуха будет наблюдаться только при температуре на улице ниже +10 градусов. Также может создаваться сквозняк, негативно влияющий на здоровье. Трубы требуют регулярной очистки: летом – от пыли, зимой – от льда.

Какой тип вентиляции выбрать

Тип вентиляции нужно выбирать, ориентируясь на особенности конструкции помещения, наличия погреба или смотровой ямы, варианта фундамента и варианта утепления и гидроизоляции покрытия пола в гараже. Вентиляция может быть трех видов:

• естественная вентиляционная система – воздух с улицы через вентиляционные отверстия поступает в помещение и выводится вместе с влажными парами путем естественного сквозняка. Такая система хороша тем, что не требует наличия электросети и такую систему в металлическом гараже легко сделать самому;
• принудительная вентиляция – надо устанавливать вентилятор, который и будет гонять воздух по гаражу. Постоянно использовать электрическую вентиляцию дорого, но, для боксов, которые установлены на земляном полу, и в которых ежедневно проводятся ремонтные работы, принудительная вентиляция необходима;
• комбинированная вентиляция в гараже – оптимальное соотношение двух типов вентиляции металлического гаража. Автоматическая регулировка включения вентилятора помогает снизить расход электроэнергии и поддерживать в боксе необходимый процент влажности.

Если в гараже есть смотровая яма, то движение воздуха должно быть скорректировано с учетом этого пространства, в котором всегда наиболее высокая влажность.

Как смонтировать вентиляцию: нюансы

Прежде чем дать ответ на подобный вопрос, необходимо точно рассчитать свои финансовые возможности. Наилучшая вентиляционная система, смонтированная в гараже, обойдется приблизительно в 1200 долларов. Не все могут себе такое позволить. Поэтому лучше всего применить естественную вентиляцию, можно смонтировать и комбинированную систему. Эту работу можно провести самостоятельно, без приглашения бригады мастеров.

Естественная вентиляция, пожалуй, самый менее затратный способ, при котором будет происходить воздухообмен помещения. Чтобы применить такой способ, нужно во время строительства гаража предусмотреть в стене пару отверстий.

Первое, приточное, должно находиться около пола, другое, вытяжное, рядом с потолком. Чтобы такая система правильно работала, необходимо расположить эти отверстия диагонально на разных стенах. Их диаметр определяется из конкретного расчета. Каждые 15 мм воздухоотводящей трубы равны 1 кв. м гаража.

Схема приточной вентиляции.

Отрицательной стороной естественного вентилирования считается невысокая эффективность. Это связано с тем, что такая система находится в большой зависимости от самых разных факторов, а этого недостаточно, чтобы бороться с выхлопами и всевозможными испарениями.

Комбинированная вентиляция напоминает естественную. Но разница между ними все-таки имеет место. В гараже тоже должны быть отверстия, через которые будет поступать чистый воздух и удаляться отработанный.

Однако в данном случае совершенно не важно, где будут находиться отверстия. Их можно располагать на одной и той же стене, выдерживая один и тот же уровень

Единственным условием, которого нужно придерживаться, является положение отверстий. Они не должны смотреть в лицо друг другу. В противном случае свежий воздух не сможет попасть внутрь, воздушный поток закольцуется.

Положительный эффект комбинированной вентиляции связан с принудительным вентилированием за счет встроенных в выходные трубы специальных вентиляторов. Работа системы в этом случае основана на создании давления. Загрязненный воздух удаляется из помещения, его меняет чистый воздушный поток. Заметим, что установленная комбинированная вентиляция способна работать круглогодично, причем смонтированные вытяжные вентиляторы не нуждаются в большом количестве электроэнергии.

Механический воздухообмен

Принудительная вентиляция в гараже осуществляется за счет установки в отверстия для притока и вытяжки воздуха вентиляторов. Однако существуют и другие устройства, способные справляться с этой задачей.

Приведем лишь некоторые из них:

• Нагревательная лампочка. Ее установка производится в саму трубу. Благодаря ей происходит нагревание воздуха, а вследствие этого усиливается напор;
• Флюгер-диффузор. Крепится на трубу, выполняющую приточную функцию. Работает за счет напора ветра;
• Дефлектор. В отличие от флюгера-диффузора, устанавливается на вытяжке. Лучший обмен обеспечивается благодаря разжижению воздуха;
• Моноблок. Среди специалистов по вытяжке считается лучшим вариантом для обеспечения вентиляции в гараже. Благодаря этой системе у владельца появляется возможность контроля всего процесса воздухообмена. Воздухообмен, сделанный таким способом, будет самым эффективным по сравнению с естественным и комбинированным. Единственный минус – стоимость установки, которая может достигать 240 тысяч рублей и более.

Однако в некоторых случаях принудительная вентиляция в гараже своими руками может быть и совсем недорогой. Для этого нужно сделать то же самое, что и для установки естественной вентиляции: перфоратором проделать отверстия в противоположных друг другу стенах по диагонали и установить в них трубы. Далее на входные отверстия воздуховодов устанавливается по вентилятору.

Такая схема позволит регулировать воздухообмен в любое время года. Для того, чтобы зимой воздуховод и сам гаражный бокс не замерзали, можно поставить задвижки или регуляторы оборотов вентиляторов. А для сохранения помещения от влаги зимой специалисты советуют закрывать смотровую яму или погреб.
