Воздухообмен в смотровой яме
Вентиляционный канал смотровой ямы можно вмонтировать в общегаражный
В любом капитальном гараже имеется смотровая яма и небольшой подвал, в котором по необходимости хранится продовольствие. Их наличие потребует от исполнителя дополнительных усилий, направленных на обустройство вентиляции в подвале гаража, позволяющей удалять из него посторонние запахи и влагу. Организовать вытяжку в смотровой яме будет еще сложнее, поскольку она отличается небольшими габаритами.
Реализовать стабильный воздухообмен в этой части гаражного пространства можно двумя способами:
- путем обустройства вытяжки, являющейся частью общей вентиляционной системы;
- за счет изготовления собственной вытяжной конструкции.
Наименее затратным по исполнению решением считается автономная вентиляция погреба в гараже, изготовленная как дополнение к общей системе.
Перед обустройством вентиляции в смотровой яме в первую очередь подготавливается общая схема для всего гаражного комплекса. На ней обязательно указываются отверстия в его стенах, фундаменте, а также в цокольной части, необходимые для дальнейшего размещения воздуховодов.
Классы воздухообмена в гараже
Необходимо заметить, что проветривание гаражного бокса с подвалом и без него практически не отличаются друг от друга.
Вентиляция в гараже своими руками может быть изготовлена по следующим схемам:
- естественная. Является самой простой из всех. Воздухообмен в помещении осуществляется за счет различия температур в помещении и снаружи;
- механическая (принудительная). Система является дорогостоящей, однако наиболее эффективной. Воздухообмен происходит за счет оборудования, производящего поступление и удаление воздуха;
- комбинированная. Работает аналогично естественной, отличаясь добавлением в схему вентилятора для удаления воздуха из помещения.
Варианты вентиляции в гараже
Проще всего своими руками смонтировать вентиляцию в собственном гараже в исполнении с естественной воздушной тягой. Для этого необходимо рассчитать диаметр труб на вытяжку и приток, а после пробить отверстия в стенах и/или крыше и установить эти воздуховоды. Главное потом не забыть про необходимость надежной герметизации просветов между трубой и бетоном, кирпичом или металлом стены.
Варианты оборудования вентиляционной шахты
По нормам тяга в гаражном помещении должна быть такой, чтобы весь объем воздуха полностью замещался в нем за час 6–10 раз. По минимуму это 180 кубов/час на 10 квадратов пола гаража. Чтобы обеспечить подобный естественный воздухообмен, на каждые 10 кв.м. необходима труба сечением около 15 см.
Приточное отверстие вентиляции следует располагать на высоте 15–20 см над землей на стене с дверью. Вытяжное должно размещаться напротив первого в крыше или в стене под потолком с подъемом воздуховода над кровлей порядка полуметра. Так тяга выйдет максимальной. При этом труба притока в сечении должна быть равной, а лучше немного меньше диаметра воздуховода-вытяжки. Если размеры сделать наоборот, то возможно опрокидывание тяги.

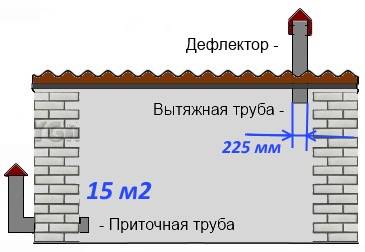

Схема расположения вентиляционных труб в гараже с ямой
Эффективность естественной вентиляции в гараже зависит от:
- разницы температур воздуха внутри и снаружи;
- наличия на улице ветра и его силы;
- разницы давления между верхней точкой вытяжки и нижней притока;
- места расположения вентиляционных труб на фасаде и степени их утепления.
Как расположить вентиляционную шахту для лучшей тяги
Факторов влияния немало. Поэтому нередко приходится делать систему вентиляции, функционирующую благодаря принудительной тяге воздушных масс. Здесь расчет параметров еще проще.
Трубы можно взять вдвое меньше, чем в рассматриваемом выше варианте. Все равно обмен воздуха будет производиться за счет работы вентилятора. Его мощность подбирается исходя из кубатуры гаража и необходимой кратности воздухообмена. В подавляющем большинстве случаев вполне хватает осевой канальной модели на 100 Вт.
Трубы и отверстия располагаются так же, как и в варианте с естественной тягой. При этом самостоятельно сделать вентиляцию с принудительным обменом зачастую проще. Воздуховоды требуются меньше в диаметре. А значит и дырки в стенах пробивать придется меньшего размера. Однако по затратам такая вентиляция за счет наличия электрооборудования выйдет дороже обычного аналога.
Схема воздушных потоков потоков при разных типах вентиляции
Если устанавливается вентилятор, то следует брать модель с таймером. Оставлять его постоянно включенным невыгодно по деньгам (счета за свет выйдут немалыми) и опасно из-за риска пожара. Работающее электрооборудование без присмотра надолго бросать не стоит.
Схема естественной вентиляции в гараже
А так можно задать нужный режим, чтобы вентилятор включался на некоторое время для полного замещения воздуха в помещении, а потом сразу отключался. Ведь выстраивается система вентилирования гаража, а не вентиляция в ванной комнате и туалете, где воздушная циркуляция должна быть непрерывной.
Технология монтажа комбинированной вентиляции
У механической вентиляции существует хорошая альтернатива — это комбинированная система вентиляции гаража. Совмещая в себе (достаточно удачно) естественную систему воздухообмена и механическую (принудительную) вентиляцию, комбинированная система циркуляции воздуха отличается по определенным моментам.
| Естественная вентиляция | Принудительная вентиляция | Комбинированная вентиляция |
| Приток и вытяжка воздушных масс в гараже находится в зависимости от погоды | Стабилизирует приток и вытяжку воздуха вне зависимости от погоды | Стабилизирует приток и вытяжку воздуха вне зависимости от погоды |
| Строгое соблюдение схемы расположения вентканалов | Каналы размещают как удобно, а не по одной определенной схеме (исключение: каналы нельзя располагать напротив друг друга) | Каналы размещают как удобно, а не по одной определенной схеме (исключение: каналы нельзя располагать напротив друг друга) |
| Энергонезависимая | Полностью зависит от подачи электричества | На половину зависит от подачи электричества |
В комбинированной вентиляционной системе при расчете диаметра вентканалов действует тот же принцип, что и при естественной вентиляции гаража, то есть, сколько воздуха входит, столько должно выйти. Если монтаж комбинированной вентиляции проводится самостоятельно, то, выбирая встраиваемый вентилятор на вытяжку в гараж, необходимо рассчитать его производительность, и при покупке посмотреть в прилагаемых документах соответствие показателей, не забывая, что приток свежего воздуха должен соответствовать или быть выше нормы (180 л/ч).
Вариант самостоятельного расчета мощности в зависимости от объема вентилируемого помещения: воздух желательно сменять от пяти до семи раз в час. Значит, умножим объем гаража на кратность смены воздуха. Пример: объем гаража равен 54 м3. Умножаем на 5, получается 270 м2. Эта цифра и есть рекомендованная производительность вытяжного вентилятора.
Устанавливая комбинированную вентиляцию в гараже можно быть уверенным в ее эффективной работе в любое время года. При этом один вентилятор потребляет меньше энергии, чем несколько.
Выбор, какая система вентиляции гаража подойдет в каждом конкретном случае, решают сами автовладельцы. Они должны знать, что если существуют нижние уровни в гараже (смотровая яма, технический подвал, погреб), то необходимо разобраться в особенностях проектирования и монтажа вентиляции и этих построек.
Требования к гаражной вентиляции
Гараж – технологически опасное место для нахождения в нём человека.
Из-за стеснённых условий, нагромождения приборами быта и наличия ямы или подвала помещение должно отвечать минимальным нормам, применяемым при проектировании и размещении устройств, полок, навесов, стеллажей, освещения и вентиляции.
На этапе планирования и проектирования строительства гаража в проектной документации должен быть отражен пункт «вентиляция». Множество факторов, а также их резкие отличия, имеют большое влияние при составлении плана вентиляции гаража.
- Территориальное расположение здания гаража.
- Наличие или отсутствие соседствующих строений.
- Присутствие отопительных приборов в помещении гаража.
- Размещение подвального помещения под зданием.
- Этажность строения (наличие комнаты отдыха).
- Размещение внутри гаражного помещения устройств, при работе которых требуется обеспечения непрерывного функционирования принудительной вентиляции.
- Наличие или отсутствие окон в гараже.
Принудительный воздухообмен. Особенности установки

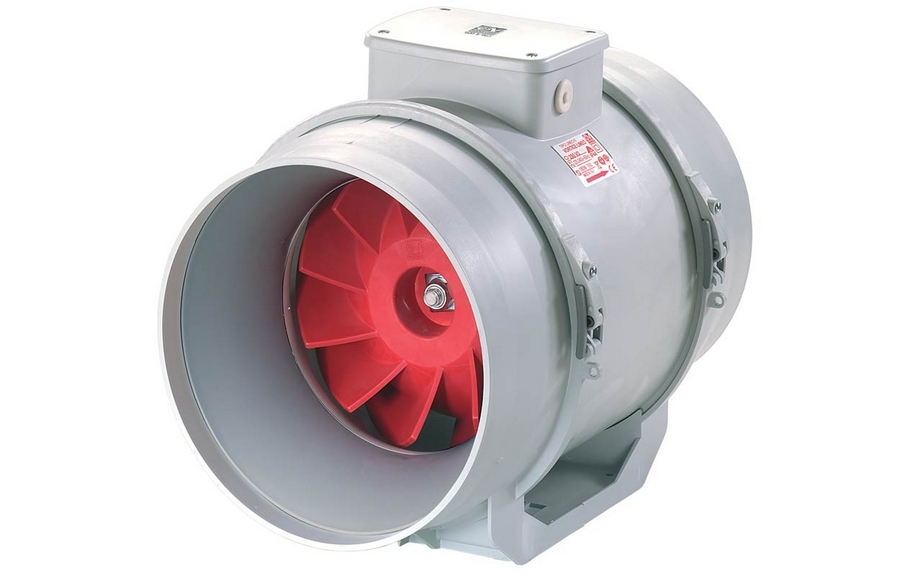

Принудительный (механический) способ проветривания гаражного помещения отличается от естественного применением специальных механизмов, усиливающих приток/отведение воздушных масс – осевых, канальных вентиляторов.
Механизмы устанавливаются внутри вентиляционных проемов/каналов, чтобы нагнетать/выводить воздух более эффективно. Их использование требует питания от электросети, к которой необходимо подключить. В остальном же схема монтажа ничем не отличается от вышеприведенной.
Преимущества:
- Эффективный воздухообмен производится количеством воздушных масс, достаточным гаражному строению вместе со смотровой ямой.
- Проветривание происходит независимо от атмосферных явлений, времени года, температуры воздуха снаружи.
- Возможность регулирования процесса при помощи встроенного таймера, датчика движения и т.д.
- Единственная возможность проветривания подземного гаража.
К недостаткам условно можно отнести:
- Увеличение общей стоимости системы вентиляции.
- Увеличение затрат на электроэнергию.
При желании (а также возможности) автовладельца можно установить внутри приточного канала вентиляционное устройство с фильтром очистки воздуха и колорифером (подогрев воздуха).
Еще одним (более дорогостоящим) вариантом организации принудительного вентилирования гаражного помещения может стать установка моноблочного устройства с рекуператором тепла. Состоит из двух блоков, предназначенных для подачи/очистки/обогрева свежего воздуха и выведения отработанного.
Виды вентиляционных систем и требования к ним
Застой воздуха может доставить немало проблем, а решить их достаточно просто, создав полноценную вентиляционную систему. Именно она обеспечит выведение отработанного воздуха и наполнит помещение свежестью. На сегодняшний день существует несколько вариантов формирования вентиляции, которые выглядят следующим образом:
- естественная;
- принудительная;
- комбинированная.
Устройство вентиляции в гараже может быть исполнено одним из приведенных выше способов. При этом каждый из них имеет свои особенности, составляющие и принцип действия. Выбор конкретной схемы осуществляется на основании имеющихся параметров постройки и исходя из ее назначения.
Подобный показатель дает возможность вывести любые токсические вещества, убрать сырость и создать оптимальный микроклимат в помещении. Следует отметить, что этот показатель используется лишь в государствах бывшего соцлагеря, а в европейских странах он составляет 360 куб.м./ч.
Расчет системы вентиляции является одним из главных этапов ее проектировки. Для организации необходимой циркуляции воздушных масс вентиляционная труба должна иметь оптимальное сечение. Маленький диаметр воздушного канала не позволит создать должный воздухообмен, а слишком большой приведет к лишним материальным затратам. Согласно технической документации на 1 метр площади помещения необходимо использование 15 мм вентиляционной трубы. Таким образом, для гаража с площадью 15 м² понадобится установка 225 мм воздушного канала.
Определение оптимальных параметров системы играет важную роль, поскольку дает возможность не только продумать ее расположение, но и заранее подготовить отверстия для труб и места их крепления. Это существенно ускорит проведение работ по монтажу и позволит сэкономить часть материальных средств.
Вентиляция в гараже – это важно!
Гараж не является жилым пространством. Тем не менее в хорошей вентиляции нуждается так же, как и жилье человека. Приведем несколько подтверждений этому:
- Ни для кого не новость, что внутри гаражного помещения постоянно скапливается конденсат, воздух наполнен застоявшейся сыростью. Это отрицательно сказывается на всем: самочувствии человека, металлических конструкциях строения, состоянии автомобиля (коррозия).
- Хранение химических веществ, необходимых для ухода за авто, приводит к скоплению токсичных паров. К этому добавляются выхлопные газы от работы двигателя. Все вместе значительно загрязняет воздух гаража.
- Также пары горючих веществ, химикатов, топлива в определенной концентрации взрывоопасны.
Организация правильного вентилирования гаража поможет справиться с перечисленными моментами. Ее задачами при этом являются:
- нормализация уровня влажности (хорошо проветриваемое помещение впредь не будет сырым, застоявшийся воздух сменится на свежий);
- предотвращение образования плесени на стенах, в яме.
- удаление воздуха, содержащего пары топлива, токсические вещества;
- выведение лишней влаги, попадающей вместе с транспортом;
- просушивание кузова, наружных узлов автомобиля;
- просушка смотровой ямы.
Необходимость проветривания приводит к вопросу о том, как правильно сделать вентиляцию в гараже. Возможны несколько вариантов того, как наладить смену воздушных масс в этом небольшом строении: естественный, принудительный, комбинированный. Рассмотрим каждый из них.
Вентиляция ямы или подвала в гараже и утепление чердака
Если в вашем гараже присутствует чердак, следует обязательно утеплить его и провести изоляцию с помощью различных доступных материалов. Иначе конденсат будет скапливаться в верхней части здания и постепенно опускаться вниз, обходя каналы вытяжной вентиляции. Этот процесс можно выполнить с помощью минеральной ваты или других утеплителей, вплоть до листов пенопласта.
Определенные сложности возникают с организацией вентиляции в яме или подвале в многоуровневых гаражах. Для этого следует произвести такие действия:
- организовать отдельный вход приточной трубы на полу гаража, опустив трубу из этого канала на самое дно подвала;
- вытяжной канал следует расположить в самой верхней части подвала с противоположной стороны от приточного отверстия;
- вытяжная труба должна быть не менее трех метров длиной, но лучше сделать ее выход на уровне с вытяжкой основного помещения гаража;
- подвал стоит нейтрализовать от воздействия сырой земли, выполнить отделку, залить бетоном или произвести изоляцию иным способом.
Так вы сможете организовать эффективную вытяжку из ямы или подвала. Многие владельцы гаражей забывают о том, что такая вентиляций необходима. Даже самая лучшая вытяжка в основном помещении не сможет полностью нейтрализовать воздействие влаги из подвала
Поэтому лучше сразу обратить внимание на необходимость такого модуля, тем более, для его реализации нужны только трубы из любых доступных материалов. При отсутствии возможности организации хорошей вентиляции в подвале необходимо герметично закрыть его и устранить воздействие воздуха из ямы на кузов автомобиля. Предлагаем посмотреть на один из образцовых гаражей с хорошей вентиляцией:
Предлагаем посмотреть на один из образцовых гаражей с хорошей вентиляцией:
Принудительная вентиляция в гараже
Механическая вентиляция требует вложений, но результат получается наилучший из всех. Кроме того, для подземных гаражей – это единственный доступный вариант. И ещё. Проветривание призвано очистить помещение от «коктейля» из запахов бензина, тосола, гари, выхлопных газов и т. д.
Но что делать тем, у кого гараж расположен в загазованной зоне и на улице воздух ничуть не лучше, чем в помещении? Приточная вентиляция в гараже прогоняет входящий поток через фильтры разных степеней, может подогревать или охлаждать (по погоде).
Вентиляция в гараже своими руками — схема
Монтажные работы заключаются не только в проделывании отверстий притока и оттока, но и в грамотной установке системы воздуховодов под потолком. В гараже обычно систему труб не прячут, поэтому устанавливать оборудование нужно аккуратно и так, чтобы оно не мешало людям.
Подогрев входящего воздуха может быть электрическим, но на такой расточительный вариант не каждый отважится. Для сокращения расходов используют рекуператоры – приборы, которые подогревают входящий поток, передавая ему часть тепла от выходящего.
Другой эффективный способ подогрева – водяной калорифер, подходит для гаражей с отопительной системой и пристроенных к дому.
Критерии выбора оптимальной схемы вентиляции
Вентиляция в гараже должна разрабатываться еще при составлении проекта, поскольку различные функциональные отверстия на цоколе и стенках здания должны проделываться еще при возведении постройки
Обязательно принимайте во внимание кол-во этажей, кол-во автомобилей, которые предположительно будут здесь находиться, площадь всех помещений и каждого из них отдельно, а также высоту. Здесь же вам придется выбрать наиболее подходящий вариант обустройства вентиляционной системы, а это, в свою очередь, во многом зависит от возлагаемых функций
Существует несколько типов вентиляционной системы, рассмотрим особенности каждой из них.
- Естественная вентиляция. В ее основе лежат правила аэродинамики, а также способность воздуха перемещаться без принуждения.
- Механическая. Для ее осуществления применяются специальные установки, которые побуждают приток/отток воздуха.
- Комбинированная. Является удачным сочетанием предыдущих двух разновидностей, так как в ней естественный воздухообмен действует в тандеме с механическим оборудованием, стимулирующим перемещения воздуха.
Во всех трех случаях может применяться как один, так и два канала. А для стимуляции принудительного движения воздуха вполне достаточно, как правило, только одного отверстия.
С целью создания необходимых отверстий используются трубы, произведенные из металла либо асбеста. Их диаметр рассчитывается на основании объемов воздуха, которые предстоит заменять. В соответствии с нормативами, это 1,5 сантиметра на каждый квадратный метр площади. Иными словами, если вам нужно оборудовать десятиметровый гараж, то для этого понадобится пара куском металлической трубы с поперечным сечением в 15 сантиметров. Для расчета размеров отверстий вентиляции можно использовать и иную формулу, по которой 1/3 всей площади помещения должна соответствовать общему размеру всех отверстий для вентиляции. Такую формулу, как правило, используют при расчете таких отверстий, которые должны монтироваться в механическую одноканальную систему.
Заключение
Итак, мы рассмотрели, что вентиляция любой хозяйственной постройки (в том числе и гаража) является обязательной, и вам нужно только подобрать подходящую для вас схему. Если ваш гараж представляет собой пристройку к дому, то лучшим вариантом станет приточно-вытяжная вентиляционная система.
Мы описали для вас, как сделать естественную вентиляцию в гараже, но этот вариант популярен только из-за простоты изготовления и дешевизны, но в дальнейшем с ней будет достаточно много проблем. Если вы все же хотите сэкономить, рекомендуем вам модернизировать вытяжку с использованием вентилятора и дефлектора. В идеале по сложности и стоимости выходит система комбинированного типа.
