Устанавливаем врезной замок в деревянную дверь

Разновидности накладных замков

Главное отличие замков накладного типа в использующихся в них закрывающих системах. Наиболее себя зарекомендовали в процессе эксплуатации изделия с сувальдными, цилиндровыми, штифтовыми, электронными и электромеханическими механизмами.

Сувальдные

Такие запорные системы характеризуются высокой степенью надежности. Их часто используют для металлических дверных конструкций, въездных ворот или для сейфов. Они достаточно массивные и тяжелые, поэтому для деревянных полотен не подходят.

Цилиндровые

Дверные замки с цилиндровыми закрывающими системами более популярны, так как по сравнению с другими типами накладных замков имеют множество достоинств. Они отличаются высокой надежностью и ремонтопригодностью, при этом недорого стоят. Именно по этим причинам им отдают предпочтение большинство потребителей.

Степень устойчивости ко взлому такой системы определяется количеством цилиндров-фиксаторов, установленных в замковой личинке. Чем больше таких цилиндров, тем устройство надежнее.

На современных накладных замках с цилиндровыми механизмами закрытия двери предусмотрена дополнительная защита. Для них изготавливаются ключи с боковой перфорацией, а саму личинку изделия невозможно высверлить.

Штифтовые

Отличие такого механизма от других – это использование в качестве запорного приспособления нескольких подпружиненных штифтов. Они размещены относительно отпирающего замочного механизма с разных сторон.

Замок открывается и закрывается специальным ключом, который не проворачивается в одну из сторон, а вдавливается в скважину до упора. Также установка накладного замка на деревянную дверь со штифтовым механизмом позволяет открывать/закрывать дверь без ключа с внутренней стороны при помощи специальной вращательной ручки.

Электронные

Это современные конструкции накладных замочных устройств, которые приводятся в действие с помощью брелка и автономной системы питания. Системе не страшны перебои в электричестве самого здания.

Снаружи входных дверей замок вообще невидно, так как отсутствуют отверстия для ключей. Чтобы несанкционированно проникнуть в дом через дверь с электронным замком придется ломать полотно.

Электромеханические

Такие конструкции позволяют открывать входные двери снаружи только ключом, а изнутри еще и дополнительной кнопкой с магнитом, функционирующим от питания 12В.

Эту кнопку можно поставить в режим «открыто», тогда дверное полотно будет постоянно находиться в открытом положении. А чтобы дверь открыть или закрыть изнутри с помощью ключа кнопку необходимо перевести в режим «блокировка».

Замки «Барьер»

Замочные механизмы этого бренда высокой надежностью – 4 степенью защиты. Взломать такую систему практически невозможно, так как для нее используется объемное кодирование. Корпус устройства выполнен из стали толщиной 5 мм, поэтому его тоже трудно сломать. Запорная пластина имеет большую площадь, соответственно ее тоже непросто вывернуть.

Такие замки очень дорогие и предназначены для установки на металлические двери. На деревянные конструкции ставить замки с повышенной стойкостью к взломам вообще нецелесообразно, так как сам материал дверного полотна не является надежным. В нем свободно можно вырезать небольшой проход.

Преимущества и недостатки накладных запорных устройств

Главное преимущество накладных замков в том, что для их установки нет необходимости вырезать специальное место в дверном полотне, нарушая его целостность. Соответственно его можно установить самостоятельно без вызова мастера с минимальным набором инструментов.

Еще одно достоинство таких замков – простота конструкции, ремонтопригодность. Такие системы вполне можно отремонтировать самостоятельно, заменить сердцевину.

Но есть у накладных закрывающих механизмов и достаточно серьезные минусы.

Такие конструкции не подходят для входных дверных конструкций, полотно которых открывается внутрь дома. Двери просто можно выбить ногой вместе с замком и проникнуть в квартиру или дом. В подобных случаях рекомендуется устанавливать два замка одновременно: накладной и врезной.

Все разновидности накладных дверных замков предусмотрены для открытия/закрытия дверного полотна только с левой или только с правой стороны. То есть при замене дверной конструкции, в том числе стороны ее открывания, придется покупать новое закрывающее устройство.

Как поменять замок в железной двери?

Итак, приступаем к процедуре ремонта.

Данная операция осуществляется в таком порядке:

1. С помощью шестигранника откручиваются крепления и снимается наружная и внутренняя ручка.
2. С внутренней стороны откручиваются крепления для снятия бронированной накладки.
3. Для демонтажа цилиндра необходимо повернуть крепление на торцевой стороне, а затем прокрутить цилиндр до его снятия.
4. Откручиваются оставшиеся крепления на торцевой стороне.
5. Далее раскручиваются крепежные винты и снимается торцевая планка.
6. Берем любое длинное приспособление и продеваем его через отверстие цилиндра. Это делается для того, чтобы замок не висел на ригеле.
7. Выполняем демонтаж. Отсоединяем от вертикальных ригелей. Данная процедура довольно трудоемкая и займет некоторое время. С помощью гаечных ключей ослабляются крепления. Чтобы их не деформировать, замок опускают вниз или поднимают вверх, в зависимости от конструкции тяг.
8. Аккуратно снимают старое устройство и устанавливают новый замок. Поменять замок невозможно, если повреждены рабочие элементы двери.

Замена почти закончена. Осталось лишь установить новый замок в дверное полотно. Сборка осуществляется в обратном порядке. Единственной проблемой может стать установка тяг.

Устройство дверного замка: из чего он состоит?

Запирающие замки появились вместе со строительством жилищ и возникновением имущественного расслоения в обществе. Как только возникла частная собственность, появилась необходимость в ее защите. Конечно, есть еще небольшие поселения людей, где о запирании дверей речь не идет, но это скорее исключение. На протяжении большого периода блокирующие дверную коробку механизмы видоизменялись, производители старались сделать запор надежнее, увеличивая его блокировочные свойства. Но не менялась функция замочного аппарата – запирание дверей и защита имущества.

Внутреннее устройство замка

Критерии выбора замка

Выбор механизма — важный процесс, от которого зависит степень надежности помещения. При выборе учтите следующие критерии:

• Наличие ГОСТа. Все компании, производящие системы безопасности, стремятся подтвердить надежность, безопасность соответствующим сертификатом;
• Класс секретности устройства. Чем он выше, тем больше времени потребуется грабителю для осуществления вскрытия. Самая низкая степень — I (потребуется менее пяти минут для взлома), самая высокая — IV (потребуется более 30 минут для взлома). Данные можно узнать, изучив техническую характеристику товара;
• Материал. Специалисты рекомендуют, чтобы каждая составляющая защитного механизма была выполнена из латуни и высококачественных материалов. Устройства, созданные из тонкого материала, имеют небольшой срок службы, кроме того, их легче взломать;
• Расстояние от внешней части полотна до замка. Чем он глубже встроен, тем легче будет до него добраться грабителю;
• Подбирайте устройство по размеру гнезда;
• Второстепенные качества: внешний вид замка, форма личинки под ключ.

Как врезать замок в межкомнатную дверь: пошаговые фото

Перед тем как устанавливать замок или защелку, надо определиться с высотой, на которой будут располагаться ручки. Рекомендуемая высота 90-110 см. В этом промежутке обычно и ставят замок или защелку. Но при врезке замка в двери МДФ, не стоит ставить замок выше метра. Дело в том, что в бюджетных моделях деревянная планка, в которую и устанавливается замок, имеет высоту 1 метр. Выше будет только пустота и вам придется пересверливать отверстие и придумывать, как закрыть образовавшуюся дыру. После того как определились с высотой, можем начинать установку.

В межкомнатные двери обычно ставят замки которые закрываются без ключа

Выемка под замковую часть

Перед тем как врезать замок в межкомнатную дверь, отмечаем выбранную высоту на двери. Сделать это удобнее при помощи рулетки. Отметку ставим на торце, переносим при помощи угольника или строительного уровня на обе стороны дверного полотна.

Берем замок/защелку, прикладываем ее к торцу двери так, чтобы середина замка пришлась на проведенную линию. Отмечаем ширину металлической замковой части и уровень, на котором заканчивается накладка.

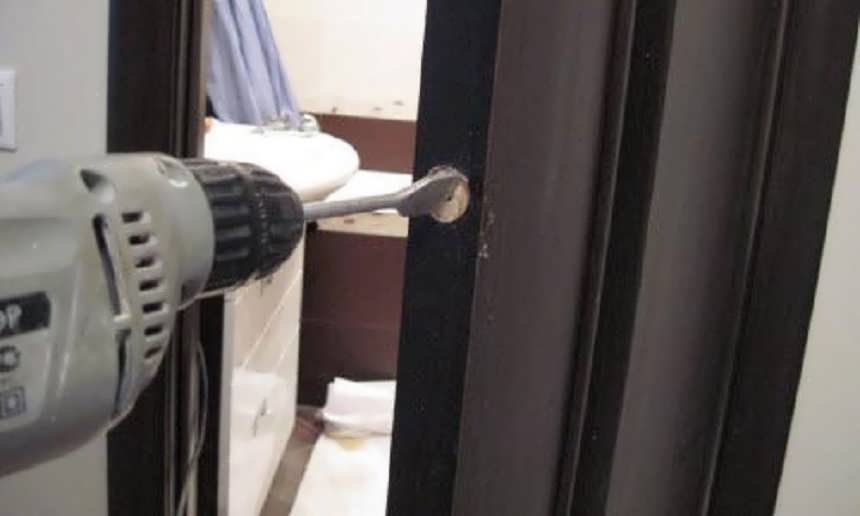

Берем перьевое сверло на 16 мм, прикладываем его к той части замка, которая будет вставляться в дверное полотно. При помощи маркера или малярного скотча, куска изоленты, делаем отметку на сверле. Эта отметка должна быть чуть дальше, чем замок. По ней будем ориентироваться до какой глубины делать отверстия

Это особенно важно, если замок устанавливается напротив стекла. Иначе можно просверлить слишком глубоко и повредить стекло.

Ставим на перьевом сверле отметку — таким образом будем контролировать глубину сверления

Края получились неровные, убираем торчащие волокна при помощи стамески

Дрелью ровнять быстрее

Как врезать замок в межкомнатную дверь: дорабатываем выемку

Глубина выемки под замковую часть зависит от толщины декоративной планки. Обычно стараются сделать так, чтобы планка была на одном уровне с торцом двери, но может и немного выступать. Во время работы снимайте понемногу — проще доработать, чем пытаться восстановить снятое.

Ставим ручки

Чтобы закончить установку замка в межкомнатную дверь, надо сделать отверстия под установку ручек. Работы намного меньше той, что уже проделали, но нужна точность. Ошибки не слишком критичны, хотя лучше постараться их не допускать.

В комплекте с ручками идут саморезы для деревянных дверей и стяжные болты для установки в металлическую дверь. Саморезы из комплекта лучше заменить — обычно они из мягкого металла. Разве что вы купили фирменный заграничный запор, в котором саморезы каленые. А так, купите несколько хороших саморезов диаметром 1,5-2 мм и длиной около 1 см.

1. Берем замок и прикладываем к боковой поверхности двери, совмещая по высоте.
2. Карандашом, маркером или шилом через прорези под установку ручек ставим отметки.

Делаем отметки на обоих сторонах двери

Ставим и закрепляем ручки

Устанавливаем декоративные накладки

В некоторых моделях есть декоративные накладки. Их выравниваем при помощи угольника.

Установка замковой защелки

Замки для межкомнатных дверей, обычно имеют с одной стороны поворотную щеколду (завертку), которая запирает замок, с другой стороны есть только накладка с прорезью. То есть снаружи двери просто так не откроешь — нужен специальный ключ. Установка этой части замка занимает буквально пару минут, но есть нюансы.

1. Берем центральную часть, которая вставляется в замок. Ту сторону где нет прорези, вставляем в накладку без ручки, вставляем эту конструкцию в нижнее отверстие с наружной стороны.

Как врезать замок в межкомнатную дверь: установка фиксатора замка

Все, врезка замка в межкомнатную дверь почти закончена, осталось проверить работу.

Врезка ответной части

Ответную часть надо установить четко, чтобы двери не люфтили и не было проблем с закрыванием. Поэтому стараемся отмечать как можно точнее и берем остро отточенный карандаш.

1. Прикрываем двери так, чтобы язычок защелки уперся в косяк. Отмечаем положение защелки карандашом (сверху и снизу).
2. По меткам при помощи треугольника проводим горизонтальные прямые.
3. Измеряем точно расстояние от края дверного полотна до середины замка. Середина замка — это середина язычка или центр отверстия крепления.

Середину замка найти просто

По отметкам сверим отверстия, дорабатываем его стамеской

Убираем люфт закрытой двери

Все, как врезать замок в межкомнатную дверь вы знаете. Описание занимает много места, сам процесс — минут 25-30, если делаете первый раз. Больше времени потребуется, если ровнять отверстия стамеской, а не сверлом. Но общая продолжительность все равно больше часа не будет.

Врезной замок: инструкция по установке

Как и в случае с накладным, монтаж врезного замка начинается с нанесения контуров замкового устройства.

Правда, здесь отметки делаются с торцевой части двери. Перенос контуров осуществляется с запасом в 1-2 мм. Это позволит избежать погрешностей при резке металла, благодаря чему установить замок на железную дверь будет легко.

Установка врезного замка

Процесс монтажа состоит из следующих шагов:

Соответственно нанесенным контурам в дверном полотне делаются вертикальные прорези. Сделать их можно с помощью болгарки или ножовки по металлу. Чтобы облегчить задачу, можно предварительно нанести в местах пропила отверстия тонким сверлом (3-4 мм в диаметре).Затем, с помощью молотка и зубила, потребуется аккуратно выбрать вырез.

Плоским напильников размеры отверстия подгоняются под нужные габариты, если где-то была допущена неточность.Теперь с помощью бумажного макета нужно отметить, где будут расположены крепления корпуса замка и замочная скважина.

Сверлом диаметром 0,6 мм высверливаются отверстия, после чего в них нарезается резьба.Чтобы сделать отверстие для замочной скважины, потребуется воспользоваться тонким длинным сверлом.

В центре скважины необходимо сделать сквозные отверстия, расположенные строго друг напротив друга.Замок прикрепляется к двери винтами, проверяется плавность ввода и вывода ключа. Если все работает мягко, без скрипов, можно приступать к следующему шагу.Отверстия для ключа обрабатываются напильником, а затем прикрываются декоративными накладками.

Формирование отверстий для ригелей осуществляется способом, аналогичным указанному в предыдущей инструкции.

Ригели выдвигаются, смазываются зубной пастой, после чего дверь закрывается и запирается до упора. Соответственно отпечаткам ригелей в дверном откосе делаются отверстия размером, немного превышающим диаметр ригелей. Сверху отверстия прикрываются декоративной планкой.

Если во время тестирования работы замка не обнаружится скрипов и трения, то вопрос о том, как вставить замок в металлическую дверь может считаться решенным.

Также предлагаем ознакомиться с видеоинструкцией о монтаже замка в железную дверь.

Ну, вот и пришло время заканчивать статью. Весь материал, которым я хотела поделиться – рассмотрен. Надеюсь, он Вам будет полезен, и вы будете им пользоваться при необходимости установить замок на железную дверь своими руками. Совершенствуйтесь в собственных практических навыках и получайте все новые знания, говорят: «Учиться никогда не поздно!» На этом все, спасибо за внимания, удачного и легкого ремонта!

Установка замка в межкомнатную дверь

Для аккуратного врезания замка в межкомнатной двери своими руками надо хорошо подготовиться, приготовить инструмент, запастись терпением, а главное никуда не спешить.

Для работы нам пригодится:

1. Стамеска;
2. Шуруповерт;
3. Перьевое сверло по дереву;
4. Дрель;
5. Корончатая фреза по дереву.

Желательно иметь при себе весь инструмент из списка, иначе работу невозможно будет выполнить правильно.

Измеряем толщину полотна, если оно меньше 4-х см. то нет смысла устанавливать замок. Это необходимо сделать еще до покупки. Есть механизм, совмещенный с дверной ручкой, и отдельный замок. Какой из них лучше сказать не могу, ведь каждый из них по своему хорош и устанавливается на определенные двери, для каких то иных целей.

Приступим к установке. Чаще всего ручку устанавливают посередине полотна, для этого отмеряем один метр снизу вверх и ставим отметку (можете измерить высоту полотна и поделить на два, а вообще делайте на такой высоте, чтобы Вам было удобно). Затем высверливаем отверстие дрелью нужного нам диаметра. Для этого необходимо измерить толщину замка и измерить длину самого механизма. Вот и параметры для отверстия готовы.

На торце полотна отмечаем размеры пластины, и вырезаем стамеской. Далее высверливаем отверстие для ручки. Как увидите, что сверло выходит с противоположной стороны, перестаем сверлить, и продолжаем досверливать на другой стороне. Вставляем замок и отмечаем места для саморезов. Высверливаем отверстия и прикручиваем.

Установка закончена, теперь крепим ручку. Закрепляем декоративные накладки для дверной ручки. Фиксируем стержень, на котором будут крепиться ручки. Закрываем полотно и отмечаем дверной язычок, а его длину измеряем при помощи линейки и переносим размер на косяк. К нанесенному размеру приложить накладку и обвести ее, затем при помощи стамески выбрать необходимую площадь для посадки накладки, остается только закрепить, дверное полотно готово к использованию. Проверяем работу язычка, если он не заходит в отверстие, стоит перенести накладку в нужную сторону.

Выбор замка

Современный рынок предлагает большое разнообразие замков для межкомнатных дверей, которые отличаются между собой конструкциями и выполняемыми функциями. Рассмотрим наиболее востребованные и популярные виды.

Фалевый

Фалевый замок в межкомнатную дверь

Это самая обычна защелка. Такой замок представляет собой простую конструкцию из ручки, цилиндра и защелки. Принцип работы очень простой – ручка нажимается, защелка прячется и дверь открывается. Целью установки такого замка есть не столько защита пространства, сколько просто не допускать открывание дверей.

Защелка с фиксатором

Замок в межкомнатную дверь с фиксатором

Фиксатор в этом замке играет роль ограничителя движения ручки. Такие замки бывают рычажными и кнопочными. Оба типа практичные и хорошо выполняют свою функцию, но в отличие от первого, кнопочный замок может случайно привести к захлопыванию дверей. Если говорить о преимуществах защелки с фиксатором, то это простота монтажа, незамысловатая конструкция, а также возможность выбора модели любого дизайна. Но механизм фиксации довольно слабый и может не выдержать большого напора. Перед покупкой обязательно проверьте, плавные ли движения язычка.

Шпингалет

Шпингалет

Один из самых примитивных дверных замков, который изначально устанавливался на двустворчатых дверях с целью закрепления створки. Сейчас же мы можем видеть шпингалет преимущественно в ванной комнате и туалете. Принцип работы очень простой и заключается в выдвижении стержня, который поворачивается и фиксируется в специально сделанном отверстии ответной планки.

Щеколда

Щеколда

Это очень простая вариация дверного замка. Скважина для щеколды не нужна, поэтому снаружи нельзя распознать наличие такого замка. Конструкция состоит из небольшой металлической пластины с двигающимся рычагом.

Накладной

Накладной замок

Это раритетный тип замка, спрос на который, несмотря на неприглядный внешний вид, по-прежнему остается на высоком уровне. Все дело в простоте конструкции, удобстве и несложном монтаже, который под силу каждому. Устройство крепится к полотну двери, обеспечивая при этом хорошую защиту.

Врезной

Врезной замок в межкомнатную дверь

Такой тип замка очень аккуратно смотрится, так как вся его конструкция прячется внутри дверного полотна. Врезной замок отличается по типу цилиндра. Если замок будет часто использоваться, рекомендуется приобретать конструкцию с ключом-вертушкой, так как он более удобный для эксплуатации. Если же редко – цилиндр должен быть типа «ключ-ключ», который к тому же является более безопасным. Помимо цилиндра, врезные замки состоят из ручки и замочного блока. Врезные замки надежно защищают пространство от проникновения, но в то же время отличаются более трудоемким процессом установки.

Сувальдный

Сувальдный замок для межкомнатной двери

Такой тип замка довольно трудно вскрыть, поэтому он используется даже для входных дверей. Во время поворота ключа в замочной скважине, его бороздки отодвигают пластины (сувальды) до момента, когда они станут в единственное правильное положение. Как результат – паз для прохождения засова освобождается и замок можно будет открыть.

Магнитный

Магнитный замок

Использование магнитного замка – это надежный, но в то же время дорогой способ защиты пространства. Так как магнитный замок не имеет вращающихся механизмов, он работает бесшумно. Принцип работы заключается во втягивании ригеля ответной планкой с магнитом, расположенной в стойке дверной коробки. Магнитный замок не является компактным и визуально выглядит, как довольно внушительная конструкция.

Врезаем замки в межкомнатные дверные створки – подробная инструкция

Подбираем расположение и делаем отверстие для замковой части

Необходимо определить оптимальное расположение для замка и разметить его. Для избегания порчи дверцы из-за неаккуратности, необходимо обклеить торцовую часть и приблизительное место для врезания, для этого лучше всего подойдет малярный скотч. Кроме защиты двери, будет легче разметить поверхность. Обычно замок на межкомнатную дверцу располагают примерно на расстоянии 100см., поэтому оклейка скотчем выполняется на уровне 90см.-110см. от полов.

Вначале нужно отметить место для дверной ручки. Обычно она монтируется на 100см. выше, чем пол в комнате. Нужный промежуток измеряют рулеткой и помечают простым карандашом.

Самое главное отметить центральную точку, потому что обычно вместе с цилиндровым замком в коробке прилагаются точные шаблоны с намеченными отверстиями. Однако межкомнатные замки разных марок различаются диаметром, объемом, поэтому врезка замков в двери своими руками должна производиться фрезой по дереву в форме коронки. В случае если шаблона не было в наборе, можно подыскать необходимый диаметр на картинках в интернете и распечатать.

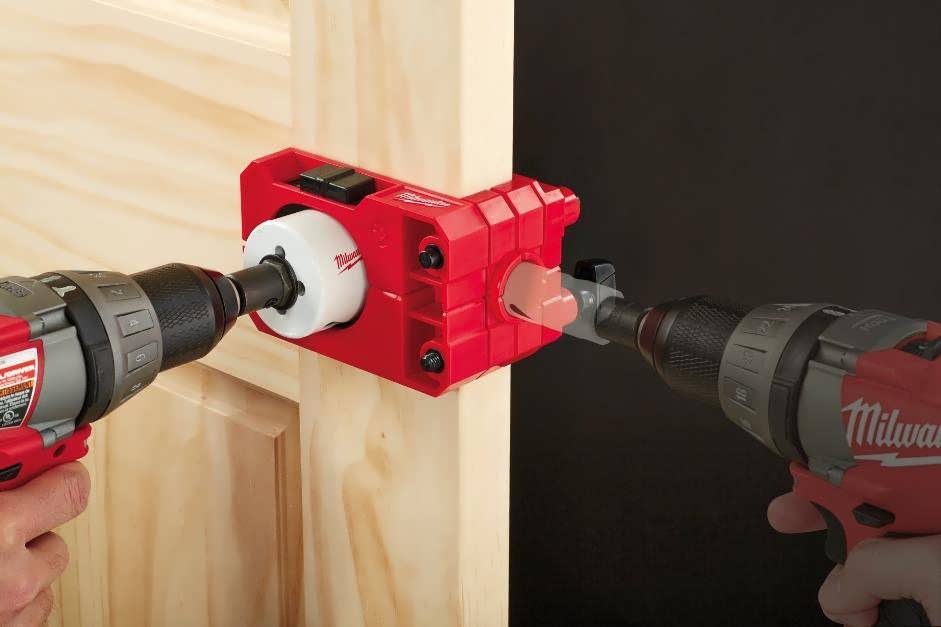

Чтобы правильно сделать разметку по шаблону нужно приложить его к двери, чтобы точки на торце, обозначающие отверстие для защелки находились строго посередине, а остальная часть шаблона была параллельна уровню полов. Чтобы шаблон не сместился, можно по краям закрепить его малярным скотчем. Теперь необходимо каким-нибудь острием сделать центральные отметки отверстий, чтобы их было видно на дверной поверхности (на передней и торцевой части). Потом шуруповертом и фрезой в форме коронки высверливают отверстие.

Важно! Чтобы не появились сколы, не стоит насквозь рассверливать дверцу с одной стороны. Следите за сверлом, когда оно немного выглянет, прекратите сверление и продолжайте на противоположной части.

После вам потребуется высверлить отверстие для защелки в межкомнатную дверь. Возьмите сверло на 23мм. и по размеченному просверливайте поверхность насквозь, чтобы стержень дошел в сделанное отверстие. Также аппарат нужно параллельно дверям, чтобы пазы получились ровными и конструкция в последующем не заедала.

Устанавливаем замковую защелку

Самостоятельная установка врезного замка продолжается вставлением защелкивающего устройства. Чтобы правильно вставить защелку в межкомнатную дверь её необходимо выровнять с пазом на торцевой стороне и очертить рамку по контуру, чтобы она не сместилась во время монтажа.

Затем канцелярским ножом нужно достать защелку и сделать надрезы на нанесенному контуру. После надрезания с помощью стамески определяется потай. Необходимо, чтобы потай был на глубине немного меньшей, чем толщина декоративной рамки у защелки. Такое расположение позволит при вкручивании саморезов идеально вдавиться конструкции в дверное полотно.

Важно! Некоторые делают ошибку в том, что не делают надрезы перед определением потая. Если не срезать пленку, то во время вкручивания саморезов она повредится и получится неаккуратный вид.

Теперь нужно проделать места для саморезов, делают это сверлом диаметром 2мм. После остается вставить защелку в потай и притянуть с помощью саморезов к дверям. При тугом вхождении защелкивающего устройства, прорубите стамеской паз пошире.

Ставим ручки

Многих интересует, как поставить ручку. Это не труднее, чем всё предыдущее. Вначале её собирают по входящим в набор инструкциям

Если на конструкции есть язычок, то при установке обратите внимание, чтобы он был внутри помещения

Для установки нужно снять декоративную розетку. Затем конструкцию прикладывают к полотну и расчерчивают, после с обратной стороны прикладывают вторую часть и поступают аналогично. Теперь нужно закрутить крепежные штыри с одной части дверей и винты с другой. Не нужно пережимать винты, потому что ручки будут работать неправильно.

Теперь нужно прикрепить недостающие части у ручки и монтирование закончено. Чтобы наглядно увидеть установку ручек посмотрите видео-урок ниже.
