Как выполнить установку ручки на межкомнатную дверь?

Делаем отверстия для защёлки и ручек

После тщательно установленной разметки, наступает время применить дрель. С её помощью, без особого труда, будут сделаны необходимые отверстия. При выполнении сверления следует использовать именно перьевое сверло. Оно позволит более точно и чётко сделать отверстия для соединения ручек в виде квадрата.

Важно помнить! Покупать инвентарь для такой работы нужно после приобретения ручек. Это обосновывается тем, что параметры у каждого изделия отличаются и могут не соответствовать имеющимся свёрлам

Для работы в торцевой части тоже используется сверло перьевой модели. Углубление делают аналогичным длине защелкивающегося механизма.

Отверстия в двери под ручку

Затем, заведомо осуществив замеры толщины накладки, своими руками, применяя стамеску, устраняем излишки. Зачищаем все до того времени, пока планка сможет плотно и полностью спокойно входить в дверное полотно.

Материал изготовления дверных ручек

Современные модели дверных ручек производятся из множества разнообразных материалов. В ассортименте магазинов присутствуют многочисленные изделия из стекла, древесины, ПВХ, а также наиболее распространенные и востребованные элементы фурнитуры, что выпускаются из металла.

При изготовлении ручек для входных дверей также нередко используются и разные сплавы, из большого количества которых достаточно часто отдается предпочтение латуни и нержавеющей стали, поскольку выполненные из них модели обладают рядом преимуществ. Такая фурнитура отличается не только значительным уровнем прочности, но и стойкостью к отрицательным воздействиям окружающей среды.

Если на поверхность дополнительно нанесено хромированное покрытие, то происходит не только увеличение показателей крепости, но и улучшаются тактические качества, которые можно заметить в ходе использования при прикосновении.

На рынке также все более часто можно увидеть ручки, выполненные из алюминия и стали, что устанавливаются на железные двери. Прямо на обнаженный металл таких моделей производится нанесение никелированного или хромированного покрытия, которое предотвращает вероятность преждевременного образования трещин и на протяжении длительного периода сохраняет первоначальный привлекательный внешний вид дверных ручек.

Обратите внимание! Желательно избегать приобретения ручек из силумина, поскольку этот материал является достаточно хрупким и изготовленная из него фурнитура не отличается длительным сроком службы. Раньше его в большинстве случаев можно было легко выявить по весу, который был заметно меньше в сравнении с другими сплавами, но сейчас ситуация частично изменилась и следует учитывать, что некоторые выпускаемые из него современные модели более тяжелые и не сильно уступают качественным аналогам.

Тонкости самостоятельной установки разных моделей

Если не вдаваться в особенности конструкции каких-то конкретных моделей, то монтаж большинства подобных приспособлений похож, но перед тем как врезать ту или иную ручку, давайте разберемся с местом ее установки.

Пару слов о месте установки

Если речь идет о частном доме или квартире, то где должна устанавливаться ручка вы вправе решать сами, главное чтобы вам и вашим домочадцам было удобно. Но при выборе места специалисты рекомендуют ориентироваться на 2 вещи:

1. В первую очередь нужно промерить, на какой высоте находятся все остальные ручки в вашем доме. Ведь когда одна ручка выпадает из общего ансамбля, это сильно бросается в глаза и портит интерьер;
2. Если же вы выбираете место под установку всех ручек в вашем доме, то ориентироваться нужно на согнутую под 90º в локте руку. Естественно стоит учесть рост всех членов семьи и выбрать нечто среднее.

Совсем другое дело высота установки дверной ручки по ГОСТу. В документах прописано, что подобные конструкции устанавливаются на высоте 1 м, плюс-минус 100 мм. Эту информацию нужно хорошо запомнить владельцам офисов и хозяйственным работникам административных зданий. В противном случае у пожарного инспектора будет лишний повод придраться.

Ручка для входной двери

Качественные ручки на входные двери от хороших производителей ломаются крайне редко, это недоразумение в основном случается с товаром от дружественного Китайского народа. Благо в магазине легко найти замену, средняя цена такого комплекта колеблется вокруг 500 руб.

Снять старую ручку с металлической двери не сложно. Разбирать полностью весь механизм в данном случае не нужно, достаточно открутить 2 крепежных болта, которые находятся с внутренней стороны.

Итак, ручки куплены, теперь осталось их вставить. Внутренняя накладка у нас снята, соответственно наружную накладку также практически ничего не держит. Стоит вам чуть сильнее потянуть за ручку и она выйдет вместе с квадратным поворотным штифтом и соединительными шпильками.

Дальше на наружную часть нового комплекта ручек прикручиваете 2 соединительные шпильки. На замочной скважине могут быть предусмотрены отдельные броненакладки, если они подходят под отверстия в новом комплекте, то менять их или нет, решайте сами.

Теперь вставляем квадратный поворотный штифт в сердцевину ручки и наружную накладку монтируем на ее место. Имейте в виду – квадратный поворотный штифт должен практически доставать до дна отверстия на обеих ручках. В противном случае, велика вероятность того, что ручки снова поломаются.

Когда все вставлено и прикручено, последней внутрь конструкции устанавливается прокладка. Прокладки могут быть резиновыми и пластиковыми, так вот, старайтесь брать резиновые, такие как на фото ниже.

Первой вставляется наружная накладка с поворотным штифтом и шпильками. Дальше с ней совмещается внутренняя накладка и все это фиксируется парой болтов с внутренней стороны.

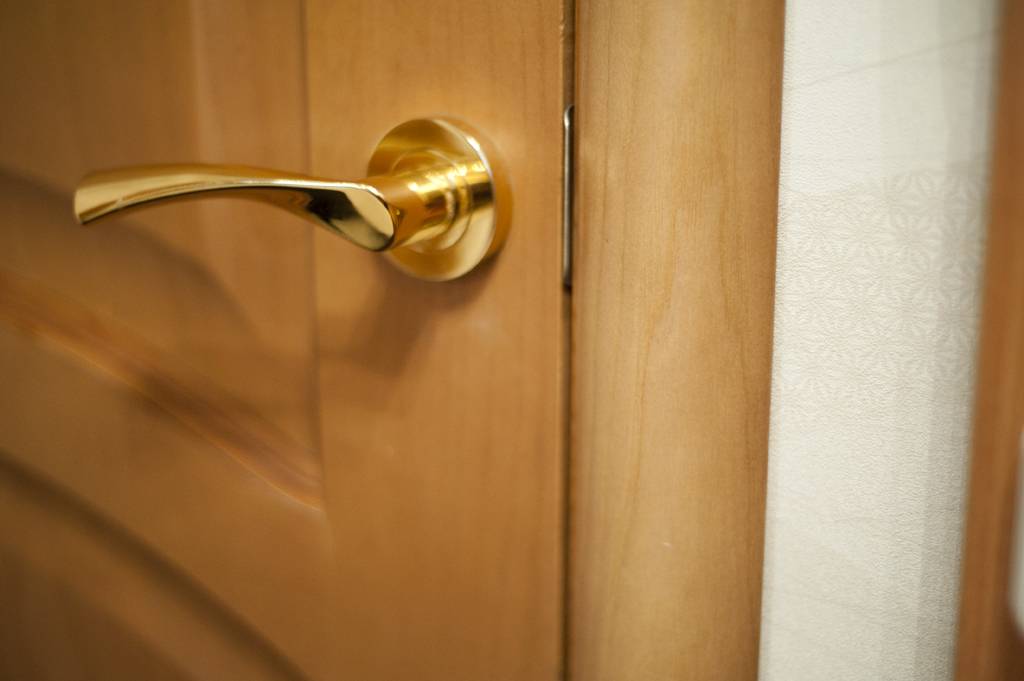

Ручка с защелкой на межкомнатную дверь

Зачастую на замок врезанный в межкомнатную дверь можно установить несколько видов ручек. Особенно это касается легких защелок, туда вообще подходят любые поворотные ручки. Главное чтобы поворотный механизм работал при помощи квадратного штифта.

Техника врезки легкой защелки и капитального замка в межкомнатную дверь подробно с фото и видео показана «ЗДЕСЬ», а мы с вами разберем только установку ручки.

Механизм ручки прикручивается к дверям саморезами, но чтобы крепежная шайба не портила вид, она прикрывается декоративной накладкой, после чего устанавливается ручка.

В круглых ручках кнобах как сама ручка, так и декоративная накладка фиксируются при помощи малозаметного внутреннего язычка. Этот язычок нужно утопить вниз при помощи специального ключика идущего в комплекте. Сам язычек оборудован пружинкой и после снятия или установки ручки, он возвращается в исходное положение.

В поворотных ручках система немного иная, там после установки ручки ее нужно зафиксировать небольшим винтом сбоку, а после этого прикрутить или просто надеть на защелки (зависит от модели) декоративную накладку.

Винт, фиксирующий поворотную ручку, может быть как под крестовую отвертку, так и под шестигранник. В последнем случае шестигранник должен идти в комплекте с ручкой.

Статья по теме: Как самому сделать железную дверь

Виды дверных ручек и особенности их монтажа

Существует несколько типов дверных ручек, каждая из них имеет свои особенности устройства и монтажа.

Тип дверной ручки	Особенности устройства	Область применения
Стационарная	В конструкции нет замковой системы. Для открытия двери необходимо потянуть в нужную сторону либо при этом открыть ключом замок	Дачные участки, хозяйственные помещения, кладовые
Нажимная	Имеет в конструкции фалевый язычок, который приводится в движение нажимом на рычаг-ручку	Используются в межкомнатных и входных дверях
Поворотная и ручка-ноб круглой формы	Фалевый язычок замка приводится в движение поворотом рукоятки по часовой стрелке	Применяются для межкомнатных дверей

Выбирая тип ручки, следует учитывать функционал помещения, частоту использования фурнитуры и возраст контингента, который чаще всего будет ее использовать.

Установка своими руками

Практически все ручки для входной двери можно установить самостоятельно. Для этого необходимы некоторые инструменты и базовые навыки работы с деревом или металлом.

Инструменты

Понадобятся следующие инструменты:

1. карандаш;
2. линейка и рулетка;
3. электродрель;
4. саморезы или стяжные болты;
5. отвертка или гаечный ключ;
6. сверла необходимого диаметра.

Подбор высоты

Стандартной высотой расположения изделия считается 100-105 см от пола. Если у хозяев высокий или низкий рост, устанавливать механизм можно на любой другой высоте. Удобным является такое положение ручки, при котором она не мешает открывать ключом замок. Чаще всего это уровень пояса или немного выше.

Монтаж механизма с замком

У пластиковой входной двери можно только заменить ручку. Установить ее самостоятельно достаточно сложно, не имея специальных знаний и навыков. В противном случае можно повредить стеклопакет.

Чтобы произвести монтаж дверной ручки с замком в деревянную дверь, необходимо:

• Разметить на дверном полотне положение замка. Делают это с торцевой части двери, куда будет помещаться запорный механизм. Он должен стоять строго по центру. Также размечают отверстия под ручку и личинку. Иногда применяют специальный шаблон.
• Сверлом соответствующего диаметра с торца высверливают отверстие, которое должно совпадать по размерам с высотой замка. Глубина равняется ширине запорного механизма. Для этого на сверле ставят маркер и делают отверстия как можно ближе друг к другу. Дрель необходимо держать перпендикулярно дверному полотну и полу.
• Стамеской подравнивают края и придают форму пазу. Наждачной бумагой зачищают все места.
• Сверлами нужного диаметра делают отверстия под личинку замка и ручку.
• Замок должен плотно входить в углубление. К нему прикладывают лицевую накладку и фиксируют саморезами или гвоздями. При необходимости стамеской углубляют выемку, чтобы пластина находилась на одном уровне с торцом.
• Монтаж ручки и личинки. Для этого устанавливают квадратный штифт и прикручивают накладки.
• Монтируют ответную планку. Для этого стамеской делают углубление 5-7 мм в лутке, а поверх устанавливают пластину. Крепят ее на маленькие гвозди.

Замена устройств с защелкой

Для замены дверных устройств с защелкой необходимо подобрать соответствующий механизм. Главным условием является совпадение сечения квадрата ручек. Стержень может быть немного больше, но не меньше, потому что устройство должно быть сбалансировано и жестко фиксироваться.

Чтобы демонтировать механизм, следует открутить шурупы лицевой планки, которая прижимает фалевую защелку. Затем снять планки с внутренней и внешней ручек, открутить поджимной винт. Удалить квадрат и вытянуть ручку с защелкой, замену ей установить, выполнив эти действия в обратном порядке.

Монтаж в раздвижные двери

Для раздвижных дверей устройство состоит из двух частей:

1. нажимное изделие;
2. врезная ручка.

Первая часть монтируется по тому же принципу, что и изделие с защелкой. Для установки врезного устройства необходимо:

• Разметить карандашом на второй половине двери его положение и размеры.
• По краям сверлят пером отверстие на глубину 12-14 мм. Делают дополнительные углубления от верхнего к нижнему.
• Стамеской придают пазу необходимую форму. Это можно сделать ручным фрезером.
• Вставляют вкладыш и фиксируют шурупами с обеих сторон.

Установка стационарных видов

Установка стационарных изделий достаточно проста. Для этого отмечаем положение устройства на дверном полотне, приложить планку к отметке и зафиксировать ее с помощью саморезов. Если для крепления используются винты, сделать сквозные отверстия в местах их установки. Затем продеть шурупы с одной стороны ручки, вставить их в отверстия, наложить второе изделие и плотно зафиксировать.

Пошаговая инструкция монтажа дверной ручки

Выполнить установку ручки не составит труда, даже у человека который никогда не сталкивался с работами подобного рода, если выполнять пошаговую инструкцию указанную ниже.

Шаг 1. Разметка ключевых точек. Нужно рассчитать высоту, на которой будет располагаться рукоятка, отмерить расстояние от пола и нанести пометки. По этим наброскам будет осуществлять проделывание отверстия.

Чтобы сохранить симметрию рекомендуется взять угольник и линейку. С помощью этих инструментов необходимо перенести первую пометку на двери к её противоположной стороне.

На ребре, в центре, ставим метку, которая обозначает место, где будет находиться язычок будущей ручки. От краёв отчерчиваем примерно 0,6-0,7 см и рисуем небольшие точки — будущие рукояти.

Шаг 2

Проделывание полостей для ручки. В какой последовательности делать отверстия не важно, самое главное откинуть спешку и сосредоточиться на процессе, так как очень легко нанести серьёзные повреждения полотну

Начинаем сверлить отверстия для рукоятки, для этого нужно применить дрель с коронкой. Чтобы отверстия получились ровные и точно подошли, нужно сверлить как с внешней, так и с наружной стороны. Что в первом, что во втором случае погружаться в древесный материал необходимо на половину от его толщины. Не забывайте держать дрель ровно, а так же плотно прижимать её к поверхности.

Шаг 3. Монтаж замка. Непосредственно механизм монтируется в просверленную полость. Внешняя накладка плотно прислоняется к торцевой части и обводиться карандашом. После чего с помощью стамески производится углубление для накладки. Операция проводится чтобы в последующем вдавить её в каркас двери. Фиксация осуществляется шурупами.

Шаг 4. Установка ручки. Главной сложностью здесь будет попасть направляющими, с прорезями для болтов, в защёлки. К слову, такие изделия не нуждаются в разборке.

После того как удалось совместить защёлку и направляющие, проводится затягивание шурупами. Чтобы рукоять функционировала без перебоев и плавно, нужно затягивать аккуратно и равномерно с двух сторон.

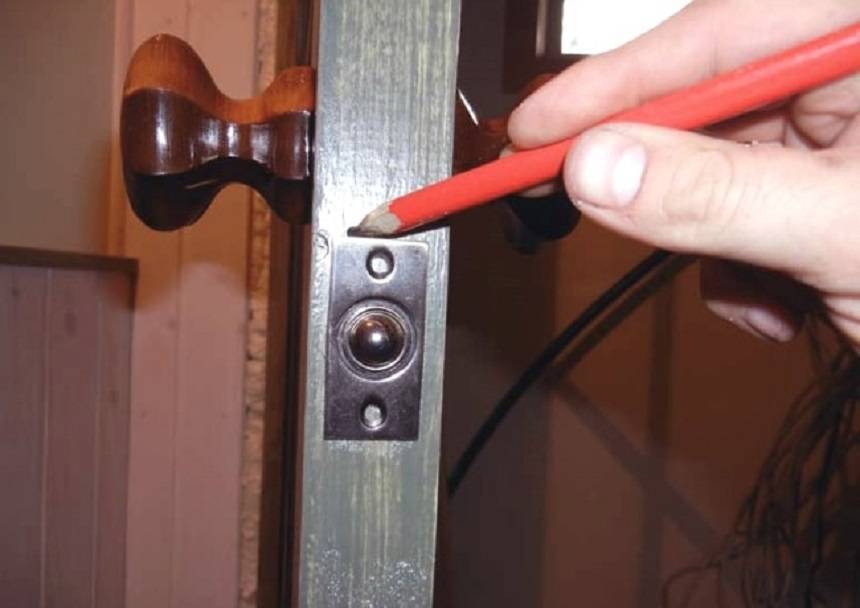

Шаг 5. Нанесение разметки на лутке. После завершения монтажа ручки, необходимо проделать отверстие для запирающего язычка. Этап важен, так как качественная разметка — гарантия хорошей работы двери и замка. Нужно прикрыть дверь, воспользоваться уголком и поставить метку, на том месте, где будет располагаться язычок ручки. В этом месте с помощью инструмента пробуравливаем для него выемку.

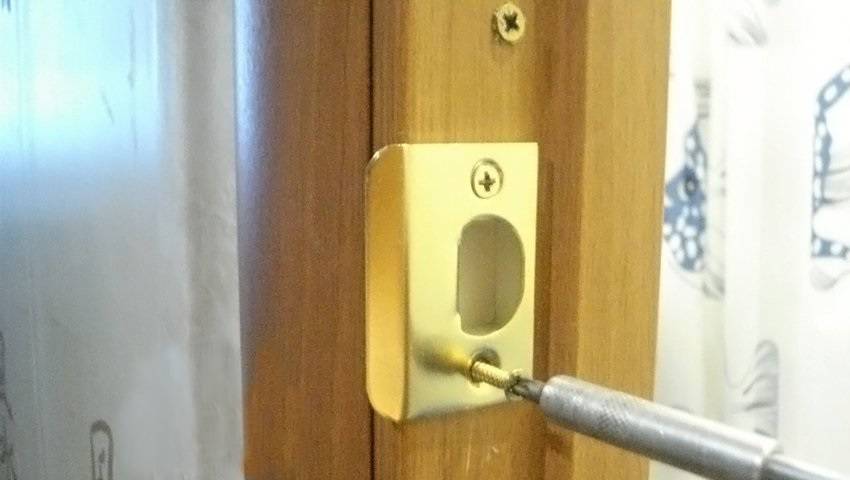

Шаг 6. Крепление накладки в лутке. Перед тем как зафиксировать накладку, удостоверьтесь в том, что дверь плотно прилегает, отсутствуют дефекты в установке ручки. При наличии трения язычка или заедании ручки необходимо найти и устранить неисправность, только после этого заканчивать работу. При наличии небольшого крена двери, переживать не стоит — после установки планки этот дефект исправится.

Отвертка должна находиться строго перпендикулярно полу, далее необходимо её с небольшим нажимом крутить до полного ухода в лутку.

Если Вы всё сделали правильно, то у Вас должна получиться качественно сделанная ручка, которая будет плавно двигать язычок и плотно прижимать дверь.

Сложные замки

Другой вопрос – как разобрать механизм межкомнатного дверного замка, который закрывается на ключ и содержит в своей основе более сложные детали? Речь идет в первую очередь о таких видах, как цилиндровый и сувальдный замок.

Если говорить о цилиндровом, для того, чтобы его снять вам нужно открутить пластину с торца и снять лицевую фронтальную часть. Делается это таким же образом, как и в случае с защелкой. Затем с помощью отвертки или иного удобного инструмента аккуратно продвиньте замок, чтобы его можно было извлечь из торца полотна.

Схема устройства сложного замка

Если в механизме используется фиксация личинки, нужно с помощью ключа слегка провернуть её, выставив таким образом, чтобы её положение не мешало движению замка. При проведении работ старайтесь не повредить внутренние детали.

С сувальдным замком справиться еще легче. Для того чтобы его достать из двери, нужно также открутить пластину и аккуратно продвинуть его к краю. Когда будет высвобождено хотя бы полсантиметра, можно подхватить замок руками или поддеть отверткой

В любом случае действовать нужно предельно осторожно, чтобы не повредить детали, в противном случае дальнейшая эксплуатация механизма может оказаться под вопросом

Как врезать ручку со встроенным замком

Алгоритм работ:

Выполнение отверстия. Процедуру можно произвести при помощи долота.

Самостоятельное выполнение

Отметить место расположения и просверлить отверстия дрелью.

• Когда все отверстия готовы, через торец монтируется замок и соединяется с ручкой.
• Во время монтажных работ необходимо следить за функциональностью механизма.
• Когда защелкивающее устройство установлено, необходимо сделать отверстия для непосредственного закрепления.

Следующим шагом является разметка пазов для язычка и ригеля. Для проведения работ потребуется долото и стамеска. Прежде чем закреплять планку, необходимо основательно проверить простоту вхождения язычка строения в паз.

Процесс монтажа

Проголосовали более 166 раз, средняя оценка 4.2

Виды элементов дверных конструкций

По способу установки есть два вида:

1. Накладные – самые простые. Установка ручки на межкомнатную дверь занимает мало времени: она просто фиксируется к поверхности двери.
2. Врезные – монтируются в отверстие, предварительно высверленное в дверном полотне.

Различают два типа врезных конструкций:

• Поворотные или ручки-кнобы. Механизм действия прост: дверь открывается за счёт поворота держателя без нажима на рукоятку. Решение установить ручку круглой формы правильное, так как они очень удобны. Есть поворотные ручки с фиксатором, блокирующим язычок замка, чтобы закрыть дверь с обратной стороны.
• Нажимные или ручки-защелки. Принцип их действия — надавливание на рычаг.

В зависимости от материала изделия бывают:

• деревянными (из разных сортов);
• пластмассовыми – такие ручки ставят для редко используемых дверей (для кладовки или ниши);
• стеклянными – изготавливают из богемского или мурманского стекла;
• каменными – самые дорогие по себестоимости, но имеющие высокий срок эксплуатации.

При выборе фурнитуры для дверного полотна придерживайтесь основного правила: материал, цвет и форма должны соответствовать характеристикам само́й двери и интерьеру. Лучше брать более прочные и дорогие изделия, которые не потребуют замены через 2-3 месяца эксплуатации.

Совет: Для дверей-купе подойдут скрытые ручки, которые не будут мешать, портить стены и обои.

Какие виды ручек существуют?

В природе можно выделить три вида дверных ручек:

• стационарного механизма;
• с механизмом нажима;
• с механизмом поворота.

Ручки стационарного образца не имеют замочного механизма. Рабочий процесс двери осуществляется посредством действия силы от себя или на себя.

Нажимный тип обладает управляемым рычажным затвором, в процессе его нажатия язычок задвигается внутрь, что позволяет двери открыться. Материалы для его изготовления чаще всего бывают следующие: обычная сталь или нержавеющего образца, латунь, алюминий или силумин, сочетающий в себе не только часть алюминия, но и сплав цинка. Для почитателей комфорта самым приемлемым вариантом станет образец, изготовленный из латуни. Материал такого происхождения отлично поддерживает в себе температуру, схожую с окружающей, что не вызывает неприятных и резких ощущений холода при соприкосновении.

Разновидности дверных ручек

Представители поворотного вида схожи с нажимными, но не имеют рычага. Благодаря их круглой форме замок отрывается за счёт поворота, а не нажатия. Отсюда и происходит их название – поворотные. Выделяют несколько образцов данного вида:

• модели с обычными защёлкивающимися механизмами;
• устройство, вбирающее в себя защелку, сочетаемую с фиксатором и замком простого формата;
• модель, в укомплектование которой входит дополнительная фиксирующая защёлка.

Выпускается еще один образец поворотных ручек, дополнительным атрибутом которого является кнопка, предназначенная для блокирования двери. Это удобный момент для комнат уединения, в том числе и родительского гнезда. Единственным отрицательным нюансом можно считать невозможность отворить дверь при отсутствии свободных рук, чего не скажешь про рычажные виды.

Сборка ручки и установка ответной защелки

В полученные отверстия дверного полотна собираются детали механизма.

Важно! Перед установкой рекомендуется тщательно продуть воздухом все высверленные отверстия. Если древесная пыль попадет в защелку, то это неизбежно приведет заеданию механизма

После продувки можно вставлять защелку в проделанное в торце отверстие и зафиксировать ее посредством пары саморезов.
Установка квадрата. Данный элемент необходимо вставить через высверленное в боковой части отверстие в специально подготовленную квадратную выемку.
Навешивание на квадрат ручек. Последовательно надевайте сначала одну дверную ручку, затем другую, прикручивая их тремя саморезами к полотну двери

Важно не перепутать правую и левую ручки, входящие в комплектацию фурнитуры.
Проверка качества сборки. После прикрепления обеих ручек проверьте механизм на работоспособность

В норме при нажиме на ручку должна срабатывать защелка.
Навинчивание декоративных колпаков. Эти элементы скрывают места крепления ручек. В нижней части колпаков под рукояткой шестигранным ключом закручивается потайной крепежный элемент.

Выполнив ряд этих действий, установку дверной ручки-защелки можно считать практически завершенной. Остается лишь один этап — врезка в короб двери ответной части защелки. Для осуществления этого мероприятия ниже предоставляется пошаговая инструкция:

• Прикройте дверь неплотно и отметьте центр защелки.
• В намеченном месте посередине короба двери с помощью сверла проделайте отверстие небольшой глубины, примерно в 10 мм.
• Сверху готового отверстия прикрепите декоративную планку, которая входит в комплект защелки. Для этого ее достаточно будет закрепить ее винтами. Проверьте работу защелки.

По сходному алгоритму осуществляется монтаж дверной ручки, совместно с которой установлен замок. Отличие двух процессов в высверливании большего по размеру торцевого посадочного отверстия и в обустройстве добавочного отверстия в боковой части двери для цилиндра замочной скважины. Остальные этапы осуществляются идентично вышеописанной схеме.

Установка дверной руки — это несложное мероприятие, которое при должном оснащении и владении установщиком элементарных столярных навыков не займет много времени. Если все действия, описанные в руководстве, были выполнены корректно, то фурнитура будет установлена корректно и эксплуатация двери будет комфортной.

Как установить дверную ручку в межкомнатной двери: инструкция

Если вы решили поменять межкомнатную дверь и не знаете, как установить дверную ручку мы вам поможет, следуйте нашей инструкции и у вас все получиться!

Необходимые инструменты

Для того чтобы установить дверную ручку в межкомнатной двери, необходимо пользоваться многими строительными инструментами, в первую очередь – шуруповертом и молотком, а также потребуются стамеска, долото, не обойтись и без дрели с набором сверл, перьевого сверла, а также рулетки, угольника, и, соответственно, карандаша.

Нужно быть очень внимательными, когда покупаете дверные ручки – они могут быть левого, либо же правого исполнения.

Так как дверные ручки фирмы Apecs имеют значительную популярность среди россиян, они и станут нам примером для рассмотрения всего процесса установки. Одним из известнейших среди материалов ручек современности считается латунь. Большинство достоинств завлекают не только производителей, но и клиентов, так как они просты в обработке, доступны по стоимости, на ощупь достаточно приятны.

Оптимальная высота установки

Зная принцип работы механизма дверной ручки (нужно лишь повернуть ручку для вхождения “язычка” во внутрь двери), на первом этапе сверлится отверстие под ручку, а также подготавливается паз под язычок. Чтобы пользоваться дверью было удобно, высоту для установки ручки нужно подбирать по уровню пояса, отмеривая от уровня пола приблизительно от 90 до 100 см. Если отталкиваться от требований ГОСТ № 6629-88, ручку для двери нужно устанавливать на высоте – четко 1 м от пола. Что касается частного сектора, хозяин имеет право выбрать место установки ручки по своему желанию.

Если дверные ручки устанавливаются в находящиеся рядом двери соседних комнат, соблюдение единой высоты ручек будет выглядеть намного эстетичней.

Если на двери присутствует фурнитура, размещение ручки в не отведенном месте может принести негативный результат. Стоит еще учитывать наличие в доме малышей, для удобства, желательно, снизить высоту при монтаже ручек на дверях в детской комнате, а также в уборной.

Как разметить дверное полотно

На следующем этапе по нашей высоте нужно прочертить с помощью карандаша и линейки-угольника горизонтальную линию, а также отметить центр предполагаемого отверстия около 60 мм на расстоянии от края двери. На такой же манер размечаем противоположную сторону двери.

Чтобы сделать разметку язычка, нужно отметить центр дверного полотна, который будет находиться на горизонтальной линии торца двери. Дальше, судя по выставленному центру, прилагается запорная планка, обводится.

Что нужно для подготовки отверстий, а также как сделать монтаж защелки

Теперь нужно просверлить, необходимые под установку дверных ручек, отверстия, которые делаются дрелью с первым сверлом нужного диаметра, что позволяет квадратом соединить ручки. Этими же инструментами сверлим теперь с торца двери на нужной глубине механизма нашей защелки.

Теперь измеряем толщину накладки, стамеской убирая лишние части до тех пор, пока планка будет иметь возможность четко зайти в полотно двери. По схеме вставляем защелку, прикручиваем ее двумя шурупами, находящимися в том же комплекте, где и ручки.

Следующим этапом будет монтаж уже самих ручек. Вначале вставляем квадрат, идущий в комплектации, который будет открывать двери.

Тремя шурупами прикручиваем к двери основание – резьбовое, которое нужно вытащить из под “шляпки” (декоративная накладка круглой формы с резьбой).

Теперь возвращаем нашу накладку на место.

Те же манипуляции проделываем со второй ручкой.

И конечно же ключом-шестигранником, входящим в комплектацию, закрепляем стопорный винт у обеих ручек, прижимающий ручку к квадрату и не дающий ей соскользнуть.

Как подготовить коробки

На последнем этапе при установке нашей дверной ручки нужно смонтировать ответную часть защелки в коробке. Чтобы все получилось, смазываем маслом язычок, закрываем дверь и делаем отметину на косяке язычком, делая уже собранной до этого момента дверной ручкой пару движений по типу «открыть-закрыть». Следом нужно приложить накладку, проворачиваемую к косяку, обвести ее по контуру вместе с внутренним отверстием.

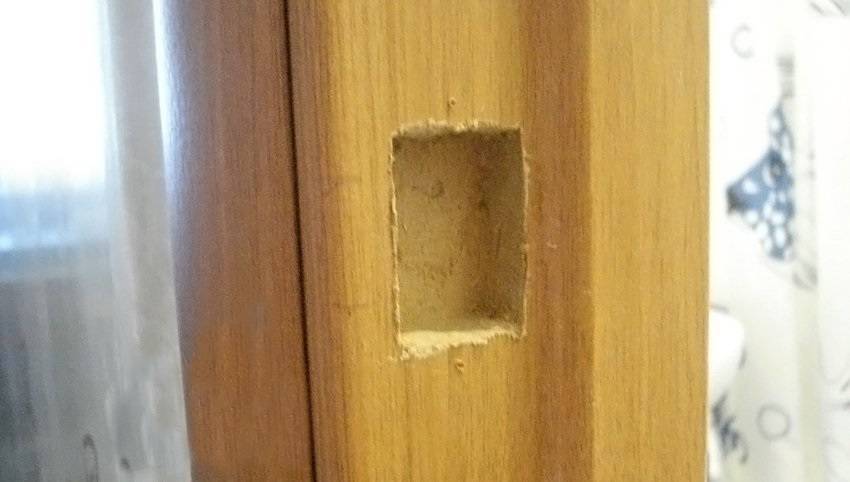

Дальше дрелью просверливаем под «язычок» защелки нужное отверстие, а остальную часть заглубляем от 1 до 2 мм, пользуясь долотом и стамеской. Прикручиваем планку двумя шурупами. Теперь делаем дрелью отверстия подходящего диаметра, предварительно отметив с помощью шила центр отверстий под шурупы. Прикрепляем к косяку планку с помощью шуруповерта.

Теги: #Как поставить дверную ручку

Как разобрать и собрать дверную ручку межкомнатной двери?

Установленную ручку-кноб можно разобрать двумя способами, в зависимости от ее конструкции. К сожалению, такие модели в большинстве своем имеют достаточно низкое качество и часто выходят из строя.

Разборка одной конструкции начинается с того, что надо осторожно поддеть и снять декоративную накладку. У накладки есть специальный паз, обычно он смотрит вниз

Открутить саморезы будет мешать шарообразная ручка, поэтому надо отжать стопорный штифт и одновременно с небольшим усилием снять ручку с центрального стержня. Как только шар ручки будет снят, выкрутить саморезы будет очень легко

У накладки есть специальный паз, обычно он смотрит вниз. Открутить саморезы будет мешать шарообразная ручка, поэтому надо отжать стопорный штифт и одновременно с небольшим усилием снять ручку с центрального стержня. Как только шар ручки будет снят, выкрутить саморезы будет очень легко.

Для разборки второй конструкции, у которой нет стопорного штифта, надо через технологическое отверстие ключом из комплекта поставки нажать на подпружинный штифт и снять шар ручки. Если длины ключа не хватает (так бывает), используйте простой гвоздь.

Затем откручивается декоративная накладка и саморезы. Если вы не можете найти через технологическое отверстие подпружинный штифт, это значит, что ручка-кноб была собрана неправильно. Поверните декоративную накладку на 180°, и проблема будет решена.

Собирается ручка в обратном порядке.

Установка ручки-кноба

Перед монтажом сначала наносится разметка основных углублений для крепежа по шаблону, за неимением которого разметка производится одновременно с врезкой составляющих.

На высоте от пола 90-100 см и отступе 6 см от внешней торцевой стороны полотна намечается первая отметка. На торце наносится осевая линия и отмечается центр углубления для язычка.

Для того, чтобы ответная планка защелки находилась заподлицо с покрытием полотна, во внешней торцевой части двери при помощи стамески и молотка выбирается небольшое прямоугольное углубление по размеру боковой планки и глубиной 0,3-0,4 см.

При помощи накладки в виде коронки на 50 мм дрелью выпиливается отверстие насквозь на месте первой отметки. Постарайтесь, чтобы края спила были ровными, без повреждений и потери привлекательности двери.

С торца двери на размеченном центре перьевым сверлом пропиливается заглубление, глубина и диаметр которого соответствуют корпусу запора. Не стоит выпиливать отверстие насквозь, так как это может спровоцировать повреждение филенки. Защелка вставляется внутрь заглубления и фиксируется метизами.

Перед тем, как поставить ручку-кноб, ее придется разобрать на части при помощи шестигранного ключика, что идет в комплекте. Половинка кноба с прямоугольным штырем вставляется в сквозное отверстие через защелку на межкомнатную дверь и завинчивается с одной стороны. С другой на штырь нанизывается вторая часть кноба и завинчивается болтом. С каждой части завинчивают саморезы, которые затем скрываются за декоративными накладками.

Чуть прикрывается створка с установленной ручкой, на дверной раме намечается расположение верхней и нижней части язычка. Угольником замеряется промежуток между краем створки и центром торцевой планки запора, после чего получившиеся параметры дублируются на дверной раме.

На получившуюся на дверной коробке разметку накладывается вторая планка, по размерам которой при помощи стамески и молотка выбивается небольшое углубление. Коробка выбивается на такую глубину, чтобы туда поместился выдвинутый язычок и боковая планка. После чего планка прикручивается метизами над пазом.

Некоторые модели кнобов оснащены специальными пластиковыми вставками, которые вставляются внутрь пазового отверстия под язычок и скрывают крепеж. Такую вставку можно приобрести отдельно в специализированных отделах.
Монтаж нажимных ручек проводится аналогичным образом.

Процесс установки защелки

Как установить защелку на межкомнатную дверь самостоятельно? Накладные защелки не вызывают проблем при монтаже, так как крепятся на дверь крепежными болтами. Для установки врезной защелки потребуются следующие инструменты:

• маркер и рулетка для разметки;
• дрель, дополненная набором сверл и коронкой по дереву;
• стамеска;
• молоток;
• шуруповерт (набор отверток).

Установка межкомнатной защелки производится следующим способом:

1. на первой стадии необходимо нанести разметку на дверное полотно для монтажа устройства. При нанесении разметки отмечаются:
   • область установки запорного механизма;
2. область монтажа дверной ручки;
3. область нахождения планки;
4. места крепления устройства;

Предлагаем ознакомиться: Установка маяков на пол без лазерного уровня

Разметку можно нанести более точно, если использовать шаблон.

1. на втором этапе высверливаются отверстия для монтажа элементов устройства. Отверстие для запорного механизма просверливается перьевым сверлом соответствующего диаметра, а отверстие для ручки – коронкой;

Подготовка отверстий для крепления защелки

1. на торце двери образуется ниша для монтажа планки защелки;

Выемка для крепления планки

1. крепится запорный механизм. Для этого устройство вставляется в подготовленное отверстие и фиксируется торцевая планка;

Установка и крепление механизма защелки

1. устанавливается и закрепляется ручка устройства;

1. на дверной коробке монтируется ответная планка – устройство, предназначенное для захвата запорного язычка. Перед креплением производится разметка и сверление крепежных отверстий, а также выемка древесины.

Монтаж ответной планки на дверной коробке

Более подробно процесс самостоятельной установки защелки рассмотрен на видео.

Ознакомившись с видами защелок и способом установки устройства, представленными в статье, подбор и монтаж не вызовут трудностей.

Рекомендации по установке ручки

Удобнее выполнять работу тогда, когда дверь снята с петель. Так работать намного удобнее. Поэтому не спешите устанавливать ее на свое место сразу же после покупки. Когда же снять ее не получается, то нужно хорошенько зафиксировать ее, чтобы полотно не двигалось при работе. Именно так можно четко и правильно выполнить разметку и врезать замок.

Еще один важный момент – ознакомится с инструкцией к ручке. Мы привыкли прибегать к ней только после неправильных действий. Однако, чтобы избежать их, нужно всего лишь прочитать инструкцию сначала. В ней будут указаны все размеры, благодаря которым удастся в идеале подобрать диаметр пера и коронки.

Теперь можно рассмотреть инструкцию к установке, что поможет вам справиться с задачей быстро, легко и без ошибок. А для тех, кто впервые берется за такие работы будет предоставлено наглядное видео.
