Технология, процесс, способы и методики изготовления своими руками, силами, в домашних условиях: как правильно ковать, сварить, сборка, покраска, как сделать систему затвора, легко и недорого
Представленная далее инструкция по изготовлению ворот своими руками включает все этапы производства: подготовка элементов, указание необходимого оборудования и инструмента, сборка, покраска и монтаж. Чтобы воплотить в жизнь подобный проект, исполнитель должен обладать соответствующим навыками
Приобрести их возможно освоив операции ковки или уделив внимание обучению кузнечному делу в учебном заведении, самостоятельно, на мастер-классах
Необходимые материалы: профиль, прутки, декоративные детали
Для изготовления исполнителю потребуются профильные трубы для каркаса и прутки (круглого или квадратного сечения) для орнамента. Альтернативой является приобретение готовых деталей. Для придания конструкции закрытости необходимо купить листовой металл, поликарбонат, деревянные доски или профнастил.
Необходимое оборудования: кондуктор, станок и прочие
Для производства ворот исполнителем могут использоваться специальные станки (улитка, гнутик, волна, для торсировки) или инструменты и приспособления для ручной работы: кондуктор, наковальня, молот, вилки.
Рабочий проект
Несложный проект нужен для упрощения рабочего процесса. Простая схема поможет не забыть все параметры деталей, а также количество материала, которое надо купить. Существует два способа установки конструкции:
- Одностворчатые ворота. Такой способ в основном используется для калиток или нешироких ворот. Это обусловлено рядом минусов. Появляется большая парусность — при ветре створку будет тяжело удержать, и возможна деформация петель. Придется усиливать каркас, а это повлияет на перекос опоры, поскольку образуется большая масса.
- Двустворчатые ворота. Этот вид ворот более востребован. Можно избежать такой деформации, как в первом варианте, но появятся лишние расходы на изготовление конструкции на две створки, а также на дополнительные петли. Однако есть большой плюс — ворота более устойчивые и на столбы оказывают минимум нагрузки.

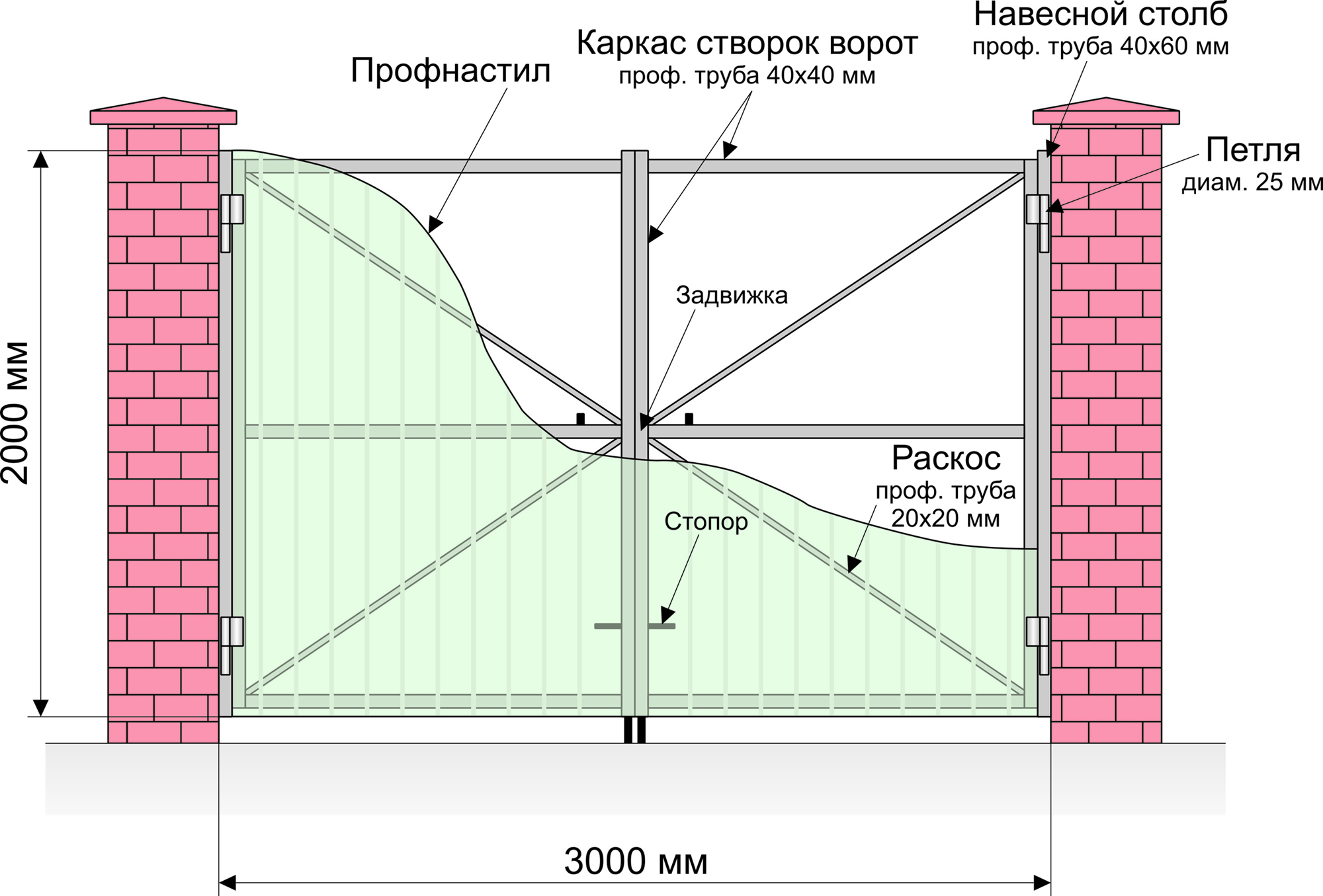

Чертежи ворот из профнастила своими руками должны учитывать ширину створок, конфигурацию каркаса и количество опор — их глубину и высоту. Также надо определить высоту и ширину изделия и указать в проекте, будут ли дополнительные декоративные элементы. Далее вычисляется величина калитки, которая может устанавливаться внутри ворот или отдельно. Учитываются зазоры между колоннами и конструкцией.
На схеме указываются места расположения шарниров, замка и шпингалетов, которых должно быть 3 штуки. Один шпингалет, горизонтальный — для калитки, а последние, которые фиксируют конструкцию, устанавливаются на нижнюю часть ворот в вертикальном положении. В обязательном порядке в чертеж ворот вносятся детали, усиливающие каркас створок. Надо определиться с их расположением. Будут ли они крестообразной формы или просто установятся по диагонали
В любом случае важно учитывать любую мелочь
Инструкция по самостоятельному изготовлению кованой калитки: подготовительный этап
Декоративные особенности таких конструкций в первую очередь зависят от того, каким методом была изготовлена калитка. Существует два популярных способа производства кованых изделий: холодная ковка и горячая. В первом случае для производства используются различные формы и приспособления, посредством которых сгибается металл. Этот метод является наиболее популярным на сегодняшний день, так как позволяет выполнить кованую калитку своими руками.
Горячая ковка не так распространена, так как требует наличия профессионального оборудования. Некоторые умельцы используют для нагрева металлических прутьев бюджетные инструменты (например, газовую горелку).
Чтобы сделать кованую калитку своими руками нужно создать эскиз
Перед тем как приступить к самостоятельной сборке кованой конструкции, следует провести соответствующую подготовку. Такая работа включает в себя два действия: составление эскиза и организацию разметки. В случае необходимости можно взять из интернета готовый эскиз кованой калитки. Фото таких чертежей без труда можно найти на профильных сайтах. Кроме этого, потребуется подготовить все нужные для этой работы инструменты:
- станок (для формовки фигурных деталей);
- сварочное оборудование;
- молоток;
- клещи и плоскогубцы;
- напильник.
- измерительная рулетка.
Кованая калитка и забор могут быть расположены на разной высоте
Проект должен учитывать, из какого материала будут формироваться фигурные элементы. Как правило, для этих целей используются прутья, диаметр которых варьирует от 10 до 14 мм. Такие размеры идеально подходят для отдельных деталей кованых ворот и калитки. Эскизы, фото, а также инструкция по сборке – все это необходимо учесть во время работы.
Создавая калитку своими руками нужно подумать и о материалах для художественных элементов
Ковка и сварка калитки своими руками: рекомендации
Самостоятельное производство отдельных элементов ковки является довольно сложным занятием. Для того чтобы упростить работу, можно приобрести сложные фигурные элементы, которые выполнить вам не под силу, отдельно. Это позволит значительно упростить и ускорить работу.
Сборка калитки начинается с организации каркаса. Как уже говорилось выше, для этой цели необходимо подготовить профтрубы. Все отдельные элементы потребуется выложить на ровную поверхность и соединить их с помощью сварки
Важно запомнить, что для начала стоит выполнить прихваты, после чего проверяется, насколько ровным получился каркас
Устанавливаю кованую калитку нужно убедиться в том, что ее размеру соответствуют эскизу
Далее измеряются габариты конструкции и сверяются с размерами, указанными в эскизах. Если все выполнено правильно, то тогда можно приступить к капитальной заварке каждого стыка. Перед этим рекомендуется изучить фото кованых калиток. Цена и расход материала самостоятельно собранной конструкции может быть в несколько раз ниже покупных аналогов, причем такие изделия в красоте не уступают заводским аналогам.
После сборки каркаса необходимо изготовить кованые составляющие. В домашних условиях рекомендуется использовать холодную разновидность формовки. Все отдельные элементы нужно тщательно измерить, так как они обязательно должны совпадать с рисунками, указанными в эскизе. Если вы не уверены в своих силах, то тогда лучше всего купить кованые ворота с калиткой или отдельную конструкцию для изгороди.
Кованые художественные элементы привариваются к калитке отдельно
Специалисты рекомендуют обратить внимание на то, что при сгибании деталей необходимо быть очень внимательными. Это связано с тем, что неправильно согнутое изделие практически невозможно исправить
После изготовления нужного количества кованых элементов производится их распределение по полотну калитки. Затем остается только приварить их. Таким образом производится сборка калитки своими руками.
Приобретение кованой калитки позволяет подчеркнуть индивидуальность вашего участка. Декор забора, ворот и створки может быть самым разным и зависит от множества факторов. Но основным из них является ваш вкус. Современные станки позволяют изготовить очень красивые и замысловатые узоры, способные стать украшением, независимо от особенностей окружающего ландшафта.
Размер ворот для въезда на участок
Захватывать чужую, общедомовую земельную территорию категорически нельзя
Именно поэтому важно расположить створки, чтобы избежать лишних вопросов, претензий соседей. Само расположение необходимо грамотно продумать, обеспечив себе нормальный, удобный заезд, не препятствуя движению остальных машин
Важно улавливать момент: улица – общая собственность, поэтому многие СНиПы рекомендуют делать створки открыванием внутрь. Однако практически осуществить это непросто, потому что, открывая двери внутрь, хозяин дачного участка «крадет» площадку двора
Створы установленные открыванием наружу, нужно максимально осторожно открывать. Запрещено затруднять заезд других участников движения, строить слишком близко к проезжей части
Материалы для распашных ворот
Металлические распашные ворота для дачи или гаража можно назвать традиционным вариантом оформления въезда. Создаются они под размер проема. Учитывается, также, направление открытия дверей.
Стильные металлические распашные ворота
В целом, такая конструкция довольно проста, а чертежи металлических распашных ворот можно найти даже в интернете. Состоят они, как правило, из двух створок, представляющих собой несущую раму в облицовке. Поскольку створки усаживаются на петли, открываются они вполне бесшумно, даже имея приличный вес.
Ворота из металла — надежное ограждение для вашего двора
Металлические ворота с калиткой с деревянными элементами и элементами ковки
Кованые распашные ворота с калиткой
Обязательной составляющей дачных ворот является калитка. Она может быть расположена отдельно или встроена в саму конструкцию. Довольно популярны нынче гаражные металлические распашные ворота с калиткой.
Металлические ворота с калиткой в стиле рустика
Идея! Даже если в Вашем гараже установлены обычные ворота, можно вырезать в них калитку. Вам не придется всякий раз отпирать навесной замок, который в морозы замерзает, или расчищать снег, чтобы попасть в гараж, скажем, за хранящейся там картошкой.
Наиболее привычными являются железные ворота. Однако сегодня металлургическая промышленность предлагает массу более интересных вариантов облицовки. Это могут быть сэндвич-панели или прочная оцинкованная сталь. Большой популярностью, ввиду своей практичности и легкости, пользуются металлические распашные ворота из профнастила. Особенно элегантно смотрятся ворота, украшенные ковкой.
Ворота загородной усадьбы с калиткой
Распашные ворота и калитка с кованым узором
Технология изготовления распашных ворот: начало работ
В первую очередь нужно заняться установкой несущих столбов для будущего заезда на территорию коттеджа. Глубина для бетонирования опорных столбов – не более 1м. В качестве столба можно использовать трубу из металлического профиля. Сечение трубы – 1м на 1м. Как вариант, трубу из металлопрофиля можно заменить деревянными брусками или бетонными столбами – зависит от сложности выполняемых работ.
Для приготовления раствора для бетонирования понадобится:
- Речной песок;
- Цемент;
- Мелкий щебень.
Пропорции для замешивания песка и щебня в растворе бетона 1:4. После того, как установленный столб был залит раствором бетона, ему нужно дать постоять не менее недели для закрепления бетонного раствора.
Комплектация деталей для изготовления распашного воротного портала
- Опорный столб для ворот в нужном по чертежу количестве;
- Каркас для въездного портала;
- Раскосы;
- Рёбра жёсткости;
- Определённое количество петель для створок;
- Задвижки для фиксирования створок в раскрытом виде;
- Замочный механизм;
- Дополнительная установка механизма для открытия створок автоматическим способом.
Ворота распашные с расположенной калиткой внутри
Пока бетон просыхает и схватывается, можно взяться за изготовление воротного полотна. Металлические трубы покрываются антикоррозийной грунтовкой. Для полного высыхания, в зависимости от количества слоёв, может потребоваться несколько суток.
Примечание: Если установка ограничителей для створок является в большинстве случаев обязательным мероприятием, то пружинистые фиксаторы обеспечат дополнительную фиксацию створок и обязательной установки не требуют.
Следующим этапом запланирована сварка рам для установки воротного полотна. Профильная труба с сечением 60×30×2 мм необходима для сварки каркаса. Для внутренней трубы характерно сечение 40×20×2 мм. Для приваривания труб используются специальные прихватки в 20мм. Расстояние шага – не более 25 см.
Каркас рамы практически готов. Всё, что осталось – это зашлифовка сварочных швов. Для выполнения данного вида работ понадобится болгарка и шлифовальный круг. В завершении необходимо нанести грунтовку на полотно и оставить до застывания. Грунтовать можно в 1-2 слоя, в зависимости от плотности раствора и того, насколько хорошо она ложится на поверхность металлического каркаса.
Алкидная эмаль для покраски рам и створок воротного портала
Многообразие лакокрасочных материалов для покраски ворот
Алкидная эмаль – следующий шаг. Алкидная эмаль (иногда ещё её называют алкидная краска) используется как дополнительный антикоррозийный слой. У них хорошие показатели устойчивости к истиранию, в отличие от прочих лакокрасочных материалов; им не страшны солнечные лучи и непогода.
Общий срок эксплуатации значительно продлён в сравнении с другими красками за счёт усиленного состава. Они хорошо держат яркость и цвет. Текстура не повредится даже при использования минеральных масел или агрессивных моющих средств.
Для лучшего эффекта желательно наносить алкидную эмаль в 2-3 слоя. Такая защитная плёнка продержится на каркасе и створках не менее 3-5 лет и способна пережить даже жуткие морозы до -50 °С. Что же касается жары, как правило, даже при потолочных показателях температуры в +60 °С нанесённая текстура не то, что не повредится – она даже не потеряет своего блеска. Именно поэтому при выборе среди великого множества лакокрасочных изделий большинство отдаёт своё предпочтение именно алкидным эмалям.
Варианты конструкций гаражных ворот
В зависимости от способа открывания, принципа работы створок ворота бывают нескольких типов.
Распашные
Распашная конструкция хороша следующим:
- Монтаж, стройматериалы и фурнитура в разы дешевле, чем у других видов.
- Их удобно утеплять, что позволяет сохранять тепло внутри помещения даже зимой.
- Такие ворота несложно сделать самому.
- Для установки не требуется много пространства.
- Возможен монтаж электрического двигателя для подключения автоматической системы управления воротами.
Делают одну или две створки. Открывать их можно как наружу, так и внутрь (на выбор хозяина).
Недостатком считается то, что зимой придется расчищать въезд от снега.
Подробную инструкцию по установке распашных ворот из профнастила.
Откидные (подъемно-поворотные)
На вид это цельный щит из профилированного, железного или стального листа, который полностью закрывает дверной проем.
Регулируется работа системой рычагов, электродвигателем и редуктором.
Пользователи отмечают достоинства таких ворот:
- надежные;
- не занимают свободного пространства;
- поддаются теплоизоляции;
- автоматизируются.
Но и минусов у подъемной конструкции с поворотным механизмом достаточно.
- Не подходят для частой эксплуатации.
- Уменьшают высоту проема в среднем от 20 до 30 см.
- Важна точность установки, поэтому рисковать делать их самому не стоит.
По этим причинам откидные ворота не столь популярны среди домовладельцев.
Откатные
Состоят из одной створки. Фиксируются к направляющему верхнему профилю. Работают за счет движения роликов по нижнему рельсу.
При открытии ворота механическим (вручную) путем или с помощью дистанционного управления (автоматика) откатываются по направлению вдоль стены.
Плюсы:
- Откатные ворота обладают повышенной взломостойкостью.
- Во время работы не занимают свободного места.
- Могут быть автоматизированы.
- Открытие не зависит от наличия снега на участке.
Минусы:
- Существенный недостаток в том, что стена, по которой смещается створка, должна быть больше по ширине, чем сама створка.
- При интенсивном использовании отмечается быстрый износ набора роликов.
Раскладные (подъемно-секционные)
Насчитывают несколько горизонтальных секций, соединенных между собой петлями. Подъемный механизм расположен на потолке помещения.
Материал секций – сэндвич-панели.
При открытии створка поднимается вверх по направляющим профилям, расположенным по бокам, и фиксируется в горизонтальном положении на потолке.
Простой конструкцию назвать сложно. ЭТО не самый лучший вариант самодельных ворот. Монтаж рекомендуется заказывать у специалистов.
Из плюсов таких дверей:
- автоматизированная система управления;
- аккуратный внешний вид;
- шумоизоляция;
- теплоизоляция;
- экономия свободного пространства;
- длительный срок службы;
- стандартные размеры проема.
Из минусов:
- высокая цена материалов, установки;
- плохая устойчивость к взлому.
Роллетные (рулонные)
Это полотно из множества пластин, образующих цельную створку. При открытии рольставня сворачивается в рулон, наматываясь на короб (фиксируется внутри или снаружи помещения).
Роллетные ворота подходят только для гаражей с высокими потолками. Зачастую применяют под помещения с большой площадью, рассчитанные на несколько автомобилей.
Из плюсов:
- Производятся из легких материалов.
- Компактны в сложенном виде.
- При малом весе прочны и устойчивы к взлому.
Управляются ручным либо автоматическим способом.
Створчатая конструкция на случай прекращения подачи электроэнергии имеет функцию аварийного подъема.
Складные (гармошка)
Относится к секционному типу ворот. Детали располагаются вертикально. Центральные части крепятся между собой шарнирами, крайние монтируются по принципу распашных створок ‒ петлями к коробу. Усиливающий крепеж зафиксирован по нижней, верхней направляющей (зависит от модели).
Материал секций:
- дерево;
- легкий металл (алюминий);
- сэндвич-панели.
Гармошка отличается необычной формой.
Достоинства:
- Ее удобно открывать, закрывать.
- Каждую из секций можно ремонтировать по отдельности, без демонтажа всей конструкции.
- Обойдутся недорого.
Недостатки:
- Быстрый износ комплектующих.
- Низкая устойчивость к взлому.
