Установка доводчика на пластиковую дверь: как правильно поставить устройство

Преимущества и недостатки дверных доводчиков для входных дверей

Популярность подобных устройств обусловлена их неоспоримыми достоинствами:

защита дверного полотна от ударов во время открытия и закрытия;
увеличения срока службы фурнитуры, так как плавное движение двери способствует уменьшению эксплуатационной нагрузки;
обеспечение требуемого положения створки в закрытом положении;
регулирование скорости закрывания створки;
безопасная эксплуатация дверной системы, что особенно актуально для семей с маленькими детьми.

Устройство обеспечивает точное позиционирование створки

Из недостатков следует отметить сложность установки и регулирования, высокую стоимость моделей, имеющих более широкие функциональные возможности.

Устройство сложно отрегулировать

Установка внешнего доводчика своими руками

Первое, что нужно сделать – это правильно нанести разметку. Все фирмы производители кладут шаблон в коробку с устройством, по которому оно и крепится. Его можно приклеить к полотну скотчем, а потом наметить через него места крепления. Схема-шаблон снимается, а разметка остается.

Дрелью и сверлом делаются отверстия под саморезы. Рекомендованная глубина сверления составляет 15 мм. Корпус доводчика крепится к двери так, чтобы регулирующие винты были обращены к петлям. При этом его установка должна быть строго параллельная двери.

Ножка разбирается на две части (если он собран) и крепится лапка тяги. Далее на четырехгранный вал надевается и фиксируется винтом основной рычаг. Крепить его нужно строго под углом 90 градусов. Нанесение стопорящей жидкости на винт обязательно. При установке своими руками для этих целей можно использовать любую краску.

Ответный рычаг переводится перпендикулярно двери и настраивается его длина. После этого обе части рычага соединяются, и фиксируются с помощью болта. Крепление всех элементов должно быть надежным, поскольку доводчик постоянно испытывает нагрузку при открывании и закрывании полотна.

После регулировки устройства, монтаж можно считать законченным. Для уверенности, что он выполнен правильно, проверьте работу двери. Она должна закрываться плавно и без рывков.

Руководство к установке доводчика на дверь своими руками

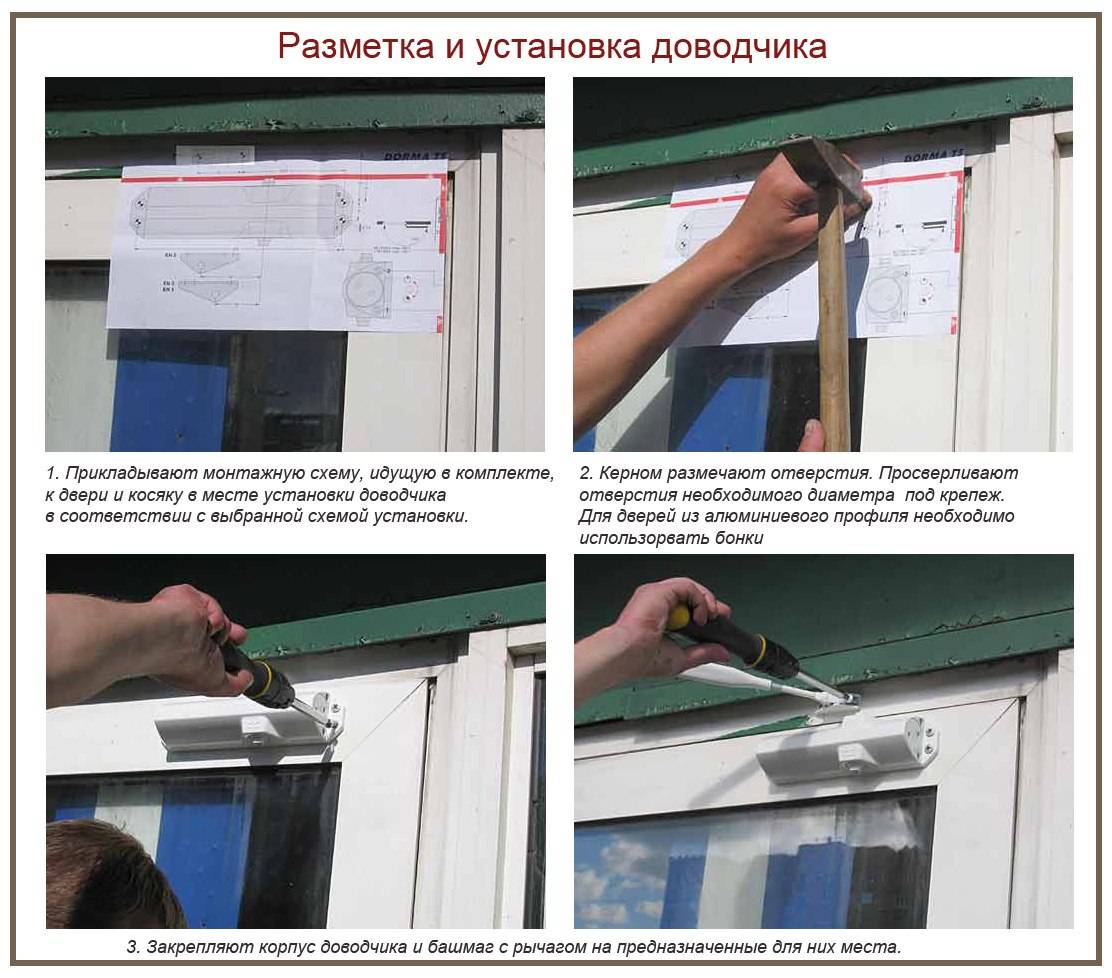

Производители возвратного механизма дают монтажную схему, которая вычерчена в натуральную величину. Ее накладывают на дверь, чтобы разметить установку. Цветом помечена линия двери, сторона створки с петлями и нанесены другие указатели.

Пошаговая инструкция:

технологическую схему крепят на дверь скотчем;
керном или другим инструментом размечают отверстия;
по схеме ориентируют доводчик, чтобы он стал торцом с винтами в бок с петлями;
крепят коробку прибора;
разъединяют рычаг на две части, закрепляют лапку рукоятки к полотну;
вторую часть рычага фиксируют к доводчику.

Регулируемая сторона рычага для полотна с защелками ставят на 90° к двери так, что створка доводится до почти зарытого состояния. Длину рычага сокращают, чтобы получился легкий нажим для защелкивания.

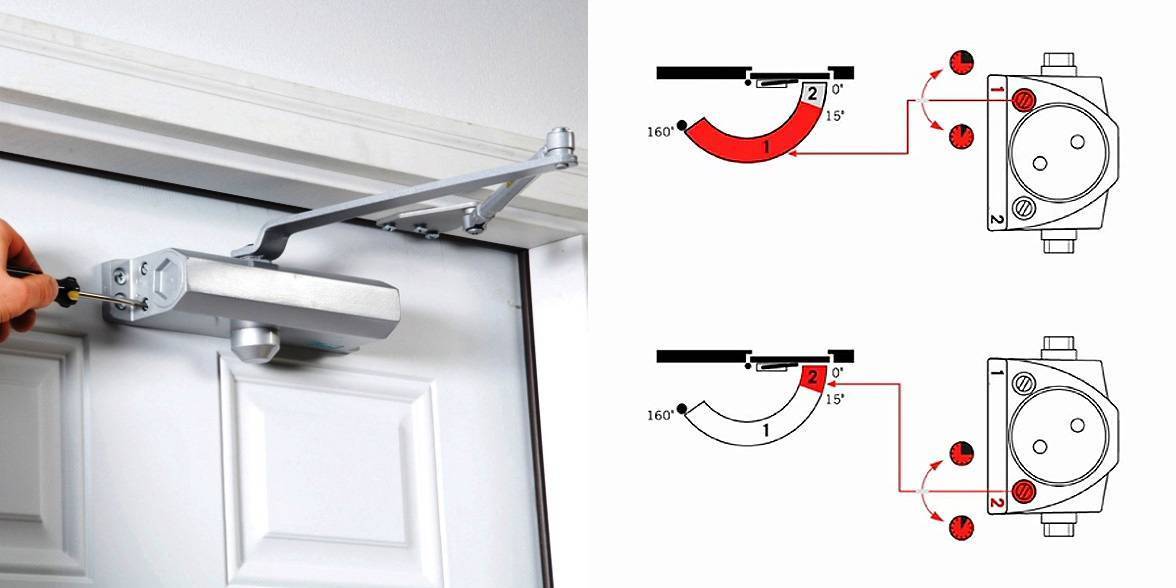

Регулировка и настройка доводчика

Конструкции приборов отличаются, регулировочные элементы могут располагаться в разных местах. Для настройки используют руководство из технического паспорта.

Общие правила для всех винтов:

если вращать по часовой стрелке, мощность и скорость закрывания будет увеличена;
поворот против часовой стрелки уменьшает силу и тормозит полотно.

Регулировку проводят плавно, не крутят винты на несколько оборотов сразу. Иногда достаточно ¼ или ½ оборота. Если сильно нарушить баланс работы, на восстановление начального положения уйдет много времени. Для регулировки закрывания и скорости доводки используют различные элементы. Винты вращают понемногу до того состояния, пока створка не будет плавно приходить в закрытое положение.

Особенности установки скрытых доводчиков

На той стороне полотна, где расположены петли, размечают место для доводчика. Измеряют размер цилиндра по длине, на сверле ставят отметку, чтобы не сделать слишком глубокое отверстие. Сверлят гнездо, ставят в него цилиндр, чтобы фиксирующая планка прижималась к площади полотна.

Пластину обводят карандашом, вынимают цилиндр, в полотне зарезают выемку под планку. После второй вставки корпуса проверяют закрывание, отмечают соответствующее место на откосе. Поступают, как с предыдущей пластиной — делают выборку, чтобы утопить.

Планку с цилиндром крепят к полотну, плоскогубцами оттягивают наружную деталь от внутренней до того положения, когда покажется малый отрезок цепи. Надевают фиксатор, который крепят в растянутом положении. Наружную планку прикручивают саморезами к выборке на откосе дверного проема. После этого убирают фиксатор, и контролируют работу доводчика.

Устройство дверных доводчиков

Это механическое устройство обладает способностью накапливать потенциальную энергию в момент открывания двери. Далее энергия, накопленная доводчиком, расходуется с целью плотного закрытия двери. Аккумулирует (накапливает) энергию обычно мощная пружина.

Схема шестеренно-реечного доводчика

Прицип работы доводчика, имеющего реечную передачу и гидравлический контур

Доводчик обладает:

внутренним гидравлическим контуром;
реечной передачей усилия.

На оси рычага установлена шестерёнка. При открывании двери она, проворачиваясь, через рейку передает поршню поступательное движение. Поршень сжимает пружину.

Открывающее внешнее усилие снимается (человек не стремится шире открывать дверь). Тогда усилия пружины направляются на возвращение ее в исходное состояние. Пружина толкает поршень, шестерёнка начинает вращаться. Усилия шестерёнки передаются на систему рычага доводчика.

Разрез корпуса реечного доводчика

За счет каналов и полостей, по которым происходит перетекание масла, система работает плавно. Путем изменения внутреннего просвета каналов удается с предельной точностью отрегулировать плавность функционирования работы всей этой системы.

Указанная схема в основном используется при разработке доводчиков с рычажной передачей усилия. И этот вариант наиболее распространен.

Схема доводчика с кулачковым механизмом

Устройство доводчика с кулачковым механизмом

Доводчик обладает кулачковым механизмом. Кулачок установлен на оси рычага. Форма кулачкового механизма сложная эксцентричная, так называемая сердцевидная. Его подпирают с двух сторон ролики.

Такую схему чаще используют при конструировании доводчиков:

с канальным расположением тяги;
с механизмами скрытого размещения.

Это интересно: Как установить доводчик на металлическую дверь — выкладываем во всех подробностях

Сколько стоят доводчики для входной двери – обзор цен

Если вы решили приобрести доводчики для входных дверей, цена может стать решающим фактором при выборе. Предлагаем познакомиться со средней стоимостью популярных моделей:

Модель	Производитель	Характеристики
Доводчик №4S	«Нора-М»	Выдерживают нагрузку 120 кг. Вес – 2.24 кг. Силуминовый корпус.
DC-20.3/0950/065-A1-W	«Apecs»	Для левых и правых створок. Вес – 1.2 кг.
Ls-22Silver	«Rezident»	Выдерживает нагрузку 40 кг. Морозоустойчив до -35°.
РДП-6	Рандисс	Подходит для дверей с весом до 100 кг и углом открывания до 100°. Может эксплуатироваться при температуре от -50°С до +50°С.

Предлагаем узнать мнение пользователей о некоторых моделях:

~~доводчик дверной Apecs~~

~~доводчик дверной морозоустойчивый Koral HD-132~~

Watch this video on YouTube

Монтаж механизма

Приобретая изделие, которое будет устанавливаться на дверь своими руками, необходимо иметь в виду, что в комплекте должны быть:

Доводчик.
Тяга из рычагов.

Комплект устройства

Метизы для крепежа.
Схема или чертежи доводчика для монтажа конструкции.

Схема монтажа механизма

Установку фурнитуры можно выполнять на входном блоке: на коробке и на полотне, что зависит от назначения конструкции.

Монтаж бывает:

Внутренний, как на фото. Это самый распространенный способ установки конструкций для наружных дверей, при этом изделие крепится в проеме.

Внутренний монтаж доводчика

Наружным.

Прилагаемая в комплекте схема монтажа, выполненная в натуральную величину, позволяет качественно установить аксессуар и избежать ошибок в процессе.

Для этого:

Схема монтажа скотчем наклеивается на дверь.

Монтаж доводчика

Дальнейшие действия выполняются по указаниям, предлагаемым инструкцией:
Делается разметка.
Сверлятся отверстия.
Крепится корпус.
Монтируется рычажная тяга.

Крепление механизма

Это две половинки, связанные между собой резьбой.

Рычаг регулируется по длине, что определяет угол открывания двери, примерно 90°.
При правильном монтаже всех элементов конструкции, устройство будет работать качественно, без сбоев.

Примеры монтажа конструкций

Настройка доводчика

Правильная регулировка установленных элементов может выполняться, если разобраться с винтами, которые входят в состав конструкции.

Схема настройки устройства

На многих моделях имеются специальные винты, расположенные на декоративной крышке их корпуса. На некоторых, винты расположены на торцевой стороне корпуса и обозначены цифрами 1 и 2. Винтом 1 регулируется изменение угла открытия двери, он может достигать 180°. Винтом 2 изменяется скорость закрытия створки.

При регулировке доводчика:

Изменяется угол открытия дверного полотна в пределах от 90° до 180 °.
Корректируется ускорение закрытия регулировкой винта 2.
Дверь открывается до рабочего угла и отпускается.
Вращением винта 2 обеспечивается регулировка плавности хода дверного полотна на последних 15°, чтобы гарантировать надежное ее закрытие.
Больших усилий при выполнении регулировки прилагать не стоит.
После 1/4 оборота винта, двери будут закрываться с замедлением.

Регулировка доводчика

Доводчик использовать можно длительное время, если настройка будет производиться регулярно. Необходимо иметь в виду, что принудительное придерживание дверей для проветривания и подпорка ее разными предметами, может привести к увеличению нагрузки на сальники и поршень доводчика.

Это станет причиной выдавливания масла из корпуса и выхода доводчика из строя. Ответить на вопрос, как заправить доводчик дверной правильно, поможет лишь специалист. Каждая конструкция имеет свои особенности.

Уход за доводчиком

Устройство механизма

Для максимального продления срока службы дверного доводчика, нужно поддерживать исправность этого механизма, регулярно проверять состояние его основных деталей:

Чтобы избежать проблем с появлением коррозии, должна проводиться регулярная обработка металлических фрагментов и смазка их для плавности хода.
Необходимо выполнять периодически регулировку настроек в соответствии с параметрами двери.
Нельзя ничего подкладывать под открытую дверь.
Нельзя дверь тянуть «на себя», для ускорения этого процесса.
Противопоказано «помогать» двери закрыться, придерживая ее.

Будет ли это встраиваемый доводчик или любой другой тип его, при правильном монтаже и эксплуатации такое устройство позволит контролировать процесс открывания и закрывания конструкции. Это предотвратит разбивание стекла, а иногда и вываливание стены в доме при установке металлических дверей.

Монтаж

В зависимости от производителя и модели монтаж доводчика может иметь незначительные отличия. Поэтому перед началом работ нужно изучить инструкцию и придерживаться этих рекомендаций. В комплект входят все необходимые крепежные элементы.

Сначала крепится рычаг и монтируется доводчик. Жесткий рычаг надевается на специальный выступ в нижней части корпуса и затягивается винтом с гайкой. Для предупреждения раскручивания ее покрывают стопорящей жидкостью или краской. Регулируемая штанга устанавливается отдельно. После регулировки длины тяга и рычаг соединяются при полностью закрытой двери. Для этого достаточно свести их вместе и придавить пальцами до щелчка.

Встраивается на место заглушка и проверяется работоспособность. Створка должна плавно открываться-закрываться, без рывков и чрезмерных усилий. При этом не должно быть посторонних звуков типа скрежета или постукивания, дверь не должна скрипеть.

Как установить доводчик двери

Установка различных видов дверных доводчиков начинается с подготовки необходимых для работы инструментов. Нужно запастись:

дрелью со свёрлами подходящего размера;
линейкой;
карандашом;
отвёрткой.

Для выполнения крепления чаще всего используется сверло «3». В целом, при выборе размера насадки следует учитывать сечение крепежа.

Определение схемы установки

Правильная установка доводчика на входную или межкомнатную двери должна начинаться с изучения схемы монтажа. Для этого нужно учесть строну открывания дверных створок. Если они открываются вовнутрь, то главную часть ставят на створку, а рычаг – на дверной косяк. Когда входные группы открываются наружу, то основную деталь монтируют на косяк, а рычаг – на дверное полотно. В обоих вариантах винты, отвечающие за регулировку, должны быть расположены со стороны дверных петель для возможности проведения настройки блока.

Применение шаблона

Вместе с устройством поставляется специальный шаблон, показывающий, как правильно поставить комплектующие доводчика. Он является калькой для отверстий, поэтому подготовительный процесс нанесения отметок не занимает много времени. Для каждого элемента доводчика на шаблоне уже есть метки. Для разных моделей определённого класса разметка отмечена конкретным цветом. Рядом с маркировкой всегда указывается класс механизма. Шаблоны – двухсторонние, что позволяет использовать их при установке на открывание в разные стороны.

Пошаговая установка

Чтобы установить доводчик для двери, нужно сделать отверстия. Для этого следует совместить горизонтальную красную линию на шаблоне с верхним краем дверной створки, а вертикальную – с линией петель. Черту, идущую вертикально, нужно прорисовать карандашом для точности определения линии петель.

После этого надо найти на шаблоне отверстия под определённый класс доводчика и перенести их шилом на дверь или косяк. Затем сверлом делаются отверстия в отмеченных местах. Перед установкой стальные доводчики нужно разъединить, так как корпус и рычаг устанавливаются по отдельности. Этапы монтажа следующие:

прикручивается корпус;
к нему подсоединяется рычаг тяги, который надевается на нижний выступ главной детали;
рычаг соединяется с тягой с помощью совмещения их совпадающих частей.

Главное в проведении качественного монтажа – придерживаться инструкции. Все работы по установке занимают не более получаса.

Особенности установки скрытых доводчиков

Скрытый доводчик на дверь бывает напольным, верхним или в виде петель. Напольный механизм ставят вместе с дверной группой. Чтобы установить скрытые доводчики для межкомнатных дверей, следует для них сделать в створке отверстие, стараясь не повредить наружную облицовку. Крепление проводится по общей схеме.

Как поставить на калитку

Чтобы поставить дверной автодоводчик на уличные ворота, нужно определиться с местом его крепления. Если у калитки есть верхняя перекладина, то механизм ставят на неё. Если её нет, то тягу устанавливают на боковую стойку, развернув её вдоль. После этого монтаж доводчика проводится по обычной схеме. При выборе моделей для улицы следует отдавать предпочтение пневматическим устройствам, которые не будут замерзать на морозе.

Как установить на металлическую дверь

Доводчик любого типа для входной металлической двери монтируется по вышеописанной схеме. Для его установки потребуется подобрать сверло подходящего размера и крепёж с соответствующим сечением.

Отверстия под доводчик на стальном листе делают большого размера, класс прилагаемого усилия у пружинных доводчиков должен быть не ниже пятого. При использовании шаблона следует выбирать разметку, соответствующую классности.

Порядок регулировки доводчика – все дело в винтах

Точной и аккуратной сборки конструкции с соблюдением геометрии установки достаточно для функционирования запора, но угол открывания двери и скорость ее закрывания необходимо отрегулировать сразу после крепления, и, в дальнейшем, при сезонных изменениях температуры. Наша инструкция рекомендует делать регулировку весной и осенью, это необходимо из-за конструктивных особенностей – жидкость, в которой находится пружина, густеет при снижении температуры и снижает скорость закрывания двери.

Регулировочных винтов всего 2, они находятся в корпусе и могут быть прикрыты декоративной панелью либо располагаться на торце, обращенному к петлям. Полностью выкручивать их производители настоятельно не советуют.

Первый винт, а он так и обозначен, отвечает за угол открытия двери. Возможно 2 варианта – дверь открывается на 90 градусов или на 180. После выбора положения регулировочный винт должен быть полностью затянут.

Второй винт, отвечающий за скорость закрытия двери, отличается повышенной чувствительностью и для начала регулировки нужно определиться с желаемой скоростью. Сам процесс движения полотна к коробу состоит из двух этапов – движение двери от максимально открытого состояния до угла в 15 градусов и окончательное закрытие для срабатывания автоматического затвора. При точной регулировке плавного хода между первым и вторым этапом нет пауз и толчков. Повороты второго винта по часовой стрелке увеличивают скорость закрытия, против часовой стрелки – уменьшают.

Правильная установка доводчика на металлическую дверь и дальнейшая его регулировка позволяет использовать их длительное время.

Регулировка установленного доводчика

Когда монтирование доводчика будет завершено, потребуется отрегулировать систему, чтобы хозяин комфортно пользовался дверью.

Скорость ее закрытия регулируется в 2-х диапазонах. У разных моделей различаются маркировка и расположение установочных винтов. Поэтому нужно внимательно изучать инструкцию, где указываются эти особенности. А вот сам принцип регулировки любой системы существенных отличий не имеет.

Регулировка доводчика

Первый этап. Соответствующий винт вращают, этим регулируя доводку двери до закрытого положения. Скорость и сила востребованного «дохлопа» имеют прямую зависимость:

от конструкции двери;
от ее массы;
от того, оснащена ли она замком с защелкой (на двери подъезда с кодовым замком, к примеру, часто устанавливают тугую защелку), что расположен по периметру проёма уплотнительного контура.

Второй этап. Устанавливается наиболее приемлемая скорость, когда дверь находится в полностью закрытом положении, а затем открывается ориентировочно до угла 15º (с этого положения начинается доводка). Движение двери должно происходить плавно. Хорошая работа — это когда не отмечается остановок и рывков.

Регулировка скорости закрываия дверей

Третий этап. Должны плавно вращаться регулировочные винты. Вполне достаточно проверить работу в небольшом секторе. Если винты выкручивать или закручивать чрезмерно:

механизм может поломаться;
корпус разгерметизируется, из него вытечет масло.

Четвертый этап. Когда необходимо закрывать дверь с большим усилием, специальным винтом повышают в доводчике предварительную нагруженность рабочей пружины.

Определенные модели таких систем обладают дополнительными функциями. Особые правила регулировки обозначенных моделей указываются в инструкции.

Видео: Установка доводчика на дверь:

(No Ratings Yet)

Порядок установки доводчика на дверь

В домашних условиях для установки на межкомнатные двери чаще всего используют доводчики реечного типа с рычажным механизмом – своеобразным «коленом», которое заметно. Чуть реже используются устройства со слайдерной тягой. Скрытые доводчики используются реже, однако без них не обойтись, если установка происходит на стеклянные конструкции или интерьер требует строгого соблюдения стиля. Критических отличий в общем плане установки доводчика своими руками нет.

p, blockquote 4,0,0,0,0 —>

Первый этап: определение схемы установки

Схема установки дверного доводчика зависит от направления открывания двери. Различаются несколько типов:

p, blockquote 5,0,0,0,0 —>

Дверь открывается туда, где будет размещен доводчик. Корпус в этом случае устанавливается на полотно, а система рычага – на раму.
Открывается наружу от доводчика. Схема становится противоположной – скользящий канал устанавливают на движущееся полотно, а корпус на косяк.

Следует учесть, что болты регулировки оборудования будут располагаться по направлению в сторону петель (на графической инструкции найдите обозначение буквами или цифрами).

p, blockquote 6,0,0,0,0 —>

p, blockquote 7,0,1,0,0 —>

Второй этап: применение шаблона

В комплекте с доводчиками идет обязательная схема установки, выполненная в масштабе 1 к 1. С его помощью монтаж устройства заметно облегчается, требуя лишь точных движений и определенных инструментов. На схему нанесена разметка крепления рычага и корпуса.

p, blockquote 8,0,0,0,0 —>

На шаблоне также учитывается, для каких классов дверей предназначен доводчик, отчего может меняться место крепления (при покупке оборудования класс En выбирают согласно весу и размеру полотна). Под каждый тип нанесения на схеме нанесены линии разных цветов или типов (сплошная, пунктир).

p, blockquote 10,0,0,0,0 —>

Третий этап: пошаговая установка

Перед началом установки доводчика шаблон из комплекта аккуратно и очень точно закрепляют на дверном полотне, следуя инструкции (по линиям). Для этого используют тоненький скотч. Затем кернером отмечают центры отверстий для сверления. Далее приступают к установке:

p, blockquote 11,0,0,0,0 —>

Крепежными деталями устанавливают корпус, определяя по положению регулировочных винтов правильность монтажа.
Затем устанавливают систему коленного рычага на противоположную строну от двери. Иногда детали рычажного оборудования в комплекте поставляются соединенными. Временно шарнир нужно убрать, к его установке возвращаются в процессе регулировки доводчика.
Устанавливают нерегулируемую часть рычажной системы – колено. Для его монтажа используют ось доводчика, закрепляют с помощью гайки и ключа.
Если доводчик устанавливается с целью плавного закрывания полотен без лишнего шума, то колено доводчика должно устанавливаться перпендикулярно двери. Рычаг ставится под углом относительно полотна. Проводить соединение частей доводчика нужно при полностью закрытой двери.
Если целью установки доводящего механизма выступает финишное усиление (при использовании на полотне уплотнителя или защелки), то жесткий рычаг устанавливают перпендикулярно двери. Длина регулируемого колена подгоняется под жесткий механизм. Подобная установка усиливает пружину доводчика и позволяет ускорить дохлоп при закрывании.
Установку заканчивают соединением обеих частей колена с помощью шарнира.

В комплект установки доводчика входят все необходимые крепежные элементы для монтажа на деревянные, пластиковые и металлические двери (если применение механизма подходит для этих классов полотен). Так саморезы для древесины внешне будут отличаться от крепежных элементов для металла.

p, blockquote 12,0,0,0,0 —>

p, blockquote 13,0,0,0,0 —>

Как правильно выбрать доводчик?

Так как значительное большинство устанавливаемых доводчиков – это доводчики с верхним расположением с рычажной тягой (на фото 1), то далее по тексту основной упор сделан на такие доводчики.

Фото 1

При выборе дверного доводчика учитываются основные параметры двери, на которую, Вы собираетесь установить доводчик – это её ширина и вес. Основной характеристикой любого доводчика является сила закрывания (или еще говорят «размер доводчика»). Европейским стандартом EN 1154 регламентированы усилия, которые доводчик должен развивать. В зависимости от размера и веса двери доводчики могут демонстрировать разную величину силы закрывания от EN1 до EN7 (табл. 1).

Табл. 1

Выбирая дверной доводчик, с оптимальной силой закрывания, обычно ориентируются на наибольший параметр. Например: масса двери 50 кг (сила EN3), а ширина — 1000 мм (сила EN4). В этом случае выбираем доводчик с величиной силы закрывания EN4. Не рекомендуется устанавливать доводчик, имеющий силу закрывания на несколько порядков выше, чем требуется. Так как, чем выше усилие закрытия двери, тем больше сил придется приложить для ее открывания. Сейчас на рынке представлено множество дверных доводчиков самых разных производителей, их стоимость варьируется от 500 рублей и доходит до десятка тысяч. Как правило, большинство доводчиков имеют диапазон сил закрывания от 2 до 4-х. То есть, например, доводчик GEZE TS 2000 V, может принимать значения EN2, EN3-4 и EN5. Регулировка усилия осуществляется смещением доводчика относительно петель. Вторым важным фактором при выборе доводчика является рабочий температурный диапазон. Изменение температуры окружающей среды оказывает существенное влияние на работу дверного доводчика

В зависимости, куда устанавливается доводчик, внутри помещения или на улице, следует обратить пристальное внимание на его рабочий температурный диапазон. Так, например, тот же GEZE TS 2000 V гарантирует корректную работу при температуре от –30°С

до + 40°С. Этот доводчик возможно устанавливать как на внутриофисные, так и на наружные двери. Третий фактор – наличие регулировок доводчика для обеспечения комфортной работы механизма доводчика в различных условиях эксплуатации. Доводчики в низкой и средней ценовой категории, как правило, имеют две регулировки: 1. Скорость закрывания от 180° до 15°; 2. «Конечный дохлоп» — подразумевает незначительное увеличение скорости движения двери на последних 15°. Эта функция необходима для дверей с защелкой, чтобы замок защелкнулся (рис 1).

Рис. 1

Существуют доводчики и с более широким функционалом, в них присутствуют дополнительные регулировки для решения дополнительных задач:

Back Check — демпфирование открывания или ветровой тормоз, предохраняющий дверь от ударов об стену при резком открывании или порывах ветра. При этом в некоторых моделях реализована функция настройки угла срабатывания;
Delay Action — задержка закрывания, позволяет задержать закрытие двери на небольшой промежуток времени, что является очень удобным при переноске небольших грузов;
Hold Open — это возможность зафиксировать двери в открытом положении. Благодаря этой возможности, не нужно придерживать дверь, а доводчику не причиняется ущерб.

Это интересно: Как правильно собрать коробку для межкомнатной двери: объясняем развернуто

Порядок монтажа

В жилых строениях (квартирах) в основном монтируются доводчики реечного типа, с гидравликой. На примере прибора этой группы и будет рассмотрен рекомендуемый порядок действий мастера. Поняв специфику работы, несложно разобраться с нюансами крепления изделий других типов.

Установка доводчика на пластиковую дверь абсолютно идентична порядку его монтажа на деревянные и металлические аналоги.

Выбирается схема

Если дверь распахивается наружу, то на полотне фиксируется рычаг; соответственно, корпус – на косяке. При открывании вовнутрь все ровно наоборот. Но в любом случае доводчик ставится так, чтобы винты регулировки находились со стороны дверных петель. Это облегчит процесс «настройки» положения полотна и дальнейшую его корректировку. А этим заниматься придется, так как постепенно появится его «проседание». Разобраться несложно, тем более что к изделию всегда прилагается инструкция, в которой есть типовые схемы установки доводчика двери.

Производится разметка

И здесь задача мастера значительно упрощается. Изделия комплектуются специальными установочными шаблонами. Они выполнены в масштабе 1:1 и универсальны, так как учитывают различные способы открывания дверей и навеса полотен. Остается лишь приложить трафарет доводчика по месту и наметить точки сверления каналов для установки крепежных деталей.

Фиксация составных частей прибора

После разметки закрепить рычаг и корпус механизма на основе метизом (идет в комплекте с изделием), а потом соединить половинки тяги сможет каждый.

Установка доводчика на металлическую дверь имеет одну особенность. Необходимо использовать в процессе сверления тонких полотен так называемые «бонки». Эти приспособления представляют собою втулки с резьбой. Дело в том, что работа обычным сверлом может вызвать деформацию металла, и исправить этот дефект (выпрямить вмятину) самостоятельно не получится.
При определении положения рычага следует ориентироваться на его базовое плечо. Оно должно располагаться перпендикулярно полотну двери. Если угол менее 90º, то усиливается «дохлоп» створки.

Установка доводчика двери своими руками требует предельного внимания и аккуратности. Малейшие промахи нередко оборачиваются неплотным прилеганием полотна к косяку и сквозняками в помещении. Или наоборот, медленным закрыванием створки и повышением теплопотерь. Надеяться, что все устранится лишь регулировкой доводчика двери, не стоит – такое не всегда возможно.

Именно по этой причине этап монтажа прибора – самая ответственная часть работы. Тем более что от этого зависит и срок эксплуатации навесов. Если механизм установлен неправильно, то уже в ближайшей перспективе перекос полотна неизбежен, со всеми вытекающими.

Определить, насколько правильно произведена установка дверного доводчика, можно по следующим признакам:

плавность открывания/закрывания створки, без рывков и дополнительных усилий со стороны пользователя;
отсутствие посторонних звуков (шума, скрипа, скрежета и так далее).

Нюансы нестандартной установки

В некоторых условиях возникает необходимость нестандартной установки, когда места для крепежей и способ монтажа отличаются от привычных. Это может понадобиться при обустройстве межкомнатных дверей или тяжелых полотен. В отдельных моделях они поставляются в базовом комплекте, но в остальных случаях покупаются по отдельности:

Если проем двери достаточно глубокий и в нем нельзя разместить рычажный кронштейн, используют дополнительный уголок.
В некоторых случаях понадобится применить противоположную схему, а уголок установить вместе с корпусом.
Специфическое конструктивное исполнение двери часто не разрешает закрепить корпус доводчика. При таких обстоятельствах задействуется монтажная пластина.
Если полотно выступает за раму, то для выравнивания корпуса применяется монтажная пластина.

Особенности установки скрытых доводчиков

Модели для скрытой установки могут быть напольными, верхними и петельными. Первая разновидность разработана для конструкций из стекла, но иногда используется для пластиковых и деревянных дверей. Установка такого доводчика осуществляется вместе с монтажом двери. Верхние элементы нуждаются в повышенной точности соблюдения инструкции и аккуратности. Перед монтажом элемента в полотне проделываются отверстия, куда будет помещен корпус.

Специфика монтажа подобных изобретений напоминает крепление рычага. Но если толщина дверей относительно небольшая, от такой разновидности нужно отказаться.

Дверные петли с доводчиком

Устройства с интегрированным доводчиком принадлежат к группе напольного механизма — напольные модели востребованы при обустройстве межкомнатных дверей, поскольку они обеспечивают стабильную скорость движения конструкции.

Монтировать петли не стоит на массивные изделия из дерева, пластика и металла.

Место установки классических доводчиков

В основном эти устройства монтируются вверху накладным способом. Но иногда накладной монтаж сверху или выглядит неэстетично, или оказывается конструктивно невозможным. К примеру, если установлена стеклянная дверь. Тогда целесообразно применять такие схематические варианты установки доводчика:

в дверном полотне;
в раме;
в полу.

Накладные доводчики, устанавливаемые вверху, разделяют на такие типы.

Система с шарнирной (еще называют рычажной) тягой

Доводчик с шарнирной (рычажной) тягой

Плюсы

Конструкция простая, надежная, с хорошей передачей усилия. Допускаются всевозможные регулировки.

Рычажная система выступает, а это не всегда подходит пользователю.

Доводчики слайдерной системы

Они обладают скользящим каналом. На свободном конце рычага устанавливается ролик. Происходит перемещение рычага в канале — коробчатом, закрытом.

Слайдерный доводчик на дверь со скользящей тягой

Плюсы

Выступающие детали отсутствуют. Это дает возможность устанавливать подобные доводчики на тех дверях, что приближены к стенам.

Установка доводчика на дверь (способы и виды монтажа)

Сколько фирм изготовителей столько и инструкций по установке доводчиков. Однако принцип установки конструкций похож, поэтому для некоторых видов крепление одинаково. Играет роль дверь, точнее в какую сторону она открывается. Для межкомнатных полотен это не играет ни какой роли. Для уличных дверей, механизм устанавливается с внутренней стороны, чтобы на него не попадала влага и пыль.

Дверь открывается «на себя», доводчик крепим сверху возле петель. Дверь открывается «от себя», корпус доводчика закрепляем к коробке (стене), а рычаг непосредственно на само полотно.

Установка доводчика на металлическую дверь

Первое, что приходит в голову — сомнение, по поводу установки доводчика и кажется, что эта задача невыполнима, но на самом деле с ней может справиться и новичок. С каждым доводчиком должна идти инструкция с шаблоном, который облегчит всю работу.

Как установить доводчик на металлическую дверь:

Схему приложить на внутренней стороне полотна, чтобы механизм расположился в верхнем углу (со стороны петель), а рычаг – на коробке или стене. Для удобства закрепить схему скотчем. Через нее нанести метки для будущих мест крепления и высверлить с помощью сверла по металлу. Далее прикручиваем корпус и лапку от рычага к коробке (а рычаг изначально поделить на 2-е части). Потом его одеваем на вал и закрепляем. Берем боковой рычаг и ставим таким образом, чтобы он был перпендикулярно двери, и крепим его с основным рычагом. После этих работ остается выставить угол и скорость закрытия, это все регулируется с помощью специального ключа. Работа выполнена, одеваем защитный колпачок.
