Теплый пол в гараже своими руками - как сделать водяной и электрический, пошаговые инструкции

Способы утепления бетонного основания и их особенности

Бетонный пол утеплить несложно, изучив технологию выполнения работ и овладев спецификой выполнения теплоизоляционных мероприятий для различных видов утеплителей. Остановимся на этих моментах более детально.

Волокнистый утеплитель для пола бетонного

Волокнистый теплоизолятор используется для утепления бетонных перекрытий между этажами строения.

Укладку плит или рулонного материала осуществляйте по следующему алгоритму:

Гидроизолируйте бетонную поверхность полиэтиленовой пленкой.
Нарежьте и уложите на гидроизоляцию утеплитель.
Герметизируйте стыковые участки специальным скотчем.
Уложите на утепляющий слой фольгированный теплоизолятор.

При выполнении работ обратите внимание на правильное расположение металлизированной пленки, которая должна укладываться фольгой к помещению. Затем на подготовленной поверхности собираются коммуникации обогреваемого пола или укладываются листы фанеры

Изучив технологию выполнения работ несложно самому выполнить работы по утеплению пола

Теплоизоляция бетонного покрытия пенополистиролом

Процесс укладки пенополистирольных листов не требует специальной подготовки. Теплоизоляционный материал не нуждается в гидроизоляционной защите и фиксируется клеевым составом непосредственно к бетонной основе.

Выполняйте работы, соблюдая очередность операций:

Покройте бетонную поверхность антисептическим составом глубокого проникновения.
Подготовьте клеевой состав, руководствуясь инструкцией предприятия-изготовителя.
Нанесите тонкий слой клея на плиты и разровняйте его шпателем по поверхности.
Выполните укладку теплоизолятора на бетонную поверхность и равномерно прижмите.
Уложите остальные листы по указанному алгоритму, обеспечивая смещение стыков.

После укладки утеплителя заделайте стыковые участки силиконом, уложите сетку для армирования и залейте бетонную стяжку.

Используем керамзит для теплоизоляции: специфика укладки утеплителя

Керамзитные гранулы используют для теплоизоляции бетонных оснований в частных домах. При выполнении работ соблюдайте указанную последовательность действий:

Гидроизолируйте пол полиэтиленом или мастикой.
Насыпьте на поверхность керамзит и разровняйте его.
Уложите сетку для армирования.
Подготовьте раствор для стяжки в необходимом объеме.
Выполните заливку и разровняйте поверхность стяжки.

После набора прочности выполните укладку финишного покрытия.

В частных домах для теплоизоляции бетонных оснований используют керамзитные гранулы

Как лучше утеплить бетонный пол распыляемыми составами

Теплоизоляционные мероприятия по нанесению на бетонный пол распыляемого утеплителя осуществляются только силами профессионалов. Ведь для выполнения работ необходимо специальное оборудование, которое под высоким давлением подает на поверхность бетонного пола слой теплоизоляционного материала. В результате формируется цельный слой утеплителя. Отличительные особенности технологии – отсутствие необходимости в выравнивании поверхности и герметизации стыков.

Порядок действий по нанесению пенополистирола:

Очистите поверхность бетона и обработайте грунтовкой.
Закрепите лаги к бетонному полу с помощью стальных уголков.
Распылите слой вспененного полистирола.

При застывании материал увеличивается в объеме, приобретает пористую структуру, глубоко проникает в полости и заделывает микротрещины.

Как нужно использовать полимерную теплоизоляцию

Утеплители на полимерной основе наносятся на поверхность пола равномерным слоем. При выполнении работ руководствуйтесь рекомендациями изготовителя, указанными на упаковке.

Соблюдайте порядок действий по нанесению:

Обеспыльте бетонную основу.
Обработайте пол слоем грунтовки.
Нанесите полимерный состав.

После высыхания полимерного утеплителя уложите чистовое покрытие.

Какое покрытие лучше?

Вышеперечисленные характеристики водяного отопления показали наличие некоторых недостатков. Ремонт электрической системы гораздо проще.

Водяная система не такая надежная, порой в ней сложно контролировать температуру, что во втором виде происходит с помощью специальных датчиков.

Для выгодной экономии выбор водяного пола является удачной идеей, так как с помощью котла экономится достаточно.

Главное, привыкнуть к работе системы, научиться самостоятельно контролировать подачу тепла и температуру поверхности, тогда недостатки не будут такие очевидные.

Классификация электрического пола

Водяная система «теплый пол» в гараже

Водяной теплый пол в гараже считается более экономичным вариантом обогрева, но для его функционирования требуется установить котел или врезаться в имеющуюся в доме систему отопления. Именно этот факт делает процесс монтажа более сложным и затратным в материальном плане.

Однако сделанные своими руками теплые водяные полы считаются выгодными, так как не требуют больших расходов на электроэнергию по сравнению с электрическим теплым полом.

Устанавливать котел рекомендуется при невозможности использования других вариантов, что объясняется большими финансовыми вложениями.

При составлении проекта следует уделить внимание схеме подключения теплого пола к общему контуру отопления и правильно определить расположение распределительного узла. Также в процессе решения задачи, как сделать теплый пол в гараже, необходимо рассчитать длину труб в соответствии с площадью гаража и подобрать насос соответствующей мощности для безупречной работы системы.

При подключении к системе радиаторного отопления следует учитывать слишком высокую температуру рабочей среды в контуре

Чтобы снизить этот параметр, выполняют установку смесительного узла. Здесь нагретый теплоноситель будет смешиваться с охлажденной жидкостью, которая прошла через всю систему. При использовании отдельного котла для системы «теплый пол» можно регулировать температурные значения прямо на котле.

При подключении к системе радиаторного отопления следует учитывать слишком высокую температуру рабочей среды в контуре. Чтобы снизить этот параметр, выполняют установку смесительного узла. Здесь нагретый теплоноситель будет смешиваться с охлажденной жидкостью, которая прошла через всю систему. При использовании отдельного котла для системы «теплый пол» можно регулировать температурные значения прямо на котле.

В состав распределительного узла входят смесительный узел, коллекторная группа и насос для принудительной циркуляции теплоносителя. Все это размещается в распределительном шкафу, который можно приобрести в любом специализированном магазине. При этом можно выбрать шкаф определенной мощности, собранный и проверенный на предприятии-изготовителе. Выбранный шкаф устанавливают в наиболее подходящем месте и подключают его к общей отопительной системе. После этого теплый пол подключают к коллекторной группе.

Антифриз для системы отопления. От А до Я

Антифриз для отопления представляет собой жидкость, содержащую в своем составе различные водные растворы солей, масла и спирт. Отличительной особенностью этих веществ, является низкий температурный порог замерзания, вплоть до минус 65 градусов по Цельсию. Отсутствие в составе токсичных веществ, позволяет использовать антифриз для отопления жилого дома.

В случае утечки он не несет угрозу здоровью окружающих и не создает угрозу возникновения пожаров.

Однако антифризы, содержащие в своем составе этиленгликоль, которые очень ТОКСИЧНЫ и даже в небольших концентрациях могут привести к ЛЕТАЛЬНОМУ ИСХОДУ! Определить утечку в системах, где используется антифриз, довольно легко, так как в большинстве своем, он содержит красители ярко выраженного цвета.

Наливной теплый пол

Особенности антифриза

Применение антифриза не ограничивается лишь применением для отопления жилых помещений. В первую очередь, он используется в районах, где газоснабжение и энергоснабжение носит непостоянный характер: с регулярными и продолжительными отключениями. При отключении газа или света, антифриз дольше сохраняет тепло в системе. Это позволяет дождаться повторного включения газа или света, без существенных потерь тепла.

Также антифриз применяют в больших помещениях нежилого фонда, таких как склады, ангары, гаражи. Именно в этих помещениях, эксплуатация обусловлена частыми перепадами температуры, в виду частого открывания и закрывания ворот.

Антифриз в системе теплых полов

Отличительной чертой антифриза, является то, что в нем содержатся вещества, благодаря которым, процесс коррозии практически не происходит. А содержание в составе присадок, помогает предотвратить образование накипи на стенках труб и отопительных элементах. В таблице указанны основные преимущества и недостатки антифриза, по сравнению с водой:

№ п/п	ОСНОВНЫЕ ХАРАКТЕРИСТИКИ	ВОДА	АНТИФРИЗ
1	Антикоррозийные свойства	Агрессивна	Не агрессивен
2	Токсичность теплоносителя	Экологически чистый	Экологически чистый
3	Порог промерзания	Низкий, (минус 1 градус по Цельсию)	Высокий, (в среднем, до минус 65 градусов по Цельсию)
4	Продолжительное сохранение тепла в отопительных элементах, при отключенном нагревательном котле	Быстрая потеря тепла (высокий коэффициент теплопотери)	Медленная потеря тепла (низкий коэффициент теплопотери)
5	Стоимость*	Низкая	Высокая*
6	Образование накипи на стенках трубопроводов и отопительных приборах	Образуется	Не образуется
7	Простота заполнения системы**	Простая процедура	Сложная процедура**

Примечания:

При расчете стоимости, необходимо учесть тот факт, что при добавлении антифриза, трубопроводы менее подвержены коррозии и соответственно прослужат дольше. При замерзании системы, вода, превращаясь в лед, расширяется к механическим повреждениям системы, что приводит к дорогостоящему ремонту. Исходя из этого, итоговая цена антифриза, не должна стать предметом сомнений при выборе теплоносителя.
В закрытой системе отопления, антифриз не испаряется. И заполнив систему антифризом один раз, отпадает необходимость ее постоянной доливки, как в случае с водой, которая за один отопительный сезон, доливается два раза.

Опрессовка полов

Важный пункт в нашей инструкции. После того, как уложите трубу, все контура нужно опрессовать. Делается это для того, чтобы убедиться окончательно в герметичности труб и отсутствия в нех деффектов.

Опрессовать систему можно как воздухом, так и водой. Если вы уверены, что до зимы въедете в дом, то можно прибегнуть к опрессовке водой. В иных случаях следует опрессовывать воздухом. Давление закачивайте в районе 4 бар и наблюдайте за его «удержанием». Если немного давление спадет, то ничего страшного. Зачастую это связано с изменением температуры. Но если спад будет существенным, то следует искать место утечки.

Инструкция по изготовлению пола

Перед тем как самостоятельно сделать тёплый пол в гараже, необходимо составить план раскладывания труб или электрокабеля. Для этого рисуется план пола гаража с размерами, на котором отмечаются точки входа и выхода трубы контура отопления или электрическая точка подключения. После чего изображается путь будущей трассы нагревательного элемента.

Подготовительные операции для любого типа пола одинаковы. В первую очередь нужно удалить напольное покрытие и в случае необходимости демонтировать старую стяжку. Если черновая стяжка ровная, то можно будет переходить к следующему этапу. Если нет — понадобится выполнить дополнительную стяжку.

Этапы операций

Как только черновой пол станет ровным, монолитным и готовым выдерживать высокую нагрузку, приступают к непосредственному монтированию системы подогрева. Этапы выполнения идентичны для любого вида подогрева. Суть их сводится к изолированию системы от проникновения грунтовых вод и обеспечение теплоизоляции для предотвращения отбора тепла черновой стяжкой.

При монтировании системы теплого пола необходимо придерживаться строгой последовательности

При сборке пола придерживаются следующей последовательности:

На очищенную стяжку укладывается полиэтиленовая плёнка толщиной до 0,5 мм для гидроизоляции, а сверху на неё — теплоизоляционный материал. Он должен быть довольно плотным во избежание прогибов. В качестве такого материала применяют полистирол или пеноплекс толщиной не менее пяти сантиметров и плотностью более 35 кг/м³.
На стенки по периметру гаража, немного заходя под утеплитель, наклеивается демпферная лента. Её назначение — компенсировать расширения бетонной стяжки. Обычно используется лента из вспененного полиэтилена высотой двадцать сантиметров.
На теплоизоляцию укладывается алюминиевая фольга служащая отражателем, а на неё сверху — арматурная сетка.
По сетке раскладываются шланги или кабель, которые фиксируются к ней стяжками и после подключаются к термостату. В случае водяного пола — к системе подачи и слива воды.
Система включается и проверяется на работоспособность.

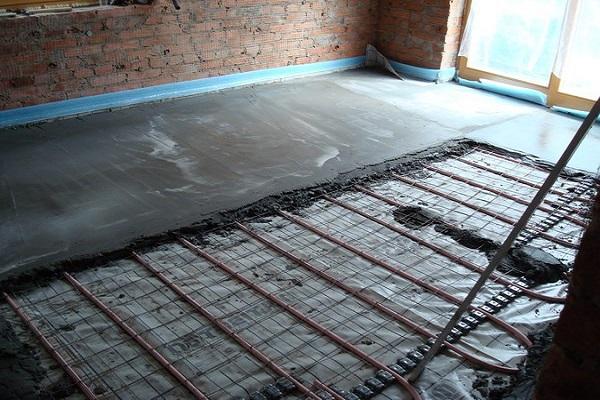

После успешного прохождения испытания весь пол заливается бетонной стяжкой. Её толщина должна быть не менее пяти сантиметров от верха трубы или кабеля.
Снова проверяется работоспособность конструкции, укладывается чистовое покрытие.

Очень важно перед укладкой теплого пола иметь план помещения

Нюансы выполнения

Если при конструировании пола осуществляется врезка труб в систему радиаторного отопления, то следует понимать, что для пола температура в ней слишком высока. Поэтому понадобится установка смесительного узла, в котором будет происходить смешение нагретой воды и прошедшей через контур.

Для отдельного водяного контура следует установить распределительный шкаф, в котором разместятся циркуляционный насос, смесительная и коллекторная группа. Если площадь гаража превышает пятнадцать квадратов, то трубы укладывают спиралью, что обеспечивает равномерный нагрев.

После заливки чистовой стяжки должна пройти как минимум неделя, перед тем как включается нагрев. Если в течение суток температура пола держится, то можно считать задачу выполненной.

Особенности отопления гаража

Как правило, гараж не требуется нагревать до температуры жилого помещения. Для хранения автомобиля вполне достаточно 15 градусов, да и человек при такой температуре может чувствовать себя вполне комфортно в подходящей одежде. Нагрев гаража до более высоких температур будет требовать слишком большого количества энергии и экономически нецелесообразен.

Важно подумать о достаточной теплоизоляции гаража. Если стены тонкие и имеют щели, то такой гараж будет тяжело нагреть даже до 15 градусов. Утеплите стены и потолок гаража с помощью пенофола или любого другого утеплителя

Не экономьте на этой процедуре, все затраты очень быстро окупятся за счет экономии на энергии

Утеплите стены и потолок гаража с помощью пенофола или любого другого утеплителя. Не экономьте на этой процедуре, все затраты очень быстро окупятся за счет экономии на энергии.

Утепление стен гаража

Пол в гараже подвергается повышенным нагрузкам по сравнению с полом жилого помещения. Это и воздействие колес автомобиля и случайные падения инструмента или запасных частей. Над нагревательными элементами должен быть достаточно толстый слой стяжки, обычно он составляет 40-80 мм. По этой причине не целесообразно применять инфракрасную греющую пленку, при такой толщине стяжки нагрев от нее будет слишком слабым.

ИК пол в гараже монтировать нецелесообразно

В подавляющем большинстве случаев в гаражах используют электрический теплый пол на основе греющего провода либо водяной теплый пол. У каждого из этих типов обогрева есть свои плюсы и минусы, рассмотрим их подробнее.

Какие существуют, их характеристика

Существует две разновидности теплого пола, отличающиеся по используемому для обогрева материалу. Оба вида замуровываются в стяжку. Изучив их характеристики, выбирают наилучшие системы отопления для конкретного случая.

Электрические

Система обогрева строится на основании электрического кабеля и специальной ткани, укладываемой внутрь стяжки. Преимущество электрических систем в:

безопасности. Пол оборудуется температурными датчиками, сигнализирующими о замыканиях, перегревах отдельных участков – они необходимы для контроля нагрева и регулировки температуры;
простота монтажа и отсутствие дополнительного оборудования;
срок эксплуатации – более 50-ти лет.

Серьезный недостаток этой системы – большой расход электроэнергии. Сэкономить можно при устройстве качественного утепления и изоляции стен гаража – так потери тепла будут минимальны. Не рекомендуется устанавливать в помещениях с высокой влажностью.

Водяные

Это система из металлопластиковых труб, замкнутых в единый контур на котел. Трубы заполняются водой или, как альтернатива, антифризом. Такой тип лучше всего подходит для помещений, где уже установлен котел газового типа или работающий на топливе. Нагрев от электричества не оптимален. К плюсам системы относится:

простота монтажа – принцип работы напоминает обычные радиаторы отопления, и такую систему легко собрать своими руками;
равномерный нагрев бетона;
экономия электроэнергии.

Имеется у них ряд недостатков:

если полы не включать зимой, то вода в системе может промерзнуть, что приведет к протечке труб и выходу из строя всей системы;
необходимо дополнительно приобретать котел и насос.

Виды

К настоящему времени разработаны два вида тёплых полов, отличающихся конструкцией, технологией монтажа, перечнем используемых материалов и техническими характеристиками.

Водяной

Водяной тёплый пол отличают безопасность и комфорт Представляет собой контур с теплоносителем, подключённый к централизованной системе отопления здания. В автономных системах источником тепла выступает котел: газовый, электрический или твердотопливный. Разработаны несколько способов устройства водяного ТП, но все они работают по одному и тому же принципу:

теплоноситель нагревает трубы;
осуществляется передача тепла стяжке и напольному покрытию, и далее – воздуху в обогреваемом помещении.

Различают два вида водяного ТП:

бетонированный;
облегчённый.

В первом варианте трубы находятся в слое бетонной стяжки. Во втором – они уложены в пенополистирольных плитах со специальными углублениями или в коробах из деревянных досок. Но и эти конструкции также заливаются слоем бетонной стяжки.

Электрический

Электрический тёплый пол проще в монтаже, но гораздо затратнее по финансам

Электрический ТП лишён недостатков водяного: трудоёмкого и длительного монтажа. У него есть всего один «минус» – расходы на оплату электроэнергии. Главное преимущество заключается в отсутствии риска протечек воды и затопления соседей снизу.

Электрический ТП представляет собой гибкий мат, на котором смонтирован контур отопления, имеются выходы для присоединения к узлу управления и аналогичным элементам системы. Разработаны два вида этого оборудования:

Кабельный. Основной элемент такой конструкции – электрический кабель, который может быть одножильным, двужильным и саморегулирующимся.
Инфракрасный. В качестве источника тепла здесь выступает излучатель, гибкий или карбоновый стержневой, генерирующий волны в инфракрасном диапазоне.

Обзор популярных моделей

Многие компании занимаются производством мобильных теплых полов. Рассмотрим варианты, пользующиеся заслуженной популярностью.

«Теплолюкс». Изделие эффективно эксплуатируется на паркете, линолеуме и ламинате. Длина монтажного провода достигает двух с половиной метров. Нагревательный инфракрасный элемент способен работать даже на облицовочной плитке. Система проста в уходе, потому что наружная поверхность мата изготавливается из искусственного войлочного материала. Нагревательная система отличается компактными размерами, что облегчает процесс ее хранения и транспортировки. Максимальный нагрев не превышает тридцати градусов. Систему рекомендуют размещать под различными коврами.
«Синплен». Еще один вариант, пользующийся спросом. Толщина отопительной системы не превышает 0.6 мм, но это не оказывает негативного влияния на рабочий эффект. Изделия выпускаются по стандартным размерам, могу работать с различными покрытиями для пола. Система имеет регулятор для удобства контроля температурного режима.
«Трио». Компания производит небольшие по размерам модели, способные производить нужное количество тепловой энергии, чтобы обогреть помещение. Пользователи единодушно отмечаю неплохую экономичность систем от этого производителя.
«Caleo». Корейская компания, изготавливающая системы обогрева различной ширины с высоким температурным режимом плавления.
«Rex Va Xica». Еще один корейский вариант пленочного пола, известный не только оперативностью обогрева, но и отменными качественными характеристиками.

Изучив модели и их конструктивные особенности, можно еще раз удостовериться в их неоспоримых достоинствах перед другими аналогами. Основное отличие мобильных теплых полов в том, что их монтаж не подразумевает выполнение трудоемких работ.

Монтаж своими руками

Поскольку укладка любого ТП (и водяного, и электрического) выполняется примерно одинаково, мы опишем общую схему. Предполагается, что старой стяжки (если была) в гараже уже нет, и из него все уже убрали.

Примерно так выглядит «пирог» пола: подсыпка (на фото невидно), утеплитель, теплый пол, армирующая сетка и бетонная стяжка

Как сделать ТП правильно:

Составляем план помещения и схему раскладки ТП.
Начинаем с гидроизоляции. Выбираем любой материал, и укладываем/наплавляем с нахлестом на стены (если их тоже будем ремонтировать). Если работаем не по перекрытию или бетону, а по грунту — сначала его трамбуем, а потом насыпаем подсыпку из песка и щебня. Оставляем только нужную высоту для бетонной стяжки.
Укладываем теплоизоляцию. Высоту определяем самостоятельно, она зависит от того, насколько у вас холодно в регионе, что под гаражом (грунт, перекрытие, есть ли подвал, отапливается и утеплен ли он), и какой у вас бюджет. Распространенное решение — слой в 5 см экструдированного пенополистирола (с маркировкой EPS, можно фольгированный). Альтернатива — насыпной теплоизолятор (керамзит, перлит, вермикулит) слоем в 10-20 см.
Укладываем сам теплый пол (коллектор, маты или греющий кабель). Подключаем его (к теплосети или к розетке/электросети и к регулятору), и проверяем работоспособность.
Укладываем поверх армирующую сетку. Чтобы сетка не соприкасалась с ТП, укладываем под нее куски лишнего пенополистирола или нашлепываем цементный раствор.
Устанавливаем направляющие и заливаем стяжку.

После заливки дожидаемся полного высыхания стяжки, и «обживаем» обновленный гараж.

Теплый пол от буржуйки. Бесплатный тёплый пол от печи

Часто читатели спрашивают на счёт тёплого пола от печи. Можно ли его сделать и каким образом. Я знаю два способа о которых сейчас и расскажу.

Способ первый

Этот способ не так интересен как второй, но имеет место быть. Печь в данном случае нужна с водяным котлом и достаточно мощная как, в принципе, и любая печь с котлом. Батареи теплые только когда мы топим печь, поэтому кочегарят эти печки от души. Ну как вы уже поняли, мы просто подключаем водяной контур полов к печи.

Вариант первый. Общая схема.

Также можно в котел находящейся в печи подключить тен, и после протопки печи он будет поддерживать температуру.

Способ второй

Он более интересен и не требует больших затрат и каких либо сложных инженерных решений. Для этого варианта нам нужно сложить необычную печь.

В общих словах принцип действия теплого пола таков:

1. Воздух в топку печи поступает не с помещения а из под пола.

2. Воздух не бесконечен и ему нужно будет замещаться другим воздухом (из помещения).

3. В само помещение воздух попадает с улицы, но не холодный, а прогретый (проходит через печь)

Теперь обо всем подробно. Печь можно делать либо подовую и заводить воздух через боковые щели в топке (воздух заводим из под пола), либо колосниковую , но воздух в зольную камеру заводим также из под пола (дверка поддувала при этом плотно закрыта).

Воздух в топку заводится с помощью пластиковых вентиляционных труб. Можно использовать несколько труб которые подводятся из под пола каждой комнаты дома.

Через саму печь мы тоже пропускаем воздух, но берем его уже с улицы. Но проходя через печь этот воздух нагреется и влетит в дом уже 25-30 градусов.

Теплый воздух из помещения будет замещать холодный воздух под полом. Печь будет высасывать холодный воздух из под пола и теплому воздуху просто придется его заменить.

Принцип думаю понятен, теперь о нюансах. Фундамент в таком случае нужно делать глухим (без продухов). Пол должен быть либо со щелями из простой доски, либо иметь отверстия.

Рисунок взят из Яндекс.Картинки.

Такой вариант можно применять и при утепленных полах, оставив воздушный зазор между полом и утеплением.

Тепла и уюта вашему дому.

Укладка водяного тёплого пола

Существует несколько способов устройства водяного ТП. Для того чтобы минимизировать теплопотери, при строительстве гаража желательно возводить УШП (утепленную шведскую плиту). Пирог следующий:

50-10 см утрамбованного песка;
10-15 см щебня или гравия;
утеплитель (пенопласт толщиной 5-10 см, в зависимости от климатических условий региона);
гидроизоляция (полиэтиленовая пленка, рубероид, специальные мембраны);
металлическая сетка из арматуры;
бетон.

Но водяной тёплый пол можно уложить на любые, уже имеющиеся поверхности. Работа над его устройством начинается с проектирования: расчёта тепловой мощности и длины контура, выбора материалов и контролирующей автоматики.

Расчёт

Основополагающий фактор расчёта – схема укладки труб. Наиболее важные показатели – шаг между петлями и их длина. Чем меньше расстояние между соседними трубами, тем выше тепловая эффективность ТП.

Для выполнения расчёта водяного ТП используют специальные калькуляторы и формулы. Для того чтобы не привлекать специалистов и не загружать голову информацией о специфике выполнения теплотехнических калькуляций, можно воспользоваться усреднёнными показателями, на основании которых были смонтированы тёплые водяные полы во многих гаражах. Причем владельцы довольны полученным результатом.

Оптимальное сечение металлопластиковой трубы – 16 мм.
Рекомендуемая длина контура для отопления гаража площадью 60 м 2 – 70-80 м. Не следует превышать указанную длину трубы в одном контуре.
У стен и ворот петли укладывают с меньшим шагом, чем в середине помещения.
Подающий трубопровод укладывают ближе к наружным стенам.
Мощность циркуляционного насоса – не менее 2 л/с.

Необходимые инструменты и материалы

В выборе материалов можно ориентироваться на стандартные комплекты водяного пола с автоматическим регулированием температуры, предлагаемые производителями для неотапливаемых нижних помещений площадью 60-80 м 2 .

При спиральной схеме укладки с шагом между трубами, равном 15-20 см, температуре теплоносителя 30°С и толщине стяжки в 3 см (для гаража требуется 7 см) расчётная температура поверхности пола – 24-26°С.

Материалы	Количество
Труба металлопластиковая Valtec	400 м
Пластификатор «Силар»	80 л
Лента «Энергофлекс»	60 м
Маты теплоизоляционные «Энергофлекс Супер ТП — 25/1,0-5»	60-80 м 2
Трёхходовой смесительный клапан MIX 03 ¾”	1
Циркуляционный насос	1
Термостат регулирующий накладной EM 548	1
Фитинги для монтажа пластиковых труб
Воздухоотводчик автоматический VT 502 1/2”	2
Сервомотор для смесительного клапана NR 230	1

Определяются со схемой укладки труб. Оптимальны два варианта:

Подготовительные работы

Монтаж системы ТП начинается с выравнивания поверхности:

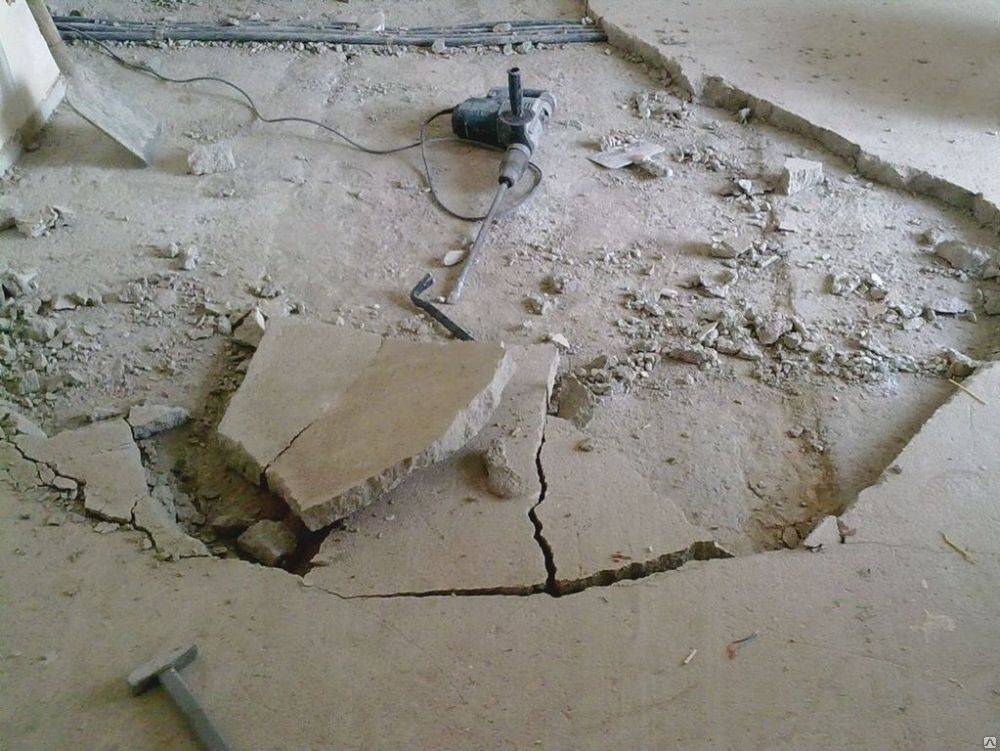

Если есть напольное покрытие, его вскрывают, используя перфоратор и другие необходимые инструменты.
Тщательно очищают образовавшуюся плоскость от строительного мусора и пыли.
Делают замеры лазерным уровнем и убеждаются в том, что нет перепадов высот более 5 мм. При необходимости, заливают слой самовыравнивающейся стяжки.
Вдоль стен помещения укладывают демпферную ленту. Она должна выступать над расчётным уровнем готового ТП на 20-30 мм.
Укладывают теплоизолятор. Оптимальный выбор – «Пеноплекс» толщиной 5 мм. Также используют пенопласт плотностью не менее 25 кг/м 3 и ЭППС толщиной 3 см с разметкой под укладку труб водяного ТП.
Настилают армированную сетку с ячеей 10х10 см.

Пошаговая инструкция по монтажу

Шаг 1. Согласно ранее составленной схеме, на теплоизоляционном материале делают разметку местоположения труб.

Шаг 2. Укладывают трубы, изгибая их и ориентируясь на разметку. Фиксируют с помощью гарпун-скоб через каждые 30-40 см, а на изгибах – через 10-15 см.

На этом этапе желательно иметь помощника. Также рекомендуется купить специальное приспособление для размотки труб, или сделать его самостоятельно из подручных материалов. Укладку петель начинают с наиболее отдаленных от коллектора зон:

снимают с бухты 10-15 м трубы;
устанавливают на один конец теплоизоляционную трубку и фитинг для подключения к коллектору;
формируют контур ТП;
возвращают второй конец трубы к коллектору и устанавливают соответствующий фитинг.

Шаг 3. Устанавливают коллекторный шкаф.

Шаг 4. На трубы, ведущие ко входу и выходу из коллектора, надевают гофру.

Шаг 5. Подключат автоматику.

Шаг 6. Проводят гидравлические испытания, опрессовку системы при давлении 1.5 от рабочего, но не менее 0.3 МПа.

Шаг 7. Готовят цементно-песчаный раствор и заливают стяжку по маякам.

Тёплый пол в гараже своими руками
