Столбчатый монолитный фундамент своими руками, этапы работ

Подготовительные работы

Ямы под столбчатый фундамент

Технология подготовки к обустройству столбчатых оснований не отличается особой сложностью, но должна быть выполнена правильно.

Пошаговый процесс начального этапа:

Определение места проведения строительства в соответствии с проектом. Обозначение его ясно видимыми ориентирами.
Удаление с участка кустов, травы, деревьев, мусора и прочих посторонних предметов.
Проведение разметки. Сначала обозначается контур здания, затем — точки установки опор.
Проверка горизонтальности участка. Выравнивать его необязательно, так как это можно делать по ходу монтажа, варьируя высотой столбов.
Снятие верхнего слоя грунта на площади, превышающей параметры здания на 200 см с каждой стороны.
Укладка на поверхность геотекстильного полотна для предотвращения прорастания травы и кустарника. Засыпание полотна слоем щебня.
Отрывка ям на проектную глубину. Уплотнение их дна.

Заключительной фазой подготовки к строительству является обустройство в отверстиях подушки из песка и мелкого щебня. Высота засыпки может составлять 20-40 см.

Зачем нужен расчет

Устраивать фундамент «на глазок» без предварительных расчетов не рекомендуется даже при возведении легких сооружений. В результате таких действий он может получиться либо непригодный к эксплуатации, либо неоправданно мощный. Последний случай выразится в излишних денежных и трудовых затратах.

Целью расчета является определение оптимальных размеров опорных столбов и их количества.

Данная работа выполняется в несколько этапов:

устанавливается коэффициент сопротивления грунта;
подсчитывается общая масса постройки (включая и вес самого фундамента);
определяется величина давления на единицу площади грунта;
полученная цифра сравнивается с коэффициентом сопротивления грунта.

Подсчитать вес всех строительных конструкций, из которых будет состоять постройка, несложно: для этого надо иметь полный перечень строительных материалов, их объемы и удельный вес.

Сложнее дело обстоит с коэффициентом сопротивления грунта: по-хорошему надо бы пригласить специалистов для проведения геологических исследований на участке. Однако удовольствие это дорогое, поэтому частные застройщики ищут более простые способы определения данного параметра.

Если в городских службах такие сведения есть, можно сделать соответствующий запрос и получить искомые характеристики.

В противном случае можно попробовать обойтись кустарным способом определения прочности несущего слоя:

на участке роется яма глубиной до двух метров (или на глубину заложения фундамента);
со дна ямы берется грунт и скатывается в небольшой шарик.

Теперь этот шарик надо попытаться раздавить: в зависимости от типа грунта, он будет вести себя по-разному:

рассыплется – перед вами супесь;
примет вид лепешки с трещинами по краям – вы имеете дело с суглинком;
раздавится в лепешку с гладкими краями – вы держите в руках глину;

Если вам вообще не удалось скатать шарик, значит на глубине заложения фундамента залегает песок. Посмотрите внимательно на песчинки: если они мелкие — песок мелкозернистый, крупные – крупнозернистый.

По типу грунта можно в строительном справочнике найти все его параметры.

Нужна информация по теме толщина стяжки для водяного теплого пола?

Информация для тех, кого интересует водяной теплый пол под плитку, какой лучше?

Теперь осталось сделать несколько действий:

подсчитать площадь опоры одного столба (в см2);
умножить полученный результат на общее количество столбов;
разделить общую массу постройки на общую площадь опоры.

В результате вы получите давление строения на единицу площади опоры. Сравните цифру с коэффициентом сопротивления грунта. Если он несколько выше давления постройки на единицу площади – сечение столбов и их количество выбрано верно.

Если он меньше расчетной величины – увеличивайте площадь сечения столба и начинайте расчет столбчатого монолитного фундамента заново.

Видео о том, как сделать монолитный столбчатый фундамент.

https://youtube.com/watch?v=6hzHFmYjOjQ

Разновидности столбчатого фундамента

Столбы рассматриваемого фундамента по технологии погружения в грунт могут быть висячими либо подпорными. В первом случае короткие опоры удерживаются в земле за счет сил трения, а во втором – они делаются более длинными, так чтобы основанием упираться в твердый грунтовый слой. Из-за необходимости проводить сложные расчеты и погружать большое количество свай висячий вариант в частном домостроении практически не используется.

По конструктивному расположению ростверка они подразделяется на:

Незаглубленный – ростверковая часть висит на столбах над землей на высоте до полуметра;
Мелкозаглубленный – ростверк погружается в почву на 40–60 см;
Заглубленный – с заложением железобетонной ленты на опорах ниже глубины промерзания на стройплощадке грунта.

Схема мелкозаглубленного основания

Последний вариант дает мало выгоды в плане экономии на стройматериалах. При строительстве загородных домов такое основание применяется очень редко. Чаще всего для коттеджей строители выбирают незаглубленный ростверк, по всей длине висящий на столбчатых опорах. Эта технология исключает проблемы с пучением и позволяет делать ростверковую конструкцию из стального швеллера, что сильно упрощает и ускоряет процесс устройства фундамента.

Поэтапная инструкция

Перед тем как сделать столбчатый фундамент с ростверком, необходимо подготовить площадку на месте его устройства, для чего с намеченной территории убирают всю растительность и снимают дерн (25-30 см и 45-50 см для глинистой почвы). Затем все углубления и неровности засыпают песком и гравием.
После укладки песчано-гравийной подушки размечают размеры, по которым будет заливаться опорно столбчатый фундамент своими руками. На данном этапе понадобятся колышки и шнур. С их помощью необходимо строго по схеме отметить расстояние между будущими столбами (не более 2 м). Главное правило этого шага – точность, и соблюдать его нужно неукоснительно.
Чтобы столбчатый фундамент из блоков надежно закрепился в грунте, нужно выкопать ямы для свай. В зависимости от типа грунта и основного материала, глубина может варьироваться в пределах от 30 см и больше относительно пределов залегания основы (зазор для подушки из песка и гравия). Глубокие скважины (от 1 м) рекомендуется укреплять специальными деревянными опорами.

Далее пошаговая инструкция, по которой устанавливается мелкозаглубленный опорно столбчатый фундамент, будет отличаться в зависимости от того, какие конструктивные особенности необходимо внедрить, а также от материала опорных столбов.

Ростверком называют конструкцию, которая устраивается по поверхности столбов и соединяет их верхние части между собой. Также она служит основанием для несущих стен постройки.

Монолитный столбчатый фундамент

Железобетонный столбчатый фундамент с ростверком является наиболее популярным у застройщиков, ведь он надежен и крепок. Здесь ямы для опор должны превосходить по ширине аналогичные параметры колонн (разница между ними будет не менее 15 см). В эти углубления необходимо установить деревянную опалубку, которая обязательно укрепляется арматурой и бетонируется. После застывания раствора столбы соединяются ростверком — железобетонным, металлическим или деревянным. Этот метод имеет свои минусы, так как технология его изготовления достаточно трудоемкая.

Сборный столбчатый фундамент

Мелкозаглубленный столбчатый фундамент из блоков (20х20х40 см) имеет свои плюсы, но есть у него и минусы. К достоинствам таких конструкций можно отнести доступность и простоту монтажа, а к недостаткам – меньшую прочность в сравнении с предыдущим вариантом, из-за чего его категорически не рекомендуют мастерить на подвижных грунтах. Их технология монтажа выглядит так:

ширина углублений равна 40 см;
в ямы слоями засыпается гравий и песок;
устанавливаются 4 блока (один на другой), скрепленные между собой цементной массой.

Ростверковый столбчатый фундамент из блоков может устанавливаться на железобетонную плиту, служащую дополнительной опорой. Преимущество такого решения заключается в том, что оно предотвращает проседание грунта.

Кирпичный столбчатый фундамент

Кирпичный опорно-столбчатый фундамент, как можно понять из названия, собирается из кирпича и армируется металлической сеткой. Такие конструкции обязательно снабжаются рубероидной или битумной гидроизоляцией. Основа из асбестовых труб подразумевает устройство несъемной опалубки. По такому же принципу собирается мелкозаглубленный фундамент из стальных труб или винтовых свай.

Столбчатые основания собираются по следующей схеме:

В грунте бурятся скважины, по диаметру на 5 см больше самих свай. Если планируется строительство легковесного дома, можно ограничиться опорами диаметром 20 см. Перед вертикальной установкой столбов дно скважин нужно плотно утрамбовать, а сами столбы уплотняются песком и землей.
На треть глубины свай заливают бетон, затем их приподнимают для того, чтобы раствор равномерно устелил дно и придал опоре дополнительной крепости.
Внутрь всех труб помещают армированный каркас с тем условием, чтобы прутья выглядывали из ямы на 20 см. Остаток раствора укладывается слоями до нулевой отметки, при этом правильно будет подвергать основание периодической вибропрессовке.

Ростверковый фундамент из труб не рекомендуется надолго оставлять ненагруженным, иначе почва может вытолкать сваи и их заглубление будет неравномерным. Между установкой опор и дальнейшим строительством должно пройти не более 3 суток с момента затвердевания раствора.

Деревянный мелкозаглубленный столбчатый фундамент собирается из брусьев, предварительно обработанных антисептическими средствами. Диаметр опор должен составлять не менее 20 см, иначе дом накренится и быстро разрушится. Выбирать древесину стоит между дубом и хвойными породами. В данном случае глубина заглубления будет не меньше полуметра.

Деревянный столбчатый фундамент

Недостатки столбчатого фундамента

Не подходит для массивных конструкций. Самым главным недостатком рассматриваемой конструкции является невозможность ее применения для массивных многоэтажных конструкций. Даже при наличии ростверка, не связанные между собой бетонные основания не выдержат массивного сооружения;
Склонен к перемещению по горизонтали. Учитывая небольшие габариты столба, под давлением строительной конструкции, а также на фоне бокового давления грунта, столб может попросту покоситься. Потеря несущей способности одной опоры может грозить разрушением всей конструкции.
Опасность неравномерной укладки. Если устанавливать столбы на грунт с разной плотностью, некоторые опоры со временем могут проседать, нарушая распределение нагрузки строения. Частично убрать данную проблему можно установкой ростверка.
Не подходит для проектов, подразумевающих подвальное помещение и цокольный этаж. Расстояние между столбами просто не позволяет прорыть достаточно широкое помещение под подвал или погреб. При необходимости устройства подвального помещения, его придется возводить отдельно, а это дополнительные финансовые траты.
Использование опорных столбов с подошвой. При наличии грунтовых вод в непосредственной близости от будущего строения, необходимо устанавливать опорные столбы с подошвой. Подошва представляет собой монолитную плиту шириной превосходящую столб в 2 или 3 раза.

Столбчато ленточный фундамент. Пошаговая инструкция или руководство к действиям

Планировка и разметка строительной площадки по осям дома.После планировки при помощи шнура разбить оси, для возведения стен.Определение мест на земле, где будут находиться шурфы под столбики или будут пробурены отверстия для вертикальных опор.Расстояние между ними должно составлять от 150 до 200 см.Важно! столбы непременно должны располагаться в углах здания, а также в местах сопряжений внутренних и наружных стен, вне зависимости от выбранного шага их расположения.Земляные работы по устройству шурфов под столбики или скважин.Для кирпичных, бутовых и монолитных столбов отрываются шурфы. Когда применяется ленточно столбчатый фундамент глубина заложения должна быть на 20…25 см больше глубины промерзания грунта в месте строительства.Изготовление опалубки.Допускается использоватьиз пластиковых или металлических щитов

Можно ее изготовить и своими руками. Использовать для этого необходимо доски, толщиной 25…30 мм, из которых изготавливаются щиты необходимого размера

Когда применяется ленточно столбчатый фундамент глубина заложения должна быть на 20…25 см больше глубины промерзания грунта в месте строительства.Изготовление опалубки.Допускается использоватьиз пластиковых или металлических щитов. Можно ее изготовить и своими руками. Использовать для этого необходимо доски, толщиной 25…30 мм, из которых изготавливаются щиты необходимого размера.

Описание изготовления из досок своими руками очень легко находится в любом строительном справочнике.Вязка арматуры. Если используется монолитный бетон, он подлежит армированию. Для столбиков связывается каркас из 4 стержней арматуры с диаметром = 16…18 мм, перевязанных по высоте замкнутыми контурами-хомутами из проволоки с диаметром = 6…8 мм и устанавливаемых с шагом 0.4 м.

Все стержни и хомуты связываются между собой проволокой для вязки. Высота каркаса на 250 мм должна превышать высоту столбика для того, чтобы можно было связать между собой арматуру опоры с горизонтальной балочной конструкцией. Арматура должна использоваться не ниже А-3 класса.Кирпичная, каменная кладка, бетонирование столбов или буронабивных свай.

Если используется кирпич, его нужно через каждые пять рядов армировать сеткой 100 х 100 мм из проволоки. Кладку из бутовых камней можно не армировать. Бетонирование монолитных столбиков выполняется бетоном класса В-25 (М350).

Бетон можно использовать как привозной, так и изготовить его своими руками. При работах необходимо обязательное виброуплотнение. Столбики могут быть сечением 0.6 х 0.6 м для наружной стены (при их толщине 0.6 м) и 0.4 х 0.6 м для внутренней (при толщине 0.4 м).Подготовка к бетонированию горизонтальных балок.

Если низ горизонтальной балочной конструкции должен быть ниже уровня земли (обычно это 25…30 см), между столбиками отрываются на соответствующую глубину неглубокие траншеи. Вертикальные откосы траншей нужно сделать как можно более аккуратными, так как в дальнейшем они будут использованы как часть опалуби. Высота балочной конструкции может быть принята 500…600 мми соответствовать толщине стены.Размер и изготовление стальных каркасов.Каркасы состоят из 6 металлических стержней, устанавливаемых вдоль балки – по 3 стержня в верхней и нижней частях.

Между собой стержни связываются между собой гнутыми хомутами в виде замкнутого контура. Размеры хомутов должны быть такими, чтобы при вписывании их в поперечный разрез балки между арматурой и наружной поверхностью оставался зазор 25 мм – защитный бетонный слой, предохраняющий арматуру от коррозии.Изготовление, а также установка опалубки.Опалубка для ростверка может быть инвентарной или изготовленной своими руками. Устанавливается опалубка прямо на землю.

Если бетонируется заглубленная в грунт горизонтальная монолитная рама — ростверк, опалубка должна быть на 25…30 см ниже высоты балки. Если горизонтальная рама — ростверк приподнята над поверхностью, высота опалубки должна соответствовать отметке, на которой должен находиться верх балочной конструкции. После установки и раскрепления в опалубку засыпается песок, верхний уровень которого должен находиться на отметке низа балочной системы (или верха столба).Заливка бетона балок.Бетон заливается обычным способом, затем через 5…7 дней опалубка снимается.

Для высокорасположенной конструкции удаляется песок, и ростверк оказывается опирающимся на столбики. Изготовление опорной части здания закончено. Еще через 10…15 дней можно приступать к кирпичной кладке.

Столбчато-ленточный фундамент

С появлением современных материалов появилась возможность возводить облегченные коттеджи в один или два этажа. Это обстоятельство обусловило рост популярности более легких конструкций столбчатого фундамента. Они выполняются в виде заглубленных ниже уровня промерзания столбов, которые соединяются между собой ленточным фундаментом. В одиночку соорудить такое основание затруднительно, поэтому желательно пригласить помощников.

Земляные работы

Мероприятия по возведению фундамента начинаются с выполнения земляных работ. Они заключаются в подготовке строительной площадки и разметки в соответствии с проектом. Для этого используется бечевка, натянутая в две параллельные линии, расстояние между которыми равно ширине ленточного основания. При пересечении линий следует соблюдать прямой угол. Отмечаются места, где происходит пересечение и примыкание стен, а также углы сооружения.

На участке строительства ленточного основания осуществляется выемка грунта на глубину 300-400 мм.

Ширина этой траншеи выполняется на 70-100 мм больше глубины для возможности монтажа опалубки.
В точках расположения столбов производится бурение скважин. Для этого используют ручной бур. Диаметр этого приспособления может быть от 150 до 400 мм. При глубине строительства менее 1 м, укрепления стенок скважин не требуется. Если заглубление значительно, то требуется организовать укрепление стенок с помощью подпорок из досок.

На дне скважин создается песчаная подушка толщиной 100 мм.

В заключение осуществляется контроль взаимного положения скважин и будущей конструкции в целом.

Обустройство столбов

Опоры столбчатого фундамента создаются из бетона. Для организации гидроизоляции прибегают к небольшой технической хитрости. Она заключается в формировании трубы из рубероида, который сворачивается в два слоя. Конструкция соединяется строительным скотчем и устанавливается в скважине.

Армирующий каркас создается путем увязки стальной арматуры диаметром 10-14 мм при помощи проволоки размером 6 мм. Длина его должна превышать глубину скважины на 150-250 мм.

Заливка раствора бетона происходит послойно. Первый слой толщиной 200-250 мм необходим для формирования подошвы. При его заливке приподнимают свернутый рубероид, чтобы раствор мог равномерно растечься. Далее полностью заполняют скважину бетоном для создания столба. Воздух в массе раствора и ликвидация пустот происходит с применением электрического глубинного вибратора.

Во время застывания раствора переходят к созданию ленточного фундамента.

Обустройство облегченного ленточного фундамента

С использованием сварки собираются детали армирующего каркаса из прутов арматуры и увязываются проволокой. После установки в траншею каркас соединяется с прутами арматуры, которые остались торчать на поверхности конструкции столбов.

Для создания опалубки используются доска, ДСП, фанера или металлические листы. После ее монтажа внутри котлована настилается слой гидроизоляции из мембраны или полиэтилена.

Далее происходит заливка фундамента с обязательным уплотнением раствора. Для застывания бетона и набора прочности требуется от трех до четырех недель. После этого производится демонтаж опалубки.

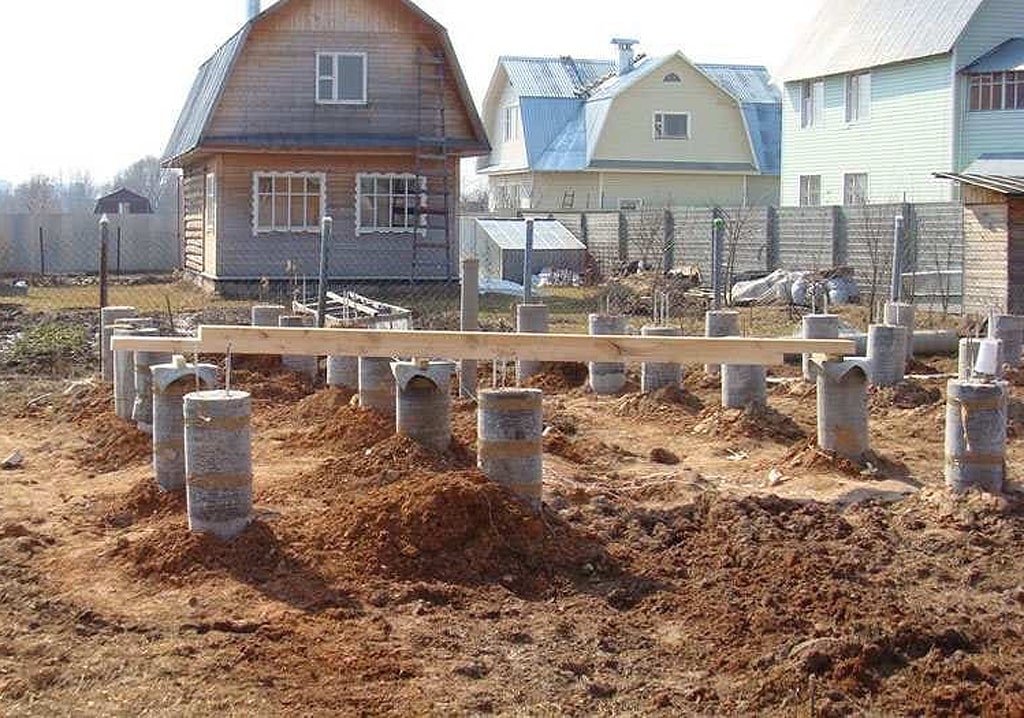

Устройство монолитных столбчатых фундаментов

Устройство монолитного столбчатого фундамента начинается с земляных работ.

Их объем невелик по сравнению с другими видами фундаментов:

расчищается участок строительства от мусора;
производится разметка столбов;
в местах монтажа опор снимается плодородный слой почвы;
роются ямы под столбы: если их глубина не превышает 1 м, стенки можно выполнить вертикальными и без дополнительных креплений. Стенки более глубоких ям необходимо укрепить досками или выполнить их с откосами. Глубина скважины должна превышать глубину заложения фундамента на 200-300 мм. Ширина ее также делается с запасом в 400 мм по контуру будущего столба: такой запас необходим для установки опалубки и распорок.

Более подробно про глубину заложения фундамента мы изложили в этой статье.

Устройство дренажной и гидравлической подушек

На дне подготовленной скважины устраивается песчано — гравийная подушка с уширением по периметру опоры в 100-200 мм. Сначала в яму укладывается слой песка толщиной 100-200 мм. После его уплотнения насыпается слой гравия толщиной 50 мм. Насыпанный гравий обильно смачивается водой и плотно утрамбовывается.

На уплотненную подушку необходимо уложить гидроизоляционный материал – рубероид или полиэтиленовую пленку.

Гидравлическая подушка служит своего рода подставкой под столб. С ее помощью увеличивают площадь опоры элемента столбчатого фундамента. Ширина гидравлической подушки должна превышать геометрические размеры поперечного сечения столбика на 200-350 мм.

Для правильного формирования подушки устраивается невысокая (150-200 мм) опалубка. Процесс монтажа данного элемента столбчатого фундамента можно ускорить, использовав в его качестве железобетонный блок 200х200х400 мм.

Монтаж опалубки

Для изготовления опалубки под монолитный железобетонный столбчатый фундамент применяются доски, оструганные с одной стороны. Гладкая поверхность пиломатериала должна быть обращена в сторону бетона. Требования к породе древесины невысоки – она может быть любой, лишь бы ее влажность не превышала 25%.

Сухая доска на опалубку не подойдет: ее придется предварительно смочить, чтобы при заливке она не впитывала воду из бетонной смеси.

Ширина доски берется в пределах 120 – 150 мм, толщина – 25-40 мм.

Некоторые строители используют в качестве опалубки металл или ДСП. В частном строительстве такой прием допускается, но сцепление этих материалов с бетоном выше, чем с пиломатериалом, так что дальнейшие работы по удалению опалубки будут затруднены.

Армирование

Армирование монолитных столбчатых фундаментов производится при помощи строительной ребристой арматуры диаметром 10-12 мм (вертикальные элементы каркаса) и гладкой диаметром 6 мм (горизонтальные элементы).

Арматурные каркасы вяжутся на поверхности, а затем опускаются внутрь опалубки. Горизонтальные стержни устанавливаются с шагом 200-250 мм.

Высота вертикальных прутков должна быть таковой, чтобы ее верхние концы выступали над бетонной поверхностью столба на 100-200 мм. В дальнейшем они используются для привязки ростверка.

Заливка бетона

Технология устройства монолитного столбчатого фундамента предусматривает послойную заливку бетонной смеси.
В ее состав входят:

цемент марки М400 – М500 – 1 часть;
песок – 3 части;
щебенка – 5 частей.

Каждый слой уложенного бетона (толщиной 200-300 мм) уплотняется при помощи ручных вибраторов.

Монтаж

Расчеты и проектировка

Расчет столбчатых фундаментов делается параллельно с общим проектом сооружения. Определяется количество столбов, их диаметр, расположение, глубина погружения и материал который будет предпочтителен для их изготовления. Для произведения точных расчетов требуется подробные характеристики грунта: уровень промерзания, глубина расположения грунтовых вод, уровень пучения почвы и т.д.

Правильный расчет столбчатого фундамента также во многом зависит от характеристик возводимой конструкции: ее массы, материала, который будет использоваться при строительстве, количества этажей, типа перекрытий и т.п. Для самостоятельного определения структуры и местоположения колонн используется онлайн-калькулятор расчета столбчатого фундамента.

Подготовка площадки. Разметка

По имеющемуся чертежу посредством строительной нити очерчивается контур будущего сооружения. На этом этапе важна правильная геометрия созданного контура – нить должна натягиваться двумя линиями параллельно друг к другу, толщина промежутка между ними должна примерно соответствовать толщине ростверка. Если разметка осуществлена правильно, то все углы и пересечения будут иметь значение 90 градусов.

Чтобы определить, правильно ли выдержанна общая геометрия будущего сооружения, необходимо выверить соответствие диагоналей. Для этого, производятся необходимые измерения (соответствие длины и ширины сторон) и на наружных углах создаются отметки – таким образом, вы получите относительно правильный прямоугольник. Однако при таком подходе возможно наличие погрешности, которую невозможно определить визуально.

Для определения возможных погрешностей, между дальними углами по диагонали натягивается нить – если длина обоих диагоналей равна, то при соответствии значений имеющихся сторон фигуру можно считать правильной. Если же диагональные линии не соответствуют друг другу по длине, то один из отрезков сдвигается вперед или назад до получения равного значения диагонали.

Подготовка участка

В первую очередь необходимо подготовить площадку для будущего сооружения. По всему периметру на 20 – 30 см срезается верхний слой почвы – примерно такую толщину имеет органический слой – в качестве основы для строительства он не пригоден;
Очищенную от мусора площадку подвергают планировке – срезаются бугры, а в ямы досыпается грунт. В результате у вас должна получиться ровная по горизонтали поверхность;
На месте расположения несущих колонн выкапываются котлованы необходимой глубины. Если после формирования котлована на дне имеется песок или гравий, то в дополнительной засыпке он не нуждается. Если же основой для столбов будет служить почва – необходимо осуществить засыпку песком на 20 – 30 см.

Монтаж колонн

На дно котлована заливается слой бетона толщиной около 20 см, который будет служить подушкой для колонны. Если в качестве материала используется кирпич, то осуществляется кладка замкнутым способом, а в образовавшееся внутри колонны пространство закладывается арматурный каркас и заливается бетонный раствор.

Если колонны будут формироваться посредством бетона, то существует возможность заливки без применения опалубки для фундамента. Для этой цели вместо котлована ручным буром формируется вертикальная скважина необходимого диаметра и глубины, в которую закладывается каркас армировки и заливается бетон.

Чтобы избежать обвала стен и утечки бетона, края скважины закладываются рубероидом. Выступающая часть формируется посредством опалубки.

Ростверк и забирка

Ростверк формируется посредством бетонной, металлической или деревянной рандбалки – материал подбирается в зависимости от структуры будущего здания. Бетонный ростверк фундамента формируется посредством опалубки, а металлический или деревянный имеет сборную конструкцию.

Если ростверк будет находиться высоко над землей, то резонно возникает вопрос: чем закрыть столбчатый фундамент снаружи? Для этой цели возводится забирка – перекрытие перекрывающее промежуток между несущими столбами. Материалом для нее могут служить различные материалы, однако традиционно для ее сооружения используется облицовочный кирпич или камень.

Забирка из кирпича возводится также как и обыкновенная облицовка – заливается узкая ленточная основа либо стяжка, на которую затем кладется кирпич. В поверхности облицовки оставляются вентиляционные отверстия, как и в обычном цокольном перекрытии. Не следует связывать ее с несущими столбами, так как разность усадки приведет к образованию трещин.

Расчет столбчатого фундамента

Существуют онлайн-калькуляторы для расчета фундамента

Грамотно проведенный расчет основания позволит возвести сооружение достаточной прочности, не потратив при этом лишних денег на достижение надежности, которая просто не будет востребована. Изначально нужно учитывать, что опорный блок не предназначен для размещения на нем тяжелых железобетонных плит и толстых кирпичных кладок.

Чертеж будущего сооружения должен содержать в себе следующие данные:

схема расстановки опор;
материал изготовления стержней;
глубина погружения свай;
применяемая технология.

При проектировании нельзя полагаться на удачу или опыт строительства у соседей. Достижение желаемого результата возможно при условии учета всех сопутствующих факторов и грамотного использования имеющейся информации.

К числу исходных данных для проведения расчета относится:

структура грунта;
глубина залегания грунтовых вод;
несущая способность почвы;
уровень промерзания земли;
максимальная и минимальная высота снежного покрова;
прочность материала;
вес здания с находящейся в нем мебелью, бытовой техникой и коммуникационными системами.

Информацию о несущей способности почвы можно получить из таблиц документа СНиП 2.02.01-83. Вес здания рассчитывается простыми математическими действиями. Получить данные о несущих конструкциях можно путем умножения их объема на плотность, которая указывается в инструкции к товару.

В дальнейшем нужно поделить массу строения на показатель сопротивления грунта и умножить на 1,5, чтобы иметь запас прочности. Полученный результат будет площадью, которую должны создать основания столбов на грунт. Остается только поделить это число на сечение одного столба и получить количество необходимых изделий.

Особенности и конструкция столбчатого фундамента

Несущая способность столбчатого фундамента значительно ниже, чем ленточного или монолитного

Этот тип основания представляет собой совокупность опор, установленных в грунте по определенной схеме. Вид, количество и размер столбов зависит от целого ряда факторов, главными из которых является состав грунта и вес здания. Поскольку площадь опор значительно меньше, чем у ленточного и плитного фундамента, несущая способность их пропорционально ниже.

Единичные опоры могут быть использованы при возведении легких дачных домиков каркасного типа, сооружений из пеноблоков и сэндвич панелей. Для тяжелых домов делается большее количество столбов, что в совокупности с обязательной установкой ростверка делает такое решение нецелесообразным. Проще, быстрее и надежнее залить железобетонную конструкцию.

При решении сделать фундамент на столбах следует учитывать такие особенности данной конструкции:

Основа столбов должна опираться на прочный слой грунта. Нужно быть готовым к отрывке довольно глубоких ям.
Устройство основания может быть единым или состоящим из единичных изделий. В первом случае опоры жестко объединяются ростверком, во втором — на них опускается плита перекрытия или нижние фрагменты бруса.
Просвет под домом выбирается достаточным для обеспечения проветривания, защиты от холода и сырости. Проем можно использовать для складирования различных мелочей. Минимально допустимой считается возвышение 50 см.
При проведении сборки опор из мелких фрагментов используется качественный вяжущий раствор.

Инструкция – как обустроить фундамент самому

Возводятся столбчатые фундаменты по технологии в четыре этапа:

Земляные работы с выбуриванием ям под опорные столбы и устройством на их дне подушки из песка.
Установка несъемной опалубки для опор фундамента с последующей заливкой бетона либо выкладывание их из кирпича или бетонных блоков.
Устройство для этой разновидности свайно-ростверкового фундамента верхней распределяющей нагрузки части из железобетона, стального швеллера или древесины.
Гидроизоляция всей конструкции и обшивка опор по периметру здания сайдингом или профлистом.

Все достаточно просто, но есть в этом процессе и ряд нюансов. Первый из них – независимо от уровня заложения ростверка, подпорные сваи столбчатого варианта фундамента для частного малоэтажного дома следует погружать глубже точки промерзания. Чтобы ускорить работы, в отдельных случаях лучше всего будет привлечь специализированную технику с буром.

Сами опоры основания могут быть выполнены из:

Залитого в асбестоцементную трубу железобетона;
Кирпича;
ФБС (изготовленных на заводе ж/б блоков для фундаментов);
Натурального камня.

Ниже приведёна пошаговая фото-инструкция столбчатого фундамента на пеноблоках:

Переносим план фундамента на местность — размечаем колышками будущие границы

Копаем ямы

Засыпаем ямы щебнем, сверху песком и несколько раз проливаем и повторяем процедуру засыпания песком

Выставляем на подушку первые 4 блока по углам и выравниваем по шнурке и размерам

Подставляем второй блок и выравниваем по уровню

Гидроуровнем отмеряем нулевой уровень фундамента — его высоту

Выставляем следующие уровни блоков нашего основания

По уровню делаем все остальные столбы

Выкладываем рубероид на столбики для гидроизоляции

Также возможно использование стальных винтовых свай. Но это уже будет больше одна из вариаций свайно-винтового фундамента. Раньше опоры делали даже из влагостойкой лиственницы. Однако сегодня большинство частных застройщиков предпочитают ставить под свой дом что-нибудь более долговечное и бетонное.

Опоры ставятся с интервалом 1,5–2,5 метра так, чтобы находиться под углами строения, в местах пересечения внутренних стен и заложения несущих балок, а также под печами и каминами. Это точки основных нагрузок. Часть из них ростверк вполне в состоянии распределить по всей конструкции. Но в идеале основной вес должен приходиться как раз на опорные сваи, на которых покоится столбчато-ленточный фундамент.

Выбирая кирпич, следует сразу исключить силикатную его разновидность. А керамический следует брать с максимально высокой морозостойкостью. В целом, если замешивать и заливать бетон не хочется, то лучше всего предпочесть ФБС. Эти блоки изначально предназначены для возведения фундаментных оснований для различных зданий.

По конструкции бетонный ростверк поверх столбов – это небольшой ленточный фундамент. Для него собирается отдельная опалубка с укладкой в нее арматуры из стальных прутков в 10–12 мм. После их связки готовый армирующий пояс останется лишь залить бетонным раствором с маркой не ниже М-300. При этом для деревянных строений ростверковая часть нередко выполняется вовсе из бруса. Во многих случаях его вполне хватает для перераспределения нагрузок.

Для гидроизоляции элементов столбчатого основания можно воспользоваться рубероидом либо жидкой битумной мастикой. Подойдет даже мягкая черепица, если она осталась неизрасходованной при покрытии кровли на уже построенном здании.

Вывод: кратко о главном

Возведение фундамента – важнейший этап при постройке любого здания: от легкой беседки до жилого дома. Ошибки в его монтаже могут провести к проседанию строения, перекосу стен и прочим неблагоприятным последствиям. Общий порядок работ при монтаже столбчатого фундамента такой: первым делом выбирают его вид и материал, потом составляют схему-чертеж и переносят его на участок. Далее снимают верхний слой грунта, формируют песчано-щебеночную подушку, делают опалубку и проводят армирование. После этого осуществляется непосредственный монтаж столбов из кирпича или бетона, металлических свай или асбестовых труб.

В зависимости от выбранного вида столбчатого фундамента и материала, применяется соответствующая технология монтажа опор. Часто на них устанавливают ростверк. Конструкцию в обязательном порядке гидроизолируют битумной мастикой или рубероидом. После этого, убедившись в том, что бетон застыл, можно приступать к строительству основного здания или иной архитектурной конструкции.
