Способы установки столбов для забора на пучинистых грунтах

Чем покрасить столбы?

Еще перед установкой столба, его подземную часть надо обработать битумной мастикой.

Некоторые авторы рекомендуют окрашивать столбы до установки, мотивируя тем, что это легче сделать в горизонтальном состоянии. Есть два аргумента против.

  1. Во время установки столба краску можно повредить.
  2. Красить столб со всех сторон удобнее в вертикальном положении.

Окрашивают металлическую поверхность по стандартной технологии:

  • зачищают грязь;
  • удаляют ржавчину (механически или химическими реагентами);
  • грунтуют;
  • красят в два слоя.

Встречаются рекомендации по использованию импортных красок, которые можно наносить на ржавчину. Но если проанализировать отзывы на форумах реальных пользователей, то чаще можно встретить мнение, что это напрасно потраченные деньги (причем немаленькие). Оказывается, у этих красок есть ограничения на применение, которые отечественные дилеры не всегда рассказывают своим клиентам.

Лучше обработать столбы для забора проверенными годами материалами.

Грунтовка и краска должны быть предназначены для металла и наружных работ.

Информация на заметку: Анкерный болт, жидкое стекло.

Как легко забить столбы для забора

Какой фундамент выбрать на заболоченной почве

Какой тип бетонного основания выбрать для строительства на болотистой местности? При малоэтажной застройке на заболоченных участках используются два вида бетонных сооружений:

  • Бетонные, буронабивные, винтовые сваи с ростверком.
  • Если на участке нет угрозы подтопления, можно применять плитную «плавающую» базу.

Где глубина залегания воды невысока, возможно строительство мелкозаглубленных ленточных конструкций. Требуется монтаж дренажной системы.

Свайный фундамент

Для массивных построек из кирпича, блоков, рекомендуется монтаж свайной основы.

Свайный

Свайные конструкции способны противостоять ударам стихии.

Установка основы требует проведения нормативных расчетов, монтажа свайных конструкций. Сооружение связывается поверху ростверком, обеспечивается надежность, устойчивость на твердых породах почвенных пластов.

Монтаж свайных конструкций требует привлечения дополнительной строительной техники, процесс дорогой. Траты на установку свай потребуют больших вложений, в сравнении с ленточными, плитными аналогами.

Если глубина залегания твердых пластов — не ниже 3 метров от поверхности, разрешается установка винтовых свай. Удастся снизить стоимость основания, но несущая способность становится хуже. Есть ограничения, связанные с глубиной установки.

Винтовые сваи рассчитаны на строительство зданий не из тяжелых материалов — дерево, газобетонные блоки.

Плитный «плавающий» фундамент

Выдерживает большие нагрузки, перепады температур. Преимущество достигается за счет равномерного распределения по поверхности, исключает проседание конструкции. В нижней части бетонное основание защищает песчано-щебневая подушка. Не препятствует прохождению грунтовых вод, не задерживая их у основания бетонного сооружения.

Плитный

Мелкозаглубленный ленточный фундамент

Доступный вариант для болотистой местности. Но монтаж разрешен, если конструкция здания собирается из деревянного бруса, металлического каркаса. Условие — правильный отвод грунтовых вод (дренажная система). Ленточная база должна быть монолитного типа, возможно противостояние пучению грунта.

Мелкозаглубленный

Средние заборы

Такие ограды создают среднюю нагрузку на грунт, их сложнее изготовить. Конструкция имеет следующие особенности:

  • Секции изготавливаются по принципу легких ограждений (из тех же стройматов).
  • Столбы. Выкладываются из кирпича, технология может включать армирование (не обязательно).

Сочетание высокого уровня ГВ и пучинистых свойств почвы действует разрушающе на кирпичные столбы

Подход к изготовлению фундамента для средних заборов отличается от приемов возведения легких оград; здесь важно целиком скомпенсировать выталкивающие силы почвы.. Установка заборных столбов на пучинистых грунтах может выполняться тремя способами, позволяющими изготовить качественный фундамент с минимизацией затрат:

Установка заборных столбов на пучинистых грунтах может выполняться тремя способами, позволяющими изготовить качественный фундамент с минимизацией затрат:

  • Уширение подошвы опоры. Разновидность фундамента ТИСЭ, когда столбы устанавливают над отметкой промерзания. Это приводит к тому, что силы выталкивания давят не только на уширенную подошву, но и на ее боковую поверхность, расположенную выше. Вспучивание частично компенсируется и гасится без ущерба для кирпичной кладки, которая остается целой.
  • Армирование монолитной опоры. Кирпичная кладка часто разрушается потому, что сдвигаются вмурованные в нее закладные, на которых подвешены секции ограды. Для предотвращения сдвига внутри кладки заливают бетон с арматурной обвязкой или устанавливают трубу. Также рекомендуется обустроить дренаж вдоль ограждения; это снизит подвижки земли под фундаментом.

Винтовые сваи. Способ полностью обезопасит ограду от сил пучения. Для кирпичного столба нужна опорная площадка. Ее роль выполняет квадратный оголовок; его приваривают к свае или фиксируют болтами.

Фундамент на пучинистом грунте

Чтобы исключить возникновение неудобств, необходимо организовать полноценную и качественную защиту фундамента. Достигается такой эффект путем глубокого расположения основы.

Однако данные манипуляции приведут к предотвращению негативного воздействия грунта лишь на нижнюю часть основания, в тот час, когда стены фундамента по-прежнему будут подвержены деформации

Это означает, что очень важно обеспечить равномерное распределение давления по всей площади фундаментальной части конструкции, дабы исключить повреждение стен

После того, как фундамент заложен, вокруг его стен засыпают те же непучинистые материалы, поверх которых ложится земля. На фото показаны результаты описанных операций.

Тяжелые заборы

Если в ограждении участка используются и кирпичные столбы, и пролеты из природного камня, кирпича, клинкера, забор считается тяжелым. В отличие от секций из штакетника, профнастила, кладку невозможно подвесить на горизонтальные прогоны. Поэтому в конструкцию фундамента добавляется еще один элемент:

  • лента малого заглубления – имеет контакт с землей всей подошвой, поэтому на нее действуют силы пучения в присутствии грунтовых вод;
  • ростверк – всегда отстоит от грунта на 10 – 20 см, силы пучения на него не действуют, поэтому данный вариант предпочтительнее для забора, но сложнее в изготовлении.

Тяжелый забор.

Висячий ростверк для забора не подходит, так как не приносит ничего, кроме увеличения бюджета строительства. Поэтому применяются исключительно низкие (наземные и подземные) балки, опирающиеся на сваи/столбы.

Подземная часть фундамента

Для опирания балок ростверка наиболее экономичным решением является столбчатый фундамент, его разновидность ТИСЭ или винтовые сваи. При высоком уровне вод грунтовых для этих технологий характерны следующие нюансы:

и столбы, и ростверк армируются, поэтому арматурные каркасы жестко соединить между собой гораздо проще;

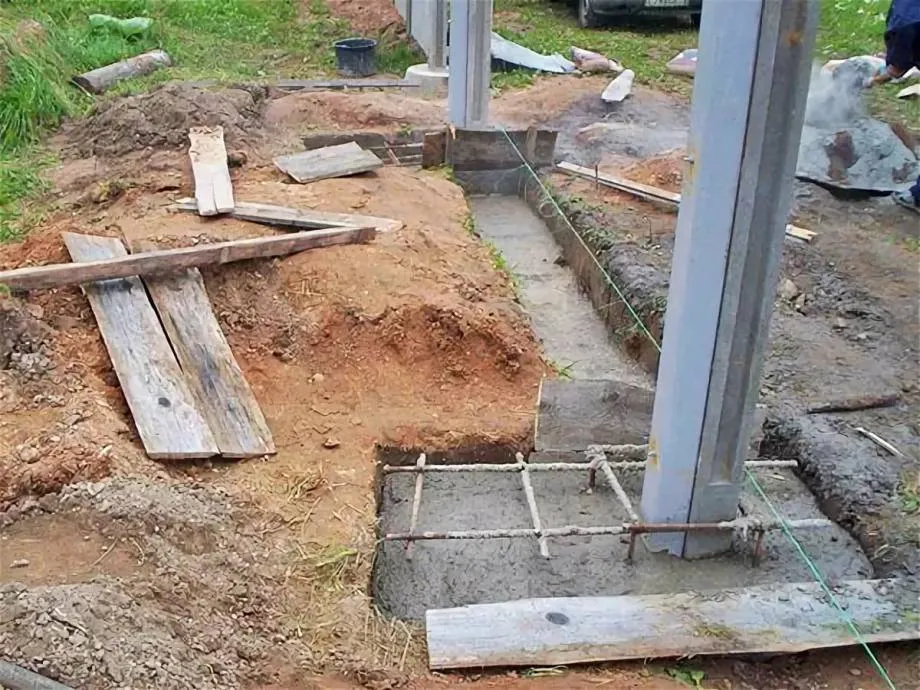

Армирование ростверка тяжелого забора.

  • при выборе винтовых свай придется запустить тело СВС внутрь ростверка на высоту верхнего армопояса, прожечь/просверлить в трубах отверстия на уровне нижнего и верхнего пояса, пропустить сквозь них стержни периодического сечения и обвязать с прутками каркасов балок ростверка для жесткой связи;
  • для столбчатого фундамента и столбов ТИСЭ необходимо применить опалубку из рубероида или полимерной трубы, чтобы снизить трение между боковыми поверхностями фундамента и прилежащими к нему слоями грунта.

Это обеспечит стабильность пространственной геометрии заборных стоек и пролетов между ними. Установка свай СВС производится быстрее, застройщику не нужно ждать отвердевания бетона, чтобы приступить к следующему этапу.

Изготовление ростверка

Основной проблемой при изготовлении низкого ростверка становится обеспечение воздушного зазора между подошвой балок и землей:

  • если сделать классическую опалубку, нижний щит, расположенный ниже нулевой отметки, сложно демонтировать при распалубке;
  • для наземного ростверка обычно используется 10 – 20 см слой песка, который убирается из-под балок после застывания бетона, но при этом щель необходимо декорировать .

Поэтому для подземного ростверка обычно используется следующий вариант:

  • вместо нижней палубы используется пенополистирол ПСБ низкой плотности;
  • опалубка является несъемной, сминается при возникновении сил пучения, возвращает исходную форму весной при оттаивании почвы;

Несъемная палуба из пенополистирола для монолитного низкого ростверка.

по бокам балок фундамента в глинистых грунтах монтируются листы асбоцемента, предотвращающие осыпание почвы внутрь воздушной прослойки.

Подробнее: Армирование ростверка.

Таким образом, при строительстве столбов забора, независимо от веса материала, конструкции ограждения, содержания глины в грунте и наличия высоких вод грунтовых, могут использоваться три технологии: сваи винтовые, ТИСЭ или классические столбы с уширением подошвы. Застройщику стоит лишь учесть вышеприведенные рекомендации для конкретных эксплуатационных условий.

Деревянные столбы

На сегодняшний день хорошая древесина – материал не из дешевых. Еще один его недостаток – малая прочность. Он подходит только для создания легких конструкций из дерева или сетки рабицы. Вам понадобятся бревна или брус из дерева твердых пород.

Лучшее решение для установки на пучинистых грунтах – лиственница, ясень дуб. Они наиболее стойки к сырости и резким изменениям температуры. Ель и пихта – на втором месте. Береза, клен, бук, липа, вообще, в данном случае непригодные виды.

При установке используется бутование. Оно выполняется в несколько этапов:

  1. Бурится лунка радиусом 10 см на глубину ниже уровня промерзания.
  2. В лунку строго вертикально ставится столб.
  3. Лунка заполняется щебнем, который затем утрамбовывается.

Перед установкой подземную часть столба необходимо тщательно обработать антисептиками и гидрофобизаторами.

Расчёт основных параметров для установки своими руками

Чтобы посчитать количество закупаемых материалов, необходимо определить параметры забора — общую длину, высоту, частоту установки опор и так далее. Алгоритм расчёта следующий:

  1. Измерьте общую длину ограждения с помощью рулетки. Высоту изгороди определяйте из соображений безопасности и на основании личных пожеланий. Как показывает практика, строить сплошной забор высотой более 2,5 м экономически нецелесообразно. Оптимальная высота, позволяющая экономить материалы, — 2 м (шестиметровая труба делится на 3 части).
  2. Определите высоту столбов. Принцип такой: для создания надёжного опорного рычага в грунте стойка должна быть погружена в землю не менее, чем на 1/3. Если планируется построить 2-метровое ограждение, то минимум 1 м опоры должен находиться в земле, тогда её полная длина составит 3 м.
  3. Посчитайте число столбиков в зависимости от интервала их установки.

Ограждения высотой больше 2,5 м лучше делать из сетки

Важно правильно подобрать шаг установки опор, зависящий от площади и парусности ограждения. Расстояние между столбами должно лежать в пределах от 2 до 3 м

Меньший интервал принимать нецелесообразно с точки зрения экономии, а больший резко снижает надёжность сооружения. Точный подбор производится в индивидуальном порядке.

Сплошная изгородь с оптимальным расстоянием между столбиками 2,5 м

Пример расчёта для длины ограждаемого участка 13,4 м при высоте забора 1,5 м:

  1. Если разбить это расстояние на 4 секции, то шаг столбов выйдет 3,23 м. При такой длине пролёта забор можно строить из кирпича или сетки-рабицы на металлических столбах. Профлист или другой сплошной материал ставить крайне нежелательно, стойки расшатает ветром.
  2. Разбивка на 5 секций даст оптимальный интервал — 2,56 м. Это подходящий вариант для большинства заборов, как деревянных, так и металлических.
  3. Если поделить расстояние на 6 пролётов, то длина каждого получится 2,12 м. Надёжность такого забора будет на высоте, хотя вырастет стоимость строительства. Но здесь можно сэкономить на сечении столбов и взять меньший типоразмер по сортаменту.

Пример разбивки на 4 пролёта

Пример разбивки на 5 пролётов

Если выбрать оптимальный шаг 2,5 м, то на возведение ограждения потребуется 6 опор, выступающих над уровнем земли на 1,5 м. По расчёту полная длина стойки вместе с подземной частью равна 1,5 / 2 х 3 = 2,25 м, с запасом — 2,5 м. Итого потребуется 2,5 х 6 = 15 м трубы или швеллера.

Разбивка на 6 пролётов

Армирование опор, цементирование дна углублений и самих опор, понятие о пучинистых грунтах

Схема установки асбестоцементных труб: а — врезка крестовины в деревянный столб, 6 — приваривание уголка к металлическому столбу, в — заполнение асбоцементной трубы раствором.

Дно ямы заливается цементным раствором либо покрывается гидроизоляционным материалом, к примеру, рубероидом, для предотвращения соприкосновения грунта с песчано-гравийной подушкой, которая обязательно насыпается перед установкой опоры. Углубление армируют металлическими прутами. Нижнюю часть опоры, которая будет находиться в грунте, требуется усилить, залив ее горячим битумом. Ямки после установки труб заливают бетоном, он также заливается внутрь трубы для повышения устойчивости опоры и предупреждения проникновения влаги в ее полость. Вода, попадая во внутреннюю часть асбестоцементной трубы, в зимнее время замерзает и увеличивается в объеме, что влечет за собой ее повреждение (разрыв). Считается, что залитый бетон обеспечивает устойчивость конструкции. Этот способ применим только на легких непучинистых грунтах.

Пучинистый грунт подвержен морозному пучению. Пучинистость грунта зависит от содержащейся в нем воды. К таким видам грунта относят все глинистые его разновидности: супеси, глины, суглинки. Такие грунты не удержат опору с залитым бетоном. Силы пучения могут снести фундаменты больших зданий. Столбы, которые закапываются ниже промерзания грунта и заливаются бетоном, становятся решением проблемы. Надо отметить, что при таком способе тратится много бетона и асбестоцементные трубы углубляются в почве почти на половину изначальной длины.

Одним из самых популярных и востребованных в современных загородных домах держателей для забора является асбестовая труба. Этот материал хорошо зарекомендовал себя не только для обустройства канализации, дренажной системы, дымохода или вытяжки, но и для самого обыкновенного ограждения. Дерево гниет и деформируется при попадании влаги, металл подвержен коррозии.

Также оба материала требуют регулярной зачистки и покраски, в то же время, асбестоцемент более удобный и простой в обслуживании материал. Производство асбестоцемента выполняется путем смешивания портландцементного раствора и асбестового волокна. Трубопровод отличается повышенной прочностью и гладкостью по всей поверхности, однако так же, как и прочие материалы, имеет как достоинства, так и недостатки.

Что такое пучинистый грунт и как с этим бороться

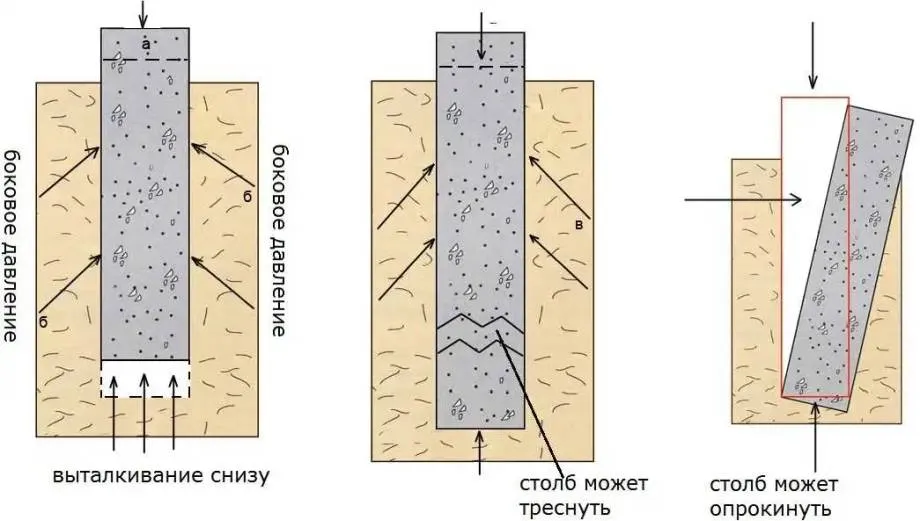

Самая большая выталкивающая сила действует на подошву опоры, поскольку направлена строго вверх. Боковые стороны тоже подвержены сжатию и выталкиванию, но уже по касательной.

Схема правильного и неправильного бетонирования столбов

Даже если вам не повезло, и предстоит строительство забора именно на таком грунте, то вполне возможно построить прочное и долговечное сооружение.

Для этого потребуется:

Если весь комплекс мер выполнен, то вашим опорам ничего не угрожает.

Материалы для столбов используют те же, что и на обычных, сухих грунтах, но со знанием нюансов установки столбов на пучинистом грунте.

Неравномерная осадка конструкции

В практике возведения заборов иногда случается такая неприятность, как неравномерная осадка основания, которая провоцирует разрушение всей конструкции. Такая ситуация обусловлена неодинаковой интенсивностью промерзания земли, в результате чего на разных участках она поднимается на разную высоту. Более того, процессы замерзания и таяния грунта проходят с разной скоростью, что также играет немаловажную роль. Все это в совокупности приводит к образованию трещин, которые и являются причиной разрушения фундамента. Трещины, угрожающие жизни забора, показаны на фото.

Подводя итоги

Важно отметить, что все вышесказанное вовсе не означает, что возведение фундаментальных конструкций на пучинистых грунтах не сулит ничего хорошего. Скорее наоборот, подобные постройки способны прослужить достаточно долго, если возводить их, придерживаясь установленных правил и учитывая все возможные трудности, с которыми этим строениям придется столкнуться в процессе исполнения своих прямых обязанностей

Существует и другой способ обезопасить изгородь от нежелательного воздействия мерзлой земли — сравнительно легкий забор, не имеющий фундамента. В этом случае основательной защите подлежат лишь опорные столбы, а это организовать намного проще.

В любом случае, хочется пожелать, чтобы забор ваш стоял долго даже на самом коварном грунте.

Особенности пучинистого грунта

Многие застройщики обоснованно считают этот вид почвы одним из самых сложных для задач строительства, и я с ними полностью согласен. Какой бы ни была болотистая земля по составу, она создаст дополнительные проблемы для хозяина, решившего поставить забор.

Пучинистой становится почва (особенно глинистая), перенасыщенная по каким-либо причинам водой. Больше всего проблем она приносит зимой, когда, с наступлением морозов, вода начинает застывать. Законы физики таковы, что застывая, вода расширяется, и в итоге лед занимает больший объем. Процесс сопровождается сдвиганием находящегося вокруг грунта.

Лед давит на грунт во все стороны, грунт давит на находящиеся в нем фундаменты и опоры. Сильнее всего сила давления действует вверх – над землей только воздух, и ничто ее не сковывает, поэтому больше заметен выталкивающий эффект.

Расширение промерзшего грунта называют морозным пучением. Весной земля оттаивает, но опоры, поднятые пучением, не всегда возвращаются на место. Их начинает водить, ограду перекашивает и ей требуется ремонт. Такие проблемы возникают, если опоры ставили, не учитывая особенностей болотистого участка.

Забор на пучинистых грунтах получится устойчивым и долговечным, если выполнить три условия:

  • Определить уровень грунтовых вод (ГВ). Это можно сделать на основе геологического исследования участка. Если оно не проводилось, можно обратиться в профильную компанию.
  • На основании данных о глубине промерзания рассчитать глубину закладки столбов и их диаметр (с учетом веса полотна забора).
  • Опоры закладывают так, чтобы их основание находилось ниже отметки промерзания грунтовых вод. Для установки выбирают технологию, компенсирующую силы пучения, позволяющую столбам оставаться на месте.

На практике хорошо зарекомендовали себя несколько способов установки опор для ограждения в условиях болотистого грунта. Они отличаются тем, что используются для разных видов заборов: легких, средних и тяжелых.

Как установить столбы для забора путём забивки

Для выполнения строительных работ вам потребуются различные инструменты и приспособления:

  • средства измерения — рулетка, жидкостный уровень;
  • длинная бечёвка и колышки для разметки;
  • ручной либо механизированный бур;
  • кувалда или портативный гидромолот;
  • лопата штыковая;
  • трамбовка.

Если вы планируете ставить деревянные столбики, то их необходимо обработать, дабы они не сгнили в земле. Сначала покройте всю опору антисептическим составом типа «Новотекс» или «Биосепт», а потом просмолите подземную часть расплавленным битумом.

Покрашенные металлические опоры

Подземную часть металлических столбов перед монтажом нужно очистить от ржавчины, покрыть грунтовкой и тоже нанести горячую смолу. Операция не отнимет у вас много времени, так как битум застывает довольно быстро.

Порядок ведения работ

Первый этап монтажа опорной части забора — это разметка. Натяните между крайними точками бечёвку на кольях, а потом отмеряйте вдоль неё расчётные интервалы между столбиками, отмечая точки их установки. Технология монтажа такая:

Выполнение разметки ограждения на участке

Установка столбов с забутовкой

Для реализации этого способа потребуются камни средних размеров, битый кирпич и черепица либо крупный щебень. Порядок монтажа следующий:

Схема забутовки опор

Средние заборы

Ограждения участка средней тяжести и сложности изготовления имеют другую конструкцию:

  • секции – из тех же материалов, что и в предыдущем случае;
  • столбы забора – кирпичная кладка с армированием или без него.

Забор средней тяжести.

При высоком уровне вод и на пучинистых породах грунта кирпичные стойки средних заборов подвержены разрушению. В отличие от легких ограждений, необходимо ликвидировать силы пучения полностью. Изготовить фундамент правильно при минимальном бюджете строительства можно несколькими способами.

Уширение подошвы столба

Автор фундамента ТИСЭ Яковлев создавал его для малоэтажной застройки и рекомендовал заглубление ниже уровня промерзания. Однако для средних заборов на пучинистом грунте установка столбов ТИСЭ может производиться выше этой отметки по следующим причинам:

  • при высоком уровне вод подземных или насыщении поверхностными ливневыми, талыми стоками глина неравномерно вспучивается, пытаясь вытолкнуть столб наверх при контакте с его уширенной подошвой;
  • однако те же самые силы пучения действуют в зоне промерзания и на верхнюю сферическую поверхность столба, но уже в обратном направлении, вдавливая в землю.

Самоуплотнение почвы под опорой ТИСЭ.

Таким образом, столбы подобной конфигурации позволяют частично компенсировать вспучивание без дополнительных затрат. В заборных стойках не разрушается кладка и повышается общий ресурс ограждения.

Армирование монолитного столба

Если столб ТИСЭ изготавливается классическим способом, завести внутрь уширения подошвы арматуру не представляется возможным. Поэтому внутрь опалубки помещается стандартный каркас из 3 – 4 вертикальных прутков, обвязанных треугольным или квадратным хомутом, соответственно.

Основной причиной разрушения кирпичной кладки заборных стоек являются вмурованные в них закладные, на которые подвешиваются секции ограждения. При вертикальных подвижках фундамента на грунте с высоким содержанием глины кладка разрушается именно в местах, где расположены прожилины забора. При высоком уровне УГВ целесообразно установить кольцевой дренаж по периметру участка. Это, не только снизит морозное вспучивание под элементами фундамента, но и облегчит пользование участком, плодородный слой которого останется сухим в любой сезон.

Дренаж участка.

Кроме того, рекомендуется армировать сами стойки. Для чего внутрь кладки так же устанавливается труба или заливается бетон с вертикальными прутками арматуры.

Совет! Все указанные проблемы можно полностью исключить, выбрав для среднего забора винтовые сваи. В качестве опорной площадки для кирпичной стойки забора используется квадратный оголовок, привариваемый к телу сваи или фиксируемый болтовым соединением.

Установка без бетонирования

Для легких заборов и плотного грунта можно обойтись без бетонирования столбов.

Есть две технологии.

Бутование. Лунку делают шире диаметра столба на 100 мм. Вставляют в нее столб, фиксируют его по уровню и засыпают послойно щебень средней фракции (с трамбовкой каждого слоя).

Забивка. В грунте сверлят лунку чуть меньше диаметра столба.

Затем используя стремянку, кувалду и помощь друга вбивают столб в землю.

Если есть возможность взять в прокат компрессор и портативный забивщик свай,

то можно процесс механизировать.

Есть еще один интересный способ использования металлических столбов для забора без бетонирования.

В грунт вбивают специальную опору, к которой крепят столб.

Этот же способ нашел свое отражение в «народных методах». Металлический столб из круглой трубы делают разъемным. Нижняя часть с заостренным концом и верхней монтажной площадкой вбивается в грунт, так чтобы она выступала на несколько сантиметров выше уровня земли. К площадке сваркой (или болтами) крепится надземная часть столба.

Плюсы и минусы

Цементные асбестовые трубы имеют ряд достоинств, благодаря которым являются востребованными в различных отраслях созидательной деятельности.

Преимущества изделий следующие:

  1. Безопасность. В отличие от предметов из прессованных волокон, композитные секции сохраняют свою целостность на протяжении всего срока службы. Не существует экологических норм относительно их хранения и утилизации.
  2. Устойчивость к гниению и коррозии. Материал не разлагается под воздействием плесени и грибка. Он химически и биологически нейтрален.
  3. Длительный срок эксплуатации. Благодаря продуманной технологии изготовления компоненты прочно связаны между собой. Стабильность сохраняется при любых условиях. Расчетный срок службы изделий составляет 50-100 лет.
  4. Способность выдерживать сильное внутреннее и внешнее давление, скручивающие и изгибающие нагрузки. Благодаря такому качеству выбор в пользу асбестоцемента делается при прокладке подземных магистралей в нестабильном грунте.
  5. Широкий температурный диапазон эксплуатации. При изменении температуры внутри и снаружи трассы она сохраняет свои параметры относительно длины и сечения.
  6. Доступная стоимость. Цена асбестоцемента намного ниже, чем у стали и цветных металлов. Она незначительно выше, чем у аналогов из полимерного пластика, при более высоких качественных характеристиках.

Недостатком продукции является хрупкость. Звенья не армированы, они трескаются и ломаются при падении и сильных ударах. Это предполагает соблюдение особых правил их эксплуатации на всех этапах.https://www.youtube.com/embed/APLJDfGq3lE
