Привет ДРУЗЬЯ!Как всегда полазив в ИНЕТЕ, наткнулась на очень хорошую тему, которая многих может заинтересовать.Мне очень приглянулась эта яма., но вот беда…грунтовые воды очень близко, и страшновато делать такую красоту, ))) но если кому то поможет, я буду очень рада)))mainavi.ru/dom/stroitelst…motrovuyu-yamu-v-garazhe/СТРОЙПОРТАЛ

Наличие смотровой ямы в гараже обеспечивает возможность проведения самостоятельного ремонта собственного авто. Сделать ее можно с минимальными познаниями в сфере строительства и наличием подробной инструкции. Используя пошаговый мастер-класс, не составит труда аккуратно и качественно выполнить подготовку и самостоятельное строительство ямы, независимо от размеров и планировки гаража.

Определение оптимальных размеров и формы смотровой ямы

Изготавливается смотровая яма в гараже своими руками после составления плана-проекта объекта. Ее ширина определяется согласно колесной базе авто: должна быть меньше, обеспечивая возможность безопасного заезда машины. Длина должна составлять хотя бы на 1 метр больше, чем длина авто: это позволит удобно работать в яме.

Допускает устройство смотровой ямы наличие небольших ниш. Они могут использоваться для хранения деталей, удобного расположения инструментов. Их не следует делать слишком глубокими. Размеры ниш рекомендуется определять согласно имеющемуся количеству автоинструмента и запчастей.

Выкладка стен и ниш в смотровой яме

После рытья котлована с заранее определенными размерами, следует приступить к укреплению стен, их защите и последующей укладке кирпича. Применение кирпича является оптимальным ввиду простоты работы с ним и легкости закупки. О том, как построить смотровую яму в гараже из наиболее доступного стройматериала, можно узнать в следующей инструкции:

1. Для начала необходимо сделать пол смотровой ямы в гараже: выровнять дно котлована, постелить рубероид (с заплывом на стены примерно в 0,5 м для каждой из них). Бетонирование выполняется маркой М-200, толщина пола должна составить порядка 10 см. Размер длины и ширины пола должен включать сумму толщины двух стен, саму длину/ширину ямы и прибавку в 10 см. После заливки оставить бетон застывать на 4 дня.

2. Вывод стен начинается с укладки 4 рядов и последующей гидроизоляции смотровой ямы с наружной стороны с помощью битумной мастики. Это исключит разрушение стен из-за воздействия влаги от земляного покрова, примыкающего к кирпичу. После выкладки стен нужно засыпать оставшийся отступ от земли к кирпичу.

3. Завершающим этапом работ станет установка металлического обрамления вокруг входа в яму. Оно должно немого выступать над уровнем пола гаражного бокса.

Обрамления ниш должны также выполняться из металлического уголка. Это исключит проседание кирпича или их разрушение.

Особенности устройства вентиляции и выбор лестницы

Качественная вентиляция в смотровой яме гаража предупредит появление плесени и постепенное разрушение стен. Ее можно делать исключительно вытяжной или приточно-вытяжной. В первом случае необходимо при выкладке последних рядов кирпича установить трубу, которая позволит отводить воздух из ямы через бокс гаража вверх (будет подходить к вентиляционной трубе гаража или выводиться сразу на улицу). Во втором случае устанавливается дополнительная труба, которая отводится наружу. Ее конец должен располагаться на расстоянии 15 см от пола.

Изготовить удобную лестницу для смотровой ямы можно из дерева, металлических уголков. Для небольшого блока переставляемая лестница будет намного удобней. На прилагаемых фото можно увидеть и примеры ям, в которых ступени выкладывались из кирпича или бетонировались.

В процессе кладки ниш нужно подвести провод на 36В в изоляционном резиновом шланге. Это позволит подключить свет в яме и удобно проводить освещение авто при ремонте. Желательно при выполнении данных этапов работы пригласить квалифицированного электрика, который поможет правильно определить оптимальное расположение провода и гарантировать его защиту, осуществит его корректное подключение к сети питания.

Lorik190 › Блог › Как сделать смотровую яму в гараже

Привет ДРУЗЬЯ!Как всегда полазив в ИНЕТЕ, наткнулась на очень хорошую тему, которая многих может заинтересовать.Мне очень приглянулась эта яма., но вот беда…грунтовые воды очень близко, и страшновато делать такую красоту, ))) но если кому то поможет, я буду очень рада)))mainavi.ru/dom/stroitelst…motrovuyu-yamu-v-garazhe/СТРОЙПОРТАЛ

Наличие смотровой ямы в гараже обеспечивает возможность проведения самостоятельного ремонта собственного авто. Сделать ее можно с минимальными познаниями в сфере строительства и наличием подробной инструкции. Используя пошаговый мастер-класс, не составит труда аккуратно и качественно выполнить подготовку и самостоятельное строительство ямы, независимо от размеров и планировки гаража.

Определение оптимальных размеров и формы смотровой ямы

Готовая смотровая яма должна быть и безопасной, и удобной для использования. Поэтому перед началом работ рекомендуется изучить данные геологических изысканий по состоянию грунта и расположению грунтовых вод под гаражом. Это позволит определить оптимальную глубину ямы. Если грунтовые воды находятся довольно глубоко, то рекомендуемая высота от пола до “потолка” может составлять около 2 м или меньше (рост владельца + 20-30 см). С размерами можно ознакомиться на чертеже.

Изготавливается смотровая яма в гараже своими руками после составления плана-проекта объекта. Ее ширина определяется согласно колесной базе авто: должна быть меньше, обеспечивая возможность безопасного заезда машины. Длина должна составлять хотя бы на 1 метр больше, чем длина авто: это позволит удобно работать в яме.

Допускает устройство смотровой ямы наличие небольших ниш. Они могут использоваться для хранения деталей, удобного расположения инструментов. Их не следует делать слишком глубокими. Размеры ниш рекомендуется определять согласно имеющемуся количеству автоинструмента и запчастей.

Выкладка стен и ниш в смотровой яме

После рытья котлована с заранее определенными размерами, следует приступить к укреплению стен, их защите и последующей укладке кирпича. Применение кирпича является оптимальным ввиду простоты работы с ним и легкости закупки. О том, как построить смотровую яму в гараже из наиболее доступного стройматериала, можно узнать в следующей инструкции:

1. Для начала необходимо сделать пол смотровой ямы в гараже: выровнять дно котлована, постелить рубероид (с заплывом на стены примерно в 0,5 м для каждой из них). Бетонирование выполняется маркой М-200, толщина пола должна составить порядка 10 см. Размер длины и ширины пола должен включать сумму толщины двух стен, саму длину/ширину ямы и прибавку в 10 см. После заливки оставить бетон застывать на 4 дня.

2. Вывод стен начинается с укладки 4 рядов и последующей гидроизоляции смотровой ямы с наружной стороны с помощью битумной мастики. Это исключит разрушение стен из-за воздействия влаги от земляного покрова, примыкающего к кирпичу. После выкладки стен нужно засыпать оставшийся отступ от земли к кирпичу.

3. Завершающим этапом работ станет установка металлического обрамления вокруг входа в яму. Оно должно немого выступать над уровнем пола гаражного бокса.

Обрамления ниш должны также выполняться из металлического уголка. Это исключит проседание кирпича или их разрушение.

? Особенности устройства вентиляции и выбор лестницы

Качественная вентиляция в смотровой яме гаража предупредит появление плесени и постепенное разрушение стен. Ее можно делать исключительно вытяжной или приточно-вытяжной. В первом случае необходимо при выкладке последних рядов кирпича установить трубу, которая позволит отводить воздух из ямы через бокс гаража вверх (будет подходить к вентиляционной трубе гаража или выводиться сразу на улицу). Во втором случае устанавливается дополнительная труба, которая отводится наружу. Ее конец должен располагаться на расстоянии 15 см от пола.

Изготовить удобную лестницу для смотровой ямы можно из дерева, металлических уголков. Для небольшого блока переставляемая лестница будет намного удобней. На прилагаемых фото можно увидеть и примеры ям, в которых ступени выкладывались из кирпича или бетонировались.

В процессе кладки ниш нужно подвести провод на 36В в изоляционном резиновом шланге. Это позволит подключить свет в яме и удобно проводить освещение авто при ремонте. Желательно при выполнении данных этапов работы пригласить квалифицированного электрика, который поможет правильно определить оптимальное расположение провода и гарантировать его защиту, осуществит его корректное подключение к сети питания.

План и типоразмеры смотровой ямы

Есть ситуации, когда выстраивают яму для ремонта автомобиля в гаражном помещении:

в только возведенном гаражном помещении;
на объекте, который уже в эксплуатации.

Не монолит наиболее простой, выкапывают землю под размеры намеченного приоритетного дополнения для гаражного помещения. Для этого нужно заказать экскаваторщика, тем самым ускорив сам процесс и избавив себя от земельных мероприятий. Обе ситуации бывают часто, так что домашним строителям будет интересно узнать, как правильно работать.

Рекомендации по параметрам:

Во главе размеров лежит автобаза, а точнее, интервал между шинами автотранспортного средства, как по ширине, так и по длине. Есть и минимум, который обычно и берут за базу. Это 800-850 мм по ширине.
Относительно длины, то к размеру авто прибавляют 100 см. Для комфорта применения гаража с ямой многие не останавливаются на этой длине, предпочитая 600 см.
Глубина тоже имеет значение. Рост автовладельца и должен стать этим габаритом. При этом человек должен руками доставать до любой запчасти, узла легкового авто или грузовика. Однако профессионалы рекомендуют делать глубину 200 см. И если даже рост автовладельца невысокий, то можно на дно всегда ставить подставку или подстил. Правда, это реализовать на деле реально не всегда.

На заметку! Как глубоко копать, зависит от того, где пролегают грунтовые воды. Если они близко, например, 120-150 см, то с яму для гаража обустроить не получится.

Теперь о строительных размерах сооружения. Котлован под яму копают большего размера, потому что, конструкцию нужно еще благоустроить. А для этого на напольную поверхность уложить подушку с изоляцией и сделать стяжку. Стенки собирают из блочного материала или делают кирпичными. Заливают монолитом в опалубку.

Для всех этих стройматериалов требуется место, не принимая во внимание размер смотровой ямы. Поэтому котлован копают шириной, которая равна ширине смотрового сооружения, плюс толщина стенок, и прибавляют 300 мм

Длину рассчитывают по такому же принципу. Глубина – это высота подушки, толщина стяжки и изоляционного слоя, к которым плюсуют 180-200 см.

Инструменты и материалы для строительства

Перед началом работ подготавливают нужное оборудование и компоненты. Незначительная нехватка материала может увеличить время строительства. Из инструментов понадобятся:

Штыковая, совковая лопаты для рытья котлована.
Вёдра выносить грунт и доставлять раствор.
Электроинструмент (бетономешалка, угловая шлифовальная машинка с отрезными кругами по бетону и металлу, сварочный аппарат).
Ножовка по дереву.

Для постройки ремонтной ниши потребуются разнообразные материалы – сыпучие, металлопрокат, гидроизоляция, бруски и доски. Их количество определяют исходя из размеров ниши, однако потребность увеличивают на 15 %. Для строительства понадобятся:

Цемент.
Сыпучие наполнители (песок, гравий, щебень). Они нужны для приготовления кладочной и заливочной смеси. Первую применяют при возведении стен из кирпича, вторую – при формировании основания.
Пиломатериалы для опалубки.
Арматура диаметром 8-10 мм и вязальная проволока.
Металлические уголки 50 х 50 мм.
Гидроизоляционные материалы (рубероид, мастики, композитные смеси).
Кирпичи или пеноблоки.
Трубы диаметром 110 мм для вентиляции.

К сведению!Если планируют проведение освещения, дополнительно приобретают комплект электрофурнитуры, а также лотки для прокладки проводов.

Технология сооружения смотровой ямы

Не будем рассказывать, как сооружать гараж с ямой, который возводится. Это не так сложно. Расскажем о том, как сделать смотровую яму в уже эксплуатируемом гараже.

Выкапывание котлована

Будем считать, что с размерами Вы определились. Их наносят на пол в гараже, к примеру, обозначив мелом. Основное требование – яма должна располагаться посередине гаражной постройки.

Разметка котлована внутри гаража Источник parki48.ru

Обычно пол в гараже – это толстая бетонная стяжка, в которую уложен армирующий каркас в виде решетки из стальной арматуры. Поэтому по разметке надо раздолбить бетон и срезать по периметру котлована арматуру.

Из образовавшегося проема лопатами удаляют песчано-гравийную подушку и грунт. Стенки и дно котлована лопатами выравнивают по максимуму. Это трудоемкая работа, которая может затянуться на два дня. Хотя многое будет зависеть от состава грунта под строением и активности мастеров. Есть одно преимущество при строительстве смотровой ямы в эксплуатируемом гараже. Стройплощадка находится под навесом, так что дождь в данном случае не помеха.

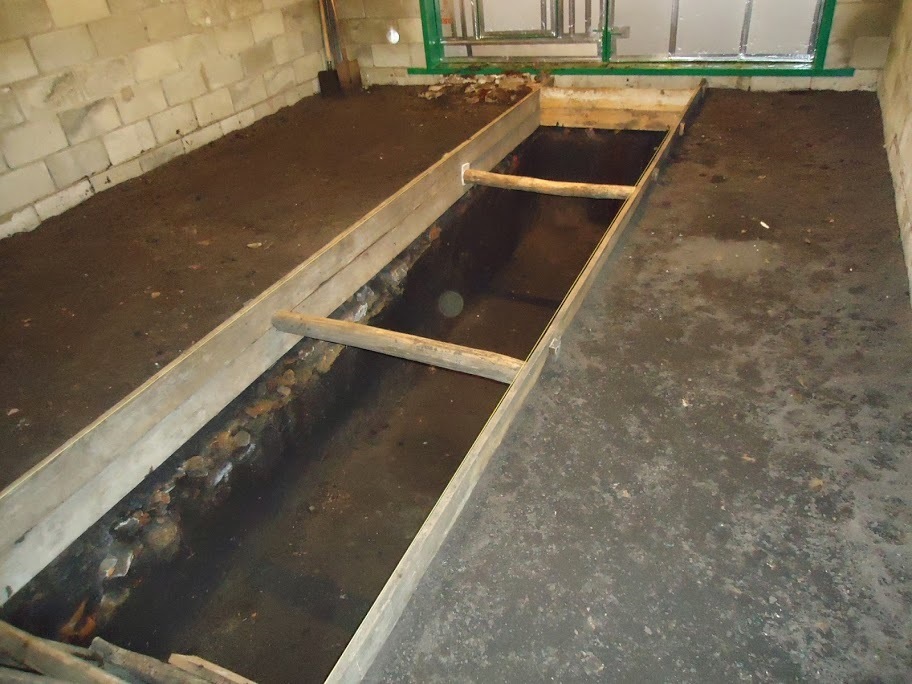

Выкапывание котлована (выемка грунта) Источник ok-berta.ru

Вентиляция смотровой ямы

Ошибку делает тот, кто не задумывается о вентиляционной системе. А ведь ее назначение не только удалять влажный воздух. Затхлые запахи от промасленных тряпок, бензина заполнят небольшое пространство быстро, постепенно перемещаясь в сам гараж. Так что лучше затратить немного времени и денег, но вентиляцию соорудить.

По сути это пластиковая труба диаметром 100 мм, которую выводят за пределы постройки. Для этого выкапывают горизонтальную траншею, которую выводят или под фундаментом, или через стену. В нее засыпают песок и укладывают трубу с выводом выше крыши гаража. Нижний конец должен располагаться у дна ямы.

Вентиляционная труба внутри смотровой ямы Источник drive2.ru

Обустройство смотровой ямы

Итак, переходим к основным работам, связанным со строительством самой ямы. В первую очередь подготавливают дно:

Засыпают слой песка толщиною 15-20 см, который трамбуют с поливкой воды.
Засыпают щебень средней или мелкой фракции толщиною 10 см, который тоже утрамбовывают.
Проводится гидроизоляция всей ямы: пол и стенки.

Гидроизоляция

Гидроизоляция смотровой ямы в гараже – ответственный этап. Поэтому разберитесь в этом процессе.

Для проведения гидроизоляционных работ используют рулонный материал. Это может быть полиэтиленовая пленка толщиною не менее 0,2 мм, уложенная рукавом. Для этого используют рубероид или современные гидроизоляционные материалы на основе битума.

Полосы гидроизоляции укладывают полосами от стены до стены внахлест относительно друг друга со смещением в 10-15 см. Битумные изделия в местах нахлеста крепятся битумной мастикой. Полиэтиленовая пленка скрепляется самоклеящимися лентами. На фото ниже как раз показан вариант с полиэтиленом

Обратите внимание, что края гидроизоляции заводят за пределы ямы и прижимают грузом

Гидроизоляция смотровой ямы в гараже с помощью полиэтиленовой пленки Источник martand.ru

Формирование пола и стен

Подготовленное дно заливают стяжкой толщиною 3-7 см. Никакого армирующего каркаса в него закладывать не надо, потому что нагрузкам конструкция не подвергается, кроме веса человека

Поэтому основное внимание сооружению стенок

Как уже было сказано выше, здесь два варианта:

использовать кирпичи или блоки;
возвести монолитную конструкцию.

В первом случае блочный стеновой материал укладывают по периметру подготовленного котлована, укладывая элементы кладки с перевязью. То есть со смещением в половину блока или кирпича. Для скрепления используется обычный кладочный раствор с рецептурой 1:2 (цемент-песок).

Яма из блоков или кирпича Источник drive2.ru

Если сооружают монолитную конструкцию, то для этого собирают опалубку. Изготавливают ее из досок, плитных или листовых ровных и прочных материалов. К примеру, из металлического листа или профнастила, фанеры или плит ОСП.

Основная задача – собрать опалубку так, чтобы она не разъехалась под действием достаточно большого веса заливаемого бетона. Если грунт под гаражом глинистый, то опалубку монтируют как один слой ограждений с внешней стороны. Покрытая гидроизоляцией стенка котлована сама сможет спокойно выдержать любые нагрузки. Если грунт песчаный, неплотный и непрочный, тогда опалубку устанавливают в два слоя, оставляя между ними пространство для заливки бетонного раствора.

Бетон заливают за один раз, не оставляя на следующий день. Перерыв может быть между заливками, но не более 4 часов. Посмотрите на фото, вот так выглядит опалубка с залитым в нее бетонным раствором.

Смотровая яма, как монолитная бетонная конструкция Источник azowo.ru

Элементы смотровой ямы

Несмотря на кажущуюся простоту, гаражная яма имеет характерные особенности, которые необходимо понимать заранее:

Гидроизоляция (ГИ). Безусловный и обязательный скрытый элемент, пренебрежение которым чревато тем, что яму будет невозможно использовать. Главная проблема любых ям и погребов — сырость: автомобиль, стоящий над сырой ямой, сам станет сыреть и гнить.

Примечание. Уровень грунтовых вод (УГВ) может стать препятствием к строительству ямы, т. к. затопляемый резервуар — недопустимое сооружение для гаража.

Силовой контур по верхнему периметру. Обычно его делают из уголка, к которому приваривают арматуру, сетку или просто «хвосты», которые запускают в армирование стяжки. Эта стальная рамка нужна для того, чтобы сдерживать давление от авто в динамике и статике. Без неё колёса просто продавят стяжку (которая редко бывает толще 50 мм) и она будет разрушаться и сыпаться в яму. Стальной контур служит также упором для домкрата и местом укладки перекрывающей доски.
Ниши. Дают 200% к удобству в работе. Чем их больше, тем удобнее работать. Достаточный размер — высота 300–400 мм, глубина 150–250 мм, длина 400–500 мм. Обычно на яму под легковой автомобиль делают максимум 4 ниши — примерно под каждым колесом.
Дополнительные упоры. В районе колёс, при монтаже силового контура, можно заложить дополнительные двутавры или швеллеры (высотой 90–120 мм) для удобства смещения домкрата по высоте. Практика показала, что такие манипуляции в районе ступиц — частая потребность.
Освещение. Профи знают, что свет в таких ямах должен быть запитан от 36 вольт. Это исключает возможность возгорания паров топлива и ГСМ. При питании от 220 вольт короткое замыкание или разбитая лампа могут стать причиной несчастного случая, т. к. быстро выбраться из ямы, перекрытой автомобилем, довольно сложно.

Малозначимой особенностью является лестница, ступени которой могут быть сделаны монолитными, заодно со стенами. Такой марш делают чаще всего в больших гаражах с ямами более 5 м в длину. В частном хозяйстве из экономии места применяют обычные приставные лестницы.

Освещение

Для работы в яме надо освещение. Надо применять или переносный светильник, или прокладывать провода внутри стенки для устройства освещения. Напряжение не больше 36 В., при напряжении 220 вт провода необходимо складывать в эластичный шланг из стали. Розетки и выключатели надлежит избирать во гидрозащищенном выполнении УР5 Х сообразно ГОСТ 17677-82Е и ГОСТ 14254-80.

Невзирая на все меры охраны от воды, от сырости в яме часто трудно дышать, потому надо сделать вентиляцию. Под землей протягивается эластичный воздуховод, и выводится на двадцать пять сантиметров выше поверхности. От загрязнения воздуховод накрывают крышкой. Кроме того, вентиляция позволяет хорошо просушивать и яму и автогараж в теплые дни, что просто необходимо для долгой эксплуатации сооружения.
