Подъемные механизмы в индивидуальном строительстве и ремонте
При строительстве малоэтажных домов, как и при возведении высотных зданий, нередко возникает необходимость подняться строительные или отделочные материалы на высоту более 3 метров. Для этого можно использовать вышку Тура, строительные леса, выдвижную лестницу или небольшой подъёмник.
Приобретение подъёмников для индивидуального пользования нецелесообразно ввиду его специфичности и высокой стоимости. Однако для коммерческого использования строительными бригадами они вполне подходят. Особенно, если в компании заботятся о здоровье сотрудников. А взять в аренду небольшой строительный подъёмник может даже частный пользователь.

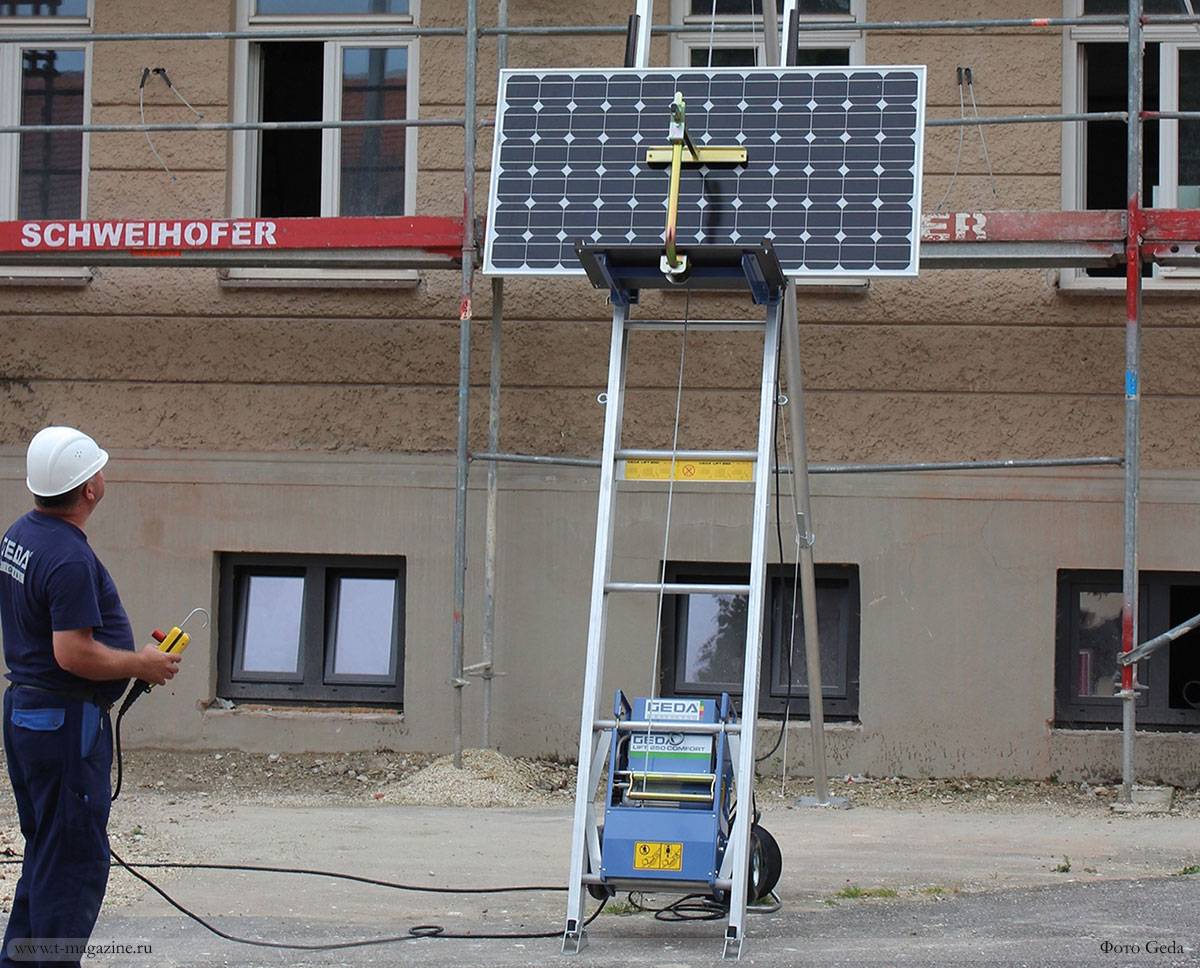

Как вариант, подъёмник для ИЖС можно сделать самому. Основным элементом подъемника является платформа, опирающаяся на ролики, охватывающие направляющие. Направляющие стойки этого устройства изготавливают из двух швеллеров, обычно №6 или №8.
Подъем платформы производится с помощью канатной системы, которую можно заменить лебёдкой или полиспастом – системой блоков. При использовании полиспаста с ручным приводом, необходимо предусмотреть автоматическое торможение платформы при подъеме, так как система блоков, в отличие от лебедок, не обладает способностью к самоторможению.
Чтобы не крепить направляющие к стене и иметь возможность быстро переставить подъемник на другое место, можно прислонить его к строению, под углом, как приставную лестницу.
Самоходные подъемники
Скрыть рекламу в статье
Скрыть рекламу в статье
Для выполнения строительных и монтажных работ на некоторой высоте применяют подъемники, смонтированные на шасси автомобилей или тракторов. Особенно целесообразно применение этих подъемников для выполнения рассредоточенных работ, когда необходима быстрая переброска подъемника с одного места на другое без затраты большого времени на перевод его из транспортного положения в рабочее.
Подъемники на шасси автомобилей и тракторов изготовляют с телескопической мачтой или с шарнирно-сочлененной стрелой.
Подъемник с телескопической мачтой состоит из базовой автомашины, опорной рамы с кронштейном-, телескопической мачты из шести звеньев, рабочей площадки и лебедки.
В рабочем положении подъемник устанавливают на выносные опоры; телескопической мачте придается вертикальное положение, после чего она при помощи каната лебедки раздвигается и поднимает рабочую площадку вместе с находящимися на ней людьми на требуемую высоту.
Привод к лебедке осуществляется от двигателя автомобиля или трактора при помощи коробки отбора мощности и карданных валов.
Высота подъема рабочей площадки телескопических подъемников на автомобильном ходу грузоподъемностью 350 кг достигает 21,65 м, а тракторных на гусеничном ходу грузоподъемностью 500 кг — 26 м.
Подъемник с шарнирно-сочлененной стрелой (рис. 80) имеет по сравнению с подъемником с телескопической мачтой преимущество в том, что его рабочая площадка вместе с находящимися на ней рабочими может перемещаться (при неподвижной базе) не только по высоте, но и в пространстве в пределах вылета крюка.
Подъемник с шарнирно-рычажной стрелой может быть смонтирован на автомобиле, тракторе, железнодорожной платформе или на специальной тележке.
Рис. 80. Самоходный подъемник с шарнирно-сочлененной стрелой и гидроприводом
а — общий вид; б — кинематическая схема изменения угла между плечами стрелы; в — механизм поворота
Основанием стрелы (рис. 80, о) служит рама 1, на которой размещается опорно-поворотный круг 9, соединяющий поворотную платформу 2 с основной рамой. На поворотной платформе размещены механизм вращения поворотной платформы, кронштейн 8 для шарнирного крепления первого колена стрелы, двухколенная шарнирная стрела 5 и 7, гидроцилиндр 3, управляющий изменениями наклона нижнего колена 7 стрелы, грузоподъемная лебедка и противовес.
На нижнем колене 7 стрелы размещены гидроцилиндры 6 механизма подъема и складывания верхнего колена 5. На конце верхнего колена размещены две монтажные корзины 4 и в одной из них пульт дистанционного управления. Конструкция подвески корзин обеспечивает их вертикальное положение при любом угле наклона стрелы.
Изменение положения верхнего колена 5 стрелы относительно нижнего колена 7 (рис. 80,6) осуществляется гидроцилиндрами 6, корпусы которых жестко соединены с корпусом нижнего колена стрелы. Штоки гидроцилиндров связаны с двумя канатными тягами, одна из которых огибает блоки 11 у основания нижнего колена стрелы, далее огибает блок 10, ось которого совпадает с осью шарнира колен стрелы, и закрепляется на блоке 10.
Вторая канатная тяга идет в направлении к верхней части нижнего колена, огибает блок 10 в противоположном направлении и также закрепляется на нем. Перемещение поршня вправо или влево вызывает поворот блоков 10 и жестко связанного с ними корпуса верхнего колена стрелы.
Механизм поворота платформы (рис, 80, в) включает гидродвигатель 14, тормоз4 12, червячный редуктор 13, цилиндрический редуктор 15, приводную шестерню 16 и зубчатый венец 17, закрепленный на опорной раме.
Для обеспечения устойчивости подъемник снабжается выносными опорами. Высота подъема рабочей площадки у подъемников, смонтированных на базе трактора, достигает 24 м, а на базе автомобилей разных марок — 12, 18 и 24 м. Грузоподъемность подъемников достигает от 150 до 400 кг, глубина опускания ниже уровня основания до 8 м, наибольший горизонтальный вылет до 22 м, угол поворота платформы 360°,
Другие статьи из раздела “Строительные подъемники”:
· Мачтовые, шахтные и скиповые (ковшовые) подъемники· Грузопассажирские подъемники· Подъемные площадки (платформы) > · Самоходные подъемники
Навигация: Начало | Другие книги | Отзывы:
Самоходный подъёмник ножничного типа
Один из наиболее распространённых видов подъёмников в силу своих неплохих рабочих параметров, простоты в обслуживании и работе, скорости транспортировки и подготовки к подъёму. Самоходный ножничный подъёмник может использоваться для проведения как внутренних, так и наружных ремонтных и отделочных работ. Выпускается в различных конфигурациях с различными параметрами, что позволяет любому без труда подобрать именно ту модель, которая послужит ему наилучшим образом.
Например, одной из наиболее распространённых моделей подъёмника для высотных работ является подъёмник 1930 ES от американского производителя «JLG», рабочая высота которого равняется 8 м, а грузоподъёмность – 230 кг. Вместе с тем, устройство отличается высокой мобильностью и малыми габаритами, что позволяет без труда доставить и использовать его даже в крайне стеснённых условиях.
В ножничных подъёмниках используется гидравлический привод, что славится своей плавностью и безопасностью работы с грузами любой степени тяжести. Питается подъёмник от аккумуляторов, заряда которых хватает на восемь часов интенсивной работы.
Телескопический самоходный подъёмник
Устройство, функционирующее по принципу гидравлического домкрата, хорошо известному многим автомобилистам. Действия привода способствует подъёму рабочей платформы с грузом, закреплённой на телескопическом штоке, основание которого располагается на каретке подъёмника. Сама каретка в обязательном порядке снабжается стопорным механизмом, предотвращающим её случайное движение во время работы.
Телескопический самоходный подъёмник
Главное преимущество телескопического подъёмника перед ножничным – отсутствие большого количества подвижных деталей. Так, например, постоянное раздвижение секций-«ножниц» способствует их быстрому износу, вследствие чего они нуждаются в частом проведении диагностических работ. Телескопические устройства лишены этого недостатка; при этом они нисколько не уступают им в грузоподъёмности, а рабочая высота может составлять до 20 метров!
Стоечный подъемник
В этих агрегатах большая часть нагрузки приходится на вертикальную стойку. Для крепления нижней части, которая выполняет функцию поддержки, используют анкерные болты, вкручиваемые в бетонное основание пола. Сбоку у этих систем предусмотрен подъемный механизм, который бывает электромеханического или электрогидравлического типа. Имеется сбоку и дополнительное крепление. Иногда можно встретить стоечные агрегаты, выполненные в мобильном варианте для более легкого передвижения.
В зависимости от количества стоек эти системы могут быть классифицированы на три типа:
- одностоечные;
- двухстоечные;
- четырехстоечные.
Одностоечное оборудование
Главными достоинствами этих систем является высокая универсальность и мобильность. Чаще всего их можно встретить на небольших СТО и сервисах гаражного типа. Эти механизмы доступны в стационарном и передвижном вариантах. Первые имеют грузоподъемность до 2 тонн. Что же касается мобильных моделей, то у них показатель грузоподъемности составляет 250 кг. Особенности конструкции таких агрегатов позволяют одновременно использовать не более 4 мобильных подъемников для легковых машин.
При использовании этих систем подъем автомобиля осуществляется за колёса или за пороги. Транспорт поднимается с одной или сразу с двух сторон. Всё зависит от количества имеющегося оборудования. Подъемные механизмы одностоечного типа часто используются на СТО и автомойках. Довольно часто ими оборудуются и шиномонтажные мастерские.
Двухстоечные подъемники
Являются не менее востребованными механизмами, чем одностоечные модели. Их можно использовать для выполнения различных задач — ремонта, диагностики и технического обслуживания. В конструкции этих систем отсутствует платформа, что позволяет оставить шасси в подвешенном состоянии. В зависимости от типа привода эти механизмы можно разделить на электромеханические и электрогидравлические. Первые более удобные в использовании, а вторые отличаются повышенным уровнем безопасности, надежности и долговечности. У таких систем показатель грузоподъемности составляет 8 тонн. На СТО, как правило, используются пятитонные модели.
В зависимости от типа развесовки принято выделять симметричные и асимметричные механизмы. На основании такого признака, как метод синхронизации, подъемники могут быть классифицированы на модели с нижним или верхним типом.
Четырехстоечные агрегаты
Главной особенностью этих изделий является высокая грузоподъемность. Чаще всего их можно встретить на грузовых СТО. Относящиеся к этой группе системы можно классифицировать в зависимости от грузоподъемности и длины платформы. Системы, у которых размеры не превышают 5000 мм, отлично подходят для подъёма легковых авто. Основными их достоинствами являются простота и надежность, демократичная цена, возможность обслуживания автотранспорта с длинной базой, использования для подъема грузовых автомобилей. Из недостатков можно выделить только не слишком удобную перемычку и большие размеры.
Типы подъемников
По назначению различают:
- грузовые;
- пассажирские подъемники
В грузовых устанавливается подъемная платформа или клеть, в пассажирских кабина.
Строительные и складские грузовые подъемники можно посмотреть здесь.
По возможности перемещения различают подъемники:
- Стационарные;
- Передвижные.
Стационарные механизмы не могут перемещаться в процессе работы.
Передвижные могут перемещаться. Передвижные подъемные механизмы монтируют на рельсах, направляющих или устанавливают на шасси грузовых автомобилей. Для подъема, при этом используют складную или телескопическую подвижную стрелу.
По типу привода различают подъемники:
- с электромеханическим приводом;
- с механическим приводом от двигателя внутреннего сгорания;
- с гидравлическим приводом.
Вращение лебедочным механизмам, как правило, передается от электродвигателя или гидравлического мотора.
По конструкции различают подъемники:
- с подвесными направляющими;
- с жесткими направляющими.
Подъемник с подвесными направляющими
В подъемнике с подвесными направляющими балка 1, устанавливается консольно на крыше здания или другого объекта. На балке установлены противовес 2, гибкие наплавляющие 5(тросы) , блок 3, через который проброшен канат 4, соединенный с лебедкой 7 и платформой 6.
Подъемник с жесткими направляющими
Мачтовые и шахтные конструкции являются подъемниками с жесткими направляющими. Существенным различием этих подъемников является то, что на мачтовом подъемнике груз перемещается по наружной поверхности рамной конструкции, а в шахтном внутри рамы.

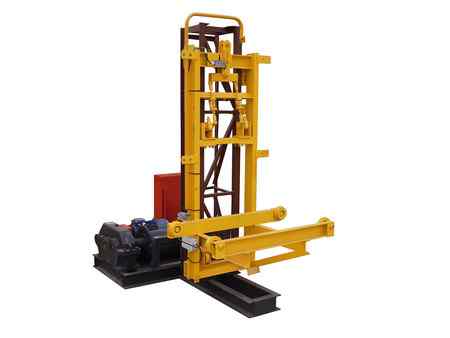

Мачтовый подъемник показан на рисунке.
Подъемник закрепляется на стене с помощью специальных опор. На основной раме установлена мачта 3, по которой перемещается платформа 4. Канат 2, прикрепленный к платформе огибает блок 1 и соединяется с лебедкой 5.
Это лишь один из вариантов конструкции, существуют и другие конструкции мачтовых механизмов, например мачтовый телескопический подъемник.
Шахтный подъемник также крепится к стене здания с помощью опор.
Грузовая платформа 4 устанавливается внутри шахты 3 с помощью каната 2 , который огибает блоки 1 и соединяется с лебедкой 5.
Принципы выбора
Подъемники для автомашин — один из важных механизмов, который должна иметь каждая станция техобслуживания. Все они сегодня предлагаются в разных вариантах исполнения и обладают различными характеристиками, которые обязательно должны учитывать покупатели.
Грузоподъемность является одним из важных критериев выбора автомобильного подъемника
В то же время необходимо обращать внимание и на скорость и высоту подъема, конструктивное исполнение. От этого зависит не только эффективность и безопасность выполнения работ, но и удобство использования подъемников. Последнее особенно актуально для владельцев частных СТО, которые не всегда могут найти место для подъемников стандартного типа
Поэтому им нужно с особой внимательностью выбирать эти механизмы, ища среди всего разнообразия решения, в наибольшей степени удовлетворяющие их запросам
Последнее особенно актуально для владельцев частных СТО, которые не всегда могут найти место для подъемников стандартного типа. Поэтому им нужно с особой внимательностью выбирать эти механизмы, ища среди всего разнообразия решения, в наибольшей степени удовлетворяющие их запросам.
Виды строительных подъемников
Современный рынок предлагает большое разнообразие строительных подъемников. Все они отличаются не только ценой, но и характеристиками, которые во многом определяют их сферу использования.
Так, например, самые распространенные виды подъемников классифицируются на:
- Коленчатые и ножничные подъемники;
- Управляемые и самоходные механизмы;
- Пневматические и гидравлические;
- Гусеничные и колёсные;
- Бензиновые, дизельные и электрические.

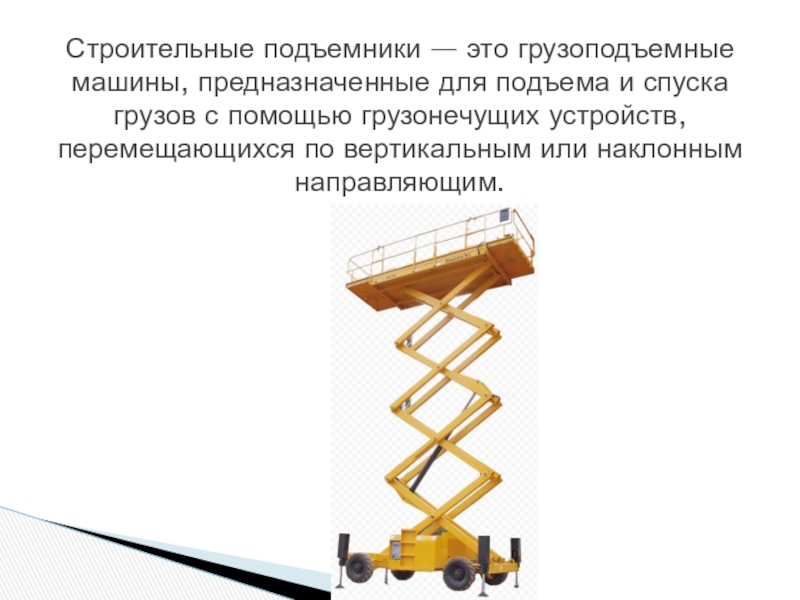

Ножничные подъемники
Данный вид строительных подъемников получил немалую популярность из-за своих компактных размеров и универсальности. Обладая достаточно большой грузоподъёмностью (до 5 тонн) ножничный подъемник способен справиться с большой высотой подъёма. Платформа ножничных подъемников передвигается строго по вертикали, опускаясь и поднимаясь системой перекрёстных рычагов.
Ножничные строительные подъемники, возможно, использовать как снаружи объекта, так и внутри него. Данный вид подъемного оборудования бывает несамоходным и самоходным, оснащенным бензиновым, дизельным и электродвигателем. Благодаря наличию просторной рабочей площадки, маневренности и большой мощности, ножничные подъемники способны справиться с большинством поставленных задач по подъёму оборудования на большую высоту.
Коленчатые подъемники
Такие строительные подъемники оснащены небольшой рабочей платформой, как правило, одноместной, которая закреплена на специальной стреле. Движение стрелы подъемника может происходить и по вертикали, и по диагонали. Вследствие этого данный вид строительных подъемников получил наибольшее применение при монтаже и подключении линий электропередач.
Коленчатые подъемники способны обеспечить безопасный подъем на высоту более 40 метров, а благодаря небольшим габаритам, такие подъемники очень маневренны. Движение механизмов в коленчатых подъемниках осуществляется за счет установленного в них дизельного или бензинового электродвигателя.
Мачтовые подъемники
Являются ещё одной разновидностью строительных подъемников. Конструкция мачтовых подъемников состоит из несколько жёстко закреплённых ферм, которые поднимают и опускают по вертикали кабину. В зависимости от назначения, различаются грузовые и грузопассажирские мачтовые подъемники, предназначенные для подъёма людей на определенную высоту.
Данный вид строительного подъемника, прежде всего, получил наибольшее применение в строительстве, для транспортировки грузов и людей на высоту до полусотни метров. Без использования мачтовых подъемников не было бы возможным выполнение многих строительно-монтажных и отделочных работ.
Фасадные подъемники и люльки
Самый простой тип строительных подъемников — это фасадные люльки. Осуществление подъёма платформы на высоту, в данном случае, происходит посредством системы тросов, движение которых, нередко приводится вручную.
Тросовые подъемные механизмы привлекают своей доступностью и дешевизной, небольшими размерами и малым весом. Однако такой тип подъемного оборудования не всегда безопасен, да и не способен справиться он с большими высотами, и таким же объёмом строительных работ.
Оценить статью и поделиться ссылкой:
Конструкция ножничного подъемника
Ножничный подъёмник состоит из грузовой площадки, двигающейся в вертикальном положении, и опоры, складывающейся крест-накрест. Дополнительным элементом конструкции выступает приспособление обеспечивающее плавность остановки, аварийное опускание рабочей поверхности, защитудвигателя от перегрузки, регулирующее высоту подъема, скорость движения платформы.
Подъемник оснащается рамой безопасности. Если под платформу попадают посторонние предметы, она сразу останавливается. Оборудование производится из крепких, износоустойчивых профильных труб, комплектуется надежными рабочими компонентами. Ножничный подъёмник может дополняться:
- выдвижными платформами;
- откидными бортами;
- сетчатым ограждением;
- световой индикацией;
- кабиной, оснащенной дверями или рольставнями;
- системой управления поэтажного типа.
Работает устройство от гидравлического привода, состоящего из насоса и электрического или дизельного двигателя (существуют агрегаты, оснащенные сразу двумя двигателями). Подъем/опускание осуществляются посредством гидроцилиндра и системы рычагов, запускается движение пультом. Подъемный стол оборудован маслостанцией, которая подает рабочую жидкость в гидравлические цилиндры, приводя подъемный механизм в движение.
Устройство одинаково успешно используется как на открытых площадках, так и в помещении. Для выполнения внутренних работ применяется оборудование, работающее от электрического двигателя, не имеющего вредного для людей выхлопа. В зависимости от типа конструкции устанавливаться гидравлический подъемник может как на фундамент, так и в специально подготовленный приямок. Высота углубления рассчитывается исхода из высоты приспособления в собранном виде
Важно чтобы приемная площадка оборудования, после монтажа в приямок, максимально совпадала с уровнем пола. Это гарантирует беспрепятственный заезд тележек на платформу в процессе выполнения погрузочно-разгрузочных действий
Допуск работника к работе на высоте.
Основополагающим нормативно – правовым актом, регламентирующим требования охраны труда при работе на высоте являются “Правила по охране труда при работе на высоте”.
- К работе на высоте допускаются лица, достигшие возраста 18 лет.
- Работники, выполняющие работы на высоте, в соответствии с действующим законодательством должны проходить обязательные предварительные (при поступлении на работу) и периодические медицинские осмотры
- Работники, выполняющие работы на высоте, должны иметь квалификацию, соответствующую характеру выполняемых работ. Уровень квалификации подтверждается документом о профессиональном образовании (обучении) и (или) о квалификации
Правила по охране труда при работе на высоте (Приказ Минтруда России от 16.11.2020 №782н)
Основные параметры подъёмников и вышек
Параметры — это технические данные, которые характеризуют машины, механизмы. Из них можно сделать выводы о применимости в конкретных условиях. Для первичного анализа выделяют 9 основных параметров.
Таблица 1. Основные параметры автомобильных подъёмников и вышек
| Параметр | Толкование | Едниница |
|---|---|---|
Грузоподъемность, Q | Максимально допустимая масса груза, которую можно безопасно поднять в люльке | кг |
Рабочая высота, Н | Максимальное расстояние, на которое может быть поднята люлька по вертикали от основания, дороги, до пола рабочей площадки плюс 1,5 м | м |
Вылет, L (для подъёмников) | Расстояние от вертикальной оси поворота до середины рабочей площадки | м |
Время подъёма люльки на максимальную высоту | Время, за которое подъёмник доставляет люльку на максимальную высоту | сек |
Скорость передвижения транспортная | Допустимая скорость шасси при доставке к месту работы | км/ч |
Скорость передвижения рабочая | Скорость перемещения в пространстве или в плоскости отдельных частей машины (люлька, секции стрелы, поворот турели и т.д) | м/с |
Мощность силовой установки | Мощность привода: ДВС, электромотора, аккумуляторов | Вт |
Транспортные и рабочие габариты | Размеры машины в транспортном и рабочем положении | м |
Масса машины | Масса снаряжённого и готового к работе подъёмника, вышки. | кг |

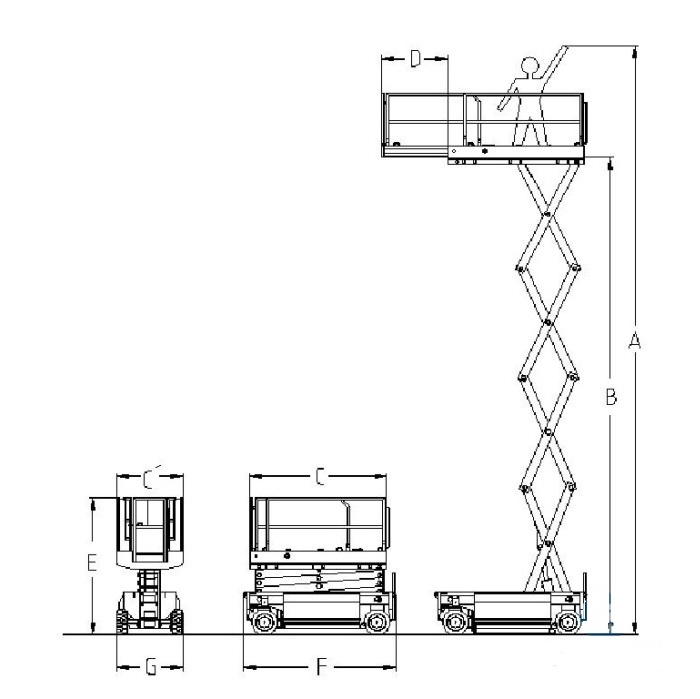

Рис.1. Схема для определения основных параметров подъемника (Н — рабочая высота, L — вылет)
Самоходные подъемники коленчатые
Отличительная четра коленчатых подъемников – умение работать в участках, недоступных для других моделей. Изгибающиеся части стрелы получили название “колено”, что и повлияло на название самой машины – коленчатый. Благодаря наличию стрелы с большим вылетом по ломаной траектории, такие самоходные подъемники достают до 50 м в высоту и более. К числу “отрицательных черт” относят их довольно скромную грузоподъемность и небольшую рабочую платформу.
Коленчатые самоходные подъемники эксплуатируются при различных монтажных, отделочных и ремонтных работах. Довольно часто вместо термина “коленчатые подъемники” употребляют “самоходные вышки”, “коленчатые пиканиски”, “бумы”.
Самоходные коленчатые подъемники также оснащаются электрическим (чем модели компактнее, тем чаще) или дизельным мотором. Некоторые производители подъемной техники предлагают комбинированные дизель-электрические модели. У подъемников, которые работают в помещениях, колеса “одеты” в специальные шины (не пачкают пол). Модели, эксплуатирующиеся в условиях бездорожья, имеют полноприводные шасси с грязевыми шинами.
Для устойчивости машину оборудуют выдвижными аутригерами. Они увеличивают опорную зону, обеспечивая стабильное положение платформы. Коленчатые подъемники с аутригерами можно эксплуатировать на неровностях и мягких грунтах.
Кстати, в последнее время большую популярность получили гусеничные подъемники. Это связано с тем, что гусеницы меньшее, чем колеса, давят на землю. К тому же, многие производители выпускают модели на гусеницах с прорезиненными траками, которые не повреждают покрытие пола, что позволяет заезжать внутрь помещений.
Виды конструкции
Тип исполнения подъемника предопределяет принцип его работы. Также от устройства зависят и особенности крепления транспортного средства на подъемном механизме. В зависимости от вида привода агрегаты для подъема автомобилей могут быть разделены на несколько видов:
- Электромеханические.
- Гидравлические.
- Электрогидравлические.
- Пневмогидравлические.
- Пневматические.
В зависимости от устройства опорных элементов принято выделять стоечные, плунжерные подъемники и ножничные агрегаты.
Каждый вариант автоподъёмников для автосервиса обладает собственными конструктивными особенностями. Также они могут отличаться и сферой применения. На это оказывает влияние тип выполняемых сервисных работ и класс машин, обслуживанием которых занимается конкретная станция.
В последнее время всё чаще на СТО можно встретить электрогидравлические агрегаты. Выбор в их пользу вполне закономерен, если учесть наличие у них большого количества преимуществ перед электромеханическими аналогами. К примеру, в этих системах отсутствуют механические детали и узлы, обладающие повышенным износом. Всё это положительным образом сказывается на надежности и долговечности оборудования. К тому же такие механизмы имеют более плавный рабочий ход, обладают большей экономичностью, просты в обслуживании и позволяют с меньшими усилиями опускать автомобильный транспорт.
Этот вид автомобильных подъемников поставляется со специальными опорами, которые позволяют многократно повысить уровень безопасности оборудования.
Конструкция ножничных подъемников бу
Свое название подъемник ножницы получил за внешний вид и принцип работы системы складных рычагов, сильно напоминающий одноименный инструмент. В действие они приводятся гидравлическим приводом, который питается от электрической сети или аккумуляторов. Управление осуществляется посредством пульта. Весь механизм установлен на платформе. Цена ножничного подъемника во многом определяется уровнем безопасности. Все современные устройства оснащаются рамой, которая сразу выключает привод при возникновении внештатной ситуации. Наличие дополнительных приспособлений, таких как защита мотора, плавность остановки, аварийное опускание, регулировка скорости платформы, увеличивает цену гидравлического ножничного подъемника.
Различают самоходные и передвижные модели. Последние доставляют к нужному объекту либо сразу взяв на буксир, либо предварительно поместив на прицеп. Например, ножничный подъемник skymаn90 тоже обладает колесами, но не способен передвигаться самостоятельно ввиду отсутствия ходового двигателя. Его присоединяют к трактору, автомобилю или другой технике, обладающей необходимой мощностью. Приобретя передвижной ножничный подъемник ручной на колесах, вы сможете перемещать его в пределах строительной площадки одной мускульной силой. Это очень удобно, так как иногда размеры объекта не позволяют задействовать дополнительный транспорт.
Передвигается компактный ножничный подъемник с помощью колес или гусениц. Второй вариант используют для моделей, предназначенных для работы на труднодоступных участках. Самоходные машины, эксплуатируемые в помещениях, оснащаются специальными шинами. Для внутреннего пользования подходит только электрический ножничный подъемник, цена которого немного выше, чем у дизельных аналогов. Для работы под открытым небом лучше подойдет техника с традиционным мотором. Во-первых, она не требует периодической подзарядки аккумуляторов. Во-вторых, не всегда есть возможность «заправить» электрический подъемник переносной. Когда речь идет об удаленном объекте, постоянный источник энергии может быть недоступен.
Как уже было сказано выше, устойчивость оборудования в рабочем положении обеспечивают аутригеры. Иногда поверхность, на которой располагается техника, отличается особой неровностью. Для таких случаев предусмотрены специальные подушки на подъемник ножницы. Цена этих аксессуаров не слишком высока, а практическая польза не вызывает сомнений. Потратив несколько сотен рублей, вы получите спокойствие. Если вы решили купить ножничный подъемник б у, учитывайте все факторы, начиная от задач и заканчивая уровнем систем безопасности. Если имеющиеся предложения не устраивают, ваша компания может заказать модель с индивидуальной комплектацией. Цена подъемника ножницы в этом случае будет выше, зато вы получите именно то, чего хотели. Ваша техника может быть дополнительно оборудована:
- кабиной с дверьми/рольставнями;
- откидными бортами;
- лифтовой системой управления;
- выкатной платформой;
- устройствами световой индикации;
- сетчатым ограждением.
Производители
Изготовители данных устройств пытаются увеличить модификации и сферу применения данной техники: устанавливают новое оборудование, совершенствуют технические характеристики моделей. Каждый производитель выпускает технику в соответствии с требованиями местного рынка.
В России распространены устройства таких производителей: CTE, LEMA, DINO, NIFTY и других. Большинство брендов принадлежат европейским и американским компаниям, но многие имеют производства в других странах, например, в Китае. Сейчас китайские изделия также обладают высоким качеством.
- ТОП-8 мотокультиваторов Калибр
- Популярный грузовой автомобиль Hyundai HD35
Genie
Самоходный коленчатый подъемник Genie позволяет проводить работы в труднодоступных местах при большой высоте подъема до 40 м. Небольшая грузоподъемность до 250 кг и маленькая рабочая площадка компенсируются возможностями изгибающейся стрелы с большой высотой вылета. Техника изготавливается для наружных работ, в том числе на полях, поэтому в качестве оборудования применяются полноприводная подвеска и грязевые шины, предназначенные для бездорожья. Система механизмов обеспечивает устойчивость обеих сторон платформы даже в наклонном положении до 45º.
Технические характеристики:
- дизельный двигатель – 19,7 кВт;
- вспомогательная силовая установка постоянного тока – 12 В;
- объем гидробака – 71,9 л;
- объем топливного бака – 35,2 л;
- рабочая высота – 12,6 м;
- высота платформы – 10,6 м;
- горизонтальный вылет – 6,78 м;
- длина платформы – 0,76 м;
- ширина платформы – 1,42 м;
- высота в сложенном положении – 2,06 м;
- длина в сложенном положении – 5,66 м;
- высота при хранении – 2,29 м;
- длина при хранении – 4,11 м;
- ширина – 1,85 м;
- колесная база – 1,88 м;
- дорожный просвет – 0,17 м;
- вес – 4929 кг;
- грузоподъемность – 227 кг;
- скорость движения – 30 см/сек;
- радиус поворота – 4,11 м;
- нины повышенной проходимости размерами 25,4х42 см.
Snorkel
Подъемник коленчатого типа Snorkel сочетает хорошую производительность, удобство в применении и прочность. Бесшумные устройства можно использовать внутри помещения и на открытой местности. Высокий показатель подъемной силы, небольшие габариты, маневренность позволяют применять конструкцию на предприятиях.
Конструкции имеют сбалансированное сочетание веса и высоты, большой вылет стрелы, хорошую маневренность. Устройство работает на аккумуляторных батареях. Скорость передвижения составляет 4 км/ч. Рабочая платформа может подниматься на высоту 13,5 м.
Технические характеристики:
- габариты – 4,04х1,5х2 м;
- вес – 3850 кг;
- размер платформы – 1,2х0,6 м;
- рабочая высота – 13,5 м;
- горизонтальный вылет – 6,1 м;
- высота подъема платформы – 11,5 м;
- грузоподъемность платформы – 215 кг;
- поворот платформы – 90º;
- поворот основания подъемника – 360º.
Dino lift Oy
Устройство производит финская компания. Платформа может поворачиваться в горизонтальной плоскости, что увеличивает зону доступа. Гидравлические выдвижные опоры могут поднимать технику и удерживать ее на разных основаниях до 420 мм при наклоне 6º.
Машины одноосные, снабжены узлом Driving System, который позволяет самостоятельно двигаться без буксира. Устройство может разворачиваться на месте, что удобно при работе в городских условиях. Эти конструкции используют для строительных работ на высоте.
Технические характеристики:
- высота – 20,5 м;
- размеры платформы – 0,7х1,3 м;
- грузоподъемность – 215 кг;
- вес – 4200 кг;
- высота платформы – 18,5 м;
- горизонтальный вылет – 12,6 м;
- поворот платформы – 360º;
- транспортная длина – 5,85 м;
- транспортная ширина – 2,11 м;
- транспортная высота – 2,41 м;
- может работать на уклоне 35º.
Barin
Barin выпускает итальянская компания. Сейчас производятся устройства с разными техническими характеристиками.
Технические показатели:
- вылет стрелы – 14 м;
- длина рабочей зоны – 13 м;
- грузоподъемность – 250 кг;
- вращение платформы – 180+90º.

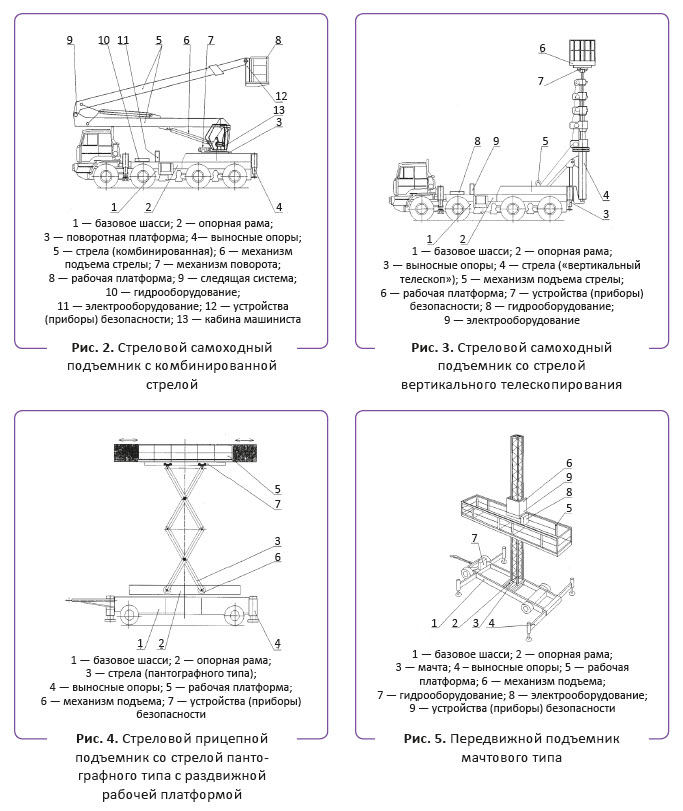

КЛАССИФИКАЦИЯ АВТОГИДРОПОДЬЕМНИКОВ
Критерии, на основании которых подъемники подразделяются на разные типы, приведены в табл. 1.
Классы стрелы имеют следующие индексы:
- АГП — автогидроподъемник;
- ПСС — самоходный подъемник стрелового типа;
- АП — автоподъемник;
- ТВ — телескопические автовышки с вертикальным подъемом.
Схематические изображения некоторых типов подъемников с обозначением их основных составных частей приведены на рис. 2—5.
В статье мы будем рассматривать комбинированную автовышку АПТ-32 на шасси КАМАЗ-53215, которая предназначается для проведения работ на высоте до 32 метров (рис. 6). Эта машина имеет пропорциональную систему управления. Пульт управления, установленный в люльке, полностью дублирует все функции основного пульта.
ПОСЛЕДСТВИЯ ДЛЯ ОРГАНИЗАЦИИ ПРИ НАРУШЕНИИ ПРАВИЛ ЭКСПЛУАТАЦИИ ПС
Приведем основные нарушения требований правил промышленной безопасности:
- допуск к работе на ОПО неквалифицированного персонала;
- отсутствие протоколов и удостоверений о своевременной проверке знаний рабочего персонала и аттестации инженерно-технических работников;
- не проведенные освидетельствования оборудования, его эксплуатация с истекшим сроком;
- эксплуатация без полиса страхования ОПО;
- ОПО работает без государственной регистрации в Реестре;
- использование подложной экспертизы промбезопасности и др.
За нарушения в области промышленной безопасности предусмотрены гражданская, административная и уголовная ответственность.
К этим видам ответственности привлекают, как правило, руководителей, главных инженеров, заместителей по техническим вопросам, ответственных за производственный контроль и, чаще всего, ответственных за безопасную эксплуатацию ОПО. Если требования не выполнены или выполнены с нарушением, предприятию грозит административная ответственность по части 1 ст. 9.1 КоАП РФ.
Все зависит от масштабов и обстоятельств случая, начиная от штрафа по ст. 9.1 КоАП до 5 лет лишения свободы по ст. 217 УК РФ.
РЕЗЮМЕ
1. Выбирайте автовышку с учетом надежности, безопасности и эффективности в работе, требований производства работ.
2. На всех этапах жизненного цикла автовышки соблюдайте требования нормативных документов.
3. Не допускайте к выполнению работ персонал без соответствующей квалификации.
4. Помните, что в обеспечении безопасной эксплуатации подъемника задействованы все работники: от руководителя до рабочего.
ГОСТ 33649-2015 «Подъемники с рабочими платформами. Классификация».
Там же.
Там же.
Там же.
Там же.
