Как устроены калитки
Калитка устроена достаточно просто. Это небольшая дверца, которая с одной стороны крепится к опорному столбу, а с другой стороны крепится при помощи механизма запора. Крепление с одной стороны происходит при помощи петель, которые обеспечивают открытие калитки. Для начала не забудьте составить чертеж калитки своими руками.
Для изготовления опорных столбов раньше использовались только круглые трубы. В настоящее время их заменили на профильные с толстыми стенками. Данный материал гораздо удобнее для приваривания петель, на круглых трубах они плохо крепятся. В некоторых случаях петли скрывают в рамке, сделанной из приваренного к профилю уголка.
При изготовлении калитки и забора из дерева, столб тоже будет деревянным. Но и в этом случае можно пользоваться металлическим вариантом, так как древесина в земле быстро гниет. Никакая даже самая мощная обработка не сможет долгое время предотвращать гниение дерева.
Для того, чтобы избежать данного эффекта, достаточно закапывать столбы в землю ниже уровня промерзания и соединять калитку со столбом и сверху и снизу. Таким образом вы сможете крепко соединить ворота с калиткой своими руками.
Пошаговая инструкция монтажа
Прежде чем приступать к монтажу конструкцию нужно забетонировать столбы. Для этого размечаем место установки. Если ворота из профнастила с калиткой – понадобится 3 опоры.
Пошаговая инструкция установки опор:
Выкапываем ямы в местах, где будут столбы для ворот. Глубина отверстия – до 1,2 м, диаметр – 0,5 м.Важно! Глубина ямы должна превышать глубину промерзания грунта. Она должна соответствовать 30-35% высоты наземной части
Учитываем, что запас между нижним краем ворот и поверхностью земли должен составлять 20-30 см.
Обрабатываем ту часть профильной трубы, которая будет находиться в земле: зачищаем ржавчину, грунтуем, красим, оборачиваем в рубероид.
Засыпаем в яму гравий (щебень). Высота слоя 10-15 см. Тщательно утрамбовываем.
Готовим бетонный раствор. Массовые пропорции:цемент М400 – 10 кг;песок карьерный или речной, не очень мелкий – 20-23 кг;мелкий щебень (размер фракций 5-10) – 40-43 кг;вода – 5 литров.
Тщательно перемешиваем сухие составляющие. Затем постепенно добавляем воду. Получается смесь, по консистенции похожая на густую сметану. Пропорции воды можно менять, ее должно быть 40-50% от массы цемента.
Вставляем в углубление опорные столбы. Чтобы обеспечить их надежное вертикальное положение можно установить распорки из металлического уголка, арматуры либо зафиксировать при помощи битого на крупные куски кирпича.
Заливаем в яму бетон до самого верха. На верх трубы ставим заглушку чтобы внутрь не попадала влага.
Это важно! Каркас створок нельзя навешивать на столбы до тех пор, пока бетон не высохнет. Для этого понадобится минимум 3-4 дня
Если бетон не наберет прочности, то после устройства каркаса ворот столбы могут дать крен.
Пока раствор высыхает можно заняться сборкой самой конструкции. Для этого нужно выделить свободное пространство где будет удобно проводить сварочные работы. Поверхность должна быть идеально ровной.
Пошаговая инструкция по сборке каркаса
1. Делаем заготовки из уголка по размерам, соответствующим длине и ширине створки. Лучше, если угол среза будет 45 градусов хотя и проще собирать каркас ворот встык. Углы должны быть строго прямыми, проверяем это при помощи угольника.
2. Свариваем раму по технологии дуговой сварки.

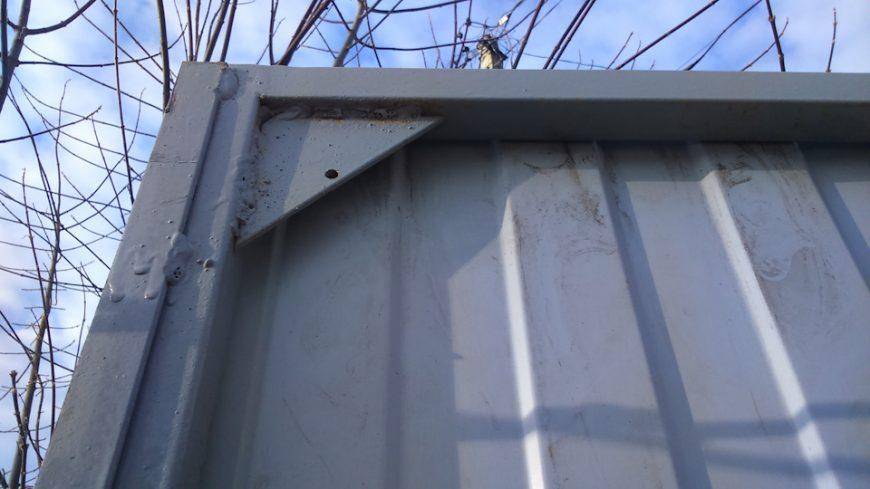

3. Усиливаем надежность углов. С этой целью нужно приварить косынки в форме треугольника с прямым углом и сторонами по 10 см. Косынки вырезаем из листовой стали или тонкостенного профиля.
4. Укрепляем раму, придаем ей жесткость. Для этого к ней привариваются дополнительные перемычки. Одна горизонтальная обустраивается по центру. Она должна разделить рамку на два одинаковых прямоугольника. Далее приваривается диагональная перекладина от нижнего угла к верхнему.
5. Зачищаем все сварные швы используя болгарку.
6. Устанавливаем на каркас фурнитуру. Это накладные замки, задвижки, нижние и верхние стопы и так далее.
7. Красим трубу, чтобы защитить металл от коррозии.
8. Привариваем петли к каркасу. Расстояние от нижнего или верхнего края не должно быть больше 30-40 см. Используются крупные гаражные петли. Сварной шов выполняется по всей длине крепежного края. Смазываем петли специальной смазкой, которая не боится влаги и низких температур.
9. Обшиваем каркас профнастилом по внутреннему периметру при помощи саморезов. Под каждый саморез нужно подложить резиновую прокладку. Окрашиваем головку самореза в тот же цвет, что и профлист, можно сразу купить цветные шурупы. Саморезы вкручиваются по периметру рамки, в горизонтальные и вертикальные перемычки. Выдерживается такое расстояние между саморезами – 80-110 мм. Вместо шестигранных шурупов можно использовать специальные заклепки.
10. После того как установлены опоры и произведена обшивка каркаса можно приступать к навешиванию створок. Процесс непростой и требует определенной сноровки. Для удобства нужно соорудить небольшую подставку из досок или кирпичей между опорными столбами. Ставим створку на подставку и выравниваем по всем плоскостям. Для проверки горизонта и вертикали используем строительный или лазерный уровень.
11. Ставим метки на опорных столбах в местах расположения петель. Привариваем соединительные элементы и навешиваем створки. Убираем подставку.
Особенности конструкции ворот распашного типа
Рассматривая чертёж стандартных ворот из профлиста, можно понять, что в основе такого заграждения лежит каркас из квадратного металлического профиля или толстостенной трубы с 30 мм диаметром. При этом для усиления створок используют горизонтально расположенные прожилины из металла. Благодаря такому усилению будет удерживаться геометрия ворот.
Изготовление распашной конструкции ворот из профнастила вполне под силу самостоятельно даже при отсутствии навыков работы с изделиями из металла. Всё что понадобится это минимальные познания использования сварки, бура, электроболгарки, шуруповёрта и строительной рулетки.
Крепление створок распашного заграждения выполняется при помощи саморезов по металлу или электросваркой непосредственно к столбу. Из-за сравнительной лёгкости профлиста для удержания полы ворот достаточно двух прочных металлических петель 20 мм диаметра. В качестве несущих опор используются металлические трубы диаметром от 60 до 100 мм.
В зависимости от забора, которым обнесено домостроение крепление створок ворот может выполняться к кирпичным опорам. Но для этого необходимо ещё на стадии возведения ограждения предусмотреть установку закладных в швы между кирпичами, к которым и будут приварены навесные опоры ворот.
Из практики стало известно, что оптимальными габаритами въездных ворот, используемых в частном домостроительстве, являются показатели ширины в 3 м. Таких параметров вполне хватает для въезда во двор, как легкового автомобиля, так и грузовой машины. Поэтому даже с целью экономии не стоит уменьшать ширину створок более чем на 20 см. Если рассматривать высоту заграждения, то согласно чертежам стандартные конструкции изготавливаются не выше 2 метров от земли.
В качестве запорного механизма для ворот используют штыри по форме, напоминающие букву «Г», которые располагаются снизу на каждой створке. В поверхности земли или другого покрытия двора устанавливаются фиксаторы – металлические трубки с внутренним диаметром, немного большим толщины стопорных механизмов. При этом каких-либо жёстких требований к запорному механизму не предъявляется. В качестве дополнения к стопорам устанавливают горизонтальную задвижку в месте размещения поперечен.
Использование профнастила в качестве финишной отделки каркаса распашных ворот позволит оградительной конструкции гармонично вписаться в общую стилизацию забора. Обычно профлисты к каркасу створок ворот прикрепляют на расстоянии 50-70 мм от земли, чтобы они не чиркали по поверхности в процессе открывания и закрывания.
Устройство, виды конструкций
Калитка держится на опорных стойках. Она состоит из дверного полотна, размещенного в рамке или без нее, которое прикреплено к столбам петлями (завесами). Может быть встроенной частью ворот или располагаться отдельно от них. Для надежности и удобства закрытия/открытия оснащается щеколдой, замком (навесным, электромеханическим или другого типа), засовом. Чтобы в замок двери не попадали осадки, сверху обустраивают небольшой навес. Для оповещения о приходе гостей на калитке устанавливают звонок, домофон, выше крепят камеру наблюдения.
По конструкции и способу открытия калитка бывает распашной и откатной. Может быть частью секционных, рельсовых, комбинированных устройств с воротами, но они применяются крайне редко.
Калитка из кованого металла
Воротами и калитками из металла украшают не только заборы для дачи, шикарных усадеб, коттеджей, но и окружающий ландшафт. А металлические элементы ковки создают атмосферу, напоминающую времена расцвета ренессанса. Сделать их своими руками далеко не каждому по плечу. Тут необходимо соблюдать довольно сложную технологию холодной или горячей ковки с использованием специального оборудования. Столбы для будущей калитки должны быть достаточно прочными, поэтому их делают обычно из кирпича.

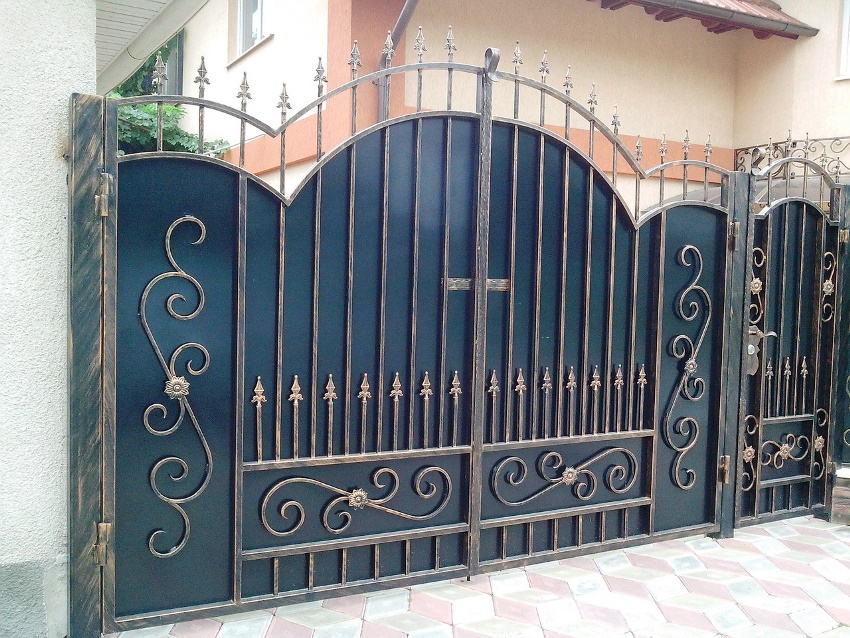

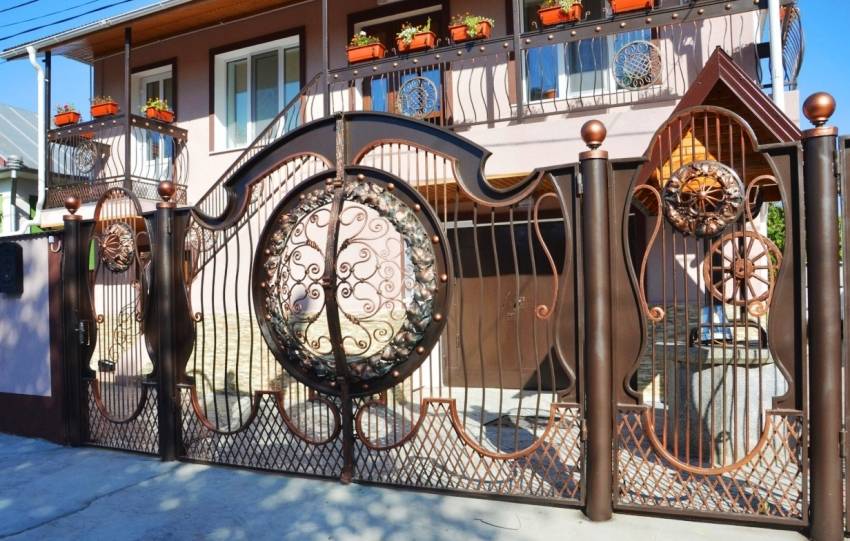

Оригинальный дизайн ворот и калитки из кованого металла
Глубиной в 1 м в земле выкапывают ямки, вставляют туда металлические столбики и укрепляют утрамбованным щебнем. При этом, используя отвес, постоянно проверяют их строго перпендикулярное положение. Сверху заливают бетонный раствор. Готовые опоры обкладывают кирпичом.
Достаточно эффективны и другие варианты. Например, каждая опора может стоять на отдельной бетонной основе или на ленточном заборном фундаменте, который уложен по периметру участка и продолжается под входными сооружениями. Такая монолитность обеспечивает высокую прочность всей оградительной системы, в том числе ворот и калиточного входа.

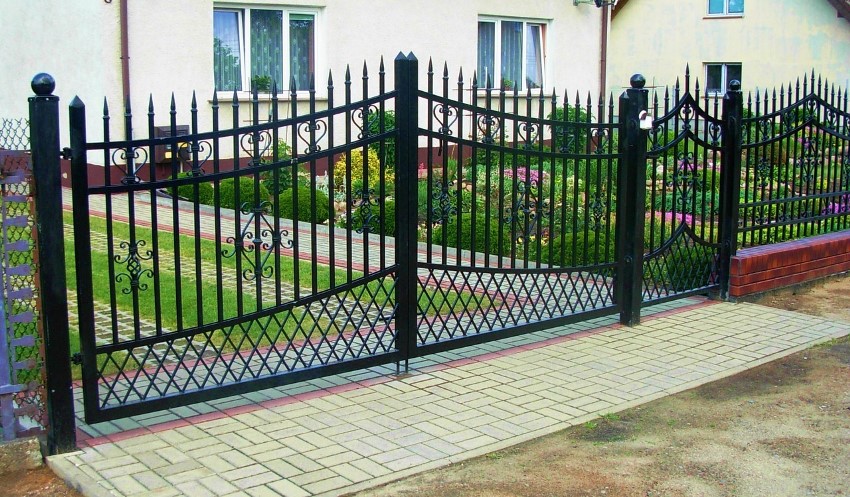

Вариант конструкции и схема ворот со встроенной калитки
калитка из металла
Тренд последних лет – это распашные фасадные сооружения с ажурными гнутыми элементами и великолепными деталями горячей ковки. Калитками из кованого металла сегодня никого не удивишь. Их устанавливают, прежде всего, не для обустройства дачи, а для фешенебельного коттеджа или загородной усадьбы.

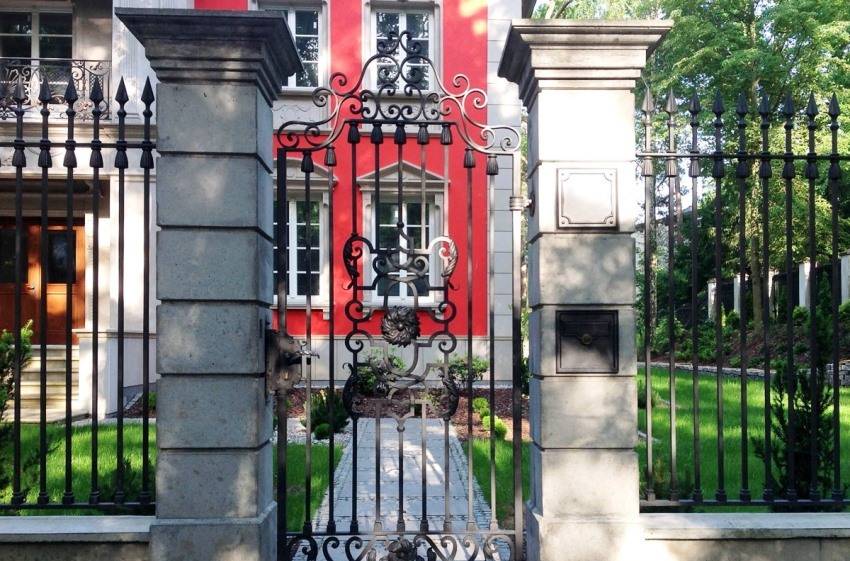

Вариант оформления встроенной кованой калитки
Монтаж таких калиток успешно осуществляют своими руками посредством сварки или с использованием креплений на болтах. Первоначально сваривают рамный каркас, который должен быть на 2–3 см уже входного проёма. Затем, уложив его на ровную горизонтальную поверхность, укрепляют посередине перемычкой, роль которой может выполнять декоративная деталь.
В соответствии с заранее продуманным рисунком калитки в пределах рамы раскладывают литые украшения.
Есть ещё двустворчатые распашные калитки, которые содержат лучшие качества различных материалов. Например, стальной уголок используют, чтобы укрепить каркас, а раму дополняют коваными декоративными элементами. Если хозяин желает, чтобы прохожие не видели, что делается во дворе дачи или усадьбы, то внутреннее пространство заполняют профнастилом или деревом. Дизайнерских вариантов очень много для выражения вкусов и привязанностей владельца.

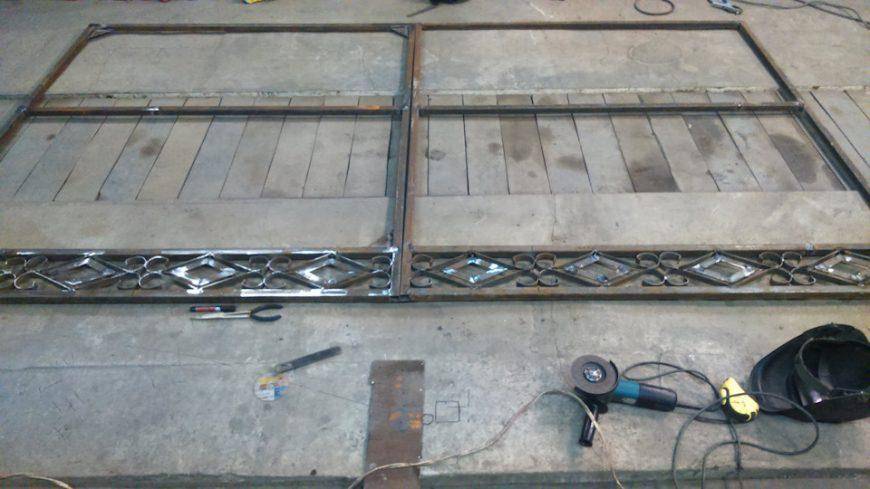

Создание створок
- Выбираем ровную площадку, размером более чем 2 метра, куда уложим набросок створок, используя швеллер. Все элементы конструкции должны быть уложены на идеально ровную поверхность.
- При помощи болгарки срезаем все лишние части, места среза зачищаем от заусенцев.
- Готовые элементы нужно разложить на месте для сварки, состыковать их, проверить параллельность всех деталей.
- Свариваем все элементы.
- Когда рама готова, приставляем ее к опорам и отмечаем место для петель.
- Привариваем петли к столбам и навешиваем на них каркас.
Совет! С наступлением зимнего сезона петли нужно смазывать маслом для долговечности конструкции.

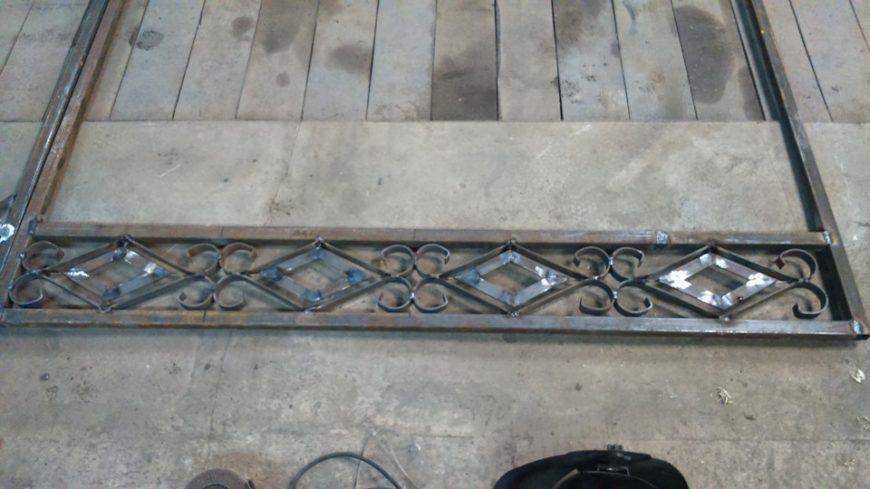

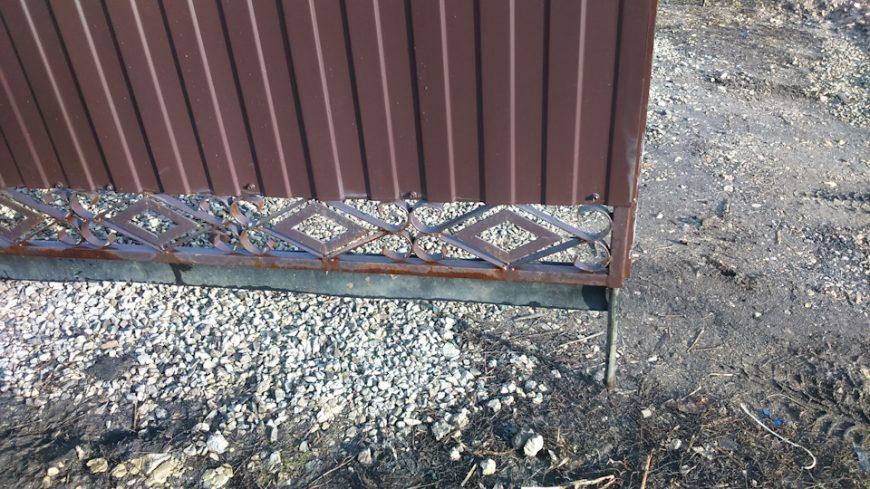

- Чтобы украсить профнастил коваными элементами, нужно расположить их на плоскости листа, согласно чертежу и закрепить сваркой. Сначала завариваются крупные элементы, а затем мелкие.
- Обшиваем створки листами профнастила. Для этого обрезаем его до нужно размера. Закрепляем его на металлическом каркасе при помощи саморезов. Листы профнастила обязательно нужно устанавливать внахлест для надежности крепления.

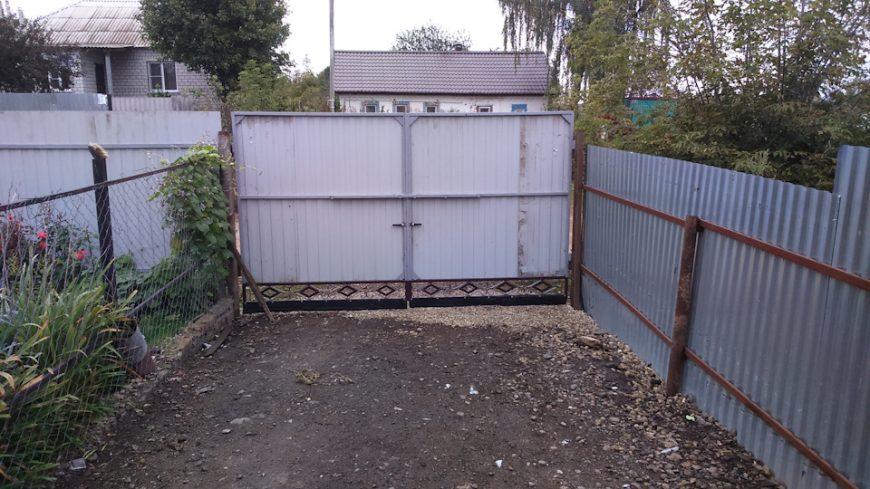

Схема распашных ворот из профнастила

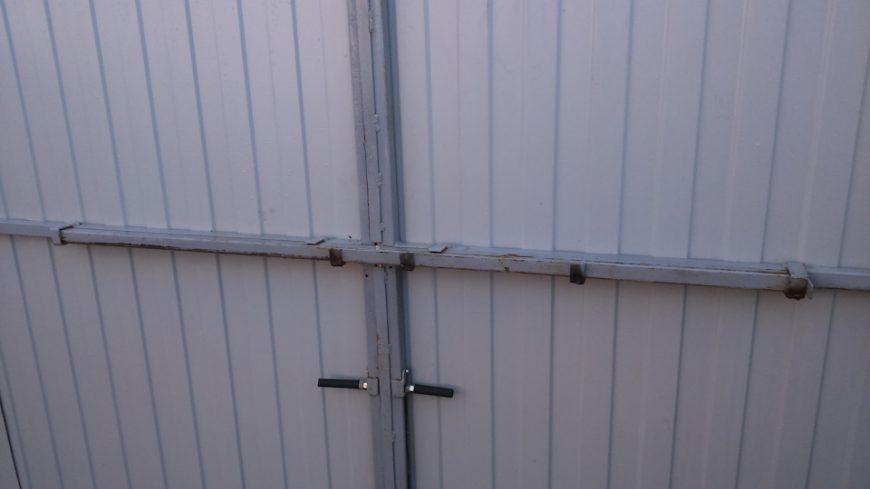

- Когда ворота готовы, устанавливаем задвижку и упоры. В качестве упоров можно использовать кусок арматуры, который вставляется в проушины в корпусе ворот. А арматура в свою очередь вставляется в металлическую гильзу, вкопанную в землю.
- Готовые ворота обезжиривают, наносят слой грунтовки, а затем покрывают краской.
Как сделать дверь в створках ворот
Можно сэкономить много сил и денег, если вмонтировать конструкцию двери в створку ворот. Однако это относится лишь к металлическим распашным изделиям. Дверь, установленную в раздвижные либо секционные ворота, очень сложно сделать самому.
Расположение калитки ближе к внутреннему краю створки
Пошаговая инструкция следующая:
- Рядом находящуюся с дверью опору нужно сделать усиленной (профтруба 110х110х4 мм), забетонировать не меньше чем на 1,3 метра вне зависимости от глубины промерзания грунта.
- Ширина калитки должна быть не больше половины длины створки ворот.
- Рама делается с одним поперечным ребром жесткости и двумя диагональными.
Чертежи конструкций из металла и дерева
С деревянными конструкциями немного сложней: сделать дверной вход без потери жесткости конструкции не получится. Это возможно выполнить, только если створка ворот изготовлена из прочной (дорогостоящей) древесины.
Вид изнутри
Обустройство деревянной калитки
При производстве деревянной калитки первостепенное значение имеет выбор материала. Следует выбрать пиломатериал из хвойных или лиственных пород. Стоит отметить, что лиственница – это самый долговечный древесный материал, поэтому если вас беспокоит продолжительность срока службы изделия, то выбирайте именно эту породу. Лучше купить готовый просушенный пиломатериал, который предварительно был простроган на рейсмусовом станке
Кроме того, важно, чтобы толщина деревянных заготовок была одинаковой
Схема изготовления и установки
Из инструментов вам точно пригодится столярный набор инструментов, а также уровень, шуруповерт, угольник и карандаш с кисточкой и веревкой. Затем вам следует определить конструкцию будущей калитки. Подумайте, какой она должна быть? Может быть, глухой или решетчатой, с подкосом или без него, полностью деревянной или деревянно-металлической?
Обыкновенная решетчатая калитка должна быть сделана из штакетника шириной 10 см. Он крепится двумя шурупами или гвоздями. Такой подход способствует укреплению изделия, из-за чего со временем оно не провиснет. Такие калитки практичные и легкие. Тут, как и в случае производства металлической калитки, конструкция крепится на опорные столбы. Рама состоит из двух перекладин, соединенных рейками обвязки. Чтобы сделать калитку более жесткой в раме предусмотрена установка подкоса. Готовая рама крепится к столбу при помощи петель. Защелка предотвращает самопроизвольное открывание калитки.
Раму, служащую в качестве основы, можно соединить либо при помощи металло-зубчатых пластин, либо в шип. Разумеется, что соединение в шип более прочное. Оно закрытое и держится благодаря склеиванию. Стоит отметить, что шип должен входить в паз с трудом. Наилучшим клеем для скрепления рамы будет обычный ПВА. После завершения изготовления рамы проверьте ее на пропорциональность и ровность. Ее углы должны быть ровно 90°. Кроме того, что соединение будет зафиксировано клеем, упрочните его шурупами. Диагонали рамы должны быть идентичными, если это так, то вы достигли успеха в работе.
Если вы решили соединить раму металло-зубчатыми пластинами, то вбейте их в рейки. Это соединение делается проще, чем в шип и впоследствии выдерживает достаточно высокие нагрузки.
Схема изготовления деревянной калитки
Когда вы установите калитку к опорным столбам, выровняйте ее по вертикали и горизонтали. Что касается фурнитуры, то вам может понадобиться:
- двусторонняя петля,
- автоматическая защелка,
- накладная петля,
- задвижка,
- ручная защелка,
- накидной запор,
- щеколда с кольцом.
Фурнитура
Краска для калитки должна быть устойчива к перепадам температур и выпадению осадков. Все детали должны быть предварительно обработаны антисептиком. Лучше всего подходят универсальные типы грунтовки, такие как: пентафталевые, глифталевые и для непрозрачных покрытий. Предварительно поверхность калитки следует тщательно отшлифовать, чтобы ликвидировать все изъяны.
Может быть, вам помогли советы, изложенные в статье? Что именно вам удалось применить? Или вы имеете опыт изготовления калиток? Какие методы используете в производстве этого изделия? Пишите комментарии к статье!
Монтаж створок для распашных ворот
Вопрос о том, как установить ворота является важным моментом среди всех работ, выполняемых при изготовлении ворот собственноручно, поскольку допущенные ошибки могут привести как к непродолжительному сроку службы ворот, так и к тому, что они просто не будут выполнять свои функции, например, хорошо открываться. Монтажные работы начинаются с установки каркаса. Порядок действий при этом выглядит так.
- К полотнам створок при помощи сплошного шва привариваются петли. Это должна быть та часть петли, которая имеет глухое отверстие с торца.
Если устанавливаются тяжелые ворота, то их следует оснастить петлями по три с каждой стороны. При монтаже более легких конструкций достаточным будет наличие двух петель.
- К каждой приваренной петле на каркасе надевается ее вторая половина, которая тут же приваривается к опоре.
- Производится облицовка воротных створок:
- 1) производятся повторные замеры листов профнастила (это позволит избежать ошибок);
- 2) с помощью ножниц по металлу вырезаются требуемые листы;
- 3) все имеющиеся кромки тщательно зачищаются;
- 4) листы накладываются внахлест, имеющий одно направление;
- 5) профнастил крепится к каркасу саморезами. Количество использованных для крепления профлиста саморезов выбирается в произвольно, расстояние между ними должно составлять от 10 до 15 см.
- Производится окрашивание готового изделия.
Подготовка деталей для рамы
Калитка из профлиста состоит из определенного набора элементов. Сюда входят:
- Профилированные трубы диаметром 40 х 40 или 30 х 60 мм. Можно изготовить каркас в виде ступеньки для удобства крепления металлопрофиля. В этом случае понадобятся трубы различного диаметра. Подготовленные трубы нарезаются по заданным размерам. Окончания труб срезаются под углом 45 градусов для удобства стыковки. С поверхности труб удаляются все заусенцы, а их торцы обрабатываются с целью защиты от порезов рук.
- Из таких же труб вырезаются поперечина и верхняя планка.
- Подготавливается профнастил, но резать его нужно будет по месту, когда каркас будет сварен.
- Петли для калитки. Необходимо использовать круглые петли, выточенные из металла. Достаточно будет диаметра 30 мм.
- Саморезы для крепления профлиста.
- Ручка, замок.
Основные преимущества кованых калиток для дома
Любые изделия и устройства, которые используются в строительстве, имеют свои преимущества, а также некоторые недостатки. Данное утверждение распространяется и на кованые конструкции. Перед приобретением такой калитки рекомендуется узнать подробнее о ее достоинствах.
Калитки из кованого металла отличаются особой износостойкостью
Главное преимущество такого прохода, расположенного в полотне ворот или в ограждении, заключается в том, что он изготавливается из металла. Такой материал отличается износостойкостью и длительным эксплуатационным сроком. Для защиты от атмосферных осадков, вызывающих коррозию, конструкцию нередко обрабатывают различными составами.
Кованые ворота с калиткой внутри можно использовать в регионах, которые отличаются суровыми климатическими условиями. Металлическим конструкциям не страшны колебания температур. Они выполняют свои функции одинаково хорошо как при -30, так и при 30°C.
Кованые калитки можно сочетать с ограждениями из любых материалов
Эти изделия выполняются в разнообразных стилях и могут включать в себя не только традиционные узоры, но и сложные орнаменты. Кованые ворота со встроенной калиткой можно оформить в одном стиле или поступить более оригинально и сделать в полотне конструкции контрастный, привлекающий взгляды проход.

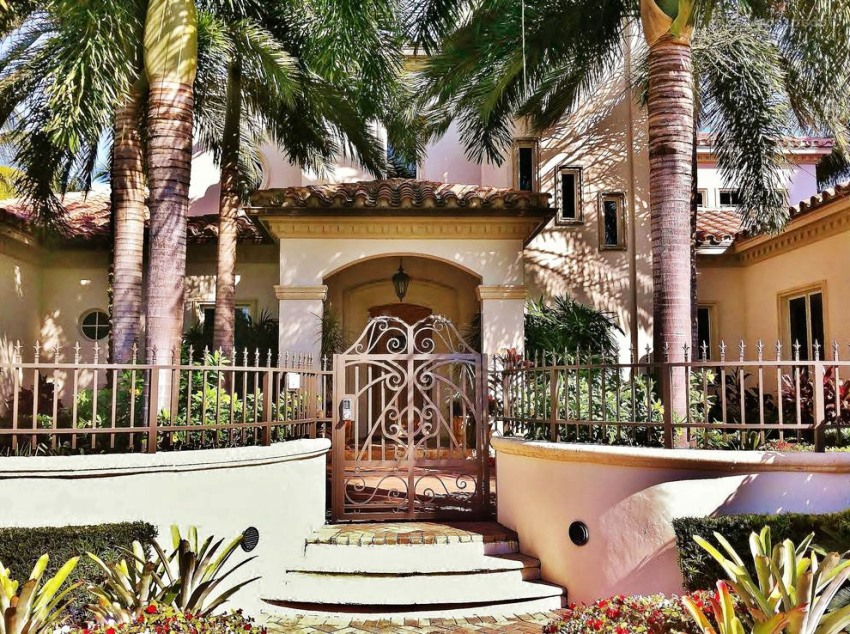

Кованые калитки способны украсить и дополнить внешний вид участка
Такую калитку можно покрасить в любой цвет. Самыми популярными являются различные темные оттенки. Для оформления небольших фигурных элементов, которые входят в состав узора, можно выбрать золотой или серебряный цвет. Такое сочетание выглядит очень презентабельно и будет радовать взгляд хозяина на протяжении многих лет.
Недостатки кованых калиток для частных и загородных домов
Высокая эстетичность кованых конструкций, а также то, что они отлично справляются со своими прямыми функциями, – все это обуславливает их популярность на современном строительном рынке. Они, безусловно, являются хорошим решением, позволяющим красиво оформить проходную зону.
Внешний вид кованых калиток зависит только от вашей фантазии
Справедливости ради стоит отметить, что эти изделия, как и любые другие, не лишены недостатков. Например, основным минусом подобных калиток является их довольно высокая стоимость. Цена в первую очередь зависит от сложности ковки. Фото данных конструкций как нельзя лучше демонстрируют разнообразие художественных решений в этом случае. На стоимость также оказывают влияние следующие факторы: количество материала, габариты и функциональность.
К недостаткам данных конструкций также можно отнести их большой вес. Это усложняет транспортировку и монтаж изделия
Поэтому важно заранее определить, как будет проходить установка и какой вариант калитки подходит для конкретного случая. Сплошные изделия весят гораздо больше, чем открытые, и это стоит учитывать при выборе конструкции
Это хорошо заметно на фото кованых ворот и калиток. Цена эскиза, который можно заказать у специалистов, также отличается в зависимости от того, какой вид калитки был выбран.
Чем больше художественных элементов у кованой калитки, тем больше времени нужно для ее изготовления
Последний минус таких конструкций – долгий процесс производства. Из-за большого количества фигурных элементов на изготовление приходится тратить довольно много времени. Кроме вышеперечисленных, больше никаких отрицательных сторон у кованых калиток не наблюдается.
Этапы создания
- Делается эскиз кованых элементов, которые вы будете использовать для создания калитки.
- Из профильной трубы 30 х 30 изготавливается каркас на сварочном столе или на полу. Переворачивайте каркас, чтобы добиться ровного среза.
- Готовый каркас украшаем коваными элементами при помощи сварочного аппарата. При этом швы должны находиться на внутренней стороне конструкции.
- Теперь болгарка поможет вам зачистить углы, швы, заусенцы. А надев насадку в виде металлической щетки, вы избавитесь от ржавчины.
- Калитка шлифуется, очищается от пыли и стружки и покрывается грунтовкой.
- Можно перейти к покраске. Обычно кованые калитки своими руками делают черного матового цвета. Можно добавить золото или серебро.
Вот так вот
Процесс создания калитки своими руками, неважно, из какого материала, не так уж и сложен. Вам понадобится только желание и терпение
Необходимы и чертежи калиток. Своими руками их создать или найти в интернете – решать вам. Вовсе не обязательно прибегать к дорогостоящим услугам профессионалов. Минимальный запас инструментов и материалов поможет вам создать калитку своей мечты, которая станет украшением и надежным защитником вашего загородного дома и участка.
Монтаж калитки
Устройство калитки из металлопрофиля своими руками происходит так же, как в случае с воротами. Сначала проводятся расчеты. Затем установка опорных столбов и их декоративное оформление.
Далее измеряются и нарезаются заготовки в соответствии с выбранным способом сварки. Сборка, установка фурнитуры и финишное покрытие изделия.
Рама и фурнитура калитки
Без сварочного аппарата не обходится ни одна стройка.
Сборка каркаса для ворот и калитки происходит с использованием сварочного аппарата. Точечное соединение исключается. Иначе для воды будет открытый доступ внутрь профильной трубы. Поэтому правильно будет сделать сплошной шов.
Обшитая профнастилом калитка легкая по весу, поэтому достаточно установки одной перемычки. При необходимости их количество можно увеличить. Но при этом должно быть заранее учтено — выдержит ли такую нагрузку опорный столб. Или же можно дополнительно смонтировать верхнюю стационарную перегородку.
Установка калитки на опорные столбы
Для ворот из профнастила чаще используют три петли на каждую створку. Для калитки достаточно двух. В отличие от ворот калитку устанавливают нижним краем на расстоянии в 10 см от земли.
На второй столб следует сделать ограничитель. Иначе он называется отбойником. Когда все необходимые работы будут закончены, калитку навешивают на петли.
Обшивка двери и ее дизайн
Разрабатывается дизайн калитки из профнастила на этапе проектирования. Обшивка может быть фигурной и двусторонней. В зависимости от выбранного варианта используются разные замки. Для фигурного выреза сверху устанавливается соответствующая стационарная перекладина.
Установить калитку и ворота с использованием металлопрофиля и профнастила можно самостоятельно. Для этого нет необходимости в специальной технике и оборудовании. Помощь профессионалов также можно исключить.
Кроме этого, такой вариант оформления ограждений можно устроить по доступной цене. Результат является прочным и долговечным. При необходимости материал можно неоднократно перекрашивать.
