Ролики для откатных ворот — особенности конструкции, варианты сборки и монтажа, полезные советы

Конструкция и устройство ворот с откатным механизмом

Одними из самых востребованных ворот являются консольные, конструкция которых состоит из следующих элементов:

1. Каркас для откатного полотна.

Чаще всего его производят из профилированной трубы. Именно он выполняет противовесную функцию в процессе передвижения конструкции.

Перед началом изготовления металлического каркаса рекомендуется изготовить схему с точными замерами.

Полотно для передвижения.

Как правило, материал для него выбирают из профлиста или листовой стали. Панели плотно крепят к конструкции рамы, а во внутреннюю часть укладывают утеплитель.

Несущая балка для ворот.

Позволяет воротам двигаться в сторону, именно в нее устанавливают ролики для несущей поверхности.

В производстве несущей балки рекомендуется задействовать профиль с толстой стенкой, что позволит еще больше усилить механизм. Обычно балку устанавливают в нижней части полотна.

Ловушки, предназначенные для фиксации воротного полотна. Их устанавливают по двум сторонам дверного проема на столбы.

Ролики для перемещения полотна.

Такие устройства способствуют эффективному перемещению ворот при открытии и закрытии конструкции. Ролики устанавливают в несущую балку.

Фундамент.

Откатные ворота требуют глубокого фундамента, заранее рассчитанного по формуле.

Держатели, препятствующие раскачиванию ворот.

Автоматические элементы и зубчатая рейка.

Зубчатая рейка запускает механизм движения полотна. Количество зубцов, используемых в конструкции, напрямую зависит от ширины установленного полотна.

Конструкция и механизм

Все конструкции раздвижных систем являются достаточно простыми. Они состоят из следующих необходимых элементов:

• Щита.
• Рамы, скрытой в бетоне.
• Направляющих и роликовых систем.
• Электропривода.

Как правило, в верхней половине конструкции откатных ворот присутствуют специальные рамы, а на противоположной стороне – верхний и нижний ловители (расположение данных деталей может различаться в зависимости от модели). Что касается роликов, то они в подобных экземплярах располагаются на одинаковом расстоянии в двух местах всей конструкции.

Незамысловатый механизм, необходимый для передвижения створки, представляется электроприводом. Управлять им можно при помощи специальной кнопки или пульта дистанционного управления. Автоматические варианты являются более удобными и простыми в использовании, так как это ощутимо упрощает процесс открытия и закрытия полотна во время плохой погоды.

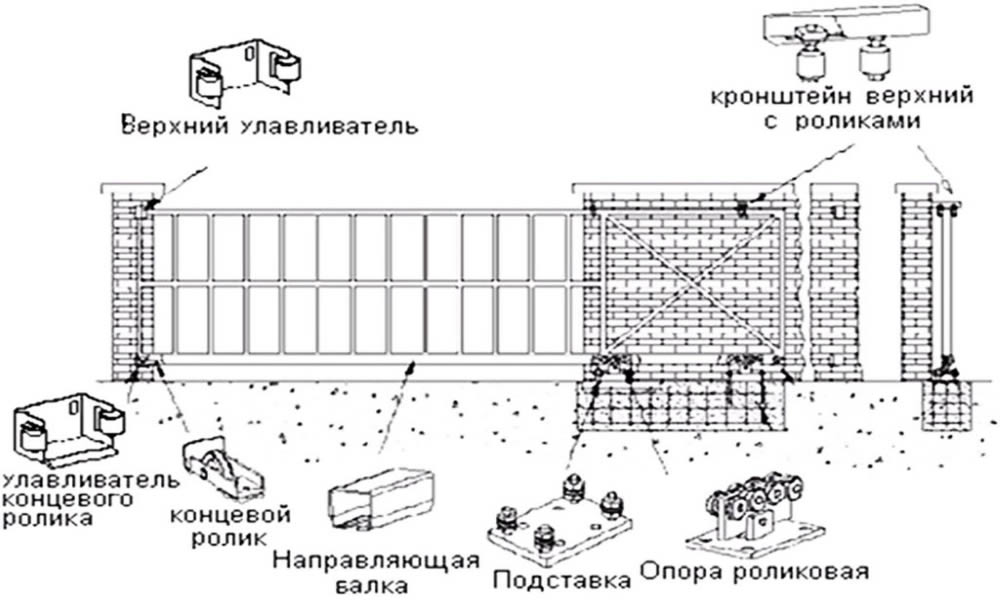

Рассмотрим детально, какие комплектующие детали присутствуют в автоматических механизмах современных откатных ворот:

Двигатель. Благодаря этой детали привод осуществляет открытие и закрытие створки. Для облегченных и более внушительных по весу конструкций предусмотрена разная мощность привода, которая беспроблемно выдержит возложенную на нее тяжесть. Именно поэтому, приобретая мотор для откатных ворот, необходимо посоветоваться на тему мощности с профессионалом. Редуктор. Профессионалы советуют покупать особые червячные варианты. Они обеспечат воротам долгий и беспроблемный срок службы

С такой деталью механизм ворот будет более прочным и износостойким.

• Электрические концевые переключатели. В данном случае лучше отдавать предпочтение магнитным деталям – они выполняют свои основные функции практически в любых климатических условиях.
• Блок управления. Этот составляющий элемент не имеет сложных и хитрых функций, но со стандартными операциями, позволяющими легко пользоваться механизмом, справляются без проблем.

Что касается необходимой фурнитуры, то к ней относятся следующие важные детали:

• Направляющий профиль. Без данной детали невозможно передвижение створки для открытия или закрытия.
• Зубчатая рейка. Специалисты рекомендуют приобретать для откатных ворот исключительно оцинкованные металлические рейки. Они устанавливаются вдоль воротины, но при этом между шестерней и рейкой должно оставаться расстояние в 1-1,5 мм.

• Роликовые каретки. Как правило, в наборе идут две штуки. Изготавливаются такие элементы из надежного металла или полимерных материалов.
• Поддерживающие ролики. Эти элементы устанавливаются в верхней части. Они необходимы для того, чтобы предотвратить раскачку ворот.
• Улавливатель. Данная деталь нужна для надежной нижней фиксации накатного концевого ролика. С помощью улавливателя створка фиксируется и разгружается.

• Улавливатели створки на верхнем участке.
• Концевой ролик. Этот элемент устанавливается вместе с направляющей и заглушкой из металла.
• Резиновые заглушки. Такие детали защищают направляющую балку от неблагоприятных погодных условий, загрязнений и прочих аналогичных проблем.
• Фотоэлементы (по-другому – датчики). Эти предметы необходимы для обеспечения безопасной работы всей откатной системы. Именно они не дают створкам закрываться в момент, когда неподалеку от них находится автотранспорт или любой другой объект. В зависимости от технических характеристик данные приспособления могут действовать на дальность от 10 до 20 и более метров.

• Подшипник. Для откатных систем подойдут такие типы подшипников:
  1. 301 (открытый).
  2. 60201 (закрытый при помощи металлической шайбы с одной стороны).
  3. 80301 (закрыт шайбой из металла с обеих сторон).
  4. 180301 (закрыт резиновыми заглушками с двух сторон).

• Специальная антивандальная конструкция (короб).
• Сигнальная лампа с ракетой и антенной. Такие элементы зачастую имеют режим мигания, чем привлекают к себе много внимания. Недорогие сигнальные лампы сегодня производят такие бренды как Came, DoorHan, AN-Motors, Nice.
• Дополнительная защита от снега.
• Щетка. Данная вставка необходима для обрамления калиточной панели. Как правило, она используется в комплексе с плоским порожком.

Для всех откатных систем существует два главных правила и принципа работы:

• Оптимальный баланс движущейся створки. Любые усилия при открытии и закрытии конструкции должна быть исключены.
• Верный набор элементов фурнитуры. Это касается как движущихся, так и статичных деталей.

Виды откатных ворот

Конструкционные решения откатных ворот могут быть разными. Ниже будут рассмотрены основные варианты.

Подвесные

Раньше эти устройства применяли на въездах в охраняемые территории. На высоте, позволяющей проехать грузовику, монтировали балку из металла. Затем на неё, используя роликовые тележки, вешали полотно ворот.

Сейчас их можно встретить редко из-за двух моментов:

• наличие ограничения в габаритах проёма ворот;
• материалоёмкость.

Откатные по рельсу

Данные конструкции отличает простота и надёжность. Полотно ворот ставят на ролики. На поверхности крепят специальный рельс, по которому оно будет ездить. Для устойчивости предусматривают дополнительную поддержку.

Подобные ворота рекомендуется ставить в регулярно убираемых местах, поэтому в нашей стране их используют нечасто. Заурядный снегопад может надолго вывести устройство из строя.

Консольные

Консольный вариант был придуман с целью нивелирования недостатков, имеющихся у двух предыдущих видов. Полотно такой конструкции не контактирует с поверхностью, а с помощью направляющей балки находится в подвешенном состоянии на консольных роликах.

Как правило, и балка, и ролики находятся внизу ворот. Но в некоторых случаях они могут располагаться и в середине, и сверху.

Монтаж ворот

Переходим к следующему этапу – как установить откатные ворота:

1. Надо установить каретки, входящие в фурнитуру откатных ворот. Их две. Располагать их надо на максимальном расстоянии друг от друга в пределах длины хвостовика.
2. Вставляем в направляющую рамы ролики.
3. Устанавливаем раму на каретки, выравниваем и привариваем последние к швеллеру, расположенному в фундаменте.
4. Приваривать надо точечно, чтобы осталась возможность выровнять или что-то подправить. Если все нормально, варим сплошным швом.
5. Далее привариваем верхние поддерживающие ролики и один концевой. А также уловители: верхний и нижний. Оба эти элемента фурнитуры крепятся сваркой к нащельнику – это профильная труба, которая сама приварена к закладным столба воротного проема. Если столб – это труба или швеллер, тогда прямо к ним.

Монтаж кареток фурнитуры откатных ворот

И некоторые нюансы, которые необходимо знать, реализуя задачу – как сделать выдвижные ворота своими руками:

• ролик концевой имеет стандартный размер – 110 мм, поэтому переднюю каретку устанавливают с учетом этого значения в сторону от проема;
• дальнюю каретку устанавливают так, чтобы она не сбила заглушку;
• чем больше пролет между каретками, тем лучше, но без особых усердий;
• накатной ролик монтируется так, чтобы при открытии ворот он накатывался на нижний уловитель, таким способом добивается снижении нагрузки на ворота в их закрытом состоянии;
• сегодня производители фурнитуры для откатных ворот предлагают каретки с регулирующими платформами, с их помощью можно выставлять в небольших пределах ворота по высоте, устранять перекосы.

Видео описание

В видео показано, как установить откатные ворота своими руками, поэтапно:

На этом можно считать, что ответ на вопрос, как сделать раздвижные ворота, был дан полностью

Конечно, есть множество дополнительных нюансов, на которые надо обращать внимание. Но, как показывает практика, у каждого мастера с большим опытом свой подход к реализации поставленной задачи

Поэтому тот, кто решает задачу, как сделать раздвижные ворота своими руками, должен понимать, что качество конечного результата – это опыт проведения строительных операций этого типа, плюс навыки работы с инструментами: электросварочный аппарат, болгарка и прочие.

Регулируемая по высоте каретка

Заключение

Итак, мы разобрали тему – как сделать сдвижные ворота своими руками. Поэтапно рассмотрели не только сборку рамы, обшивку и монтаж, но и обозначили строительные процессы, связанные с установкой столбов воротного проема и закладкой фундамента под саму воротную конструкцию. Отметим, что все эти процессы не такие простые, как это может показаться на первый взгляд. Поэтому стоит рассмотреть вариант привлечения специалистов, чем испытывать судьбу и испортить приобретенные материалы.

Варианты крепления каретки

Каретку с роликами крепят разными способами – установкой на анкеры, на шпильки и приваркой к закладным полосам.

• Анкеры устанавливаются как можно точнее.
• Отверстия в опорной плите делают больше для возможной регулировки.
• Шпильки ставят в закладные плиты после разметки с опорой каретки и нарезки резьбы под них.

Установка на анкеры и шпильки предоставляет возможность замены каретки в случае необходимости, хотя процесс последующей регулировки может занимать довольно много времени.

Приварку опорной плиты каретки нужно делать после всех выверок. Производить данные работы следует в удобных для сварных работ местах, а также на участках вырезки, если это необходимо.

Мастерам-любителям соединение каретки с фундаментной опорой рекомендуется выполнять сваркой. Если же вы ставите промышленную каретку с роликами, то лучше присоединять ее шпильками.

Последовательность монтажа:

• К готовому каркасу ворот присоединяется (сварка) направляющая балка.
• Регулируем положение каретки с роликами, под опоры устанавливаем регулировочные элементы.
• Готовую конструкцию надеваем на ролики опорной каретки..

• Ставим концевой ролик и скобу-ограничитель от боковых колебаний.
• Проверяем плавность движения всей конструкции, уровень шума.
• Монтируем (сварка) улавливающие порталы.
• Контролируем правильность выполнения установки всех узлов.

В процессе монтажа надо применять качественный инструмент, а также строительные уровни для контроля горизонтальности и вертикальности. Все места сварки должны быть зачищены и загрунтованы. Антикоррозионные мероприятия и покраску следует производить тщательно, создавая защиту и соблюдая эстетику. Конечно, денежный вопрос играет не последнюю роль, но надежность и долговечность важнее, поэтому при выборе материалов и узлов для своих ворот вопрос качества должен главенствовать.

Что такое роликовая система откатных ворот

Откатные ворота — это створка, которая перемещается по верхним или нижним направляющим. Она может быть поставлена или подвешена на несущей системе, иногда используют сразу оба варианта (если створка тяжелая и надо обеспечить максимальную прочность). Для ее перемещения нужны специальные подвижные опоры — роликовые каретки. Они могут быть использованы как опорные или подвесные элементы, но общая конструкция этого узла в любом случае одинакова.

Поскольку нагрузка на ролики достаточно велика, существуют специальные требования к их рабочим качествам:

• компактность, отсутствие принципиального изменения размеров створки;
• износоустойчивость. Ролики должны обладать максимальной долговечностью;
• установка каретки должна быть произведена так, чтобы имелся хороший доступ для обслуживания, ремонта или замены;
• бесшумность перемещения. Это самый важный момент, так как ворота практически полностью создаются из металлических деталей и перемещаются по металлическим направляющим. Лишний грохот здесь недопустим.

Механизм откатных ворот состоит из комплекта деталей, которые в сборке обеспечивают плавное перемещение, а также надежную безударную фиксацию в конце движения

Еще одним условием хорошей работоспособности каретки является возможность плавной и безударной остановки в конце движения. Это требование условно, так как остановка возможна только при жестком контакте с упором, при котором одновременно задействуется концевой выключатель. Однако всегда есть возможность максимально смягчить контакт — пружинный или эластичный демпфер, мягкие накладки на самих роликах и т. п.

Безотказная работа откатных ворот, плавное и бесшумное движение, безударная остановка в конце движения – все это, в первую очередь, обеспечивают ролики, точнее роликовая система

На заметку! Все эти требования должны быть выполнены в полной мере. Даже один пункт, не реализованный в конструкции роликовой каретки, значительно ухудшает качество перемещения створки и всех ворот в целом.

Конструкция роликовой каретки

С точки зрения конструкции, роликовая каретка представляет собой комплект металлических колес, установленных на линейной опоре. Обычно на консоли устанавливают по 8 роликов — их прикрепляют попарно на вертикальную пластину, а вращение передается через подшипники закрытого типа. Несущая консоль прикреплена к монтажной площадке с помощью одного центрального шарнирного элемента. Это позволяет роликам плавно изменять положение при возникновении небольших деформаций направляющих.

Для небольших створок используются каретки с одним роликом — при сравнительно небольшой нагрузке этого вполне достаточно. Однако, если створка большая или подвешена на верхней направляющей балке, требуется сборка из нескольких роликов.

Сергей Свистунов
Строитель со стажем, редактор информационного портала Zaborchik.com

Это позволит равномерно распределить вес створки на несколько элементов и уменьшить их износ. В процессе перемещения створки с направляющими должно контактировать не менее 6 роликов. Это позволит распределить нагрузку и продлить срок службы каждой детали.

— Сергей Свистунов Строитель со стажем, редактор информационного портала Zaborchik.com

Большинство конструкций состоит из следующих элементов:

• направляющие элементы;
• ограничительные ролики и ловители, установленные в конечных точках движения створки. Ролики обеспечивают мягкое вхождение, а ловители останавливают створку без излишней жесткости и расшатывания несущих конструкций;
• улавливающие порталы, установленные в верхней и нижней частях стоек. Они принимают на себя часть веса створки;
• резиновая заглушка направляющей. Она обеспечивает защиту от грязи и мелкого мусора, предотвращая схождение роликов с рельсы;
• сами ролики, работающие на принципе тележки (или, точнее, как роликовые коньки);
• каретки, несущие ролики. Они устанавливаются на верхней или нижней поверхностях створки и обеспечивают передачу нагрузки на несущие элементы.

Монтаж откатных ворот

Не все конструкции роликовых систем имеют полный набор перечисленных элементов. Есть более простые, используемые на небольших и невысоких воротах. Однако большинство деталей так или иначе используются в конструкции, поскольку они обеспечивают остановку и поддержку створки в процессе передвижения.

Как заменить самодельную фурнитуру на заводскую, когда ворота уже готовы

Один из наших клиентов столкнулся с такой проблемой: после установки автоматики привод сильно грелся во время перемещения створки, потому наши специалисты решили выехать на место, чтобы выявить причину. При визуальном осмотре ворот все стало понятно – фурнитура была сделана самостоятельно и в самых ответственных узлах не соответствовала необходимым требованиям.

Наши специалисты предложили заменить самодельную фурнитуру на заводскую отечественно производителя «Світ Воріттм» . И далее я расскажу, что было сделано.

Демонтировали створку. Для этого нужно убрать из направляющего рельса нижний концевой ролик и полностью открыть створку, чтобы она сошла с роликовых опор.

Далее уложили полотно на ровную поверхность и начали срезать болгаркой сварочные швы, которые крепили направляющую квадратную трубу к каркасу створки.

На фото ниже Вы можете видеть одну из причин, по которой ворота клинили и привод сильно грелся: направляющий рельс сильно деформирован и очень ржавый.

Монтажники решили использовать направляющий рельс украинского производства, который изготовлен из стали с повышенным содержанием углерода, чтобы от нагрузки он не деформировался.

Снизу направляющей временно было приварено два металлических профиля длиной по 600 мм, которые нужны в качестве подставок, чтобы дальнейшие работы выполнять с горизонтально установленной створкой.

Створку установили на направляющий рельс и начали соединять с ним ее нижнюю трубу каркаса.

Соединение выполнялось сваркой с двух сторон прихватками в шахматном порядке шагом 700 мм длиной шва 20-30 мм.

Обратите внимание! Соединение сплошными швами запрещено, иначе направляющий профиль может быть деформирован и ворота будут клинить

После того, как рельс был прикреплен к створке, был использован автомобильный герметик, чтобы закрыть зазор между направляющим рельсом и трубой каркаса створки. Таким образом была исключена вероятность попадания между изделиями влаги, которая могла бы привести к появлению ржавчины.

Далее направляющий рельс и нижняя труба каркаса были прогрунтованы и покрашены в три слоя. Монтажники саму створку не трогали (покраска), поскольку такая задача не стояла.

Далее специалисты приступили к демонтажу старых роликовых опор, которые мягко говоря, уже не годились к дальнейшей эксплуатации.

Вместо них были использованы изделия с усиленными подшипниками, которые имели металлические обоймы.

После того, как роликовые опоры были установлены в необходимое положение, и створка начала легко передвигаться, основание опор обварили по периметру, соединив с горячекатаным забетонированным швеллером.

Далее были закреплены новые верхний и нижний улавливатели, а также верхняя пластина с роликами.

На этом замена самодельной фурнитуры на заводскую была закончена. Включив привод автоматики при перемещении ворот заказчик и монтажники убедились, что мотор-редуктор больше не греется, то есть причины были устранены.

Акция!

При покупке фурнитуры, которую рекомендуют наши специалисты, в качестве подарка будет вместе с заказом выслана пошаговая инструкция по изготовлению и монтажу откатных ворот, а также их комплектующих.

Конструкции

По типу откатные (сдвижные, раздвижные) ворота бывают:

• Консольными — с балкой, один конец которой закреплен, второй висит в воздухе. Балка имеет П-образный профиль со ступеньками внутри. По ней внутри перемещаются ролики. Вся нагрузка от дверного полотна через ролики передается на балку.





















  Консольные ворота с нижней балкой

  По месту ее расположения они бывают:

  • с нижней балкой;
  • средней балкой;
  • верхней балкой.

• Подвесные. В этой конструкции тоже есть балка, но она опирается на оба столба по сторонам от ворот. Она тоже имеет особое строение, похожее на букву «П» только с загнутыми внутрь краями. Внутри также имеются ролики, на них висит полотно ворот. Так полотно и перемещается.

  Подвесная конструкция

• Откатные по рельсу. В грунте монтируется рельс, на нижнюю часть створки ворот прикрепляются ролики. Полотно катается по направляющей. Конструкция самая простая, но ее минус в том, что рельс и сами ролики забиваются снегом, грязью, листьями.

  Откатные ворота на рельсе

Особенности расчета ворот

Особенности самостоятельного расчета

Расчет конструкции один из самых важных и первоочередных этапов. Игнорировать этот этап не стоит, так как сооружение откатных намного сложнее распашных.

Процесс расчета включает в себя следующие этапы:

1. Определение высоты и ширины проема. В результате можно будет подобрать необходимый тип ворот для свободного передвижения.
2. Расчет противовеса.
3. Оценка веса сооружаемой конструкции.
4. Изготовление эскиза или чертежа.

Расчеты откатных ворот

Более того, понимая, какой вес конструкции будет в конечном счете, подбираются соответствующие механизмы и движущиеся части, которые смогут справляться с нагрузкой.

Хотя самый простой вариант получения расчетов обратиться в специализированную компанию, которая предоставит папку с чертежами и расчетами, сделать это можно самостоятельно. Стоит сразу заметить, что все приведенные расчеты касаются откатных ворот консольного типа. Они сложнее от всех остальных типов, поэтому рассмотрим их подробней.

Данные высоты и ширины проема

Ширина ворот (L) будет равна:

• ширине проема;
• технологическим отступам открытия/закрытия;
• минимальному расстоянию между центрами кареток.

Исходя из этого L будет больше проема.

Расчет противовеса

При движении створки должны быть уравновешены. Этот показатель достигается расчетом противовеса. Благодаря этому удельная масса конструкции будет равномерно распределяться по кареткам. Соответственно, чтобы было как можно меньше нагрузки, противовес должен быть большим.

Но как быть, если для движения створки недостаточно места? В таком случае необходимо понимать, что длина противовеса не должна быть меньшей на 40% от ширины створки. Идеальным показателем является 50%. Как следствие ширина L в своей конструкции имеет противовес.

Расчет веса

Это значение определяется исходя из веса используемого материала:

• Профнастил ~ равен 4 кг/м2.
• Сталь, толщиной 2 мм ~ 17 кг/м2.

Ворота с каркасом 4×2 м в среднем будут иметь вес 200 кг. Имея такие данные, можно определить показатели направляющей балки. В этом случае можно отталкиваться от заведенного стандарта.

Расчет прочности фурнитуры

Для ворот потребуются ролики, улавливатели и поддерживающая шина. Современные изделия такого плана позволяют подобрать необходимую конструкцию. За основу возьмем простейшую оценку ветровой нагрузки, которая равна 12 м/с до 90 кг/м2 и равномерно распределяется по опорным зонам полотна.

Как убедиться в том, что изготовленная вами конструкция даже при сильном ветре будет работать без перебоев? Для этого необходимо достичь того, чтобы прочность фурнитуры была больше расчетной массе ворот. Также учитывается боковой момент в 100 кг/м, умножаемый на 8 кг/м, что равняется 800 кг/м. В принципе это немного ~ на каждый опорный элемент по 150–180 кг/м.

Дополнительные расчеты

Кроме всего перечисленного, стоит уделить внимание и другим аспектам. Обратите внимание на рейку для ворот, опоры под роликовые каретки и на количество анкеров

Также важно правильно рассчитать закладные на опорных столбах. В этом случае необходимо отталкиваться от 60% всей массы ворот, поделенных на количество закладных

Установка роликовой системы

После подготовки материалов и сбора инструментов, можно начинать монтаж конструкции. Для бесперебойного функционирования системы начните с подготовки входного проема. С помощью рулетки и строительного уровня проводятся замеры, на основании которых составляется схема будущих ворот.

Работу системы обеспечивает крепкий фундамент. Для его устройства в намеченных местах роются две ямы минимум полуметра в диаметре и полутора метров глубиной.

После выполнения подготовительных работ, порядок монтажа следующий:

1. Установка в ямы опорных труб с проверкой их вертикальности уровнем. До половины в углубления засыпается щебень. Опоры соединяются трубой и завариваются на стыках.
2. Подготовка цементного раствора из 1 части цемента, 3 частей песка, ¼ части воды.
3. Заливка строительной смеси в ямы до уровня закладной опоры. Ждать полного высыхания нужно около недели.
4. За время высыхания раствора и фиксирования опор, готовится воротное полотно. Стальные профили и уголки укладываются прямоугольником в соответствии со схемой. Прямые углы корректируются уровнем, после чего элементы свариваются между собой. В центр прямоугольника устанавливаются перекрестные металлические профили для усиления прочности.
5. Для противовеса из профилей варится опорный треугольник. Его приваривают к боковому ребру каркаса.
6. К готовой раме приваривается полотно из металла. При использовании профнастила, крепежами служат заклепки или саморезы по металлу.
7. К нижней части створки приваривается балка для крепления роликового механизма.
8. К опорной балке фундамента привариваются регулировочные планки, куда монтажными болтами устанавливаются роликовые держатели. Эта основа системы, ответственная за движение ворот.
9. Закрепляются дополнительные регулирующие детали. На столбах опоры монтируются верхний и нижний уловители.На кронштейн ставится регулирующий ролик, ограничивающий движение. К бетонным, кирпичным стенам элементы крепятся дюбелями. Предварительно электродрелью подготавливаются отверстия. К металлической опоре детали привариваются или крепятся саморезами по металлу. Для надежности под крепления можно подложить пластинки из стали.
10. Устанавливается полотно своими руками таким образом, чтобы опорные ролики для откатных ворот вошли в направляющую нижнюю балку. Верх и низ створки должны точно войти во все пазы и ограничители. Точность вхождения проверяется строительным уровнем. Для исправления неточностей используется гаечный ключ.
11. Проверить быстроту, плавность перемещения полотна.
12. Монтируется электрический привод. Зубчатые рейки автоматики устанавливаются к нижней основе балки, укрепляются саморезами. Шестеренки привода монтируются на бетонную основу и должны точно входить в пазы.

Механизм для автоматической работы воротной системы удобен и практичен. Кроме того, он оборудован защитной системой. Это избавит Вас от установки дополнительных замков. При правильной эксплуатации установленные ворота прослужат долгие годы. Иногда в процессе использования возникает необходимость смазать солидолом механизм. Это нужно будет сделать, если система во время работы станет скрипеть.

Подготовительные работы

Чтобы изготовить опорные ролики для откатных ворот, нужно приобрести необходимые составляющие. На надежность и прочность конструкции оказывает непосредственное влияние качество некоторых элементов:

• опор;
• концевика;
• улавливателей створок;
• верхних роликов;
• заглушек;
• рельсов.

Каждая из перечисленных комплектующих имеет свое предназначение. Вся конструкция сможет полноценно функционировать при слаженной деятельности всех элементов.

Особое внимание при проектировании следует уделять направляющим рельсам. Последние должны иметь достаточную жесткость. Если комплектующая будет слабой, во время работы она будет разгибаться, что непременно станет причиной поломки всей системы

Чтобы рельс был прочным, он должен быть изготовлен из стали толщиной не менее 3,6 мм

Если комплектующая будет слабой, во время работы она будет разгибаться, что непременно станет причиной поломки всей системы. Чтобы рельс был прочным, он должен быть изготовлен из стали толщиной не менее 3,6 мм.

Не забываем собрать весь инструмент

Створка всей своей силой давит на роликовые каретки

Именно поэтому при изготовлении роликов, этой части нужно уделить особое внимание. Следует использовать высококачественные подшипники, иначе во время движения створок будет слышен неприятный скрежет. Кроме этого, при использовании низкокачественных материалов ролики быстро выйдут из строя

Кроме этого, при использовании низкокачественных материалов ролики быстро выйдут из строя.

Створки фиксируются благодаря верхним роликам, которые изготавливают из резины. Используемая сталь должна иметь толщину не менее 4 мм. Концевой ролик осуществляет свою деятельность вместе с нижним улавливателем. Последний нужно сделать так, чтобы концевик свободно входил в него. Концевой ролик разгружает основные элементы.

Монтаж заглушек необходимо производить по окончании работ. Они предназначены для защиты направляющих от атмосферных осадков.

Монтаж откатных ворот

Работы по установке откатных ворот можно начинать только после того, как фундаментные основания опорной рамы и столбов достигнут необходимой прочности. Монтаж ворот проводится следующим образом.

1. Сборка створки

Если створки откатных ворот были поставлены в разобранном виде, на первом этапе необходимо собрать их, подготовив к монтажу. Процесс сборки начинается с рамы. Формирующие периметр балки фиксируются с помощью угловых соединителей. В результате этого получается прямоугольная конструкция. Плотно прикручивать соединители не нужно — это делается после окончательной сборки рамы. Далее на нее устанавливаются импосты и верхняя балка, а также другие комплектующие (если предусмотрено).

После выравнивания конструкции, места соединений окончательно фиксируются, все болты плотно затягиваются. При выравнивании необходимо контролировать прямые углы, а также диагонали конструкции. Если диагонали равны друг другу, значит, рама собрана правильно и не имеет перекосов.

Далее в собранную раму устанавливается наполнение, которое фиксируется с помощью болтов и штапиков. Места примыканий наполнения к раме могут закрываться планками. Если створка имеет тросовую растяжку, она монтируется на кронштейны, фиксируемые на импостах.

2. Установка роликов

Створка откатных ворот перемещается, прокатываясь на роликах. Ролики являются частью роликовой опоры, которая устанавливается после того, как створка собрана. При установке откатных ворот роликовый блок заводится в специальную полость в раме ворот. После того, как ролики установлены, на краю этой полости монтируется упор. Он ограничивает ход створки и необходим, чтобы ролики не выскакивали из рамы.

3. Монтаж зубчатой рейки

Выполняется в случае, если будет устанавливаться автоматика для откатных ворот. Рейка устанавливается в нижней части рамы по всей ее длине.

4. Монтаж створки на раму

Створка устанавливается на опорной раме, смонтированной на этапе подготовительных работ. До монтажа на опорную раму крепятся шпильки для роликовых опор. Места крепления шпилек выбираются так, чтобы обеспечить устойчивое положение створки. После этого роликовые опоры располагаются в соответствии с положением шпилек, створка выставляется на раму. Роликовые опоры фиксируются на шпильках.

5. Монтаж опорных столбов и укосов

Столбы устанавливаются строго вертикально на предназначенных для них площадках на опорной раме. Для крепления также используются шпильки. После того, как фиксация столбов выполнена, устанавливаются укосы. Они опираются одним концом на площадки на опорной раме, а другим — на боковины опорных столбов. В том случае, если конструкция откатных ворот не предусматривает использования опорных столбов, дополнительная фиксация створки выполняется с помощью кронштейнов. Кронштейны могут крепиться к несущим столбам, а также к дополнительным столбам забора. При использовании кронштейнов желательно применение поддерживающих роликов. Они устанавливаются в верхней части створки.

6. Установка притвора

Для обустройства притвора может использоваться дополнительный, специально установленный столб. Другой вариант — монтаж элементов притвора на несущем столбе.

На первом этапе выполняется установка кронштейнов. Их располагают там, где предполагается монтаж улавливателей. Улавливатели крепятся на кронштейны и при необходимости регулируются.

Инженеры «Мастер Компани» рекомендуют определять точки крепления улавливателей следующим образом: закрыв створку ворот, улавливатели размещаются таким образом, чтобы при закрывании створка фиксировалась между «лапками» улавливателя. Такие элементы устанавливаются парой: в верхней и в нижней части притвора. В боковой части притвора устанавливается профиль, ограничивающий движение створки.

Особенности откатных ворот

Значительная роль в конструкции откатных изделий отводится фундаменту

Важно точно следовать этапам монтажа. Это поможет добиться лучшего результата

Механизм роликов устанавливается именно на основание. На него будет действовать вес всей створки, поэтому следует сделать устройство максимально прочным.

Движение роликов осуществляется по направляющей балке. Для достижения хорошей фиксации следует установить две опоры. Элементы откатных ворот свариваются друг с другом, чтобы добиться максимальной прочности.

Подставки тележки перемещаются по направляющей балке. Их верхняя деталь располагается на нижней части откатных ворот. Это способствует легкому перемещению полотна. К современным воротам подсоединяется автоматический привод. В этом случае процесс открытия и закрытия конструкции выполняется гораздо проще.
