Распашные ворота с электроприводом

Монтаж автоматики для распашных ворот

До того, как начать работы, обязательно проводят регулировку и проверку хода самих ворот.

Все рабочие процедуры заключаются в монтировании приводов двух разновидностей. Система не отличается особой сложностью, хотя и требует наличия минимальных технических знаний, а также внимания к мельчайшим деталям.

Монтировать блок можно где угодно, а подключать механизмы, строго сообразуясь с прилагаемыми рекомендациями производителя. Если модель содержит концевые выключатели, следует провести их регулировку. Если присутствуют упоры, их работу тоже требуется предварительно наладить, не забывая о регулировке временных показателей и степени усилия.

Для повышения уровня безопасности, требуется монтаж фотоэлементов, а также индикаторы визуального типа.

Установка распашных ворот

Установка ворот такого типа не отличается сложностью монтажа, но все же для надежности и гарантии качества крепления конструкции рекомендуется воспользоваться помощью квалифицированных специалистов. Данное устройство считается одним из самых распространенных видов въездного ограждения. Свое применение распашные ворота нашли и в частном секторе, и на территориях коммерческих объектов, и в промышленной сфере. Современная конструкция этого оборудования представляет раму из жесткого профиля, которую облицовывают с помощью профнастила, деревянных или сэндвич-панелей.

Монтаж полотен достаточно простой и не требует длительного времени установки – вполне реально получить готовое оборудование всего за один день. Специалисты компании «СитиСтрой» спроектировали и успешно смонтировали в Видном и Московской области не один десяток распашных ворот . В виртуальной фото-галерее вы можете ознакомиться с результатом работ наших опытных мастеров.

Приводы для автоматизации

Механизм, что приводит в действие всю систему, может отличаться по своим видам:

• кривошипно-шатунный;
• оснащенный цепной передачей;
• с червячной передачей;
• с зубчатым колесом или рейкой.

Для распахивающихся створок

Чтобы подготовить распашную конструкцию к движению, её оснащают приводами, относящимися к линейной, либо рычажной группам. Как правило, первый вид используется чаще, потому что отличается легкостью проводимых монтажных работ, имеет способность двигаться в любом направлении. Здесь часто проводят самостоятельные монтажные работы, прикрепляя те разновидности, в основе которых находятся винтовые передачи.

Рычажную разновидность используют, когда полотно навешано сверху кирпичных или каменных столбов. Такой вариант требует наличия опорной точки. Некоторые хозяева используют для этой цели те приводы, что были предварительно сняты со стеклоподъемников автоматического типа.

Автоматика для сдвижного полотна

Сдвижное полотно оснащается автоматизированными системами заводского производства. Оно включает в себя ряд составляющих:

• непосредственно привод;
• рейка зубчатого вала;
• управляющий блок;
• специальные датчики.

Автоматические распашные ворота своими руками

Производители активно создают новые технические гаджеты, призванные облегчить повседневную жизнь человека. Воротные системы, работающие на автоматике, производят манипуляции со створками, без необходимости покидать салон авто в непогоду.

Конструкция механизмов отличается простотой, поэтому их монтаж собственными руками вполне допускается. Установка таких систем, ничем не отличается от той, что происходит во время монтажа обычных. Единственным залогом успешного окончания работ является приобретение качественного автоматического механизма.

Лучше не гнаться за небольшой стоимостью, а предпочесть продукцию от проверенных фирм. В этом случае, трудностей с покупкой аксессуаров или сменных запчастей, не возникнет.

Выбор подходящей конструкции

Выбор гаражных ворот играет важную роль при строительстве нового гаража или ремонте хозяйственной постройки. Дверь гаража не должна быть приспособлена только к дому, как элемент дизайна, но и иметь правильные размеры двери гаража.

Для этого, конечно же, нужно правильно измерить гаражные ворота или грамотно спланировать строительство гаража.

Размеры въездных ворот

Как упоминалось ранее, не все ворота подходят для каждой собственности. В основном это связано с соответствующим размером ворот.

Вот краткий обзор:

• Складные ворота: 4 м х 1,5 м
• Двойного крыло ворот: ширина между 3 м и 4 м, глубиной от 1,2 м до 1,5 м.
• Раздвижные двери: 6 м х 8 м и 8 м х 10 м

Металлические распашные ворота

Какие ворота можно автоматизировать?

В принципе, не имеет значения, являетесь ли владельцем секционных ворот или подъемно-поворотных ворот. Все можно автоматизировать с помощью электропривода. Компоненты ворот и привода согласованы друг с другом, разработаны и изготовлены.

Существуют разные приводы гаражных ворот, которые отличаются друг от друга скоростью открывания, тяговым и толкающим усилием и т. д. При выборе правильного привода необходимо учитывать важные моменты. Наиболее важными являются размер двери, вес ворот, высота над головой и удобство.

Инструменты и материалы, необходимые для монтажа автоматических распашных ворот

В процессе создания подобной конструкции Вам понадобятся нижеперечисленные материалы:

• материал для обшивки такого плана, как профнастил, сэндвич панели, дерево и т. д.;
• профильные трубы, сечение которых равняется 40Х30 миллиметров и 60Х30 миллиметров;
• швеллер/профильная труба, сечение которой не меньше, чем 100Х100 миллиметров;
• кирпич;
• арматура с диаметром 14 миллиметров;
• электроды;
• цементный раствор (щебень, цемент и песок);
• качественная грунтовка;
• растворитель;
• заклепки/саморезы по металлу;
• алкидная эмаль;
• изоляционные трубки, изготовленные из ПВХ;
• трехжильный электрический кабель.

Кроме того, для сооружения автоматических распашных ворот собственноручно будут необходимы следующие инструменты:

• болгарка;
• лопата;
• строительный уровень;
• шуруповерт/заклепочник;
• измерительный инструмент;
• сварочный аппарат;
• щетка по металлу;
• отвертка-индикатор;
• малярная щетка;
• автомат УЗО.

Автоматические распашные ворота с электроприводом

Ворота, оснащенные надежной автоматикой, значительно упрощают процесс управления конструкцией. Наличие электропривода позволяет полностью контролировать движение створки и сделать это можно, нажав кнопку дистанционного управления. Хотя автоматические устройства давно сменили ручное оборудование, последнее все же еще используется. Для этого с внешней стороны полотна монтируют ручку, а с внутренней крепят канат, который помогает опустить полотно.

Такие ворота могут быть не только красивым ограждением въезда. Автоматика делает их безопасными (в случае обнаружения препятствия или риска наезда прекращается движение), надежными (современные технологии позволяют производить электроприводы, полностью гарантирующие безопасность управления), износостойкими (по статистике, автоматические ворота имеют очень длительный срок службы).

Что еще необходимо, чтобы купить добротное и современное оборудование для въезда на определенную территорию? Нужно лишь заглянуть в электронный каталог компании «СитиСтрой», ознакомиться с прайс-листом и убедиться, что лучшей альтернативы просто не найти.

Схема электропроводки для откатных ворот

Обзор мер безопасности

Существует множество юридических требований для частного и коммерческого использования электрических распашных ворот, которые должны быть соблюдены, чтобы вы могли использовать свою систему. Все необходимые механизмы, такие как отключение питания и предохранительная прижимная планка, имеются в наличии и должны проверяться во время сборки.

Электротехническая компания необходима для реализации электрических распашных ворот, так как вы, как оператор электрических распашных ворот, обязаны раз в год проверять систему ворот специалистом по системам ворот с механическим приводом. Это правило также распространяется на ворота в частном секторе. Безопасность вашей собственности сейчас более чем когда-либо является важным аспектом при проектировании открытой территории.

В дополнение к красивому и одинаково защищающему забору ворота на подъезд к гаражу или во двор являются одновременно видимой границей между имуществом и улицей, а также флагманом дома. Распашные ворота подходят не только из-за их оптического разнообразия, но и для сбалансированного использования пространства.

Как избежать распространенных ошибок

Расчет мощности автоматики по весу конструкции

Работы выполняют последовательно, чтобы не исправлять неточности монтажа. Основная ошибка в том, что недостаточно проверена конструкция ворот, неправильно выбраны сечения каркасных элементов. Наблюдается перекос рамы створок из-за недостаточного объема усилительных элементов. Некачественное вкапывание опор ведет к проседанию.

Для штока оставляют 1 см по ходу, чтобы он не упирался, что приведет к быстрому износу. При настройке устанавливают большое усилие для увеличения скорости открывания. Это не всегда хорошо, т. к. система воспринимает излишнюю нагрузку.

Что представляют собой распашные ворота на дистанционном управлении

Работа распашной системы от дистанционного управления

Из всех типов автоматических ворот распашные – самые распространенные и наиболее привычные. Каркас их создается из жесткого профиля. Для обшивки применяются панели, которые могут быть изготовлены из дерева или металла. Можно применить и кованые решетки, но их покупку далеко не каждый может себе позволить.

Основными элементами конструкции любых распашных ворот являются:

• столбы, к которым прикрепляются створки ворот;
• сами створки (при желании, с врезной калиткой);
• петли, посредством которых осуществляется крепление;
• центральные и боковые упоры;
• ручки для более удобного открывания и закрывания;
• засов;
• электроприводы с кронштейнами.

Столбы, к которым прикреплены створки, могут быть соединены друг с другом в верхней части с помощью уголка или швеллера. Обычно это делается, когда масса створок слишком большая. Соединение не позволяет столбам расходиться в разные стороны или, наоборот, сходиться.

Открывание распашных ворот осуществляется по классической схеме: пара створок распахивается в разные стороны. Для того чтобы контролировать процессы открывания и закрывания, используются специальные рычаги. На каждой створке имеются электрические приводы, от которых с помощью рычагов передается энергия.

Открываться автоматические распашные ворота могут в обе стороны: внутрь и наружу. С точки зрения пожаробезопасности, лучше установить створки таким образом, чтобы они открывались в сторону дороги. Это поможет избежать лишних неприятностей во время возможного пожара. Кроме того, ворота, открывающиеся наружу, выглядят более красиво. Главное, заранее перед их установкой позаботиться о том, чтобы было достаточно места для их открывания.

Также возможны автоматические распашные ворота вместе с врезной или отдельно стоящей калиткой. Открыванием калитки, как и воротами, можно управлять дистанционно. Она комплектуется электромеханическим замком. Стандартные размеры калиток – 1,8*0,8 м.

Пошаговая инструкция по установке автоматики на распашные ворота

Разберем поэтапно, как в домашних условиях оснастить створки системой автоматики.

Перед монтажом распашных ворот важно правильно провести расчет размеров проема. Учитывайте следующее:

1. Ключевой фактор ‒ ширина автомобиля. Для свободного проезда легкового автомобилей хватит проема 2,5 м. Если нужно, чтобы на участок могла заехать грузовая машина, сельскохозяйственная техника типа трактора, ширину проема придется увеличить до 3,5 м.
2. Когда подъезд ко двору, гаражу невозможен по прямой дороге и придется выполнять маневры, для безопасности ширину проезда увеличивают до полутора раз от начальной.
3. Нужно продумать способ открытия ‒ на улицу или во внутрь. Иначе после монтажа ситуацию уже не исправить.
4. Как будет прокладываться кабель и где будет закреплен привод.

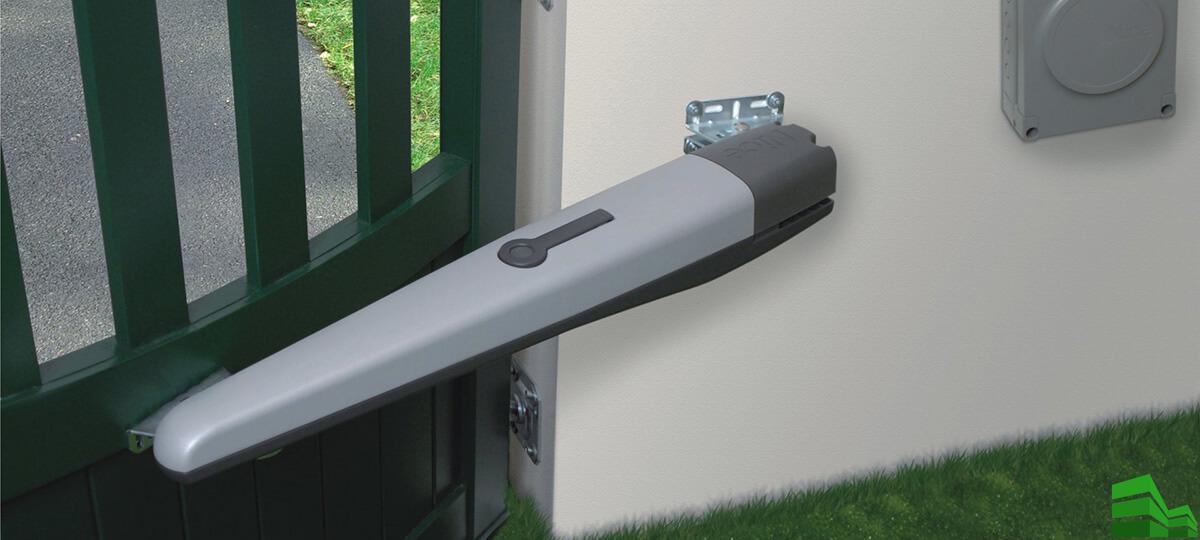

Монтаж привода

По окончании установки створок нужно проверить, насколько плавно они двигаются. Полотно при открытии или закрытии не должно скрипеть, идти туго. Если присутствует нехарактерный звук ‒ смажьте петли. Уровнем проверяется ровность закрепленных столбов.

Ответственное отношение на этом этапе предотвратит поломку автоматики в будущем.

Наличие концевых выключателей позволит отключать электромотор, когда он будет находиться в крайнем положении.

Порядок монтажа привода следующий:

К столбам, створкам приваривают кронштейны П-образной формы. Они фиксируются на каленые болты (оптимальный диаметр от 8 до 10 мм)

Должно получиться подвижное соединение.
Привод сначала крепится к опорам, потом – к створкам.
На видном месте важно установить сигнальную лампу, которая, загораясь, будет показывать о наличии напряжения. Ставить электромотор рекомендуется вверху створок, но это не критично.
При подключении питания привод должен быть заблокирован.
В электрическую схему важно добавить механизм, который будет отключать питание при резко повышающихся скачках тока.

Закрепив привод, проверяют, насколько четко срабатывают концевые выключатели.

Фиксация блока управления

Блок управления рекомендуется крепить на расстоянии 1,5 м и более от грунта. Ниже делать это не стоит, поскольку повышается риск попадания влаги на механизм.

Для подключения рекомендуется брать кабель 3*1,5 кв. мм.

Инструкция по установке у каждого производителя имеет свои отличия. Ее необходимо тщательно изучить, чтобы правильно выполнить подключение проводки и выведение ее на блок.

После успешного подключения, вручную настраивается пульт дистанционного управления.

Модифицированные модели имеют встроенный GSM-модуль, то есть контроль работы проводится через специальную программу на смартфоне. Основное условие ‒ телефон должен быть постоянно подключен к интернету.

Большинство пультов имеют три кнопки, цифровое меню.

Чтобы запрограммировать пульт, нужно выполнить следующие действия:

1. Необходимая информация будет указана на дисплее. Чтобы передвигаться по ней, нужно нажимать кнопки плюс или минус, что означает вверх или вниз соответственно.
2. Для подтверждения выбора нажимаем кнопку ОК.
3. Если вы хотите выйти из меню настроек, достаточно просто одновременно нажать кнопки плюс и минус.
4. Теперь нужно запрограммировать одну из кнопок, которая будет отвечать за открытие и закрытие ворот.
5. Для этого нужно в меню настроек войти в режим Радио, нажав ОК.
6. Выходим из меню нажатием плюса и минуса.
7. Нажимаем кнопку, которая будет контролировать работу створок.

Программируем второй запасной пульт по похожему алгоритму.

Если нужно поставить или снять дополнительные платы от блока управления, он должен быть отключен от электричества.

В разъем платы управления устанавливают приемник сигналов и две перемычки. Этими перемычками тестируют работу электропривода.

Подключение фотоэлементов

Фотоэлементы монтируют после окончательной установки блока управления, настройки электронных пультов. Под них предусмотрена отдельная перемычка, специальные столбики. Высота монтажа – от 50 до 70 см. Подключаются они к плате по инструкции производителя.

Управление открытием и закрытием ворот

При полностью настроенной автоматике закрывание наступает спустя двадцать секунд паузы после открытия створок. Какие-либо команды для этого не нужно.

Можно закрывать ворота нажатием кнопки на пульте управления, но в большинстве моделей для этого придется выполнить перепрограммирование

Перед этим важно тщательно изучить инструкцию о возможности таких изменений

Следуя рекомендациям производителя, разобраться в механизме автоматики смогут и новички. А вот браться за сборку самодельного привода без опыта не стоит, а если и делать это, то только под руководством специалиста.

Установка автоматики на распашные ворота, открывающиеся наружу

Механизм устройства монтируется не слишком сложно:

• Привариваются кронштейны.
• Учитываются рекомендованные расстояния от центральной части петли до края столба – не больше 60 мм.
• Из столба выводятся 3 закладные.
• На закладные крепится труба, размером 6 на 3 см, на ней будут прикреплены петли (с учетом расстояния не больше 10 см между закладными и концевыми точками на столбах).
• Привариваются упоры (арматура или уголок) в крайних точках по открыванию и закрыванию ворот.
• Систему оснащают основательным упором, центральную часть – небольшим.
• Выводят закладные с расстоянием по 100 мм от края столба.

Расчёт материалов и список инструментов

В минимальный набор автоматики входят такие элементы:

• зубчатая рейка;
• концевики;
• электропривод.

Комплект рекомендуется дополнить такими элементами:

• фотоэлементы;
• лампа для оповещения;
• дистанционная антенна.

Прокладку кабеля с напряжением 220 В на территории частного дома под землёй можно выполнять без дополнительной защиты провода от повреждений. Под проездом автомобиля нужно использовать дополнительную защиту кабеля. В этом месте провод должен прокладываться в футляре. Конструкцию можно соорудить из металлической или пластиковой трубы. Глубина прокладки провода — 0,8–1,2 м.

Рекомендуется укладывать провод внутри технических ПНД труб диаметром 50 мм.

Прокладку кабеля под землёй лучше всего осуществлять в технических ПНД трубах

Подобные трубы стоят в 2 раза ниже стандартных, так как они не смогут выдержать того же давления, которое способны выдерживать обыкновенные трубы водопровода. Для прокладки электрокабеля будет достаточно труб толщиной 3 мм.

Чтобы сгибать трубы под углом, необходимы фитинги, переходы и фланцы.

Прокладка кабеля под землёй и соединение труб фитингами

Важно знать типологию проводов и их минимальное сечение:

Подключение	Длина провода 1 < 10 м	Длина провода 10 < 20 м	Длина провода 20 < 30 м
Напряжение питания	3х1,5 мм²	3х2,5 мм²	3х4 мм²
Сигнальная лампа	2х0,5 мм²	2х1 мм²	2х1,5 мм²
Питание вспомогательных механизмов	2х0,5 мм²	2х0,5 мм²	2х1 мм²
Фотоэлементы для приёма	4х0,5 мм²	4х0,5 мм²	4х0,5 мм²
Фотоэлементы для передачи	2х0,5 мм²	2х0,5 мм²	2х0,5 мм²
Механизмы управления и безопасности	2х0,5 мм²	2х0,5 мм²	2х0,5 мм²

Подключение антенны производится с помощью коаксиального провода RG58 с волновым сопротивлением 50 Ом.

Если планируется установить дополнительный домофон возле ворот, то от частного дома к конструкции нужно проложить 2 двухжильных провода 2х0,5 мм² или 2х0,75 мм².

Материалы для откатных ворот

Для монтажа автоматической откатной конструкции нужно также подготовить такие элементы:

• каретки от велосипеда;

• заслонки;

• верхние подпирающие ролики;

• направляющая планка;

• накатные ролики;

• несколько уловителей;

• домкрат;
• материал для покрытия (профилированные или железные листы, поликарбонат или дерево);
• швеллер;
• кирпич.

Также нужно подготовить неиспользуемую стиральную машинку, некоторые элементы понадобятся для автоматики.

Материалы для раздвижных ворот

Для автоматических ворот подобного типа надо подготовить такие элементы:

• усиленные петли с подшипниками;
• рукоятки;
• центральный и боковые упоры;
• задвижка;
• стиральная машинка;
• материал для покрытия;
• профильные трубы;
• каретки от велосипеда.

В отличие от откатной конструкции, в данном случае понадобится 2 электродвигателя.

Для сооружения привода откатных или раздвижных ворот нужно будет подготовить несколько кареток со звёздочками.

В качестве активатора движения могут использоваться моторы-редукторы различных типов. Если планируется выполнить монтаж небольших ворот с маленьким весом, то подойдёт электродвигатель шуруповёрта на аккумуляторе, привод автомобильного очистителя стёкол или стеклоподъёмника.

Также понадобится решить вопрос с муфтой сцепления для валов электромоторов. Для этого следует определить требуемый крутящий момент. К примеру, усилие закрывания створок может составить 13,5 кг. Каждый кг соответствует 9,8 Н. Соответственно, сила тяги составит 132,3 Н. Данное значение нужно разделить на диаметр приводного колеса.

Понадобятся такие инструменты:

• электродрель;
• изолента;
• плоскогубцы;
• метр;
• молоток;
• паяльник;
• шуруповёрт.

Приспособления рекомендуется подготовить до выполнения сборки конструкции.

Автоматические ворота: особенности, достоинства и недостатки

Подобная въездная группа обеспечивает автоматическое движение створок. Чтобы процесс движения нужным образом реализовывался, требуется предварительно обустройство прилегающей территории.

Автоматика для ворот значительно облегчает повседневные действия человека, позволяя открывать, закрывать дверцы, без необходимости покидать транспортное средство. Для этой цели используется пульт, организующий дистанционное управление устройством.

Можно отметить такие достоинства подобной конструкции:

• возможность проведения работ даже на ограниченной по площади территории;
• невысокая стоимость (если сравнить с иными вариантами);
• возможность движения в разные стороны;
• большой выбор составляющих элементов для повышения функциональности устройства.

Недостатки:

• конструкция считается устаревшей;
• существует вероятность некоторого провисания створок из-за того, что полотно обладает довольно серьезным весом;
• не слишком длительный эксплуатационный срок;
• необходимость подготовки фундамента, обустройства несущей балки.

Откатные ворота подразделяют на такие виды:

1. Консольные: здесь полотно движется по роликам, что скользят по забетонированному фундаменту. Система отличается практичностью, надежностью, содержит направляющие, обычно размещаемые на верхней части гаража.
2. Рельсовые: здесь створки уходят в сторону по специальным роликам, направляющей, размещенной прямо на проезжей части. Применяются достаточно редко, потому что требуют идеального выравнивания поверхности.
3. Подвесные: такая разновидность представляет собой верхнее размещение направляющих, что задают движение створки, закрепленной на роликах. Высота полотна здесь не может превышать двух метров.

Установка автоматики своими руками

Монтаж начинают с проверки работоспособности створок и сбора инструментов:

• Дрель;
• Рулетка;
• Молоток;
• Изолента;
• Шуруповёрт;
• Плоскогубцы.

Если петлю и внутренний край столба разделяет расстояние 15 и менее сантиметров, на распашные ворота ставят линейный привод. При большем расстоянии входной группе необходимо рычажное устройство. Если механизм будет крепиться на бетонное или кирпичное основание, его следует укрепить. Для продления срока службы линейного изделия в процессе монтажа оставляют небольшой запас на ход штока (хотя бы 1 см). Затем проверяют плавность движения и смотрят, не мешают ли механизму упоры или спецавтоматика с концевыми выключателями.

Установка привода автоматики на распашные ворота

С электрической частью оборудования работают строго по инструкции. Настраивают концевые выключатели или непосредственно на плате выставляют время работы створок, если будут применяться упоры.

Линейные приводы

Устройство работает от вращения винта двигателем через редуктор. Движение происходит вдоль направляющей, отчего энергия вращения механизма преображается в линейный ход гайки. Деталь открывает конструкцию. Плавность и долговечность линейного привода зависит от замедления двигателя в конце работы. Это должно происходить до реакции конечного выключателя. Если двигатель работает именно так, приводное устройство порадует долгой функциональностью.

Рычажные приводы

Оборудование обеспечивает входной группе плавность и прочность. Работает оно благодаря двигателю, который передает энергию через редуктор. На вертикальном валу задерживается кривошип, перемещающий створки через рычаги. Приводы оснащены конечными выключателями и датчиками контроля оборотов двигателя.

Гидравлика

Автоматика гидравлического типа функционирует от реверсивного гидравлического насоса, двигатель которого перемещает раствор в гидроцилиндры. Они и запускают ворота. За безопасную работу оборудования отвечают датчики. Механизм отличается высокой надежностью, но и цена его не мала.

Особенности установки приводов при открытии ворот наружу

При подготовке проёма делают закладные. В центре кирпичного столба прокладывают трубу или швеллер (100 х 100 мм) и приваривают арматуру. Затем под профтрубу сечением 60 х 30 выводят закладные (3 шт.) и приваривают петли для створок. Местоположение закладных должно идти вровень с точкой крепления приводов.

После монтажа конструкции устанавливают автоматику. Раму каркаса и закладную столба сваривают с кронштейнами (по 1 шт.). Затем прокладывают целые тщательно изолированные провода и проверяют устройство. При правильной установке створки будут двигаться в нужном направлении. Если механизм работает по-другому, скорее всего, провода перепутаны местами. Погрешность исправляют обязательно, иначе распашные ворота не смогут нормально функционировать.

Распашные ворота – отличный вариант в хозяйстве современного человека. Конструкция может состоять из одного или двух полотен и даже иметь место под калитку. Для экономии финансов конструкцию собирают своими руками, а для более комфортной эксплуатации ее оснащают электроприводом. Устройство работает в автоматическом режиме и при необходимости блокируется.

Автоматика для распашных ворот

Комплект автоматики для распашных ворот WINGO3524KCE

Цена: 28 800 руб.

Комплект ASW4000KIT для распашных ворот

Цена: 26 424 руб.

Комплект автоматики для распашных ворот TO5016P

Цена: 31 900 руб.

Комплект автоматики для распашных ворот SW-3000 KIT

Цена: 27 800 руб.

Приводы для распашных ворот NICE TOONA 4016 P

Цена: 30 600 руб.

NICE Walky1024KCE

Цена: 23 600 руб.

Комплект автоматики для распашных ворот TOO3000

Цена: 25 900 руб.

Комплект приводов (электроприводов) TOO3000KLT Nice

Цена: 28 050 руб.

Комплект высокоскоростных приводов для распашных ворот TOONA 5 HI-SPEED

Цена: 59 600 руб.

Особенности и виды распашных ворот

Распашные ворота с заполнением

Проезд изготавливают только для машины или совмещают в одной конструкции с проходом для людей. Второй вариант является распространенным и популярным, т. к. строительство отдельной калитки связано с дополнительными затратами. Потребуется материал на стойки, бетонирование, чего не нужно, если проход будет выполнен в полотне ворот.

Распашные створки делают из различных материалов, в основном берут стальной каркас с различным заполнением, утеплением. Теоретически можно сделать и конструкцию из дерева, но на практике самооткрывающиеся ворота из досок не делают. Стильный вариант предполагает кованые полотна, которые весят много, требуют монтажа усиленного электропривода.

Металлические рамы, каркасы сваривают, иногда применяют болтовое и гаечное соединение. К стенам, столбам конструкцию фиксируют анкерами. Крепежные узлы состоят из металлической пластины с отверстиями под метизы.

Распашные ворота из металлопрофиля

Ворота имеют конструктивные части:

• столбы;
• воротная коробка;
• навесы;
• рамы полотен или одной створки;
• заполнение каркаса;
• автоматика;
• запирающие элементы.

Конструкции

Конструкция автоматики для распашных створок достаточно проста. Рабочие составные части приводятся в действие с кнопки управляющего пульта или авто системы. После того, как части ворот достигнут заданного градуса открытия, подача тока на движок отключается. Закрываются ворота по такому же принципу. Есть более сложные конструкции, которые дополнены датчиками движения, защитой, идентификационными устройствами.

Комплект автоматики для распашной механизации обычно включает несколько частей:

• управляющий пульт;
• движки -2 шт;
• маячок;
• фотоэлементы;
• управляющий блок.

Электро-конструкции ворот включают в себя такие составляющие:

• жесткий каркас;
• опорные стойки;
• задвижку из металла;
• обшивку;
• воротные петли;
• автомат-системы.

Схема и принцип работы

Принцип работы зависит от выбранного типа автоматики на распашные ворота. Наиболее популярным является линейный привод. Он отличается относительно невысокой стоимостью, простотой конструкции и долговечностью. Срок службы двигателя увеличивается благодаря использованию специальной функции – при открытии и закрытии створки замедляют ход.

Линейный привод позволяет открывать створки участка на 90 градусов. Однако осуществлять монтаж автоматики с открытием распашных ворот наружу и вовнутрь можно лишь на узкий опорный столб. Например, когда его изготавливают из профильной трубы. При открытии створок наружу рекомендуется устанавливать линейный привод в верхней части ворот, поскольку он, сужая проезд, может препятствовать движению автомобиля.

Производители электроприводов стараются постоянно расширять свой ассортимент, удовлетворяя спрос потребителей. Так, на рынке можно найти автоматику для распашных ворот Nice с рычажным приводом (с использованием инструкции вы с легкостью сможете установить его самостоятельно). Он не замедляется к концу цикла открытия или закрытия, поскольку принцип работы рычажного привода заключается в непревзойденной плавности хода. Его использование позволяет открывать створки наружу и вовнутрь участка от 90 до 110 градусов.

Принцип работы рычажного привода заключается в передаче энергии двигателя через редуктор на центральный вал. К нему одной стороной крепятся рычаги, а другой – к створке. Производить монтаж автоматики на распашные ворота своими руками необходимо предельно внимательно: изучите инструкции с фото и видео и информацию на форумах. Рычажный привод используют в тех случаях, когда установка линейного невозможна. Например, если опорные столбы имеют большую ширину и выполнены из кирпича или камня. В этом случае перед монтажом необходимо удостовериться в надежности поверхности, чтобы она не просыпалась под весом привода.

Как работает автоматизация

Автоматика ворот — это система, которая позволяет вам легко и удобно открывать и закрывать ворота с помощью пульта дистанционного управления, пока находитесь в машине. Сегодня можно легко найти комплекты, позволяющие превратить традиционные ворота в автоматические.

Система открывания ворот состоит из нескольких, но очень важных аксессуаров, которые должны работать вместе и не должны отсутствовать в системе автоматизации для ворот.

Основными из них, являются:

• Двигатель;
• Электрический блок;
• Датчики;
• Фотоэлементы.

Передатчики автоматики

Фотоэлементы затвора достаточно малы, но и очень важны. На самом деле это глаза ворот, то есть они видят, когда человек, животное или объект проходит перед воротами. Когда ворота закрываются, фотоэлементы отправляют сигнал на блок управления, который блокирует двигатель при появлении препятствия.

Фотоэлементы имеют решающее значение для безопасности, для работы требуется 2 фотоэлемента.

Системы контроля доступа

Блок контроля над воротами является сердцем комплекта автоматизации ворот. Блок управления — это мозг, который получает сигнал от пульта дистанционного управления, а также от фотоэлементов. Затем мозг дает команду мотору открыть, закрыть или заблокировать ворота.

Двигатель конструкции

Мощность электродвигателя ворот прямо пропорционален размеру ворот.

Так что это может быть:

• Один двигатель для маленьких и легких дверей;
• Двойной двигатель для больших и тяжелых дверей.

Если это дом, в котором важна эстетика, можете воспользоваться конструкцией которая располагается в подземной части ворот. По сути, это отличная система автоматизации ворот, учитывающая внешний вид.

Приводы и автоматика для распашных ворот

Монтаж и настройка привода

Чтобы прикрепить привод к створкам, столбам, необходимо приварить кронштейны П-образного типа. Они будут давать необходимую подвижность всей конструкции.

Для оси вращения лучше выбирать каленые болты, имеющие диаметр от 8 до 10 мм. От оцинкованных металлических изделий производства Китая, лучше отказаться. Эта сталь отличается мягкостью, она будет быстро подвергаться износу, что никак не поспособствует надежности и безопасности конструкции.

• рычаг и электрический мотор крепят рычагом вниз, по верхней кромке полотна;
• сначала фиксируют весь механизм к столбам, потом к створкам ворот;
• после завершения монтажа ворота открывают ручным путем, настраивают концевые выключатели;
• электричество подключают только при заблокированном приводе;
• чтобы не допустить поломки двигателя во время блокировки дверок, в схему вводят устройство, что будет отключать сеть во время возрастания силы тока;
• обязательно монтируют сигнальную ламу, что будет оповещать о подаче напряжения.

По завершению работ проверяют плавность хода, открывания и закрывания, четкость срабатывания коневых элементов. Редуктор, мотор защищают кожухами от проникновения влаги.
