Распашные ворота для гаража своими руками

Финишная отделка

Обшивка воротных створок профнастилом

Если вам удалось самостоятельно сделать ворота, то произвести монтаж отделочного материала на их створки – самое легкое мероприятие. Но следует помнить, что крепление обшивки должно производиться уже после проведения всех покрасочных работ.

Неважно, когда обшивать створки ворот – до их монтажа на петли или после того, но важно знать, что обшивочный материал должен соответствовать размерам рамы. Вид крепления напрямую зависит от выбранного вами материала

Крепить его нужно на внутреннюю трубу специальными приспособлениями.

Особенности ухода и эксплуатации

Правильно изготовленные и установленные распашные ворота имеют большой запас прочности. Для того чтобы их эксплуатационный ресурс преждевременно не исчерпался, необходимо соблюдать несколько несложных правил обслуживания.

Содержать металлоконструкции в чистоте.
Своевременно обновлять защитное лакокрасочное покрытие.
Не допускать механических повреждений обшивки: вмятин и сколов краски.
Не очищать окрашенные элементы конструкции с помощью скребков, щёток с жёсткой щетиной, смывок и растворителей.
Перед тем как открыть/закрыть створки, убеждаются в том, что на пути их передвижения нет препятствий.
Не допускают весовых нагрузок на створки ворот.
Петли периодически смазывают средством «Литол» или другим аналогичного действия.

Процесс изготовления распашных ворот в гараже не настолько сложен, как это может показаться на первый взгляд. Все этапы выполнения этой задачи, начиная от проектирования и заканчивая окрашиванием готовой конструкции, можно сделать своими руками. Это существенно удешевит смету на благоустройство гаража.

Заготовка материалов

Чтобы в нужном количестве приобрести металл для заполнения въездного проема, необходимо обмерить габариты последнего и толщину фронтальной стены. Понадобится такой металлопрокат:

уголок равнополочный не менее 75 мм шириной – на обрамление стен вокруг въезда и для изготовления створок;

Равнополочный уголок разных размеров

то же, шириной 60 мм для раскосов;
стальной лист толщиной 2 мм и более для дверных полотен и связей между рамами;

Лист стальной нержавеющий 2мм

простые цилиндрические навесы (шарниры) наружной установки;

Основные разновидности цилиндрических петель

задвижки – 4 шт., можно сварить из кругляка либо купить готовые;

Задвижка для ворот

замки.

Перечень инструментов тоже невелик:

сварочный инвертор;
УШМ — машина шлифовальная угловая (болгарка);
дрель электрическая;
струбцины;
средства измерения – рулетка, линейка, угольник и жидкостный уровень;
обычные слесарные инструменты – молоток, пассатижи и так далее;
расходные материалы: электроды сварочные диаметром 3 мм, круги по металлу, сверла.

Для установки замков понадобится крепежный метиз – болты, гайки, шайбы. В конце работ полотна необходимо загрунтовать и окрасить своими руками, для чего обычно используется состав ГФ-021 и пентафталевая эмаль (ПФ) соответственно.

Что собой представляют распашные ворота

Распашные ворота могут быть как двустворчатыми, так и одностворчатыми

Перед тем, как приступить к реализации идеи, необходимо чётко понимать, что такое распашные ворота, из каких элементов они состоят и как работают. Существуют два вида этой конструкции:

с одной створкой;
с двумя.

Первый вариант для гаража не подходит, так как габариты одной створки будут слишком велики, и открывать её будет неудобно.

Двухстворчатые состоят из нескольких элементов:

каркас из металлического уголка, круглой или профилированной трубы;
створок;
калитки в одной из створок, если таковая предусмотрена проектом;
петель;
укосин/перекладин/перемычек;
засова и/или замка.

Сборка и установка распашных ворот просты. Но тем, у кого нет опыта изготовления и монтажа таких конструкций, потребуются подробные инструкции, учитывающие все нюансы каждого этапа работ.

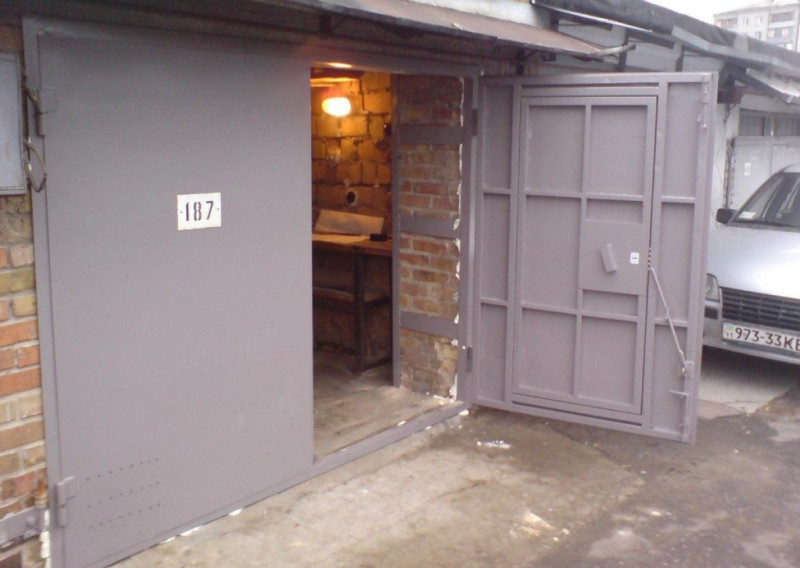

Простые распашные ворота

В том случае, если вы желаете приобрести традиционные конструкции распашного типа, то знайте, что действительно такие изделия являются распространенными в современном мире.

Применение распашных ворот

Преимущества

Важно отметить, что такие ворота считаются простыми и надежными, поэтому многие потребители желают купить их с особым желанием, ведь они проверены временем. Хочется добавить, что стоят они недорого, что позволит также, каждому желающему купить их, а как только вы узнаете, что вам будет предложен широкий выбор материалов, предназначенный для створок, то вы поймете, что действительно такие ворота неповторимы

Самое пожалуй большое достоинство, это возможность сделать распашные ворота своими руками. На эту тему есть подробная инструкция на нашем сайте.
Они не только просты в использовании, но и отличаются невысокой ценой, а значит, позволить себе их покупку смогут все. Говоря о таких воротах в целом, хочется добавить, что они представляют собой специальные опоры, створки.
Приобретая такие ворота, необходимо отметить, что вы сможете лично убедиться в их высочайшем качестве и долговечности.
В качестве основного материала, используемого для зашивки створок, принято использовать древесину, это может быть и металлические, профилированные листы и иные материалы, которых большое количество. Для управления воротами, всегда можно воспользоваться специальными электрическими приводами, так вы сможете серьезно упростить использование ворот, тем самым ускоряя открывание створок.

Недостатки

Но есть и недостаток у таких ворот, он заключается в том, что необходимо обеспечить объем свободного пространства, а сделать этого часто не позволяет территория, так что, желая купить такие ворота, необходимо заранее учесть этот важный момент.

Воротная рама

Ворота металлические для гаража должны крепиться на раме, которая обрамляет проем. Здесь стоит применить мощный уголок. Ведь ворота не легкие. Также это будет полезно и с точки зрения безопасности.

Изготовление рамы

Итак:

Желательно сделать такую раму еще при возведении фронтальной стены. После того, как будет готова определенная часть кладки (50 см), работы по строительству стены требуется временно отложить для установки ворот.
Гаражная рама представляет собой две части: внутреннюю и наружную. С помощью болгарки нарезаем из уголка 4 части, высота которых равна проему ворот, и еще столько же частей с длиной, соответствующей проему по ширине.
Раскроить уголок ровно поможет такой способ: отрезают с запасом 10 см или отмеряют желаемое расстояние сразу, далее внутреннюю сторону уголка (располагается изнутри проема) подгоняют по размерам так, чтобы она соответствовала проемным габаритам, а с наружной и внутренней сторон стены (вверху и внизу) оставляют полоски длиной 5 см либо просто обрезают их углом – это обеспечит более удобный процесс сваривания их между собой.
Готовые полотна разложите на ровной плоскости (используйте для проверки уровень) и замерьте все углы. Строго соблюдайте радиус в 90 гр. (проверяйте угольником).

Чтобы сделать каркас, уголки свариваем друг с другом.

В этом случае можно использовать несколько вариантов сварки:

Один край уголка накладывается другим и заваривается.
Сварка находится в одной плоскости – край срезают углом. Но и характеристики прочности данного сцепления будут ниже, чем внахлест.

Делаем коробку для створок

Металлические ворота на гараж включают в себя две створки. Коробка или рама для створок должна быть чуть меньше, чем сам каркас гаража, чтобы створка плотно соприкасалась с его наружной стеной и входила без труда в проем.

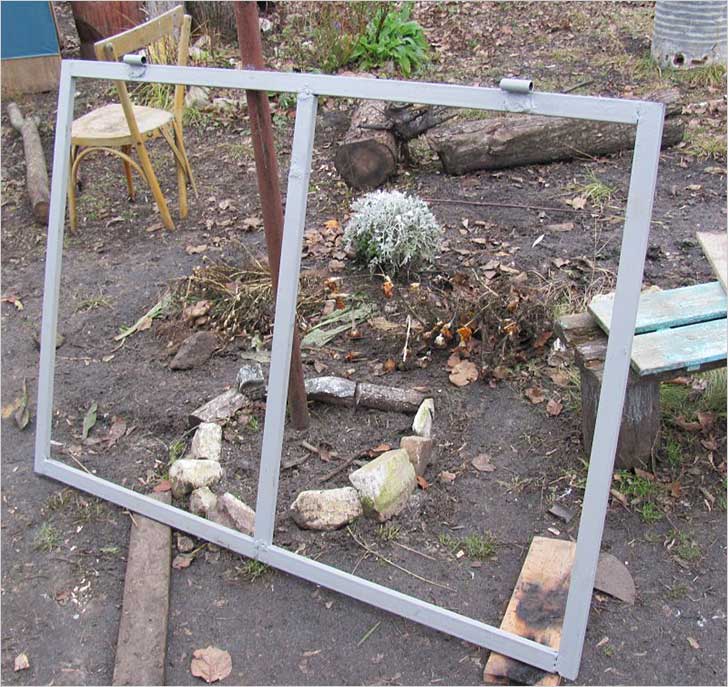

Делаем раму створок

Режем материал на 4 части, длина каждой из которых меньше, чем высота воротной рамы на 10-15 см. Этот зазор позволит створкам легче заходить в проем.
Створок планируется две, поэтому необходимо сделать 4 полотна в горизонтали – ширина равна воротной раме.
Эту ширину разделите пополам и отнимите 30 или 35 см.
Теперь снова раскладываем отрезки на ровной плоскости и замеряем все углы с особой тщательностью. Более оптимальный вариант – сразу же поместить их внутрь готовой рамы для ворот, что позволит увидеть все имеющиеся огрехи. Углы 90 гр.
Свариваем из металлических полотен каркас. Если хотите усилить конструкцию, можете приварить к ней еще один лист материала (горизонтальный) — будет выступать в качестве распорки и сохранит правильную геометрию створок. Усиливающая деталь должна быть расположена по центру каркаса.

Обшивка створок

Для того, чтобы изготовить створки, возьмите тот же листовой материал. Учтите следующий факт: максимальную надежность имеет лист стали толщиной, как минимум 2 мм.

Разрежьте данный лист на две части разные по ширине. Высота каждой из них должна быть на 3-4 см больше высоты гаражного проема. Кроме того, первая часть имеет меньшую ширину, чем у каркаса на 1-2 см, вторая – должна быть на 2 см больше.
Затем обе этих части приварите к каркасу на любую из створок (как считаете нужным, она всегда будет распахиваться второй) так, чтобы их выступ снизу и сверху за его пределы составлял 1-2 см.
Оставляем зазор 1 см, чтобы полотно не доходило до крайних границ каркаса, а вторая створка максимально прочно к нему прилегала. Вторую створку привариваем так: за границами каркаса оставляем выступ 2-4 см.

Монтируем петли с утяжелением (см. Петли для гаражных ворот: их виды и особенности выбора). Сначала к раме гаражных ворот привариваем нижнюю половину, а затем к распахивающейся створке – верхнюю. Если хотите усилить крепление, можете приварить на петли металлические полоски или арматурную вкладку.
Теперь возьмите полоску из металла толщиной 5-7 мм, согните ее и приварите к створке, а также к верху петли. Арматурную вкладку привариваем с внутренней части.

Монтаж створок

Процесс монтажа воротных створок

Этот процесс начинается с крепления петель, которые привариваются к основной раме створки и к опорным столбам. Если столб выполнен из кирпича, но закладной элемент предусмотрен не был, то к кирпичу дюбелем прикрепляется швеллер, а к нему привариваются петли. Ну а если в столбе из кирпича все предусмотрено, то проблем с креплением петель не должно возникнуть.

Кстати, эти небольшие, но важные элементы тоже имеют свои инструкции по монтажу, которые идут в комплекте. Поэтому лучше перед сварочными работами внимательно изучить инструкцию.

Далее, проводится монтаж всей оставшейся фурнитуры – замков, задвижек, фиксаторов, автоматики. Эти элементы въездной группы, бесспорно, должны монтироваться строго по схемам, прилагаемым в комплектах. И если задвижку еще можно прикрепить без инструкции, то произвести монтаж автоматики без схемы не получится, да и замок сложно прикрепить без внимательного изучения схемы или инструкции.

Как сделать створки

Для изготовления створок своими руками лучше использовать листы стали, толщина которых составляет 2–3 миллиметра. Из материала нужно вырезать несколько кусков разной ширины. Один должен быть на несколько сантиметров меньше ширины каркаса, а второй – на два сантиметра больше. Высота кусков должна быть на три сантиметра больше высоты каркаса.

Готовые полотна стоит приварить к каркасам. Куски металла должны снизу и сверху выступать за каркас на 1–2 сантиметра. С одной стороны конструкции полотно не должно доходить до края каркаса, оставляя 1 сантиметр. Эта створка будет открываться последней. Второе полотно нужно приварить так, чтобы оно выступало за каркас.

Теперь стоит приварить усиленные петли. К раме гаражных ворот нужно приварить нижнюю часть петель, а верхнюю – к каркасу створок. Чтобы крепления были более усиленными, можно наварить вкладку из арматурного прута и полоску металла. Полоску металла нужно изогнуть и приварить к створке и к верхней петле, а арматурный прут стоит зафиксировать изнутри. Вот и все гаражные ворота своими руками готовы. После монтажа гаражных ворот стоит установить замок.

https://youtube.com/watch?v=5WEpOnTbuao

Сравнение гаражных ворот

Есть несколько видов изделий, которые используются в наших местах для обеспечения надежности. Различают следующие виды конструкций:

Распашные. Используются в любых местах, при самых сложных условиях эксплуатации. Прикрывать их можно хорошо, не оставляя никакой возможности для проникновения не только посторонних людей, но и даже холода. Для крепления используются петли и створки, держат коробку. У многих возникает вопрос, как сделать гаражные ворота своими руками. Проще всего изготавливать именно такого типа изделие, так как оно наиболее просто в конструировании.
Откатные. Использоваться начали с середины прошлого века. Имеется одна створка, выезжающая вбок к стенке, где остается до закрытия. Можно сделать двустворчатые, когда разъезжаются 2 половины конструкции, но это частный вариант данного изделия. Чтобы конструкция нормально функционировала, нужно много пустого пространства на территории, куда будет осуществляться разъезд изделия. Обычно устанавливаются не в гаражах, а на въездной территории.
Подъемно-поворотные. Новое поколение конструкций, которые имеют вид створки. При открытии исчезают под потолком, прячась вверху, становятся параллельными земле. Используется шарнирный механизм, который направляет изделие в нужном направлении. Они удобны, не требуют много свободного места. Использовать рекомендуется, если гараж отапливается, так как шарниры являются прихотливым механизмом, способным дать сбой при неверных условиях эксплуатации.
Секционные. Новый вид запирающего механизма. Изделие преломляется и заезжает под потолок автоматически. Используются пружины, имеющие цепную передачу. Значительно экономят место.
1. Пример секционных гаражных ворот
5. Роллетные. Не очень надежны, потому редко применяются для гаражей. Пластинки из алюминия, соединяющиеся в одном месте под потолком. Ворота гаражные распашные своими руками, если есть чертежи, выполнить реально. Изделия роллетного типа сделать собственноручно не получится.

Не стоит забывать, что любые конструкции вполне реально автоматизировать, чтобы закрытие происходило после нажатия клавиши

Если планируется покупать изделие, важно учитывать долговечность, надежность конструкции, возможность работать в определенных условиях. Наиболее надежны распашные, которыми пользуются не одну сотню лет

Необходимые материалы и инструменты

Для изготовления распашных ворот (с калиткой) размерами 2200х3000 мм потребуются не только материалы и инструменты. Понадобятся и приспособления, так как гаражные распашные ворота изготавливают/сваривают только в горизонтальном положении.

Материалы

Профильная труба готова к использованию

Металлический уголок 50х50х2 мм длиной 2,2 м – 2 шт (в общей сложности потребуется 4,4 м уголка).
Профильная труба 50х25х2 мм длиной 3 м – 2 шт.
Листы холоднокатанного металла (можно заменить горячекатанным) 1250х2500 мм, толщиной 2 или 3 мм – 3 шт.
Профильная труба 40х25 мм (или 40х20 мм) длиной 2,2 м – 9 шт (необходима для изготовления горизонтальных планок створок и калитки).
Профильная труба 40х20 мм длиной 3 м – 3 шт (для изготовления вертикальных планок каркаса створок).
Профильная труба 40х40 мм длиной 3 м – 1 шт (для монтажа вертикальной планки в месте соединения рабочих створок, в ней же формируют отверстия для замка и засовов)
Дополнительные элементы: стальные пластины под петли и для усиления мест соединений каркаса, стальные прутки.
Замок сувальдный.
Засовы гаражные: вертикальный и горизонтальный.
Грунт по металлу.
Растворитель №646.
Краска.
Мел.
Изолента.
Наждачная бумага крупной и средней зернистости.

Инструменты

Сварочный аппарат.
Электроды.
Кувалда, молотки.
Болгарка, диски по металлу.
Дрель, свёрла.
Перфоратор.
Набор отвёрток.
Болты с гайками, саморезы.
Струбцины.
Уровень (желательно лазерный).
Рулетка или дальномер.

При расчёте и закупке материалов учитывают необходимость обвязки (двойной рамы с горизонтальными перемычками) проёма гаража. Для её изготовления и монтажа потребуются те же материалы и инструменты. Можно использовать металлический уголок, швеллер, профильные трубы. Обвязка – необязательный элемент устройства ворот, она необходима в целях усиления проёма и конструкции в целом.

Приспособления

Для выполнения раскроечных и сборочных работ потребуются два стола: основной и вспомогательный. Размеры основного должны быть такими, чтобы на нём поместились обе створки с рамами. Поверхность стола необходимо выставить по уровню. В противном случае высок риск получения перекосов. Стол должен быть прочным, способным выдержать вес металла, инструментов и удары кувалдой.

Изготовление рамы створок

Рама для створок должна быть чуть меньше каркаса гаражных ворот. Она должна легко входить в проем, а полотно створок должно плотно прилегать к наружной стороне. Можно сделать раму для створок из стальных уголков или же из профилей. Отличаются такие конструкции лишь по нескольким параметрам: грузоподъемность рамы и удобство в работе.

Чтобы сделать раму для створок своими руками, нужно сделать 4 отрезка, которые будут всего на сантиметр меньше высоты основного каркаса. Также нужно сделать еще 4 отрезка. Их длина должна быть меньше на три сантиметра ширины гаражного каркаса, разделенной на два.
Готовые отрезки нужно разложить на ровной поверхности и измерить углы. Лучше всего разложить их внутри уже готового каркаса. Это позволит увидеть все недочеты и исправить их.
Остается только сварить раму для створок. Для усиления ворот можно добавить еще один отрезок уголка, разместив его посередине каркаса.

Плюсы и минусы

Главное преимущество распашных ворот – надёжность. Но это далеко не единственный их плюс. Простота конструкции обуславливает и другие преимущества:

нет необходимости в настройке и обслуживании автоматики;
среди бюджетных альтернативных вариантов секционных, подъёмных и откатных ворот нет сопоставимых по стоимости с распашными – последние всегда более выгодны в цене;
можно установить автоматику: приводы, открывающие и закрывающие створки;
нет необходимости усиливать проём и верхнее перекрытие, что нередко требуется при установке секционных или подъемных ворот;
возможность утепления створок и каркаса;
множество вариантов дизайна створок.

Главный недостаток заключается в необходимости выходить из машины и закрывать/открывать ворота при любых, самых неблагоприятных, погодных условиях. Помимо этого, в зимний период приходится очищать пространство перед ними от снега.

Виды

Важно принять к сведению, что от выбора роллов для гаража зависит не только сохранность содержимого от краж и автоугона, но и защита от влияния погодных условий чувствительных к влаге и температуре материалов и инструментов, хранящихся внутри. Наиболее распространёнными типами гаражных ворот являются: Наиболее распространёнными типами гаражных ворот являются:

распашные;
жалюзийные;
высокоскоростные;

рулонные;
поворотно-подъёмные;
скоростные;

автоматические;
противопожарные;
прозрачные;

откатные;
роллетные ставни;
подъёмно-секционные.

Подъёмно-секционный тип состоит из специальных панелей или щитов, изготовленных из разных материалов (металл, пластик, дерево). Соединяются панели между собой шарнирными петлями. Открываются такие ворота при помощи специального механизма. Стандартный размер такого заграждения 2-3 х 2.25-3.5 м.

При открытии панель уходит под потолок, экономя место в гараже. Хороша эта система продолжительным сроком работы, изолирующими свойствами и заметной прочностью. Минусы: дороговизна установки и обслуживания из-за инженерной сложности конструкции. Также такие ворота не очень хорошо защитят от взломщиков, поэтому дополнительно придётся установить сигнализацию.

Ещё эти механизмы зависимы от наличия электричества и при обесточивании ворота могут попросту не открыться. Но и это не всё. Установить себе такое изделие возможно лишь на гаражи, длина которых минимум в 1.5 раза превышает ширину, чтоб отъезжающей панели было где разместиться.

Подъёмно-поворотный тип включает в себя стальной щит, закреплённый на каркасе. Обычно владельцы оборудуют такие ворота электроприводом с дистанционным управлением так, чтобы можно было открыть гараж из кабины автомобиля. Поднятая дверь размещается под потолком параллельно полу, не занимая пространства гаражного помещения.

Поверхность нержавеющей стали можно покрыть разными красками и отделкой. Главное, чтоб покрытие было лёгким, иначе придётся устанавливать вспомогательные механизмы подъёма. Эта дверь способна защитить помещение от взлома и плохой погоды.

Нюансом монтажа является необходимость в широком (шире, чем высота) проёме. При этом нужно учитывать, что после установки въезд станет примерно на 20 см ниже. Открывать гараж с такой дверью желательно не чаще 20-ти раз в день, потому что механические детали быстро изнашиваются. Если же возникнет серьёзная неисправность одной из составляющих установки, замене будет подлежать вся конструкция, что обойдётся в серьёзную сумму. Стандартные ворота изготавливают размером 2-2.7 х 1.8-2.2 м.

Распашные классические ворота состоят из створок, прикреплённых к стойкам петлями. Открываться дверь может внутрь или наружу. В одной из створок владельцы нередко дополнительно проделывают дверцу для входа.

Такой вариант отличается прочностью и сравнительно низкой стоимостью. Ими оборудуют гаражи с подогревом. Но для установки такой двери нужно позаботиться о ровной площадке со стороны открытия, чтоб дверь ни за что не цеплялась при движении. Размеры и материалы для изготовления могут быть различными.

Откатные ворота оборудованы специальными роликами, скользящими при движении щита или решётки в сторону, когда въезд открывается. Но для установки нужно иметь место, по ширине равное створке, чтоб та могла полноценно располагаться сбоку в открытом положении. Так, если ворота устанавливаются снаружи гаража, нужно, чтобы на улице возле въезда было достаточно свободного места, а если внутри, то гараж должен быть достаточно широким, имея запас стены.

Из плюсов конструкции можно отметить прочность, неприхотливость в обслуживании и экономию пространства перед выездом. Недостаток – специфические требования для монтажа. Наличие достаточного места сбоку от въезда (минимум – в 1.5 раза больше, чем ширина ворот). Это неподходящий вариант для гаражных комплексов и кооперативов, где здания построены вплотную друг возле друга. Скорее, такие ворота подходят для высоких длинных заборов с широким въездным проёмом.

Роллетные ворота (рольставни) – распространённый в развитых странах вид сооружений для гаражей и других зданий, требующих защищённости. Они изготавливаются размером 150-450 х 150-270 см. Стоимость изделия зависит от материала, дополнительных устройств и его размера.

Обшиваем ворота правильно

Здесь следует знать несколько важных моментов, для того, чтобы приварить ворота к гаражу правильно:

Обшивка створок листом

Размер железного оцинкованного полотна должен соответствовать размеру створок. Не забывайте, что левосторонняя створка идет на профиль правой внахлест (на 1-2 см).
Лист приваривается снизу в нескольких местах (для крепления к каркасу).
Обшивка правой стороны на 1-2 см обрезается, то есть становится левой – расстояние, на которое лист железа не доходит до конца профиля.
Чтобы в процессе сварочных работ полотно «не ходило» по каркасу, его приваривают по центру и по каждым углам гаражной конструкции. В конце данные точки обрезают, иначе один из уголков полотна может выгнуться наружу, тогда, скорее всего, понадобится кувалда, чтобы исправить это.
