Освещение покрасочной камеры: важный аспект при покраске автомобиля!
Эффективное освещение в покрасочной камере своими руками
Самодельная покрасочная камера также требует нормальной влажности воздуха и освещения. Лампы дневного света обеспечат максимальную видимость и отсутствие ненужных теней и бликов. В этом деле размещение и качество освещения играют очень важную роль, ведь непосредственно влияют на результат покраски. По заявленным технологическим правилам, освещенность помещения должна составлять 600-1000 люкс. Соответственно вам придется позаботиться о необходимых точках освещения.
Как правило, наиболее эффективным и удачным вариантом является размещение люминесцентных ламп под потолком и на боковых стенах. Хотя такой способ имеет и существенные недостатки, ведь во время покраски мастер не сможет иметь нормальную «обзорность» нижней части автомобиля. Чтобы избавится от ненужных бликов и недостатка света, рекомендуется разместить вдоль стены насколько больших продолговатых ламп, обеспечивающих нормальную освещенность нижней части машины без теней и бликов
Также важно помнить, что сама камера и ее размеры должны обеспечивать мастеру нормальные условия работы, мобильность и маневренность вокруг автомобиля
Как показывает практика, организовать покрасочную камеру можно в гаражах с различными параметрами, но не меньше 4 на 6 м. Лучше всего выбирать гараж подальше от «цивилизации». Перед тем, как сделать покрасочную камеру, стоит поставить в известность о ваших целях владельца или ответственного за постройку. В целом, для организации покрасочной камеры не требуются особенные технологические и инженерные знания, поэтому построить такое помещение под силу любому человеку. В двух словах, существует много способов монтажа покрасочной камеры. Мы рассмотрим наиболее распространенные. Во-первых, зачастую покрасочные камеры устанавливают на бетонную основу. Такой способ является дорогостоящим, но более правильным с технологической точки зрения. Второй способ предусматривает установку камеры на металлический каркас. При этом, как правило, необходимыми дополнительными элементами строения являются также переходные мостики. Под полом размещается вытяжная система, фильтр, клапан и т.д.
Интересным технологическим решением постройки покрасочной камеры является организация такой камеры в другом помещении, например, большой мастерской.Это отличный вариант, который лишит вас головной боли и множества проблем. В таком случае вы можете обойтись минимальными финансовыми затратами: гипсокартонными стенами на металлическом каркасе с термоизоляционным материалом. Не забываем также о траншеях для воздухоотводов.
Разновидности
Оборудованное помещение может быть сделано по-разному, зависит требования к обустройству от того, что намерены красить. Это может автомобиль, мебель, иные детали. Например, есть камера для порошковой покраски. Поэтому нужно разбираться в разновидностях камер, чтобы выбрать подходящий вариант.
Оборудованное помещение может быть сделано по-разному, зависит требования к обустройству от того, что намерены красить.
Порошковая
Камера для порошковой покраски должна быть оснащена освещением, транспортировочными элементами и пультом контроля и управления. Внешне это бокс из плотного металла, где проходит полимеризация порошковой краски, может быть облицован полимерными материалами.
Камера для порошковой покраски должна быть оснащена освещением, транспортировочными элементами и пультом контроля и управления.
Для мебели
На мебельных фабриках часто используются специальная окрасочная камера, где проходит все этапы окрашивания дерево. Так в ней проводится подготовка материала, его покраска и просушка. Есть разные типы помещений:
- Сухого типа;
- С водяной завесой;
- Избыточного давления.
На мебельных фабриках часто используется специальная окрасочная камера, где проходят все этапы окрашивания дерева.
Для деталей
Камера порошковой окраски либо другого вида окрашивания могут быть предназначены для разнообразных деталей, для которых требуется обеспечить оптимальные условия для работы. Чтобы создать нужные параметры санитарно-гигиенического труда и повышения производительности.
Камера порошковой окраски либо другого вида окрашивания могут быть предназначены для разнообразных деталей.
С водяной завесой
Малярная камера с водяной завесой, как и другие камеры, помогают удалить из воздуха вредные растворители, которые испаряются при напылении краски. В данном типе предусматривается три уровня очистки воздуха:
- Фронтальная водяная завеса;
- Внутренняя чистка воздуха;
- Сухая фильтрация.
Малярная камера с водяной завесой, как и другие камеры, помогают удалить из воздуха вредные растворители, которые испаряются при напылении краски.
Покрасочно-сушильная камера
Подобные камеры применяются для нанесения жидких лакокрасочных материалов. Чтобы обеспечить ровного распределение частичек краски на основании, создания оптимальных и безопасных условий для работы маляров. Также предотвращается попадание вредных веществ в окружающую среду.
Подобные камеры применяются для нанесения жидких лакокрасочных материалов.
Из полиэтилена
Полиэтилен используется специальный, он отличается способностью намагничивания, чтобы частички пыли удерживались на его поверхности. Так можно избежать их оседания на красочном слое. Матовая пленка натягивается на стены, обычно ее действия достаточно для покраски 10-12 авто.
Полиэтилен используется специальный, он отличается способностью намагничивания, чтобы частички пыли удерживались на его поверхности.
Вентиляционные системы и их типы
Системы вентиляционные принято делить на два основных типа:
- вентиляции с одномоторным агрегатом, где воздух нагревается внутри помещения и обязательно сверху;
- вентиляции с двухмоторными агрегатами, где кроме нагнетающего воздуха сверху есть и нижний агрегат, который отсасывает воздух.
Оба вида камер имеют схожий принцип работы и хорошую изоляцию от внешней среды. В них обеих происходит нагнетание воздуха в малярную комнату через потолочный фильтр. И создаётся избыточное давление, которое и выдавливает воздух с краской. Вывод воздуха проходит через второй пол или через траншею в полу.
Что касается агрегатов, то в двухмоторной покрасочной камере один двигатель будет подавать воздух в малярку, а другой — его отсасывать. И это будет происходить на таком принципе работы, когда подаётся воздуха немного больше, чем отбирается. Получается, что, хотя обмен воздуха в сушильной камере и становится активнее, разрежения не происходит.
Суть воздухообмена, происходящего в помещении, можно объяснить и другими словами. Для этого представим себе следующую картину: перед нами пластмассовая канистра с закрытой крышкой, в которой сделаны два отверстия. Одно отверстие напротив другого. Пускаем сигаретный дым в канистру. После этого в одно из отверстий вдуваем чистый воздух. Что происходит? Дым будет выходить из другого отверстия. Берём пылесос и вдеваем шланг в отверстие, откуда шёл дым. И у нас получится более активный воздухообмен.
На видео показано, как сделать покрасочную камеру своими руками:
Теперь про двухмоторные покрасочные камеры. Они вообще-то экономически невыгодны для самостоятельного изготовления. Придётся делать не простую конструкцию. Это довольно сложное устройство, подразумевающее высасывающий электродвигатель, создающий разрежение. Но нужно всё изготовить таким образом, чтобы клубы паров от краски или лака не проходили через саму конструкцию, а также не отлагались на лопастях. В противном случае это приведёт к дисбалансу устройства.
Переходим к потолку, где рассмотрим конструкцию для подачи чистого воздуха. Именно отсюда он будет поступать в покрасочную камеру. И для того чтобы успешно собрать конструкцию своими руками, необходимо купить следующие материалы: воздухоотводы, «улитку», фильтры. Нужно будет также самостоятельно изготовить ёмкость, куда будет поступать вначале воздух.
Начнём с «улитки». Это своеобразное устройство, нагнетающее воздух. Основное предназначение «улитки» — обеспечение приточно-вытяжной вентиляции. Оснащены бывают такие устройства крыльчатками из оцинкованной стали и загнутыми ламелями, увеличивающими их производительность и давление.
Кроме этого, каждый из способов вентиляции имеет как преимущества, так и недостатки. И если в домашних условиях использование двухмоторной вентиляции не считается экономически выгодным, всё же некоторые его используют. Дело в том, что двухкамерные варианты обеспечивают лучшую вентиляцию и циркуляцию воздуха. И если в вашем покрасочном центре ожидается большой поток машин, то постройка двухмоторного варианта вентиляции будет выгодным делом.
Напротив, если вы думаете, что ограничитесь покраской нескольких автомобилей, постройка одномоторной камеры будет правильнее.
На видео показана правильная работа вентиляционной установки:
Самым идеальным вариантом будет — построить камеру внутри другого помещения, а не отдельно. Если имеется возможность установить малярку внутри мастерской, где будет проводиться основной вид работ, остаётся только прорыть траншеи для отвода воздуха. Что касается стен, то их можно построить из гипсокартона, который обшивается на металлический каркас. В этом случае можно воспользоваться и минеральной ватой, которая обеспечивает термоизоляцию.
Теперь про пол. Траншеи следует рыть две и обязательно параллельно. В месте вывода их на улицу соединить в одну общую.
Впоследствии траншеи можно будет перекрыть металлической решёткой или сварными перекрытиями, сделанными из угольников или труб.
И ещё. Чтобы воздух равномерно выводился по всей длине помещения, траншею следует делать с таким учётом, чтобы щель сужалась в сторону выхода воздуха. В противном случае, если этого не сделать, обмен воздуха будет происходить лишь в месте его выхода на улицу.
Самодельная или автоматическая система управления режимами
С автоматической системой управления процессами стоит разобраться еще на стадии проектирования помещения. Наличие ее дает ощутимые преимущества. Автоматизация прекрасно позволяет улучшить всю схему работы и значительно ускорить процесс при повышении его качества. Но и на бюджет всего предприятия это может существенно повлиять.
Однако вы получаете более совершенную систему, в которой все направлено на облегчение трудоемких операций. И если собрались это сделать, то нужно изготавливать панель пульта из материалов, которые устойчивы к действию различных веществ. Кроме того, он должен быть доступен каждому работнику, не путаться под ногами, быть точно на своем месте. Все операции с него – обязательно простые и легко воспринимаются обычным человеком без особой специальной подготовки.
Можно также добавить таймер, который контролирует все режимы работы. С его помощью можно добиться того, что все процессы будут происходить буквально с точностью часового механизма. Все надежно, быстро, четко и выверенно.
Автоматизация – вещь полезная, но стоит подумать и о том, чтобы легко переходить по необходимости в ручной режим работы. Не всегда операции можно доверить автоматике. Ряд их стоит выполнять вручную для повышения качества. А для этого все процессы должны иметь две системы управления, как автоматические, так и ручные. Причем переход от одной формы работы к другой осуществляется быстро, удобно и без проблем.
Изготовление камеры
Количество материала следует рассчитать, выполнив предварительные чертежи. Если вы планируете обрабатывать небольшие детали — можно ограничиться размером 1х1х2 метра. Чем больше камера — тем больше энергии потребуется на её прогрев. А это повлечёт серьёзные энергозатраты. Каркас изготовляется из трубы, его можно покрасить в термостойкую краску. Листы, из которых будут сделаны стенки, должны идеально, герметично прилегать к каркасу. Потолок камеры следует оснастить кронштейнами, к ним будут крепиться обрабатываемые предметы.
Нагревательные элементы ставят по бокам стен. Приборы равномерно распределяют по обеим сторонам снизу вверх. Потом все нагревательные тэны соединяют по продуманной электрической схеме. Тэн для печиснабжают кожухом для защиты, материал должен соответствовать материалу стенок. В кожухе должны быть дырочки для воздуха, который будет подаваться вентилятором. Вентилятор для печи монтируется в устройство с парой воздуховодов. Заборная часть обязана превосходить нагнетательную. Вентилятор ставят так, чтобы его части и узлы находились за пределами покраски.
Воздуховод проектируется так, чтобы интенсивный воздушный поток шёл сквозь защитные кожухи. Воздух должен идти снизу и проходить через подвешенные детали. Температура будет равномерно распределена по всему объёму устройства, что обеспечит качество работы. Управление печью будет осуществляться с помощью блока управления. Он задаст параметры нагревательных тэнов, пустит вентилятор. Им легко будет контролировать температуру в камере. Шкаф управления должен иметь:
- указатели и датчики температуры нагретого воздуха в рабочей камере,
- автомат для запуска вентилятора и тэна,
- автомат отключения устройства в случае аварии.
Датчики контроля монтируют так, чтобы один находился сверху, другой снизу. Они должны быть равно удалены от нагревательных тэнов. Желательно купить фабричный блок, который будет управлять процессами в камере. Устройство будет более функциональным. Терморегулятор с автоматическим контролем задаст более точный режим работы.
Декоративное краски и их нанесение.
Самым простым способом получить декоративное покрытие является нанесение краски при помощи губки.
Для декоративной покраски вы можете использовать неразведенную эмульсионную краску, для дерева и металла лучшим вариантом будет масляная краска. Натуральная губка подойдет для этого дела лучше всего. Перед началом работы следует размягчить губку в воде либо уайт-спирите. Для качественного окрашивания лучше не окунать губку в банку, а использовать для этого неглубокую емкость с небольшим количеством краски (например, лоток для валика). При окрашивание губку следует поворачивать, чтобы рисунок был нерегулярным, краску следует наносить легкими отрывистыми движениями. Для окрашивания углов и плинтусов применяйте почти сухую губку с минимальным количеством краски, потому что в труднодоступных местах губку невольно приходится прижимать сильнее и рисунок может смазаться.
Для декоративной окраски также могут применяться и другие материалы — ласкутки ткани с интересной фактурой либо с завязанными на ней узлами, специальные фактурные валики, щетки, различные штампы и трафареты. Вообще любой предмет с интересным рисунком либо необычной фактурой поможет вам создать уникальный в своем роде декор.
Изготовление отдельных систем ПК
Вот мы и подошли вплотную к рассмотрению вопроса, как сделать и обустроить покрасочную камеру своими руками. Дело в том, что покрасочный комплекс состоит из нескольких отдельных систем, которые должны работать согласованно, обеспечивая правильный технологический процесс, являющийся, в свою очередь, многоэтапным.
Приведём основные системы, обустройством которых нам придётся заняться:
- освещение;
- отопление;
- сушильный блок;
- вентиляция;
- водоснабжение;
- система фильтрации;
- система автоматизации.
Рассмотрим по возможности каждую из перечисленных компонент.
Освещение
Не нужно напоминать о том, что в этом нелёгком деле недостаточность освещения может иметь катастрофические последствия. Любые дефекты станут хорошо заметными, если использовать в качестве источников света лампы дневного освещения. Такие люминесцентные светильники необходимо расположить в три ряда – один сверху и два на противоположных стенах. Использование только верхнего освещения затруднит качественную окраску нижней части автомобиля. В таких случаях необходимо использовать переносные лампы.
Отопление
Мини-покрасочная камера, тем более организованная на базе неотапливаемого гаража или возведенная «с нуля», требует обязательного наличия системы отопления, обеспечивающей уменьшение влажности воздуха и поддержание оптимальной температуры.
Для этих целей можно использовать:
- теплогенераторы, в том числе самодельной конструкции. Достаточно дешёвый и экономичный вариант;
- электронагреватели, которых сегодня предлагается огромное количество. Единственный, но существенный недостаток – высокая энергозатратность, что при нынешних ценах на электроэнергию не самое лучшее решение;
- инфракрасные отопители более экономны, но стоят дороже. В среднесрочной перспективе они выгоднее электронагревателей.
Для использования двух последних вариантов необходимо будет позаботиться о стабильности электроснабжения и надёжности проводки.
Система вентиляции
Это далеко не второстепенная компонента покрасочного комплекса, в задачи которой входит отвод наружу загрязнённого воздуха и приток свежего. В качестве труб необходимо использовать только жаростойкие изделия, пластик для этих целей не подходит. Вам потребуется также утепление вентиляционных труб.
Существует два варианта реализации вентиляционных систем: с одним двигателем и двухмоторные. Вторые более эффективны, если нагрузка на самодельную покрасочную камеру в гараже будет высокой. В таких системах верхний двигатель отвечает за отвод воздуха, нижний – за приток свежего.
Сушилка
В идеале это должна быть отдельная камера, но в виду дефицита места в помещении роль сушилки ложится на плечи системы вентиляции. Она должна уметь работать в двух режимах: покраски и сушки.
В первом случае чистый воздух нагревается до 25-30°С, во втором – до 50-90°С. При сушке подаётся только 10% наружного воздуха от требуемого объёма, в такой же пропорции удаляется загрязнённый воздух (в режиме покраски оба режима работают на полную мощность).
Основной недостаток такой организации сушилки – длительное время, необходимое для полной полимеризации нанесённого ЛКП. Ускорить процесс можно. Установив дополнительные инфракрасные обогреватели.
Водоснабжение
Вода в самодельных покрасочных камерах используется для формирования водяной завесы, в функции которой входит эффективная очистка воздуха тумана из частичек распыляемой краски и паров растворителей.
Стандартная схема обустройства водяных камер предполагает применение трёхуровневой фильтрации:
- первый контур представляет собой водяную завесу, расположенную фронтально;
- второй контур считается основным – именно он отвечает за эффективную очистку воздуха;
- третий контур – сухая финишная фильтрация на основе фильтров из стекловолокна или кокосовых волокон.
Минус водяных завес – в их дороговизне и сложности монтажа, поэтому обычно такие системы не используют, предпочитая более экономичные решения.
Система фильтрации
Очистка воздуха от загрязнений – важная функция для покрасочных камер, оборудованных своими руками. Многие считают, что для этих целей будет достаточно использования фильтров грубой очистки, но это верно только для камер с небольшой нагрузкой. Если предполагается частое использование покрасочного оборудования, то лучше приобрести фильтры тонкой очистки – они дороже, и требуют более частой замены, но и качество фильтрации воздуха у них на порядок выше.
Основной элемент
Главным элементом конструкции является радиальный вентилятор, который необходим для создания необходимого воздушного потока. Такая турбина должна быть единой и расположенной по всей длине устройства. Она помогает создавать равномерный поток. Двигатель крепится сбоку от нее.
Однако часто производители решают расположить двигатель в центре, а по его бокам небольшие турбины. Причиной такого расположения элементов является сложность изготовления турбины длиной, превышающей 800 мм. Насколько такой метод установки является эффективным? Конечно, такая упрощенная завеса будет стоить меньше, однако в центральной части потока воздуха будет «провал», что заметно снижает защитные свойства. Кроме того, нагревательные элементы будут обдуваться неравномерно, а это приводит к их более ранней поломке.
Обрешётка и напольное покрытие
Также покрасочная камера для автомобилей своими руками выполняется с учётом требований к обустройству пола. Необходимо сделать траншеи в готовом полу и накрыть металлической решёткой для повышения его уровня на 15 см, как минимум. Наземная полость станет местом для установки вентилирующего мотора.
Если подходящего пола в помещении нет, у вас два варианта.
- Если напольное покрытие сплошное, можно выкопать прямоугольную яму с углублением величиной в метр или две траншеи. При невозможности реализовать данный этап допускается настилание второго пола с отступом в 20 см. Вытяжка для покраски в гараже устанавливается именно в это пространство. Необходимо также предусмотреть вывод воздушных масс за пределы покрасочного бокса.
- Если смотровая яма уже присутствует, остается использовать металлическую арматурную решётку, чтобы накрыть углубление. Доски необходимо уложить под обрешетку в форме клиньев, при этом, к входу гаража должен сформироваться острый угол. Воздуховодная труба идёт наружу из подземной полости, они и будет выполнять функцию нижней вентиляции в помещении.
Требования к помещению покрасочных камер
Требования к помещению покрасочных камер Прежде, чем приниматься за процесс постройки покрасочной камеры, стоит определиться с помещением, которое соответствовало бы необходимым параметрам. Во-первых, стены такой камеры должны быть:
- моющимися
- огнеупорными
- герметичными
С этими тремя пунктами не должно возникать никаких вопросов. При этом стоит учитывать, что стены, изготавливаемые, как правило, из стали, должны быть изоляционными. Два слоя, из которых состоят стены камеры, следует заполнить безопасным теплоудерживающим веществом. Второе, о чем нужно позаботиться, – это пол. Обязательным требованием для пола камеры является нормальная циркуляция воздушных потоков. Именно с этой целью при проектировании покрасочной камеры пол стелют с несколькими слоями решетчатого покрытия, обеспечивающего воздухоотвод. В-третьих, об огнеустойчивом материале не стоит забывать также, проектируя входные и запасные двери. Дверь играет роль щита, оберегающего только что окрашенный автомобиль от пыли и других загрязнений с улицы, поэтому она должна быть максимально герметичной. При этом стоит помнить, что дверь должна быть легко открываемой для безопасности маляра, работающего в камере.

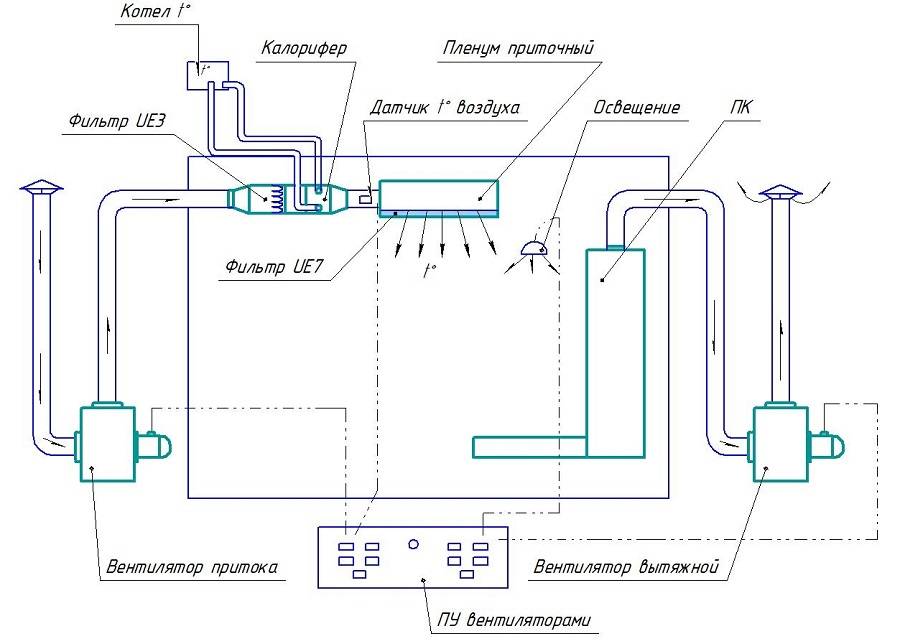

Принцип работы покрасочной камеры
В покрасочном боксе главный рабочий цикл – это обеспечение хорошей циркуляции воздуха:
- подача воздуха с улицы в камеру с предварительной фильтрацией;
- очистка воздуха, содержащего остатки лака и краски;
- выброс переработанного очищенного воздуха во внешнюю среду;
- нагрев поступившего воздуха до заданных параметров (20-30 градусов);
- сушка окрашенного изделия – непрерывная циркуляция воздуха камеры и его нагрев до 60 градусов.
Покрасочные камеры имеют ряд преимуществ по сравнению с обычными боксами. Профессиональный агрегат спроектирован таким образом, чтобы неочищенный воздух с улицы никак не мог попасть внутрь помещения – эту задачу осуществляют вытяжные вентиляторы, прогоняющие воздух из камеры в одном направлении.
покрасочная камера
Чтобы воздух оказался в боксе, он должен пройти через систему фильтров. Приточный вентилятор затягивает воздух и движет его так же в одном направлении.
Под бокс можно использовать помещение, в котором не установлена система отопления – ее заменит искусственный материал в стенах и тепловая пушка. А как из гаража сделать покрасочную камеру?
В этом случае пол желательно сделать из бетона или плотного металла, устойчивого к кислотам и растворителям. Если пол будет поднят, ко входу гаража нужно приделать подъездные мосты.
