Секреты выбора и установки на калитку пневматического доводчика

Варианты доводчиков

Уличный доводчик должен отвечать следующим требованиям:

1. Бесперебойная работа при температурных режимах от −50 °С до +50 °С.
2. Возможность установки направо и налево открывающуюся створку двери.
3. Должен обеспечивать комфортный угол открывания не менее 90°.
4. Работа механики обеспечивает силу закрытия двери не менее 50 Н.
5. Изделие не должно быть большим, комфортно размещаться в месте установки.

Если конструкция калитки предусматривает крепление на столбах без соединения верхней планкой, то следует обратиться к моделям, разработанным именно для таких условий эксплуатации.

Варианты конструкций

До похода в магазин за доводчиком на калитку следует рассматривать всевозможные варианты устройств. Для конкретных условий выбирают оптимальное сочетание функциональности, качества и цены.

Электрические

Электрический доводчик для калитки представлен совмещением в одном механизме функций доводки калитки в закрытое положение и запирающего устройства. Движитель – электродвигатель с редуктором, понижающим обороты.

Один из вариантов

Такой изделие имеет небольшие размеры, но при этом может исполнять дополнительные функции: фиксировать дверь в открытом положении, производить открывание с помощью дистанционного управления и прочие.

Дополнительные опции особенно актуальны для использования в семьях, где есть малолетние дети и люди с ограниченными физическими способностями. Электрические изделия находятся в высокой ценовой категории.

Пневматические

Разновидность доводчика, где плавное закрытие калитки производится за счет сжатия воздуха. Исполнительный механизм представлен цилиндром, поршнем, пружиной, уплотняющими элементами. При открытии створки поршень, перемещаясь, создает избыточное давление воздуха. Под его действием поршень перемещается в обратном направлении, створка принимает исходное положение, и таким образом калитка закрывается.

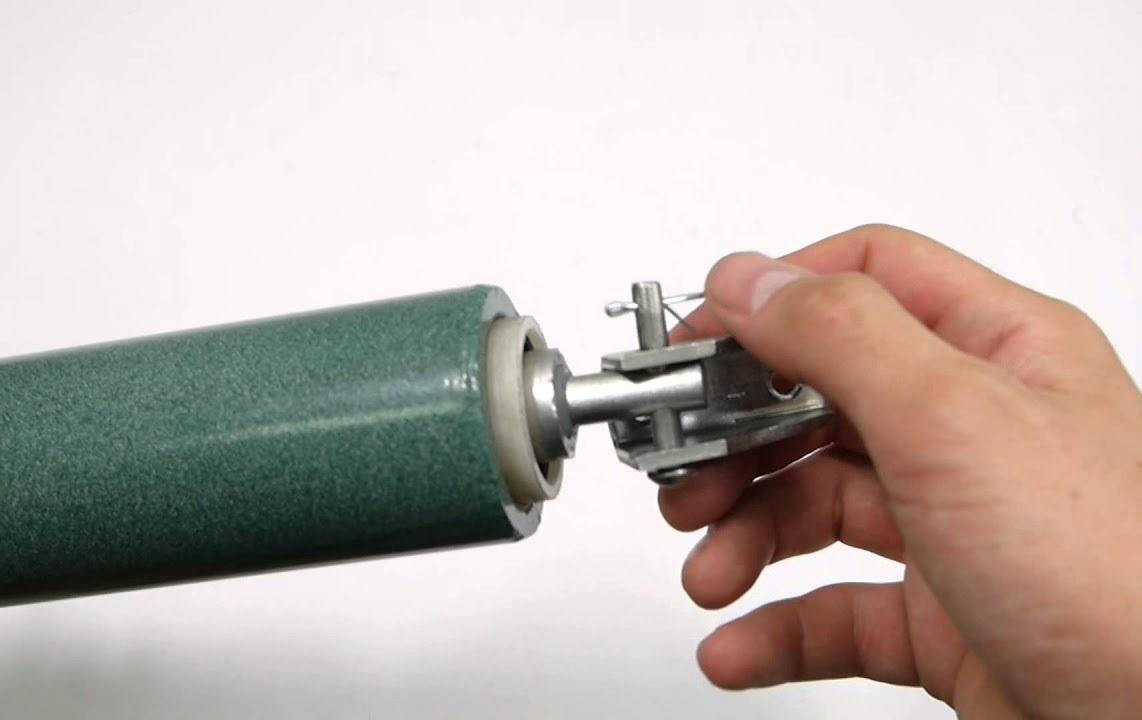

Пневматическая конструкция

Пневматические доводчики зарекомендовали себя положительно при эксплуатации в жестких условиях пониженной температуры, а также при летнем зное. Устройство используют как при горизонтальном, так и вертикальном расположении, при этом угол открытия может достигать 160°. Стоимость зависит от бренда производителя и основных характеристик, но основные представленные модели имеют бюджетную цену. Они доступны для семьи с любым достатком.

Гидравлические

Рабочей жидкостью этой системы представлено масло. При закрывании створки калитки поршнем сжимается пружина, и масло перемещается из одной камеры в другую.

Чертеж для сборки своими руками

При возращении пружины в исходное положение, то есть при закрывании двери, масло возвращается в первую камеру. Плавность хода регулируется увеличением или уменьшением диаметра пропускных каналов.

Для изготовления корпусов гидравлических устройств используют специальные алюминиевые и металлические сплавы, которые позволяют эксплуатировать доводчики при самых неблагоприятных погодных условиях.

Самодельные

Доводчики, изготовленные самостоятельно, не отличаются изяществом и безупречно плавной работой, но используются в домашнем хозяйстве давно.

Для дверцы из профильной трубы

К ним относят:

1. Пружинный самодельный доводчик. Его в основном устанавливали на деревянные калитки. Пружина крепилась к створке и опорному столбу. Для распахивания требовалось немалое физическое усилие, а если дверь не придерживалась при закрытии, то до упора она закрывалась быстро и неконтролируемо.
2. Трос. Стальной трос большого диаметра и длиной 30–40 см дополняют хомутами для крепления к столбу и створке калитки. Устанавливают при ее закрытом положении, предварительно сделав несколько оборотов троса. Принцип работы аналогичен пружинной системе доводки.
3. Автомобильный амортизатор для плавного закрывания багажника. Оправдывает установку только в варианте с легкими дверными створками. До установки разрабатывают чертеж крепления, учитывающий вынос штока и адаптацию крепления.

Морозостойкая конструкция

Выбор системы доводчика относят к личным предпочтениям хозяина домовладения. Но только его правильная установка обеспечит комфортный режим открывания калитки.

На что обратить особое внимание при покупке доводчика

Выбор уличного доводчика для ворот или калитки – не самая сложная задача, но все же следует учесть некоторые особенности. Иначе приобретенное устройство может не работать должным образом либо сломаться, проработав совсем небольшой срок.

Инструкция по установке и настройке

Основными параметрами, заслуживающими внимания, являются:

• мощность – это основной параметр доводчика. Устройство, обладающее малой мощностью, очень быстро выйдет из строя, если его прикрепить на большую, массивную калитку. Если же мощный доводчик окажется на легкой, небольшой калитке, то велика вероятность ее поломки, отрыва петель, выхода из строя запирающего устройства;
• наличие фиксатора – необходимо для того, чтобы на время оставлять калитку открытой. Это требуется, когда через проход заносят мебель и иные вещи, а также проходит большое количество людей. В данном случае отсутствие фиксатора приведет к неудобствам и повышенному износу механизма доводчика.

Способы размещения механизмов

Некоторые хозяева вместо фиксатора подкладывают под калитку подпорки из подручных средств. В этом случае существует риск создания чрезмерно сильного напряжения в цилиндре, что также сократит срок эксплуатации доводчика.

Всем нравится, чтобы открытая дверь после входа или выхода закрывалась автоматически, притом плавно и без грохота. Поэтому придуманы различные механические устройства, которые вместо человека выполняют эту работу. К числу таких механизмов следует отнести доводчик для калитки без верхней перекладины. Он обеспечивает створку входа на придомовую территорию всегда в закрытом положении.

Пример установки доводчика на калитку без верхней перекладины

Простейшая модель доводчика для калитки – это обыкновенная пружина, которую одним концом прикрепляли к двери, а вторым к столбу. Когда-то использовались громоздкие противовесы на гибком тросе, под тяжестью которых захлопывалась дверная створка. Для установки таких возвратных механизмов верхняя перекладина не нужна.

У современных моделей калиточных доводчиков этот недостаток исключён, а возвращение калитки в закрытое положение производится по одному и тому же принципу.

Створка под воздействием некоторого усилия человека открывается, при этом приводится в движение поршень, сжимающий пружину. Она незамедлительно разжимается, как только дверца освобождается от давления. Правда, сегодня инженеры создают доводчики с совершенно новыми и оригинальными способами автоматического закрытия дверей.

Механизм доводки для , у которой нет верхней перекладины, устанавливают одной частью непосредственно на створку, а второй на несущую опору, притом зачастую под открытым небом.
В связи с этим к уличному доводчику потребители предъявляют следующие требования:

• Удобство использования и соответствие нормам безопасности;
• Возможность регулирования скорости закрывания створки;
• Исправное функционирование при длительных механических нагрузках;
• Безотказная работа в любых температурных условиях;
• Устойчивость к коррозии при воздействии дождя и снега;
• Несложный монтаж механизма, не требующий специальных знаний и позволяющий установку его своими руками;
• Возможность его установки на калитку из любого материала;
• Цена, доступная практически каждому владельцу дачи или приусадебного участка.

Пластиковые ограждения для грядок и клумб

Технология монтажа доводящего устройства на уличные дверцы

Технология обустройства доводящего устройства просто, хотя и имеет ряд своих особенностей. Устанавливать автоматический доводчик можно как на металлические, так и на деревянные или металлопластиковые двери (калитки).

1. Начинать работу по обустройству доводчика необходимо с разметки рабочего пространства на полотне калитки, то есть надо определиться на какой высоте будет находиться устройство. В большинстве случаев для удобства в комплекте имеется трафарет, который приклеивают и приступают к следующему этапу.

Важно знать! Так как это уличное сооружение, то доводящий механизм, во избежание вандализма или того хуже – кражи, необходимо закреплять с внутренней стороны. В том числе это минимизирует воздействие внешней агрессивной среды

Если у Вас дверца открывается наружу, то на дверке мы закрепляем тягу, а сам тело доводчик располагаем на опорном столбе калитки.

Клейкий трафарет с намеченными прорезями для крепежных элементов

Если у Вас в наборе нет такого клейкого шаблона, то приложите инструкцию и насечками (если металл) или карандашом наметьте месторасположение крепежных элементов сначала на полотне калитки, а затем ответной планке. Если у Вас ж/б или кирпичный столб, то ответной планкой может стать оцинкованная пластина, закрепленная на столбы анкетированием и дюбелями. Просверлите отверстия по разметке при помощи дрели. Используйте сверла небольшого диаметра, дабы не сделать слишком большие сквозные дыры, которые впоследствии надо будет заделывать.

2. При помощи шурупов, саморезов или других крепежных элементов из набора закрепляем тело доводчик на калитке, аналогично фиксируем тягу доводчика на ответной планке столба. 3. Далее фиксируем рычаг и определяем его длину. Регулируем подвижную часть рычага таким образом, что бы она была перпендикулярна плоскости дверной коробки.

Фиксируем рычаг на корпусе тело доводчика

Закрепляем рычаг на тяге

4. До закрытия крышки корпуса доводчика можно определить скорость закрытия и работоспособность дверки.

Скорость закрытия можно отрегулировать 2 винтами регулировки скорости, сначала устанавливают скорость закрытия, затем скорость доведения.

• повернув винт регулировки по часовой стрелке — Вы уменьшите скорость закрытия и доведения;
• повернув винт регулировки против часовой стрелки — увеличите.
• 5. Закройте крышку корпуса и оденьте колпачок на противоположную часть поворотной оси.

Внимание! Если есть необходимость в том чтобы дверца могла оставаться в открытом положении, то выбирайте модель с функцией фиксации, то есть в положении дверки 90 градусов (полностью открытом) срабатывает «задержка», легко потянув их на себя – они закрываются

Преимущества

Установка пружинных моделей петель дает следующие преимущества:

• удобство пользования дверью даже с занятыми руками;
• сохранение тепла в помещении;
• обеспечение беспрепятственного массового прохождения людей;
• предотвращение сквозняков;
• самостоятельное закрывание двери.

Для легких дверных полотен пружинные петли могут заменить доводчик

Пружинные петли, установленные в помещении, дают следующие преимущества:

1. Сбережение тепла и отсутствие сквозняков.
2. Удобное использование дверей даже с занятыми руками путём их не задействования, что служит полезной функцией в ресторанах, барах, метро, медицинских учреждениях и офисах.
3. Предоставление беспроблемного прохождения в случаях массовых скоплений и большого количества людей.
4. Отсутствие надобности закрывания дверей, так как этот процесс происходит самостоятельно.
5. Возможность установить их самостоятельно.

Пружинные петли для дверей имеют ряд преимуществ

Выбор пружинных петель не представляется сложным. При выборе, следует учесть некоторые особенности и важные детали, как направление движения, нужно принимать к сведению ту желаемую сторону, куда будут двигаться двери – право/лево. Также возможно приобретение универсальных петель.

Ширина деталей отбирается согласно размерам дверного основания, на чем стоит предельно акцентироваться. Выдерживаемый вес петлей нужно определять сразу, ориентируясь на стандартные варианты (около 20-60 кг на петлю). Зная требующийся вес, возможно определить необходимое количество петель.

Видовые характеристики важны, петли способны иметь значительную разницу в длине и цвете. Часто встречающиеся размеры – 7,5х10х12,5 см, цвета бронза, латунь, хром, золото, никель. Также стоит учесть наличие способности контролирования скорости закрывания дверей и деталей, предоставляющих плавное и бесшумное движение.

Принцип действия доводчика

Работа механизма у разных моделей практически не различается. При открывании калитки человек прикладывает к ней определенное усилие. Это усилие передается на рычажную систему, приводящую в движение подвижный поршень. За поршнем находится пружина, которая сжимается, накапливая энергию для закрытия двери. Пружина начинает разжиматься в момент отпускания калитки. Разжимается она плавно благодаря наличию внутри механизма масла или воздуха. Имеется возможность регулировать скорость закрывания калитки.

Непосредственно перед закрытием механизм доводчика немного ускоряет движение дверного полотна для возможного защелкивания замка.

Важность регулировки

Очевидно, что какими бы ни были по типу доводчики дверей, регулировка параметров их работы имеет наиболее важное значение. Если со штатными агрегатами все понятно – установка и регулировка производится высококвалифицированными специалистами в заводских условиях, то с заменой устройства или с установкой универсального доводчика могут возникнуть определенные проблемы

Если со штатными агрегатами все понятно – установка и регулировка производится высококвалифицированными специалистами в заводских условиях, то с заменой устройства или с установкой универсального доводчика могут возникнуть определенные проблемы.

Лучше всего поручать подобную работу квалифицированным специалистам, которые не только способны профессионально установить достаточно дорогостоящее устройство, но и знают, как отрегулировать доводчик двери автомобиля наиболее оптимальным образом.

Варианты дверных доводчиков, которые можно изготовить своими руками

Простой доводчик своими руками легко сделать из куска резины. Эластичный материал удовлетворяет всем требованиям, предъявляемым к изделию: он растягивается и сжимается с силой, достаточной, чтобы вернуть дверь в нулевое положение. Плотность резины нужно подобрать в зависимости от веса дверного полотна: чем тяжелее оно, тем более толстую ленту нужно использовать для доводчика.

При установке приспособления концы ленты закрепляют следующим образом:

• первый — на раму на расстоянии 5-10 см от плоскости полотна, примыкающего к ней;
• второй — на само полотнище.

Другой вариант изготовления доводчика — гравитационный — подразумевает использование тросика с грузом. Конец шнура следует прикрепить к полотну в верхней части. Для надежности может быть использована металлическая пластина с отверстием: к нему проще привязать трос.

Для изготовления блочного механизма нужен кронштейн с осью (например, от сломанного ролика мебели или скейтборда). Если есть возможность использовать готовый блок, задача облегчается, но при его отсутствии можно поступить 2 способами:

• трос просто перекидывают через ось;
• изготавливают колесико с пазом для шнура и устанавливают его в кронштейн.

В последнем случае скольжение троса будет происходить легче. На свободный конец шнура можно будет прикрепить груз, достаточный для того, чтобы притянуть дверное полотно к раме.

У автолюбителей есть возможность сделать доводчик двери своими руками из подъемного механизма багажного отделения автомобиля седан или хэтчбэк. Этот агрегат отличается наличием функции амортизации и плавного открывания. Устройство нужно предварительно доработать, прикрепив к нему пластины с отверстиями для крепления к дверной коробке и полотну.

Легко изготовить и компактный доводчик из небольшого дырявого мяча из резины или медицинской груши:

1. Круглое резиновое изделие крепят к деревянной или металлической пластине с помощью шурупов.
2. Конструкцию нужно установить на раму снаружи, чтобы край мяча находился на уровне стыка коробки и полотна со стороны петель.
3. На открывающуюся наружу дверь вплотную к мячу установить металлический уголок, длина одной стороны которого равна диаметру мячика.

При открывании уголок будет сжимать мяч, выдавливая из него воздух. Расширяясь, мяч заставит дверь принять исходное положение.

Магнитная защелка более уместна на межкомнатной двери.Она не выполняет функцию доводки, но надежно удерживает створку в закрытом положении в случае небольшого сквозняка. Для изготовления конструкции необходим сильный магнит и стальная пластина небольшого размера. Детали крепят на раму и полотно так, чтобы при закрытой двери они накладывались друг на друга. Если толщина элементов слишком велика, то под них можно сделать выемки в деревянной двери.

Компания NOTEDO нашла решение вопроса

Ответ найден! Компания NOTEDO вышла из положения и начала поставки на Российский рынок пневматического дверного доводчика . Принцип работы этого доводчика поставлен на сжатии воздуха, как в газовых амортизаторах. При открывании двери, поршень в сжимает воздух в цилиндре, далле сжатый воздух давит на цилиндр, возвращая его в первоначальное положение. У доводчика есть регулировочный клапан для регулировки скорости закрывания двери, а также приспособление для фиксации двери в открытом положении (). Доводчик крепится с одной стороны на столб или стену при помощи кронштейна, с другой стороны при помощи “башмака” крепится к двери. По такому принципу доводчик можно крепить не только на уличные калитки, но и на любые двери, на которых нет возможности установить рычажный доводчик. Единственное условие – дверь не должна превышать максимальных параметров по весу и ширине.

Строительные технологии не стоят на месте, используемое оборудование также активно развивается. Так, ворота в частном строительстве все чаще и чаще оснащаются охранными видеосистемами, а доводчик уличный для калитки пришел на смену обычным пружинам.

Конструкция морозостойкого «швейцара»

Щадящая система закрытия позволяет продлить срок ее эксплуатации, а также предотвращает отказ в работе установленной на ней аппаратуры, который может произойти из-за резкого захлопывания дверей. Кроме того, калитками с установленными на них доводчиками просто комфортнее и безопаснее пользоваться, не нужно вздрагивать, когда в дверном проеме оказываются дети.

Преимущества использования

Уличный доводчик, благодаря устройству своего механизма, обеспечивает максимальную плавность при закрывании двери, делая этот процесс практически бесшумным. Можно сказать, что это устройство отличается своей универсальностью, поскольку с легкостью справляется с дверными полотнами независимо от их тяжести: материал может быть достаточно легким, оно может быть тяжелым деревянным или полностью металлическим.

Стандартная модель

Достаточное длительное применение подобных устройств позволило усовершенствовать их конструкцию, устранить дефекты в работе, если они встречались.

Особенности выбора

На выбор любого аппарата влияют его характеристики. Каждый из параметров зависит от требований к самому устройству, задач, с которым он должен справляться:

наиболее важный параметр – это мощность. Необходимо быть уверенным в том, что силы закрытия будет достаточно для веса полотна калитки. Как правило, оно довольно тяжелое, поэтому чем выше значение этого параметра, тем лучше. Также возможен вариант, при котором для обеспечения достаточной мощности применяется сразу два устройства;

Можно использовать попарно

возможность регулировки. Вполне вероятно, что после установки устройства на конкретной калитке, особенно если оно обладает высокой мощностью, потребуется его настройка исходя из тяжести полотна: от этого будет зависеть то, с какой силой и скоростью сможет закрываться дверь.

Регулировка доводчика на месте позволяет обеспечить более комфортные условия его эксплуатации, а также продлевает срок его работы, что немаловажно;

наличие фиксатора в положении «открыто». Нередко бывают ситуации, когда требуется оставить дверь в открытом положении: необходимо занести в дом большое количество вещей, приехали гости в большом количестве, и кто-то постоянно выходит за ворота и многие другие. В этом случае необходимы доводчики уличные для калитки с фиксатором, которые удерживает ее в открытом состоянии, препятствуют закрытию.

Наличие фиксатора на доводчике защищает его от быстрого выхода из строя. Как правило, для того чтобы дверь не закрывалась, под нее подкладывают какие-либо тяжелые предметы. Стремление механизма закрыть дверь приводит к возникновению постоянного напряжения в нем, пока она не закроется, что негативно сказывается на работе и долговечности устройства.

Морозостойкий уличный доводчик на калитку – устройство, которое предназначено для плавного и полного закрытия калитки (двери, ворот). Установка данного устройства позволяет автоматически, без осуществления каких-либо действий, закрывать двери. Домовладельцы, дачники и строители проявляют живой интерес к подобным современным конструкциям.

Такие приспособления играют важную роль в продолжительной эксплуатации

Устройство и принцип действия

Устройство прибора заводского изготовления достаточно сложно. Пружинный механизм работает на сжатие при открывании, а плавный ход при закрывании обеспечивается поршневой системой, заполненной маслом. Корпус механизма должен быть герметичным. Сделать такое устройство своими руками достаточно трудно.

Самодельный доводчик на дверь, созданный своими руками, как и прибор заводского изготовления, может быть основан на упругости материала. Но в домашних условиях проще изготовить накладку, которая действует по принципу пружины, растягиваясь при открывании двери. Возвращение доводчика в исходное положение притягивает полотно двери к раме, закрывая ее.

Не менее просто устроена и гравитационная конструкция. Принцип работы дверного доводчика с грузилом состоит в том, что дверь возвращается на место под воздействием гравитации, оказывающей давление на утяжелитель, который тянет полотно в закрытое положение.

Виды доводчиков и способы их установки

Рассмотрим все виды дверных доводчиков:

1. Стандартный доводчик. Характеризуется верхней установкой. Существует два метода такой установки. В первом – монтируем доводчик на дверную коробку, к полотну крепим рычаг. Во втором – доводчик крепим на полотно, рычаг к дверной коробке. Доводчик крепится по направлению открытия двери:

• от себя – на коробку;
• на себя – на дверное полотно.

Третий вариант заключается в установке доводчика на дверное полотно, а рычаг монтируем специальной пластиной к коробке.

1. Напольный доводчик. Используется для установки дверей, в которых петли не предусмотрены. Монтаж этого вида доводчика осуществляется в самом полу, в приготовленном заранее углублении. По такому же принципу производится крепеж верхней части двери. Сравниваем их по уровню, несовпадение сулит быструю поломку.
2. Встраиваемые доводчики со скрытой установкой. Представлены петлями-доводчиками, монтируются по принципу обычных навесов, скрытые доводчики верхнего монтажа, нуждаются во врезке в дверное полотно. Это не составит особого труда, устанавливать механизм нужно в два паза: в верхней и нижней части дверной коробки. Важным моментом будет размер ширины зазора, между дверной коробкой и полотном.

Прежде чем рассмотреть, как установить доводчик на пластиковую дверь, мы разобрались с их видами. Самым распространенным является верхний доводчик, его и будем разбирать в дальнейшем.

Ремонт механизма

В случае капитальной поломки механизма выгодней приобрести новый, нежели заморачиваться с ремонтом испортившегося. В этих устройствах обычно не предусмотрена замена деталей. Но если неисправность мелкая, может быть, вы сможете исправить ее своими руками.

Возможен ли ремонт доводчика

Сергей Свистунов
Строитель со стажем, редактор информационного портала Zaborchik.com

Зимой возможно повреждение корпуса. В этой ситуации сначала оцените масштаб поломки. Если трещина небольшая, заклейте ее герметиком. Если же повреждение велико, ремонт невозможен, поможет только замена. Монтаж и обслуживание доводчика не требуют большого опыта мастера.

— Сергей Свистунов Строитель со стажем, редактор информационного портала Zaborchik.com

НОРА-М 202

Если эксплуатировать механизм согласно написанным в инструкции условиям, он будет функционировать так, как вы его настроили.
