Петли для гаражных ворот и их установка

Выбор механизма

Основные виды гаражных петель

Стремительный технический процесс затрагивает многие аспекты нашей жизни, и даже петли для деревянных ворот (как и металлических) не являются исключением. Если раньше фурнитура для гаражных дверей была очень простой и однообразной, то сегодня можно найти множество видов различных петель, которые отличаются своими особенностями и достоинствами.

В таблице представлены основные виды.

Шарнирные петли. В середине изделия, выполненного из стали, находится шарик, благодаря которому и осуществляется движение петли. Более подробно данный вид будет рассмотрен ниже.

Цилиндрические. Также эта фурнитура называется петлями с подшипником. Она крепится к специальной опоре посредством сварки металлов. Ввиду особенностей конструкции и крепления на воротах, цилиндрические петли с опорным подшипником хорошо подходят лишь для распашных ворот с небольшой массой – суммарная нагрузка не должна быть более 400 килограмм на каждую петлю. В противном случае высока вероятность поломки.

Цилиндрические усиленные. Эти приварные петли являются улучшенным вариантов рассмотренных ранее петель – они отличаются более усовершенствованной структурой и оптимальным распределением нагрузки. Максимальная масса, которую может держать одна такая петля без каких-либо последствий составляет порядка 600 килограмм, поэтому усиленные цилиндрические петли можно использовать для монтажа тяжелых ворот.

Сквозные. В том случае, если петли для гаражных ворот по определенным причинам нельзя установить путем сварки или привинчивания к поверхности, используются петли сквозного типа. Для установки такой фурнитуры в конструкции ворот высверливаются на всю длину монтажные колонны, в которые продевается часть петли. После этого она прочно закрепляется при помощи гаек подходящего размера. Из-за такой схемы крепления сквозные гаражные петли рассчитаны на нагрузку не более 200 килограмм.

Накладные. Это наиболее востребованные среди владельцев гаражей петли для ворот, которые получили такую популярность благодаря своей высокой надежности, прочности и износостойкости. Еще одно достоинство накладных петель – полное отсутствие скрипа при открывании и закрывании створок. Такая фурнитура полностью берет на себя нагрузку от дверных створок и не дает им провисать. Также накладные петли еще и взломостойкие.

Кованые. Это старинный вид гаражных петель, который появился на свет многие столетия назад и применялся для удержания створок деревянных ворот. Несмотря на это, петли кованого типа часто используются и сейчас, в том числе и для создания дизайнерских решений. Некоторые современные модели кованых петель ничуть не уступают другим.

Какие петли на ворота выбрать из такого разнообразия? Если у вас уже плывет перед глазами от широкого ассортимента современных магазинов, читайте дальше, чтобы узнать правила выбора.

Почему шарнирные петли так хороши

Нельзя не отметить тот факт, что шарнирные воротные петли отличаются высокой популярностью. Она во многом обусловлена многочисленными достоинствами таких петель, которые приведены ниже:

• Легкость, плавность и бесшумность поворота при условии регулярного смазывания.
• Шарнирные петли для металлических ворот обладают высокой стойкостью ко взлому.
• Способность выдерживать большую нагрузку, особенно у петель с большим шарниром.
• Отсутствие вероятность самопроизвольного закрывания и открывания (при условии правильной установки ворот для гаража в вертикальной плоскости).

Указанные выше положительные качества позволяют устанавливать шарнирные петли на ворота из профнастила. Так, шарниры, которые устанавливаются внутри петель, изготавливаются из прочных и надежных металлов с достойными эксплуатационными характеристиками. Благодаря этому увеличивается не только возможная нагрузка на петли со стороны тяжелых дверных створок ворот, но и продолжительность их службы.

Цилиндрические гаражные петли разных размеров

Важно правильно подобрать количество и параметры шарниров, исходя из массы двери ворот, например:

• Для легкой калитки из профнастила достаточно одного шарнира на петлю с диаметром 25 мм.
• Для стандартной воротной двери придется выбирать петли с шарнирами диаметром от 35 мм.
• В случае, если планируется установить массивную гаражную дверь, необходимо увеличивать не только диаметр шарнира, но и количество таких шариков в одной петли (до 2-3 штук на створку).

Технология процесса

Устанавливаем платики

У многих неопытных сварщиков возникают определенные сомнения по поводу возможности приваривания цилиндрических петель к плоской поверхности. Не стоит сомневаться – эта процедура с круглыми петлями выполняется куда легче, чем с квадратными и шестигранными.

Для того чтобы правильно приварить круглые петли, необходимо позаботиться об установке платиков – они привариваются к самим петлям при помощи сварочного аппарата. Необходимо сделать это ровным швом. Путем приваривания платиков к петлям организуется удобная площадка для установки петель на сами ворота. Эти незаменимые элементы подбираются в соответствии с массой ворот и прочностью материала, из которого изготавливаются платики.

Усиление петель платиками

Некоторые мастера приваривают петли без использования платиков. Такой вариант также возможен, однако благодаря их применению крепление является более надежным.

Устанавливаем ворота

Перед тем, как варить петли на ворота, створки ворот необходимо правильно расположить в проеме гаража или забора. Сложность процедуры заключается в том, что ворота следует размещать в проеме до приваривания петель, то есть фактически на глаз. Чтобы расположить ворота максимально точно, необходимо воспользоваться строительным уровнем и большим терпением. Регулировка положения ворот должна осуществляться столько раз, сколько необходимо до достижения ровного положения створок. Только после точного размещения можно выполнять приваривание.

Воротные петли с приваренными платиками

Привариваем петли к воротам

Теперь разберемся, как правильно приварить петли на ворота. Несмотря на кажущуюся сложность этой процедуры, ее вполне реально выполнить при должной сноровке и терпении. Приваривание петель на ворота гаража выполняется в несколько последовательных шагов, указанных ниже:

1. Намажьте гаражные петли с приваренными платиками солидолом, чтобы обеспечить их плавный ход после установки. Также подготовьте тонкие подкладки под петли – их толщина не должна превышать 5 мм. Они необходимы прежде всего для круглых петель.
2. Произведите правильную разметку полотна под петли. Так, необходимо наметить отступы от краев на 25-30 см. Разметка наносится строительным карандашом.

Подготовленные платики

1. Приварите петли к дверному полотну. Для этого первоначальным образом приварите штыковые части петель, поначалу лишь слегка прихватив их сваркой, после чего варите металл по направлению снизу-вверх, обеспечивая при этом максимально ровный шов.
2. После приваривания первого шва на всех петлях, необходимо при помощи уровня (для этих целей лучше использовать строительный) следует проверить правильность открывания и закрывания ворот. Если дефекты не обнаружены, можно продолжить.

Приваренная к воротам железная петля

1. После того, как установка петель на ворота путем приваривания завершена, нужно аккуратно обработать все сварные швы шлифовальной машинкой. Последний этап – покраска ворот и петель любым понравившимся вам цветом. На этом все!

Как видите, самостоятельное крепление петель ворот не являются такой сложной задачей, невыполнимой в домашних условиях. Достаточно иметь под рукой необходимое оборудование и неукоснительно соблюдать указанные в данном руководстве рекомендации к действию.

Если вы устанавливаете петли для ворот гаража, приваривайте их таким образом, чтобы двери открывались наружу. В противном случае после снегопада возникнут большие проблемы.

Применение внутренних петель

Несмотря на некоторые разногласия среди пользователей по поводу скрытой фурнитуры для гаражей, внутренние петли отличаются следующими преимуществами:

1. Более высокий уровень безопасности и взломоустойчивости, что особенно актуально, если в гараже у вас хранится весьма дорогое и ценное для вас имущество.
2. Длительный срок службы, который на практике исчисляется многими десятилетиями.
3. Высокая устойчивость к нагрузкам, благодаря которой на скрытые петли можно без особых последствий для общей конструкции навесить двери массой до 400-500 кг каждая.

Если вы цените безопасность своего имущества, скрытые петли станут для вас отличной инвестицией и обеспечат вам спокойствие за свои владения.

Внутренние петли для гаража

Как правильно приварить петли на металлическую дверь в домашних условиях

Монтажные работы по установке элементов крепления металлических дверей требуют ответственного подхода. Это обусловлено массой конструкции, отсутствием возможности внесения корректив путем исправления допущенных ошибок в процессе сборки. Актуально выражение: «семь раз отмерь, а один — отрежь», так как «отмерь» — это толстый железный металл, а «отрежь» – это «болгарка» или сварочный аппарат. Ошибки монтажа недопустимы из-за катастрофичности последствий.

Общий вид металлических дверей

Инструменты и материалы

Для проведения монтажных работ по креплению петель на металлические полотна дверей необходимо заблаговременно привести в рабочее состояние следующие инструменты, а так же комплектующие материалы:

• сварочный аппарат,
• электроды соответствующего размера,
• комплект защитной одежды для проведения сварочных работ,
• угловая шлифовальная машинка («болгарка») с комплектом расходных материалов виде обрезных и заточных кругов по металлу,
• щетка для обработки поверхностей, бумага наждачная, напильник, молоток,
• измерительные приборы (рулетка, линейка, уровень),
• элементы навески (петли, при необходимости дополнительные полки креплений).

Инструменты и принадлежности

Немного о петлях

Выбор петельных групп для крепления металлической двери является важным и ответственным мероприятием. Недостаточная прочность последних приведет к деформации и невозможности правильного закрывания и открывания дверного полотна, невозможности работы запорного механизма.

Важно! При определении количества петель следует учитывать, что их распределение и размер прямо пропорционален весу и площади полотна (полотен). Рекомендуют использование петель с некоторым запасом прочности, обязательным наличием шарнира как элемента поворотного механизма

В настоящее время производители и частные мастера, качество работы которых не уступает заводским, производят следующие виды петельных групп:

• цилиндрические,
• шестигранные,
• квадратные,
• комбинированной формы, в том случае если к ним приваривают дополнительные пластины для увеличения площади сварочной поверхности при чрезмерном весе дверного полотна.

Металлические петли

Следует отметить, что в домашних условия возможно, подобрав материал для пластин (платиков), усилить крепление любого размера петельной группы, применив технологию соединения путем сварки. Для этого необходимо:

• закрепить два платика горизонтально с зазором между ними не менее 2 мм,
• сверху уложить петлю, проверить соответствие осей, приварить одну сторону рабочим швом, второй платик необходим как опорный,
• повторить мероприятия для второй стороны петли,
• приваренный элемент обработать с помощью «болгарки», напильника, шкурки.

Варианты монтажа системы

Методика согласования расположения петельных групп, порядок и сложность монтажа, во многом зависит от того, установлен ли дверной металлический коробк предварительно или предполагается его крепление в проем вместе с дверью.

Как приварить петли на дверь или калитку

Установка металлических дверей, а также дверей ворот и калиток требует приварки петель к дверному полотну и коробке. Как подобрать петли для монтажа, как приварить петли своими силами и какое оборудование потребуется для работы – ответы на все вопросы можно найти в этой статье.

Монтаж петель методом сварки

Выбор петель

Правильный выбор петель для металлических ворот, калиток и дверей должен основываться на нескольких факторах:

• определении и подборе вида петли,
• определении количества и габаритных размеров петли.

Виды петель

В первую очередь петли приварные различаются по форме. Они могут быть:

• цилиндрические. Разновидностью этой группы является приварная каплевидная петля,
• квадратные. Применяются крайне редко. В настоящее время практически не производятся,
• шестигранные.

Основные виды приварных петель, различающихся по форме

Все приварные петли могут быть дополнительно оснащены шариком, выполняющим роль подшипника. Шарик облегчает открывание двери и снижает силу трения, которая негативно влияет на сроки использования фурнитуры.

Приварная петля, оснащенная шариком-подшипником

Также в продаже можно найти усиленные приварные петли, которые применяются для установки на металлическую дверь большого размера или веса. Дополнительные пластины позволяют равномерно распределить нагрузку на петлю, что увеличивает срок службы изделия.

Приварная петля, дополненная металлическими планками

Какое количество петель требуется установить

Количество и габаритные размеры петель подбираются в зависимости от веса дверного полотна. Чем больше вес двери, тем больших размеров требуются петли, а также увеличивается их количество.

Таблица для выбора размеров и количества дверных петель

Монтаж приварных петель

Рассмотрим, как правильно приваривать петли. Для этого последовательно надо пройти три основных этапа:

1. подготовка оборудования и материалов, требующегося для работы,
2. подготовка металлической поверхности для сварки,
3. приварка петель на дверь.

Инструменты и материалы

Перед тем, как правильно приварить петли на металлическую дверь, ворота или калитку, нужно подготовить необходимые для проведения работы материалы:

• петли, подобранные по всем правилам, указанным выше,
• металлические пластины (если приварка петель производится с усилением конструкции пластинами). Размеры пластин подбираются исходя из веса дверного полотна. Чем больше масса двери, тем большего размера пластины требуются. Например, гаражные петли на ворота стандартных размеров (приблизительно 2,5*2,5 м) привариваются на металлические пластины размером 80*80 мм,
• электросварочный аппарат,
• сухие электроды. Для проведения работы достаточно иметь электроды диаметром 3-4 мм,
• щетка с металлической щетиной для предварительной очистки рабочей поверхности,
• средства индивидуальной защиты мастера.

Еще пара полезных советов

Рекомендации специалистов помогут качественно приваривать навесы:

• петли на гаражные ворота лучше устанавливать, положив их на землю;
• вертикальные швы выполняются снизу вверх не давая стекать расплавленному металлу;
• для удобного закрывания створок под нижней петлёй перед приваркой помещается подложка.

Процесс приваривания петель несложен, но не стоит надеяться на точность своего глазомера. Лучше семь раз перепроверить измерительными инструментами, чтобы не пришлось всё переделывать. Торопливость при опробовании ворот, не дожидаясь полного остывания сварных швов, тоже приведёт к повторному выполнению работы.

Технология приваривания петель

Чтобы правильно произвести приваривание петель, необходимо выставить полотно ворот строго по уровню. Лучше всего воспользоваться лазерным уровнем, так как обычный пузырьковый инструмент может давать погрешности. Ворота фиксируются при помощи подставок и клиньев в неподвижном положении. Так они будут стоять и после наваривания на них петель. После этого к ним прикладываются петли с платиками, которые должны располагаться на одной оси. Рекомендуется отметить места нахождения платиков.

Способы монтажа ворот

Петлевые навесы приварить к воротам или на калитку можно двумя способами:

1. Вначале привариваются крепления к полотну ворот, а затем — к опорным столбам. Рекомендуется начинать работу с крепления нижней петли. Сложнее всего выполнить вертикальный сварной шов между пластиной и основным металлом. Следует выполнить несколько прихваток, а затем убедиться в нормальной работе створки ворот. Прихватки выполняются в следующей последовательности:

1. Сверху.
2. Снизу.
3. По центру.
4. В центре первой половины шва.
5. В центре второй половины шва.

Так прихватываются обе петли. Если после этого створка закрывается и распахивается нормально, создается сплошной шов. Движение электрода при создании вертикального шва должно быть направлено снизу вверх. Далее обвариваются горизонтальные швы. После приваривания нижней петли производится дополнительная проверка осевого крепления верхнего крепления, так как в процессе сварки могла произойти подвижка полотна.

1. Как приварить петли в другой последовательности? Многим именно этот способ покажется наиболее приемлемым. Нижние части петель с платиками привариваются вначале к опорным столбам. Затем в них вставляются верхние части с шариками. После этого полотно ворот выставляется по месту. Платики плотно прижимаются к полотну, после чего обвариваются.

Когда монтаж ворот закончен, сварные швы очищаются от окалины и шлифуются болгаркой. До полного остывания сварных швов открывать ворота запрещено.

https://youtube.com/watch?v=kUvIyccFZRU

Привариваем петли своими руками

Как вы знаете чтобы для ворот бывают самыми разными и приваривать к ним петли также следует по-разному. Далее, вы узнаете, как производить закрепление петель на круглом и квадратном столбе. Также расскажем вам как устанавливаются скрытые внутренние петли на ворота или калитку и как приварить петли на воротах из профильного листа.

Устанавливаем навесы на круглый столб

Чтобы навесы нормально функционировала на круглом столбе, её необходимо чуток отодвинуть от него. Для этого лучше всего подложить под неё небольшую пластинку из металла, толщиной около двух-трёх миллиметров.

При приварке навесов к круглому столбу, выдвиньте их наружу на 5 мм на нем и на калитке. Так вы уберете щель между ними при закрывании.

Также от середины столба петля должна выходить к наружной стороне на пять-шесть миллиметров. Тогда ворота будут установлены точно посередине, а петля сможет ходить по своей оси без заеданий и очень плавно.

Привариваем завесы на квадратной опоре

Здесь уже необходимо устанавливать петлю заподлицо. Делать подкладку необязательно, но лучше перестраховать себя и сделать это. Сначала прикладываете петлю, и прихватываете её несколькими точками, чтобы она самостоятельно держалась.

Варить нужно снизу вверх мелкими прихватками и соблюдать очередность выполнения работ.

После этого берёте ровный деревянный брусок или металлический уголок и по нему выравниваете петлю, чтобы она стояла ровно, попутно проверяете всё отвесом.

Для исключения возможных сварочных деформаций навесы должны привариваться к полотну и коробке «крест-накрест».

После того как обе петли закреплены, следует надеть ворота и проверить их ход, если всё в порядке продолжаете сварку. В конце швы зачищаете болгаркой и можете их покрасить.

Установка скрытых внутренних петель

Если вы хотите убрать петли из виду, сделав свои ворота более привлекательными, тогда следует использовать специальные скрытые петли для внутренней установки. Но проделать установку таких петель довольно сложно и вам необходимо обладать мастерством и сноровкой в сварочном деле, если вы непрофессиональный сварщик со стажем, тогда у вас не получится осилить такую работу.

Лучше всего доверьте процесс профессионалу, тогда монтаж будет сделан качественно и ворота установятся надёжно и надолго. Конечно, за такую работу необходимо будет заплатить деньги, но качество того стоит.

Устанавливаем на забор из профильного листа

Процесс установки петель на таком заборе несколько отличает от стандартного, хотя в нём также нет ничего сверхсложного и трудоёмкого, вам необходимо только запастить желанием и стремиться получиться максимально качественный результат от проделанной работы.

Металлические петли для ворот из профнастила

Итак, весь процесс монтажа состоит из таких этапов:

• Делаются две небольших перемычки, выставляете их параллельно длинным сторона и закрепляете сверху и снизу соответственно.
• Расстояние между этими перемычками сделает сделать так, чтобы можно было установить три таких элемента.
• К установленным перемычкам привариваем наши петли.
• Профильный лист необходимо прикручивать уже поверх установленных петель, так как при сварочных работах он попросту может обгореть и потерять свой привлекательный внешний вид. Лучше всего для таких целей подойдут петли для гаражных дверей.

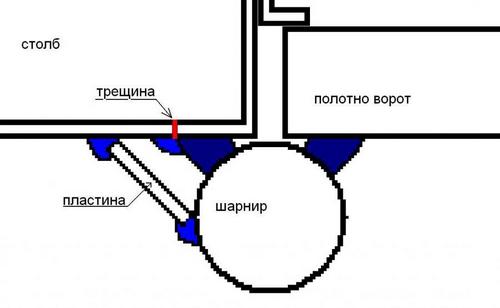

Зачем применяются монтажные пластины

Такие пластины помогают упростить работу и облегчают нагрузку на завесы. Они привариваются заранее ещё начала установки самих петель.

Размеры, форма и толщина таких пластин будут зависеть от параметров ворот, которые будут установлены. Помимо облегчения нагрузки и монтажа, такие элементы могут выполнять декоративные функции.

Как приварить петли вертикально. Как правильно приварить петли к воротам — пошаговая инструкция и рекомендации

Монтаж ворот — сложный и кропотливый процесс. От правильности его выполнения зависит плотность прижима створки, надежность конструкции. Одним из ответственных этапов является установка поворотных элементов. До того, как приварить петли к воротам, необходимо подобрать соответствующую модель и адаптировать ее согласно характеристикам готовой конструкции

Выбор и подготовка петель

Для относительно небольшой створки массой до 200 кг подойдут обыкновенные цилиндрические петли. Количество на одну сторону – от 4-х и более

Важно правильно рассчитать нагрузку. Для поворота штифта в заводских моделях предусмотрен подшипник

Если его нет – нужно установить стальной шарик.

Суть модернизации заключается в увеличении площади контакта петлевой группы с плоскостью ворот и опорных столбов. Для этого нужно сделать следующее.

1. Выбор платиков. Это пластины, обеспечивающие надежное крепление петли к полотну.
2. Размер пластин зависит от массы створки. Толщина должна быть не менее 3 мм.
3. Длина платиков не должна препятствовать нормальной работе створки.

По завершении этого процесса можно приступать к сборке конструкции.

Методика крепления к воротам

Петли привариваются на готовую створку. Они должны фиксироваться на опорной раме, запрещен монтаж на металлические листы обшивки. Оптимальный вариант сборки — при установленных опорных столбах. Могут возникнуть сложности с фиксацией ворот в рабочем положении. Для этого можно использовать дополнительные подконструкции.

Рекомендации по установке петлевой группы:

• зазор между опорной стойкой и рамой створки – до 5 мм;
• предварительно делается разметка с учетом того, что петли должны находиться на одной оси;
• часть петлевой группы со штифтом располагается снизу, его направление – вверху;
• сначала делается пробное приваривание максимум на три точки, рекомендуется начать с нижней петли;
• после этого проверяется правильность работы ворот – они должны свободно открываться, закрываться, контролируется зазор, отсутствует самопроизвольное движение створки независимо от ее положения;
• окончательная сварка пластин по периметру, после остывания – удаление окалины и очистка поверхности.

Со временем створка может просесть или поменять свое положение. Если зазор не компенсирует это — необходимо переделать монтажные узлы. Для решения подобной проблемы рекомендуется применять петли с функцией регулировки.

Материалы и инструменты

Для качественного выполнения работы потребуются профессиональные инструменты

Сварочный аппарат может быть любой, важно, чтобы он обеспечил достаточную мощность для формирования дуги. Это зависит от толщины металла и диаметра используемых электродов

Помимо сварочного аппарата потребуются такие инструменты и расходные материалы:

• защитная маска сварщика;
• измерительный инструмент: линейка, рулетка, строительный уровень;
• смазка для петель – солидол или аналогичный ему по свойствам состав;
• болгарка потребуется для зачистки сварочных швов и демонтажа неправильно установленной петлевой группы.

Опорные столбы лучше всего сделать из профильной трубы квадратного или прямоугольного сечения. Это обеспечит надежность конструкции и облегчит процесс монтажа полотна.

Рекомендации по установке

Надежность ворот напрямую зависит от соблюдения правил технологии их монтажа. Сначала крепятся опорные столбы. Если полотно будет изготавливаться самостоятельно – габариты рамы определят только после первого этапа

Важно помнить о технологическом зазоре

В нижней части расстояние до поверхности грунта должно быть не менее 100 мм. Это нужно для компенсации возможного проседания конструкции. В качестве материала обшивки можно использовать профнастил. Для надежной фиксации профнастила привариваются дополнительные ребра жесткости. Дополнительно можно предусмотреть небольшую калитку. Альтернатива – сделать ее отдельно, если позволяет ширина монтажного проема.

После приваривания петель поверхность зачищается от ржавчины, наносится слой грунтовки и краски. Во избежание посторонних звуков при открывании шарниры смазываются солидолом.
