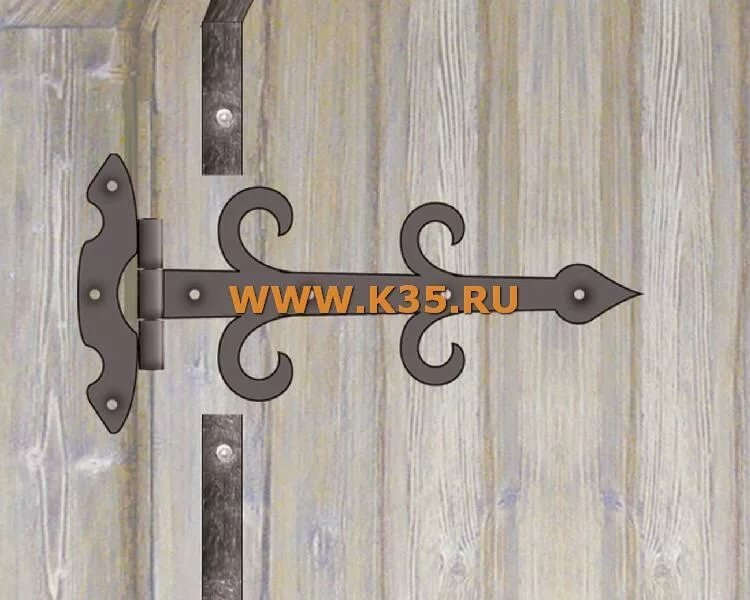

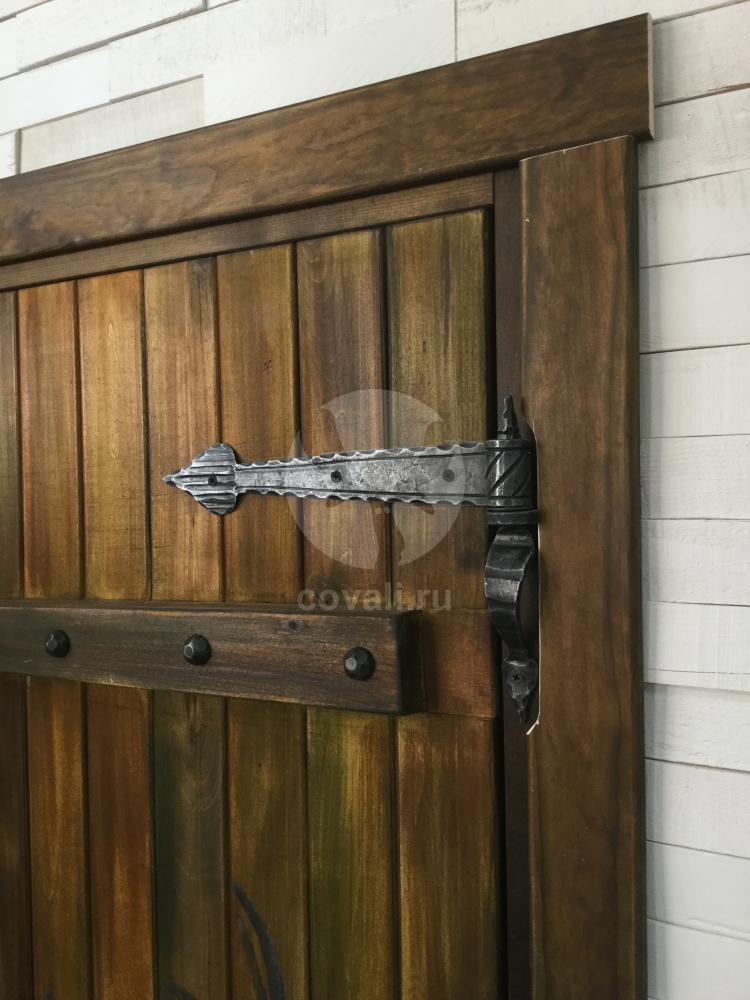

Петли для деревянных распашных ворот: стрела и кованые амбарные

Нетрадиционные шарниры

Оригинальное применение нашло цилиндрическое соединение в изготовлении мебельной продукции. Дверцы, жалюзи, декоративные перегородки, собранные из реек, стали доступными с появлением на рынке деревообрабатывающих фрез. Наличие небольшого станка поможет легко изготовить шарнирное соединение своими руками.

Проход кромочной фальцевой фрезой формирует черновой паз на одной из узких граней деревянной рейки. Затем его проходят пазовой фасонной фрезой для получения фигурной канавки.

С другой стороны формируется шип. Его получают двумя чистовыми проходами. Поможет изготовить цилиндрическое шарнирное соединение фреза кромочная фигурная. После скругления кромок рейка принимает законченный вид.

Поочередно закрепляя на фрезерном станке соответствующую фрезу и пропуская вдоль нее деревянную заготовку, выполняют изготовление шарнирных соединений. Собрав рейки шип-в-паз, получают гибкий листовой материал, способный в зависимости от ширины деталей и плотности соединений сворачиваться в трубку до 15 см в диаметре.

Трубные шарниры по своему устройству имеют много общего с ШРУСами: две сферические обоймы, между которыми в канавках расположены шарики, удерживаемые сепаратором. Использование фторопластового кольца обеспечивает радиальное уплотнение соединения. Внутренняя обойма подсоединена к одному концу трубопровода, наружная – к другому.

Таким образом, оба трубопровода имеют возможность свободно вращаться во все стороны друг относительно друга. Взаимную фиксацию обойм обеспечивают шарики, находящиеся между ними.

Правильно привариваем петли

Выбирая петли, обязательно учитываем характеристику материала калитки, ее длину и вес. Грамотный подход поможет выполнить работы качественно.

Привариваем петли к круглым столбам

Не каждый сварщик понимает, как правильно приварить петли на ворота и калитку: круглые столбы имеют свои особенности. Сначала должны привариваться специальные пластины к петле, а производится это при помощи сплошного ровного сварного шва.

Сварка всегда выполняется на месте, где будут устанавливаться распашные ворота. Чтобы вертикально установить створки, нужно использовать отвес. Иными словами, двери должны стоять именно так, как они останутся потом. Обязательно проводятся точные замеры, чтобы избежать различных дефектов.

На видео рассказывается, как правильно приварить петли на ворота и калитку своими руками.

Наиболее трудозатратное в данном процессе – это вертикальные швы: без пластинок их не выполнить. Сначала приваривают нижние петли. Штыковая часть крепится при помощи аккуратных движений электрода сверху вниз.

Он покажет нахождение оси, при отсутствии перекосов продолжаем. Рассмотрим этапы сварочных работ:

створки должны стоять вертикально, отвес поможет проверить расположение;
требуется убедиться, что петля расположена параллельно краям створки;
затем привариваем петли к столбам, к полотну конструкции, после этого болгаркой хорошо зачищаем швы.

Привариваем петли к воротам из профнастила

Если выполнены ворота из профнастила, тогда нужно:

Сделать перемычки, параллельные верхней части.
Осуществить их фиксацию.
Своим расположением они должны делить полотно на три равные части.
Приварить элементы.
Прикрыть их профнастилом.

Установка петель на забор из профиля немного отличается от классического варианта, который не имеет каких-либо дополнительных сложностей и не требует излишних усилий. Но придется выполнить такие работы:

изготовить две небольшие перемычки, которые вставляются параллельно длинным сторонам и закрепляются сверху и снизу;
расстояние должно быть для трех таких деталей;
к перемычкам привариваем петли.

Профиль прикручивается на уже установленные элементы. Если сделать это раньше, то при проведении сварки он выгорит, потеряет эстетический вид. Для выполнения таких работ наилучшим вариантом будет использование петель для дверей гаража. Каждая приваренная петля способна выдержать достаточно большую нагрузку.

Привариваем петли к каменному забору

Монтажные пластины упрощают выполнение задачи: благодаря им нагрузка на завесы уменьшится. Прежде чем их крепить, нужно учесть параметры калитки. Использовать нужно такие пластины, размеры, форма и толщина которых будут соответствовать весу и качеству створок. Монтажные пластины могут также выполнять декоративные функции.

Сварка петель на ворота предполагает крепление между собой двух металлических предметов. А если забор выполнен из камня или кирпича, то необходимо очень внимательно высчитать размеры и вес калитки. После этого устанавливаются опорные столбы. В качестве опор применяются швеллеры или двутавровые балки, они и держат в конечном итоге створки.

Правильная установка закладных деталей

Рассмотрим очередность выполняемых работ:

Если куплены прямые детали, то их приваривают сначала к створкам, пока они лежат на земле.
Створки устанавливают вертикально возле столбов и прихватывают снизу петли.
Затем одевают их на приваренные нижние части петель.
В подвешенном состоянии нужно попытаться открыть створку.
Если створки работают без нареканий, то делают еще несколько приварок на петлях.
Затем створки закрывают, подставляя под них что-то устойчивое, чтобы в дальнейшем они не провисли.
После окончания работ швы нужно зачистить при помощи болгарки.

В случае неправильного крепления петель ворота поведет, и они не будут открываться. Каменные столбы, на которые будут вешаться полотна, должны иметь внутри толстую трубу. К этой трубе привариваются прутья или куски арматуры. Они будут служить закладными. В бетон или камень их можно легко вкрутить или вбить.

Специалисты уверены, что сварку лучше прятать внутри кладки. Лучшим способом считается именно забивание или вкручивание прутов либо арматуры через отверстия. Столб необходимо просверлить именно вертикально. Если же сделать это горизонтально, то прослужит он недолго.

Технология процесса

Устанавливаем платики

У многих неопытных сварщиков возникают определенные сомнения по поводу возможности приваривания цилиндрических петель к плоской поверхности. Не стоит сомневаться – эта процедура с круглыми петлями выполняется куда легче, чем с квадратными и шестигранными.

Для того чтобы правильно приварить круглые петли, необходимо позаботиться об установке платиков – они привариваются к самим петлям при помощи сварочного аппарата. Необходимо сделать это ровным швом. Путем приваривания платиков к петлям организуется удобная площадка для установки петель на сами ворота. Эти незаменимые элементы подбираются в соответствии с массой ворот и прочностью материала, из которого изготавливаются платики.

Усиление петель платиками

Некоторые мастера приваривают петли без использования платиков. Такой вариант также возможен, однако благодаря их применению крепление является более надежным.

Устанавливаем ворота

Перед тем, как варить петли на ворота, створки ворот необходимо правильно расположить в проеме гаража или забора. Сложность процедуры заключается в том, что ворота следует размещать в проеме до приваривания петель, то есть фактически на глаз. Чтобы расположить ворота максимально точно, необходимо воспользоваться строительным уровнем и большим терпением. Регулировка положения ворот должна осуществляться столько раз, сколько необходимо до достижения ровного положения створок. Только после точного размещения можно выполнять приваривание.

Воротные петли с приваренными платиками

Привариваем петли к воротам

Теперь разберемся, как правильно приварить петли на ворота. Несмотря на кажущуюся сложность этой процедуры, ее вполне реально выполнить при должной сноровке и терпении. Приваривание петель на ворота гаража выполняется в несколько последовательных шагов, указанных ниже:

Намажьте гаражные петли с приваренными платиками солидолом, чтобы обеспечить их плавный ход после установки. Также подготовьте тонкие подкладки под петли – их толщина не должна превышать 5 мм. Они необходимы прежде всего для круглых петель.
Произведите правильную разметку полотна под петли. Так, необходимо наметить отступы от краев на 25-30 см. Разметка наносится строительным карандашом.

Подготовленные платики

Приварите петли к дверному полотну. Для этого первоначальным образом приварите штыковые части петель, поначалу лишь слегка прихватив их сваркой, после чего варите металл по направлению снизу-вверх, обеспечивая при этом максимально ровный шов.
После приваривания первого шва на всех петлях, необходимо при помощи уровня (для этих целей лучше использовать строительный) следует проверить правильность открывания и закрывания ворот. Если дефекты не обнаружены, можно продолжить.

Приваренная к воротам железная петля

После того, как установка петель на ворота путем приваривания завершена, нужно аккуратно обработать все сварные швы шлифовальной машинкой. Последний этап – покраска ворот и петель любым понравившимся вам цветом. На этом все!

Как видите, самостоятельное крепление петель ворот не являются такой сложной задачей, невыполнимой в домашних условиях. Достаточно иметь под рукой необходимое оборудование и неукоснительно соблюдать указанные в данном руководстве рекомендации к действию.

Если вы устанавливаете петли для ворот гаража, приваривайте их таким образом, чтобы двери открывались наружу. В противном случае после снегопада возникнут большие проблемы.

Начало работ

Цилиндрическая форма петель зачастую заставляет неопытных сварщиков задаться вопросом: «А это вообще варится?». Варится. Петли, сделанные из шестигранника или четырехгранника на самом деле варить сложнее. По правильной технологии петли для начала привариваются к специальным платикам. Делать это желательно на ровной горизонтальной поверхности, например, на наковальне (заодно к ней можно прицепить «минус» сварочного аппарата). Неотъемлемое требование: приваривать платики к петлям необходимо сплошным швом.

Подобрать подходящий по размерам платик не сложно. Учитываем вес ворот и прочность материала из которого они изготовлены и определяем на глаз, сварочный шов какой длины сможет выдержать вес и не позволить дверной конструкции деформироваться. Платиками организуется удобная рабочая «площадка» для проведения сварочных работ, а так же они служат распределительными пластинами воротного полотна, что не позволяет последнему «разорваться» даже при общем тяжелом весе воротной конструкции.

Установка ворот

Производить сварку петель с уже приваренными платиками нужно стационарно, предварительно разместив ворота в «родное окно». То есть, ворота придется фиксировать «вхолостую» и достигать их требуемое положение еще до начала сварочных работ. Положение дверей надо проверить и перепроверить столько раз, сколько среднестатистический первоклассник знает чисел – как минимум десять.

Сварочные работы

После того как будет произведена тщательная проверка расположения ворот, заранее измеренных и отмеченных полей для пластин, можно начинать сварочные работы с нижних петель на столбах. Вертикальные швы – это самая трудная работа для сварщика. Но благодаря пластинам даже неопытный сварщик сможет с ними справиться. Когда одна штыковая часть петли на створке будет приварена, можно будет воспользоваться лазерным уровнем для сверки правильного расположения ее оси и для определения точного расположения второй штыковой петли.

Завершение

После тщательной сварки штыковых частей петель на столбе, на них нужно будет наживить вставные верхние части петель сразу с шариками. После чего как можно более плотно прижать наживленную часть к полотну двери и продолжать сварочные работы.

По окончанию сварочных работ швы можно обработать болгаркой.

Такой технологией уже давно успешно пользуются все службы по установке дверей. Сделать это самостоятельно будет нетрудно, если имеются навыки по сварочным работам и необходимое оборудование с расходным материалом:

Металлические дверные петли;
Пластинки/платики;
Сварочный аппарат;
Электроды;
Слесарный молоток;
Сварочная маска, рукавицы и спецодежда;
Болгарка.

Обратите внимание, что ворота должны открываться наружу, т.к если ворота будут открываться внутрь при обильном снегопаде зимой — это может стать большой проблемой!

Видео — создание распашных ворот

Видео — установка гаражных ворот

Разъемные и универсальные петли

Разъемная петля

Разъемная петля позволит снять створку без откручивания самой петли. Съемные петли в обиходе принято также называть навесами.

На рисунке показана схема разъемной петли, иллюстрирующая принцип разъемности. Элементы фиксации обеих частей петли в обиходе остроумно назвали «папой» и «мамой». Данную терминологию с готовностью признали как пользователи, так и производители во многих странах.

1. Дверное крыло петли (мама); 2. Кулак; 3. Усиленный стальной палец; 4. Рамное крыло (папа).

Универсальная петля

Универсальную (или неразъемную) петлю придется предварительно открутить, лишь тогда удастся снять дверь с коробки. Универсальные петли подойдут для любых дверей, открывающихся как вовнутрь, так и наружу. Но к этому большому плюсу добавляется такой же большой минус – при необходимости, дверь снимется только после откручивания от нее всех петель.

1. Рамное крыло, имеет три шарнира; 2. Втулка; 3. Дверное крыло, имеет два шарнира; 4. Саморезы для крепления.

Использование

Использование шарнира Гука в автомобилестроении сделало возможным передачу вращательного движения от редуктора к колесам даже при наличии значительных углов сочленения элементов. Этот узел впоследствии лег в основу кулачково-дискового шарнира, состоящего из диска вилок и кулачков, применяющихся преимущественно в грузовиках.

Своеобразный мутант, полученный путем скрещивания шарового шарнира с карданом Гука, представляет совершенно новый вид соединения элементов. Он представляет собой деформированный шарикоподшипник, где внутренняя обойма приняла вид сферы с прорезями, а внешняя — сферы с канавками на внутренней поверхности. Оба кольца шлицевым соединением крепятся на приводной вал. Шарики, помещенные между ними, удерживает сепаратор.

Шарнир равных угловых скоростей при значительных углах поворота претерпевает большие нагрузки. «Вывернутые колеса» при номинальных скоростях чреваты повреждениями узла.

ШРУСы подлежат обязательной герметизации пыльниками. Их место эксплуатации способствует попаданию внутрь шарнира пыли и влаги, быстро выводящих его из строя. Абразивы и коррозия разрушают канавки, шарики, убивают сепаратор. На современных автомобилях применяют весьма надежное соединение шарнирное, загерметизированное в кожухе, способствующем полному использованию его ресурса.

Установка наружных петель сварным методом

Наиболее подходящий метод – приварка петель к главной раме и к калитке. Процесс несложный, но потребует усердия.

Вам пригодится

электросварочный аппарат, нужно инверторный;
сухие электроды d=3 мм;
щетка по металлу;
защитная маска;
ботинки и костюм сварщика;
петли (с подшипником либо без).

Петли для ворот и калиток

Последние сохранят тело и ваше зрение от ожогов электрической дугой и раскаленным металлом, вылетающим с места сварки на протяжении работы. В случае если маску, все-таки, применяют, костюмом частенько пренебрегают.

Чтобы соединить петли для калиток и ворот с опорами, не нужно особенных навыков. Но, ели у вас их нет совсем, лучше предварительно потренироваться.

Имеется два метода как приварить петли на опоры и калитку – подготовленных к установке либо уже установленных.

Первый вариант

Присоедините одну часть навеса сваркой к калитке, наряду с этим не забудьте, что она обязана надеваться на второй элемент.
Положите конструкцию на ровную поверхность и отметьте место сварки для второй части петель.
Выполняйте уровень между краем столба и калитки, для чего подложите монтажную пластину под нижний навес.
Прихватите петли с двух сторон к опоре.

В то время, когда опоры установлены, нужно разметить место для будущих навесов.

Второй вариант

Установите створку, с предварительно приваренными верхними частями петель, в проеме, и, подкладывая под ее нижнюю часть древесные бруски, поставьте вертикально. Проверить возможно строительным уровнем, не забыв про плоскость между полотном калитки и столбом.
Мелом отчертите нижний и верхний размер.
Приложите петли и прихватите электросваркой.
Навесьте калитку и удостоверьтесь в надежности ее открывание-закрывание.
В случае если все в порядке, приварите навесы вертикальным швом и после этого зачистите его шлифовальной машинкой. В другом случае, повторите целый процесс заново, пока итог вас не удовлетворит.

Сварка петель

Классификация изделий согласно ГОСТу

Так как разновидностей петель очень много и производители стараются изготавливать их максимально функциональными, качественными, долговечными и надёжными принято проводить классификацию, согласно которой они и будут разделяться на определённые группы. Таким образом, подобрать подходящую именно для вас будет гораздо проще и выбор будет проделан качественней.

Согласно стандартам ГОСТ, петли для распашных ворот могут быть таких разновидностей:

Цилиндрические с опорным подшипником.
Цилиндрические с усиленной конструкцией.
Петли для ворот и калиток сквозные.
Петли с возможность потайной установки.
Трехсекционные накладные петли на ворота.

Далее, мы рассмотрим каждую из этих разновидностей более подробно, чтобы вы точно понимали, что каждая из разновидностей, из себя представляет и каким особенностями и преимуществами обладает.

Цилиндрические с опорным подшипником

Такая разновидность подвес имеет саму стандартную форму и внешний вид. Они напоминают цилиндр, который состоит из двух частей, на одной имеется штырь, а на другой отверстие куда этот штырь устанавливается. Но конструкция у них модифицирована шариком подшипника.

Цилиндрические с подшибником: применяются для легких металлических створок, весом не более 400 кг. Петли крепятся при помощи сварки

На той части где отверстие, внутри установлен шариковый подшипник, который позволяет завесе более плавно работать при существенно большей нагрузке на них. Очень часто, с противоположной стороны подшипника делают отверстие, которые закрывается специальной заглушкой. Открыв его, вы сможете легко смазать подшипник и улучшить ход завесы.

Для ворот лучшим вариантом использования будут петли с подшипниками в количестве четырех штук и более для плавного открытия и закрытия.

Очень часто встречаются подшипниковые петли, в которых подшипник расположен не внутри, а между двумя частями петли. Таким образом, получается, что они обе отлично скользят по нему и существенно облегчают процесс открывания или закрывания створки ворот.

Усиленные модели для ворот

Усиленными они считаются из-за того, что могут выдержать существенно большую нагрузку нежели обычные, благодаря использованию более прочного металла. Также большая нагрузка возможна благодаря тому, что стенки и стержень гораздо толще, благодаря чему существенно увеличивается несущая способность и максимально возможная нагрузка на каждую петлю.

Если усиленная петля оснащена подшипником, то шарики используются со специальной маркировкой, которая показывает их повышенную износостойкость и максимально давление которое на них можно производить гораздо выше чем у простых подшипников. Так, на таких шариковых подшипниках возможно оборачивать очень увесистые ворота без особого труда.

Сквозные завесы

Сквозными они называются потому что сквозь них проходит стержень, который входит в одного края и немного выступает на втором. Самая простая разновидность таких петель состоит из трёх элементов: штырь для соединения двух половинок, правая и левая петля.

Сквозная петли: выдерживает незначительеы веса от 100 до 200кг.

Петли собираются по типу конструктора, на одной расположена одна петля, на второй две, сквозь которые и проходит стержень надёжно соединяя их. Также можно встретить разновидности с наличием не трёх, а четырёх, пяти, шести и более элементов на каждой из частей петли.

Для того чтобы разобрать такую петлю было непросто или вовсе невозможно, на нижнем конце устанавливают специальную заглушку, которая препятствует выниманию штыря. Чаще всего она приваривается, реже прикручивается. Если такого элемента в конструкции не предусмотрено, то сверху над штырём приваривают ограничитель, которые будет защищать его от вынимания.

Потайные петли

Обладают такие завесы особой конструкцией, которая позволяет их легко спрятать и закрыть от глаз, когда ворота находятся в закрытом положении. Чаще всего сама петля прячется в раме створки, а крепится к торцевой части опорных столбов и к самой реме, только изнутри. Преимуществом таких завес является то, что их очень сложно обнаружить и практически нереально снять или обрезать без специального инструмента.

Навесы для ворот техсекционного типа наиболее востребованы в случае большой массы створок.

Трехсекционные промышленные

Похожи по конструкции на сквозные, но больше относятся к цилиндрическим. Средняя часть таких петель оснащена двумя штырями которые направлены в противоположные стороны. С обеих сторон на них надеваются пустые цилиндры и привариваются к столбам, после чего снять такую петлю без обрезания никак невозможно.

Советы по уходу

Петли изготавливаются из металла, поэтому необходимо регулярно за ними следить, чтобы они не заржавели

Рекомендуется обращать внимание на малейшие дефекты, чтобы избежать серьезных поломок. Нельзя экономить на обслуживании, в противном случае нужно будет тратиться на установку новой фурнитуры

Наиболее часто встречаются такие проблемы с петлями: они смещаются, деформируются, шток ломается, металл подвергается коррозии, крепежные элементы ослабляются, так как изначально были слабо установлены. Но этого можно избежать, если следовать полезным советам:

Нельзя оставлять створки ворот открытыми или закрытыми надолго, иначе они заржавеют.
Будет полезно подставить опору под половины, чтобы продлить эксплуатационный срок, и облегчить нагрузку на петли.
Механизмы требуют регулярной очистки от загрязнений и старого масла, а также новой смазки.

Соблюдая такие простые правила ухода, вы сможете надолго забыть о проблемах с петлями.

О том, как ухаживать за петлями для ворот, смотрите в следующем видео.

Как приварить петли? Общие правила

Когда осуществляется сварка, необходимо соблюдать принятые меры безопасности, что поможет не допустить травм

Среди мер безопасности надо особое внимание обратить на то, что работать надо только в защитной маске и в специальных перчатках. Ни в коем случае такие работы не должны осуществляться в тех местах, где есть сухая трава, в противном случае не избежать пожара

Сварка ворот должна производится аккуратно и очень внимательно, это позволит получить ворота отличного качества.

От низа и верха полотна надо отступить примерно 20-25 см (именно к полотну нужно будет приварить петли), это расстояние должно быть отмерено строительным карандашом. Потом петли должны быть тщательно смазаны солидолом, это необходимо сделать для того, чтобы при сварочном процессе половинки петель не спекались. Для этого под каждую из петель по краям надо положить по спичке. С помощью такой нехитрой манипуляции можно добиться того, что при проведении сварочных работ дверь не будет заклинивать.

Створки дверей необходимо расклинить таким образом, чтобы в закрытом виде двери находились в правильном положении, для этого створки дверей предварительно выравниваются.

При этом нужно обязательно помнить о том, что первым делом приваривается нижняя половинка детали. Тем, кто использует сварочный аппарат впервые, необходимо знать, что петля должна привариться снизу вверх, при этом движения электрода должны быть горизонтальными и не резкими.

После того как сварен первый шов, ворота необходимо расклинить и проверить, насколько они правильно открываются и закрываются. Петли должны быть окончательно приварены, но только в том случае, если двери хорошо функционируют. Это не должно вызывать сомнений, только так можно приварить петли к воротам правильно.

После всего этого рама снимается с петель, тщательно промазывается солидолом, потом она сажается аккуратно на место. Места, в которых осуществлялась сварка, должны быть обработаны шлифовальной машинкой, после чего все изделие покрывается краской. Идеальной считается та конструкция, которая открывается быстро и легко, а закрываться она должна одним легким движением руки.

Не рекомендуется проводить сварочные работы в одиночку, это вызывает определенные трудности. Но если этого не избежать и помощников нет, то приварить петли к воротам можно и на земле, но нужно сразу учитывать, что качество такой работы безупречным назвать нельзя.

Чего нельзя делать при приваривании петель?

Что запрещается делать при сварочных работах, как правильно приварить петли к воротам так, чтобы не было негативных последствий? Здесь нужно учитывать следующее:

Ни в коем случае нельзя работать оборудованием, в котором есть неисправности.
До полного высыхания краски осуществлять сварочные работы не стоит.
Никогда не следует осуществлять сварочные работы в одежде, на которой имеются следы масла, жиров и бензина, как и других горючих жидкостей.
Сварка сосудов, находящихся под давлением, категорически запрещена.
Нельзя вешать на баллоны ветошь и тряпки, которые пропитаны маслом. Именно это очень часто становилось причиной возгорания.

Если все сделать правильно, то результат будет впечатляющим, и можно будет потом консультировать своих знакомых о том, как приварить петли надежно и эффективно.

Такое, казалось бы, простое дело, как приварить петли на ворота, часто оборачивается сложной проблемой. Многим гораздо проще сварить геометрически правильный каркас ворот и калитки, чем установить готовую конструкцию на место и добиться, чтобы она нормально работала. На самом деле работа эта действительно не сложная, но она требует предельной точности и аккуратности, а также знания некоторых нюансов.

Результатом неаккуратности могут стать перекосы и заедания створок Источник www.stroyzabor.ru

Как приварить петли вертикально. Как правильно приварить петли к воротам — пошаговая инструкция и рекомендации

Монтаж ворот — сложный и кропотливый процесс. От правильности его выполнения зависит плотность прижима створки, надежность конструкции. Одним из ответственных этапов является установка поворотных элементов. До того, как приварить петли к воротам, необходимо подобрать соответствующую модель и адаптировать ее согласно характеристикам готовой конструкции

Выбор и подготовка петель

Для относительно небольшой створки массой до 200 кг подойдут обыкновенные цилиндрические петли. Количество на одну сторону – от 4-х и более

Важно правильно рассчитать нагрузку. Для поворота штифта в заводских моделях предусмотрен подшипник

Если его нет – нужно установить стальной шарик.

Суть модернизации заключается в увеличении площади контакта петлевой группы с плоскостью ворот и опорных столбов. Для этого нужно сделать следующее.

Выбор платиков. Это пластины, обеспечивающие надежное крепление петли к полотну.
Размер пластин зависит от массы створки. Толщина должна быть не менее 3 мм.
Длина платиков не должна препятствовать нормальной работе створки.

По завершении этого процесса можно приступать к сборке конструкции.

Методика крепления к воротам

Петли привариваются на готовую створку. Они должны фиксироваться на опорной раме, запрещен монтаж на металлические листы обшивки. Оптимальный вариант сборки — при установленных опорных столбах. Могут возникнуть сложности с фиксацией ворот в рабочем положении. Для этого можно использовать дополнительные подконструкции.

Рекомендации по установке петлевой группы:

зазор между опорной стойкой и рамой створки – до 5 мм;
предварительно делается разметка с учетом того, что петли должны находиться на одной оси;
часть петлевой группы со штифтом располагается снизу, его направление – вверху;
сначала делается пробное приваривание максимум на три точки, рекомендуется начать с нижней петли;
после этого проверяется правильность работы ворот – они должны свободно открываться, закрываться, контролируется зазор, отсутствует самопроизвольное движение створки независимо от ее положения;
окончательная сварка пластин по периметру, после остывания – удаление окалины и очистка поверхности.

Со временем створка может просесть или поменять свое положение. Если зазор не компенсирует это — необходимо переделать монтажные узлы. Для решения подобной проблемы рекомендуется применять петли с функцией регулировки.

Материалы и инструменты

Для качественного выполнения работы потребуются профессиональные инструменты

Сварочный аппарат может быть любой, важно, чтобы он обеспечил достаточную мощность для формирования дуги. Это зависит от толщины металла и диаметра используемых электродов

Помимо сварочного аппарата потребуются такие инструменты и расходные материалы:

защитная маска сварщика;
измерительный инструмент: линейка, рулетка, строительный уровень;
смазка для петель – солидол или аналогичный ему по свойствам состав;
болгарка потребуется для зачистки сварочных швов и демонтажа неправильно установленной петлевой группы.

Опорные столбы лучше всего сделать из профильной трубы квадратного или прямоугольного сечения. Это обеспечит надежность конструкции и облегчит процесс монтажа полотна.

Выбор механизма

Основные виды гаражных петель

Стремительный технический процесс затрагивает многие аспекты нашей жизни, и даже петли для деревянных ворот (как и металлических) не являются исключением. Если раньше фурнитура для гаражных дверей была очень простой и однообразной, то сегодня можно найти множество видов различных петель, которые отличаются своими особенностями и достоинствами.

В таблице представлены основные виды.

Шарнирные петли. В середине изделия, выполненного из стали, находится шарик, благодаря которому и осуществляется движение петли. Более подробно данный вид будет рассмотрен ниже.

Цилиндрические. Также эта фурнитура называется петлями с подшипником. Она крепится к специальной опоре посредством сварки металлов. Ввиду особенностей конструкции и крепления на воротах, цилиндрические петли с опорным подшипником хорошо подходят лишь для распашных ворот с небольшой массой – суммарная нагрузка не должна быть более 400 килограмм на каждую петлю. В противном случае высока вероятность поломки.

Цилиндрические усиленные. Эти приварные петли являются улучшенным вариантов рассмотренных ранее петель – они отличаются более усовершенствованной структурой и оптимальным распределением нагрузки. Максимальная масса, которую может держать одна такая петля без каких-либо последствий составляет порядка 600 килограмм, поэтому усиленные цилиндрические петли можно использовать для монтажа тяжелых ворот.

Сквозные. В том случае, если петли для гаражных ворот по определенным причинам нельзя установить путем сварки или привинчивания к поверхности, используются петли сквозного типа. Для установки такой фурнитуры в конструкции ворот высверливаются на всю длину монтажные колонны, в которые продевается часть петли. После этого она прочно закрепляется при помощи гаек подходящего размера. Из-за такой схемы крепления сквозные гаражные петли рассчитаны на нагрузку не более 200 килограмм.

Накладные. Это наиболее востребованные среди владельцев гаражей петли для ворот, которые получили такую популярность благодаря своей высокой надежности, прочности и износостойкости. Еще одно достоинство накладных петель – полное отсутствие скрипа при открывании и закрывании створок. Такая фурнитура полностью берет на себя нагрузку от дверных створок и не дает им провисать. Также накладные петли еще и взломостойкие.

Кованые. Это старинный вид гаражных петель, который появился на свет многие столетия назад и применялся для удержания створок деревянных ворот. Несмотря на это, петли кованого типа часто используются и сейчас, в том числе и для создания дизайнерских решений. Некоторые современные модели кованых петель ничуть не уступают другим.

Какие петли на ворота выбрать из такого разнообразия? Если у вас уже плывет перед глазами от широкого ассортимента современных магазинов, читайте дальше, чтобы узнать правила выбора.

Почему шарнирные петли так хороши

Нельзя не отметить тот факт, что шарнирные воротные петли отличаются высокой популярностью. Она во многом обусловлена многочисленными достоинствами таких петель, которые приведены ниже:

Легкость, плавность и бесшумность поворота при условии регулярного смазывания.
Шарнирные петли для металлических ворот обладают высокой стойкостью ко взлому.
Способность выдерживать большую нагрузку, особенно у петель с большим шарниром.
Отсутствие вероятность самопроизвольного закрывания и открывания (при условии правильной установки ворот для гаража в вертикальной плоскости).

Указанные выше положительные качества позволяют устанавливать шарнирные петли на ворота из профнастила. Так, шарниры, которые устанавливаются внутри петель, изготавливаются из прочных и надежных металлов с достойными эксплуатационными характеристиками. Благодаря этому увеличивается не только возможная нагрузка на петли со стороны тяжелых дверных створок ворот, но и продолжительность их службы.

Цилиндрические гаражные петли разных размеров

Важно правильно подобрать количество и параметры шарниров, исходя из массы двери ворот, например:

Для легкой калитки из профнастила достаточно одного шарнира на петлю с диаметром 25 мм.
Для стандартной воротной двери придется выбирать петли с шарнирами диаметром от 35 мм.
В случае, если планируется установить массивную гаражную дверь, необходимо увеличивать не только диаметр шарнира, но и количество таких шариков в одной петли (до 2-3 штук на створку).

Петли для деревянных калиток и ворот: их виды и фото
