Перемычки для усиления дверного проема: правила установки и расчета

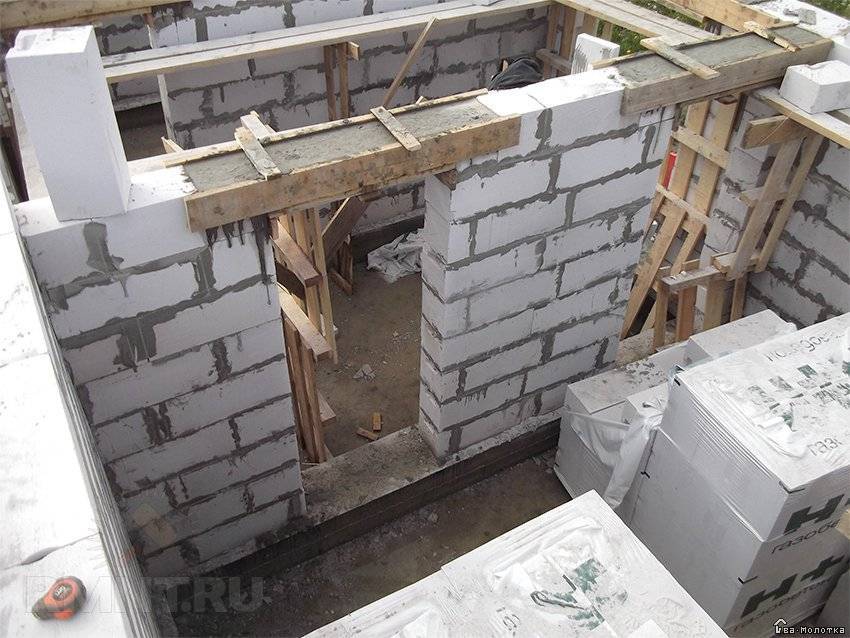

Усиление опалубки подпорками

При установке горизонтального щита опалубки обязательно нужно использовать подпорки

Некоторые строители не делают этого, не принимая во внимание довольно значительный вес бетона, составляющий порядка 2,5 т/м3. При заливке раствора в опалубку он может сместить щит или деформировать его, прогнув вниз

Это обязательно скажется на форме перемычки, и исправить ее будет очень трудно. Так что лучше сразу позаботиться о надежной опалубке и ее жесткой конструкции.

При закреплении подпорки, расположенной по центру проема, ее нужно расположить поближе к окну. Внутренний край провисать не будет, поскольку он крепится к вертикальному щиту.

Статья по теме: Самодельный жесткий пол для надувной лодки

Назначение перемычек

Для того чтобы понять, насколько главное сделать точный расчет дверной перемычки, необходимо выяснить зачем она вообще необходима. Готовый проем с виду имеет обрамление из одного и аналогичного материала, однако если посмотреть глубже, становиться очевидным, что верхняя его часть имеет добавочное закрепление, оно смотрится очень часто как поперечный компонент, заходящий вглубь кладки по обоим бокам, это и есть перемычка. Ее устройство должно просчитываться на строительном этапе.

Функции данного компонента тяжело недооценить, к ним можно отнести такие задачи:

Закрепление стеновой конструкции

Без усиления вся система может завалиться, так как ей будет сложно выдерживать большую нагрузку если есть наличие пустоты снизу, тем более это важно для стен несущих.
Развитие проема. Перемычка выполняет сам проем, так как считается в принципе его частью вверху, в домах из кирпича она даже может задавать его итоговую форму.
Создание основания для последующего строительства

На данную конструкцию ставятся перекрытия потолка и продолжение стены.

Если будет необходимость в последующем можно скорректировать форму проема, но главное не забыть учесть размещение перемычки. Сделать больше высоту проема в данном случае будет не легко. При расширении также потребуется продлевать закрепление в согласии с новым проектом.

Закрепление стеновой конструкции — главная функция перемычки проема для двери

{skip}

При домостроительстве одинаково важным считается усиление проема в стенах несущего типа панельного, кирпичного, блокового или дома из дерева. Для этого используются разные способы.

Размеры

Перемычки ЖБИ имеют стандартные размеры, утвержденные ГОСТом. Сечение определяется соответствующим индексом маркировки, например 2ПБ-13-1п. При этом размеры перемычек этого типа составляют 1290х120х140 мм. В зависимости от типа и марки этого конструктивного элемента его геометрические размеры могут изменяться. Для ПБ:

  • длина от 1 до 6 м;
  • ширина от 120 до 250 мм;
  • высота от 65 до 585 мм.

Для плитных перемычек ПП размеры составляют:

  • длина от 1,1 до 3 м;
  • ширина от 380 до 510 мм;
  • высота от 65 до 220 мм.

Элементы, маркированные ПГ, имеют такие габариты:

  • длина от 1,5 до 6 м;
  • ширина от 250 до 510 мм;
  • высота от 290 до 585 мм.

Фасадные железобетонные конструкции ПФ имеют стандартную ширину 250 мм и такие размеры:

  • длина от 0,8 до 4,3 м;
  • высота от 140 до 290 мм.

Сведения о стандартных маркировках перемычек, включая размеры, массу и затраты бетона, с разными типоразмерами, сведены в таблице:

НаименованиеОбъем, м³Вес, кгРазмеры, мм
1ПБ-10-1п0,008201030х120х65
1ПБ-13-1п0,01251290х120х65
1ПБ-16-1п0,012301550х120х65
1ПП-12-30,028721160х380х65
2ПБ-16-2п0,026651550х120х140
2ПБ-10-1п0,017431030х120х140
2ПБ-13-1п0,022541290х120х140
2ПБ-16-2п0,026651550х120х140
2ПБ-17-2п0,028711680х120х140
2ПБ-19-3п0,033811940х120х140
2ПБ-22-3п0,037922200х120х140
2ПБ-25-3п0,0411032460х120х140
2ПБ-26-4п0,0441092590х120х140
2ПБ-27-4п0,0451102690х120х140
2ПБ-29-4п0,0481202850х120х140
2ПБ-30-4п0,051252980х120х140
2ПГ-39-310,3177923890х250х440
2ПГ-44-310,3598974410х250х440
2ПГ-48-310,3919774800х250х440
2ПГ-50-310,69317335000х380х440
2ПП-14-40,0761901420х380х140
2ПП-17-50,0892231680х380х140
2ПП-18-50,0962411810х380х140
2ПП-21-60,112802070х380х140
2ПП-23-70,1243102330х380х140
2ПП-25-80,1313272460х380х140
3ПБ-13-37п0,034851290х120х220
3ПБ-16-37п0,0411021550х120х220
3ПБ-18-37п0,0481191810х120х220
3ПБ-18-8п0,0481191810х120х220
3ПБ-21-8п0,0551372070х120х220
3ПБ-25-8п0,0651622460х120х220
3ПБ-27-8п0,0721802720х120х220
3ПБ-30-8п0,0791972980х120х220
3ПБ-34-4п0,0892223370х120х220
3ПБ-36-4п0,0962403630х120х220
3ПБ-39-8п0,1032573890х120х220
3ПП-14-710,1172931400х380х220
3ПП-16-710,133251550х380х220
3ПП-18-710,1513781810х380х220
3ПП-21-710,1734332070х380х220
3ПП-27-710,2275682720х380х220
ЗПП-30-100,2496232980х380х220
4ПБ-30-4п0,1042592980х120х290
4ПБ-44-8п0,1543844410х120х290
4ПБ-48-8п0,1674184800х120х290
4ПБ-60-8п0,2075195960х120х290
4ПГ-30-400,3017532980х380х290
4ПП-12-40,038951160х510х65
5ПБ-18-27п0,12501810х250х220
5ПБ-21-27п0,1142852070х250х220
5ПБ-25-27п0,1353382460х250х220
5ПБ-25-37п0,1353382460х250х220
5ПБ-27-27п0,153752720х250х220
5ПБ-27-37п0,153752720х250х220
5ПБ-30-27п0,1644102980х250х220
5ПБ-30-37п0,1644102980х250х220
5ПБ-31-27п0,1714283130х250х220
5ПБ-32-20п0,1764403200х250х220
5ПБ-34-20п0,1854693370х250х220
5ПБ-36-20п0,25003630х250х220
5ПП-17-60,123001650х510х140
5ПП-23-100,1664162330х510х140
6ПБ 35-37п0,2546303500х250х290
6ПГ-60-310,82620655960х380х440
6ПП-30-130,3348302980х510х220
7ПП-12-30,041001160х380х90
8ПБ-10-1п0,011281030х120х90
8ПБ-13-1п0,014351290х120х90
8ПБ-16-1п0,017421550х120х90
8ПБ-17-2п0,018451680х120х90
8ПБ-19-3п0,021521940х120х90
8ПП-18-710,1313271810х380х190
8ПП-21-71п0,1493742070х380х190
8ПП-23-70,1684212330х380х190
8ПП-27-71п0,1964912720х380х190
9ПБ-13-37п0,029741290х120х190
9ПБ-16-37п0,035881550х120х190
9ПБ-18-37п0,0411031810х120х190
9ПБ-18-8п0,0411031810х120х190
9ПБ-21-8п0,0471182070х120х190
9ПБ-22-3п0,051252200х120х190
9ПБ-25-3п0,0561402460х120х190
9ПБ-25-8п0,0561402460х120х190
9ПБ-26-4п0,0591482590х120х190
9ПБ-27-8п0,0621552720х120х190
9ПБ-29-4п0,0651622850х120х190
9ПБ-30-4п0,0681702980х120х190
9ПП-17-60,0771931680х510х90
10ПБ 21-27п0,0982462070х250х190
10ПБ-25-37п0,1172922460х250х190
10ПБ-27-37п0,1293232720х250х190

Расчет перемычки в стене

Точный расчет выполняется в процессе подготовки проекта. Для этого нужно учитывать специфику строительного материала, потенциальную нагрузку, оказываемую на проем и особенности самого сооружения. Основными параметрами для того чтобы произвести итоговый расчет усиления дверного проема в несущей стене являются:

  • прочность: 1,12 * сопротивление детали * сопротивление материала;
  • прогиб: нормативный момент * расчетная длина перемычки / (10 * момент инерции * модуль упругости материала) = 1/200;
  • нагрузка, в том числе от верхней кладки и перекрытий: толщина проема * ширину проема * высоту кладки * удельный вес материала;
  • момент сопротивления: расчетная нагрузка/8/расчетное сопротивление материала;
  • момент инерции: глубина опирания перемычки * момент инерции материала * расчетная длина детали / (10 * модуль упругости материала).


Расчет железобетонной перемычки в стене

Все параметры, необходимые для выполнения расчета следует находить по формулам в определенной последовательности. Данные для некоторых из них можно получить, проанализировав свойства используемых материалов и проектные данные для проема и дома в целом.

Опираясь на эти показатели можно получить итоговый результат, который и покажет все необходимые параметры для обустройства перемычки для проема несущей стенки дома. При соблюдении нормативов здание не будет проседать и будет вполне безопасным для его эксплуатации.

Надпроемные перемычки

При возведении стен зданий, одним из самых серьезных вопросов является устройство дверных и оконных проемов, и в первую очередь, перекрытие их надежными надпроемными перемычками. Проемы нарушают монолитность стен и поэтому перемычки должны не только очерчивать проем сверху и выдерживать нагрузки кирпича или блоков над проемом, но и повышать монолитность стен над проемами.

Современная строительная индустрия предлагает большое количество перемычек в виде балок из железобетона, газобетона, других материалов, которые изготавливаются по различным технологиям, имеют различные линейные размеры и разный уровень сопротивляемости на прогиб. Поэтому выбор и установка перемычек требует точного расчета устойчивости участков стен, на которые ложится перемычка, к нагрузкам и прогиба перемычки под давлением надпроемных рядов кладки.

Установка перемычек с соблюдением всех технических требований позволит укрепить стены и продолжать сплошную кладку кирпича или блоков до проектного уровня. Кроме того, правильно выбранные и профессионально поставленные перемычки выдержат нагрузки материалов перекрытий, оказывающих наиболее опасное давление в проемах.

Как перекрыть проем своими руками

При строительстве дома с фасадом из облицовочного кирпича или из блоков с декоративной лицевой стороной, перемычки из железобетона будут портить внешний вид фасада, и диссонировать с экстерьером постройки. А если учесть, что у бетона самые низкие характеристики теплопроводности, в этих местах образуются мощные мостики холода. Чтобы не допускать таких ситуаций строители разработали и применяют различные способы устройства перекрытий над проемами без использования элементов заводского изготовления, многие из них доказали свою эффективность и устойчивость к многолетним нагрузкам. Но застройщики должны помнить, что при строительстве многоэтажных капитальных построек из кирпича, газобетонных или пенобетонных блоков такая самодельная конструкция перемычек на наружных стенах, будет подвергаться воздействию атмосферных осадков, ветровым нагрузкам и механическому давлению надпроемной кладки стен. Поэтому в этих ситуациях намного надежней газобетонные монолитные изделия заводского производства, так как они производятся по ГОСТу или документам ТУ с армированием арматурным каркасом марки А400-500.

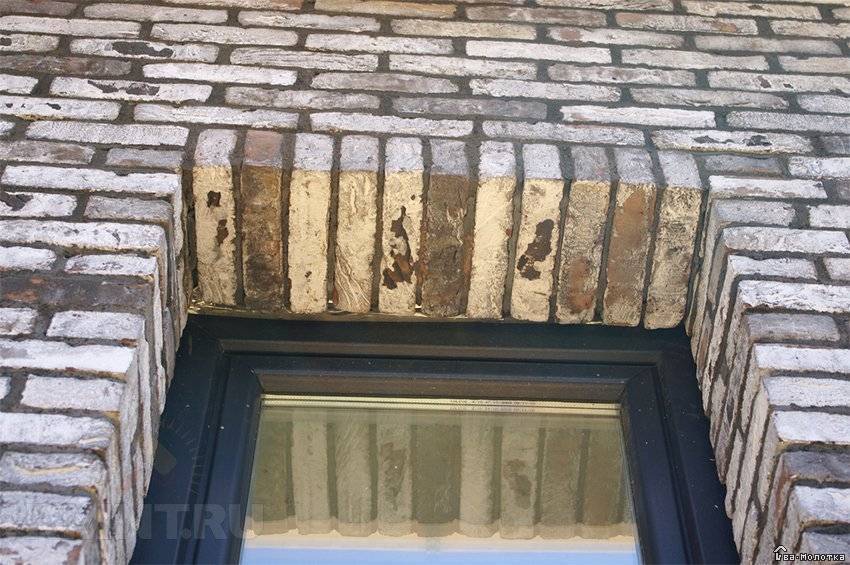

Перекрытие проема кирпичной кладкой

У стен домов из кирпича, за счет перевязки рядов кладки, появляются самонесущие характеристики, поэтому, перемычки нагрузку несут только месяц, до полного становления раствора. В дальнейшем нагрузка на них снижается, почти полностью, а полезными они бывают, если начинаются нештатные подвижки фундамента и стен.

Перемычки фасадов из декоративного облицовочного кирпича выкладываются по временной деревянной подпорной конструкции, устанавливаемой горизонтально по верхнему обрезу проема. При выкладывании первого ряда кирпича над проемом по опорной конструкции, в раствор между кирпичами вставляются проволочные хомутики, выступающие на 10 мм над уровнем ряда. Через эти петли пропускается круглая арматура диаметром 10 мм, которая выходит на кладку стен по обе стороны от проема, с напуском в 20-25 см. На кирпич, выкладываемый плашмя, приходится по два таких арматурных прутка, а кладка с армированием поднимается на 4-5 рядов.

Способы монтажа

Рассмотрим, как сделать перемычку над окном, подробнее.

Устройство с помощью U-блоков

Конструкция предназначается для работы с перекрытиями, ширина которых не превышает три метра. Применение облегченных элементов позволяет исключить привлечение строительного крана и других видов специальной техники.
Армирование осуществляется рифлеными металлическими прутами, имеющими класс прочности А400-500 при диаметре в 10-16 мм (что определяется расчетом):

  • при параметрах ширины лотка меньше 120 мм рекомендуется применять двухстержневое армирование;
  • при параметрах ширины лотка больше 150 мм рекомендуется применять четыре арматурных стержня, которые соединяются с помощью вязальной проволоки арматурными прутами с шагом в 40-50 мм для получения пространственной надежной решетки.

Опорная зона крайних блоков должна составлять 25 см. Для склеивания торцов блоков используется стандартный монтажный клей для ячеистых газобетонов. О его выборе и расходе узнайте из этой статьи.

Можно обойтись без специальных лотков U-образной формы и соорудить опалубку по месту из досок и (или) перегородочных газобетонных блоков. Далее проармировать и залить бетоном. Разнообразные способы рассмотрены в статье про изготовление армопояса. Здесь конструкция схожа.

Устройство армированных перемычек

Такой вариант надежен благодаря объемному стальному каркасу внутри изделия и является наилучшей основой для выполнения финишного декорирования.Размеры подбираются в соответствии с длиной пролёта и шириной стеновых блоков. Такой элемент используется в качестве балки на один пролет и монтируется в соответствии со следующими рекомендациями:

  • подъём детали на необходимую высоту и установка стрелкой вверх с соблюдением опорной глубины в 30 см;
  • при необходимости допускается применение в одном проеме пары перемычек, но устройство основания оконного проема выполняется исключительно монолитным изделием;
  • на участках опоры все элементы необходимо скреплять специальными склеивающими растворами, а вторая деталь монтируется вплотную к уже установленной оконной перемычке при помощи резиновой киянки.

Поверхность при необходимости выравнивается рубанком. Дальнейшие работы осуществляются только после полного просыхания клеящей смеси.

Устройство на уголках или арматурных стержнях

Вариант, широко используемый при возведении домов из ячеистых бетонов. Но профессионалы такой монтаж не одобряют и называют словом «колхоз». Если вы всё же решитесь поколхозить, то применяйте такую конструкцию на узких окнах шириной до 120 см в одноэтажных постройках. И уголки берите помощнее, например, с сечением 75х75х6 мм.

Городить перемычку из уголков на широком окне, как здесь, я бы не рекомендовал.
Такая конструкция представляет собой применение металлических уголков, устанавливаемых с опорной глубиной в 30 см. Монтажные работы осуществляются с учётом следующих требований и правил:

  • стальные уголки требуется подвергнуть окрашиванию со всех сторон специальными составами против коррозийных изменений;
  • минимальная опорная длина устанавливаемого металлического уголка на кладку стен не должна быть меньше 20 см;
  • уголки скрепляются между собой при помощи стальной ленты, сваркой или посредством стандартной проволочной стяжки;
  • металлические элементы требуется утапливать в газобетон, что не позволит уголкам выступать над стеновой поверхностью.

Вот ещё вариант:

Важно!Если предполагается выполнять оштукатуривание газобетонного строения, то металлические перемычки из уголков нужно оборачивать специальной штукатурной сеткой.

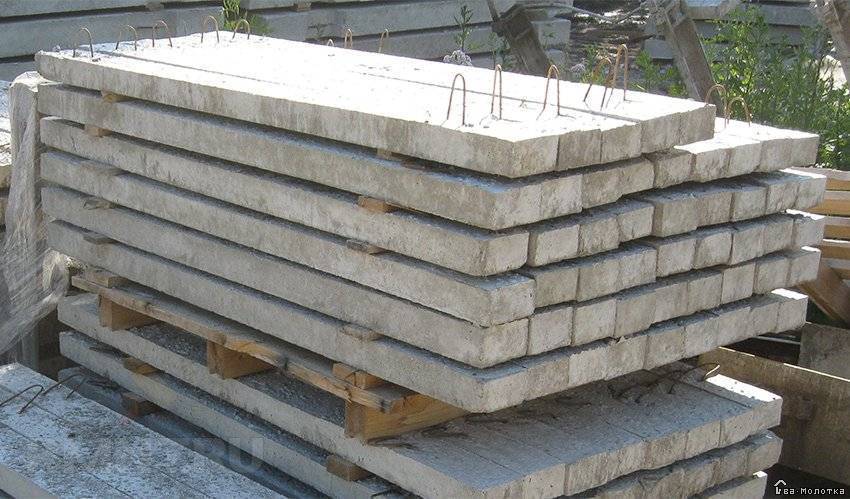

Железобетонная

Для усиления проема в несущей стене дома чаще всего используются железобетонные перемычки. Предварительно произведенный расчет позволяет определить какой именно элемент окажется наиболее подходящим в данном случае. Изготовить такое усиление проема можно непосредственно на месте, используя опалубку, арматуру и жидкий бетон.

Для ускорения процесса чаще всего применяются уже отлитые элементы. Для того чтобы закрепить их в несущей стене дополнительно рекомендуется использовать арматуру для укрепления боковин проема. Иными словами, металл закладывается на те участки, которые непосредственно контактируют с железобетонной деталью.

Основным требованием в этом случае является соблюдение правил установки. Перемычка должна полностью охватывать проем и заходить внутрь стенки примерно на 25 см. Точные требования определяются конкретным типом строения. Для каждого вида перемычки и его соотношения с шириной проема выведены особые стандарты.

В основном используются прямые изделия с металлическим наполнением. Однако, в отдельных случаях можно изготовить перемычку по заданному шаблону, которая будет повторять форму проема и при этом действовать, как усиление для несущей конструкции.

Схема выполнения железобетонной перемычки

Перед тем, как приступить к расчету внимательно ознакомьтесь с инструкцией во избежания ошибок.

Тип 1

Длина пролета (L) — расстояние между краями опор над проемом, который перекрывает металлическая перемычка.

Ширина кладки (В) — данная величина зависит от того, какой вариант ваш (см. рисунок):

Вариант 1 — перемычка воспринимает нагрузку от всей толщины стены.

Вариант 2 — перемычка воспринимает нагрузку от части стены, например, только от облицовочного кирпича.

Материал кладки — здесь Вы выбираете материал, из которого сделана стена. В случае же, если его не нашлось или Вы используете материал с другой плотностью (так как такие материалы, как пенобетон, керамзитобетон, газосиликат в расчете заведены с максимальными плотностями, т.е. самые тяжелые), то можно выбрать плотность материалов из предложенных.

с. пуст. — силикатный пустотелый.

с. полн. — силикатный полнотелый.

к. пуст. — керамический пустотелый.

к. полн. — керамический полнотелый.

керам. бетон — керамзитобетон.

Высота кладки (Н) — здесь нужно быть особенно внимательным. Итак, существует 2 случая (см. рисунок):

Случай 1 — когда расстояние между проемами по высоте больше, чем пол пролета, т.е. H>L/2, или над проемом никаких проемов больше нет. В этом случае графа «Н» остается пустой или там ставится цифра 0.

Случай 2 — расстояние между проемами меньше, чем пол пролета, H Пример подбора профиля для металлической перемычки. В качестве перемычки будет использоваться неравнополочный уголок по ГОСТ 8510-86. Получаемые значения по расчету Wтреб = 0,61 см 3 , Jтреб =1,90 см 4 . И так как мы подбираем профиль по прогибу, то ориентируемся на Jтреб. Ближайшее большее значение по направлению Х у уголка L32х20х4 с Jx = 1,93 см 4 , по направлению Y — L40x30x4 с Jy = 2,01 см 4 .

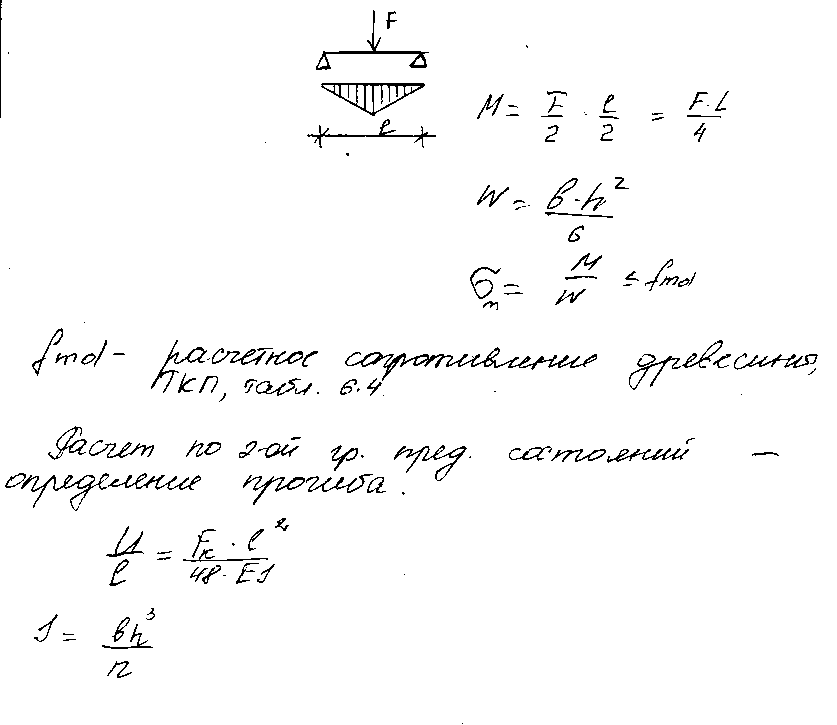

Как выполняется расчёт нагрузки

Технически перемычка в верхней части проёма — это обычная балка и расчёт для неё проводится аналогичным образом. Есть два главных требования, которым должна удовлетворять эта деталь:

  1. Участки стен, на которые перемычка опирается, должны адекватно воспринимать нагрузку.
  2. Остаточная деформация (прогиб) перемычки под нагрузкой не должна превышать допустимых значений для окон или дверей, установленных в проёме.

Всегда необходимо учитывать и самонесущие свойства стены. Очень часто при возведении каменной кладки проёмные перемычки выполняют свою функцию только первые 2–3 недели после их установки, а затем просто остаются в стенах без всякой надобности. Это относится к тем проёмам, над которыми сохраняется целик кладки, по высоте равный длине пролёта. Здесь перемычка не нужна вовсе — стена сама себя поддержит, при этом чем крупнее используемые для кладки блоки, тем меньшей высоты целик должен оставаться.

В других случаях расчёт перемычки ведётся по приложенной нагрузке, включающей:

  • собственный вес перемычки;
  • вес стены с учётом самонесущей способности (высоты кладки над проёмом);
  • распределение веса стены (для летней кладки учитывается только 1/3 ширины над проёмом, для зимней — вся стена полностью);
  • нагрузку, обусловленную опиранием балок или плит перекрытия на данный участок стены.

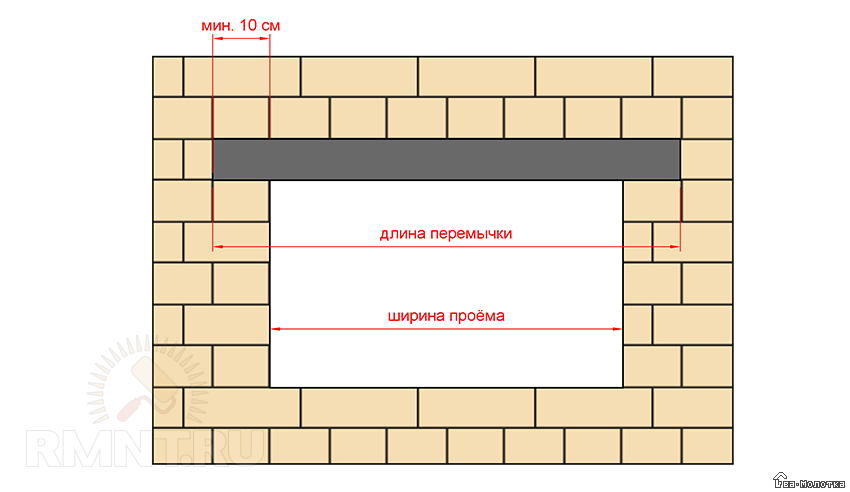

Также важны линейные размеры перемычки. Её ширина определяется толщиной стены, высота — требуемой несущей способностью. Длина перемычки соответствует ширине проёма плюс удвоенное значение глубины залегания: от 10 см для кирпичных стен и до 30 см для рыхлых пористых блоков.

В большинстве случаев для определения подходящей перемычки достаточно сделать выборку из таблиц со стандартными ЖБИ фабричного производства (серия 1.038 для стандартных и 1.225 для очень широких проёмов). Нужное изделие определяется по ширине проёма с учётом глубины закладки. Если искомая перемычка тоньше стены, таких нужно установить несколько, ну или как минимум две штуки.

Конечно, никто не настаивает на приобретении готовых изделий. Железобетонные перемычки вы вольны отлить самостоятельно, равно как заменить их на деревянные или стальные на своё усмотрение, предварительно выполнив расчёт перемычки на прогиб.

Три слоя заделки шва

Содержание основной части норм посвящено правилам заполнения монтажного зазора между оконными блоками и проемами по принципу «изнутри плотнее, чем снаружи». Каждый монтажный узел должен иметь три слоя заделки: снаружи – защита от климатических воздействий, в середине – утеплитель, изнутри – пароизоляция. Можно использовать разные материалы для внешних слоев и разные монтажные пены, но, в том или в другом исполнении, эти три плоскости заделки должны присутствовать.

Наружный слой призван защищать слой утеплителя от проникновения в него влаги, и должен обладать паропроницаемостью для того, чтобы через него имелась вентиляция утеплителя. То есть, наружный слой должен быть водоизоляционным и паропроницаемым.

Эти требования обусловлены тем, что при проникновении влаги в утеплитель его теплоизоляционные качества падают. Наилучшим образом современным требованиям для наружного слоя соответствуют ПСУЛ (предварительно-сжатые уплотнительные ленты). Это специальные монтажные ленты, которые наклеиваются на оконную коробку перед ее установкой в проем, и потом, расширяясь, они заполняют все неплотности четверти в проеме.

При серьезных достоинствах: оптимальная строительная физика и технологическая простота, они обладают и недостатками. Удобно эти ленты применять в новом строительстве, когда проем имеет хорошую геометрию. Но при замене окон в старых домах, когда откосы неровные, а тем более, штукатурные, их использование затруднено. Еще один недостаток – на ПСУЛ не ложится штукатурка.

В ограниченном виде возможно использование снаружи силикона. При этом следует соблюдать определенные правила: толщина слоя силикона должна составлять половину от ширины заполняемого шва, и силикон должен быть приклеен только с двух сторон и работать на растяжение, остальные его стороны должны оставаться свободными.

Герметик при устройстве изоляции монтажного шва применяться может. Хотя, отчетливо в ГОСТе он не прописан, но и запрета на его применение нет, как бы того ни хотели сторонники монтажных лент. Пример использования силикона снаружи и изнутри помещения показан на узле в ГОСТ 30971-2002. Недопустимо, конечно, как можно иногда наблюдать на объектах, просто помазать силиконом поверх пены – это имитация защиты шва, но не сама защита.

Центральный слой – теплоизоляционный. В настоящее время для его исполнения применяют полиуретановые пены. Лучше всего использовать пены, предназначенные специально для установки окон. Такие пены равномерно заполняют шов и их не надо подрезать после затвердевания. Прочие пены после окончания монтажа свисают клочьями со стороны помещения, и их срезают, нарушая защитную наружную корочку.

Этап подготовки перед монтажом

Чтобы правильно и ровно уложить плиту перекрытия, необходимо еще на этапе строительства стен сформировать ровную поверхность верхнего края несущей конструкции. С этой целью применяется специальное и точное строительное оборудование в виде лазерного уровня. На стены за 300 – 400 мм до верхнего края во время строительства устанавливаются метки положения и последние ряды блоков или кирпичей укладываются с точностью до миллиметров по показаниям уровня. В случае применения керамзитобетонных блоков для строительства стен с целью равномерного распределения массы перекрытия используется технология обустройства монолитного пояса.

Основные технические решения по усилению и расчет усиливаемых оснований и фундаментов.

Если старый фундамент не может больше принимать нагрузку от стоящего на нем сооружения, его обычно усиливают несколькими способами:

делают допонительные участки через 1,5-2м по бокам фундамента, в виде кладки из камня, расширяя старую кладку до нужной ширины. Необходимо обеспечить перевязку между старой и новой кладкой. Глубину заложения при этом не изменяют.

устраивают расширенную железобетонную обойму, сделаную из бутового камня, монолитного бетона или бутобетона, которую тщательно связывают со старым фундаментом. Перевязка производится арматурой насквозь существующего фундамента с таким расчетом, чтобы новые участки работали вместе со старой частью фундамента и распределяли нагрузки от здания на основание.

выкладывают вдоль разрушенных фундаментов с двух сторон новые. Нагрузка от зданий передается на новые фундаменты через металлические или железобетонные балки, уложенные в цокольной части.

Ремонт фундаментов.

Если на ремонтируемом фундаменте находится готовое здание сначала проводят работы по разгрузке фундамента. Перед началом работы по ремонту,фундамент делят на участки длиной 2-2,5 м придерживаясь разбивки поэтапно подводят новый фундамент. Для этого с внутренней и наружней сторон фундамента копают шурфы и начинают разбирать его нижнюю ветхую часть. Шурфы нужно укрепить досками и распорками. Что бы из старого фундамента не выпадали отдельные камни ставят временную опалубку из доски. В оплубку укладывают бутобетон. Новыйфундамент не доводят до стен здания на 30-40 см. и дают отвердеть. После отвердения фундамента оставшийся промежуток заполняют раствором или устраивают цоколь из кирпича. Перед засыпкой отрытого шурфа с наружней стороны фундамента нужно сделать гидроизоляцию. Через 2-3 дня на новый фундамент можно опускать сруб вашего дома

Разгрузка фундамена для ремона

. Для замены старого ветхого фундамента или устройства более прочного основания делают новые фундаменты без углубления подошвы.На то время, пока ведутся ремонтные работы, старые фундаменты необходимо разгрузить, сохранив при этом устойчивость здания и не поломав при этом никаких вышележащих конструкций. Здание вывешивается домкратами реечного типа (отрыв от фундамента 5-10см). При этом нужно тщательно укрепить оконные и дверные проемы. После вывешивания осуществляется временное закрепление зд. в устойчивом положении и производится ремонт фундамента.
