Печь в гараж своими руками

Особенности и принцип работы буржуйки

В отличие от классической печи для буржуйки не нужен фундамент, сложный дымоход, площадка. Топить можно дровами, опилками, щепками, торфом, углем, отработанным машинным маслом. Простая конструкция и монтаж доступны для самостоятельного изготовления людьми с базовыми знаниями работы с металлом. За счет небольших габаритов и массы самодельная буржуйка легко размещается даже в маленьком гараже.

По сравнению с кирпичной печью буржуйка быстро остывает. Поэтому для поддержания комфортной температуры придется ее топить все время пребывания в гараже. Металл сильно нагревается, что может привести к ожогу при случайном прикосновении.

Принцип работы буржуйки такой же, как у классической печи:

• воздух, необходимый для сгорания топлива, поступает в топку через поддувало;
• образующееся тепло нагревает стенки;
• продукты горения удаляются через дымоотводную трубу за счет естественной тяги;
• скорость сгорания топлива регулируют положением дверки поддувала.

Принцип работы буржуйки

На дровах или отработанном масле

В зависимости от размеров буржуйкой на отработке отапливают не только маленькие, но и большие помещения. Кроме машинного можно использовать другие виды масла и солярку.

К достоинствам печки на отработке относятся:

• не нужно отвлекаться на подкидывание дров, одной заправки хватает надолго;
• за счет 2-хэтапного сжигания эффективность выше, чем у дровяного аналога;
• буржуйка на отработке не дымит при любой погоде.

Из недостатков отмечают:

• шум;
• при сгорании отработка выделяет специфичный запах, поэтому требуется установка вентиляции;
• необходимость частой очистки камеры сгорания и дымоотводной трубы;
• трудность удаления коксованного слоя, образующегося при сгорании масла, из нижней камеры.

Основным достоинством буржуйки на дровах считается возможность использования любого твердого топлива. Из недостатков следует учитывать:

• КПД низкий, так как значительная часть тепла вылетает в трубу;
• необходимость регулярного подкидывания дров, разбивания головешек, следить, чтобы угольки не выскакивали из топки;
• затраты времени на подготовку топлива;
• малый диапазон регулирования процесса горения.

Характеристики печки на отработке лучше, но по правилам пожарной безопасности помещение для ее установки должно быть оборудовано приточно-вытяжной вентиляцией. Выполнение этого требования для частников затруднительно, поэтому делают буржуйку в гараж своими руками на дровах.

Обустройство дымохода для кирпичной печи в гараже

Дымоход является самой важной часть во всей конструкции. Лучше всего использовать съемный дымоход, так как летом печь не применяется, и конструкцию можно снять

Для этого подойдет нержавеющая труба, которая выводится на улицу сквозь отверстие в крыше. Важно, чтобы при сооружении дымохода не пострадали перекрытия гаража.

Для соединения печи с трубой верхняя часть печи закрывается кирпичом, при этом оставляется небольшая дыра, через которую будет подсоединена труба. Далее нужно закрыть все имеющиеся щели, проще всего замазать их раствором глины. После стоит утеплить дымоход слоями подходящих материалов, например таким, как базальтовая вата.

Когда конструкция полностью готова, рекомендуется дождаться высыхания печи, а точнее раствора. На это потребуется около двух-трёх недель. Затем нужно проверить тягу, подпалив в основной камере печи небольшое количество бумаги, щепок или другого горючего материала.

Виды и материалы для изготовления

Для собственноручного сооружения печей подобного плана нет необходимости в закупке специализированных деталей или изготовлении отдельных частиц. Порой для работы подойдут даже подручные материалы, которые можно купить по весьма низкой стоимости или даже получить бесплатно. Но абсолютно обоснованными являются некоторые требования к металлам и кирпичной продукции, используемой для возведения конструкции.

Ознакомимся подробнее со всеми разновидностями конструкций и тонкостями изготовления тех или иных моделей.

Печь-буржуйка

Пожалуй, самый распространенный вариант гаражной печи – буржуйка. Такие модели были популярны в начале XX века и, являясь легкими в использовании и весьма практичными, смогли практически заменить камины. Буржуйки были популярны в домах и квартирах вплоть до появления центрального отопления, а после стали использоваться лишь при необходимости.

Вполне подойдут и железные бочки, но их выбору следует уделить особое внимание. Бочка не должна быть слишком крупной, поскольку печка со слишком крупными габаритами будет громоздкой и не совсем практичной, но должна иметь довольно толстые стенки – от 2 до 5 мм

Существуют виды буржуек с водяным контуром, которые немного отличаются от классических моделей. Нагрев данного сооружения осуществляется за счет увеличения температуры воды, а также испарения ее некоторого количества, поэтому стенки дольше остаются горячими и гораздо большее время излучают тепло, отапливая помещение.

В длительности распространения тепла и заключается главное преимущество данной модели, поскольку распространения и поддержания тепла может хватить даже для отопления небольшого дачного домика. Что касается небольшого гаражного помещения, для тех, кто большую часть времени проводит за работой с автомобилем, это отличный вариант отопительной конструкции.

Конструкции из кирпича

Помимо компактных и легких в эксплуатации буржуек, существует так же вариант кирпичных конструкций, который обладает рядом как преимуществ, так и недостатков.

Данная модель гораздо дольше сохраняет тепло, поскольку ей нужно более длительное время для остывания. Такая теплоемкость обеспечивается как за счет терморегуляторных свойств кирпича, так и за счет довольно большого веса конструкции в целом.

Для кирпичной модели обязательно наличие заслонки, которую так же называют поддувалом, благодаря которой можно регулировать температуру в помещении. Главное – научиться пользоваться такими функциями данной модели, поскольку неправильное использование заслонки может даже навредить здоровью.

При самостоятельном изготовлении печи из кирпича можно неплохо сэкономить, поскольку материал довольно недорогой, а процесс не столь трудоемкий, чтобы вмешивать в него стороннюю рабочую силу. Главное – рассчитать необходимое количество кирпича и цемента, а также закупить необходимые чугунные детали.

Сила обогрева напрямую зависит от размеров топки, поэтому в зависимости от функциональных особенностей самого помещения можно сделать подходящий размер отопительной конструкции с соответствующей мощностью.

Но, к сожалению, данное изделие обладает и некоторыми недостатками, которые могут слегка омрачить процесс использования печи.

Остывает такая конструкция долго, но и нагревается в течение довольно длительного времени, поэтому с быстрым прогревом помещения могут возникнуть некоторые проблемы. Кроме того, чтобы поддерживать определенную температуру в помещении, необходимо растапливать печь ежедневно.

Особенности конструкции буржуйки

Для отопления гаража проще всего сделать классическую буржуйку. В качестве материалов для изготовления используется листовой металл, труба, бочка или газовый баллон. Для корпуса кубической формы легче взять металлический лист. Труба, бочка или газовый баллон отлично подойдут для корпуса цилиндрической формы. Толщина металла не должна быть меньше 5 мм. Диаметр трубы или баллона должен быть не менее 300 мм.

Дымоходная труба обычно выводится из верхней части корпуса, но иногда и из боковой стенки. Во втором случае необходимо, чтобы уклон трубы дымохода выходил под углом не менее 30 градусов. Рекомендуемым диаметром трубы является 120 мм. и более. Первая часть трубы, выходящая из корпуса, должна быть достаточно толстой — 2-3 мм., иначе конструкция может прогореть.

должны быть 10-12 мм.

Для извлечения накапливающейся золы под перегородкой устанавливается съемный металлический ящик, выполненный их трехмиллиметровой листовой стали. Для повышения КПД агрегата, к его корпусу, перпендикулярно бокам, привариваются металлические пластины толщиной 5 мм. Этот способ способствует увеличению площади нагреваемой поверхности, вследствие чего помещение нагревается быстрее.

Представить принцип работы печи наглядно поможет видео инструкция и дополнительные чертежи, найденные в Интернете.

Достоинства

Выстроенная своими руками печь в гараже порадует автомобилиста рядом позитивных качеств:

• возможность создать внутри помещения оптимальные температурные условия, что позволит избежать риски появления неприятного запаха, плесени, грибка. С помощью регулировки заслонок, поддувала человек способен снизить скорость сгорания дров, угля. Если подбросить в топку дров, то температура воздуха стремительно повыситься. Работать внутри теплого помещения будет гораздо приятнее, снизиться риск простудиться при ремонте машины в зимнее время года;
• длительный период остывания. Качественно возведенная печка из кирпича превосходит по данному параметру конструкции из чугуна, стали. После подбрасывания топлива в топку еще длительное время пространство будет теплым;
• чем больше по размеру кирпичная конструкция, тем более мощной она будет в плане нагрева окружающего воздуха. Однако, даже крохотная конструкции при условии правильного возведения способна сделать маленький гараж теплым;
• расходы на приобретение угля, дров существенно ниже, чем в случае использования магистрального газа.

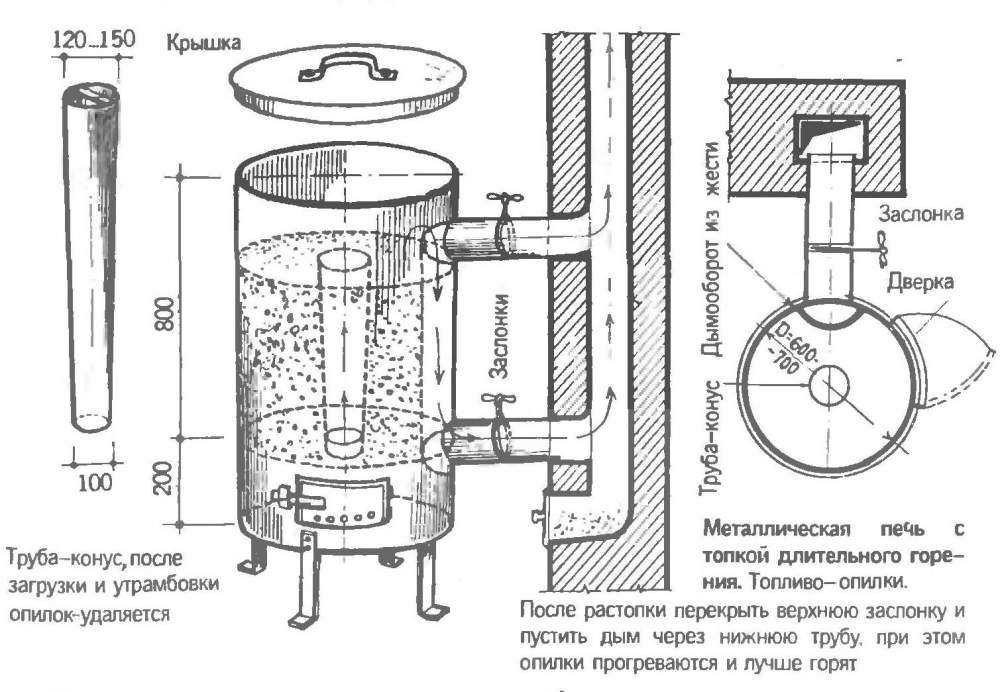

Особенности конструкции дровяной печи длительного горения

Достоинством такой печи является то, что загрузив топливо единожды, его можно не подкладывать затем в течение 20 часов. Такой эффект возможен благодаря специальной заслонке, которая как бы дозирует загруженное топливо, а процесс горения заменяется процессом тления. Режим горения регулируется с помощью продуха — это печь с наибольшим показателем уровня КПД.

Для изготовления печи используется готовая бочка (объемом 200 л.), газовый баллон в данном случае не подходит, так как у него небольшой диаметр. Верхняя часть бочки срезается и используется для подсоединения дымохода. Затем вырезается еще одно отверстие диаметром 100 мм. Оно потребуется для трубы, в которую будет поступать воздух. С баллоном в данном случае было бы работать сложнее.

круг меньшего диаметра, чем у бочкинесколько кусков тяжелого швеллераустанавливается заслонка

В нижней части корпуса печи необходимо сделать люки для подачи дров и зольника. Закрываться люки должны герметично. Поставить такую печь следует либо на фундамент, либо на кирпичную кладку. Видео инструкция поможет разобраться с правилами изготовления агрегата.

Буржуйки — проверенные и простые конструкции

Буржуйки — хит 20-х годов прошлого столетия. Тогда эти печки конкурировали с кирпичными и стояли везде, даже в квартирах. Позже, с появлением централизованного отопления, они утратили актуальность, но применяются в гаражах, на дачах, для обогрева подсобных или хозяйственных построек.

Из листового металла

Буржуйки из баллона, бочки или трубы

Наиболее подходящий материал для изготовления буржуйки для гаража — пропановые баллоны или труба с толстой стенкой. Подойдут и бочки, но надо искать не очень большого объема и с толстой стенкой. В любом варианте минимальная толщина стенки — 2-3 мм, оптимальная — 5 мм. Такая печка будет служить не один год.

По конструкции они бывают вертикальными и горизонтальными. Дровами удобнее топить горизонтальную — более длинные поленья влезают. Делать проще вытянутую вверх, но топка при этом имеет небольшие размеры, придется дрова пилить мелко.

Буржуйку для гаража можно сделать из баллона или трубы с толстой стенкой

Вертикальные

Сначала о том, как сделать вертикальную печь для гаража из баллона или трубы. Выбранный отрезок делите на две неравные части. Внизу меньшая — для сбора золы, выше — основная для закладки дров. Далее порядок работ такой:

• Вырезаем дверки. Внизу небольшую, вверху — солидных размеров. Отрезанные куски используем как дверки, так что их не выбрасываем.
• В выбранном месте привариваем колосники. Обычно это нарезанная на куски нужной длинны стальная арматура толщиной 12-16 мм. Шаг установки арматурин — около 2 см.

Как сделать колосники

Привариваем дно если его нет.
В крышке вырезаем отверстие под дымоход, привариваем полосу металла высотой около 7-10 см. Наружный диаметр полученного патрубка лучше сделать под стандартные дымоходы. Тогда с устройством дымовой трубы не будет проблем.
Крышку с приваренным патрубком привариваем на место.
К вырезанным кускам-дверкам с помощью сварки крепим запоры, петли и все это устанавливаем на место. Как правило, буржуйки негерметичны, так что уплотнители можно не делать. Но при желании по периметру дверок можно наварить полосу металла шириной в 1,5-2 см. Выступающая ее часть будет закрывать небольшую щель по периметру.

В общем и целом, это все. Осталось собрать дымоход и можно испытывать новую печку для гаража.

Горизонтальные

Если корпус расположен горизонтально, зольный ящик обычно приваривают снизу. Его можно сварить по требуемым размерам из листовой стали или использовать кусок швеллера подходящего размера. В той части корпуса, которая будет направлена вниз, проделывают отверстия. Лучше нарезать что-то типа колосников.

Как сделать буржуйку в гараж из газового баллона

Затем в верхней части корпуса делаем патрубок для дымохода. Для этого можно приварить отрезанный кусок от трубы подходящего диаметра. После того, как кусок трубы установлен и проверен шов, металл внутри кольца вырезают.

Далее можно сделать ножки. Лучше всего подойдут отрезки уголка, к которым снизу приделывают небольшие куски металла, чтобы стояли устойчиво.

Следующий шаг — установка дверок. На поддувало можно вырезать кусок металла, приделать петли и запор. Тут без особых проблем. Зазоры по краям не мешают — через них будет поступать воздух для горения.

Не возникнет сложностей и в том случае, если вы делаете дверку из металла — приварить петли не проблема. Только тут, для того чтобы была возможность хоть немного регулировать горение, дверку надо сделать немного больше — чтобы периметр проема был закрыт.

Как установить печное литье на металлическую печку

Проблематично установить печное литье. Вдруг кому-то захочется иметь не стальную дверку, а чугунную. Тогда надо из стального уголка сварить рамку, к ней болтами прикрепить литье, и всю эту конструкцию приварить к корпусу.

Из двух бочек

Все кто пользовался буржуйкой, знают, что от ее корпуса идет очень жесткое излучение. Часто стенки раскаляются до красного свечения. Тогда рядом с ней находится невозможно. Решается проблема интересной конструкцией: две бочки разного диаметра, вставлены одна в другую. Промежутки между стенками засыпаны галькой, перемешанной с песком глиной (прокалить на огне, засыпать только остывшим). В качестве топки выступает внутренняя бочка, а наружная — это только корпус.

Такая печка будет греться дольше. Она не сразу начнет отдавать тепло, но в гараже будет более комфортно и после того как топливо прогорит, она еще пару часов будет согревать помещение — отдавая накопленное в закладке тепло.

https://youtube.com/watch?v=pDQEBVWR0CQ

Типы печей

Учитывая специфичность отопительной гаражной системы, к ней имеется ряд характеристик, которым она должна соответствовать :

• быть маленького размера;
• позволять использование твёрдых и жидких фракций топлива;
• высокая скорость разогрева;
• способность поддержки температуры высокого уровня длительное время;
• простота конструкции;
• бюджетная стоимость;
• быть удобной для эксплуатации;
• легкость в обслуживании.

Исходя из таких критериев соответствия печи для гаража, разделяют их на несколько видов. В основе классификации лежит тип топлива :

1. Газовое отопление. Удобно в тех случаях, где в близлежащем нахождении имеется центральное газовое отопление. Цена у такой системы приемлема, однако есть опасность взрыва.
2. Печь, отапливаемая твёрдым топливом. Затратам на устройство и отопление невысоки, тепловой эффект дает хороший. Удобна и проста в использовании.
3. Электрическая печь. По качеству обогрева к такой печи вопросов не возникнет, однако стоимость тепла в гараже обойдётся не дёшево.

Самым оптимальным вариантом, пользующимся популярностью является печь, отапливаемая дровами. Такую печь можно приобрести в магазине, а можно сконструировать самостоятельно.

Выбор печи

Гараж — помещение особенное. Нужно соблюсти некоторые требования, чтобы обеспечить должное качество отопления:

• небольшие размеры;
• варианты использования отопления на твердом или жидком топливе;
• возможность быстрого разогрева;
• длительное поддержание нужной температуры гаражного помещения;
• легкая для самодельной сборки конструкция;
• низкая стоимость используемых материалов;
• удобство обслуживания.

Исходя из этих требований, печниками рекомендуются следующие виды печей:

1. кирпичная печь для гаража, работающая на твердом топливе;
2. металлическая буржуйка, также работающая на твердом топливе, обычно изготавливаемая из газового баллона;
3. металлическая, в качестве топлива использующая отработанное масло;
4. дровяная печь длительного горения.

После выбора типа агрегата, необходимо набросать чертеж или найти его в сети Интернет, а также, для большей наглядности, просмотреть видео-инструктаж. Теперь предлагаем к рассмотрению все варианты изготовления печей для отопления гаража.
