Расчет прочности фурнитуры
Эти детали ворот лучше приобрести. Изготовление в домашних условиях требует специальных знаний и инструментов и обойдется значительно дороже, чем покупка у хорошего производителя.
Ролики, которые устанавливаются сверху для поддержки полотна,
лучше приобретать стальные, толщиной не меньше 3 мм. Нижний направляющий рельс должен быть изготовлен из качественной стали (от 3,5 мм). Он не должен деформироваться и должен хорошо переносить ветры. Роликовая фурнитура принимает на себя всю весовую нагрузку конструкции ворот, поэтому приобретать лучше изделия из цементированной стали
Продавец может предложить роликовую фурнитуру из пластика, акцентируя внимание на том, что она снижает шумность ворот при эксплуатации. Здесь стоит иметь ввиду, что их через определенное время придется менять, поскольку данный материал не предназначен для высокой длительной нагрузки
Перед приобретением ролики следует осмотреть: смазки должно быть много – это обеспечит минимальный уровень шума при эксплуатации и бесперебойную работу изделия.
Надежность и устойчивость откатных ворот обеспечивает поддерживающая скоба – минимальная толщина ее должна быть не меньше 4 миллиметров. Улавливатели служат фиксаторами створки при закрытых сдвижных воротах. Они должны быть металлическими, толщиной не меньше 5 мм.
Что это – откатные ворота?
Разберемся, что же собой представляют откатные ворота, какими они бывают и в чем их различия и преимущества. Ворота этого типа состоят из установленного на рельсы из металлического профиля полотна, которое плавно движется по направляющим посредством специальных роликов. Механизм позволяет экономить свободное пространство, автоматизирован и работает благодаря электрическому двигателю мощностью 40-100 Вт. По типу крепления выделяют откатные по рельсу, консольные и навесные ворота. Рассмотрим каждую из конструкций подробнее.
Навесные
Такие ворота обычно устанавливают на въезде на территорию промышленных предприятий. Их конструкция обеспечивает движение полотна по верхней балке при помощи роликовых тележек, а высота проема позволяет проезжать грузовому транспорту. В последнее время подвесные ворота, несмотря на надежность и длительный срок эксплуатации, используют все реже из-за значительных затрат металла на их возведение.
как сделать откатные ворота

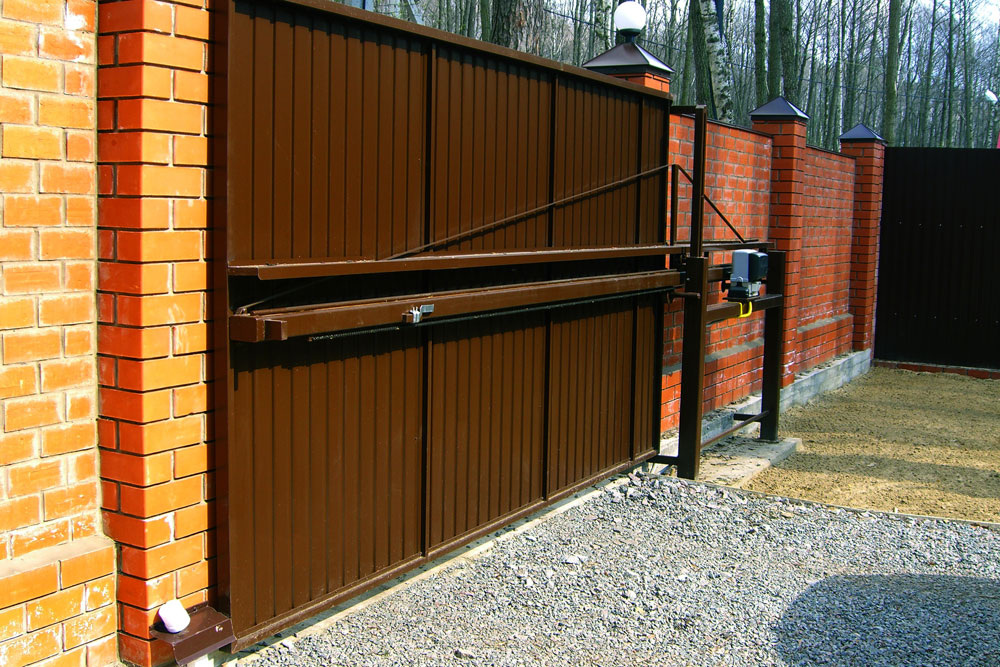

Консольные
Данный тип ворот не имеет верхней балки, ограничивающей проем, и движется на роликовых блоках по консоли, которую располагают сверху, снизу или посередине полотна. Конструкция с нижним креплением проще в реализации, поскольку другие два варианта требуют возведения дополнительных опор.
Ворота с расположенной посередине консолью
Откатные по рельсу
Откатная конструкция, перемещающаяся по нижнему рельсу на роликах, надежна, но не слишком практична. Попадание на рельс мусора, снега, а также намерзание на нем льда способно временно вывести ворота из строя. Поэтому, если вы не планируете постоянно убирать участок вокруг ворот или проживаете в местности с суровым климатом (сильные снегопады, долгая зима), лучше выбрать консольный механизм открывания.
Механизм с нижним рельсом
Материал полотна
При сборке откатных ворот первым делом определяется материал полотна, который будет зависеть только от ваших предпочтений и, конечно комплектующие.
Вот какие варианты материалов для полотна часто используются:
Профнастил. Этот материал очень лёгкий и прекрасно крепиться за счёт саморезов к конструкции откатных ворот. Его покрытие способно сохранять исходный вид несколько десятилетий. Так же вы можете подобрать листы настила в зависимости от ваших целей.
Вагонка. Древесина — материал достаточно качественный и прочный. Но срок службы его будет высоким только при обработке антисептическим раствором. К тому же, стоимость древесины высока и позволить её себе сможет не каждый.
Ковка. Кованный металл смотрится внешне презентабельно и очень прочен, может сохранять свои качества более ста лет. Установка автоматики для ворот такого типа будет так же проста, как и в любом другом варианте. Обойдётся же такой вид ворот дороже других.
Выбор и расчет материалов с фурнитурой
Материал, из которого будет монтироваться обшивка выездных ворот откатного типа, выбирают исходя из личных предпочтений и финансовых возможностей. Наиболее часто приобретаемыми для этой цели материалами являются:
- Профнастил. Один из самых доступных материалов для изготовления заборов и ворот. Удобство и простоту монтажа обеспечивают небольшой вес и минимум дополнительных расходных материалов (заклепки, саморезы). Листы обрабатываются специальным покрытием, которое обеспечивает защиту материала от коррозии. В продаже имеется большая линейка цветов и различные виды рифления.
- Поликарбонат. Материал для тех, кто хочет легкие ворота.
- Стальной лист. Надежный, долговечный материал. Часто используется как основа под ковку. Подбирается по размеру и необходимой толщине.
- Вагонка, штакетник. Эти материалы нуждаются в обработке антисептиком и покрытии краской, либо лаком. Тогда ворота прослужат долго и будут радовать прекрасным видом.
- Кованые элементы. Сейчас можно приобрести такие кованые изделия, с помощью которых посредством сварки можно воссоздать на раздвижных воротах настоящие произведения искусства. Часто ковку комбинируют со стальными листами, поликарбонатом или деревом.
- Филенка. Реализуются эти штампованные металлические листы различных размеров. Монтаж производится при помощи заклепок или сварки.
Если выбор пал на кованые элементы, филенку или металлические листы, то нужно учитывать значительное увеличение веса готовой конструкции при выборе комплектующих и опор.
Фурнитуру обычно заказывают или приобретают в соответствующей торговой сети
Здесь важно понимать, какой вес будет у будущих откатных ворот: так можно будет подобрать необходимые для оптимальной функциональности ролики
Расчет материала лучше проводить с небольшим запасом. Возьмем в пример ворота с проемом 4 метра.
- Раму лучше изготавливать из профилированной трубы (60/30, от 2 мм) – ее потребуется 14,7 метров.
- Внутренний каркас можно сварить из труб 40/20 – в метрах 20,5.
- Если забор закрывается профнастилом, то его уйдет около 8 м2.
- Крепеж будет проводиться при помощи саморезов и заклепок – также приобрести их лучше с запасом.
- 15-20 см швеллер будет использоваться для монтажа закладной. Еще раз повторимся, что его длина должна быть не меньше половины длины проезда ворот (в нашем примере 2 м)
- Для фундамента приобретается арматура 20 м сечением 10-15 мм.
- Щебень, цемент и песок понадобятся для заливки фундамента (пропорции 4/1/2,1). На 4 метровый забор уйдет около половины куба бетона.
Инструментарий для работы:
- лопаты: совковая и штыковая;
- бетономешалка;
- сварочное оборудование;
- шуруповерт (клепочник);
- рулетка;
- молоток;
- болгарка;
- маркер.
Откатные ворота на винтовых сваях своими руками. Инструкция + фотографии!
Вариант схожий по созданию с многими другими, но удобство его в том, что за счет своей конструкции они могут устанавливаться в не совсем ровных местах.
Посмотрим как создать вот такой вариант
Первым делом определяем место и вкручиваем металлические винтовые сваи
Когда столбы готовы, установим направляющую ворот
Приварим и закрепим каретки и кронштейны ворот

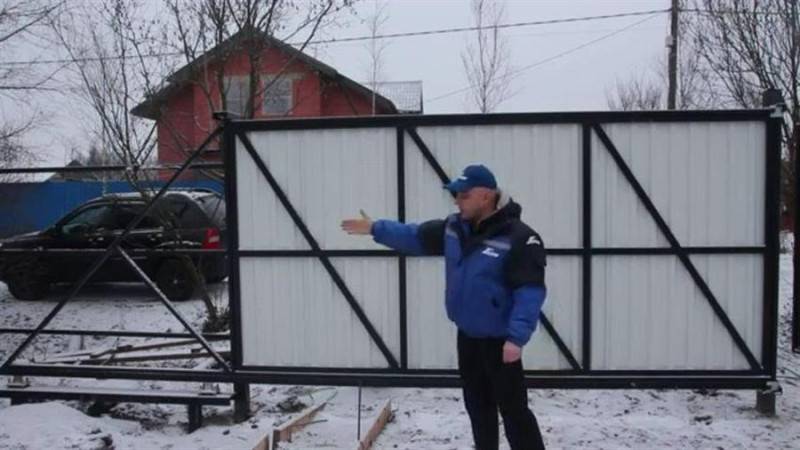

Свариваем каркас из профиля и устанавливаем на столбы
Обшиваем ворота профильным листом
Источник идеи и фотографий видео мастер-класс: https://www.youtube.com/watch?v=CeIqTly4ESoОригинальное название: Откатные ворота и забор на винтовых сваях. ООО “СВ-Фундамент”Автор видео: Строй и Живи
Читать полностью (ссылка)
Почему именно откатные ворота
Ничто так не пугает нашего консервативного соотечественника, как новшества. Вот, три-четыре тысячи лет кряду пользовался народ традиционными распашными воротами и ничего! Зачем же изобретать заново велосипед и строить мало кому известные откатные ворота, которые в советское время являлись неотъемлемым атрибутом военных баз и промышленных предприятий, но никак не дачных участков?
Но причины отступить от канонов все-таки есть и притом весьма весомые. Пройдемся по порядку.
Экономия пространства
Возьмём классические четырехметровые ворота со створками по два метра. Если бы они пропеллером вращались вокруг своей оси, то занимали бы 13м2 каждая.
S=πr2
3.14*22=12.56 м2
Но и так, для открытия потребуется совершить минимум четверть оборота, то есть потратить на две створки больше шести квадратов драгоценного пространства.
Откатная конструкция при этом уложится в пол квадрата. Особенно ярко вы ощутите эту разницу зимой, когда путь движения створок нужно будет освобождать от снега, в то время как откатные ворота без можно проблем открыть в самый суровый снегопад.
Как изготавливаются рельсовые откатные ворота своими руками: порядок действий
Подобная конструкция получила достаточно большое распространение благодаря своей простоте и доступности. Система предполагает наличие специального рельса, закреплённого на поверхности земли, и роликов, прикреплённых к нижней части ворот. Во время открытия створка смещается по рельсу на требуемое расстояние. Предлагаем разобраться, каким образом монтируется подобная конструкция.
Ролики движутся по специальному наземному рельсу
Необходимые для работы инструменты и материалы
Для монтажа следует иметь в наличии:
- сварочный аппарат;
- пилу;
- болгарку;
- шуруповёрт;
- ручной слесарный инструмент.
Для изготовления сдвижной рельсовой конструкции потребуется профильная труба различного сечения, материал для полотна, крепёжные элементы, фурнитура, бетонный раствор.
Количество материала, требуемое для откатной системы, зависит от дизайна и размера ворот
Подготовка основания для двигательного механизма
Основание формируется с внутренней стороны участка вдоль забора. Для фундамента готовится котлован шириной 0,5 м и глубиной 1,5-2 м. Последний параметр зависит от глубины промерзания грунта. Длина траншеи для откатной системы равняет удвоенной ширине ворот.
На дне траншеи формируется подушка из щебня либо смеси, состоящей из гравия и песка. Выполняется армирование. Для изготовления каркаса преимущественно используется арматура диаметром 10 мм. Производится заливка бетонной смеси, состоящей из одной части цемента, двух песка и четырёх щебня. Заливку производят постепенно, не допуская изменения положения установленных элементов.
Заливка бетонного раствора для бетонного основания выполняется постепенно
Установка опорных столбов и монтаж направляющих
После высыхания бетонного раствора приступают к монтажу направляющих и установке опорных столбов. Рельс должен располагаться горизонтально и параллельно ограждению. Чтобы обеспечить требуемое пространственное положение элемента, вдоль бетонного основания натягиваем нить. К бетонному основанию прикручиваем направляющую для откатной конструкции.
Рельс следует надёжно зафиксировать
Установку опорных столбов выполняем в следующей последовательности:
| Иллюстрация | Описание действия |
 | Выполняем разметку, определяя диаметр и местоположением под опорные элементы. Они должно располагаться достаточно близко к сформированному основанию. |
 | Производим выемку земли на нужную глубину с учётом уровня промерзания грунта и эксплуатационной нагрузки. Установленные опорные столбы должны выдержать откатные ворота с учётом ветровой нагрузки. |
 | Монтируем опорные столбы. С помощью уровня тщательно контролируем их пространственно положение во всех плоскостях. Для фиксации опор используем бетонный раствор. |
Изготовление полотна откатных ворот
Если нет готового полотна откатных ворот, руководствуясь чертежом, изготавливаем его своими руками. Работы следует выполнять в горизонтальной плоскости, разложив элементы конструкции на ровной поверхности. Сначала свариваем каркас, а затем к нему крепим облицовочный материал.
Положение каждого элемента должно быть тщательно выверено
Установка конструкции и фурнитуры
Изготовив ворота, приступаем к их установке. Для этого:
| Иллюстрация | Описание действия |
 | К нижней части полотна крепим ролик. Способ крепления зависит от конструктивных особенностей выбранной фурнитуры. |

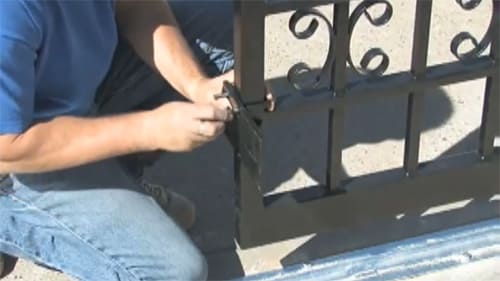

 | Крепим ограничители, которые не позволят створке сместиться дальше столбов, и элементы запорной системы. Замок должен иметь подходящее конструктивное исполнение. Если система двустворчатая, можно к каждой створки приварить уши для навесного замка. Полотно устанавливаем на направляющий рельс и проверяем работоспособность собранной конструкции. |
Советы по отделке и эксплуатации
Обычно откатные ворота предпочитают отделывать материалами из древесины. При этом используют только строительное сырьё, качество которого сомнений не вызывает. Деревянное покрытие ворот должно быть устойчивым к механическим воздействиям, иначе оно быстро покроется трещинами и потеряет форму.
Дерево, используемое для облицовки ворот, должно быть устойчивым к механическим воздействиям
Если нет возможности вложить в сооружение откатных ворот немалые средства, то стоит задуматься об их отделке пластизолом. Правда, с использованием этого материала дверная конструкция на территории частного дома будет смотреться не респектабельно. Всё-таки пластизол выглядит как гладкий или гофрированный лист, покрытый полиэфиром. Зато это строительное сырьё отличается прочностью и поэтому часто применяется при строительстве автостоянок.
Ворота из пластизола отличаются прочностью и практичностью
Когда по вкусу не приходится ни дерево, ни пластизол, можно попробовать отделать откатные ворота сэндвич-панелями или профнастилом. А оригинальной облицовкой дверной конструкции будет обшивка вагонкой. Благодаря этому материалу ворота станут надёжными и прослужат долгий срок.
Установив откатные ворота, следует позаботиться о безопасности их использования. Эксплуатация такой дверной конструкции требует придерживаться следующих правил:
- не создавать препятствий для движения ворот;
- визуально контролировать открытие и закрытие конструкции;
- не стоять в зоне движения створки;
- отказываться от использования ворот при повреждении управляющих устройств;
- не пытаться самостоятельно переделать конструкцию ворот;
- не использовать ворота как средство для перемещения каких-либо объектов.
Соорудить откатные ворота не так проблематично, как может показаться. Чтобы ввести в эксплуатацию сложную дверную конструкцию, надо досконально её изучить и выполнить все пункты инструкции по изготовлению объекта.
Крепежная профильная труба
Верхние ролики, а также улавливатели, расположенные сверху и снизу, удобно крепить с помощью профильной трубы 3х6 см. Она устанавливается по всей высоте столба, а также в местах крепления фурнитуры. Есть два способа крепления этой трубы.
- Забетонировать ее вместе со швеллером (не очень удобно).
- Вывести от столба несколько прутов арматуры и уже к ним приварить профильную трубу.
Крепежи нередко дополнительно усиливаются анкерами. При этом стоит заметить, что со временем анкеры, установленные в кирпич, расшатываются.
Бетонирование трубы более надежно, но для этого требуются большие трудозатраты, что целесообразно далеко не всегда. Крепление будет выглядеть примерно так: устанавливаются нижние ролики, затем полотно ворот, а сверху привариваются верхние ролики. Касаемо нижнего улавливателя, то он приваривается уже по факту, ориентируясь на линию, по которой полотно подходит к столбу на противоположном конце.
«Закладные» привариваются к трубе, при этом используются небольшие угловые профили. В будущем «закладные» окрашиваются в цвет воротного полотна.
Установка секции
Завершается устройство откатных ворот своими руками закреплением секции на столбах и подключением автоматики. Приступать к монтажу ворот можно не ранее, чем через неделю с момента бетонирования фундамента и опор.
Последовательность установки:
- К уложенному на фундамент швеллеру сваркой «прихватывают» роликовые тележки, ролики помещают внутрь направляющей внизу полотна.
- Ворота проверяют строительным уровнем и фиксируют их верхнюю часть кронштейном.
- Ход ворот проверяют и, если все в порядке, прочно приваривают роликовые тележки.
- На передней части секции снизу крепят концевой ролик.
- Ворота закрывают и проверяют совпадение с уловителями на опоре, при необходимости, их положение корректируют.
После сборки места сварки обрабатывают антикоррозионной грунтовкой и подключают электродвигатель в соответствии с прилагаемой к нему документацией. Конструкция готова и, если вы будете за ней должным образом ухаживать, не забывая периодически очищать и смазывать ролики, она прослужит долгие годы.
Подключение автоматики – завершающий этап
Надеемся наша инструкция о том, как сделать откатные ворота самостоятельно, будет вам полезна. Но помните, прежде чем приступать к работе, стоит составить проект будущей конструкции и обсудить его со специалистом. Желаем удачи!
Устойчивость к ветру
Ветер – еще один враг распашной системы. При сильных его порывах створку может вырвать из рук, а там она обязательно зацепит не успевший отъехать автомобиль, или же откроется наизнанку, повредив при этом свои петли или даже раму. Инерция – страшная штука.
У откатных ворот такой проблемы нет. Их парусность никоим образом не совпадает с траекторией движения створки, а потому они могут работать даже в самый жестокий шквал.
Статус
Пройдите по улицам. В 99% случаев, вам встретятся классические створчатые ворота, а потому установив откатную конструкцию, вы наверняка выделитесь из толпы, подчеркнув при этом свой социальный статус.
Так уж сложилось, что нищеброды откатными воротами похвастать не могут.
Убедили? Тогда движемся дальше!
Как сделать красивые откатные ворота из металлических реек. Пошаговые ФОТО!
Следующий вариант немного дороже остальных, да и процесс создания посложнее. Зато трезультат вас не разочарует внешним видом и удобством использования.
Вот такие ворота попробуем собрать и установить
Собираем каркас из металлических реек
Устанавливаем опоры для установки кареток воротины
Закрепляем сами каретки у ставим на них ворота

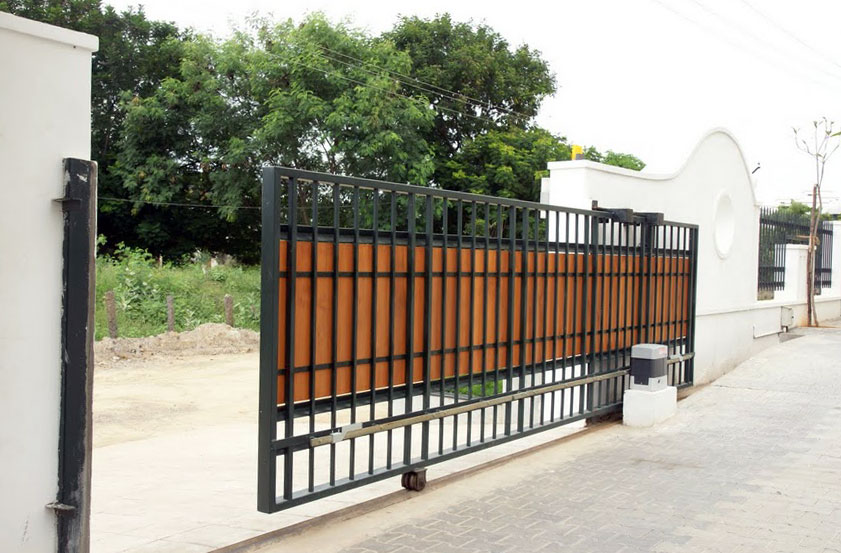

Устанавливаем шестеренчатый механизм и электропривод открывания ворот
Вариант обналички зависит от вкусов и предпочтений. Готово
