Навесы на ворота: как приварить и сделать козырек своими руками

Требования к козырьку

Если дизайн и форму деревянного козырька можно подобрать по фото, то эксплуатационные характеристики будущей конструкции определяются следующими аспектами:

Навес из дерева следует делать так, чтобы он был способен выдержать не только свой вес, но и снежную массу, скапливающуюся на нем в зимнее время

При выборе конструкционных особенностей козырька следует учесть особенности погодных условий региона, силу ветра и количество выпадающих осадков в разное время года.
Важно правильно оборудовать систему отвода воды.
Лучше, если конструкция будет надежно защищать входную дверь и крыльцо.
Должна быть хорошо продумана гидроизоляция козырька. Обычно для этой цели выбирают рулонные материалы, поликарбонат или шифер.

Козырьки над крыльцом, выполненные из натуральной древесины, должны по ширине превышать дверной проем на 60-65 см. Исключить застой воды над поверхностью козырька можно при выполнении уклона – не меньше 20 градусов.

Выбираем форму и размер козырька

На первый взгляд, это показатели, которые подбираются исходя из собственных пожеланий и эстетических предпочтений. Однако именно форма и величина козырька определяются не столько владельцем дома, сколько внешними факторами.

В первую очередь, необходимо учесть условия эксплуатации. Если в регионе отмечается большая толщина снежного покрова, зимой на козырьке образуется снежная шапка. Поэтому размер и форма навеса должны быть выбраны так, чтобы снег мог самостоятельно соскальзывать вниз.

При этом надо учесть направление — если плоскость выгнута над боковыми сторонами калитки, сход снега будет производиться по сторонам от нее. Если же козырек выполнен в традиционном стиле (подобие скатной крыши с наклоном плоскостей на проход), снег будет сходить на дорожку (или проезжую часть), что потребует частой уборки. При такой форме козырька возникает опасность схода снега на людей или проезжающие машины.

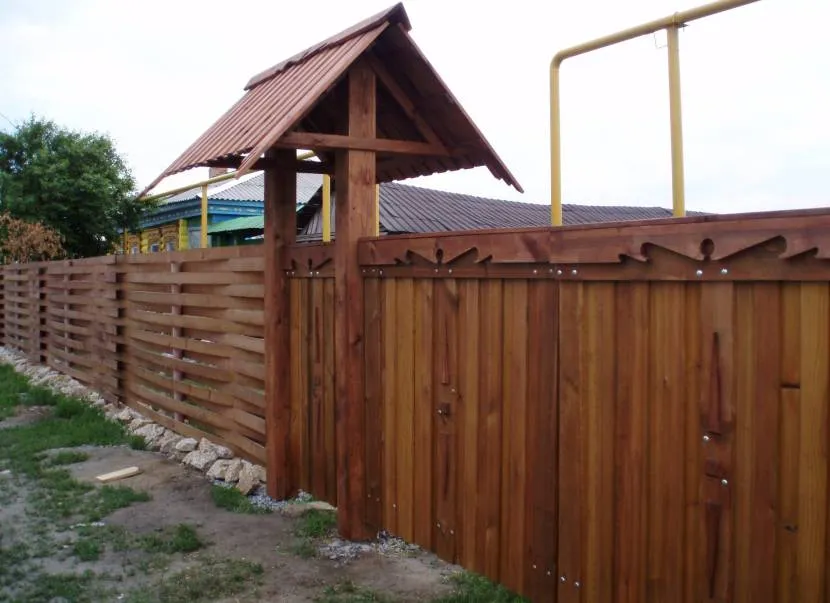

Деревянный навес для деревянного забора

Оптимальным вариантом следует считать форму, при которой все осадки будут отводиться в стороны от прохода. Дорожка не должна быть залита водой или засыпана снегом. Размер козырька должен обеспечивать защиту механики от влаги и снега, но не слишком перегружать несущие конструкции и не способствовать накоплению большого количества снега в зимнее время.

Обратите внимание! Для Москвы расчетная снеговая нагрузка составляет 210 кгс/м2, а ведь есть регионы с гораздо большей нагрузкой — она может достигать 560 кг/м2. Этот момент необходимо учитывать, иначе козырек не выдержит и сломается

Необходимо учесть еще один фактор — ветровую нагрузку. Если в регионе часто возникают шквалистые порывы или ветры ураганной силы, от выбора больших козырьков с высокой площадью покрытия лучше отказаться. Такое сооружение может не устоять и будет унесено ветром, причем, возможны серьезные и весьма печальные последствия.

Подготовительные работы

Для такого навеса достаточно будет использовать для сварки профиль с полкой 30 мм. Толщину стенки берут 1,5 мм. Толще не нужно, это только увеличит стоимость конструкции.

Самый простой и надежный вариант навеса – односкатный. Длина верхнего ската в рассматриваемом случае будет 3900 мм, нижний отрезок уменьшаем на 80 мм, поэтому ферма на краю зарезается под угол для соединения.

Размер самой большой распорки между горизонтальными трубами фермы будет 600 мм, всего делают 7 распорок на всю деталь конструкции. Для лучшего соединения первую ферму навеса собирают на ровной поверхности.

Стыкуют и проводят сварку узкого края. Затем монтируют широкую распорку и варят стыки. Размечают место установки следующего ребра жесткости, замеряют размер, отрезают заготовку и монтируют ее в конструкцию фермы. Операцию повторяют с оставшимися 5-ю ребрами, постепенно уменьшая их размер.

Теперь у нас есть точные размеры распоров фермы, а их понадобится еще 4 штуки. Надо нарезать всю заготовку для сборки ферм для навеса. Первая деталь, для удобства, будет служить шаблоном.

Далее выкладывают и закрепляют прижимами две основных плети, так же проводят сварку сначала крайних стыков и укладывают перемычки, прихватываем их, но не проваривая.

Прихватки обязательно ставить со всех сторон стыка для большей надежности предварительной сборки. Для прихваток выставляют небольшой сварочный ток – это поможет избежать лишних дырок в соединении.

Собрав конструкцию фермы, снимают ее с шаблона и проводят сварку в нижнем положении. Затем таким же способом собирают и обваривают оставшиеся фермы навеса.

Некоторые специалисты советуют сварить конструкцию с помощью косых распорок из профиля меньшего размера. Для спокойствия можно установить дополнительные ребра жесткости, но это потребует покупки дополнительного недешевого материала.

Поэтому, при желании, можно раскрепить первые 2 самых широких окна. Остальные лучше ужесточить, обварив на боковых стыках треугольные косынки из листового металла.

Приступаем к делу

Как сделать козырек над гаражом? Для комфортной работы вам понадобится один-два помощника.

Накануне главных работ промазываем заготовленный металл антикором, грунтуем железным суриком, красим. К началу работ краска должна высохнуть.
Нарезаем и заостряем крепёжные стержни из арматуры.
По фасаду размечаем отверстия под избранный тип крепежа каркаса к стене, сверлим их, очищаем о пыли.
На ровной поверхности размечаем стальные уголки по размерам эскизного чертежа, нарезаем. Для эстетичности соединений конструкции торцы уголков, идущих по периметру кровли, обрезаем под 45 градусов.
Собираем треугольные опоры, свариваем, не забывая молотком сбивать окалину. Привариваем рёбра жесткости, кованые элементы.
Восстанавливаем краской обгоревшие при сварке места.
Крепим опоры к стене, тщательно выверяя вертикаль-горизонталь строительным уровнем. Затем привариваем продольный уголок, идущий вдоль стены, крепим его к фасаду. Вслед за ним привариваем внешний продольный уголок, поперечины.
Укладываем на каркас листы поликарбоната, прикрепляем саморезами.

ВАЖНО: До окончания монтажа не снимайте с листов поликарбоната защитную плёнку. Она убережёт пластик от случайных повреждений

Заключительный аккорд — установка примыкающего профиля или слива на стене.

Дополнительная защита с секретом

Однако навесной замок дополнительно защитить всё равно не помешает. Навес влажному воздуху — не помеха, он свободно проникнет в замочную скважину подвергает внутренний механизм коррозии. А в первые ночные заморозки сконденсированная внутри влага превратится в лёд, и намертво заблокирует замок.

Кстати, в непрозрачный целлофановый пакет, надетый на навесной замок, можно предусмотрительно положить маленькую упаковку средства от ржавчины и замерзания механизма (WD40 и подобные).

Если же ворота снабжены лишь внутренними замками, прикройте замочные скважины небольшими листами резины, прикрепленными стальной полосой на саморезах к створкам над замками.

Для этих целей отлично подойдут оторванные брызговики.

А для «аварийного» баллончика можно предусмотреть неприметный тайничок в конструкции стойки. Например, приварите к одной из стоек вертикальный обрезок трубы под размер баллончика. Вставляем его снизу в трубу, затыкаем пробкой от шампанского. Когда понадобится — выдернем пробку, и спасительный баллончик выпадет в ладонь.

Как выбрать хороший замок для гаража? Читайте в статье — здесь.

Порядок проведения монтажных работ

Односкатный козырек без колонн Козырек на крыльцо из поликарбоната можно сделать своими руками. Единственное условие: умение работать со сварочным аппаратом. Допускается монтаж на болты, но такой вариант не так надежен и не так красиво выглядит.

Монтаж односкатного козырька

Пошаговая инструкция по сооружению такого крыльца крайне проста.

Вычисляют размеры будущего навеса. Его длины должно быть достаточно, чтобы прикрыть крыльцо до первых ступеней. Ширина должна превышать ширину крыльца или двери на 60 см.
Составляют чертеж с указанием всех параметров и угла наклона конструкции.
Подготавливают стены: оштукатуривают, усиливают при необходимости.
Изготавливают каркас методом сварки по чертежу.
Закрепляют каркас на стену на анкеры или шурупы.
Лист поликарбоната крепят к каркасу с помощью специального крепежа – с уплотнительными резиновыми прокладками. Монтаж выполняют в соответствии с инструкцией к материалу: правила для монолитного и сотового поликарбоната отличаются.
Оборудуют козырек водостоками.

Односкатный навес можно опереть на декоративные столбики, чтобы придать входной группе более интересный вид.

Навес двухскатный

Двускатный козырек без колонн Монтаж двухскатной модели немногим отличается от односкатной.

По составленному чертежу рассчитывают размеры и нарезают трубы или уголки.
Изготавливают кронштейны с нужными параметрами. Крепят на них балки под 90 градусов, соединяя их под определенным углом. Балки соединяют подкосами – скорее для красоты, чем для усиления конструкции.
Если козырек примыкает к стене, кронштейны монтируют на стену на анкерные болты. При креплении тщательно проверяют уровень.
Сваривают подобие фермы для двухскатного козырька.
Стропила приваривают на кронштейны, соединяют их коньком.
При необходимости приваривают металлические уголки, чтобы облегчить монтаж настила.
2 листа поликарбоната устанавливают на скаты козырька и крепят саморезами с резиновыми шайбами.

Крыльцо также рекомендуется оборудовать водостоком. Хотя оно и лучше защищает входную дверь.

Козырек полукруглой формы

Каскадный полукруглый козырек Такая модель более сложна в изготовлении, так как предполагает сгибание материала настила и элементов каркаса. Схема монтажа та же, но сборка несколько отличается.

Для каркаса берут трубы диаметром не более 16 мм. Иначе их сложно будет изогнуть.
Детали каркаса под арочный козырек сгибают дугой под определенным радиусом. Если он невелик, трубу сгибают на трубосгибе – специальном станке. Если большой, сгибание производят с одновременным прогревом трубы, что сложнее.
Дуги соединяют между собой планками. Для усиления каркаса с задней стороны тоже приваривают планки.
Навесы, на которые ставят козырек, приваривают к задней дуге. Места соединений можно замаскировать декоративными деталями.
Изгибают механическим способом поликарбонат.
Готовую конструкцию прогрунтовывают, окрашивают, затем зашивают поликарбонатом.

Изготовление деревянного каркаса из дерева

Крепления досок для деревянного каркаса козырька Козырек из поликарбоната на деревянном каркасе сделать, с одной стороны, проще, так как материал легок и проще обрабатывается. Но с другой – несущая нагрузка у материала меньше, поэтому вся конструкция под навес будет массивнее.

Инструкция по изготовлению односкатной конструкции:

На стену крепят опорную балку. Если стену нельзя трогать, вплотную к фасаду ставят опорные столбы.
Вторую пару столбов устанавливают за ступенями.
Соединяют балку над дверью и столбы перекладинами.
Поперек ската укладывают доски или рейки – они служат обрешеткой.
Обшивают скат поликарбонатом.
Монтаж двухскатной конструкции чуть сложнее. Здесь можно обойтись без опорных столбов, если закрепить на стену треугольные опорные балки.

Криволинейные козырьки на базе деревянного каркаса делать нельзя.

Монтаж

Первым делом из профильной трубы 40×20 мм необходимо подготовить каркас будущей конструкции. В зависимости от выбранных размеров нарезаются заготовки. Две из них должны соответствовать высоте крыльца, две других должны соответствовать его длине. Размер еще двух заготовок подбирается в процессе. Из этих компонентов должен получиться прямоугольный треугольник. Первым делом между собой попарно привариваются детали, размеры которых известны. Они должны быть расположены под прямым углом.

Добиться этого позволит специальная струбцина или тиски. Проваривать весь шов не следует за один проход, т. к. угол будет нарушен. Лучше выполнить небольшие прихватки, выровнять заготовку, а потом полностью ее проварить. Когда все готово, можно произвести замер длины гипотенузы. Болгаркой вырезается еще два элемента, и они привариваются на свое место. Теперь необходимо объединить треугольники в общую конструкцию козырька. Для этого они соединяются планками по углам. Чтобы увеличить жесткость каркаса козырька у образовавшегося прямоугольника, который будет прилегать к стене, необходимо приварить несколько поперечных планок.

Следующим шагом монтируются металлические элементы под обрешетку, на которую будет закреплен кровельный настил крыльца. По готовности каркаса крыльца его можно устанавливать на стену. Так его будет проще закрепить. В катетах треугольника, который будет прилегать к стене сверлится несколько отверстий. Они должны по диаметру совпадать с диаметром анкера, с помощью которого будет производиться крепление. Каркас крыльца прислоняется на место монтажа и переносится расположение отверстий на стену. Перфоратором сверлятся отверстия в стене.

Теперь можно выполнить зачистку каркаса крыльца. С него необходимо удалить всю ржавчину. Сделать это проще всего шлифовальной машинкой или болгаркой с соответствующей насадкой. После этого выполняется покраска каркаса крыльца. Когда он высохнет, можно выполнить монтаж кровельного материала. Если это будет профнастил или металлочерепица, то крепить их следует кровельными саморезами с резиновыми уплотнителями. Поликарбонат также можно закрепить ими, но в отношении поликарбоната не стоит переусердствовать. Если слишком затянуть саморезы, то они просто раздавят настил. Далее козырек поднимается и фиксируется на своем месте.

После монтажа необходимо герметизировать узел примыкания козырька к стене. Это можно сделать с помощью различных мастик или отрезком кровельного материала. При большом выносе козырька монтируются стойки. Предварительно они должны быть приварены к каркасу. Под них выкапывается две ямы глубиной в 50 см. Часть стоек козырька, которая будет находиться в земле, покрывается битумной мастикой, которая защитит их от ржавления. Стойки опускаются на свое место и пространство вокруг них заливается бетонным раствором. Другой вариант козырька для самостоятельной сборки есть в видео.

Для чего он нужен

Некоторые строения изначально планировались без этого необходимого элемента. Это не значит, что все делалось неправильно, просто наличие козырька поможет создать дополнительные удобства в использовании гаражного помещения.

Преимущества и основные функции козырька:

Защита от атмосферных осадков. Причем главное преимущество в этом случае заключается в недопущении влаги в механизм замка. Это значительно увеличит продолжительность службы и комфорт использования.
Предохранение источников освещения. Если над гаражными воротами есть лампочка, козырек надежно защитит ее от возможных повреждений.
Въезд в гараж также будет менее засыпан снегом или покрыт льдом. В теплое время козырек при необходимости может служить защитой от солнца, если работы выполняются при открытых гаражных воротах.
Декоративный эффект. Если козырек выполнен в одном стиле с основным строением, это создаст единый экстерьер и улучшит общий вид здания.

Наличие козырька над воротами гаражей гарантирует комфортное открывание ворот, ведь осадки не будут попадать за шиворот. Петли и сами ворота также будут защищены от лишней влаги, а при отрицательных температурах им не грозит обледенение.

Подготовительные работы

Навес для чего

Они различаются по характеру предназначения: для автомобиля, бассейна, вместо беседки или как хозпостройка. Но задача у них одна — это защита.

Глобальной разницы между навесом для автомобиля или для отдыха нет, принцип строительства идентичный. Главное подойти к работе внимательно, с упором на свой чертёж и размеры участка.

Навесы иногда приравнивают к козырькам, но между ними есть разница. Козырьки это небольшие сооружения, которые устанавливают над входом в помещение. Они бывают простые, или украшенные ковкой. Как сделать козырёк своими руками из металла, Вы можете узнать здесь.

Основные функции козырька над гаражом

Главное качество, которое появляется у гаража с установленным над въездом козырьком, — комфорт при открывании ворот

Свес приобретает еще большую важность, если скат крыши спроектирован в сторону ворот. Козырек защищает от неблагоприятных внешних факторов: дождя, снега или ветра

Помимо защиты от осадков, навес нужен для чистоты перед воротами. Эффективность зависит от габаритов, но все равно на земле перед гаражом под козырьком остается меньше снега, листьев, луж.

Наконец, у гаражей с козырьками появляется такое качество, как защита ворот от налипания льда, забивания замков, примерзания петель и створок ворот.

Требования к козырькам

Козырек должен быть не только практичным, но и безопасным, поэтому есть ряд требований, которому должна соответствовать конструкция козырька:

герметичность;
прочность;
привлекательность;
достаточная ширина и длина;
соответствие общему настроению здания.

Одной из основных функций козырька является защитная. При этом речь идет как о жильцах и гостях, которые будут входить в дом, так и о самой входной двери. Хороший козырек является герметичным, т. е. через щели в его настиле не протекает дождевая или талая вода. Это продлевает срок службы материала, из которого изготовлена дверь. Кроме того, козырек отбрасывает тень на крыльцо, что препятствует быстрому выгоранию лакокрасочного покрытия, которое нанесено на наличники и дверь.

Конструкция козырька должны быть достаточно прочной. Это означает, что она без особых сложностей должна выдерживать как собственный вес, так и ветровую нагрузку, которая в некоторых случаях может в несколько раз превосходить вес конструкции козырька. Кроме того, зимой при обильных снегопадах часть осадков будет задерживаться на козырьке. Его прочности должно хватить и на вес снежного покрова.

Козырек не является модулем, который делается, чтобы просто было. Он должен быть привлекательным и задавать общее настроение. В то же время конструкция козырька не должна противоречить экстерьеру здания. Это выражается как в линиях каркаса, так и в расцветке. Ширина козырька должна быть такой, чтобы вылет с каждой стороны от двери составлял минимум 50 см. Только в этом случае можно говорить о достаточной защитной функции.

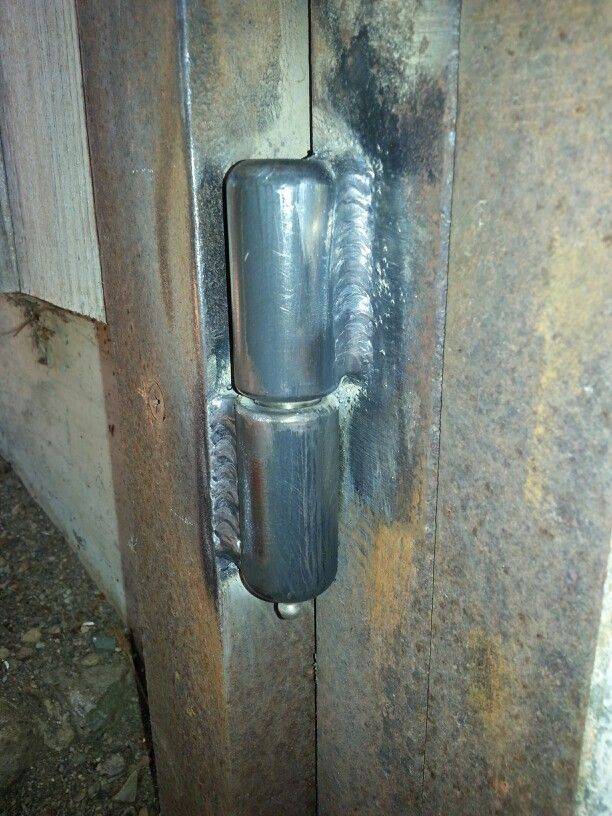

Общие правила по привариванию петель

Чтобы установленные петли работали исправно и прослужили долгое время, а ворота не просели под своим весом по истечении времени, следует проделывать все работы согласно правилам и очень тщательно.

Итак, на что следует делать упор во время сварки:

Ровность шва и его непрерывность. Сварной шов должен быть максимально цельным, без пропусков.
Максимальная глубина сварки. В идеале необходимо приварить петли всей плоскостью, которая прилегает к поверхности столба.
Следует приваривать навесы очень ровно, чтобы не возникало никакого излишнего давления на них в процессе эксплуатации и в стоячем положении.
Для увесистых конструкций необходимо дополнять систему петель дополнительно парой, которая располагается немного ниже верхней несущей петли.

В целом больше никаких правил нету, но и этих следует придерживаться и относится к ним с полной серьёзностью.

Изготовление навес своими руками

Легче всего изготовить своими руками односкатную или двускатную конструкцию навеса. Для этого потребуются стандартные инструменты и сварочный аппарат. Сложнее изготовить самостоятельно арочный козырек. Для него нужны две или более одинаково согнутые трубы. Чтобы придать плавный изгиб металлическому профилю, понадобится специальное оборудование.

Вариант крепления стеклянного навеса

Подготовить дуги вручную тоже можно, но, для того чтобы правильно согнуть металлопрокат с помощью газового ключа и тисков, придется изрядно потрудиться.

Монтаж двускатного воротного навеса

Важно! Навес будет удерживать опорные столбы ворот, поэтому должна быть полная уверенность в их надежности и прочности

Создание чертежа. Эскиз поможет сделать одинаковые заготовки и учесть все детали и элементы конструкции. На бумаге или картоне чертится шаблон стропильной системы двускатного навеса. Это треугольник с нужными размерами.
Металлический профиль нарезают по размерам и прикладывают к шаблону. В таком виде детали нужно приварить друг к другу. Для козырька делаются два одинаковых треугольника.
Треугольники в углах соединяют тремя одинаковыми кусками трубы, равными длине козырька. Все элементы нужно правильно приварить — и каркас для навеса готов.
В местах крепления треугольника к столбам сверлятся отверстия для соединения с опорами.
Сварные швы шлифуются, каркас обрабатывается антикоррозийным средством и окрашивается.
Из подходящего материала вырезают прямоугольные листы крыши козырька и треугольники для фронтона.
Используя саморезы по металлу, листы прикрепляют к металлическому каркасу.
Собранный навес монтируется на опорные столбы и фиксируется анкерными болтами.
Для надежности к столбам и навесу можно приварить боковые опорные элементы, которые обеспечат косую жесткость конструкции козырька. Это могут быть трубы металлопрофиля или кованые детали.

Создание навеса арочного типа

Простую конструкцию арки можно украсить коваными деталями. Такой навес будет смотреться очень изысканно и привлекательно. Для гнутых элементов можно выбрать максимально тонкий металлопрокат: так будет легче придать им нужную форму.

Составляется чертеж с размерами.
Из отрезков трубы сваривается П-образная рама, которая будет закреплена на опоры, а к ее верху будут приварены полукруглые детали.
Металлопрокат изгибается холодным способом до нужной формы.
К концам каждой дуги нужно приварить соединяющий прямой отрезок трубы.
Между собой дуги сваривают тонкими поперечными полосками; количество их будет зависеть от размеров козырька.
Зачищаются места сварки, металлические части козырька грунтуются.
В качестве крыши для арочного навеса можно использовать поликарбонат, профнастил, металлочерепицу, листы металла или ПВХ.
Для украшения и дополнительной прочности привариваются кованые угловые элементы. По желанию коваными деталями украшается также каркас.

svoizabor.ru

Основные требования, предъявляемые к навесам

Способ крепления к стене здания

Для того, чтобы козырек выполнял требуемые функции и был абсолютно безопасным, при его создании следует придерживаться нижеперечисленных правил:

для его изготовления необходимо выбирать только прочные материалы, максимально устойчивые к ветровым, снеговым нагрузкам
особое внимание обращайте на прочность крепления каркаса; к стене его крепят посредством 6-8 прочных металлических анкеров; при использовании тяжелых кровельных материалов или сборке изделий длиной от 2 м требуется использование опор в виде стоек; опорные столбы бетонируются на глубину 0,8-1,5 м; к дальнейшим работам разрешается приступать лишь через неделю после упрочения бетона
скаты кровли должны располагаться под углом не менее 20°; оптимальный вариант – наклон 30-50°
в местах пристыковки козырька к стене требуется дополнительная гидроизоляция
во избежание образования наледи следует предусмотреть систему отвода дождевой и талой воды; использовать можно как накопительные емкости, так и ливневку или желоба
длина навеса – шире входной двери на 60 см, то есть он должен отступать от нее с обеих сторон на 30 см
ширина козырька – не менее 70 см
чтобы козырек не мешал двери свободно открываться-закрываться, от ее верха необходимо сделать отступ 30 см
при монтаже тонкой, гибкой кровли несущая обрешетка делается сплошной
так как подобное сооружение является частью строения, оно должно полностью соответствовать его общему стилю

Сооружать козырек над крыльцом лучше одновременно с обустройством кровли дома. Вы сможете сэкономить, используя остатки материала. Плюс крыша здания и навес, выполненные в одном цветовом оттенке, будут смотреться гораздо выигрышнее.

Как сделать дренаж на участке своими руками: отводим излишки воды на разных типах почвы, правильно и недорого (20 Фото & Видео) +Отзывы

Установка водоотводных желобов

Отведение потоков воды с поверхности металлического козырька выполняется с помощью стандартного желоба из пластика или металла с набором крепежа

Важно не только установить желоб, но и правильно его отрегулировать

Водосливную трубу крепят непосредственно на металлической продольной балке козырька, не устанавливают, так как она зачастую портит внешний вид конструкции. Более разумным считается использование второго металлического желоба, который отведет основную часть потока воды к более удобному месту водосбора и не повлияет на облик козырька над крыльцом. В любом случае будет необходим один 2-х метровый основной желоб и 1,2 метровый боковой вспомогательный с переходником в сливную трубу.

Подготовительные работы

Начинают с приварки платиков к петлям. Этот этап можно пропустить, если используются готовые навесы с монтажными пластинами либо при монтаже на круглые столбы небольшого сечения. Платики вырезают из листовой стали болгаркой, выбирая листы толщиной не менее 5 мм.

Перед сборкой петли её внутренняя часть (то место, где находится подшипник) тщательно обрабатывается смазкой, а участок, отводимый под сварку, очищают от пыли и ржавчины. Варят на горизонтальной поверхности. Два платика укладываются рядом по длинной стороне с зазором 2–3 мм. Сверху кладётся половина навеса, привариваемая к одной из пластин сплошным швом. Аналогичную операцию выполняют со второй половиной. Получившиеся швы аккуратно зачищают.

Изготовление козырька

Монтаж козырька — это процедура, которая во многом зависит от его конструкции, формы и размера. Здесь нет каких-то общих правил, подходящих под любые ситуации. Поэтому рассмотрим один из наиболее популярных ныне вариантов — козырек из поликарбоната, округлой формы, с установкой на собственные опоры.

Инструменты и материалы

Таблица. Что потребуется для сборки и монтажа козырька.

	стальная труба прямоугольного сечения (размеры 30 × 20 или 40 × 20 мм)
	болгарка с отрезным и шлифовальным дисками
	электродрель с набором сверл
	трубогиб для профильной трубы (желательно), или шаблон для изгибания деталей каркаса
	краска и кисти для нанесения защитного покрытия
	поликарбонат для изготовления купола
	крепежные элементы для поликарбоната (болты со специальными пластиковыми шайбами)
	инструменты для изготовления гнезд в грунте
	компоненты для замешивания бетонного раствора
	измерительные инструменты (рулетка, линейка, угольник, строительный уровень и т. п.).

Сергей Свистунов
Строитель со стажем, редактор информационного портала Zaborchik.com

Здесь перечислены только самые необходимые принадлежности. В ходе выполнения работ могут быть востребованы дополнительные материалы и инструменты. И еще здесь не указаны декоративные кованые элементы, которые могут понадобиться для оформления козырька. Их изготавливают самостоятельно или заказывают у специалистов.

— Сергей Свистунов Строитель со стажем, редактор информационного портала Zaborchik.com

Процесс изготовления

Изготовление козырька состоит из двух этапов:

сборка самого купола;
изготовление опорной системы.

Первый этап представляет собой сборку каркаса из металлических деталей. Чаще всего используют трубы прямоугольного сечения — они удобны при выполнении сварных работ. С помощью трубогиба или специального шаблона изгибают дуги каркаса, после чего обрезают их по длине (так удобнее работать).

Затем отрезают поперечины и приваривают их к дугам. Последним этапом становится изготовление и установка декоративных элементов, если они предусмотрены проектом.

Опорную конструкцию собирают, исходя из размеров каркаса купола. Проще всего сразу нарезать по длине вертикальные стойки (с учетом размеров подземной части сооружения). Далее присоединить их к куполу на резьбовые соединения, разметить площадку возле калитки и изготовить гнезда для стоек. Потом установить все сооружение в лунки, выровнять по осям и залить гнезда бетоном.

После этого каркас козырька можно считать почти готовым — остается лишь обработать края болгаркой с шлифовальным кругом и нанести защитное покрытие.

Монтаж купола

Купол из поликарбоната устанавливают на готовый каркас, уже залитый в грунте. Для удобства работы все отверстия под болты в металлической трубе делают заранее. При установке купола потребуется лишь отрезать нужный кусок поликарбоната, примерить его к каркасу и отметить центры отверстий.

Сергей Свистунов
Строитель со стажем, редактор информационного портала Zaborchik.com

Затем по отметкам сверлят отверстия, снова укладывают купол на верхнюю часть каркаса и крепят материал специальными болтами с пластиковыми шайбами.

— Сергей Свистунов Строитель со стажем, редактор информационного портала Zaborchik.com

Двускатный

Двускатный козырек

Если вы хотите, чтобы снежный покров падал не перед воротами, но, как и вода отходил в сторону, тогда этот вариант очень вам понравится. Вместе с тем вы получаете более жесткую конструкцию, которая хорошо противостоит ветру. По сути, это будут два односкатных навеса, которые установлены под углом. Чтобы получить правильный результат, действовать необходимо так:

Устанавливаем ширину будущей конструкции. Используем правило из предыдущей инструкции в отношении зазоров.
Определяемся с высотой.
Теперь можем вывести длину ската. Для этого квадрат значения высоты нужно прибавить к квадрату значения половинной длины основания.
Делаем небольшой чертеж.
Рассчитываем общую длину вылета.
Выбираем, что будет опорой – кронштейны или столбики.
Если это будут кронштейны, то изготовить их нужно в виде прямоугольного треугольника (сторона, на которую ляжет будущий каркас будет равна длине вылета.) и закрепить при помощи анкеров или болтовых саморезов к стене. Крепятся они скосом вниз. Если это будут столбики, то исходя из длины вылета, необходимо сделать две ямки глубиной 30‒50 см и установить опоры, зацементировав их.
Изготавливаем стропила. Для небольшого сооружения двух пар будет достаточно. Угол их соединения рассчитывается исходя из длины ската и общей ширины конструкции. Укрепляем их перемычками (ригелями).
Можно сразу соединить их между собой при помощи коньковой и перемычек у основания.
Поднимаем треугольник и закрепляем его к кронштейнам или опорам.
По периметру закрепляем к стене одно из стропил.
Делаем обрешетку и монтируем настил (как в предыдущей инструкции).

Навесы и козырьки для ворот

Требования к козырьку

Выбираем форму и размер козырька

Подготовительные работы
