Основные правила для чертежей навесов
Выполняя чертеж навеса, следует учесть, что минимальна высота конструкции (от земли до нижнего края ската крыши) – 2000-2400 мм, максимальная зависит от вида кровельной системы.
Крыша – что учесть в чертежах
Выше мы подробно разобрали, как сделать расчет односкатной кровли для навеса, двускатная крыша рассчитывается по такому же принципу. Угол наклона зависит от выбора кровельного материала и климата в регионе:
- 45-60о – снежный районы;
- 9-20о – ветреные местности;
- 15-30о – универсальный наклон скатов, подходят практически все виды кровельных материалов: профнастил, рубероид, мягкая черепица, шифер, поликарбонат, оцинкованное железо, металлочерепица, ондулин и пр.
Одно- и двухскатные крыши оптимальны для всех видов навесов из дерева, кирпича, бетона, камня, для кованых изделий. Для сварных металлический конструкций, все больше, устраивают арочную кровлю. Чтобы грамотно рассчитать навес из металлопрофиля своими руками, чертежи должны отражать, помимо размеров постройки, радиус дуги крыши.
Справедливости ради, скажем, что сварные и сборные металлоконструкции венчает не только арочная кровля, но и другие виды ферм. Расчет фермы для навеса, расчет конструкции навеса зависят от общих размеров постройки. Самостоятельно вычислить стропильную систему очень сложно, поэтому лучше воспользоваться онлайн калькулятором, обратиться к специалистам или взять за основу готовый проект стандартной фермы, как на фото ниже.
Пример, как сварить ферму для навеса, чертежи типовых конструкций
Материалы
Приведем стандартные материалы, которые подходят для всех типовых чертежей. Для деревянных навесов:
- Опоры, обвязка по периметру – брус профилированный или клееный, 100*100, 150-150 мм, оцилиндрованное бревно диаметром 200 мм. Расстояние между столбами 1,5-2,0 м.
- Стропила – доска обрезная 150*40 мм.
- Обрешетка – рейка 15-20*40, доска необрезная, фанера влагостойкая, ОСБ.

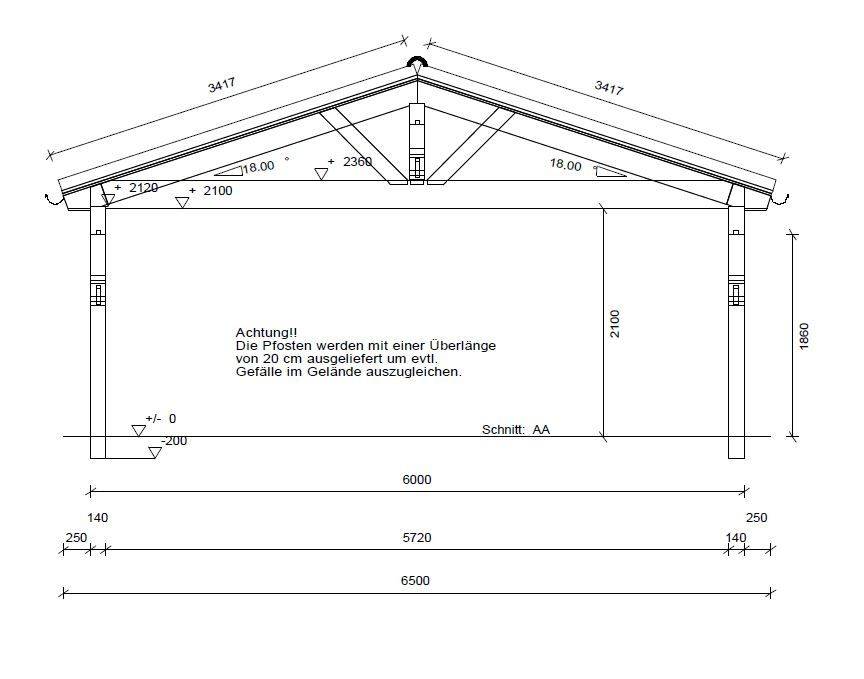

Чертеж деревянного навеса с расчетными размерами основных узлов конструкции
Металлические навесы:
- Вертикальные стойки – круглая труба диаметром 100-150 мм, пофилированная труба 50*50, 80*80 – для маленьких до 6 м конструкций, 100*100, 150*150* — для больших построек.
- Ферма для навеса, каркас (верхний и нижний пояс) – профтруба 40*40, 40*60, 30*60 мм – в зависимости от размера конструкции, толщина стенки 2-3 мм.
- Укосы и ребра жесткости фермы – металлопрофиль 50*25, 40*20, 25*25 мм, толщина – 2 мм.
- Обрешетка – профтруба 20*25, 20*40 мм.
Чертеж стандартного козырька
Изготовление обрешетки
На фермы ставится деревянная обрешетка, на которую устанавливается кровельное покрытие. Проще и надежнее всего положить настил простой формы из металлопрофиля. Он надежен, довольно прочен, стоит относительно недорого. В наши дни распространено применение поликарбонатных листов или металлического профнастила для изготовления кровли навеса. Помимо этого никто не отменял шифер, а также можно использовать листы из полимера. Выбор за Вами. Чтобы обрешетка из дерева служила дольше, деревянные конструкции следует обработать антисептическими препаратами. Кровлю из поликарбоната кладут непосредственно по прогонам фермы.
Чем выложить площадку
Самый простой и недорогой способ сделать площадку под автонавесом — засыпать ее гравием. Для этого надо будет снять дерн, вкопать бордюр, насыпать щебень и хорошо его утрамбовать с использованием трамбовочных платформ. Тогда площадка будет жесткой и колеи не образуются.
Утрамбованный щебень — хорошее покрытие для машинной стоянки
Более популярны в последнее время площадки, вымощенные тротуарной плиткой или брусчаткой. Они имеют более привлекательный вид, но их устройство обходится дороже. Подготовка начинается также: сначала снимается грунт. Но котлован делают глубиной порядка 20-25 см. На дно насыпают щебень, который тоже хорошо трамбуют. Затем на щебень желательно расстелить слой геотекстиля. Это нетканый материал, который не даст просыпаться песку, который будет насыпан сверху, и смешаться с гравием. Также геотекстиль равномернее перераспределяет нагрузку, не давая основанию просесть под колесами авто (его применяют при строительстве дорог). На него уже насыпают слой песка, который тоже утрамбовывают. В песок укладывают тротуарную плитку, клинкерный кирпич, булыжник и другие подобные материалы.
Покрытие из тротуарной плитки
В середине по затратам находится площадка из бетона. Основание подготавливают тоже из утрамбованного щебня. На него на расстоянии в 1 м укладывают деревянные планки, которые выставляют в уровень или с небольшим уклоном для стока воды. Эти планки служат маяками при заливке, а затем играют роль демпферных швов, компенсируя температурное расширение бетона. При таком строении трещины появляются реже.
Что входит в навес?
Схематичная комплектация навеса на основе простого чертежа
Любой навес представляет собой конструкцию с крышей и без боковых стен. Таким образом, в любом навесе будут устанавливаться несколько обязательных элементов:
- стойки или опоры из металла или пиломатериала;
- прогоны перекрытия;
- элементы вертикальных и горизонтальных связей.
И если рассчитать потребность в материалах для стоек и для прогонов перекрытия несложно и вполне по силам сделать самостоятельно, то правильно просчитать и нарисовать чертеж фермы сможет инженер-проектировщик или любой другой специалист, знакомый с основами чертежного дела, на крайний случай нужно раздобыть уже нарисованный готовый проект. Если таковых не имеется или вы решили сделать свой навес самостоятельно от «а» до «я», то несколько советов помогут разобраться в этом деле. Речь пойдет о том, как сделать навес из профильной трубы — это наиболее часто применяемый материал для навесов. Хотя большинство чертежей навесов одинаковые для любого материала, включая деревянные конструкции.
Проект автомобильного навеса
Перед непосредственным возведением навеса необходимо подготовить проект и чертежи с указанием всех габаритов. Стандартная высота конструкции составляет около 2,5 м и подходит для всех моделей автомобилей. Увеличенная высота может привести к тому, что на крышу машины будет попадать большое количество различных осадков. Длина площадки зависит от размеров транспортного средства. При наличии джипа либо минивэна рекомендуется обозначить в проекте длину от 6,5 м, а ширину 5-6 м. Помимо габаритов, в проекте должны быть учтены следующие показатели:
- Удаленность конструкции от дома. От размещения навеса зависит тип конструкции.
- Расположение инженерных коммуникаций, включая электрические сети и газопровод. Конструкция не должна пересекаться с коммуникациями, которые подведены на дачу.
Конструкция навеса
Навес
Наш навес имеет размеры порядка 900х750 см. Плоскость каждого кровельного ската составит около 500х750 см. В общем это 1000х750 см, т.е. 75 м2 суммарной площади.
С функцией опор для такого навеса прекрасно справятся бетонные столбы диаметром около 300 мм. Каждая из таких опор способна выдержать в среднем 1 т веса. На практике это значение еще более внушительное, но мы поверим утвержденным нормативам.
Умножаем суммарную площадь кровельных скатов на значение снеговой нагрузки для нашего региона, добавляем к полученному результату вес самой крыши, делим рассчитанное число на 1000 кг и обнаруживаем, что для обеспечения должной устойчивости навеса таких размеров нужно поставить около 7,5 столбов. Окружаем в большую сторону, т.е. до 8. В результате мы установим по опоре в углах навеса и по одной стойке в центре каждого пролета.
Опоры будем погружать на глубину порядка 1,2 м. С таким фундаментом навес точно не провалится.
Схема навеса
Пристроенный к дому навес своими руками (фотоотчет)
Было решено пристроить к дому навес, под которым прятать любимую технику — автомобиль и лодку. Сначала при помощи мотобура выкопали ямы глубиной 1,5 м — ниже глубины промерзания.
С мотобуром копать проще))
Вставили гильзы из гидроизоляции, каркас из прутка 10 мм с приваренными закладными, залили бетоном.
Основа под столбы
Шаг установки столбов — 2 метра.
Так выглядит залитый ряд опор под автомобильный навес
Когда бетон схватился, установили столбы и верхнюю обвязку. Они отшлифованы и обработаны защитной пропиткой. Чтобы каркас не повело, закрепляли чем было — алюминиевыми уголками. Стык стоек и обвязки усилили металлическими пластинами.
Столбы прикручены к «пяткам»
К стене дома прибили опорную доску. К ней крепили балки крыши (доска 50-200 см). Скат получился небольшой, порядка 9°, но его достаточно. В балках под размер бруса сделаны небольшие запилы — для упора, края срезаны, чтобы получился ровный свес.
Запилы на балках
К обвязке балки крепили гвоздями наискосок, по 2 шт с каждой стороны.
К стене прибита доска, к ней крепили балки
Балки на стене закреплены на U-образные металлические пластины.
Пластины, которыми крепятся к стене балки
Стропильная система собрана — балки установили с небольшим шагом — 40 см, их сделали из доски 50*200 мм.
Стропильная система односкатного навеса снизу
Сверху на стропила прикрепили ОСБ. Кровельный материал — мягкая черепица. Под него нужна сплошная обрешетка.
Уложено ОСБ на крышу
Сбоку между стойками прибили доску: для большей жесткости и чтобы дождь меньше мочил площадку.
Боковину зашили доской — чтобы меньше дождь доставал
Уложили мягкую черепицу. Получилось — хоть танцуй.
На навесе танцевать можно
Теперь на стоянке конкуренция.
Готовый навес для машины
Навес для двух автомобилей: типы и оптимальные размеры навеса
При отсутствии капитальной гаражной постройки на две машины на загородном участке отличным решением при непогоде или солнцепеке станет возвести навес для двух автомобилей. Существует несколько типов подобных построек. Ниже представлены основные типы навесов и выбор наиболее приемлемых размеров постройки.
Навес для двух автомобилей
Выбор размеров для навеса
Прежде чем приступать к каким-либо кардинальным действиям, нужно определиться с габаритами будущего сооружения. Размеры навеса для двух автомобилей зависят в первую очередь от моделей авто и их габаритов. Чтобы было возможно поставить под защитный навес авто длиной 4 м, сооружение должно иметь габариты более 2,5 м в ширину и 5 м в длину.
Схема навеса на две машины
Для внедорожников, джипов, минивэнов навес стоит сделать большим. Примерные габариты для сооружения должны быть около 3,5 м на 6,5 м. Ширина навеса для двух автомобилей должна быть больше габаритов авто на пару метров, главное не менее 1 м. Высота же конструкции проектируется согласно высоте самого транспорта и возможных размеров груза, что перевозится на верхнем багажнике.
Для укрепления навеса высотой более 3 м стоит устроить мощные поперечные балки по периметру всей постройки, а саму крышу навеса рекомендуется делать двускатной. Придерживаясь этих правил можно получить более надежную и крепкую конструкцию.
Виды навесов
В зависимости от материала, что используется при построении каркаса и для перекрытия различают несколько типов навесов:
Поликарбонатный навес для авто
- тентовый навес;
- сооружение из профнастила;
- навесы покрытые металлочерепицой;
По каркасному материалу:
навес из деревянных брусьев;
- навес из железного каркаса;
- сборная конструкция;
- кованный навес.
Определяясь с типом навеса, стоит учитывать и размеры, а также способ монтажа. Чтобы выбранные материалы соответствовали условиям и требованиям сооружения. Правильно согласовав все параметры можно получить надежную, долговечное сооружение для защиты вашего транспорта от осадков и ультрафиолета.
Источник статьи: http://abgate.ru/naves-dlya-dvuh-avtomobiley-tipyi-i-optimalnyie-razmeryi-navesa.html
Типовое решение
Маленькие, «дамские» машинки требуют возведения простой конструкции, их габариты небольшие, вполне можно отвести «закуток» рядом с въездом во двор. Для джипов, фургонов придомовую территорию придется сильно сократить и отвести значительный кусок земли под машину. А если в семье два и более авто, то минимум, на что нужно рассчитывать, размер навеса от 6 м2.
Навесы бывают:
- В тесной связке с одной стороной дома. В этом случае навес крепится к стене, а противоположная часть ставится на 2-3 опоры.
- Отдельно стоящие. Располагаются в любом месте сада, главное, что должен помнить садовод, это беспрепятственный въезд и возможность маневрировать как на участке, так и на дороге около дома.
Проще всего делать односкатную крышу, тут не требуется массы дополнительных элементов, крепежей. К тому же он дешевле двухскатной крыши.
Выбор материалов
Сооружая навес для двух автомобилей, в первую очередь важно выбрать подходящий материал для изготовления основных конструктивных деталей. Возведенные с применением различных материалов отличаются внешним видом, особенностями монтажа, прочностью, продолжительностью эксплуатации и прочими техническими характеристиками
Дерево
Большое количество владельцев загородных участков выбирают дерево в качестве основного материала для строительства навеса. Деревянные конструкции обладают рядом сравнительных преимуществ, в том числе:
- Экологичность материала. Древесина не содержит едких и токсичных веществ, что продлевает ее срок эксплуатации и благоприятно воздействует на окружающую атмосферу.
- Легкий вес конструкции. Навес не создает высокой нагрузки, что минимизирует риск разрушения.
- Простота строительства и обработки. За счет своей структуры дерево легко монтировать, полировать и окрашивать.
- Доступная стоимость древесины. В сравнении с другими стройматериалами дерево является наиболее бюджетным вариантом.
Металл
Металлические автомобильные навесы, изготавливаемые из поликарбоната, — сравнительно недорогое решение для парковки машины на загородном участке или даче. Конструкция из прочного металла создает надежную защиту автомобиля от ультрафиолетового излучения и влияния осадков. Оставляя машину под навесом из поликарбоната, можно выполнять ремонтные работы и обслуживание при любых погодных условиях.
Камень, бетон или кирпичи
Вариант автомобильного укрытия, построенного с применением камня, бетона либо кирпичей, является наиболее громоздким вариантом. Несмотря на длительный монтаж, готовая конструкция обладает следующими достоинствами:
- отсутствие необходимости дополнительной обработки материалов;
- максимальная степень прочности и защиты;
- продолжительный период эксплуатации без риска разрушения опор и крыши.
Кровля навеса
Козырек навеса изготавливают из:
- шифера. Прост в установке, но много весит и требует тщательного просчета нагрузки на фермы. Выпускается малым ассортиментом расцветок;
- профнастила. Стоит дороже, но выпускается большим ассортиментом. Его выбирают не только для автостоянок, но и для хозяйственных построек;
- сотового поликарбоната. Стоит не дорого, пропускает солнечный свет, эстетически привлекателен. Не очень подходит для автомобиля, так как, из-за создаваемого им парникового эффекта, авто будет в солнечные дни нагреваться.
Выбор конкретной кровли зависит от желания владельца навеса. Для каждого типа есть свой способ их крепления.
Временный навес для машины своими руками за один день
Если проблема хранения машины стоит очень остро, и нужно сделать что-то максимально быстро и с минимальными затратами, то можно изготовить навес простейшей конструкции из полипропиленовых труб. Из инструментов вам понадобятся только труборез, рулетка и паяльник для труб (подойдет самый дешевый).
Верх можно обтянуть ПВХ тканью (такую используют для тентованных фур и МАФов) – она прочна и долговечна. Ножки можно просто вкопать, а можно забетонировать их в каких-нибудь емкостях. Например, в ведрах из под краски. Бетон придаст устойчивости и не даст ветру опрокинуть ваш навес. В то же время, конструкцию можно будет переносить с места на места.
Конечно, навес и труб – это скорее временное решение проблемы, но зато его вполне реально построить за один день даже в одиночку, без чьей-либо помощи. И ваша машина сможет дожидаться постройки гаража или капитального навеса, не подвергаясь разрушительному воздействию окружающей среды.
Материалы каркасного навеса для автомобиля
Каркас для навеса можно изготовить из разных материалов: дерева, металла, железобетона, кирпича, натурального камня. Главное – чтобы его внешний вид органично вписывался в общий архитектурный ансамбль. Рассмотрим подробнее основные материалы.
Навесы из дерева
Деревянные каркасы навесов для автомобилей, построенные и правильно обработанные своими руками, простоят на даче не одно десятилетие. Преимущества деревянного каркаса:
| Длительный период эксплуатации | При условии тщательно обработки составами от плесени и насекомых древесина прослужит очень долго. Опоры из дерева нужно защищать от грунтовой влаги с помощью смолы или бетонирования, а наземную часть конструкции необходимо регулярно красить или покрывать лаком. |
| Простой монтаж | Сборка каркаса из дерева не требует специальных навыков или инструмента. Его установка занимает немного времени и может производиться собственными силами. Нет необходимости составлять сложные чертежи, проекты деревянных каркасов для авто могут быть самыми простыми. Детали каркаса из бруса элементарно распиливаются обычной ручной пилой и обрабатываются рубанком. |
| Невысокая стоимость | Цена материалов деревянного навеса для машины гораздо ниже, чем стоимость аналогичного комплекта из металлопрофиля. Правда нужно признать, что дерево-дереву рознь. Клееный брус или бревно обойдутся примерно в ту же цену. |
| Эстетичность | Навес как пристройка к дому или отдельно стоящая конструкция могут быть оформлены в разных стилях. Искусная резьба, монументальность бревенчатых сооружений и умелая обработка, открывающая естественную красоту материала помогут создать настоящий шедевр. |
Для изготовления крытой паковки для дачина деревянном каркасе используют брус сечением 15 на 15 сантиметров. Этого вполне достаточно для прочности. Можно использовать простой бурс, клееный или бревно – все зависит только от бюджета и особенностей проекта. На фото несколько вариантов односкатных и двухскатных конструкций из дерева:
1 из 4
В интернете можно найти множество рекомендаций о том, как установить деревянные столбы так, чтобы строение было прочным и долговечным. Следующий видеосюжет подскажет, как сделать такой навес:
Watch this video on YouTube
Навес для машины из металла
Металлический каркас не так прост в монтаже своими руками, как деревянный. Для его сборки потребуется сварочный аппарат с универсальными электродами. Резать детали нужно болгаркой с диском по металлу. Еще потребуется дрель с алмазными сверлами. Если вы уверенно владеете всеми этими инструментами, то работа не займет много времени.
Преимущества металлического каркаса:
| Долговечность | Изделия из металла отлично подходят для эксплуатации на открытом воздухе. Металл не боится перепада температур, не рассыхается и не трескается, как древесина. |
| Эстетичность | Простые металлические конструкции выглядят очень изящными и легкими. Особый шик – использование художественной ковки для парковки на даче. Кованые изделия станут настоящим украшением участка. |
Каркасы из металла потребуют профильной трубы диаметром 8 сантиметров для опор и четыре – для обрешетки. Можно использовать в конструкции стальной уголок. Для жесткости каркаса используют железные косынки.
Чертеж металлического каркаса
Галерея фото металлических навесов:
1 из 4
Из металла можно изготовить изящные арочные конструкции. Такая работа потребует дополнительных инструментов и навыков, но овчинка стоит выделки.
Как изготовить металлический навес в этом видео сюжете:
Watch this video on YouTube
Навесы из поликарбоната к частному дому своими руками: фото универсальных сооружений
Навесы, примыкающие к дому, как правило, покрывают большую часть двора. Некоторые предпочитают закрывать всю придомовую территорию. Такой подход способствует универсальности применения сооружений:
под ним легко разместить автомобиль, защитив его от дождя, града, снега;навес убережет тротуарную плитку во дворе от преждевременного разрушения и растрескивания;благодаря навесу крыльцо и ступени будут оставаться всегда сухими, что исключит возможность поскользнуться;
Навес из поликарбоната покрывает большую часть двора
конструкция исключит намокание садового инвентаря и техники, различных предметов, оставленных на улице;благодаря светопрозрачности поликарбоната, под навесом можно расположить мини-клумбы с цветами;очень удобным является вывод водопроводной трубы во двор. Благодаря навесному покрытию можно в течение всего летнего периода при любой погоде заниматься хозяйственными делами, не заходя в дом: мыть посуду, овощи и фрукты, консервировать продукты и пр.;
Проект навеса, пристроенного к стене загородного дома
функциональным сооружением является навес для дачи: любители заниматься заготовкой и сушкой плодов, могут не волноваться, что на сырье попадут прямые солнечные лучи или влага;с приходом осени защищенный навесом двор не придется постоянно очищать от опадающей листвы и веток, а зимой — тратить много времени на расчистку от снега.
Различные варианты навесов с односкатной крышей
Навесы, пристроенные к дому, являются более приемлемым вариантом в сравнении с отдельно стоящей конструкцией, так как для их возведения потребуется меньше финансовых вложений, а монтируются они гораздо быстрее.
Поликарбонат отличается высокой прочностью и экологичностью
Используя навесы из поликарбоната для авто, вы избавляете его от многих негативных воздействий:
поликарбонатное покрытие бережет лакокрасочный слой автомобиля от попадания солнечного света, сохраняя его в идеальном состоянии;кровля навеса станет преградой для попадания на кузов осадков, мелких предметов. В зимний период защитит от снежных заносов;припаркованный под навесом автомобиль хорошо проветривается, что защищает от коррозии элементы кузова;
Покрытие из поликарбоната поможет с комфортом проводить время на свежем воздухе даже в ненастные дни
разгрузить или загрузить в автомобиль вещи, особенно в ненастную погоду, гораздо удобнее под навесом;пространство, защищенное навесом, можно использовать для обслуживания и ремонта автомобиля, невзирая на погодные условия;даже при наличии во дворе гаража зачастую удобнее оставить машину под навесом, если через какое-то время она вам понадобится.
Сложная конструкция навеса, пристроенного к частному дому
Эти и многие другие функции позволяют пристроенным к дому навесам для авто быть достойной альтернативой капитальному гаражу. Фото навесов для машины из поликарбоната, представленные в сети в большом количестве, демонстрируют различные формы данных конструкций.
Проект деревянного каркаса для навеса с волнообразной крышей
Очень удобно использовать территорию под навесом для семейных завтраков и ужинов на свежем воздухе, особенно если конструкция примыкает к стене, в которой располагаются окна кухни. В этом случае хозяйке сподручно будет подавать посуду и приготовленные блюда прямо из кухни на улицу. Также быстро можно справиться и с уборкой посуды после застолья.
Навес может стать уникальным украшением всей придомовой территории
Навес, защищающий крыльцо и вход в дом, позволяет оставлять обувь, использующуюся во дворе и огороде, за дверью, не боясь ее намокания, что способствует содержанию жилища в идеальной чистоте. А пристроенный к дому навес, покрытие которого защищает балкон или террасу, сделает возможным разместить там удобную мягкую мебель для отдыха.
Благодаря своим свойствам поликарбонат является самым востребованным материалом для покрытия навесов
