Гараж из металлопрофиля своими руками: выбор материала, проект и постройка

Чертеж гаража из профильной трубы. Проектирование

Для строительства вам обязательно понадобится чертеж гаража из профильной трубы. Он помогает рассчитать нужное количество материалов для строительства и позволяет правильно выполнить все этапы работы.

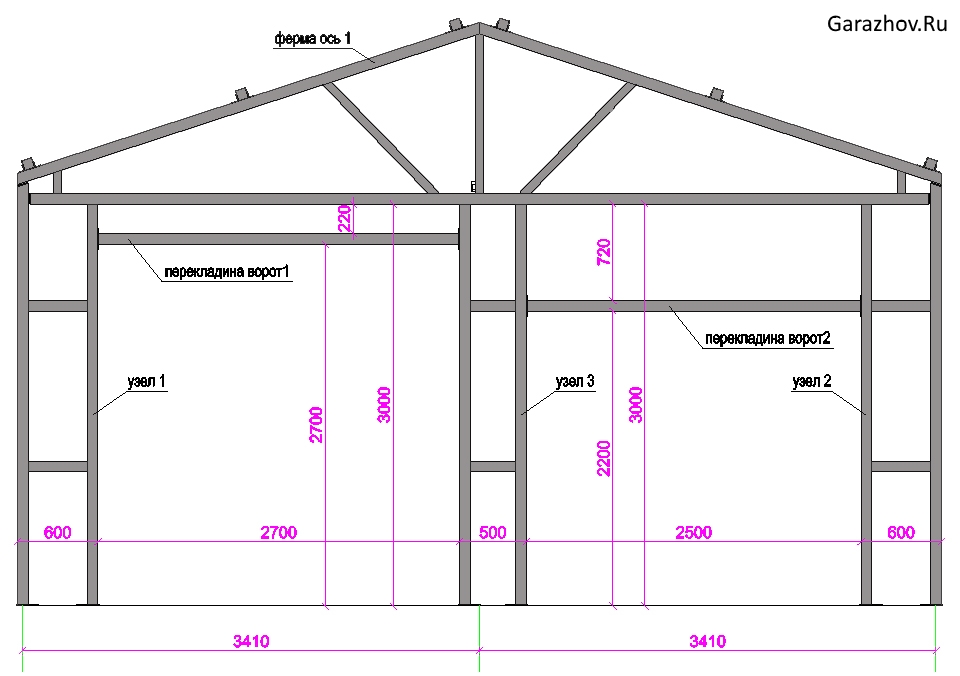

Простенький чертеж гаража из профильной трубы.

Выбрать размеры будущего сооружения вы можете самостоятельно в зависимости от марки автомобиля. Чаще всего я строил гаражи размерами 3 на 6 и 4 на 6 метров. Но если вы планируете обустроить там место для хранения запчастей или инструментов, а тем более – мастерскую, габариты нужно увеличивать.

Дам несколько советов, чтобы вы не попали впросак после окончания работ:

ширина помещения для транспортного средства должна быть на полтора метра больше самой машины, тогда дверка будет открываться хотя бы наполовину (но раз уж строить, то я бы советовал попросторнее);
длину гаража нужно делать на 2,5 метра больше, чем длина автомобиля;
высоту нужно рассчитать так, чтобы потолок был выше верхней точки открытого капота или багажника.

Напомню, что это я привел минимальные размеры, а лучше делать гараж попросторнее. Особенно если у вас не Лада Калина, а Тойота Ленд Крузер.

Размеры гаража зависят от количества машин и их габаритов.

При проектировании нужно сразу учитывать особенности профилированных труб. Чтобы не усложнять себе работу

Я советую сразу обратить внимание на такие моменты:

Длина помещения. Нужно рассчитать так, чтобы продольные трубы не нужно было скручивать или сваривать. То есть, для 6-метрового гаража нужно сразу запасаться такими же прямоугольными или квадратными деталями для опорного каркаса.
Способ сборки. Это может быть сварной гараж или модульный, с разъемными соединениями.

В первом случае вам понадобится сварочный аппарат и навыки работы с ним. Взамен вы экономите свое время, так как сварить трубы можно очень быстро, и деньги, которые иначе пойдут на покупку дополнительных соединительных элементов.

Модульный гараж можно собрать в чистом поле.

Несмотря на все описанные преимущества, я предпочел второй вариант. Да, пришлось купить несколько десятков дополнительных кронштейнов, но взамен я получил гаражик, который имеет много дополнительных плюсов лично для меня:

легкая сборка для одного человека;
возможность демонтажа и перевозки в другое место;
возможность расширения конструкции за счет добавления модулей.

Необходимые материалы и инструменты

Для собственноручного строительства гаража из металлопрофиля потребуются инструменты:

нивелир;
бетоносмеситель (если проектом предусмотрен бетонированный фундамент);
болгарка и диски по металлу толщиной 1,5-2 мм;
ножницы по металлу;
шуруповёрт;
свёрла;
рулетка;
пузырьковый уровень длиной не менее 80 см;
лопаты совковая и штыковая;
отвес;
виброплита или приспособление для утрамбовывания грунта (например, металлическая бочка, на 1/3 заполненная камнями).

Из материалов понадобятся:

профильные трубы;
профлист;
саморезы;
арматура для усиления фундамента;
песок;
гравий мелкой (для отсыпки) или средней (для фундамента) фракции;
петли для навешивания ворот и калитки;
замки и засовы.

Достоинства и недостатки металлических гаражей

Использование металлических элементов при постройке гаража сопряжено с немалым количеством плюсов, среди которых:

Небольшая стоимость материалов;
Отсутствие необходимости создания прочного фундамента;
Простота монтажа;
Высокая прочность готовой конструкции;
Возможность демонтажа и перемещения всего гаража.

Небольшой вес деталей при доступной цене позволяет обойтись без основательного фундамента. Помимо непосредственных плюсов, в этом есть еще и небольшое косвенное достоинство – после завершения работ не придется тратить уйму времени на уборку строительного мусора.

Из недостатков металлических гаражей в глаза первым делом бросаются:

Необходимость утепления всей конструкции;
Плохая устойчивость к коррозии.

Нельзя сказать, что эти недостатки присущи исключительно гаражам из металлических труб – даже самую массивную кирпичную конструкцию приходится утеплять. Зато гараж из профтрубы в целом обходится дешевле, поэтому затраты на теплоизоляцию не покажутся столь существенными, как могли бы в ином случае.

От воздействия коррозии тоже можно защититься – например, используя металл, не поддающийся ее влиянию. Неплохо зарекомендовал себя на практике метод покрытия металлических деталей конструкции краской или антикоррозионными веществами. Чтобы еще сильнее снизить риск возникновения ржавчины, можно обустроить в гараже хорошую вентиляционную систему.

Плюсы и минусы профнастила

Положительные свойства:

огнестойкость и отсутствие деформации под воздействием высоких температур;
негигроскопичность;
наличие рёбер жёсткости, обеспечивающих прочность и устойчивость к механическому воздействию;
широкий выбор цветового решения полотен;
небольшой вес по сравнению с другими популярными строительными и отделочными материалами;
достаточно долгий срок эксплуатации – до 20 лет;
экологическая безопасность;
сравнительно невысокая цена.

Недостатки:

торцы металлических листов не защищены антикоррозийным составом;
внешнее покрытие довольно легко повреждается, места царапин и сколов со временем ржавеют;
под воздействием солнечных лучей теряет насыщенность цвета и через 3-4 года эксплуатации становится более блеклым, возможно выгорание пятнами;
нагревается под солнцем и передаёт тепло близлежащим элементам конструкции.

Строительство своими руками

Фундамент

Простая технология и несложные работы позволяют самостоятельно построить гараж. Придерживаясь советов и рекомендаций, за три недели можно получить универсальное помещение. На ровной местности с твёрдым грунтом необязательно делать фундамент и стяжку пола.

Подсыпки из щебня будет вполне достаточно. Останавливаться на типичных габаритах гаража не стоит. Помещение 3×4 сможет обеспечить только парковку. Разместить инструменты и приспособления будет затруднительно.

Оптимальный размер 4×6 позволит при необходимости производить мелкий ремонт. Обустроить помещение смотровой ямой можно только в случае, если залегание грунтовых вод ниже отметки 2,5 метра.

Сделанные от руки чертежи помогут сориентироваться со сборкой.

Необходимые инструменты для выполнения работ:

болгарка с диском по металлу;
сварочный аппарат;
шуруповёрт;
уровень;
отвес;
лопата;
набор ключей;

Список материалов для изготовления гаража:

песок (речной);
цемент марки 400;
армированная сетка;
щебень (фракции 2,5);
П-образный стальной профиль 50×50 мм;
профилированные металлические листы;
металлический уголок для ворот;
шурупы по металлу;

Монтаж каркаса

Пошаговое руководство:

Начинать строительство следует с проектных работ. Наличие чертежей даст возможность определить количество необходимых материалов, сделать закупку согласно списку. Исходные данные для руководства:
- размер 4×6 м;
- фундамент ленточный;
- смотровая яма с шириной 80 см, длиной + 1 метр от длины авто, глубиной + 15 см от роста автомобилиста;
- крыша двускатная;
- вентиляция;
- ворота двустворчатые распашные;
- саморезы с уплотнительной шайбой (в качестве крепежей);
Подготовить площадку:
- расчистить и спланировать место;
- выкопать котлован шириной 30 см, глубиной 20-30 см; углубление для смотровой ямы;
Бетонирование:
- Выполнить заливку фундамента с помощью бетона и армированной сетки.
- Смотровую яму обложить кирпичом, предварительно сделав дренаж дна.
- Дать несколько дней на отстой фундамента.
- Границы ремонтной ямы обложить металлическим уголком.
- На пол выстелить подушку из песка толщиной 10 см.
- Уложить по периметру гидроизоляцию (с небольшим заходом для стен).
- Следующий слой из армированной сетки предотвратит появление трещин и выбоин.
- Залить бетоном пол. В течение 10-14 дней дать цементу полностью высохнуть.

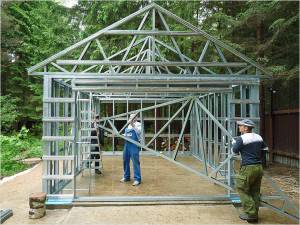

Монтаж каркаса. Профиль достаточно легко режется и скрепляется саморезами с прокладками для герметизации.
Сборка стен начинается с боковых сторон. Обязательно нужно крепить листы внахлёст.
Монтаж фронтонов к задней и передней сторон гаража. Фронтоны определяются конструкцией двускатной крыши.
Кровельные работы производятся в виде стропильных пар, которые совпадают с количеством стоек. Для усиления прочности используют железные откосы. Черновое перекрытие покрывается профнастилом внахлёст.
Монтаж ворот. Из металлических уголков делают раму для ворот с помощью сварочного аппарата. Петли крепятся саморезами к каркасу и раме ворот или просто привариваются.Утепление и внутренняя отделка.

Ворота

Во избежание негативного влияния перепадов температур на транспортное средство, нужно гараж утеплить. Для этого, можно использовать минеральную вату, пенопласт или жидкий пенополиуретан.

Каждый материал имеет достоинства и недостатки. По теплозащитным свойствам имеет примерно одинаковые показатели. Пожароустойчивой считается минеральная вата. Кроме стен, необходимо утеплить крышу и ворота. Обязательно необходима циркуляция воздуха. Наличие вентиляции решит этот вопрос.

Процесс утепления:

Задуть все щели монтажной пеной.
Листы пенопласта приклеить к профнастилу по всей площади.

Примененяя минеральную вату, необходимо использовать гидроизоляцию, так как этот вид утеплителя имеет свойство брать на себя влагу. Для монтажа сооружается реечный каркас.

Оптимальный вариант использования жидкого пенополиуретана в конечных расчётах окажется не таким дорогостоящим. Отпадает необходимость в монтажной пене и специальном клее, необходимых для других видов утеплителей. Плотный и надёжный слой обеспечит хорошей звукоизоляцией помещение.

Внутренняя отделка может быть выполнена из профнастила или другого материала.

Коммуникации рекомендуется прокладывать поверх обшивки для удобства обслуживания и ремонта.

Наружная отделка стен и кровля

Выбирая профнастил для обшивки стен снаружи, стоит оценить величину листа и высоту волны (С8 и С21), чтобы положить его максимально эффективно для стекания дождевой воды. Если профнастил приходится укладывать в несколько рядов, то каждый верхний ряд должен перекрывать на 10 см нижний. Чтобы не было затекания воды внутрь гаража.

Стеновые листы С8 вполне надёжный материал для стен с утеплением и внутренней отделкой.

Их крепят саморезами с резиновыми прокладками, заделывая стыки и шляпки саморезов герметиком.

На углах подгоняют волну так, чтобы можно было осуществить нахлёст листов.

По нижнему краю лист слегка отгибают, чтобы вода стекала подальше от цоколя гаража.

Профнастил НС — отличный материал для сборки распашных или подъёмных ворот на раме. Им можно покрыть крышу, поскольку его жёсткость выше, чем жёсткость профлиста С. При двухскатной крыше из профнастила достаточно завершить стык коньком из листового металла.

В продажу профнастил поступает с оцинкованной или обработанной полимерным составом поверхностью. Такой материал представлен в широкой цветовой гамме. Причём, в зависимости от высоты волны и способа покрытия различают лицевую сторону для стеновой отделки и обратную — для кровли.

Важно: Профнастил — лёгкий облицовочный материал, пожаробезопасный, стойкий к воздействию солнечных лучей и перепадов температур.

Чтобы покрыть профильный гараж используйте лёгкие, но прочные материалы: металлочерепицу, шифер, ондулин. Кровля гаража, как и стены, нуждается в утеплении и гидроизоляции. Значение имеет и правильно выбранный уклон, обеспечивающий сток воды в теплое время года и сход снежного пласта зимой.

Преимущества гаража из металлопрофиля

Решение построить гараж из профильных труб более чем оправдано. Преимущества такого способа сооружения малоэтажного здания включают в себя и экономический, и в практический аспекты.

Невысокая суммарная стоимость постройки, включая сооружение фундамента.
Простота выполнения. Для сбора каркаса не требуются какие-либо особые навыки. Любой человек, умеющий обращаться со сварочным аппаратом, плоскогубцами и отвёрткой, может справиться с задачей. Она не требует ни сложного оборудования, ни инструментов для реализации проекта и посторонней помощи.
Простой, лёгкий и недорогой фундамент. Гараж на основе металлических профильных труб даже с обшивкой и кровлей очень мало весит, поэтому для его установки не нужен массивный монолитный фундамент. Будет достаточно возвести простой ленточное, столбовое или плиточное основание.
Прочность. Несмотря на кажущуюся уязвимость, конструкция на основе цельнометаллических профилей оказывается достаточно прочной и устойчивой. Она хорошо противостоит ударам и вибрации, высоким и низким температурам, ветровым нагрузкам.
Возможность демонтажа и транспортировки. Сборный каркасный гараж можно легко разобрать за несколько часов либо перевезти его в собранном виде с помощью крана-манипулятора и низкорамного тягача.

Выбор и подготовка места для строительства

Если возникла идея о необходимости строительства гаража на участке, то нужно чётко определится с местом размещения постройки, её конфигурацией и габаритами.

Размеры места на участке

Габариты строения рассчитывают исходя из размеров автомобиля. Если в помещении не планируется ничего делать, кроме как хранить машину, то к длине и ширине авто добавляют по метру. Это и есть минимальные габариты. Если планируется ставить какое-либо оборудование, соответственно метраж добавляется.

Минимальная высота 2,2 метра, а комфортная – 2,6 метров. Глубина считается в зависимости от количества машин, если их две, то в учёт берут размеры большей из них плюс расстояние между автомобилями – 80 сантиметров.

Удобнее всего строить вблизи въездных ворот, хотя некоторые предпочитают отступать на несколько метров дальше, для большей безопасности транспортного средства.

Заливка фундамента

Под гараж рекомендуется делать монолитный плитный фундамент. Мы уже упоминали, что смотровые ямы в настоящее время не делают, нет необходимости им пользоваться. Это существенно упрощает процесс подготовки фундамента, если есть возможность купить готовые железобетонные плиты – отлично, работы намного ускорятся. Но по стоимости такой вариант примерно в 2–3 раза дороже, чем самостоятельная заливка армированной монолитной плиты. И это не считая стоимости автомобильного крана, который придется заказывать для установки готовой бетонной плиты на место.

Шаг 1. Сделайте размету на строительной площадке, уберите дерн и выровняйте основание.

Дерн рекомендуется складывать в кучи для компостирования, на следующий год это будет отличное органическое удобрение под все растения на даче. Работать на площадке придется вручную штыковыми и совковыми лопатами, единственная техника на колесах – садовая тачка.

Основание под гараж необходимо подготовить

Шаг 2. Завезите на площадку песок, толщина слоя примерно 10–15 см.

Перевозить песок удобно в тачке

Песчаная подушка нужна в обязательном порядке, она воспринимает и нивелирует сезонные вспучивания земли, если ее нее будет, то бетонная плита или треснет, или гараж весной начнет «гулять», ворота не закрываться или не открываться, на крыше могут появляться протечки.

Перед тем как заказывать песок, подсчитайте необходимый объем. Сделать это просто, вспомните арифметические формулы начальных классов.

Высыпайте песок на площадке максимально плотно, за счет этого облегчится процесс выравнивания. Выравнивать можно небольшими участками по мере засыпания, а можно сразу под весь фундамент. Вначале нужно работать совковой или штыковой лопатой, а потом подровнять обыкновенными садовыми граблями. Старайтесь добиться максимально ровной поверхности песчаного слоя.

Выравнивание песка

Шаг 3. Утрамбуйте площадку. Для этого лучше пользоваться специальной электрической или бензиновой виброплитой. Если ее нет, то сделайте обыкновенную деревянную толкучку. Не хочется заниматься физическим трудом? В таком случае обильно полейте песок водой.

Шаг 4. Сделайте опалубку под плиту. Для этого используйте обрезные доски толщиной 2–3 см и высотой 25–30 см. Конкретные значения размеров следует менять в зависимости от толщины подушки и плиты. Доски фиксируется на земле колышками, верхние плоскости выравниваются по строительному уровню. Отнеситесь к этой операции ответственно, опалубка должна выдержать распирающее усилие жидкого бетона и при этом сохранить горизонтальное положение боковых поверхностей досок. По ним в дальнейшем будет выравниваться бетонная плита.

Опалубка

Шаг 5. Уложите на песок металлическую сетку для армирования плиты. Диаметр ячеек примерно 5 см, толщина проволоки 2–3 мм.

Сетка арматурная с ячейкой 50х50мм

Шаг 6. Проверьте положение сетки, все в норме – приступайте к заливке фундамента бетоном. Его можно делать самостоятельно или заказать готовый.

Заливка бетона

Первый вариант обойдется примерно в два раза дешевле. Бетон можно делать при помощи бетономешалки или вручную. Бетономешалка не только облегчает работу, но и повышает качество материала. Если мешалки нет, то лучше ее временно одолжить, чем работать лопатой. Бетон готовьте в пропорции 1:2:3, на часть цемента добавляется две части песка и три части гравия. Прочности такого бетона для плиты под гараж вполне достаточно.

Шаг 7. Тщательно выравнивайте и трамбуйте бетон во время заливки. Вначале достаточно работать совковыми лопатами, на финише следует пользоваться правилом. Положение верхней плоскости плиты контролируйте по опалубке.

Выравнивание бетона

На этом работы по строительству фундамента для гаража закончены. Закройте плиту полиэтиленовой пленкой, бетон не должен быстро высыхать.

Фундамент накрыт пленкой

Если погода очень теплая и ветреная, то минимум два раза в день плиту необходимо обильно смачивать водой, а потом опять закрывать полиэтиленовой пленкой. Для достижения необходимой прочности бетону нужно влага и время. Дальнейшие работы можно продолжать примерно через две недели после заливки.

Как построить гараж из металлопрофиля

Листы металла — чрезвычайно пластичный материал, поэтому работать с ними очень просто. Для этого вам понадобится помощник, хотя бы на этапе настила крыши. Остальные работы вполне по силам сделать своими руками, а подробная инструкция к действию приведена далее.

https://www.youtube.com/watch?v=67_MmGVDZ6g

Алгоритм выполнения:

Предварительные работы. К ним относится расчистка и разметка участка, удаление деревьев и кустарников, а также больших камней и прочих нежеланных элементов. Плодородный верхний слой почвы можно переместить для дальнейших нужд, место строительства по возможности максимально выравнивается.
По периметру будущего строения размечаются основные габариты здания.
Для смотровой ямы или погреба выкапывается котлован, после чего происходит его облицовка. На этом этапе желательно предусмотреть максимально возможную гидроизоляцию, ведь влага обязательно будет попадать внутрь строения и вызовет постепенную коррозию кузова автомобиля.
Если в качестве опор выбран металлический уголок или труба, необходимо забетонировать его не менее чем на полметра в землю, чтобы конструкция не деформировалась при монтаже.
Деревянные брусы для каркаса хорошо скрепляют между собой и обязательно обрабатывают антисептическим веществом для защиты от порчи и появления плесени.
Сделать каркас для гаража — самая ответственная и важная часть работы. Даже при тщательном планировании нередко возникают «внештатные» ситуации, поэтому не стоит этого бояться. Желательно заранее прикупить металл с запасом именно для таких неожиданных затрат. Установленный каркас должен обладать высокой прочностью, надежно крепиться между собой. Для антикоррозийной защиты используется грунт (не менее два слоя), а также можно предпочесть оцинкованный профиль.
Настил крыши выполняется сразу же после установки каркаса. Для этого понадобится «высотное» оборудование типа стремянки, а также необходимый инструмент. Двускатная крыша посредине закрывается уголком из того же металлопрофиля. Для односкатной конструкции это условие не соблюдается, но обязательно необходимо сделать уклон для стока вод. Наклон чаще всего выполняют к задней торцевой стене, но можно сделать и набок при необходимости.
После установки крыши остается выполнить обшивку стен и ворот. Шаг крепления листов определяется индивидуально. Они не должны «гулять», поэтому необходима жесткая фиксация, а разметка проводится в зависимости от конфигураций листов металлопрофиля.
Ворота крепятся по тому же принципу, только необходимо сделать накладки на местах прилегания к петлям.
Необходимо сделать качественную вентиляционную систему, чтобы исключить скопления химических испарений при эксплуатации помещения. Для этого проще всего использовать две ПВХ трубы одинакового диаметра. Одна будет служить вытяжкой, и располагаться под потолком. Наружу она должна выступать не менее чем на 40 см от самой высокой точки конструкции. Вторая труба служит для забора чистого воздуха и располагается у самого основания фундамента. От строения ее необходимо отвести также на 40 — 50 см, а на конец поставить решетку от грызунов.

Строительство гаража из металлопрофиля — дело несложное, но требующее предельного внимания. Главным пунктом будущего проекта станет правильная планировка участка и определение необходимых габаритов строения. Вследствие легкого веса конструкции отпадает необходимость сооружения сложного и громоздкого фундамента, поэтому такие работы вполне выполнимы даже для начинающих мастеров. Подробный алгоритм действий и важные моменты указаны в нашей информации.

Как правильно спроектировать?

Габариты

В качестве основы проекта можно взять среднестатистические габариты гаража, но лучше сделать индивидуальную планировку. Для этого, на участок под строительство нужно припарковать автомобиль и при открытых дверях визуально добавить необходимое расстояние с каждой стороны. По контрольным точкам сделать замеры, которые лягут в основу проекта.

В проектировочные документы входит комплект чертежей по трём разделам:

Сборка каркаса, обшивка профнастилом стен и крыши.
Система крепления ворот и двери (если предусмотрена).
Расчёты и схема фундамента, смотровой ямы и пола.

Гараж из металлопрофиля своими руками: что для него нужно?

Итак, строим каркасный гараж из профиля своими руками. Прочность такому каркасу придаёт трубчатая форма заготовок с прямоугольным или п-образным сечением. Вид сечения позволяет применять разъёмные (дюбели и саморезы) и неразъёмные (электросварка) виды крепежа.

Для строительства каркаса гаража своими руками потребуется:

металлопрофиль 10х10 см (для нижней и верхней обвязки каркаса, угловых стоек);
металлопрофиль 5х5 см (для дополнительных стоек, рёбер жёсткости, откосов, лагов для кровли);
металлический пруток толщиной 6-8 мм (для армирования фундамента и устройства угловых замков для крепления всей конструкции на бетонной основе);
обрезная доска или ОSB (для опалубки);
листовой материал для наружной отделки стен гаража категории С или НС;
листовой материал для внутренней отделки гаража;
рулонный или плёночный гидроизолятор;
утеплитель (в плитах или матах);
мембранную плёнку;
крепёж (саморезы для металла, дюбеля, уголки, болты);
кровельный материал;
доборные детали для заделки углов и стыков;
ворота;
петли для ворот;
засов, замок;
сухая смесь М 400 для раствора;
щебень, песок.

Важно: Расходные материалы следует закупать с разумным запасом (10%), чтобы избежать простоя в строительстве гаража из-за их нехватки. Если строительство каркасного гаража осуществляется своими усилиями, желательно иметь партнёра и следующий набор инструментов:

Если строительство каркасного гаража осуществляется своими усилиями, желательно иметь партнёра и следующий набор инструментов:

колышки и капроновый шнур для разметки;
рулетка и уровень;
штыковая лопата;
бетономешалка;
правило;
ножницы по металлу;
электропила «болгарка»;
шуруповёрт;
электроды и сварочный аппарат (если конструкция монтируется путём сварки).

К сведению: Металлические конструкции для остова гаража на 1-2 машины продаются сейчас в готовых комплектах — оцинкованные или с полимерным покрытием. Остаётся только самостоятельно подготовить фундамент и собрать каркас.

Сделанный своими руками гараж из металлопрофиля — фото:

Достоинства

Достоинства будут очевидны, как на момент начала стройки, так и по её окончании:

лёгкость конструкции;
выбор под неё любого фундамента неглубокого заложения;
прочность жёстких связей каркаса;
простота монтажа без спецтехники;
пожарная безопасность;
сохранность геометрии при любых подвижках почвы;
идеальная поверхность стен;
минимальные сроки от начала строительства до ввода в эксплуатацию (менее месяца);
стоимость гаража из металлопрофиля своими руками в разы меньше чем стоимость капитальной постройки;
эффективная организация пространства строительной площадки.

Земляные работы и заливка бетонного фундамента под гараж, которому для приобретения прочности нужны 2 недели, предполагают для возведения каркасного гаража из оцинкованного профиля тёплое время года.

Расчёт

Схема гаража в первом приближении

Во время проведения расчётов нужно учитывать 2 важных фактора:

Количество свободного места на вашем участке. Необходимо сразу определить, какую площадь вы можете отвести под гараж. Его нужно установить так чтобы постройка не препятствовала проезду или проходу людей. Учитывайте любые коммуникации, проложенные в почве (канализационные трубы, водопровод). Они не должны попасть под постройку
Габариты автомобиля и ваши потребности. Необходимо оставить достаточно места для удобного ремонта машины. Часто хозяева гаражей сносят туда старые вещи, хранят велосипед и т.д. Если гараж будет недостаточного размера, то через некоторое время в нём станет тесно и неудобно.

С учётом потребностей хозяина гаража и имеющегося места определяются размеры помещения — их указывают при составлении чертежей. Есть 2 распространённые модели гаражей с каркасом из профильной трубы: прямоугольная постройка с односкатной кровлей (чердак не предусмотрен) и конструкция такой же формы, но с двухскатной кровлей (можно сделать чердачное помещение).

Оба гаража имеют следующие стандартные габариты:

Длина — 6 м;
Ширина – 3,5 м;
Высота фронтона- 2,9 м;
Высота задней части – 2,45 м.

При необходимости размеры можно сделать больше или меньше.

Постройку с двухскатной крышей возводят по таким же размерам, только принимают высоту от пола до потолка 2,5 м и 1 м — от перекрытия до конька.

Расчёт гаража из профильной трубы на схеме

Подготовка к строительству

Пример чертежа

Размеры гаража необходимо рассчитывать исходя из размеров автомобиля. На рисунке ниже представлен образец. С учётом свободного пространства, необходимого для хранения инструментов и других принадлежностей в гараже, получается такой план:

Гараж из металлопрофиля: рисуем чертёж

Высота гаража с односкатной крышей до потолка должна быть не меньше 2140 мм.

Выбор качественного материала

Всё зависит от конкретного производителя. Иной раз, проведя рукой по поверхности листа, можно увидеть, как краска и покрытие остаются на пальцах. Чтобы не столкнуться с этим, нужно знать, как правильно выбрать профнастил:

Для строительства гаража вам понадобится стеновой профнастил. Он обозначается как ПС или С. Цифрами в маркировке обозначают высоту волны. Чем она больше, тем жёстче листы материала. Соответственно, выше его цена. Однако в случае с гаражом лучше не экономить и не покупать металлопрофиль марки С 10 или ниже. Лучше купить материал с большей высотой волны.
Что касается толщины самого металла, то оптимально для гаража выбирать листы 0,5 мм. Они могут быть толще — до 1 мм. Однако тогда их вес также увеличится.
Выбирать стоит профнастил проверенных производителей. Дешёвые варианты могут оказаться котом в мешке.
Покрытие металлопрофиля может быть простым лакокрасочным, оцинкованным или полимерным. Предпочтительно выбирать последние два варианта. Они устойчивы к коррозии и служат дольше.

Какие материалы нам понадобятся и сколько

Нам нужен материал для:

фундамента,
стен,
крыши,
ворот,
каркаса,
утепления,
пола (стяжки).

Для стен, крыши и ворот мы используем металлопрофиль. Как рассчитать необходимое его количество? Это зависит от общей площади стен и крыши и размеров листа. Стандартные размеры стенового профнастила — длина 2 м, рабочая ширина 1,1 м. Зная параметры вашего гаража, вы можете легко посчитать количество листов.

Оптимальный тип фундамента под гараж из металлопрофиля — свайный. Он прекрасно выдерживает нагрузку, и является простым для создания. Вам будет достаточно винтовых свай сечением 108 мм. Их нужно вкрутить в грунт, затем наварить на них оголовки и смонтировать несущую раму. Для этого используйте швеллер и профильные рейки нужных размеров.

Каркас стен и ворот ворота гаража будем собирать тоже из металлических профильных реек. Для бетонной стяжки пола понадобится цементный раствор.

Утепление гаража можно выполнить с помощью минеральной ваты или пенопласта. Пенопласт — это недорогой, и поэтому привлекательный вариант. Однако нужно учесть, что он имеет малую механическую прочность, легко возгорается, и может выделять токсичные вещества летом при нагревании. Минеральная вата очень хорошо удерживает тепло и не горит. Однако её использование требует обязательной паро- и гидроизоляции с обеих сторон, чтобы она не накапливала влагу. Мы будем использовать пенопласт как самый простой вариант.

Вам понадобятся саморезы по металлу, металлопрокат — уголки, профильные трубы, деревянные бруски.
