Монтаж ворот своими руками от А до Я! Установка, подготовка проема, замеры для распашных и раздвижных, деревянных и металлических ворот

Из металла

Изделия для частного дома, основу которых составляют металлические элементы, изготавливаются с помощью сварочного аппарата. Потребуется следующий инструмент:

болгарка;
электроды, работать со сварочным аппаратом;
рулетка;
строительный уровень;
отвес;
лопата или садовый бур;
мастерок;
краскопульт или кисть для окрашивания конструкции;
молоток;
дрель.

Крепить обшивку нужно клепателям для заклепок. Изготовление входной группы предполагает необходимость применения материалов:

Споры. Они представляют собой металлические трубы круглого или квадратного сечения. Размер определяют, руководствуясь весом всей конструкции, а также ветровой нагрузкой. К стальным воротам, подходят опоры 80 на 80 на 4 мм или 100 на 100 на 5 мм. Кирпичные столбы упрочняют с помощью металлических труб. Сначала устанавливают их, затем делают кирпичную кладку.
Дачные конструкции, обычно состоят из рамы и обшивки. Прочность придают профильные трубы 60 на 40 мм или 40 на 25 мм. Толщина металла должна быть не менее 1,5 мм. Выбор подходящего варианта делается на основе общего веса конструкции. Чем тяжелее материал обшивки, тем более мощной должна быть рама.
Петли. Их выбирают, опираясь на параметры створок. Чем тяжелее конструкция, тем более надежными должны быть эти элементы. Петли встречаются регулируемые и нерегулируемые.
Лакокрасочные материалы (краска, лак). Подготавливают еще и грунтовочный состав.
Запорный механизм.
Материалы, с помощью которых заливается фундамент для распашных ворот (цемент, песок, щебень, арматурные прутья).
Крепежные элементы (саморезы или заклепки).

Дополнительные операции

На этом сам процесс изготовления ворот не заканчивается. Есть еще несколько элементов, которые необходимо установить. Это замок, щеколда и ручка для открывания. С металлическими воротами придется опять использовать электросварку. А вот на деревянные эти элементы можно «посадить» на саморезы или болты.

Видео описание

В видео показаны задвижки, замки и стопоры, установленные на распашных воротах:

Коротко о главном

Итак, мы с вами разобрались в теме – как сделать ворота самостоятельно. Нельзя сказать, что этот процесс прост. В нем очень много нюансов, от которых зависит качество конечного результата. Поэтому стоит задуматься над тем, а смогу ли я сделать дачные ворота такими, о которых мечтаю. Может быть, перевалить груз ответственности на плечи мастеров.

Установка раздвижных конструкций

Чтобы установить гаражные ворота откатного типа следует начать с фундамента. Поскольку конструкция не только тяжёлая, но ещё и находится в подвешенном состоянии, потребуется прочный фундамент.

Чертеж проема для установки ворот. Спустя некоторое время после бетонирования можно монтировать откатные ворот:

Приварить к швеллеру регулируемые подставки, которые должны быть в одной оси

Это важно, поэтому проверьте расположение с помощью лазерного уровня либо натянутого между ними шнура. Также немаловажно сделать отступ от краёв: возле столба – на 15 см, а с другой стороны – на 10 см

Расстояние от боковых сторон швеллера должно быть равным.
После приваривания пластин подставок нужно закрепить на них роликовые тележки путём накручивания по одной гайке на шпильки и надевания шайбы. Затем на сами тележки необходимо надеть шайбу на каждую шпильку и накрутить гайку.
Установив роликовые опоры переходим непосредственно к монтажу воротного полотна. На данном этапе производится навес конструкции без регулировок, поскольку потребуется установить фурнитуру, которая выполняет роль поддержки полотна.
Установка поддерживающих роликов, улавливающих створ ворот. Внизу конструкции нужно закрепить концевой ролик и нижний ловитель. В процессе закрывания он должен упираться в ловитель, тем самым обеспечивая отсутствие подвешенного состояния полотна и уменьшение нагрузки на фундамент.
На заключительном этапе выполняется регулировка ворот и подключение автоматики, если она была запланирована.

1 этап – размеры ворот из профнастила с калиткой и без

Отметим, что установка распашных ворот предполагает учет планировки территории участка/двора.

Ширина ворот из профнастила

Ширину проема для ворот определяют исходя из ширины
автомобиля (включая зеркала) плюс один метр дополнительно, на запас.

Также учитывается ширина опорных столбов (колон). При способе установки ворот с отдельно стоящей калиткой будет три столба. Кроме этого, нужно учесть величину зазоров между опорными столбами и рамой каркаса. А также размер зазора между створками распашных ворот с учетом параметров фурнитуры.

Оптимальная ширина проема для ворот составляет 4500-5000 мм.

Стандартная ширина калитки из профнастила составляет 1200 мм.

Совет. Поскольку, одним листом на створку не обойдешься,
целесообразно рассчитывать ширину створки исходя из ширины листа профнастила.

В таблице показана зависимость ширины створки ворот от ширины профлиста.

	Вид профнастила и ширина волны, мм.	Примечание
Количество листов	ПС–8 (1 200/1150)	ПС–10 (1 200/1180)	ПС–20 (1 150/1100)
1	1 200	1 200	1 150	Общая ширина листа
1,5	1 775	1 790	1 700	Половина рабочей ширины + общая ширина листа
2	2 350	2 380	2 250	Рабочая ширина + общая ширина листа
2,5	2 925	2 970	2 800	Полторы рабочей ширины + общая ширина листа

Материал подготовлен для сайта www.moydomik.net

Высота ворот из профнастила

Высота распашных ворот из профлиста составляет 2200-2500 мм.
Это объясняется стандартной длиной листа профнастила – 2 000 мм. Хотя
завод-изготовитель может предложить любую длину с дискретностью 50 мм.

Кроме этого учитывается зазор снизу (между створками ворот и
землей), который необходим, чтобы обеспечить функционирование ворот при
образовании наледи и высоком снежном покрове. Зазор под воротами составляет
150-300 мм.

На высоту ворот влияет наличие декоративных элементов
сверху. Например, использование ковки, позволяет увеличить высоту ворот из
профнастила и декоративно украсить конструкцию, в результате чего въездная
группа выглядит более респектабельно.

Совет. Если зазор от земли кажется слишком большим, можно
установить снизу ворот съемную планку, которую нужно снимать в начале зимы.

Пошаговая инструкция по изготовлению металлических распашных ворот

Монтаж металлических распашных ворот для гаража можно выполнить двумя способами.

Вариант №1:

Болгарка пошла в ход

Шаг 1. Раскрой материалов: нарезают болгаркой уголки и трубы нужных размеров, соответствующих чертежу или проекту.

Шаг 2. Сборка двойной рамы.

Две вертикальные планки, длина которых соответствует высоте ворот, методом сварки соединяют между собой горизонтальными перемычками (стальными полосами).
В стене проёма высверливают отверстия под фиксаторы, в качестве которых можно использовать штыри из арматуры. Минимальная глубина отверстий – 200 мм.
Обеспыливают отверстия.
Заполняют их цементно-песчаным раствором.
С помощью кувалды забивают штыри.
На выступающей части штырей отмеряют 50 мм и болгаркой срезают лишнее. Есть и другой вариант выполнения этой задачи: срезают штыри вровень с рамой, обваривают их после её установки.
Насаживают раму.
Кувалдой загибают выступающие части арматуры.

Монтажные работы выполняют, используя отвес и уровень. Аналогичным образом устанавливают вторую вертикальную стойку рамы.

Шаг 3. Разметка горизонтали под установку верхней балки и порога. При выполнении работ используют лазерный уровень.

Шаг 4. Согласно инструкции, приведённой в шаге №2, выполняют монтаж горизонтальных балок рамы.

Шаг 5. На столе собирают каркас обеих створок. Не забывают о необходимости усиливающих перекладин, которые могут быть расположены х-образно, т-образно или по принципу горизонтальных перемычек. Если предусмотрена калитка, сваривают её каркас из соответствующих элементов.

Шаг 6. Приваривают петли.

Шаг 7. Навешивают створки.

Шаг 8. Приваривают листы металла (зашивают створки).

Листы для обшивки створок должны иметь выпуск сверху и снизу не менее, чем на 20 мм.
Центр должен быть перекрыт нахлёстом одной из створок.

Шаг 9. Зачищают металл от последствий сварки.

Шаг 10. Покрывают антикоррозийной грунтовкой.

Шаг 11. Устанавливают замки и запоры.

Шаг 12. Окрашивают ворота.

При необходимости выполняют утепление створок и проёма.

Вариант №2:

Второй вариант изготовления распашных ворот подойдёт в случае отсутствия условий для строительного перфекционизма

Этот способ изготовления каркаса створок оптимален в тех ситуациях, когда нет возможности соорудить идеально ровную горизонтальную поверхность для сборки каркаса.

Шаг 1. Изготовление косынок. Из металлического уголка отрезают 4 одинаковых планки длиной 50 см. В нескольких точках прихватывают их к раме проёма. Косынка – вспомогательный элемент, который впоследствии будет срезан болгаркой. Поэтому сплошной сварки не требуется.

Шаг 2. Отрезают 4 планки для изготовления рамы створок.

Шаг 3. К косынкам прихватывают сваркой заготовленные на предыдущем этапе уголки так, чтобы получилась конструкция «рама в раме». Сплошная сварка нужна только в углах внутренней (для створок).

Шаг 4. Монтаж рёбер жесткости. Если в одной из створок предусмотрена калитка, сваривают её каркас.

Шаг 5. Установка навесов/петель. Используют изделия с соединением типа «папа-мама». «Папу» фиксируют к раме проёма, «маму» – к створкам ворот.

Шаг 6. Болгаркой разрезают раму створок посередине по вертикали.

Шаг 7. Срезают косынки.

Шаг 8. Обшивают створки листами металла или другим выбранным на этапе проектирования материалом.

Монтаж створок на столбы

Петли приваривают и к опорам, и к металлическому каркасу. Если выполняется установка распашных ворот своими руками, нужно помнить, что нижняя часть петель должна быть закреплена на столбе. Верхняя часть приваривается к створке. Благодаря этому обеспечивается надежность крепления рамы. Если закрепить петли неправильно, ворота не получится установить.

В том случае, когда створки удерживаются на опорах из кирпича, в них еще на этапе кирпичной кладки предусматривают закладные детали. Металлические элементы, на которых будут держаться петли. При наличии автоматики рама должна быть изначально прочнее и надежнее. Установка ворот своими руками выполняется последовательно, иначе в процессе эксплуатации появится перекос и конструкцию сложно будет сдвинуть с места.

Изготовление створок

Створки ворот можно приобрести готовые, а можно изготовить своими руками. Для этого свариваем каркас из профильных труб или профилей оцинкованных. Они бывают разных размеров: 80х40мм, 60х40 мм, 60х30 мм, 40х40 мм и др. Для того чтобы рама створок сохраняла форму, внутрь нее приваривается рама, изготовленная из труб меньшего диаметра. Например, если каркас сделан из трубы 40х40, то внутренняя рама и раскос – из профильной трубы 20х20. Если внешний контур из труб 60х30, для внутреннего целесообразно использовать трубы 40х20 мм.

При двусторонней зашивке створок труба внутреннего каркаса 40х20х2мм располагается посредине трубы наружного, чтобы материал зашивки был потом в один уровень с трубой внешнего каркаса. При односторонней же зашивке внутренняя труба сдвигается к краю – заподлицо с трубой 60х30х2мм. Приваривать ее стоит через каждые 25 см прихватками по 2 см.

Облицовочный материал для распашных ворот может быть выбран на вкус и в сочетании с забором, крепить его следует к внутреннему каркасу саморезами или заклепками.

Прежде чем приступить к сварочным работам, материал нужно тщательно очистить от коррозии. Это лучше делать не руками, а при помощи болгарки с металлической щеткой, после чего обезжирить бензином или растворителем. Далее обработать специальной грунтовкой для эмалевых красок. После сварочных работ следует зашлифовать швы. В этом вам поможет болгарка и шлифовальный диск. На покраске отдельно останавливаться не будем. Учтите лишь, что использовать лучше алкидную эмаль для наружных работ.

Часто для ворот, сделанных своими руками, в качестве полотна используют сетку рабицу или кованые решетки. Особенно эти материалы востребованы на дачных участках. Зашить полотно створок можно и листовой сталью, профнастилом (его еще называют профлистом), поликарбонатом, деревом (это может быть профилированная доска или деревянные панели) или декоративными элементами ковки. Облицовочный материал крепится к внутреннему каркасу саморезами или заклепками.

Как установить столбы

Выбор вариантов для установки металлических створок невелик — профильная труба или кирпичные столбы с закладными элементами, выполненными из металла, с армирующей сердцевиной. Последовательность действий:

Разметка. Во время строительства забора территория огораживаемого объекта размечается. При этом определяют места установки столбов. Оптимальной считается ширина ворот 3 м, калитки — 1 м.
Рекомендуется рассматривать вариант с бетонированием опор. Металлическая конструкция весит много, со временем она может перекоситься. В любом случае трубы опускают на глубину 1,5 м. Ямы лучше делать садовым буром. Их ширина должна превосходить габариты столбов. Например, если используются трубы 100 на 100 на 5 мм, роют яму 200 мм по ширине.
На дно засыпают песок, щебень. Высота этого слоя не более 200 мм.
Устанавливают столб, фиксируют его с помощью распорок. У основания опоры можно закрепить разнонаправленные металлические перекладины. На данном этапе используют строительный уровень, отвес. Эти инструменты позволяют выставить металлическую трубу вертикально.
Столбы бетонируют. Фундамент будет сохнуть несколько дней. Периодически его смачивают водой.

Виды металлических конструкций

Прежде чем вы займетесь сбором новеньких ворот, важно будет определиться с их конструкцией. Выбор стоит делать, учитывая ряд особенностей, главной из которых является частота эксплуатации. Используя металл можно сделать различные вариации, каждую из них рассмотрим по отдельности

Используя металл можно сделать различные вариации, каждую из них рассмотрим по отдельности.

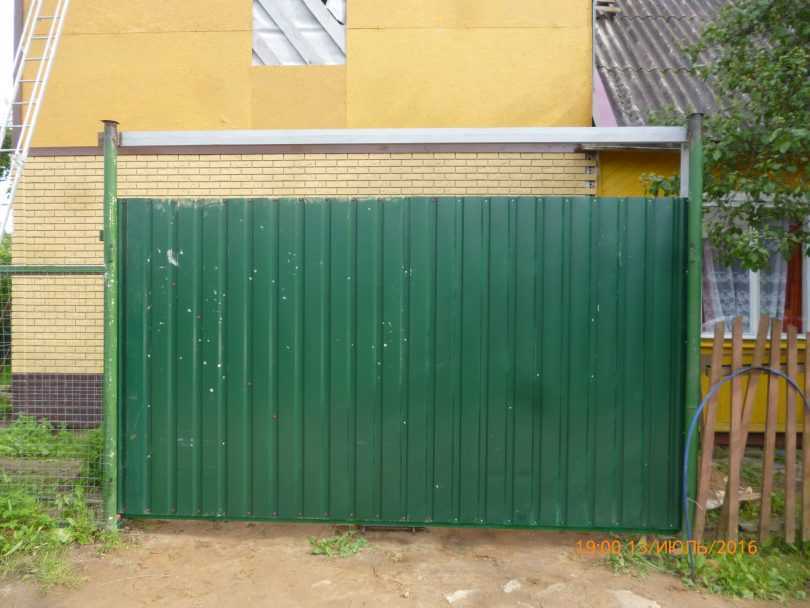

Одностворчатые

Железные ворота данного типа не пользуются большой популярностью. Это сплошное полотно, которое не особо практично в эксплуатации

Для того чтобы они отлично работали, важно надежно укрепить опоры, на это придется потратить немало средств. Решив установить конструкцию на гараж, позаботьтесь о сооружении мощной и надежной металлической рамы, также не забудьте крепить петли. К недостаткам стоит отнести необходимость наличия пространства для функционирования створки

К недостаткам стоит отнести необходимость наличия пространства для функционирования створки.

Двустворчатые

Наиболее востребованы, практичны в эксплуатации. Без сложностей их можно смонтировать самостоятельно на своем участке. Конструкция изготавливается из 2-х полотен, которые одинаковы по размеру, следовательно, вам необходимо будет изготовить каркас из двух рам и обшить их листовым материалом.

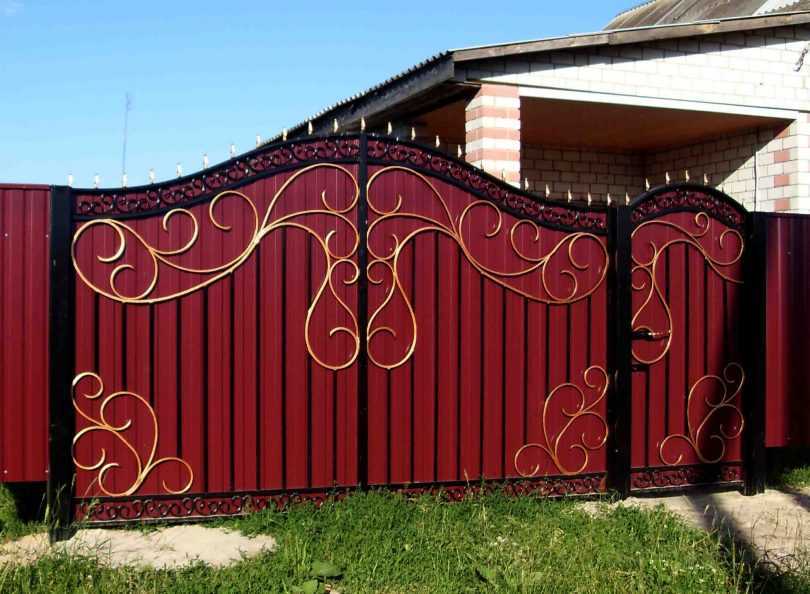

Двустворчатые с калиткой

Они очень практичны при ежедневном использовании. Изготавливаются они как и предыдущая конструкция, единственным отличием есть наличие на одной створке специальной калитки. Если такой тип конструкции планируется устанавливать на гараж, необходимо выбирать врезной тип калитки.

Составление чертежа и расчет размеров

Перед непосредственным выполнением монтажных работ требуется подготовить чертеж и рассчитать габариты конструкции. Размеры определяются на основании ширины самого гаража и автомобиля. При этом необходимо учитывать следующие рекомендации:

Минимальное расстояние между рамой и автомобильным корпусом составляет 30 см с каждой стороны. Меньший промежуток повышает риск повреждения машины, а увеличение расстояние обеспечивает более комфортный заезд.
Стандартная ширина конструкции варьируется в пределах от 2,5 до 3 м. Между перпендикулярной стеной и рамой оставляется промежуток не менее 0,8 м.
Высота ворот на схеме отмечается в пределах 2-2,2 м. Владельцам микроавтобусов рекомендуется оставить проем высотой от 2,5 м.
При желании установить ворота со встроенной калиткой необходимо определить, на какой из створок она будет монтироваться.

Советы и рекомендации по выполнению работ своими руками

Выполнить ворота любой конструкции под силу каждому человеку

Важно соблюдать рекомендации специалистов и предварительно изучить некоторую информацию

Материалы для работы выбирать только высокого качества
Это позволит эксплуатировать конструкцию на протяжении длительного периода и не потребуется проводить ремонтные работы.
Важно уделить внимание всем чертежам и схемам. Только четкое соблюдение схеме позволит с первого раза выполнить все работы правильно
Соблюдение размеров и параметров дают возможность сделать функциональную конструкцию, которая будет работать без проблем.
Установка привода электрического типа должна выполняться с полным пониманием дела

Если опыта работы в такой сфере нет, стоит доверить все выполнение специалистам. Они сделают все качественно и быстро. Изделия будут открываться, и закрываться без затруднений.
Если предусмотрено использование роликовой системы, ее выбору стоит уделить особое внимание. Ее лучше всего приобретать в специализированных магазинах. В таком случае работать такой системы будет безупречной на протяжении длительного времени.

Варианты для загородного дома

Сегодня дополнить ограждение можно воротами, выполненными своими руками. Для изготовления могут быть использованы различные материалы. Чаще всего используется древесина и метал. Перед тем, как приступить к выполнению стоит обдумать какой, тип конструкции лучше всего использовать. Начиная выполнение ворот своими руками: чертежи, схемы и фото помогут решить даже сложные задачи. Распашные ворота классический вариант с выполнением, которого справиться каждый. Для их устройства нужно достаточно много места чтобы они свободно открывались. Сэкономить пространство на приусадебном участке можно с помощью раздвижных ли откатных ворот.

3 этап – инструмент и материал для ворот из профнастила

Чертеж ворот из профлиста является наглядным пособием для расчета материала. Для изготовления понадобится:

профнастил – для обшивки. Предпочтительно брать стеновой, т.к. он имеет большую рабочую ширину.

саморезы или заклепки для крепления профлиста;

металлическая труба сечением от 60х60 мм и выше – для опорных столбов;

труба сечением 40х40 или 60х20…60 мм. – для элементов рамы створок (каркаса);

труба 20х20 для усиления каркаса (при необходимости). 20х20 подходит для каркаса, изготовленного из трубы 60х20. 30х30 – если использовалась труба 60х30.

Мастера советуют покупать все трубы толщиной 3 мм, а не 2. Цена их несколько дороже, но новичкам гораздо проще будет их сварить. Металл медленнее греется и не так быстро деформируется.

Изучая рекомендации, как сделать ворота из профнастила, вы не найдете предложения использовать дерево для каркаса, т.к. деревянный каркас не способен нивелировать гибкость профнастила.

металлический лист для формирования косынок (при необходимости);

петли, замки (защелки, задвижки, заглушки), нижние фиксаторы;

грунтовку по металлу и краску;

элементы декора (ковка).

Из инструмента понадобится: сварочный аппарат, болгарка, шуруповерт (дрель и заклепочник), рулетка, уровень, отвес, ножницы по металлу, кисточки и расходные материалы к инструменту.

Устройство

Представляют собой уличную двустворчатую конструкцию. Обе половинки открываются наружу или внутрь двора. Все зависит от того, где больше места. Если свободного пространства на участке и за его пределами немного, выбирают двухстворчатые ворота. Если объект с неограниченным пространством на участке и за его пределами выбирают одностворчатую конструкцию.

Въездные распашные система обустраиваются на территории частного дома для свободного перемещения транспорта, как грузовых, так и легковых автомобилей. Обязательно предусматривается калитка. Она может располагаться рядом с воротами. В гаража это будет неудобно, так как ширина постройки часто ограничена. В этом случае больше подходят секционные изделия.

Калитку встраивают в каркас распашных створок. Ее высота в этом случае небольшая. Если на участке планируется устанавливать распашные ворота со встроенной калиткой, предусматривается рама, обеспечивающая жесткость всей конструкции. Внешний вид не менее важен, чем надежность. Воротца для загородного дома, дачи могут изготавливаться из разных материалов:

металл (профнастил, сварная сетка, стальные прутья, кованые створки);
дерево (обрезная, необрезная доска, резные элементы);
поликарбонат.

Обычно при изготовлении створок используется тот же материал, что у ограды. Чтобы получить красивый въезд на дачу, выбирают крепеж, который будет незаметен на полотне створок. Это могут быть саморезы или сварочный шов. Последний из вариантов используется только при работе с металлом. Шляпки саморезов могут быть видны после установки. Их скрывают с помощью шпаклевки и лакокрасочных материалов.

Учитывая, что ширина ворот составляет 3 м, створка может со временем просесть, если не компенсировать ее вес посредством опорного элемента (штырь, колесо), закрепленного с противоположной петлям стороны. По нормативным документам высота ограждения на территории частного жилья со стороны улицы должна составлять 2 м. По низу ворот оставляют технический зазор. Если ворота стоят на неровной поверхности, зазор должен быть равен 10 см. Над бетонным покрытием, асфальтом створки возвышаются на 7 см.

Основные элементы:

Столбы. На них крепят створки. Может быть две вариации, когда дверца встраивается в створку, достаточно 2 опор. Захотите калитку расположить рядом с воротами, то нужны 3 столба.
Рама, придающая жесткость конструкции, а также облицовочное полотно.
Петли.
Запорный механизм. Это может быть навесной, встраиваемый замок или штырь, который вводится в грунт (устанавливается в нижней части створок).

Виды ворот

В настоящее время есть большое количество всевозможных видов ворот, всевозможных материалов для их изготовления и особые приспособления, которыми они оснащены. Самые популярные из них:

Раздвижные ворота.
Поворотно-откидные ворота.
Распашные ворота.
Рулонные ворота.
Складные ворота.

Раздвижные ворота

Раздвижные ворота включают в себя несколько разновидностей, среди них подвесные и откатные сооружения. Каждый вид сооружений требует для себя большое количество свободного пространства.

Подвесные ворота

Подвесные сооружения не считаются популярными, так как через них не смогут проехать некоторые виды автомобилей, поскольку их высота ограничена верхней планкой. Их передвижение также осуществляется по данной планке.

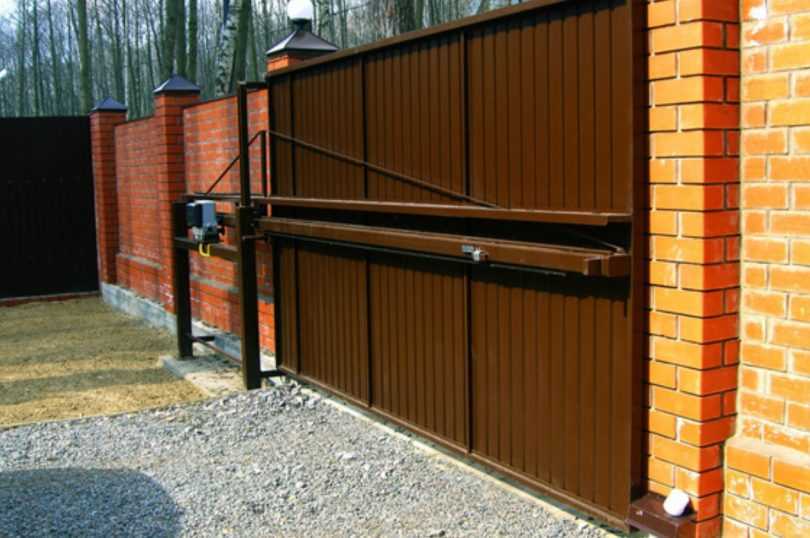

Откатные ворота

Откатные конструкции передвигаются по рельсам, однако они не распространены в северных регионах с большим количеством осадков, потому что их придется постоянно очищать ото льда и снега.

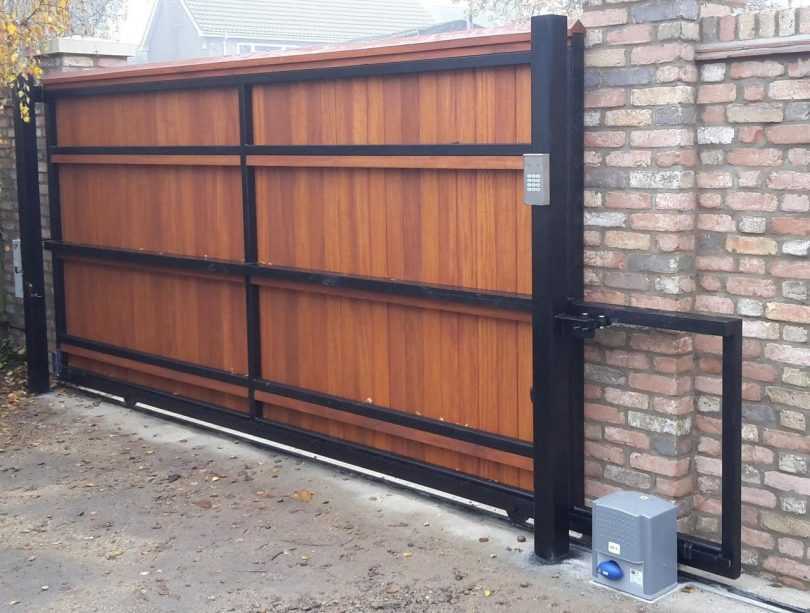

Консольные ворота являются самым удачным вариантом среди раздвижных конструкций.

Поворотно-откидные вопрота

Поворотно-откидные – хороший вариант для гаражных ворот. Для двора они не подойдут, потому что ограничены верхней балкой.

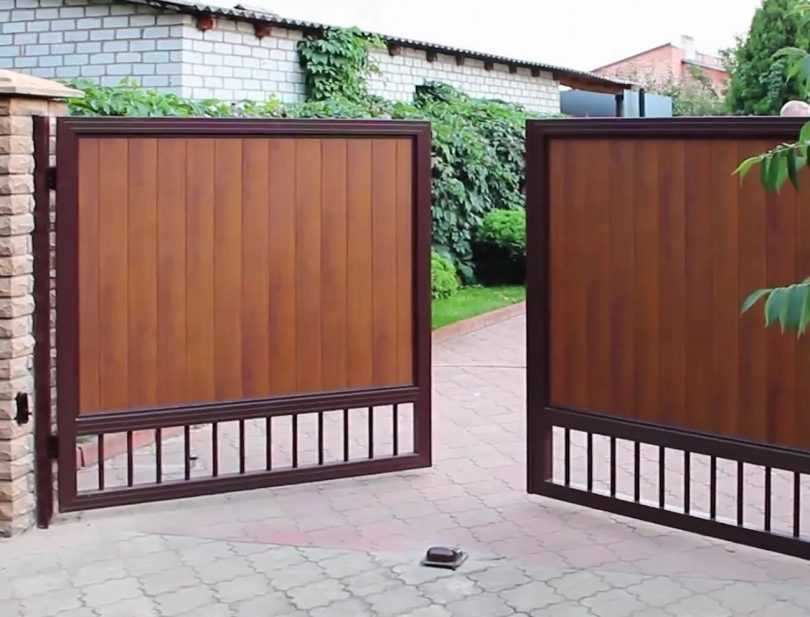

Распашные ворота

Распашные ворота хорошо подойдут для владельцев собственных домов. Фундаментом таких конструкций валяются три столба: на двух из них держится конструкция, а на третьем – калитка.

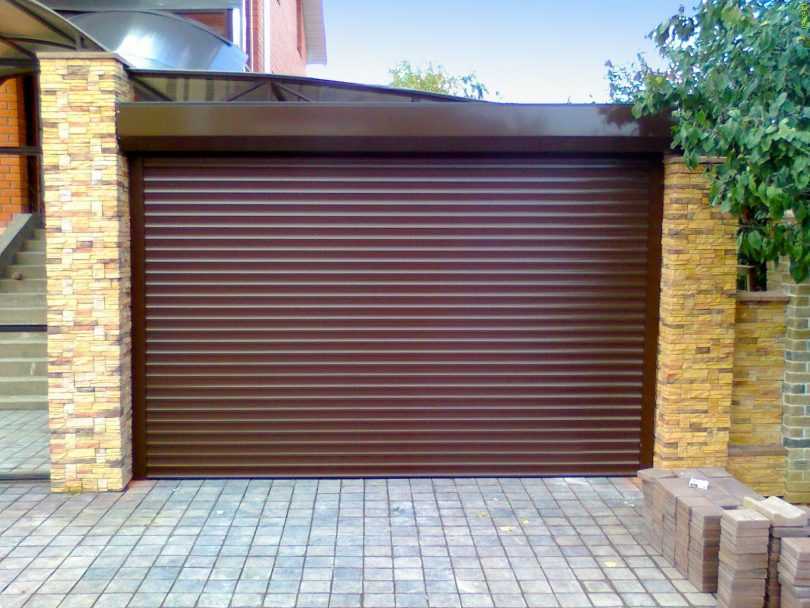

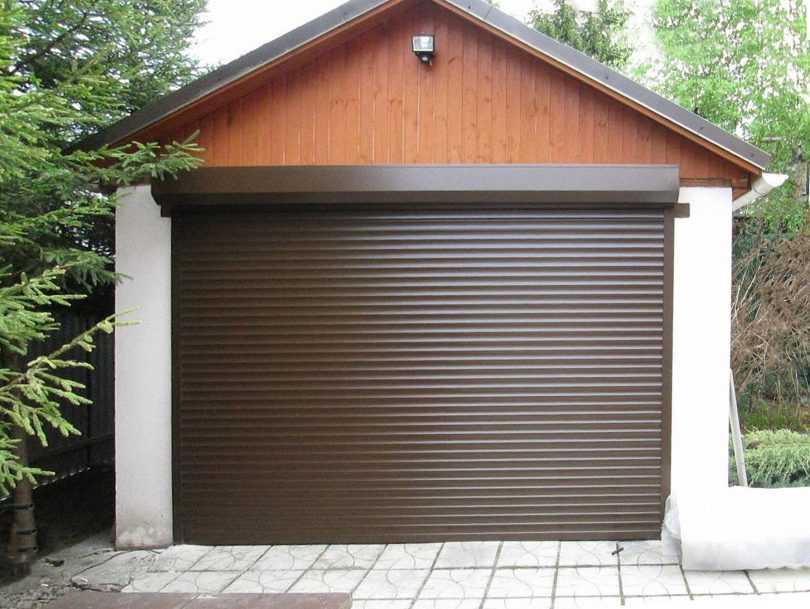

Рулонные ворота

Рулонные – относительно новый вид ворот. Представляют собой складные планки, которые сворачиваются и наматываются на основу.

Необходимые материалы и инструменты

Для изготовления распашных ворот (с калиткой) размерами 2200х3000 мм потребуются не только материалы и инструменты. Понадобятся и приспособления, так как гаражные распашные ворота изготавливают/сваривают только в горизонтальном положении.

Материалы

Профильная труба готова к использованию

Металлический уголок 50х50х2 мм длиной 2,2 м – 2 шт (в общей сложности потребуется 4,4 м уголка).
Профильная труба 50х25х2 мм длиной 3 м – 2 шт.
Листы холоднокатанного металла (можно заменить горячекатанным) 1250х2500 мм, толщиной 2 или 3 мм – 3 шт.
Профильная труба 40х25 мм (или 40х20 мм) длиной 2,2 м – 9 шт (необходима для изготовления горизонтальных планок створок и калитки).
Профильная труба 40х20 мм длиной 3 м – 3 шт (для изготовления вертикальных планок каркаса створок).
Профильная труба 40х40 мм длиной 3 м – 1 шт (для монтажа вертикальной планки в месте соединения рабочих створок, в ней же формируют отверстия для замка и засовов)
Дополнительные элементы: стальные пластины под петли и для усиления мест соединений каркаса, стальные прутки.
Замок сувальдный.
Засовы гаражные: вертикальный и горизонтальный.
Грунт по металлу.
Растворитель №646.
Краска.
Мел.
Изолента.
Наждачная бумага крупной и средней зернистости.

Инструменты

Сварочный аппарат.
Электроды.
Кувалда, молотки.
Болгарка, диски по металлу.
Дрель, свёрла.
Перфоратор.
Набор отвёрток.
Болты с гайками, саморезы.
Струбцины.
Уровень (желательно лазерный).
Рулетка или дальномер.

При расчёте и закупке материалов учитывают необходимость обвязки (двойной рамы с горизонтальными перемычками) проёма гаража. Для её изготовления и монтажа потребуются те же материалы и инструменты. Можно использовать металлический уголок, швеллер, профильные трубы. Обвязка – необязательный элемент устройства ворот, она необходима в целях усиления проёма и конструкции в целом.

Приспособления

Для выполнения раскроечных и сборочных работ потребуются два стола: основной и вспомогательный. Размеры основного должны быть такими, чтобы на нём поместились обе створки с рамами. Поверхность стола необходимо выставить по уровню. В противном случае высок риск получения перекосов. Стол должен быть прочным, способным выдержать вес металла, инструментов и удары кувалдой.

План и чертежи конструкции

Первое и самое главное при создании откатных ворот любой конструкции — это их точный чертеж.

Основа откатных ворот — это правильно расположенная направляющая. Ролики устанавливают при этом за боковой габарит, что позволит при открытии не перекрывать ими проезд.

Для осуществления этой цели необходимо будет удлинить створку, установив противовес, который в длину будет не менее половины ширины всей створки.

Во время работы основная нагрузка осуществляется на роликовые тележки, которые для надежности закрепляют.

Потребуется в этом случае подготовить прочный железо-бетонный фундамент. Вы можете сделать даже ворота с калиткой откатного типа.

Откатной тип ворот, особенно в виде моноширмы имеет очень простую конструкцию, которая понятна с первого взгляда.

Определить, как именно составить схему откатных ворот можно даже просто разобравшись в принципе работы системы.

Но все же, если вам не понятно, какие размеры должны быть у деталей и как именно их располагать, то лучше прибегнуть к помощи специалиста.

3 этап – инструмент и материал для ворот из профнастила

Чертеж ворот из профлиста является наглядным пособием для
расчета материала. Для изготовления понадобится:

профнастил – для обшивки. Предпочтительно брать стеновой,
т.к. он имеет большую рабочую ширину.

саморезы или заклепки для крепления профлиста;

металлическая труба сечением от 60х60 мм и выше – для
опорных столбов;

труба сечением 40х40 или 60х20…60 мм. – для элементов рамы
створок (каркаса);

труба 20х20 для усиления каркаса (при необходимости). 20х20
подходит для каркаса, изготовленного из трубы 60х20. 30х30 – если
использовалась труба 60х30.

Мастера советуют покупать все трубы толщиной 3 мм, а не 2.
Цена их несколько дороже, но новичкам гораздо проще будет их сварить. Металл
медленнее греется и не так быстро деформируется.

Изучая рекомендации, как сделать ворота из профнастила, вы
не найдете предложения использовать дерево для каркаса, т.к. деревянный каркас
не способен нивелировать гибкость профнастила.

металлический лист для формирования косынок (при
необходимости);

петли, замки (защелки, задвижки, заглушки), нижние
фиксаторы;

грунтовку по металлу и краску;

элементы декора (ковка).

Из инструмента понадобится: сварочный аппарат, болгарка,
шуруповерт (дрель и заклепочник), рулетка, уровень, отвес, ножницы по металлу,
кисточки и расходные материалы к инструменту.
