Как сделать откатные ворота своими руками: пошаговая инструкция

Классификация

Исходя из собственных предпочтений и конкретных условий обстановки, в которой требуется разместить такую конструкцию, пользователи могут возводить разные виды выдвижных ворот. Как сделать своими руками откатные ворота – полотно, движимое по направляющей рейке? Ответ на этот вопрос будет зависеть от того, какому подвиду было все же отдано предпочтение.

• Консольный тип установки. Предполагает механизм движущегося откатного полотна по нижней направляющей. Ему зачастую отдают предпочтения в силу того, что такая установка не имеет ограничений в верхней своей части. Более того, такие ворота не занимают слишком много места и являются достаточно взломостойкими.
• Подвесной тип установки. Предусматривает установку в локациях, обусловленных верхним ограничением или крышей. Зачастую это складские помещения, рабочие боксы или ангары. В этой конструкции ролики и движущиеся составляющие располагаются в верхней направляющей. Главный минус такой установки заключается в том, что здесь не сможет проехать транспорт, высота которого превышает уровень верхней рейки. Однако при всем этом есть и существенный плюс: подобного рода конструкция со временем не станет провисать.
• Колесный тип установки. Смысл конструкции заключается в погружении в бетон рельса, по которому впоследствии будут катиться колесики выдвижного полотна. Здесь тоже есть существенный недостаток: с течением времени рельс загрязняется, а это, в свою очередь, способствует торможению и плохому скольжению колесиков по рейке. Именно поэтому такой вариант используется нынче не часто.

Кроме всего прочего, такие ворота могут быть деревянными или металлическими, на винтовых сваях или металлических рейках, с закладкой фундамента или без, с верхней, серединной или нижней консолью – здесь вы вольны выбирать сами.

Подготовка к монтажу откатных ворот

В первую очередь при установке откатных ворот, нужно составить план, куда будут входить все денежные затраты, а также список необходимых материалов и инструментов.

Всё это нужно сделать больше для экономии времени, чтобы потом просто не бегать в магазин покупать необходимые материалы.

В обязательные пункты плана должны входить:

• данные о местности для установки ворот (глубина промерзания почвы);
• металлофурнитура в полном наборе;
• необходимые инструменты;
• материал для обшивки каркаса.

Особенно тщательно нужно следить за подбором не только инструментов, но и комплектующих деталей, ведь от их качества будет напрямую зависеть срок работы откатной системы. Обычно детали подбираются с условиями соблюдения параметров нагрузки, чтобы в дальнейшем просто не провисали ворота.

Все механизмы, которые входят в конструкцию откатной системы крепятся только с помощью электрической сварки, и тут может потребоваться помощь специалистов. Если нет опыта в управлении сварочным аппаратом, то лучше не браться за эту часть работы.

Также важно уяснить, что при установке ворот нужно предусмотреть, сколько места необходимо оставить, ведь полотно ворот отходит во внутреннюю часть двора. Полотно при этом должно полностью уходить под стенку

Всё нужно просчитать заранее, ведь из-за использования электрической сварки, система ворот становится неразборной и после их установки уже не получится чего-то исправить.

Важно обратить внимание на то, что откатные ворота могут работать от нескольких видов подключения, поэтому надо с самого начала определиться с оптимальным вариантом. Есть вариант подключения системы к электрическому приводу, но многие современные модели также предусматривают подключение к системе сигнализации, что значительно проще и безопаснее

Откатные ворота на винтовых сваях своими руками. Инструкция + фотографии!

Вариант схожий по созданию с многими другими, но удобство его в том, что за счет своей конструкции они могут устанавливаться в не совсем ровных местах.

Посмотрим как создать вот такой вариант

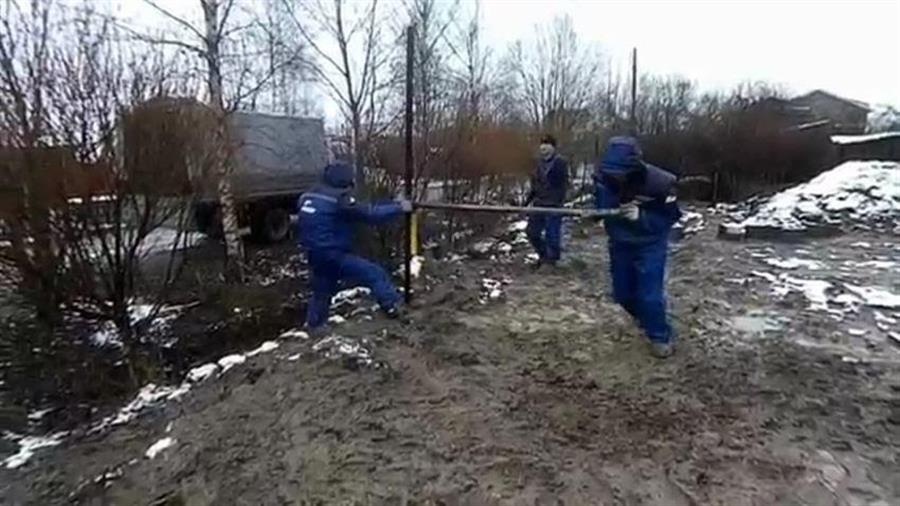

Первым делом определяем место и вкручиваем металлические винтовые сваи

Когда столбы готовы, установим направляющую ворот

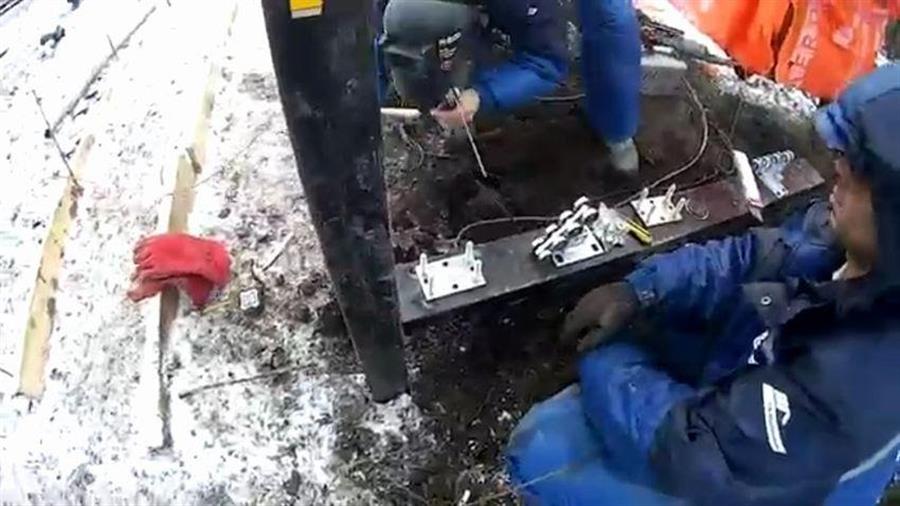

Приварим и закрепим каретки и кронштейны ворот

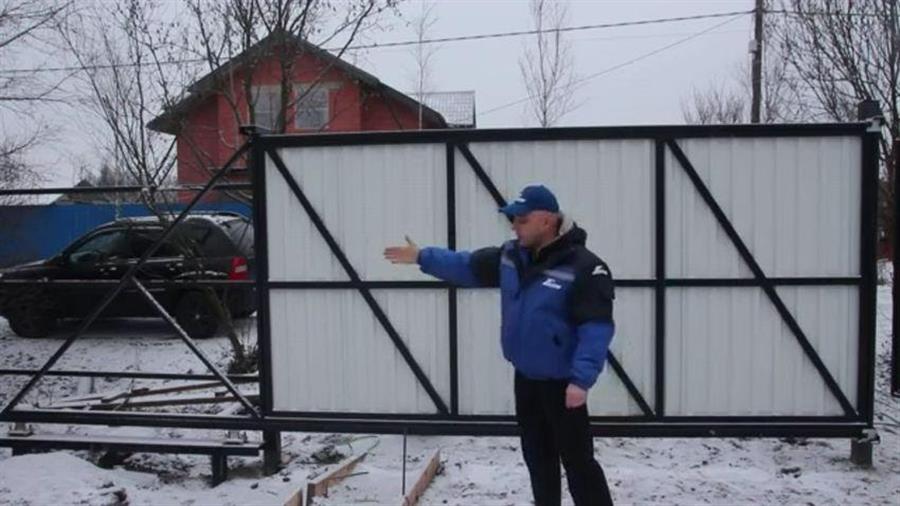

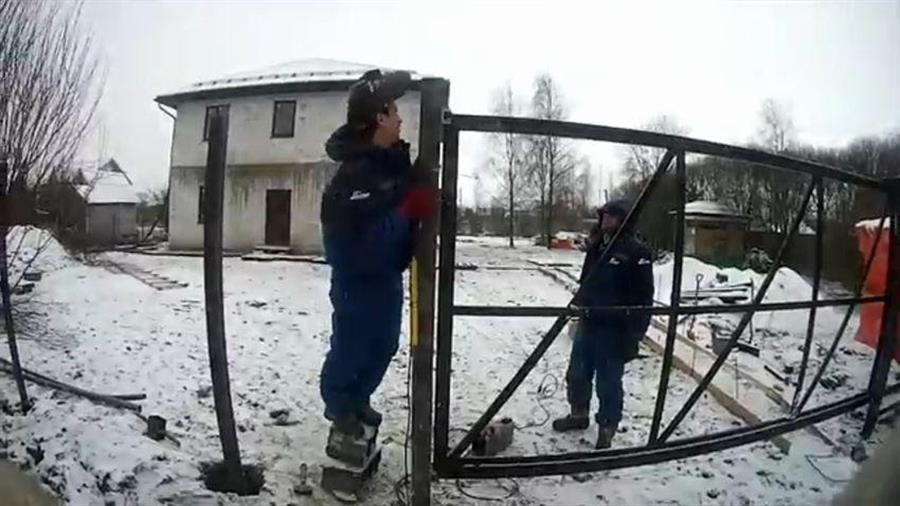

Свариваем каркас из профиля и устанавливаем на столбы

Обшиваем ворота профильным листом

Источник идеи и фотографий видео мастер-класс: https://www.youtube.com/watch?v=CeIqTly4ESoОригинальное название: Откатные ворота и забор на винтовых сваях. ООО “СВ-Фундамент”Автор видео: Строй и Живи

Читать полностью (ссылка)

Шаг №2. Обозначение линии движения ворот, подготовка роликовых тележек

Вдоль проема натягивается обычный шнурок, который обозначает линию движения полотна

1. Вдоль проема натягивается обычный шнурок, который обозначает линию движения полотна. Расстояние от ответного столба до шнура может быть в пределах 20-30 мм.
2. Шнур расположить на высоте около 150-200 мм.
3. Далее регулировочные площадки фиксируются на платформе роликовых опор.
4. Для определения границы положения роликовых опор от края проема следует по плоскости закладного элемента отступить 150 мм и очертить линию. Это будет передний край первой роликовой опоры.
5. Второй край определяется путем измерения общей длины ворот (с консольной частью). Далее из полученных данных вычитается 100 мм. Получившийся отрезок откладывается от края отвесного столба через проем на плоскости заданного элемента.
6. Роликовые тележки готовы к монтажу.
7. Теперь необходимо вставить их внутрь несущего профиля и сместить к центру ворот.
8. Ворота поставить вертикально, а роликовыми опорами поставить на закладной элементы. Устанавливается первая и вторая опора вплотную к касательным, а ворота устанавливаются вплотную к шнурку.

Подготовка закладного элемента

По сути, это армирование фундамента под откатные ворота, только здесь сначала понадобится сварить конструкцию и только после этого опустить ее в траншею с последующей заливкой. Для этого понадобиться швеллер 18–20 см или уголок таких же размеров. Из него будем варить каркас, а для армирования подойдет арматура с сечением 12–15.

Из швеллера сваривается несущая конструкция по размерам траншеи и после этого арматурой проваривают поперечные соединения. Здесь каких-то ограничений нет, можно проложить ее с расстоянием друг от друга в 15 см.

Арматура легко заменяется другим видом металлических изделий, например, уголками.

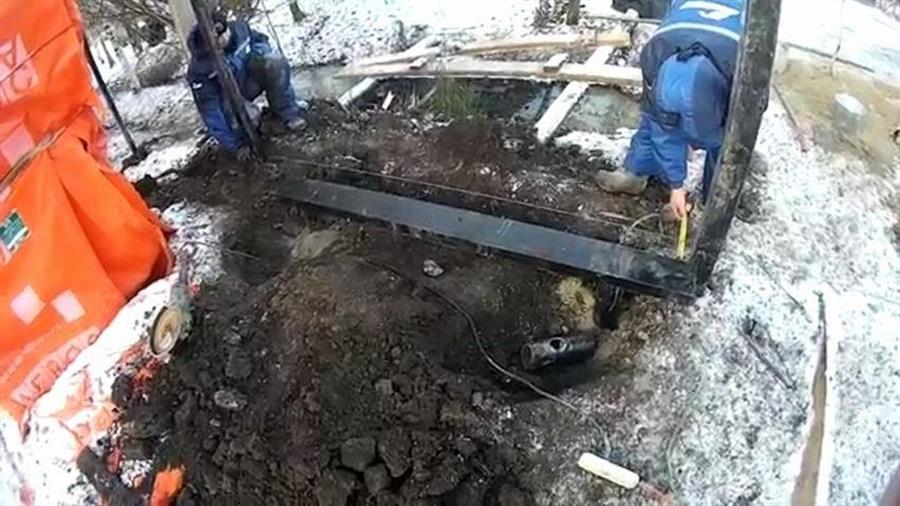

Готовый каркас откатных ворот погружается в траншею, но перед этим не забудьте засыпать и утрамбовать дно песком. Весь процесс установки нужно контролировать уровнем, чтобы не допустить неровной укладки. Если с какой-то стороны будут перекосы, то лучше вынуть его и подровнять дно траншеи, засыпав его песком

Также во время корректировки обратите внимание на продольную ось швеллера, чтобы она находилась на линии забора

Уровень фундамента должен быть вровень с уровнем дороги. Размер дорожного просвета предусмотрите не больше 5 см, чтобы не происходило проблем при использовании ворот в зимний сезон.

План и чертежи конструкции

Первое и самое главное при создании откатных ворот любой конструкции — это их точный чертеж.

Основа откатных ворот — это правильно расположенная направляющая. Ролики устанавливают при этом за боковой габарит, что позволит при открытии не перекрывать ими проезд.

Для осуществления этой цели необходимо будет удлинить створку, установив противовес, который в длину будет не менее половины ширины всей створки.

Во время работы основная нагрузка осуществляется на роликовые тележки, которые для надежности закрепляют.

Потребуется в этом случае подготовить прочный железо-бетонный фундамент. Вы можете сделать даже ворота с калиткой откатного типа.

Откатной тип ворот, особенно в виде моноширмы имеет очень простую конструкцию, которая понятна с первого взгляда.

Определить, как именно составить схему откатных ворот можно даже просто разобравшись в принципе работы системы.

Но все же, если вам не понятно, какие размеры должны быть у деталей и как именно их располагать, то лучше прибегнуть к помощи специалиста.

Как сделать ворота из профильной трубы и деревянных реек. ИНСТРУКЦИЯ

Попробуем разобраться с вариантом для тех, кто не любит огромные, высокие и глухие заборы, а любит небольшие симпатичные ограждения. Вариант не сложный и достаточно бюджетный.

Что же он из себя представляет

Сперва сварим из профильной трубы каркас для ворот и покрасим его

Далее в месте установки сделаем углубление в грунте. Это будет направляющая для роликовых колес воротины

Поставим ворота вертикально и начинаем крепить деревянные рейки и красить получившуюся изгородь

На столбах в верхней части установим на уголках роликовые подшипники для удержания ворот

Вот такой несложный вариант можем установить у себя во владениях

Источник фото: https://www.youtube.com/watch?v=FaIOxhz1Yi0Оригинальное название: Slidinggate DIYАвтор видео: SomchaiDIY

Читать полностью (ссылка)

Установка ворот

Для установки откатных ворот своими руками перед началом работ нужно подготовить инструменты. Основное: набор ключей и торцевых головок, перфоратор, измерительный и разметочный инструмент, дрель, шуруповерт, болгарка.

Минимум за неделю подготовить фундамент. Бетон должен набрать нужную прочность под вес изготавливаемой конструкции.

Изготавливая основу конструкции, берём профильную труб. Для кареток направляющей, пилим металл шириной 15 мм болгаркой, делаем небольшие пропилы, чтобы было видно при нарезании. Пропиливаем пазы.

Окрашенную направляющую свариваем с основанием для повышения прочности на изгиб. Металл привариваем с двух сторон в шахматном порядке. Основание смещаем на 30 мм от направляющей. Там будет ролик для опоры.

Полоса металла толщиной 8 мм и шириной 100 мм нужна для изготовления кареток. Расстояние для осей подшипников должно быть на ширину ворот. Для основания кареток берём уголки 60х60 с засверленными отверстиями.

Старый автомобильный болт подойдёт для основы оси под подшипники. Проверяем перпендикулярность оси к каретке и с двух сторон привариваем сплошным швом.

Для сборки конструкции два уголка выставляем на прямой поверхности. С двух сторон провариваем каретку, поставленную на ось. Снизу усиливаем металлом для большей прочности.

Подшипники наполняем смазкой, обычно они полупустые. Болты для регулировки плотно прикручиваем к уголкам. Сохраняя параметр параллельности привариваем их к закладной пластине.

Каретку ставим на закладную пластины, регулировочными болтами выравниваем. Привариваем и смотрим, чтобы каретка легко передвигалась по болтам. Красим конструкцию грунт эмалью.

Во время сборки откатных ворот на швеллер устанавливаем каретки, а на них направляющую ворот. Проверяем ход каретки, выводим по горизонту. Разводим на максимальное друг от друга расстояние каретки и свариваем. Отмечаем вертикальные и горизонтальные столбы по уровню высоты забора. Схватываем конструкцию чем удобнее. Проверяем диагональ и плоскость конструкции и обвариваем сплошным сварным швом. К каркасу добавляем противовес. Всё зачищаем и красим.

После установки роликов и уловителей заполняем пустой каркас.

Обшивка может быть из любого профлиста, подходящего по размеру, характеристикам и дизайну. Завершающая фиксация и регулировка поддерживающих роликов, является последним этапом в установке откатных ворот своими руками.

Как сделать красивые откатные ворота из металлических реек. Пошаговые ФОТО!

Следующий вариант немного дороже остальных, да и процесс создания посложнее. Зато трезультат вас не разочарует внешним видом и удобством использования.

Вот такие ворота попробуем собрать и установить

Собираем каркас из металлических реек

Устанавливаем опоры для установки кареток воротины

Закрепляем сами каретки у ставим на них ворота

Устанавливаем шестеренчатый механизм и электропривод открывания ворот

Вариант обналички зависит от вкусов и предпочтений. Готово

Источник идеи и фотографий видео мастер-класс: https://www.youtube.com/watch?v=5rvT9O09ID4Оригинальное название: Установка автоматических откатных ворот // FORUMHOUSEАвтор видео: FORUMHOUSE

Читать полностью (ссылка)

Виды конструкций

Всего существует несколько видов конструкций:

• Подвесной тип пользуется популярностью за счет отличных характеристик, гарантирующих прочность и надежность конструкции. В данном случае полотно на роликовых тележках крепят к верхней горизонтальной опоре, располагающейся на пятиметровой высоте.
• Консольные откатные системы предназначены для установки в регионах со сложными климатическими условиями. Установка верхней балки здесь не требуется, фундамент служит точкой опоры и надежно удерживает вес конструкции. Воротам этого типа не страшны снежные заносы, сильный ветер и прочие неблагоприятные природные явления.
• Монтаж ворот на винтовых сваях занимает больше всего времени и сил. Сваи выступают в качестве несущих элементов, надежно удерживающих конструкцию.
• Эксплуатация механических ворот осуществляется ручным способом. Простые в установке, они не требуют больших финансовых вложений.
• Автоматические ворота оснащаются электрическим приводом и пультом ДУ. Автоматика идеально подходит, если пользоваться воротами приходиться часто.

Любой из вышеперечисленных типов конструкции отличается надежностью и долгим сроком эксплуатации.

Шаг №7. Монтаж нижнего и верхнего уловителей

Нижний уловитель служит для снятия нагрузки с роликовых опор в то время, когда ворота стоять закрытыми. Только при полностью нагруженных воротах можно выполнять его монтаж. Для этого ворота закрываются, и уловитель подводится снизу под концевой ролик до плотного касания. Опорная плоскость не должна быть выше положения концевого ролика.

Верхний уловитель удерживается полотно ворот от раскачивания в закрытом состоянии. Монтаж производится на передней кромке полотна на уровне защитных уголков.

Монтаж автоматики для откатных ворот проводится на заключительном этапе установки.

Преимущества

Почему же устройство откатных ворот так привлекает многих потребителей? Все дело в том, что их установка обладает массой преимуществ в глазах потенциальных владельцев. Что именно имеется в виду?

• Управляемость. Это один из главных пунктов, который заставляет пользователей прибегнуть именно к данной системе ограждения. Достаточно нажать клавишу на пульте или ввести кодовый замок – и ваши ворота уже открываются перед вами без единого прикасания к самой установке (в случае, если это автоматика).
• Экономия пространства. Стандартные ворота открываются нараспашку двустворчатым полотном, соответственно, это требует дополнительных 1,5-2 метров приворотной территории. Не всегда такой подъездной функционал удобен, гораздо более практичным для многих является вариант выдвижного полотна.
• Безопасность. Классический вариант распашных ворот может быть опасным для автомобиля на момент его въезда на придомовую территорию, когда вокруг бушует непогода. Сильные порывы ветра, вьюга и шквалы могут повлиять на траекторию движения створчатых ворот, которые, в свою очередь, могут попросту ударить машину и поцарапать ее.
• Эстетика. Всегда более презентабельно смотрится вариант с плавно отодвигающейся автоматически створкой ворот. Это не только очень удобно, это еще и выглядит вполне эстетично.

Вот почему многие владельцы загородных домов и дач отдают предпочтение этой незамысловатой, но очень комфортной в использовании конструкции. Однако, поскольку данная система стоит в готовом виде вместе с установкой немалых денег, некоторые решаются сделать откатные ворота своими руками. Чертежи с раздвижным каркасом, направляющим рельсом, несущей рамой и прочими деталями в таком случае разрабатываются под каждую конкретную территорию индивидуально.

Условия установки

Прежде чем переходить к разработке плана, необходимо оценить изначальные возможности для установки соответствующего механизма. Существует целый ряд ситуаций, при которых этот процесс может стать затруднительным. О чем идет речь?

• Отсутствие необходимого пространства вдоль забора.
• Неровности забора в прилежащей к откатному механизму зоне – траектории движения створки ничего не должно препятствовать.
• Неровности прилежащей территориальной поверхности – они могут помешать движению створки снизу.
• Неуместно присутствующая калитка – она станет помехой для установки выдвижных ворот, уж лучше сделать откатные ворота со встроенной калиткой.
• Нецелевое использование – если вы планируете эксплуатацию такой установки для пешеходного прохода, то это будет не самой лучшей идеей в случае с откатными воротами, поскольку механизм таковых рассчитывается на определенное количество циклов.

Словом, прежде чем приступать к планированию, определитесь изначально со своими возможностями и оцените ситуацию: нет ли на вашем участке препятствий для работы механизма. Если они есть, но не значительные, то постарайтесь их поскорее устранить и смело приступайте к задуманному проекту.
