Как сделать металлоискатель пират

«Терминатор 3» своими руками

Если вам нужен самодельный металлоискатель с дискриминацией металлов, обратите внимание на эту модель. Схема достаточно сложная, но ваши труды окупаются найденными монетами, которые могут оказаться золотыми. Особенность «Терминатора» состоит в разнесении приемной и передающей катушек

Для испускания сигнала изготавливается кольцо 200 мм. Для него укладывается 30 витков провода, затем он разрезается, в итоге мы получаем 2 полу-катушки общей емкостью 60 витков (смотреть схему)

Особенность «Терминатора» состоит в разнесении приемной и передающей катушек. Для испускания сигнала изготавливается кольцо 200 мм. Для него укладывается 30 витков провода, затем он разрезается, в итоге мы получаем 2 полу-катушки общей емкостью 60 витков (смотреть схему).

Приемная катушка располагается внутри, 48 витков диаметром 100 мм.

Настройка производится с помощью осциллографа, после достижения оптимальных результатов по амплитуде, обмотки фиксируются в корпусе с помощью заливки эпоксидной смолой.

Затем производится опытная практическая настройка переключателя дискриминации. Для этого используются реальные объекты из различных металлов, а на переключателе режимов наносится их тип (после проверки).

Радиолюбителями прорабатывается усовершенствованный вариант «Терминатор 4», но практического экземпляра еще нет.

Список радиодеталей для сборки пирата

Обозначение	Тип	Номинал
R1	резистор	1 кОм
R2	резистор	1 кОм
R3	резистор	100 кОм
R4	резистор	470 Ом
R5	резистор	100 Ом
R6	резистор	150 Ом
R7	резистор	220 Ом
R8	резистор	390 Ом
R9	резистор	47 кОм
R10	резистор	62 кОм
R11	резистор	3 МОм
R12	резистор	62 кОм
R13	резистор	120 кОм
R14	резистор	6,8 кОм
R15	резистор	560 кОм
R16	резистор	43 Ом
R17	переменное сопротивление	100 кОм
R18	переменное сопротивление	10 кОмм
DA1	микросхема	NE555
DA2	микросхема	К157УД2
C1	конденсатор	220 нФ
C2	конденсатор	100 нФ
C3	конденсатор	1мкФ
C4	конденсатор	10 мкФ
C5	конденсатор	1 нФ
C6	конденсатор	10нФ
C7	конденсатор	10 мкФ
C8	конденсатор	1000 мкФ
C9	конденсатор	1 мкФ
T1	транзистор	BC557
T2	транзистор	IRF740
T3	транзистор	BC547
D1	диод	1N4148
D2	диод	1N4148
D3	диод	1N4148
BA1	динамик	8 Ом
L1	поисковая катушка	2 Ом
PW1	источник питания	9-12 Вольт

Если вы начинающий радиолюбитель то полезно узнать что такое маркировка конденсаторов.

Генератор импульсов необходим для генерации импульсов заданной частоты. Он собран на таймере NE555

Частота задается с помощью подбора C1,C2,R2,R3, изменяя значения этих элементов можно изменять частоту генерации импульсов, скважность и длительность

Сгенерированные таймером импульсы поступают на транзистор T1, открывая и закрывая его. Он в свою очередь подключен в цепь базы полевого транзистора T2. Резистор R4 необходим для выбора «рабочей точки» транзистора.

Усилитель звуковой частоты собран на транзисторе BC547, cмаксимальным током коллектора 0,1А. В цепь коллектора которого подключен низкоомный динамик и сопротивление номиналом 43 Ом.

Схема на первый взгляд, кажется, довольно простой. Но в процессе сборки мне все равно пришлось изрядно «попотеть». Схему сначала решил собрать на монтажной плате и убедиться в ее работоспособности.

Первым делом я собрал усилитель звуковой частоты. Для того чтобы на дальнейших этапах сборки проверять работоспособность генератора импульсов и микросхемы.

Сборку начал производить по блокам, сначала собрал генератор импульсов. Правильность его сборки проверил путем подсоединения динамика через транзистор к выходу таймера.

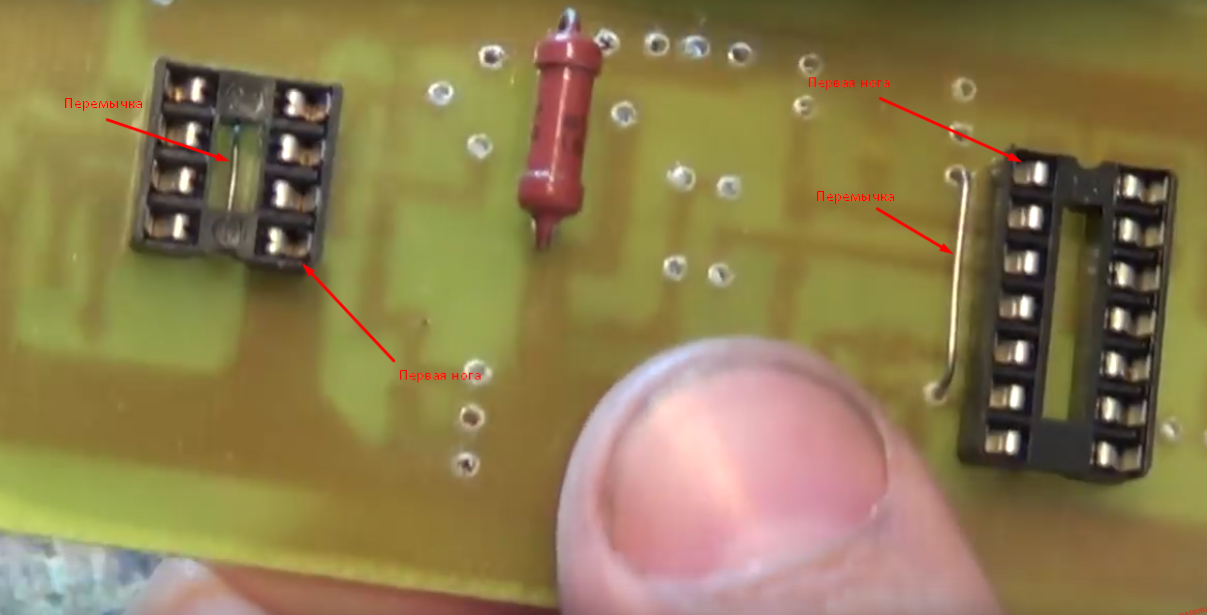

Далее приступил к подключению микросхемы К157УД2. Тут ни чего сложного нет-два каскада усиления и все. Просто нужно быть внимательным и никуда не спешить. Правильность сборки аналогично проверил, дотронувшись металлической отверткой до входной 3-й ножки при этом в динамике, появился характерный звук. Кто хоть раз собирал усилитель, тот поймет, о чем идет речь.

Катушку сделал из медной проволоки диаметром 0.5мм, намотав ее на банку сделав 30 витков, потом обмотал ее фумой-лентой. Провод, соединяющий катушку и саму плату металлоискателя нужно брать как можно толще и мощнее. У меня был питающий многожильный сетевой провод от телевизора.

После того как подключил оставшийся блок с транзистором и катушкой подал напряжение 9В от китайского блока питания. В динамике появился долгожданный треск. Начал настраивать металлоискатель до тех пор пока в динамике изредка не появлялись «щелчки».

К моему удивлению металлоискатель не стал реагировать на металл, он не «видел » даже холодильник! Реагировал только на электронную аппаратуру, но при этом в динамике были слышны не «щелчки» а шумы генерируемые электроникой. Начал проверять схему, транзистор поисковой катушки IRF740 очень сильно грелся. После проверки его тестером я был уверен что причина именно в нем. Сопротивление закрытого транзистора было минимальное. Оказалось, что в процессе сборки я допустил грубейшую ошибку, перепутав ножки транзистора. В итоге имеем испорченный транзистор и настроение, так как ближайший магазин радиодеталей в 40 минутах езды на транспорте от дома.

После того как заменил транзистор все сразу заработало и «затрещало» как следует. И транзистор перестал греться. На форумах про сборку этого металлоискателя пишут, что питание лучше подводить на плате поближе к катушке, мол, так «чуйка» подрастет. После того как перепаял провод питания, к моему удивлению, чувствительность действительно возросла. Не на много, приблизительно на 1 сантиметр, но все же. Хотя не вижу в этом логики, какая разнится, куда провод питания подводить? Может просто напряжение от блоки изменилось, блок то китайский у меня.

Мощный металлоискатель Pirat своими руками

Подобные металлоискатели можно купить примерно за 100-300 долларов. Цена на металлодетекторы сильно взаимосвязана с их глубиной обнаружения, далек не каждый металлоискатель может «видеть» монеты на глубине в 15 см. Помимо этого на стоимости металлодететкора еще сильно сказывается наличие распознавателя типа металлов ну и типа интерфейса, модные металлоискатели порой оснащают дисплеем для удобной работы.

В этой статье будет рассмотрен пример сборки своими руками мощного металлоискателя под названием Pirat. Прибор способен улавливать под землей монеты на глубине в 20 см. Что же касается крупных предметов, то здесь вполне реальна работа на глубине и во все 150 см.

Видео работы с металлоискателем:

Такое название этот металлоискатель получил из-за того, что он является импульсным, это обозначение двух первых его букв (PI-импульс). Ну а RA-T созвучно со словом radioskot — это название сайта разработчиков, где была и выложена самоделка. По словам автора, собирается Пират очень просто и быстро, для этого хватит даже начальных навыков в работе с электроникой.

Недостатком такого устройства является то, что оно не имеет дискриминатора, то есть не умеет распознавать цветные металлы. Так что поработать с ним на загрязненных различного рода металлами участках не получится.

Материалы и инструменты для сборки: — микросхема КР1006ВИ1 (или ее зарубежный аналог NE555) — на ней строится передающий узел; — транзистор IRF740; — микросхема К157УД2 и транзистор ВС547 (на них собирается приемный узел); — провод ПЭВ 0.5 (для наматывания катушки); — транзисторы типа NPN; — материалы для создания корпуса и так далее; — изолента; — паяльник, провода, прочий инструмент.

Остальные радиокомпоненты можно увидеть на схеме. Еще нужно найти подходящую пластиковую коробочку для монтажа электронной схемы. Еще будет нужна пластиковая труба для создания штанги, на которую крепится катушка.

Процесс сборки металлоискателя:

Шаг первый. Создаем печатную плату

Самой сложной частью устройства является, конечно же, электроника, поэтому с нее и целесообразно начать. В первую очередь нужно сделать печатную плату. Всего есть несколько вариантов плат, в зависимости от используемых радиоэлементов. Есть плата для NE555, а есть плата на транзисторах. Все необходимые файлы для создания платы есть к статье. Также в интернете можно найти и другие варианты плат.

Шаг второй. Устанавливаем электронные элементы на платуШаг третий. Источник питания для металлоискателя

Шаг четвертый. Собираем катушку для металлоискателя В связи с тем, что это импульсный металлоискатель, здесь точность сборки катушки не так важна. Оптимальным диаметром является оправка 1900-200 мм, всего нужно намотать 25 витков. После того, как катушка будет намотана, ее нужно хорошенько обмотать сверху изолентой для изоляции. Чтобы увеличить глубину обнаружения катушки, нужно намотать ее на оправку диаметром порядка 260-270 мм, а количество витков снизить до 21-22. Провод при этом используется диаметром 0.5 мм.

После того, как катушка будет намотана, ее нужно установить на жестком корпусе, на нем не должно быть металла. Здесь нужно немного подумать и поискать любой подходящий по размерам корпус. Он нужен для того, чтобы защитить катушку от ударов во время работы с устройством.

Выводы от катушки припаиваются к многожильному проводу, диаметром около 0.5-0.75 мм. Лучше всего, если это будут два, свитые между собой провода. Шаг пятый. Настраиваем металлоискатель

При сборке точно по схеме настраивать металлоискатель не требуется, он и так имеет максимальную чувствительность. Для более тонкой настройки металлоискателя нужно покрутить переменный резистор R13, нужно добиться редких щелчков в динамике. Если достичь этого получается только в крайних положения резистора, то необходимо сменить номинал резистора R12. Переменный резистор должен настраивать устройство на нормальную работу в средних положениях.

Если есть осциллограф, то с помощью него можно померить частоту на затворе транзистора Т2. Длительность импульса должна составлять 130-150 мкс, а нормальная рабочая частота равна 120-150 Гц.

Как работать с металлоискателем

После включения прибора нужно подождать около 10-20 секунд, чтобы работа металлоискателя стабилизировалась. Теперь можно крутить резистор R13 для настройки. После этого можно приступать к поиску.

imp_tranz.rar (скачиваний: 11565)

Источник (Source)

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Примеры находок

Полный багажник чёрного металла — таков хабар ведущего канала СЕРЫЙ КОПАТЕЛЬ 12. Как выдержит нагрузку задняя подвеска автомобиля — большой вопрос. Но результаты работы Пирата впечатляют.

Килограмм монет — в основном российские ходячки — накопал за один раз с Пиратом камрад victor partizan. Рублёвые, двухрублёвые, пятирублёвые, десятирублёвые — похоже, что половину стоимости металлоискателя камрад отбил за один коп.

Канал Копаем Вместе снял специальное видео о находках Пиратами. Смотрим.

Монеты в ассортименте, в том числе империя, коп по войне также результативен — накопали ржавый ТТ — ну не ради же восстановления оружия такие находки делают, наши читатели с законом в ладах.

https://youtube.com/watch?v=TjD-Y91r4RU

Прочие элементы самодельного металлоискателя пират и монтаж штанги

Динамик можно взять от китайского портативного радио с сопротивлением 8 Ом. Так же для настройки нужны два потенциометра на 10 и на 100 кОм. Провод от катушки к схеме нужно использовать максимально толстый и экранированный, дабы исключить, возможно, влияния помех. Что касается питания, то запитывается данный металлоискатель от 12 В источника питания, однако желательно установить на входе стабилизатор напряжения типа L7812. После окончательно проверки работоспособности можно приступать к изготовления каркаса самодельного металлоискателя пират.

По этому пункту можно давать лишь общие рекомендации, так как каждый будет исходить из того, что есть у него в наличии. Желательно прикупить 4-5 метра водопроводной трубы из ПВХ и пару перемычек для того, что бы сделать штангу более удобной. На конец штанги, который вы будете держать, можно установить удобную подставку для руки из пластиковой канализационной трубы. После чего устанавливаем плату в любую подходящую по размерам коробку и крепим на штанге. В качестве источника питания подойдет аккумулятор от шуруповерта. Он и не слишком тяжелый и не слишком габаритен, а хватит вам его надолго. Следует учитывать только одно, в самой конструкции не должно быть посторонних металлических элементов, так как это будет сильно искажать электромагнитное поле прибора.

Скриншот примерной сборки штанги:

Фото с сайта i76.fastpic.ru

Скриншот готового металлоискателя:

Фото с сайта i76.fastpic.ru

Посмотрите на картинке – 5 нюансов изготовления корпуса

Чтобы работа Металлоискателя Пирата происходила без перебоев, катушку закрепляем в корпусе, что не содержит никакого металла. На изображении автор работы использовал полипропиленовую рубку. Это очень хороший вариант без использования металла внутри. В таком вопросе мастерам предоставляется полная свобода творчества – главное, чтобы не было никакого металла.

Корпус из полипропилена
Изолента

Применяют любой корпус, изготовленный из пластикового материала. Также некоторые люди, чтобы сэкономить время, обматывают изделие изолентой или скотчем. Но такой вариант смотрится не слишком эстетично, а потому желательнее все же взять за основу пластиковую трубку – выбор очень широкий и найти подходящую не составит труда в ближайшем магазине для сантехники.

Корпус

Изготавливая пластиковое обрамление, полностью исключаем удары о грунт и траву на месте поиска металлических деталей. Корпус для катушки МП можно найти в сети. Многие эстеты заказывают изделия, применяемые на заводских агрегатах и ставят на свою самоделку – таким образом добиваясь эстетической красоты изделия.

Без металла

При сборке катушек нужно избегать применения металла – он помешает работе над поисками и своей цели добиться не выйдет. Это крайне негативно скажется на оборудовании. Выводы от катушки необходимо падпаять к проводу с несколькими жилами. Он должен иметь диаметр сечения в 0,5 мм или чуть больше. В идеале это должны быть несколько проводов, свитых между собой.

Катушка в изоленте

Самодельная катушка для МП готова. Собрать Металлоискатель Пират своими руками не так сложно, как может показаться. И не стоит забывать, что в первую очередь металлодетектор изготавливается для конкретной цели – поиска металла. И потому выбирать некое особое оформление катушки – лишнее. Над этим следует задумываться только эстетам и перфекционистам. Обмотанная скотчем катушка даст такой же результат, как и деталь в заводском корпусе.

Металлоискатель «Пират» своими руками

Приспособление «Пират»

А теперь мы рассмотрим современные приборы. Одни из них — «Пират» — металлоискатель, функционирующий на проводимости электричества, индуктивном и магнитном свойствах металла. Кстати, свое интересное название устройство получило от изобретателей: PI – импульсный принцип его работы, RAT – сокращение от «Радио Скот» (сайт изобретателей).

Металлоискатель «Пират», фото которого представлено в этой статье, обладает унифицированной конструкцией. Она включает генератор, производящий переменный ток, который проходит сквозь катушку с магнитным полем. Если металл, проводящий ток, приближен к катушке слишком близко, то вихревые потоки направятся на металл. Это способствует образованию переменного магнитного поля в металле. Обнаружить последний дает возможность использование другой катушки для измерения магнитного поля.

Еще важно знать 3 нюанса о спайке плат

Чтобы спаять провода и платы, нужно знать о нескольких важных нюансах работы:

1. Перед началом операции, обязательно нужно подобрать подходящий паяльник. Диапазон оборудование для пайки плат составляет 15-30 Ватт. Выше использовать нельзя, иначе плата сгорит. Идеально для работы подойдет акустический агрегат из-за своих малых размеров и низкой степени нагрева.
2. Чтобы качественно спаять плату, ее нужно очень хорошо очистить. Так добиваются прочного соединения. Для обработки готовится мыльный раствор, а после вся поверхность протирается салфеткой. Металл после обработки качественно вытирается от мыла. Иногда на платах заметны плотные отложения – их убирают специальным составом, продающимся в магазине для электриков. Участок нужно очень хорошо зачистить, пока не появится блеск.
3. Контакты на плате нужно правильно располагать. Сначала присоединяются мелкие резисторы, а затем переходим на большие детали.

Пират

Еще одна популярная импульсная модель для начинающих кладоискателей — металлоискатель «Пират» Его также легко сделать своими руками, подробная инструкция в двух вариантах:

1. На той же микросхеме NE555. Это классический генератор, который начинает работать при появлении металла в зоне действия катушки. Никаких подстроек не требуется, просто в динамике раздастся писк.
2. Металлоискатель, собранный на транзисторах, работает по такому же принципу. Собственно и схема аналогичная, только NE555 заменена транзисторным генератором на КТ315.

Питание желательно приблизить к 12 вольтам, поскольку качество работы зависит от напряжения. Печатные платы уже опробованы, оба варианта на иллюстрации.

Катушка (в данном случае одна) изготавливается из той же трансформаторной проволоки 0.5 мм. Оптимальный диаметр 20 мм, количество витков 25. Поскольку мы делаем металлоискатель «Пират» своими руками, внешний дизайн отходит на второй план. Подойдут любы материалы, которые вы готовы были выбросить.

Рукоятку лучше выполнить разъемной, для удобства транспортировки. Помним, что использование металлов недопустимо.

Чувствительность регулируется двумя переменными резисторами в реальном времени, при проведении поиска. Никакая точная подстройка генератора не требуется.

А если вам удастся качественно загерметизировать корпус, можно заняться поиском «сокровищ» в пляжной полосе прибоя, и даже на дне водоема.

Подводный металлоискатель своими руками сделать сложнее, но он даст неоспоримое преимущество перед конкурентами.

Улучшение характеристик

Глубинный металлоискатель своими руками без дополнительных затрат можно сделать из готового «Пирата». Для этого можно пойти двумя способами:

1. Увеличение диаметра катушки индуктивности. При этом существенно повышается проницаемость вниз, но снижается чувствительность к небольшим предметам.
2. Снижение числа витков катушки с одновременной подстройкой схемы. Для этого придется пожертвовать одной катушкой для экспериментов. Снимаем (и отрезаем) виток за витком, пока не увидим, что чувствительность начала снижаться. Запоминаем количество витков при максимальных параметрах, и делаем новую катушку для этой схемы. Затем меняем резистор R7 на переменный, с аналогичными параметрами мощности. Проведя несколько экспериментов с чувствительностью, фиксируем сопротивление, меняем переменник на постоянный резистор.

Металлоискатель «Пират» можно собрать на популярном контроллере «Ардуино».

Пользоваться таким прибором удобнее, но дискриминации металлов по-прежнему не будет.

Разобравшись, как сделать металлоискатель своими руками для любительских задач, кратко разберем несколько серьезных моделей.

Зеркальное отражение рисунка платы для печати

Теперь нужно отрезать кусочек текстолита. Его размер должен составлять 50 на 70 мм. С помощью напильника можно подравнять края, а также удалить заусенцы. Следует помнить, что на плате не должно быть никакой пыли или какого-либо мусора.

Накладываем заранее подготовленный рисунок печатной платы (тонером вниз). Теперь его нужно прогладить с помощью утюга.

После того, как бумага прилипнет к плате, на ней рекомендуется оставить утюг. После этого её нужно поместить в тёплую воду. Достаточно оставить её там хотя бы на пару минут. После этого следует заняться скатыванием бумаги с платы. Лучше всего делать этого от середины к краям.

После этого шилом нужно удалить остатки бумаги на дорожках. Сами дорожки нужно закрасить маркером. После того, как всё высохнет, шилом потребуется для подравнивания дорожек. Теперь плата готова к травлению.

Травить плату нужно в растворе хлорного железа.

Травление платы

Следующий этап – это монтаж деталей. Обычно плата крепится к корпусу при помощи выключателя, а также переменного резистора. Корпусом может выступать коробка от губки для обуви. Это очень практично и дёшево. Для большей наглядности следует изучить схемы, которые невозможно пересказать словами.

Как избежать 4 ошибок

Металлодетектор Пират — простой прибор, а потому у него не может возникнуть много неисправностей и они быстро устраняются.

1. Когда возникает перегрев или некорректная работа прибора, необходимо сразу же удостовериться в правильности номиналов всех деталей, сборки.
2. Бывают ситуации, когда звук от прибора исходит, но на металлы он не реагирует. Причина в Т1, или диоде D1. Чтобы устранить неисправность, то детали придется заменить на исправные.
3. Происходит нагрев IRF740. Нужно осмотреть резистор R6. Если на нем верный номинал, то понижаем его. К примеру, когда был 150ом, то ставим на 100ом. Чтобы более качественно решить проблему, используем переменный резистор с показателем в 200ом. Далее следует выбрать такое сопротивление, чтобы IRF740 перестал нагреваться. После нужного подбора сопротивления, производим запайку.
4. Нагревается Т3, или же сгорел. Такая неприятность случается из-за того, что мастер выбрал неверный динамик. Сопротивление хорошего динамика должно составлять 8ом, мощность – о,5 w.

Применение подобных советов в большинстве случаев помогает справиться со всеми проблемами.

Методы поиска

В настоящее время применяется больше 10 методов поиска предметов посредством ЭМП. Однако если говорить о непосредственной оцифровке ответного сигнала, то чаще всего такое решение практикуется лишь представителями разных профессиональных сфер, которые применяют самую дорогую технику.

Что касается самодельных металлоискателей, то они бывают следующих типов:

1. Параметрические.
2. Приемопередающие.
3. С накоплением фазы.
4. На биениях.

Параметрические изделия не оснащены специальным приемником, поэтому их нельзя назвать очень популярными. Чтобы определить нахождение металлической конструкции, используется влияние самого предмета на параметры катушки — индуктивность и добротность. При этом показатели ЭМп здесь незначительны. Любые изменения параметров приводят к изменению частоты и амплитды вырабатываемых колебаний.

Несмотря на простоту сборки и дешевизну, такие металлоискатели отличаются хорошей помехоустойчивостью, но нуждаются в особом подходе и навыках.

Модели с приемником обеспечивают максимальную эффективность работы в конкретном диапазоне частот, правда, их схемотехнические свойства остаются очень сложными. Для продуктивной работы приходится покупать качественные катушки. Приемопередающие металлоискатели, у которых одна катушка — называются индукционными. Они обладают хорошей повторяемостью, а проблема правильного размещения катушек отсутствует. Тем не менее схемотехника такого решения гораздо сложнее.

Рабочая частота

Практически все характеристики металлодетекторов каким-либо образом связаны между собой. Для примера, понижение частоты генератора способствует более глубокому проницанию и точному поиску, правда, за это приходится платить увеличенным энергопотреблением и ухудшением чувствительности. Также увеличиваются размеры катушки, поэтому компактность и эргономичность существенно страдают. В остальном каждый параметр или комплексы каким-либо образом привязаны к частоте генератора. Поэтому первоначальная классификация устройств создана с учётом диапазона рабочих частот.

1. Сверхнизкочастотные — работают до первой сотни Гц. Не являются любительскими приборами, т. к. требуют особого подхода и навыков. Их энергопотребление начинается с нескольких десятков Вт, а без применения дополнительной компьютерной техники и транспортных средств, которые будут служить для передвижения конструкции, попросту не обойтись.
2. Низкочастотные (НЧ) с диапазоном от сотен Гц до нескольких кГц. Отличаются простой схемой и отсутствием сложной конструкции. При этом они гарантируют максимальную помехоустойчивость, но не могут похвастаться хорошей чувствительностью и качественной дискриминацией. Уровень проницаемости достигает 4−5 метров при употреблении электрической энергии от 10 Вт. Такие изделия способны реагировать на ферромагнитные материалы из черного металла, или крупногабаритные бетонные и каменные конструкции. Чаще всего эти устройства называются магнитодететекторами.
3. С повышенной частотой — представители этой группы работают на частоте до нескольких десятков кГц. Их схемотехническая оснастка гораздо сложнее, чем у предыдущих моделей, правда, требования по уходу и эксплуатации минимальные. Показатели проницаемости достигают 1−1,5 метра. Помехоустойчивость вполне нормальная, а дискриминация и чувствительность находятся на высоком уровне. Существуют универсальные, импульсные детекторы, которые способны работать на обводненных или минерализованных грунтах, где присутствует большое скопление обломок или частиц скальных пород, которые тоже издают сигнал ЭМП. Правда, качество работы в такой среде очень низкое.
4. В последней категории находятся приборы с высокой частотой. Их используют для поиска золота.

Инструкция по сборке

В задачу редакции не входит предоставление максимально подробной инструкции

Осветим основные нюансы, на что стоит обратить внимание кладоискателю, взявшемуся за изготовление палки-копалки своими руками

Отметим, что схема металлоискателя Пират — несложная, с монтажом справится даже начинающий радиолюбитель. Но прямые руки и элементарный набор инструментов всё-таки необходим.

Пират можно собрать как на микросхеме, так и на транзисторах. Умные люди советуют таки взять микросхемы, ибо транзисторы надо подбирать, результат работы с ними менее стабилен и, при нарушении характеристик, гораздо сложнее настраивается. Опять же для подбора транзистора нужен осциллограф, а он есть далеко не у каждого радиолюбителя.

Итак, как сделать металлоискатель Пират своими руками.

Необходимые детали

В список деталей для металлоискателя Пират входят:

• 15 постоянных резисторов;
• 2 переменных резистора;
• 5 электролитических конденсаторов;
• 2 плёночных конденсатора;
• один керамический конденсатор;
• 2 микросхемы;
• 3 транзистора;
• 1 диод;
• заготовка печатной платы;
• динамик на 8 Ом;
• катушка 2 Ом;
• питание.

Ознакомиться с конкретными номиналами прибора, а также подробнейшей инструкцией по его сборке можно на сайте https://sdelaysamodelku.ru/metalloiskatel-pirat-svoimi-rukami/.

На сайте md-kit.ru набор для сборки металлоискателя Пират на К157УД2 стоит 500 руб. Печатная плата и весь набор навески, можно не заморачиваться беготнёй по магазинам и радиорынкам.

Читай также: Не знаешь что такое частотность металлоискателя? Подробная статья про частоту металлоискателей. Переходи!

Схема металлоискателя пират

Даже при наличии печатной платы и набора компонентов, необходима принципиальная схема.

На первом рисунке представлена схема металлоискателя Пират на К157УД2.

Обратите внимание на левую часть. В ней присутствует микросхема NE555. В принципе, её можно заменить двумя транзисторами, как показано на рисунке ниже

Но с транзисторами есть заморочки, о которых мы уже писали — их нужно подбирать под требуемые характеристики, для чего понадобиться осциллограф. Если сборщика этот момент не пугает, вот схема без NE555

В принципе, её можно заменить двумя транзисторами, как показано на рисунке ниже. Но с транзисторами есть заморочки, о которых мы уже писали — их нужно подбирать под требуемые характеристики, для чего понадобиться осциллограф. Если сборщика этот момент не пугает, вот схема без NE555.

Важно! Микросхему NE555 можно заменить на аналог — КР1006ВИ1. И вообще провести импортозамещение — транзисторы можно брать отечественные. А можно пойти другим путём и заменить усилитель К157УД2 на импортный TL072 или LM358

А можно пойти другим путём и заменить усилитель К157УД2 на импортный TL072 или LM358.

Сборка металлоискателя Пират

Опишем алгоритм сборку «с нуля» — когда есть только заготовка печатной платы и набор деталей. Если печатная плата куплена в наборе, переходим сразу к шагу 4.

1. В программе для трассировки плат, например, Sprint Layout, рисуем печатную плату металлоискателя Пират.
2. Печатаем трассировку и переносим на заготовку.
3. Сверлим отверстия под монтаж и протравливаем плату.
4. Аккуратно паяем детали.
5. Подбираем корпус и помещаем схему в него.
6. Соединяем готовый корпус с батарейным блоком — готовые блоки под любое количество AA или колодку для Кроны можно купить в радиомагазине или на Aliexpress.
7. Наматываем катушку.

Сборка закончена, правильно собранная схема работает без дополнительных настроек.

Внешний вид собранного металлоискателя

В результате должна получиться коробочка с динамиком, из которой наружу выведены две рукоятки потенциометров. Питание может располагаться в той же коробочке, а может и в отдельной.

На штанге блок управления можно разместить так же, как у Tesoro Compadre) или же как у Golden Mask Deep Hunter Pro 3 SE. Вторая компоновка более традиционна для PI-приборов.

Важно! Блок управления не стоит намертво прикручивать к штанге. На случай использования рамки вместо катушки лучше сделать его быстросъёмным. Читай также: Залог успешного поиска, правильный подбор аксессуаров! Переходи и узнаешь как выбрать лопату для копа!
