Металлический гараж своими руками: чертеж и расчет металлоконструкций для железного гаража

Составление проекта и сметы расходов

В среднем для собственноручного возведения гаража из металлопрофиля требуется 1,5-2 месяца. При выборе проекта можно ориентироваться на стандартные размеры заводских изделий:

2,13х4 м;
2,9х4,7 м;
3,2х5,2 м;
3,2х5,8 м.

Типовые проекты гаражей из профнастила

Гараж с двухскатной кровлей и подъёмными воротами

Гараж 5х7 м с односкатной крышей и распашными воротами

Гараж с двухскатной крышей и распашными воротами

Гараж на два автомобиля с двухскатной крышей, подъемными воротами и калиткой в виде входной двери

Пристраиваемый гараж с односкатной крышей

Составление чертежа

Чертёж будущего гаража в разных проекциях

Смету на строительство выполняют на основании предварительно сделанного чертежа, на котором должны быть указаны все размеры и расстояния.

Можно использовать линейку и масштабирование или нарисовать эскиз будущего строения от руки.

Чертёж можно сделать вручную, но для большей точности лучше воспользоваться одной из специализированных программ

Наиболее точный и подробный чертеж составляют с помощью специализированных программ, таких как AutoCAD, nanoCAD, «Компас», «Солитворкс», 3-D MAX.

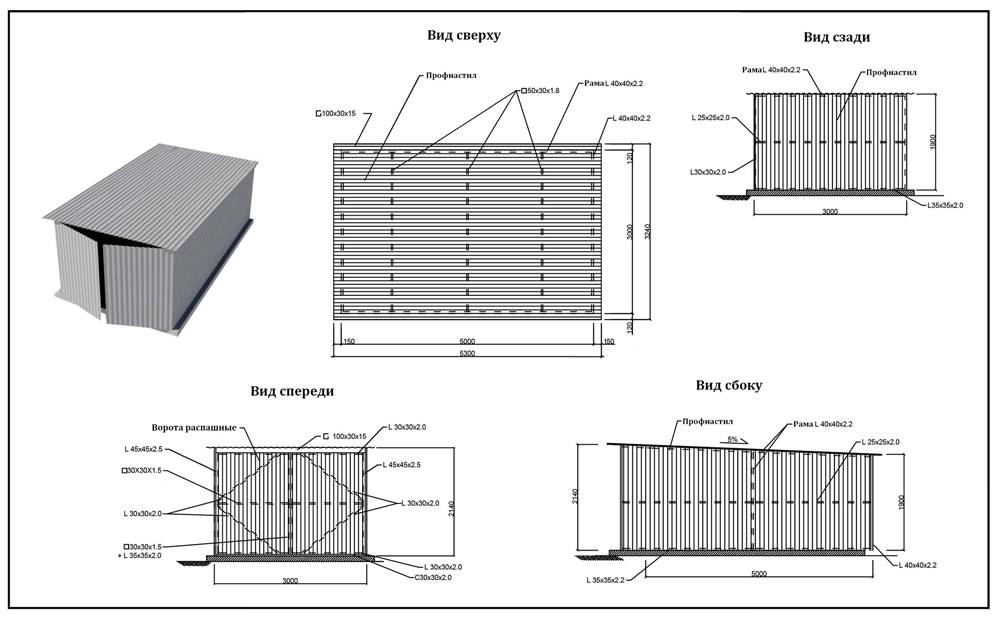

Чертёж гаража из профлиста, сделанный с помощью специальной программы

Если гараж устанавливают на фундаменте, делают чертёж разреза или узла основания.

Чертёж устройства фундамента гаража

Составление сметы

Смета на строительство гаража должна включать:

перечень и объёмы работ;
количество и стоимость материалов;
транспортные расходы;
накладные расходы;
суммарную стоимость работ и материалов.

Строение представляет собой каркас из профилированной трубы, обшитый листами профнастила. Для устройства каркаса используют трубы:

60х40 мм;
60х20 мм;
40х20 мм;
20х20 мм.

Выбор сечения зависит от размеров строения. Чем оно больше, тем более крупное сечение труб выбирают. Стандартное расстояние между вертикальными стойками – 100-120 см. Или же используют трубы меньшего сечения и одновременно сокращают расстояние между стойками каркаса до 50-60 см.

Пример сметы на строительство гаража 4,5х3,5 м

Материалы	Параметры (мм)	Количество	Цена
Профильная труба для монтажа каркаса	60х20	70 м	190 руб/м
Профильная труба для монтажа рёбер жесткости	40х20	50 м	124 руб/м
Профнастил С-15	Толщина 0,7 мм, размеры листа 1200х1150	23 шт	210 руб/м2
Цемент М400	50 кг	4 шт	196 руб
Песок	1,5 м3		450 руб/м3

Общий вес конструкции зависит от массы каждого материала и составляет не менее 800 кг.

Для того чтобы рассчитать вес постройки по своему проекту, ориентируются на следующие показатели:

1 м2 металла толщиной 1 мм весит 7,8 кг;
1 м2 металла толщиной 2 мм – около 17 кг;
1 погонный метр профильной трубы 20х20 мм – 1,225 кг;
трубы 20х40 мм – 1,4-1,6 кг;
трубы 60х20 мм с толщиной стенки 2 мм – 3,020 кг;
трубы 60х40 с толщиной стенки 2 мм – 3,1 кг.

Привычные размеры

Стандартная площадь гаража, подразумевает постройки гаражных кооперативов. Где длина не превышает 6 м, ширина – 3м и высота 2,2 м. В такие конструкции можно только ставить машины. Место для размещения запчастей и инструмента отсутствует. Предприимчивые автомобилисты проблему решают за счет навесных полок.

Параметры строения напрямую будут зависеть от габаритов машины, ширины стеллажей. Вооружившись рулеткой замеряем авто или смотрим технические параметры в документах.

Алгоритм расчета гаража на 1 машину:

Ширина: к показателям авто прибавляем по 0,5 м для свободного открывания дверей.
Длина: увеличиваем на 1,5 метра для свободного распахивания ворот и доступа к багажнику.
Высота вычисляется исходя из роста автовладельца. Если машина выше хозяина, прибавку делаем исходя из габаритов машины на 0,5 м.

Например: параметры джипа 4,8 х 2,5 х 1,75м, соответственно длина, ширина и высота. Прибавляем показатели и получаем периметр гаража 6,3 х 3,5 м. Высота 2,5 метра.

Приведенные данные рассчитаны только на 1 машину, без учета стеллажей и полок. Для размещения минимальных запчастей, например сменной резины, необходимо к ширине прибавить еще 1 метр. Если нужно дополнительное обустройство гаража, прибавляем размеры мебели, учитывая свободный доступ для открытия дверок. Самостоятельный ремонт машины подразумевает наличие смотровой ямы. Ее длина должна быть больше, чем сам автомобиль, для свободного входа и выхода. Поэтому при планировании конструкции необходимо учесть этот фактор и увеличить площадь гаража.

Последовательность работ

Строительство гаража из металлоконструкций своими руками — алгоритм действий:

Подготовка строительной площадки, выверка горизонталей по уровню.
Разметка основания.
Подготовка грунта под фундамент:
рытьё траншеи (под ленточный фундамент) или ям (под столбчатый или свайный);
устройство опалубки из досок или ОСП для формирования цоколя.
Устройство фундамента:
гидроизоляция наружных стенок фундамента рулонным герметиком;
армирование металлическим прутом пространства траншеи;
закладка по углам анкеров или выступающих металлических штырей для будущей фиксации каркаса;
заливка бетоном М 400.
Подготовка котлована для смотровой ямы или кессона — овощехранилища.

Как сделать металлический гараж?

5— стропильные фермы;

6, 11, 12, 13 — нижняя обвязка каркаса;

8,9 — наружная обшивка;

10. — угловые стойки;

23, 25 — верхняя обвязка каркаса;

I- II— болтовое соединение каркаса;

III — крепление основания стропил;

IV — сборочный узел верхней обвязки.

Напольным покрытием в гараже может служить двойная обработка чернового пола специальным составом, дающим после затвердения эластичный прорезиненный слой с 10летней гарантией. Под шипованную резину для надёжности можно нанести и 4 слоя такого покрытия.

Изготовление ворот для гаража:
сборка рамы;
облицовка листовым материалом полотна ворот;
врезка по низу полотна решётки приточной вентиляции;
крепление петель и навеска ворот;
установка механизма открывания (подъёма), засовов, замков.

Учитывая защитное покрытие облицовки, для временного размещения автомобиля на тёплый сезон — объём работ достаточный. Если же транспортному средству предстоит стоять в гараже всю зиму, а время от времени ещё и выезжать, сохраняя для этого готовность, то придётся позаботиться об утеплении.

Как изготовить металлический гараж своими руками — чертеж, расчет:

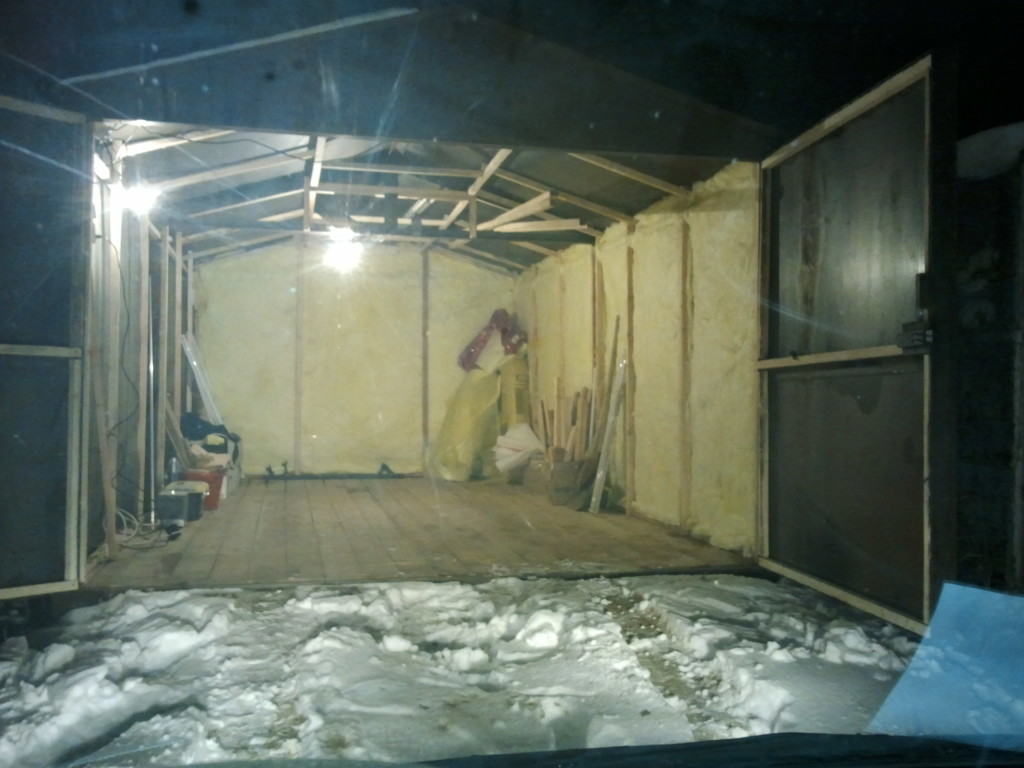

Как и чем утепляют?

Если об утеплении подумали на этапе проектирования, каркас может стать удобной основой для размещения пенопластовых или полистирольных плит толщиной 50мм. Зафиксировать в нишах плиты утеплителя можно наваренными поверх арматурными прутками ᴓ6мм, или, посадив утеплитель на клей.

Поверх утеплителя желательно натянуть паропроницаемую мембрану от естественных испарений, которые неизбежны в процессе эксплуатации гаража.

Но наиболее безопасным термоизолятором для гаража будет минеральная вата, которую фиксируют между стоек натяжным капроновым шнуром. Такой способ утепления потребует чистовой внутренней отделки для придания стенам эстетичного вида. Для чистовой отделки внутренних стен гаража используют:

металлическую и деревянную вагонку;
гипсокартон под покраску.

Установка

На что поставить металлический гараж? На полозья. Этот вид основы применяется только для металлических гаражей. Полозья позволяют устанавливать конструкцию на любую ровную поверхность, перемещать как прицеп на новое место установки.

Монтаж на полозьях — вид сварных работ, при которых:

Стальные трубы ᴓ10-15 см и по длине, совпадающие с длиной гаража, срезают с одной стороны под углом 45◦;
К срезам приваривают 2 отрезка труб, формируя загиб полозьев.
Полозья приваривают к основанию нижней обвязки каркаса по всей длине.
Торцы труб заваривают.
На полозья наносят слой битума для защиты металла от коррозии.

Как установить гараж металлический правильно?

Установка гаража металлического на полозья требует:

устройства деревянного пола;
устройства наклонной площадки (аппарели) для въезда автомобиля в гараж, поскольку полозья создают разницу в уровне земли и пола.

Для транспортировки металлического гаража и устройства под него надёжного фундамента необходимо знать общий вес конструкции. Расчёты сделать несложно путём простых арифметических действий, если знать:

общий объём стен и крыши (произведение площади на толщину элементов конструкции);
удельный вес металла.

Специалисты, которые занимаются изготовлением гаражей из металла, указывают вес в 1, 2 тонны.

Металлический гараж

Прежде, чем заниматься этой работой и делать покупки, надо разобраться, на сколько данная конструкция вам подойдет.

Преимущества гаражей из металла:

На его сооружение уйдет не более месяца.
Обойдется дешевле, чем кирпичный (см. Как построить кирпичный гараж своими руками) или блочный.
Легкость конструкции, которая не требует мощного фундамента.
Долговечная структура, требующая минимального обслуживания.

Устройство стального гаража довольно простое и состоит из каркаса из стальных уголков, к которым привариваются стальные листы. В качестве основы может быть выполнен простой ленточный фундамент или приварены металлические полозья для его перемещения. Данный гараж необходимо утеплить, использовав пенопласт, и смонтировать обогрев помещения – печным или электрическим.

Делаем фундамент

Чертеж гаража металлического должен предусмотреть качественный фундамент. Здесь есть два варианта, это плитный и ленточный. Если вы хотите сделать к примеру смотровую яму, то вам лучше выбрать ленточный.

Давайте рассмотрим изготовление обоих вариантов:

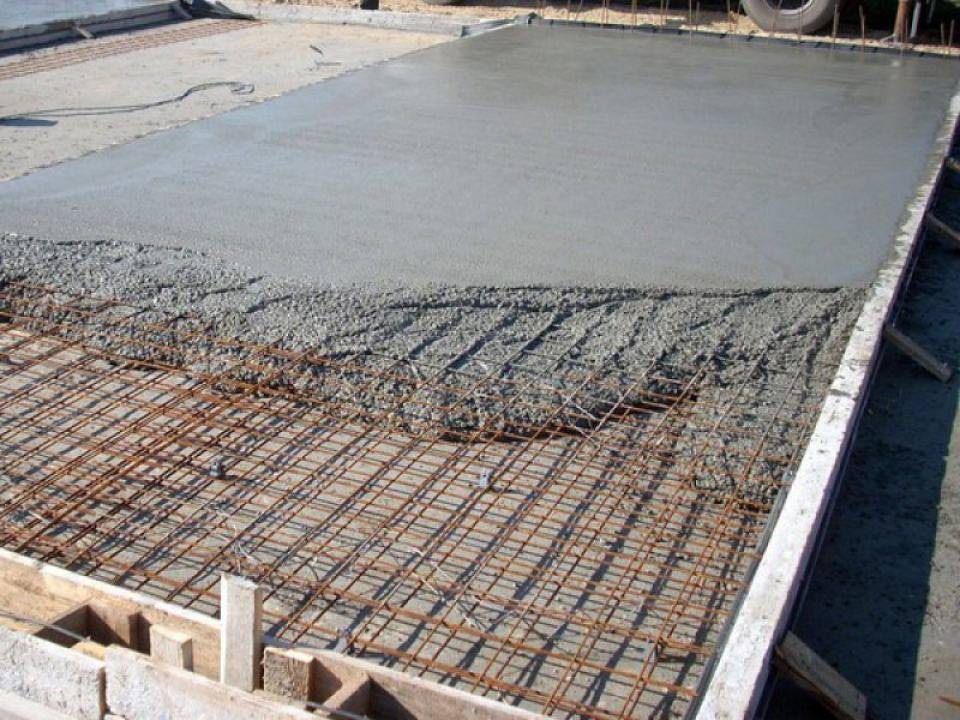

Фундамент плитный

Эта конструкция гаража достаточно легкая и для нее можно соорудить чисто символический фундамент, заглубив его на 20-25 см в грунт. Как вариант, можно пустить в дело бетонную плиту, проармировать ее сеткой и залить. Такая плита будет служить не только опорой для стен гаража, но и являться черновым полом. В качестве плит можно использовать заводские перекрытия, просто уложить их на землю, предварительно выровняв площадку. Несмотря на эти варианты, следует соблюдать основные условия:

Верхний уровень фундамента или плиты должен возвышаться над уровнем земли на 15-20 см, чтобы в гараж не проникала влага.
Основание или фундамент установлены строго по уровню.
Во время бетонирования вывести отрезки арматуры для приваривания каркаса гаража.
Заливка фундамента производится за один заход, чтобы он являл собой монолитную конструкцию. Для фундамента гаража не требуется много бетона, поэтому его можно замешать непосредственно возле места заливки, используя бетономешалку.

Фундамент ленточный

Данный фундамент строится в несколько этапов:

Готовится площадка под будущий гараж, согласно геометрическим размерам. Для гаража на стальных полозьях просто срезается верхний слой грунта с органикой. Для надежного фундамента этот слой снимается на глубину 40-60 см и заполняется крупнозернистым песком или кирпичным боем. Это предотвратит деформацию грунта под гаражом и будет способствовать отводу лишней влаги от гаража.
Под ленточный фундамент помечают участок с использованием веревки, рулетки, колышков и угольника. Затем из досок создается опалубка, возвышающаяся над землей на высоту 30-40 см. Внутри опалубки укладывается два ряда арматуры, диаметром 80-100 мм, делая вертикальную и горизонтальную перевязку с помощью отожженной металлической проволоки. По углам устанавливаются анкера, к которым впоследствии будет крепиться металлический каркас. Анкера выпускаются на высоту около 30 см над уровнем фундамента.
С помощью бетономешалки заготавливается бетон, перемешивая песок, цемент и щебень в соотношении 2:1:2. Этот бетон заливается в опалубку, выравнивается и оставляется до полного застывания. После готовности можно приступать к работам (через 28 дней) по установлению каркаса гаража.

https://youtube.com/watch?v=demmHAF7cGU

Материалы и инструменты

Размеры будущего гаража должны соответствовать его предназначению. Если предполагается только ставить автомобиль на хранение, то можно ограничиться не большим гаражом, но если в гараже намечается сберегать запчасти и производить техобслуживание и ремонт, то и гараж должен иметь соответствующие размеры.

Для изготовления гаража своими руками из металла потребуются следующие материалы и инструменты:

Бетон, арматура или готовые бетонные блоки, или щиты.
Стальная труба для полозьев диаметром 100-150 мм.
Уголок из металла 50х50 мм.
Листовое железо 2-2,5 мм толщиной.
Электроды и сварочное оборудование.
Шлифовальная машина болгарка, с отрезными и шлифовальными кругами.
Замок гаражный, петли и задвижки.
Деревянная доска для опалубки и пола.
Грунтовка и краска по металлу.

Комплектующие

Чтобы конструкция получилась максимально устойчивой и надежной, креплению всех деталей надо уделить особое внимание. Каждый узел выполняет свою функцию, несет определенную нагрузку

При монтаже следует обязательно учитывать все нюансы.

При установке каркаса вертикальные стойки крепятся профильными уголками как в нижней части, так и в верхней. Нередко каркас сваривают, но допустимо также использовать и специальные крепежи.

Крыша может быть как двускатной, так и односкатной. В металлической разборной конструкции чаще используют двускатную кровлю.

После установки каркаса конструкция обшивается листами металла, которые крепятся сваркой или прикручиваются к основе саморезами. Несмотря на то что все элементы крепятся надежно, гараж в любой момент можно разобрать при необходимости и транспортировать на другой участок.

Особенности и виды металлических гаражей

Металлический гараж – это удобный вариант, чтобы быстро возвести помещение. Для такого строительства не нужна закладка фундамента, или прочие работы, требующие тщательной и долгой подготовки.

Гараж из металлических конструкций – это каркас, который обшит листовым профилем. Именно это является основной характерной особенностью гаража из металлоконструкций. Поэтому, прежде чем окончательно решить, какой гараж построить, необходимо взвесить все «за» и «против» такого строения.

Среди видов таких конструкций – можно выделить следующие:

Заводской комплект. Такой металлический сборный гараж могут собрать два-три человека. Всё, что должно быть у потенциальных строителей, это основной набор инструментов, (в который входят гаечный ключ, молоток и прочее). Если товар качественный, то все составляющие конструкции без труда поддаются сборке, и у потенциальных строителей не возникнет необходимости использовать дополнительное оборудование. Фирмы, которые занимаются такими конструкциями, исходя из желания клиента, могут осуществить доставку или предложить самовывоз. Есть у такого строения один минус – это высокая цена. Однако, заплатив один раз немалую сумму, владелец автомобиля будет доволен новым приобретением.
Гараж б/у. На сайтах, которые занимаются продажей подобных конструкций, можно найти и новые, и подержанные строения. Плюс таких гаражей – низкая цена, что довольно часто привлекает клиентов. И всё же, при покупке такого сооружения необходимо учитывать следующие нюансы. Во-первых, многие компании не занимаются доставкой, а предлагают только самовывоз. Во-вторых, в некоторых случаях покупателю предлагают самостоятельно заниматься разборкой постройки, а в конструкции гаража, который несколько лет простоял на одном месте, произошла осадка, что может значительно усложнить процесс разборки и дальнейшей сборки сооружения.

Какой металлический гараж выбрать для постройки

Гараж из металлоконструкций представляет собой сборное сооружение легкого типа. Строение обеспечивает достаточный уровень удобства хранения транспортного средства и его защиты от похищения.

Существуют такие варианты выбора:

Изделия промышленного производства. Представляют собой комплект деталей для каркаса, ворот, обшивки и крепежа. К набору прилагается инструкция по сборке. Недостатком такого решения является высокая цена продукции.
Модульные конструкции. К ним относятся списанные морские контейнеры длиной 600 см. После модернизации данные сооружения можно использовать только для хранения транспортных средств, так как для полок и шкафов не остается места. Даже бывшие в употреблении изделия стоят дорого. С учетом доставки их цена может быть чрезмерно высокой.
Самодельные строения. Изготавливаются бытовыми инструментами по стандартным или индивидуальным проектам. Гаражи, построенные своими руками, можно оборудовать местами для хранения вещей, инструментов, запчастей и даже для культурного отдыха. Правильный подход к работе позволит построить прочное, надежное и теплое помещение с длительным сроком эксплуатации.

Особенности. Плюсы и минусы

Если посмотреть на ряды строений в гаражных кооперативах, то можно заметить, что большинство автолюбителей склоняются к металлическим конструкциям. Подобное решение обусловлено такими преимуществами данных конструкций:

Достаточная площадь и объем. Как в фабричных, так и в самодельных сооружениях свободно помещаются машина, шкафы, верстаки и даже диваны.
Возможность модификации. При необходимости здание можно удлинить, пристроить к нему второй уровень, оборудовать окна и балкон.
Огнестойкость. Железо предотвращает проникновение огня в помещение извне и распространение пламени при возникновении пожара внутри него.
Прочность. Качественный металл невозможно повредить бытовыми инструментами. Для взлома нужны подготовка и профессиональное оборудование.
Доступная цена. Закупка комплектующих деталей не связана с большими затратами.
Сборные конструкции не относятся к категории монолитных зданий. Их можно строить без получения разрешения от органов власти.
Относительная простота проектирования и строительства.

Недостатки у железных строений такие:

Легкость. Незначительный вес металлического гаража в совокупности с его парусностью создает условия для опрокидыванию сильным порывом ветра. Конструкцию можно приподнять домкратом.
Отсутствие теплоизоляции. Тонкий слой железа не является преградой для жары и холода.
Подверженность коррозии. Осадки и конденсат способствуют развитию ржавчины на внутренних и внешних поверхностях.

Подготовка фундамента

Массивный фундамент для гаража из металлопрофиля не понадобится

Гараж из профнастила – лёгкая конструкция, для которой не требуется мощного фундамента. В большинстве случаев достаточно мелкозаглублённой ленты или плиты. Подойдёт и столбчатый фундамент, оптимальный для пучинистых грунтов.

Поскольку пол в гараже необходимо бетонировать, лучшим выбором будет УШП (утеплённая шведская плита), размеры которой на 20-40 см превышают (со всех сторон) размеры гаража. Таким образом, одновременно получают пол, отмостку и облегчают себе задачу бетонирования подъездных путей.

УШП одновременно является «плавающим» фундаментом, так как находится на песчаной «подушке», компенсирующей подвижки грунта. Это оптимальное решение для участков с высоким уровнем грунтовых вод и глубоким (более 80 см) промерзанием в зимний период.

Преимущества УШП:

монтаж на любом типе грунта;
меньший, по сравнению с обычным плитным фундаментом, расход бетона;
теплоизоляция, препятствующая промерзанию пола гаража;
плита одновременно является полом, что исключает временные и финансовые затраты на его строительство;
в плиту можно укладывать инженерные коммуникации;
быстрый монтаж (в среднем на возведение 100 м2 УШП требуется не более 7 дней).

Полноценный расчёт несущей способности УШП невозможен, так как в российских СНиП и ГОСТ нет такого понятия, как «утеплённая шведская плита». За основу можно брать характеристики стандартной бетонной, усовершенствованным вариантом которой является УШП.

Необходимые материалы:

пенопласт толщиной 5-10 см;
стальная арматура сечением 10 мм;
вязальная проволока;
геотекстиль;
рубероид;
пиломатериал для строительства опалубки;
песок (только карьерный, речной непригоден);
щебень средней фракции (20х40 мм);
портландцемент марки не ниже М400.

Этапы строительства УШП

Шаг 1. Выравнивание участка строительства.

Шаг 2. Разметка. С помощью верёвки и колышков определяют размеры будущей плиты.

Шаг 3. Выемка грунта на глубину 30-40 см в пределах разметки. Оптимальный способ – использование экскаватора.

Шаг 4. Выравнивание дна и стенок котлована.

Шаг 5. Утрамбовывание грунта на дне и стенках котлована.

Шаг 6. Формирование песчаной подушки толщиной 10-15 см.

Шаг 7. Утрамбовывание песчаного слоя. Задачу облегчит проливка песка водой из шланга.

Шаг 8. Укладка полотен геотекстиля с нахлёстом 30-40 см так, чтобы края полотен вступали за пределы разметки на 20-30 см.

Шаг 9. Отсыпка гравийного (или щебниевого) слоя высотой 10-15 см.

Шаг 10. Утрамбовывание гравия.

Шаг 11. Заворачивают края геотекстиля на гравийный слой.

Шаг 12. При необходимости прокладывают инженерные коммуникации.

Шаг 13. По периметру плиты вертикально устанавливают плиты пенополистирола высотой 20-25 см. Укрепляют конструкцию досками и укосинами.

Шаг 14. Укладывают на гравий плиты пенопласта.

Шаг 15. Настилают рубероид с нахлестом полотен на 10-15 см.

Шаг 16. По периметру плиты выстраивают опалубку.

Шаг 17. Внутри опалубки собирают армирующий каркас из арматуры и вязальной проволоки.

Шаг 18. Заливают бетон.

Если фундамент возводят в жаркие дни, необходимо поливать его водой каждые 2-3 часа. В относительно теплые дни – каждые 10-12 часов.

Напольные покрытия в металлический гараж

Цементная поверхность

Смешайте грунт с гравием или щебнем, выровняйте полученную массу. Затем нанесите цементный раствор (соотношение с песком один к пяти) небольшим слоем. Спустя неделю нанесите более крепкий аналогичный слой жидкой консистенции. Помните о затирке финишного слоя для гладкости пола.

Чтобы пол не растрескивался, поливайте его периодически после укладки водой.

Бетонный настил

Данный пол укладывается на песок с толем, пергаментом. На готовый материал заливается бетонная стяжка с добавлением щебня.
Если основание из щебня, обязательно идет арматурная сетка. Затем заливается крепкий раствор бетона. С временным интервалом наносится жидкая цементная масса для выравнивания.

Кирпичный пол

С таким основанием металлический гараж своими руками смотрится презентабельно. Чтобы его построить, на подготовленную поверхность клинкерный кирпич укладывается ребром, швы замазываются клеящим составом.

Деревянное покрытие

При относительно ровной поверхности, настил в металлический гараж ложится на лаги (фиксируются к брускам по периметру комнаты). Промежуточные перекрытия крепятся уголками. Черновой пол идет параллельно входа, чистовой материал укладывается по ходу помещения.

В данном случае обязательно будет перепад с другими прилегающими основаниями, который нужно оформить мостиком или ступенькой.

Гаражи из профнастила с односкатной крышей. Монтаж профнастила

Все подготовительные процессы проведены, стропильная система односкатной крыши собрана. Остается уложить и закрепить профнастил. Установка профлиста на крышу гаража проводится по тем же канонам, как на любую кровельную конструкцию. Вот основные нюансы монтажного процесса:

Соседние листы укладывают внахлест в одну волну , чем достигается стопроцентная герметичность кровельного покрытия.

Если в продольном направлении монтируют два или три листа, то их поперечный стык должен формироваться нахлестом соседних элементов . Размер нахлеста варьируется в диапазоне 10-30 см. И чем меньше угол наклона кровли, тем больше величина нахлеста. Нередко мастера места нахлеста обрабатывают силиконовым герметиком, тем самым повышая герметичность соединения.

Крепление профнастила к обрешетке проводят специальными кровельными саморезами с шестигранной шляпкой . В их составе должна присутствовать прокладка из неопреновой резины, которая под действием влажности, перепадов температур и солнечных лучей не трескается, не разрыается и не изменяет своих свойств.

Вкручивают саморезы перпендикулярно плоскости расположения профнастила. Если крепежное изделие вкрутить с небольшим отклонением, то в месте стыка прокладки и кровельного покрытия останется зазор, через который вода будет проникать в подкровельное пространство.

Нельзя сильно вкручивать крепежи. Нельзя их не докручивать . Необходимо добиться оптимального усилия, чтобы саморез просто прижал профнастил к обрешетке.

Итак, профлист на крышу гаража уложен. Остается закрыть боковые (фронтонные) плоскости кровельной конструкции. Здесь можно использовать сами профилированные листы, блоки, из которых сооружен гараж, доски, фанеру, плиты ОСП и прочие панельные или листовые материалы. Это относится и к фасадной части постройки, где была установлена каркасная ферма.

Плоская крыша – это скат, у которого угол наклона не превышает 5°. То есть он настолько мал, что его обычно покрывают рулонными битумосодержащими кровельными материалами. Раньше для этого использовали рубероид, срок эксплуатации которого не превышает 5 лет. Сегодня все чаще укладывают рулонные изделия, в состав которых входят битум и полимеры. Этот кровельный материал прослужит на крышах до 25 лет.

И все же с рулонными кровлями много проблем. Они не только быстро выходят из строя, но и плохо переносят различные нагрузки, особенно механические. Их приходится все время проверять на наличие дефектов и заниматься ремонтом. Поэтому многие владельцы гаражей с плоскими крышами отдают предпочтение профнастилу, который просто укладывают поверх рулонного покрытия.

Стропила крепят непосредственно к плоскости перекрытия , которая представляет собой бетонную плиту.

Стропильную систему поднимают на стойки , формируя уклон. На фото ниже как раз такой вариант и показан.

Профилактика засорения скважин

«Вечных» скважин для водоснабжения не бывает. К сожалению, рано или поздно, владелец индивидуального источника воды столкнётся с проблемами. Плохо, если иссяк водоносный горизонт, придётся бурить заново или углублять существующую выработку. Это сложно и весьма затратно.

Продлению срока службы источника способствует соблюдение нескольких правил эксплуатации:

Строго придерживаться выбранной технологии бурения. Тщательно следить за герметичностью обсадной трубы и целостностью фильтра.
Сразу же после завершения буровых работ промыть источник до появления чистой воды.
Защитить скважину от проникновения поверхностных вод и загрязнений, установив кессон, оголовок. В качестве временного решения просто герметизировать верх обсадной трубы.
До начала эксплуатации правильно подобрать и установить на требуемой высоте погружной насос, обязательно с учётом дебита скважины.
Желательно не использовать для подачи воды вибрационный насос. Вибрируя в обсаде, он, в зависимости от типа грунтов, в большей или меньшей степени провоцирует проникновение в скважину песка либо способствует заиливанию прилегающего грунта. Дешёвым и простым вибрационником можно пользоваться недолго, для постоянной работы нужен центробежный насос.
Скважина не должна простаивать без разбора воды. Идеальный режим эксплуатации — ежедневная откачка нескольких десятков или сотен литров воды. Он обеспечивается, если в доме постоянно проживают люди. Если это невозможно, следует регулярно, хотя бы раз в 2 месяца выкачать из скважины не менее 100 литров воды.

Выполнение этих рекомендаций, конечно же, не позволит избежать засорения скважины в будущем. Однако отсрочит эту неприятность, обеспечив максимально возможный для данного источника ресурс эффективной эксплуатации.

Подробно о строительстве

Как изготовить каркас для гаража

Для увеличения жесткости конструкции каркаса лучше использовать уголок большого сечения или швеллер, как показано на фото.

Каркас для изготовления металлического гаража

Инструкция по сборке каркаса состоит в следующем:

Собирается и сваривается нижняя рама.
Конструкция крепится к торчащим из бетона прутьям на углах фундамента так, чтобы куски арматуры оставались внутри гаража.
По углам привариваются вертикальные подпорки.
Две подпорки ставятся и фиксируются в передней части каркаса по сторонам будущего гаража, которые будут «дверными косяками» ворот.
Подпорки вверху соединяются рамой.
Изготавливаются несущие элементы кровли. При односкатной конструкции подпорки фасада выводятся выше, чем остальные подпорки, чтобы сделать уклон «потолка» в сторону задней стенки конструкции. При планировании двускатной крыши, сваривается треугольная ферма и фиксируется сваркой, болтами на верхней раме гаража.
Прочность всей конструкции усилят промежуточные подпорки, устанавливаемые с одинаковым шагом.

Как монтировать стены гаража

К основанию каркаса крепится внешняя обшивка или металлические стены. Для этого можно использовать:

Сварку.
Болты и гайки.
Заклепки.

Стены изготавливаются из листовой стали или профлиста.

Для металлического гаража ворота лучше сделать распашными, двустворчатыми. Они достаточно удобные и практичные. Изготовить их можно рядом с местом монтажа гаража.

Для этого:

Сваривается каркас полотна на каждую створку.
К нему привариваются или прикручиваются болтами, после предварительного сверления в каркасе отверстий, листы металла, толщиной не менее четырех миллиметров.
Ворота фиксируются на внутренних петлях, что является одним из основных правил анти взлома ворот.
Утепляются аналогично стенам.

Как сделать утепление гаража

Утепление металлического гаража

Если не утеплять металлический гараж, то при изменении погодных условий, на стенках конструкции может появиться конденсат. Для утепления металлического гаража лучше брать плиты из пенополистирола, которые клеятся изнутри на металлическую обшивку гаража между стойками его каркаса.

https://youtube.com/watch?v=wWC0rFtBJcY

Как покрасить гараж

Для покраски гаража необходимо:

Для наружной части использовать алкидную краску по металлу. Она отлично подходит для оцинкованной поверхности, быстро схватывается. Недостаток этой краски лишь в том, что она имеет повышенную горючесть.
Для этих же работ рекомендуется использовать краску акриловую по металлу, которая хорошо защищает металлические изделия от коррозии. Отличается большой долговечностью, практически не выцветает от действия солнечных лучей и не растрескивается. К тому же акриловая краска не обладает токсичностью и негорючая, что дает ей преимущество перед алкидной краской.
Недолговечной масляной краской, используемой по металлу, можно красить внутреннюю часть гаража, для покрытия наружных стен конструкции она не подходит.

Как подобрать замок

Накладной замок для гаражных ворот

Для гаража замок следует выбирать достаточной прочности, массивный (см. Как выбрать гаражный замок: варианты и правила выбора). Категорически не рекомендуется навесной замок, его взломщики вскрывают за несколько минут.

Повысить взломоустойчивость гаража из металла поможет приварка замка на металлические уголки. Можно использовать и другие запорные замки для гаражных ворот.

После окончательного монтажа металлического гаража его следует правильно оборудовать: провести электропроводку, устроить вентиляцию, освещение. Это создаст уют, практически такой же, как и в капитальном сооружении.

Сборка металлического гаража

Создание армированной стяжки для гаража

Если на участке нет твёрдой основы, то для начала необходимо продумать, на что поставить металлический гараж (см. Фундамент для металлического гаража: правильный выбор и изготовление). Для этих целей идеально подойдёт монолитная армированная стяжка толщиной 30-40 см.

Для создания стяжки необходимо разметить участок и снять верхний слой грунта на глубину 10-15 см. Затем по периметру участка монтируется опалубка для заливки бетона.

Перед заливкой грунт необходимо утрамбовать, уложить слой песка в 5-8 см, затем слой щебёнки в 10 см и снова это всё утрамбовать. Поверх щебенки укладывается гидроизоляция и металлические прутья, образуя сетку с шириной ячейки в 20 см.

Для прочности каркаса прутья обвязывают проволокой. Готовую решетку поднимают на 5-7 сантиметров от щебёнки и укладывают на кирпичи, после чего заливают цементом, как показано на изображении выше.

Изготовление гаражей металлических модульного типа осуществляется на ровной поверхности, если для скрепления элементов используется сварка. Профильные трубы нарезаются согласно размерам и собираются в готовые модули при помощи болтов и металлических уголков. Каждая стена должна иметь продольные и поперечные ребра жесткости.

Пример сборки гаража из заранее приготовленных модулей

После того, как модули готовы, производится их сборка и закрепление на бетонной стяжке. Для этой работы вам потребуется три помощника.

Двое будут удерживать модули в нужном положении, третий будет соединять их между собой при помощи болтов или сварки. После сборки стен каркаса ваш самодельный металлический гараж необходимо закрепить на бетонной стяжке при помощи дюбелей и только потом устанавливать крышу.

Обшивка каркаса листами профнастила

Форму крыши выбираете по своему усмотрению, но обычно её делают двухскатной и изготавливают из отдельных ферм, соединенных между собой продольными профилями, как показано на рисунке выше. После установки крыши каркас с наружной части обшивают профнастилом, который можно крепить на шурупы или болты.

Завершающим этапом считается установка ворот, которые также изготавливают в модульном варианте и обшивают профнастилом. На этом изготовление гаража закончено, можно приступать к его утеплению и внутренней отделке, если в этом есть необходимость.

Из изложенного материала вы узнали, как осуществляется производство металлических гаражей, и можете проделать эту работу самостоятельно. В заключение предлагаем просмотреть тематический видео ролик.

Преимущества и специфика самостоятельного возведения металлического гаража
