Конструктивные особенности маятниковых дверей

Особенности конструкции

Маятниковые, или «качающиеся» двери, как и распашные, относятся к створчатым дверным конструкциям. Главное отличие между ними заключается в способе открывания: первые можно распахивать в обе стороны – от себя и на себя, а вторые лишь в одну. Использование обычных навесных петель и механизма крепления позволяет распашной дверной конструкции открываться только для входа в комнату. Установив маятниковую конструкцию, вы сможете открывать дверь в любом направлении благодаря особому механизму.

Для монтажа подобных конструкций необходимо использовать особые дверные петли, которые позволят полотну двигаться в обе стороны. На пол и верхнюю часть дверного проема нужно прикрепить два своеобразных навеса. В каждом встроен маятниковый механизм – осевое приспособление, выполненное по типу пружины. На него и закрепляется дверца, способная двигаться в обе стороны. Нижний навес способен выдерживать значительный вес, поэтому «маятники» могут быть очень больших размеров. Также стоит добавить, что в этом случае не требуется дверная коробка, состоящая из верхней перекладины и двух вертикальных стоек.

Как правило, навесы оснащаются доводчиками. Доводчик – это механизм, который позволяет двери плавно вернуться в исходное состояние либо остаться зафиксированной в открытом положении. Один закрепляется в нижнем навесе, и он срабатывает, когда вы открываете от себя, а второй – наверху, активируясь в противоположном направлении. Иногда ось вращения устанавливается в середине отворяющей части двери, что позволяет ей двигаться по кругу. Однако в жилых пространствах это применяется редко.

В целом, фурнитура для маятниковых конструкций включает в себя напольный доводчик, верхнюю ось, дверные фитинги, уголки и клипсы, дверную ручку и угловой замок.

Среди многочисленных видов «маятников» особняком стоят эластичные двери. Они изготавливаются из ПВХ-пленки толщиной в 7 мм и используются на складах, в холодильных камерах или других помещениях промышленного типа. Как правило, они представляют собой двустворчатые самозакрывающиеся системы – при их распахивании двигаются обе створки двери.

Если вы хотите самостоятельно установить «маятник», то соблюдайте следующие шаги:

  • «Качающиеся» двери монтируются в заранее отремонтированный проем, стороны которого должны быть строго параллельны. Все четыре поверхности представляют собой ровные линии без выпуклостей и впадин. Проверьте геометрию, измерив расстояние в нескольких точках.
  • Протестируйте перпендикулярное соотношение стен, пола и потолка, используя уровень. Убедитесь, что в точках, где крепятся петли, отсутствует проводка.
  • Расположите осевые устройства так, чтобы дверь идеально ровно стояла. Учитывайте, что любой перекос конструкции приведет к проблемам с открыванием створок.
  • Выдерживайте технологический зазор между краем дверного проема и осью не более 5 сантиметров. Если же на полу и потолке присутствуют неровности, то зазоры увеличатся, а значит, уменьшится звукоизоляция и теплоизоляция.
  • Тщательно проконтролируйте качество полотна и его размеры – в отличие от распашных, при монтаже невозможно будет исправить какие-то мелкие огрехи и неточности.
  • Начните с установки верхнего навеса. С помощью самореза прикрепите его к верхней перекладине. Если дверной проем сделан из кирпича или бетона, воспользуйтесь дюбелями, дрелью либо перфоратором.
  • Затем переходите к монтажу нижнего навеса. Проверьте его положение, задействовав отвес, а затем, пользуясь саморезом, прикрепите к порогу.
  • На полотно установите детали крепления, дверные ручки и замок.
  • Закрепите полотно на навесы.
  • Если есть необходимость, смонтируйте декоративные элементы.

Подробнее о том, как самостоятельно установить маятниковые двери, вы узнаете из следующего видео.

Где устанавливают маятниковые двери для обеспечения высокой проходимости

Для коммерческой недвижимости

Маятниковые двери устанавливаются без дверной коробки и крепятся на двух креплениях, встроенных в пол и потолок. Двери вращаются вокруг своей оси. В пол монтируется специальный доводчик, который регулирует функционирование дверей. Благодаря тому, что основная нагрузка приходится на нижнюю ось.

Маятниковые двери можно создавать довольно больших размеров. Ширина полотна в конструкции может достигать более двух метров. Такие параметры помогут обеспечить комфортный, беспрепятственный вход посетителей в помещение. Поэтому маятниковые двери нашли широкое применение в торговых и развлекательных центрах, офисных зданиях, медицинских центрах, гостиницах.

Для частных домов и квартир

Помимо помещений с большой проходимостью, маятниковые двери используются и в жилых зданиях. Если для больших площадей используют двустворчатые маятниковые двери, для узких пространств созданы специальные одностворчатые двери. Такие конструкции подойдут в качестве межкомнатных дверей в квартирах и коттеджах, украсят вход в бассейн, сауну, душевую кабину.

На производстве

Так же, маятниковые двери великолепно подойдут для производственных помещений. Благодаря своей особенности открываться в обе стороны, маятниковые двери обеспечат комфортные условия труда и помогут в обеспечении производственных процессов.

Маятниковые двери удобны и практичны в эксплуатации, но не обладают серьезной тепло — и шумоизоляцией.

А теперь обо всем более подробно

Двери маятникового типа востребованы в первую очередь в лечебных и санаторных учреждениях, предприятиях питания, гипермаркетах – с точки зрения максимального удобства, а также современного и привлекательного внешнего вида. При заказе маятниковой двери для своего дома, учреждения или предприятия нужно разобраться с существующими типами таких дверей и их особенностями.

Рассмотрим возможный выбор используемого материала:

  • Алюминий,
  • Нержавеющая сталь
  • Дерево
  • Стекло
  • ПВХ

Маятниковые двери из алюминия стойки к воздействию влаги, обладают долгим сроком службы, имеют приятный внешний вид. Могут быть использованы в качестве наружных дверей – проход на рынок или в метро. Также их можно установить между ресторанной кухней и залом – из-за стойкости к влаге и пару.

Двери из нержавеющей стали или с покрытием из нержавеющей стали будут незаменимы в случаях, когда поток людей или оборудования достаточно высокий – на базах, складах, в помещениях производственного назначения. Их очень сложно сломать, и они отлично сопротивляются коррозии.

Двери из дерева идеальны для дизайна домашнего помещения. Натуральные материалы в интерьере дома всегда предпочтительнее искусственных. Глухие или с остеклением, они придадут обстановке дома динамичности. Двери маятниковые из ПВХ – удачный вариант для производственных и медицинских помещений. Каркас такой двери образует алюминиевая трубка с возвратным механизмом внутри. Вполне бюджетная модель обеспечивает беспрепятственный проход людям, у которых заняты руки или для инвалидов-колясочников. Такие двери часто оснащаются специальными бамперами, назначение которых компенсировать ударные нагрузки от тележек или колясок.

Остановимся на дверях из стекла более подробно. Стеклянные двери очень разнообразны по своим эстетическим возможностям. Прозрачное и матовое стекло, тонированное оттенком бронзы или графита, с нанесенным пескоструйным способом матовым изображением или с фотопечатью, с применением техники фьюзинга или классического витража – стеклянные маятниковые двери вписываются и в домашний и в коммерческий дизайн.

Стекло может выступать как единственный материал полотна двери, а может быть обрамлён в дерево или металл. Стеклянное полотно имеет толщину до 12мм. Весьма распространено закаленное при высоких температурах стекло, имеющее высокую огнестойкость. Кроме того, применяемые стекла ударопрочные. Если же их всё-таки разбить – осколки не образуют острых поверхностей и безопасны для людей и животных. Однозначно стеклянные двери – одни из самых красивых и разнообразных среди всего ряда маятниковых дверей. И поэтому столь широко их применение – в жилых домах, в ресторанах, бутиках, гипермаркетах, школах и т.д.

Это интересно: Стеклянные навесные двери (видео)

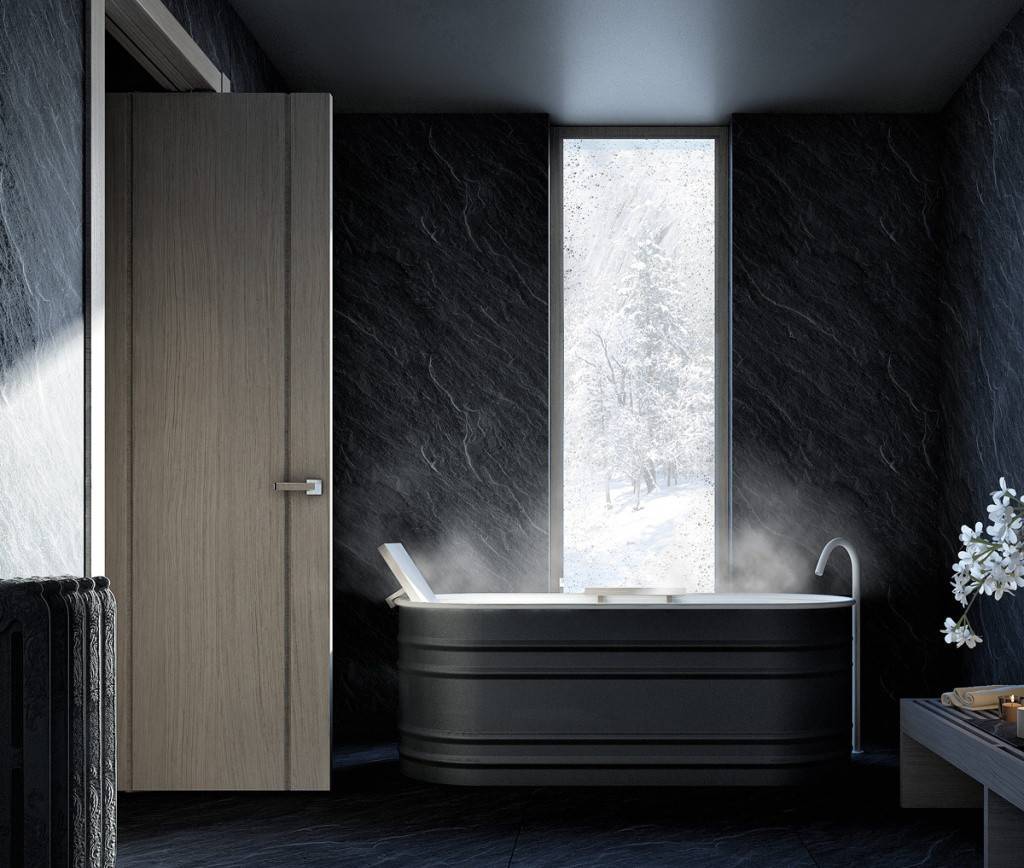

Дверные конструкции со скрытой коробкой

Дверные конструкции со скрытой коробкой перед стандартными изделиями имеют свои преимущества. Но и их стоимость соответственно выше. При этом габариты проема в стене или межкомнатной перегородке должны полностью отвечать требованиям производителей дверных конструкций:

  • Стена по вертикали абсолютно ровная (допустимое отклонение – 1мм/м высоты);
  • Максимальная толщина стены – 80 мм;
  • Оптимальный монтажный зазор – 17-20 мм (+/- 10 мм).

Для некоторых моделей межкомнатных дверей со скрытым коробом отклонения вообще не предусматриваются. Идеальный показатель зазора под дверным полотном составляет 4 мм.

Виды качающихся дверей

Двери маятникового типа различают прежде всего по материалу, используемому для их изготовления.

Маятниковые стеклянные двери

Использование стекла делает эти дверные системы максимально подходящими для монтирования в квартирах с самым современным интерьером.

В дешевых дверных системах может применяться толстое обычное стекло, но покрытое противоударной пленкой. При необходимости стеклянные полотна могут оклеиваться также тонировочной пленкой, позволяющей скрывать обстановку в помещении, расположенном за дверями.

Маятниковые алюминиевые дверные системы

В целом, характеристики таких изделий практически такие же, как у описанного перед этим варианта. Конструктивно алюминиевые двери состоят из стекла, обрамленного рамкой из алюминиевого профиля. С точки зрения внешнего вида эти дверные системы немного уступают моделям полностью стеклянным.

Маятниковые металлические двери

Так обычно называют не алюминиевые двери, а такие, полотно которых может быть:

  • из оцинкованной стали;
  • из оцинкованной стали, покрытой полимерной краской;
  • из нержавеющей стали;
  • из стали с покрытием органического типа;
  • из пищевой стали, имеющей ламинированное покрытие.

Металлические двери чаще всего применяются на производственных предприятиях, в сельском хозяйстве и в пищевой промышленности.

Деревянные качающиеся двери

Они являются сравнительно дешевым и очень популярным вариантом межкомнатных дверей. И одной из причин того, что они так востребованы, является их отличный внешний вид. Однако так как дерево не очень твердый материал, то даже при небольших ударах, которые может испытать деревянное полотно, на нем могут появиться вмятины, царапины и т. п. И эти механические повреждения замаскировать и скрыть практически невозможно.

Маятниковые двери из ПВХ

Использование поливинилхлорида для изготовления таких дверей довольно распространено. Пластиковые изделия, как известно, обладают высокой износостойкостью, долговечностью, относительной ударопрочностью. Дверные конструкции из ПВХ выпускаются в широкой гамме цветов. Они могут быть сплошными или иметь вставки из стекла: небольшого, среднего или очень большого размера.

Кроме перечисленных в данной главе особенностей двери маятникового типа могут отличаться количеством имеющихся у них створок. В частности, такие изделия могут быть одностворчатыми или двустворчатыми. И если ширина проема двери достаточно большая (например, 1,2 м или более), то вполне логичным будет монтирование двустворчатых маятниковых дверей.

Маятниковые двери: недостатки

  • более сложный, по сравнению с распашными дверями, механизм открывания. Верхние и нижние петли необходимо установить так, чтобы не возникло осевых смещений;
  • плохие звуко- и теплоизоляционные свойства. Полотно устанавливается с зазором минимум в 8 мм с каждой стороны проема;
  • необходимость предусмотреть свободное место для открывания с обеих сторон двери. Маятниковые модели «съедают» много полезной площади, поэтому их устанавливают в том случае, если пространство сбоку от проема ограничено и нет возможности установить раздвижную дверь.

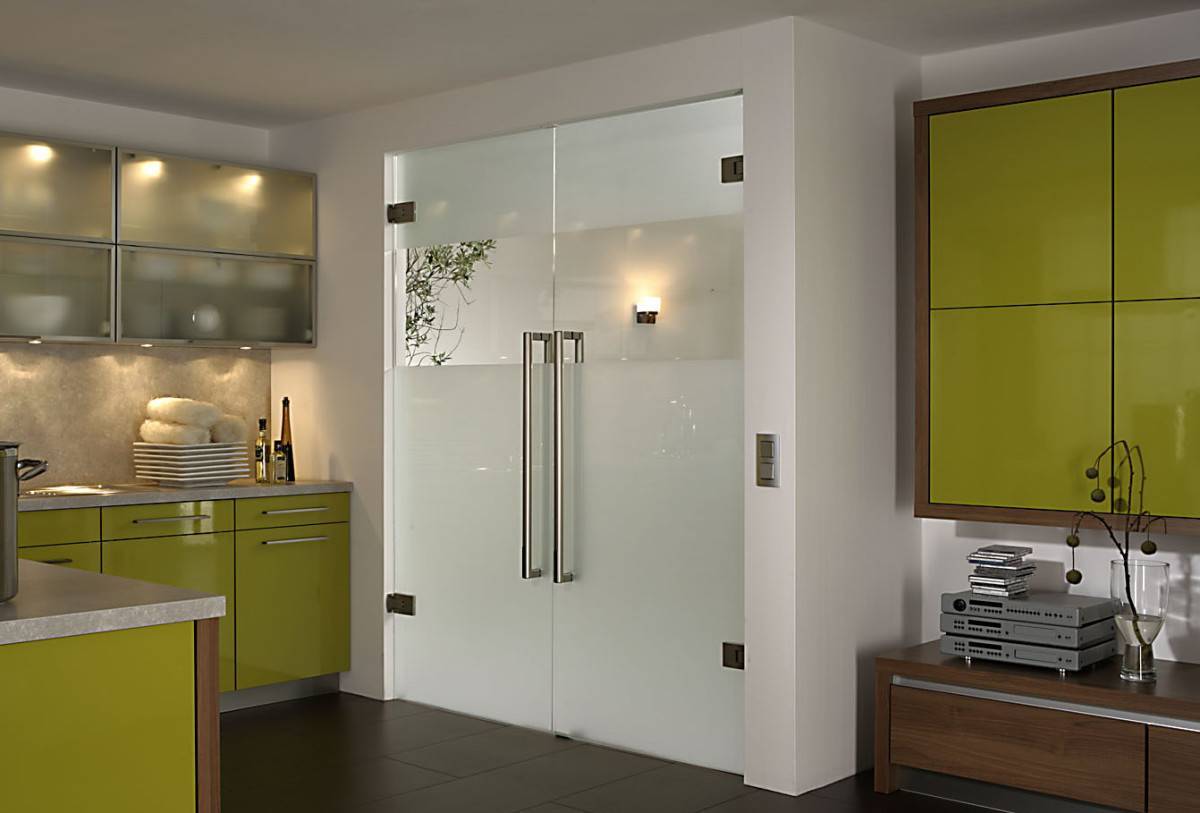

На фото:

Маятниковые двери также могут быть двустворчатыми (довольно часто их устанавливают в торговых центрах). Иностранцы разделяют парные двери (swing doors) и вращающиеся одностворчатые маятниковые двери (pivot doors).

В статье использованы изображения 360.ru , celegon.it

Комментировать в FB
Комментировать в VK

Также в этом разделе

Двери с пеналом почти невидимы в открытом положении и как нельзя лучше вписываются в современные интерьеры. Но для их установки и особенно монтажа пенала потребуются определенные навыки.

Закругленную стену можно построить не только в офисе, но и в обычной квартире. Идея необычная и требует особых технических решений: монтаж и отделка у таких перегородок нестандартные.

Раздвижные двери не забирают свободную площадь комнаты и идеально подходят для смежных помещений. Что понадобится для их установки? как смонтировать такую дверь своими руками и не допустить ошибок?

Если дверь мешает расставить мебель, можно отказаться от двери, отказаться от мебели или … поменять конструкцию двери. Распашная, маятниковая, книжка или сдвижная: какая займет меньше места?

Раздвижные двери экономят место в комнате и придают ей особый шарм. Да и в самом «семействе раздвижных» есть из чего выбрать. Как подобрать раздвижную дверь, подходящую именно для вашего дома?

Раздвижные двери состоят из полотна и механизма открывания, который одновременно является системой крепления двери к проему. Как правило, их покупают не по отдельности, а комплектом.

Наверняка Вы припомните хотя бы один кадр из американского вестерна, когда в салон заходит бесстрашный ковбой, а за его спиной закрываются, покачиваясь со стороны в сторону, взад и вперед, деревянные двери.

Как ни странно, но современная индустрия гостеприимства не забыла об этом изобретении человечества и с успехом пользуется им по сей день. А называется оно «распашные петли двойного действия».

Зачастую двери крепятся на универсальные петли. Но бывают случаи, когда их стандартных характеристик недостаточно и нужен иной механизм работы.

К таким относятся петли:

  • накладные (устанавливающиеся без врезки);
  • штыревые (легко устанавливаются вворачивающими движениями);
  • угловые (имеющие функции универсальных петель, отличаются от них лишь формой);
  • скрытые (используются для скрытого монтажа);
  • двусторонние (позволяющие двери открываться в обе стороны).

Двухсекционная петля – это элемент фурнитуры для дверей, имеющий пружинную основу, благодаря которой та может раскачиваться в обе стороны – вперед и назад.

Типы дверных петель

Первое, что нужно помнить при выборе петли, – современный ассортимент устройств позволит реализовать любые идеи в интерьере, включая возможность открывания и внутрь, и наружу (барные
). Главное – изучить технические характеристики и точно определить тот тип, который будет максимально соответствовать индивидуальным требованиям.

Типы петель:

  1. Универсальные
    отличаются длительным сроком службы, не требуют особых навыков при монтаже и подойдут для любой стороны открывания (правая, левая
    ). Однако при выборе такого устройства необходимо помнить, что снять дверь с петли на время, например, выноса крупногабаритного гарнитура, не получится – сначала потребуется открутить изделие

    .

  1. Съемные (разъемные
    )
    удобны в эксплуатации и монтаже (дверь навешивается
    ). Отличительная особенность – дверь можно легко снять без откручивания петель.
  2. Ввертные (ввинчиваемые
    )
    состоят из двух частей со штырьками с резьбой, предназначены для конструкций с европритвором (с выступом на торцах
    ) и подойдут для любой стороны открывания. Одна часть такой петли ввертывается в коробку, вторая – в полотно.
  1. Барные (петли-метро
    )
    открываются в обе стороны: наружу, внутрь.
  2. Скрытые
    петли невидимы при закрытом полотне и позволяют выполнить регулировку по трем осям. При установке полотна со скрытыми петлями возможно открывание двери на 180° С, что позволит полностью освободить проем при необходимо перемещения громоздких вещей.

Главное условие при выборе петли – высокое качество

изделий. Заводскую продукцию известных производителей практически невозможно привести в негодность, в отличие от дешевых железных устройств кустарного производства. Поэтому при выборе изделий специалисты рекомендуют предпочесть продукцию предсказуемого качества и выбрать материал:

  • Латунные
    петли отличаются повышенной устойчивостью к коррозии и истиранию. «Минус» – латунная петля со временем может потемнеть.
  • Стальные
    – это изделия из высокопрочного материала, устойчивого к коррозии с длительным сроком службы.
  • Латунно-цинковые
    петли являются прочными изделиями, устойчивыми к коррозии.

Следующий момент, на который следует обратить внимание при выборе съемных петель,
– сторона открывания. Как правило, для определения направления достаточно встать перед дверью так, чтобы конструкция открывалась «на себя», и определить – по правую или левую руку будет открываться полотно

Немаловажным фактором при выборе петель является размер
:

  1. Н=7,5 см рекомендуется для легких дверей весом 10-25 кг – каркасных, пустотелых, с сотовым заполнением;
  2. Н=10 см подойдет для стандартных конструкций весом 25-40 кг – каркасных, пустотелых, с сотовым заполнением;

  1. размеры Н=10 см при D=6 см предназначены для тяжелых дверей весом от 40 кг – каркасных, пустотелых, с сотовым заполнением.

Кроме того, при выборе петли необходимо точно определить расположение
– обычное (2 петли
), для стандартных дверей (2 вверху+1 внизу
), для легких полотен (3 равноудаленных петли
). Для тяжелых конструкций рекомендуется приобрести 4 петли и расположить детали по 2: вверху и внизу. Если планируется высотой от 2 100 мм, то специалисты рекомендуют обеспечить функциональность конструкции, установив 4 петли.

Сегодня производители способны предложить покупателям огромный выбор межкомнатных дверей. Но среди этого разнообразия выделяется одна модель, которая набирает в последнее время всё большую популярность. Это дверь с роторным механизмом, способная занять ведущее место в квартирах большинства людей. И всё благодаря своим характеристикам и конструктивным решениям.

Достоинства и недостатки

Для того, чтобы определить достоинства и изъяны маятниковых дверей, необходимо провести сравнительный анализ всех вариантов данных конструкций. Только сопоставляя особенности тех или иных разновидностей можно выявить достоинства и минусы подобных изделий. К преимуществам, прежде всего, относится:

Отсутствие в конструкции дверной коробки (не во всех моделях). Правда, это преимущество одновременно является и недостатком. С одной стороны, имея дело с такой конструкцией, отпадает необходимость производить монтаж коробки. Но, в тоже время, отсутствие упора, к которому могло бы плотно прилегать дверное полотно, понижает звукоизоляционные характеристики дверей.

Другим весомым достоинством является комплектация дверей особым видом навесов, а именно механизмом для нижней оси. На эту часть конструкции приходится вся нагрузка от массы дверного полотна. Нижняя ось обладает способностью принимать на себя значительный вес, что позволяет использовать при установке дверные полотна больших размеров.

Определёнными достоинствами обладает и навесной механизм вверху конструкции. Это устройство позволяет корректировать скорость открывания и закрывания дверного полотна. Вместе с тем, некоторые модели таких навесов дают возможность зафиксировать дверь в определенном положении.

К основным недостаткам, в первую очередь, относится недостаточная звукоизоляция. Вместе с тем, такие конструкции имеют более высокую стоимость сравнительно с традиционными распашными дверями. Особенно это касается целиком стеклянных изделий. В то же время, если сравнить цену дверей-маятников из древесины и обычных распашных конструкций, то может оказаться более выгодным приобрести первые. Это связано с отсутствием в конструкции маятниковых дверей коробки.

Тем не менее, вообще без декора дверного проёма обойтись вряд ли удастся. Его отделку лучше выполнить из прочного материала, например, дерева. Мягкая шпаклёвка имеет свойство осыпаться и оббиваться при соприкосновении. Кроме того, к минусам данных дверей относится необходимость использования под их нормальную работу дополнительного объёма свободного пространства по обе стороны от конструкции.

В заключение будет необходимо затронуть вопрос самостоятельной установки дверей-маятников. Технология монтажа таких конструкций достаточно проста. В то же время, есть несколько нюансов, которые необходимо учесть при осуществлении работ по установке собственными руками. В первую очередь, требуется обеспечить полное совпадение осей верхнего и нижнего поворотного механизма. Минимальное отклонение приведёт к некорректному функционированию дверного полотна.

Во-вторых, необходимо соблюсти стандартные рекомендации относительно расстояния от верхнего края дверного проёма до оси навеса. Дело в том, что чем больше будет эта величина, тем труднее станет открываться дверь. Обычно это расстояние составляет 50 мм

Также важно обеспечить горизонтальность пола и верхней части откоса дверного проёма. Без этого условия невозможно добиться приемлемой звукоизоляции. Кроме того, важно не нарушить вертикальный угол боковых краёв дверного проёма, а также обеспечить минимальное расстояние между откосами и полотном

Кроме того, важно не нарушить вертикальный угол боковых краёв дверного проёма, а также обеспечить минимальное расстояние между откосами и полотном. В заключение хочется подчеркнуть, что маятниковые двери являются превосходным вариантом для офисных и торговых помещений, квартиры и загородного дома

Безусловно, оборудование такими конструкциями спальни будет не самым лучшим решением в силу их низких звукоизоляционных характеристик. Но, почему бы не использовать межкомнатные маятниковые двери в других помещениях? Например, это может быть ванная комната или кухня. Двери-маятники органично будут смотреться практически везде, хотя необходимо учитывать, что они требуют значительного пространства по обе стороны от проёма

В заключение хочется подчеркнуть, что маятниковые двери являются превосходным вариантом для офисных и торговых помещений, квартиры и загородного дома. Безусловно, оборудование такими конструкциями спальни будет не самым лучшим решением в силу их низких звукоизоляционных характеристик. Но, почему бы не использовать межкомнатные маятниковые двери в других помещениях? Например, это может быть ванная комната или кухня. Двери-маятники органично будут смотреться практически везде, хотя необходимо учитывать, что они требуют значительного пространства по обе стороны от проёма.

Характеристика и функции

За счет своего реверсивного принципа деятельности двухсторонние петли пользуются большой популярностью в общественных местах, где в этой функции есть прямая необходимость.

Другим случаем использования такой фурнитуры является реализация дизайнерской концепции жилого помещения в ковбойском стиле. Очень органично они сочетаются с обстановкой в стиле кантри.

На распашные дверные петли может быть установлена как односекционная, так и двухсекционная дверь. Оба варианта дают возможность удобного перемещения людей и сопровождаются еще дополнительной функцией провоза небольших тележек или столиков для сервировки, что имеет ценность в ресторанно-гостиничной индустрии.

Как выбрать?

При выборе маятниковой двери необходимо понимать, что на современном рынке подобных конструкций представлено огромное количество различных моделей, и выбор нужного варианта зависит от личных предпочтений и индивидуальных особенностей помещения.

Прежде всего необходимо определиться с материалом изготовления, который характеризует прочность и долговечность, соответствие цены и качества. Например, цельностеклянные двери – надежный и довольно крепкий вариант, конструкции со стеклянными вставками в алюминиевом профиле уступают по прочности бескаркасным, но гораздо дешевле.

Немаловажной деталью является выбор типа петель – гравитационные или пружинные. В обоих случаях устройства предполагают легкое открытие двери, но плавное закрытие, независимое от угла поворота. Необходимо изначально определиться со способом и местом монтажа каждой из створок, то есть конструкцией рамы

Существуют варианты крепления на перегородку либо на несущую стену

Необходимо изначально определиться со способом и местом монтажа каждой из створок, то есть конструкцией рамы. Существуют варианты крепления на перегородку либо на несущую стену.

Уплотнитель – немаловажная деталь при выборе маятниковых дверей, так как от его качества зависит способность конструкции сохранять температурный режим помещения и препятствовать проникновению сквозняков и запахов.

Цвет, внешний вид и фурнитура – важные характеристики для придания акцента дизайну помещения, и даже вид за окном порой стоит учитывать.
