Выбор автоматики для откатных ворот
Комплект автоматики для откатных ворот
Схема сдвижной конструкции подразумевает использование некоторых средств и аксессуаров для управления работой воротной створки, ведь не будешь открывать створку при помощи ручки. Такие комплектующие откатных ворот включают в себя следующие аксессуары:
Электрический двигатель
Откатные ворота невозможно открывать и закрывать вручную, при помощи обычной ручки. Для их перемещения необходим мотор. Обычно используется двигатель, имеющий питание 220 В. Его проводят от источника электроэнергии с помощью кабеля. Двигатель может управляться вручную, от кнопки, либо при помощи пульта. Крепление двигателя осуществляется к фундаменту. Он должен быть надежно закреплен и защищен от осадков.
Для защиты от влаги электрический двигатель оборудуется чехлом, который должен пропускать воздух. Это необходимо для того, чтобы мотор не перегревался.
Кабель электрического двигателя
Кабель подает питание на движок, поэтому он должен быть защищен от повреждений и возможного замыкания. Используется обычно кабель большой длины и значительного сечения.
Концевые выключатели
Они необходимы при автоматическом управлении створкой. Концевики подают команду о закрытом или открытом положении ворот, в результате чего электродвигатель останавливается.
Блок защиты и управления
В данный блок входят управляющие элементы, пульты управления, автоматы защиты, предохранители. Весь этот набор необходим при оборудовании системы автоматического управления воротами. Блок обычно размещается в щитке, и имеет защиту от проникновения влаги.
Как сделать распашные ворота?
К любому новому виду постройки, следует отнестись серьезно и с особой тщательностью, и к возведению самой простой разновидности ворот – распашных – тоже.
Для изготовления таких ворот потребуется, прежде всего, определиться с их дизайном, а затем подготовить чертеж с точными размерами, благодаря которому можно рассчитать количество необходимого материала. В основном для опор используется брус или металлический профиль, а в качестве обшивки – доски и профнастил.
Независимо от выбранного для строительства материала, перед тем, как использовать, его необходимо тщательно осмотреть на наличие изъянов и обработать. Если это древесина, она пропитывается несколькими слоями антисептического раствора, а в случае с металлом – все коррозийные образования зачищаются с помощью наждачной бумаги. Затем материал разрезается на части в соответствии с размерами, указанными на чертеже. После чего можно приступать непосредственно к возведению конструкции.
Установка столбов
Установку распашных ворот следует начинать с возведения опорных столбов. Для этого необходимо поставить разметки, в соответствии с расстояниями в чертеже, и выкопать 2 или 3 скважины, в зависимости от наличия калитки в конструкции. Их глубина, как правило, составляет не более 1 метра.
Дно скважин засыпается песком либо щебнем на толщину около 0,1 м и тщательно утрамбовывается. После чего в них устанавливаются опоры строго в вертикальном положении, низ которых иногда обвязывается каркасом из металла, чтобы обеспечить более надежную фиксацию.
Затем опоры заливают бетонирующей смесью до краев ямок и выжидают ее полного застывания. Как правило, процесс затвердевания цемента занимает несколько недель.
Изготовление каркаса и возведение конструкции
Пока фундамент под опорами застывает, можно заняться изготовлением каркаса ворот. Для этого берут заранее подготовленные заготовки, которые чаще всего, выполняются из стального профиля, и сваривают между собой, чтобы получилась рама. Также на каркас крепятся определенные перекладины, на которые будет фиксироваться обшивка ворот.
Обшивку можно зафиксировать до того, как повесить раму, либо уже после того, как она будет установлена. Крепится материал на створки с помощью саморезов или заклепок, а сам каркас – на заранее приваренные к опорным столбам мощные петли.
После того, как конструкция установлена, приступают к ее внешней отделке. Ее необходимо обезжирить, если она выполняется из металла, загрунтовать и покрасить. Затем, после высыхания краски, на ворота вешаются закрывающиеся устройства, а также элементы декора.
Выполняя все вышеуказанные действия по порядку, изготовить распашные железные ворота даже своими руками будет достаточно просто. К тому же, возведение такого вида конструкции считается наименее затратным, так как материалы для этого можно использовать не только самые дешевые, но и не новые.
Откатные ворота своими руками – устройство фундамента
Это первый этап на пути монтажа рассматриваемой конструкции. Причем, очень важный – от того, насколько качественно и грамотно будет сделан фундамент под откатные ворота, зависит длительность эксплуатации рассматриваемой конструкции.
Основанием фундамента под откатные ворота служит закладная – это кусок швеллера, шириной не менее 12 см. К этому швеллеру нужно приварить арматуру диаметром 10-12, причем располагается она внизу конструкции, см. Схему 1:
Обратите внимание: откатные ворота консольного типа можно оснастить электроприводом – в таком случае открываться и закрываться ворота будут без участия человека. Но этот момент нужно учитывать еще на этапе обустройства фундамента под откатные ворота
Делается специальная площадка из фрагмента металла, которая должна располагаться немного выше уровня швеллера – это поможет в будущем избежать подтопления электроприводного мотора в период весенней оттепели.
Схема подводки кабеля представлена ниже (см. Схему 2):
Заливать фундамент нужно на глубину промерзания – для каждого региона эта величина индивидуальна, поэтому конкретных цифр в статье указать невозможно. На первой схеме предполагается, что глубина промерзания – 1,8 м, на второй – 1,5. Длину фундамента рассчитать просто – обычно она составляет половину размера воротной створки (как на схемах выше), но в некоторых случаях она может равняться и 1/3 от длины ворот. Самостоятельно экспериментировать с размерами длины фундамента не стоит – уменьшить этот показатель может только специалист, который точно рассчитает не только длину откатной створки, но и ее предполагаемый вес.
Ширина фундамента – 500 — 600 мм. Причем, делать расчет ширины фундамента нужно от стенки забора. Яму под заливку бетонного раствора нужно копать непосредственно рядом с забором, вплотную. И закладной швеллер должен устанавливаться тоже как можно ближе к забору.
Особенности обустройства фундамента под откатные ворота:
- Обязательно обеспечивается строго горизонтальное расположение закладной. Для этого можно воспользоваться строительным уровнем. В случае нарушения этого правила створка откатных ворот будет двигаться по наклонной, при закрытии ворот будет образовываться щель, а в конечном итоге вся конструкция перестанет работать.
- Перед заливкой бетонного раствора все провода для электропривода упаковываются в гофру. Пучок проводов должны выходить на 5-7 см выше швеллера.
- Бетон нужно использовать марки не ниже М-200, если же планируется замешивать полноценный бетонный раствор с песком, то целесообразно использовать цемент марки М-400.
- Фундамент должен полностью высохнуть – в жаркую погоду на это потребуется 7 дней, в прохладную и сырую – до 14 дней. Только после этого можно начинать монтировать собственно откатные ворота.
Фундамент можно делать тоже разный – монолитный, свайный и на винтовых сваях. Выбор конкретного типа будет зависеть не только от желания и возможностей владельца загородного дома, но и от типа грунта.
В качестве опорных столбов можно использовать и столбы забора, но специалисты рекомендуют установить их отдельно, выбрав металлический тип – так будет обеспечена жесткость и надежность всей конструкции.
Обратите внимание: если закладочный швеллер будет находиться на одном уровне с землей, то просвет между воротами и грунтом будет не более 100 мм. Если такой зазор мал, то нужно закладной швеллер немного приподнять над землей, а если планируется делать глухие откатные ворота, то швеллер углубляется
Но просвет в 50 мм должен быть обязательно – это предотвратит повреждение дорожного покрытия самой створкой откатных ворот.
Комплекты оборудования для откатных ворот Ролтэк
Одной из сфер деятельности известной российской компании Ролтэк является выпуск комплектующих для сдвижных ворот, работающих по консольному принципу. Компания производит различные наборы составных элементов, позволяющие работать со створками различной длины и весом 350 кг, 500 кг, 700 кг, вплоть до 2 т. Рассмотрим подобные наборы:
- Ролтэк Микро. Данная фурнитура для откатных ворот имеет минимальные параметры: вес створки ограничивается 350 кг, а предельная ширина проема составляет 4 м. Такой комплект хорош для изготовления небольшой сдвижной конструкции своими руками.
- Ролтэк Эко. Этот набор позволяет установить створку весом до 500 кг длиной 7 м. Поскольку длина консоли должна превышать ширину проема, комплект Ролтэк Эко способен перекрыть ширину 5 м.
- Ролтэк Евро. Если размер створки составляет более 500 кг, рекомендуется использовать комплект Ролтэк Евро, выдерживающий вес до 700 кг. Консоль в этом наборе имеет большее сечение, а ролики поставляются более мощные. В комплект могут входить цельные балки консолей длиной от 6 до 9 м.
- Ролтэк Макс. Когда приходится иметь дело с очень широкими проемами, рекомендуется использовать аксессуары комплекта Ролтэк Макс. С их помощью удается перекрыть очень значительную ширину проема, до 18 м. Усиленные балки выпускаются длиной 6-9 м. Если проем превышает максимальный показатель по длине, 2 балки свариваются в единую конструкцию. Материал способен выдерживать вес створки от 500 кг до 2 т.
Выбрав качественные комплектующие для откатных ворот, вы обеспечите свой дом или участок надежной и удобной системой защиты.
https://youtube.com/watch?v=9G0UuDA3sto
Инструкция и рекомендации по расчету и изготовлению ворот
За надежность и долговечность откатных ворот отвечает точно продуманная конструкция и высокие прочностные характеристики материалов, используемых при их изготовлении.
Расчет конструкции
Пример-схема откатных ворот.
Размер “А” ширина перекрываемого проема
Размер «а» необходим для полного скрытия улавливателей за столб проема
Размер «b» необходим для полного скрытия створки ворот за столб проема в открытом состоянии.
Lш=А+а+b+(А/3-300)+с
Значение технологических отступов
| комплекта | Технологический отступ, мм. | ||
| a | b | c | |
| №1 | 80 | 235 | 170 |
| №2 | 80 | 285 | 210 |
Материал для изготовления
Стальной профиль одним из самых распространенных и надежных материалов, используемых для изготовления ворот. Главными отличительными особенностями являются широкая доступность, долговечность, простота использования, что обеспечило этому материалу популярность применения, как в частном, так и в промышленном строительстве.
Способ изготовления
“MIG-сварка” проходитвсредеспециальногозащитногоуглекислотногогазасавтоматическойподачеймедесодержащейприсадочнойпроволоки. Преимуществотакойсварки
Отсутствиекоррозиисварочногошва
- Отсутствиеразбрызгивания
- Минимальноевыгораниепокрытия
- Легкостьобработкишва
Дуговая сварка (ручная). Рекомендуетсядлясваркинизкоуглеродистыхсталей
Окраска
Переднанесениемлакокрасочногопокрытияметаллнеобходимотщательноочиститьотржавчины, смытьгрязьиобезжиритьповерхность. Длядостижения
наилучшегорезультатапервымслоемрекомендуется наносить специальную грунтующую эмаль «Грунт» которая обеспечивает качественную адгезию
последующем слоям ЛКМ. Для окрашивания оцинкованной поверхности лучшем вариантом являются двухкомпонентные и полиуретановые эмали.
Монтаж
Для монтажа откатных самонесущих ворот необходимо изготовить и установить закладную опорную раму. Общая габаритные размеры рамы
Длина L=с+(А/3-300)+b
Высота H=А/10+500 (для комплекта №1)
Н=А/10+750 (для комплекта №2)
Используемые материалы
Швеллер – 180мм.
Профилированная труба 40х40х3
Опорная рама устанавливается и бетонируется на 30-40 мм. ниже благоустройства участка, что дает возможность в дальнейшем скрыть ее под декоративным покрытием. Параллельно бетонным работам необходимо выполнить прокладку электропроводки для питания электропривода, а также для подключения дополнительных устройств и аксессуаров таких как:
- Сигнальная лампа
- Фотоэлементы безопасности
- Устройства управления
Преимущества и недостатки откатных ворот
Преимущества:
- простота открывания, не требующая больших усилий;
- разумная себестоимость изделия;
- легко поддается автоматизации;
- нет необходимости фиксировать ворота в открытом состоянии, ветер их не закроет, как распашные.
Недостатки:
для изготовления необходимо приобрести специальную фурнитуру, ее можно изготовить и своими руками, но качество изделия гарантировать может только специалист высокой квалификации;
- для отката потребуется место;
- под сами ворота заливается прочный фундамент, который увеличивает материальные расходы.
Бетономешалка Вихрь БМ-18АП
19 390 ₽
Посмотреть
Бетономешалка Вихрь БМ-20АЧ
22 190 ₽
Посмотреть
Бетономешалка БМ-200П
21 690 ₽
Посмотреть
Бетономешалка БМ-180П Вихрь
19 390 ₽
Посмотреть
Бетономешалка ВИХРЬ БМ-100
21 090 ₽
Посмотреть
Бетономешалка ВИХРЬ БМ-120
20 190 ₽
Посмотреть
Бетономешалка ВИХРЬ БМ-230
23 990 ₽
Посмотреть
Бетономешалка ВИХРЬ БМ-205
22 190 ₽
Посмотреть
Бетономешалка ВИХРЬ БМ-160
19 490 ₽
Посмотреть
Бетономешалка ВИХРЬ БМ-63
13 390 ₽
Посмотреть
Все предложения

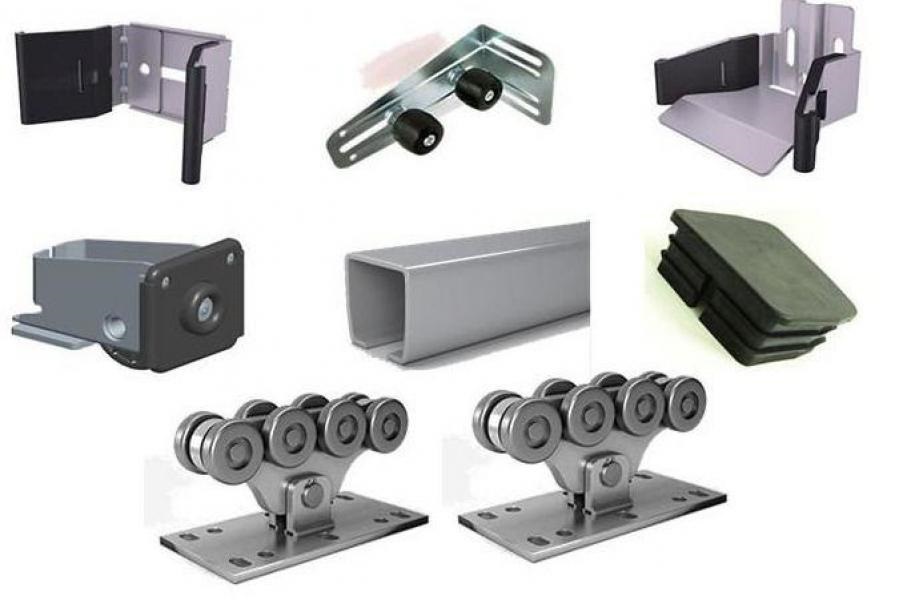

Фурнитура для откатных ворот
Что касается участка для отката, то его длина рассчитывается по следующей формуле:
L = H x 1,4,
где L – длина ворот, H – ширина воротного проема в свету.
Повышающий коэффициент можно взять 1,33, но не меньше. Почему именно такая длина участка выбирается. В принципе, она равна длине самих ворот. Все дело в том, что в конструкции есть так называемый хвостовик. Он выполняет функции противовеса самому воротному сооружению, чтобы оно не завалилось в процессе перемещения. Да и само смещение с хвостовиком намного легче.
Если участок отката попадает в этот размерный диапазон, или он больше, то смело можете заниматься изготовлением и установкой откатных ворот. Если отрезок территории сделать это не позволяет, то придется выбирать другой тип въездных ворот.
И еще несколько тонких моментов, касающихся хвостовика:
- если ширина воротного проема превышает 5,5 м, то хвостовик нужно делать не треугольной формы, а прямоугольной;
- при этом длину этой части воротных конструкций нужно делать в диапазоне 45-50% от размера ширина проема.
Слева хвостовик, незакрытый отделочным материалом
