Калитка своими руками: схема создания из металла, дерева, профиля и трубы для забора на дачном участке простой калитки (150 фото)

Типы ворот с калиткой

Если говорить о воротах с калиткой, то их существует два типа, а именно распашные и раздвижные. И те и другие можно сделать самостоятельно, но второй тип будет немного сложнее, так как для создания роликов могут потребоваться дополнительные навыки.

Расп-ные ворота

Строение с такими воротами потребует от вас тех же усилий, что и изготовление простой калитки из профилированной трубы. Все, что вам будет нужно, это рассчитать количество материалов, нарезать и сварить каркас и после этого установить конструкцию.

Разд-ные ворота

Этот тип ворот изготовить будет сложнее. Так как на их создание пойдет больше времени, материалов и ваших усилий. Любые отклонения в размерах недопустимы. Вам нужно будет также точно рассчитать массу всей конструкции, ведь от этого зависит то, какие вам нужны буду ролики.

Теперь вы знаете, как сварить калитку из профильной трубы. Так же вы знаете как сделать, чтобы она прослужила долго и радовала своих владельцев.

Как сделать в домашних условиях, изготовление, как прикрепить ковку, самодельные варианты

Далее представлены наглядные инструкции по самостоятельному производству кованых калиток разных видов.

• Каркас выполняется из профильной трубы 20х20 мм., продольные полосы из круглых прутьев диаметром 10 мм.
• Размеры изделия: высота — 140, ширина — 85 см.
• Осуществляется сборка каркаса.
• На самодельном станке холодной ковки выполняется гибка круглых прутков, длина которых составляет 1,5 м. Получившиеся элементы располагаются внутри рамы и прихватываются.
• Затем прихватываются вертикальные прутья.
• На ровной поверхности осуществляется итоговое приваривание.
• К изделию присоединяются петли, зазор между столбом и рамой составляет 5 мм., а также завесы.
• С противоположной стороны рамы крепятся проушины для навесного замка, а также самодельный шпингалет.
• Калитка окрашивается в зеленый цвет.

Кованые ворота и калитка с коричневым профнастилом и узором с завитками

• К каркасу калитку, который выкрашен в черный цвет и оснащен замком, прикручивается профнастил коричневого оттенка.
• В нижней части располагается асимметричный рисунок.

Особенности установки двери на воротах

Прорисовка схемы

Чтобы входная конструкция гармонично вписалась в окружающий ландшафт, необходимо предварительно сделать чертеж калитки. На нем следует изобразить точные габариты изделия, его внешний вид:

• форму (прямоугольную, арочную, трапециевидную);
• будет ли она сплошной (полностью зашитой профнастилом) или со вставками из других материалов, коваными элементами.

Эта схема позволит рассчитать и закупить все материалы, необходимые для сооружения входной конструкции, гармонично вписать ее в архитектурно-ландшафтный дизайн участка.

Установка столбов

Важный момент в сооружении калитки из профлиста своими руками — крепление опор. От их прочности, качества монтажа зависит ровность и надежность входной конструкции.

Материалом для изготовления стоек может послужить:

• металл. Для этого применяются профтрубы сечением 80х80 мм или их круглые аналоги, толщина стенок которых составляет 4 мм. Они отличаются простотой и легкостью монтажа — изделие всего лишь необходимо углубить в землю;
• кирпич/камень. Их чаще всего сооружают в том случае, если ограда участка выполнена из данных материалов. Кладка при этом осуществляется в 1,5 кирпича, а поскольку данные столбы довольно увесистые, то требуют заливки фундамента.

Учтите: металлические опоры обойдутся дешевле каменных/кирпичных. Они проще и легче в монтаже. Установки каменных/металлических столбов занимает много времени. Кроме того, конструкцию придется дополнительно укреплять металлической трубой, поскольку сама по себе кладка не обладает необходимой стойкостью к нагрузкам.

Чтобы калитка из профиля была надежной и не просела со временем необходимо правильно установить опоры. В каменистой почве их углубляют в землю на 0,7 м, в глинистой — ниже уровня ее промерзания, на 1,2 м.

Установка опор осуществляется в такой последовательности:

1. Выкапывают ямы необходимой глубины.
2. Их дно утрамбовывают слоем щебня.
3. Устанавливают столбы, выравнивая их по уровню.
4. Заливают стойки бетонной смесью.

Помните: бетон набирает прочность постепенно, поэтому от его заливки до навешивания калитки из профлиста должно пройти 6-10 дней.

Изготовление рамы

Как сделать калитку из профнастила? Сначала сооружают ее каркас. Применяются для этого профильные трубы сечением 40х40/60х30 мм. Их очищают от ржавчины, нарезают детали необходимых размеров, формируя окончания под углом 45° для удобства сборки конструкции.

Заготовки соединяют сварочными швами. Если полотно изделия будет габаритным, рекомендуется сделать 1-2 горизонтальные поперечины. После остывания сварочных швов их защищают.

Установка изделия

Калитка из металлопрофиля своими руками еще не завершена, но ее уже можно зафиксировать на столбах. Предварительно на опорах намечают места крепления петель и приваривают их.

Каркас двери размещают в проеме, поднимая на нужную высоту при помощи подкладных брусков. Производят его приварку. После проверки конструкции на открывания/закрывание, точечные швы заменяют сплошными. Стыки зачищают, грунтуют и покрывают краской.

Обшивка конструкции

В каркасе изделия следует закрепить профлист. Это действие осуществляется без сварки, а при помощи саморезов. Фиксация листа осуществляется через каждую волну.

Чтобы у вас получилась красивая калитка из профнастила, ее можно дополнительно декорировать. Для этого используются специальные кованые заготовки. Их раскладывают на полотне, формируя определенный узор, а затем прихватывают сваркой.

Рекомендация: если позволяют средства, изготовление двери из профлиста с ковкой лучше заказать у мастера. Он сможет украсить ее оригинальными авторскими элементами тонкой работы, которые невозможно изготовить заводским способом.

Изготовление калитки из профнастила приближается к завершению, остается только оснастить конструкцию замком и ручкой. Их устанавливают за 0,9 м от нижнего края изделия. Сначала намечают месторасположение замка и ручки. Под них болгаркой вырезают отверстия в полотне калитки, придавая им нужную форму при помощи напильника.

Затем делают отверстия для крепежных винтов. Место, где будет установлен замок, защищают, грунтуют и красят. После высыхания покрытия, проводят монтаж затвора, калитку занавешивают в проеме.

Намечают месторасположение ответной части замка в столбе и вырезают отверстие под нее. Дополнительно конструкцию можно оснастить защелкой.

Необходимое оборудование и инструменты

В процессе работы понадобятся:

1. Веревка, деревянные колышки, рулетка и уровень – для проведения разметки.
2. Лопата или садовый бур, трамбовка – для установки столбов.
3. Болгарка и круг по металлу – для резки металлопрофиля на подходящие по размеру сегменты.
4. Сварочный аппарат, электроды, защитная маска – для соединения деталей каркаса, крепежа готовой рамки к столбам.

   Фото: привариваем дверной проем калитки к закладным элементам столба

5. Шуруповерт с саморезами – для фиксации профнастила.
6. Щетка по металлу, шлифовальная машинка – для зачистки деталей от ржавчины, сварочных швов.
7. Кисть, валик или краскопульт – для покраски, грунтовки металлических элементов.

Пригодится молоток, дрель со сверлами по металлу. При бетонировании опор понадобится строительный миксер, чтобы ускорить замес раствора.

Рекомендуем ознакомиться: «Панели для имитации кирпичных столбов».

Определение размеров ворот

Принятая ширина распашных конструкций зависит от габаритных размеров автомобиля, который будет через них проезжать. К этому размеру необходимо прибавить 1200-1500 мм, чтобы упростить возможность въезда с поворотом со стороны улицы, или 800-900 мм, если перед воротами есть прямой подъездной участок дороги.

Кроме этого нужно учитывать ширину профилированного листа, что позволит сократить количество обрезков и металлических отходов при изготовлении ворот до минимума.

Габаритные размеры большинства моделей легковых автомобилей не превышают 2000 мм, в среднем это 1700-1900 мм. На основании этого можно сказать, что оптимальная ширина распашных ворот находится в пределах 4000-4500 мм с учетом габаритных размеров опорных столбов. Удобная для прохода людей ширина калитки обычно принимается равной 1200 мм.

Высота распашных ворот зависит от длины профилированного листа, которая в стандартном исполнении равна 2000 мм. При добавлении к этой величине зазора между створками и землей получаем высоту в пределах 2150-2250 мм. Приподнятое положение над поверхностью земли необходимо для возможности открытия при наличии наледи или снега зимой.

Чертеж ворот из профнастила.

Подбор материала

Внешний вид входной группы определяет выбор строительных материалов для опорных столбов и зашивки полотен. Можно сварить калитку из круглой трубы, но на нее неудобно крепить петли, а при соединении углов рамы возникают сложности. Квадратное сечение позволяет избежать подобных трудностей.

Внутреннее заполнение делают из сетки, художественной ковки, такая структура смотрится ажурно, приоткрывает обзор внутреннего пространства двора. Профнастил применяют чаще из-за богатого выбора цвета и рисунка под камень, дерево.

Для полотна используют ячеистый или монолитный поликарбонат, ставят сэндвич-панели. Иногда сочетают кованые элементы с деревянным заполнением.

Характеристики профтруб

Профильными называют трубы, сечение которых отличается от круглого, например, бывает овальное, прямоугольное, квадратное. Для калиток применяют два последних вида. Сырьем является низкоуглеродистая сталь (09Г2С или Ст3Сп). Есть варианты профтрубы из нержавейки.

Характеристики материала:

• прочность и долговечность;
• невысокая стоимость;
• небольшая масса.

Виды: глухие и прозрачные, с элементами и прочие

Существует большое количество видов кованых калиток. Представленные далее типы изделий помогут выбрать оптимальный вариант и воплотить его в металле:

глухие и прозрачные;

арочные и прямоугольные калитки, а также изделия нестандартных форм;

различные цветочные решения, наиболее популярны предметы, выполненные в черном колоре;

стиль предмета может быть самым разнообразным, изделия выполняются в современных и исторических направлениях;

Кованые ворота с калиткой в романском стиле. Фото Рейри

популярны двустворчатые конструкции, напоминающие ворота;

Двойная кованая калитка. Фото Ковка-Опт

решетчатые предметы возможно украсить разнообразными элементами.

Как сделать дверь в створках ворот

Можно сэкономить много сил и денег, если вмонтировать конструкцию двери в створку ворот. Однако это относится лишь к металлическим распашным изделиям. Дверь, установленную в раздвижные либо секционные ворота, очень сложно сделать самому.

Расположение калитки ближе к внутреннему краю створки

Пошаговая инструкция следующая:

1. Рядом находящуюся с дверью опору нужно сделать усиленной (профтруба 110х110х4 мм), забетонировать не меньше чем на 1,3 метра вне зависимости от глубины промерзания грунта.
2. Ширина калитки должна быть не больше половины длины створки ворот.
3. Рама делается с одним поперечным ребром жесткости и двумя диагональными.

Чертежи конструкций из металла и дерева

С деревянными конструкциями немного сложней: сделать дверной вход без потери жесткости конструкции не получится. Это возможно выполнить, только если створка ворот изготовлена из прочной (дорогостоящей) древесины.

Вид изнутри

Преимущества и недостатки деревянной калитки

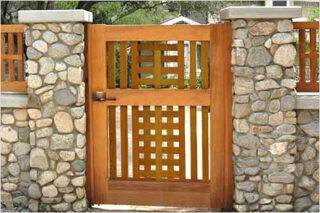

Деревянная калитка отлично сочетается с каменными конструкциями

Материал стоит недорого, приобрести его несложно, если речь идет о распространенных сортах древесины. Дорогие породы используют редко, в основном применяют хвойные разновидности.

Преимущества калитки для забора из дерева:

• небольшой вес конструкции, надежность и прочность;
• быстрое изготовление, простота сборки и обработки;
• экологическая безопасность для здоровья людей;
• отсутствие сложного оборудования при изготовлении.

К минусам относят недолговечность древесины по сравнению с другими материалами, т. к. она интенсивно впитывает воду. В итоге конструкция гниет, на поверхности и внутри размножаются микроорганизмы. Жучки нарушают целостность волокон, ослабляют прочность.

Сварка

Следующий этап – сварка изделия. Чтобы ваша дверь выглядела красиво, срежьте углы под наклоном в 45 градусов. А для того, чтобы вы отрезали все профильные трубы по размерам и калитка была ровной, работайте на ровной горизонтальной поверхности.

Профессионалы рекомендуют не сваривать весь каркас сразу, а прихватить все элементы сваркой. Затем проверить насколько ровное ваше сооружение и только потом приступать к сварке. Для большей прочности и устойчивости проваривают так называемые поперечины. Они должны быть параллельны нижней и верхней перекладине или располагаться по диагонали.

Не забывайте о замке. Если он врезной, то стоит приварить к каркасу коробку для его установки, а если навесной, то петли. Также нужно приварить поворотные петли, читать тут….

После сварки следует этап шлифовки. Болгаркой со шлифовальным кругом нужно зачистить все стыки сварки и убрать неровности на остальной поверхности каркаса из профильной трубы.

Крепление профилированного листа

В простых конструкциях профнастил монтируется с внешней стороны распашных ворот. Более сложный и тяжелый, но красивый и аккуратный вариант предусматривает обшивку с двух сторон. Накладка листов производится с обязательным перекрыванием соседних полотен на одну общую волну.

Закрепление осуществляется при помощи специальных кровельных саморезов под шестигранную биту с шайбой и резиновой прокладкой. При этом вкручивание крепежа производится не только в раму по периметру, но и во все горизонтальные и диагональные перемычки.

Крестообразные перемычки.

Рекомендуемый шаг между крепежными метизами — 80-100 мм. Вместо саморезов можно использовать заклепки с возможностью установки с одной стороны при помощи специального инструмента. Это обойдется дороже, но позволить избежать коррозии крепежа и возможного образования ржавых потеков со временем.

Конструкция строения

Калитки, как правило, делают распашными.

Калитка состоит из опор в виде столбов и дверной створки на каркасе, который фиксируется к стойкам с помощью навесов. Для закрывания врезают запоры, замки. Столбы выполняют из кирпича, делают стальные, железобетонные или деревянные. Внутрь монолитных и каменных опор вставляют закладные детали из толстого металла, уголка или прута, чтобы приваривать к ним раму калитки из профтрубы.

Дверь выполняют в виде отдельного прохода в заборе или совмещают с воротами. В этом случае каркас калитки размещают в одной из створок. Если перед двором проходит тротуар, открывание делают внутрь, чтобы не мешать пешеходам. При этом учитывают величину полотна, чтобы было расстояние для полного распахивания створки.

Распашная или раздвижная

Первый вариант относят к недорогим конструкциям, которые проще варить и монтировать. Такая калитка не требует устройства основания для установки направляющих балок, ей не нужен противовес и роликовые элементы. Распашную систему совмещают с воротами и экономят место перед въездом. Внизу полотно подрезают по высоте в местностях с большими снегопадами. Так на открывание не влияет образовавшийся сугроб.

Раздвижные схемы сложнее, т. к. направляющие прогоны чаще ставят внизу, для них требуется ровный фундамент. Есть варианты с устройством консольного передвижения полотна, при котором балку навешивают так, чтобы она не ограничивала высоту пролета, а ролики ставят внутрь каркаса створки. Автоматику ставят на распашные и раздвижные системы.

Сварка не любит спешки

Подготовка деталей металлической двери к сварочным работам

Для получения аккуратного каркаса нужно все детали перед сваркой соединить струбцинами или в разных местах прихватить сваркой. После этого следует снова произвести измерения по все параметрам.

Далее, желательно варить швы с небольшими остановками, чтобы они успевали остывать. Эта хитрость нужна для того, чтобы каркас не повело. Когда углы сварены и проверены на дефекты, можно приступать к привариванию ребер жесткости. Их количество и расположение зависит от размеров конструкции и материала обшивки. Последним этапом сварки можно считать приваривание петель на каркас калитки и на опорный столб. Этот процесс, как и все предыдущие, делается с обязательными измерениями и разметками.

По окончании всех сварочных работ нужно тщательно обработать все швы – удалить окалины, зачистить неровности, убедиться в аккуратности швов. Только после зачистки можно проводить защитные работы, такие как грунтовка и покраска.

Мы выяснили, как сделать калитку, осталось выяснить, как устанавливается калитка своими руками.

Особенности изготовления ворот из профлиста с калиткой своими руками

Ворота с калиткой из профилированного настила относятся к категории бюджетных моделей, а их самостоятельное изготовление не занимает слишком много времени и не требует большого расхода материалов

Важно грамотно произвести разметку и правильно подойти к вопросу выбора строительного материала. Для столбов берётся профильная сварная труба 80х80 мм, с толщиной стенки 3,0 мм. Опоры вкапываются ниже уровня глубины промерзания грунта, выставляются строго вертикально и заливаются стандартным бетонным раствором

Монтажные работы по установке ворот с калиткой производятся после того, как бетон наберёт примерно 50% уровня прочности

Опоры вкапываются ниже уровня глубины промерзания грунта, выставляются строго вертикально и заливаются стандартным бетонным раствором. Монтажные работы по установке ворот с калиткой производятся после того, как бетон наберёт примерно 50% уровня прочности.

Для создания створок и калитки используется профильная труба разного сечения, что определяется силой ветра и размерами воротного пролета. Оптимальным вариантом является сечение в 60х40 мм или 40х20 мм. Перед проведением всего объёма работ, включая нарезку на отрезки и сварку, поверхность металла нужно подготовить, сняв всю ржавчину при помощи болгарки с металлической щеткой. Затем выполняется обработка грунтовкой «Антиржавчина» и окрашивание.

Подготовительные работы и разработка чертежа

Понятно, что всякая работа начинается с подготовительных мероприятий. При строительстве, первое что необходимо выполнить – это разработать детальный чертеж. По нему можно будет рассчитать количество требуемого материала. За основу можно взять готовые проекты, которые есть на различных Интернет-ресурсах в свободном доступе, либо сделать свой, исходя из предпочтений

Важно выполнять замеры точно в миллиметрах, это позволит избежать ошибок при создании конструкции

Чертеж не только поможет произвести изготовление калитки из профильной трубы быстрее и проще, но и даст возможность сэкономить средства. Правильно разработанная схема ясно показывает, сколько материала уйдет на изготовление конструкции из профильной трубы, и не нужно будет покупать лишнее. Так же наличие подробной схемы сокращает время на изготовление калитки из профтрубы.

Далее можно посмотреть несколько вариантов схем для изготовления данной постройки. Они могут стать основой для будущего строения, к которой можно добавить свои детали. В этом вопросе все зависит от личных предпочтений, и чертеж может быть дополнен другими элементами.

Когда схематическая разработка калитки из профильной трубы сделана, следует подготовить металлический трубопрокат к работе. Если это не новые изделия, то их следует очистить от коррозийных образований шлифовочным диском.

Если это новые изделия без ржавчины, то перед тем, как сварить, их необходимо обезжирить простым растворителем, которым разбавляют краску.

Затем трубопрокат для калитки из профильной трубы режут кусками намеченной длины. Для входного отверстия прямоугольной формы металлический проф материал рекомендуют резать парами. Так заготовки для строения из профильной трубы будут иметь одинаковую длину.

Размеры и форма

Для сплошной калитки в качестве столбов берут профилированную трубу сечением 60*60*3 мм. При этом стенки лучше выбрать потолще, так как это скажется на долговечности конструкции. Для рамы обычно используется прямоугольная труба 40*20*2,5 мм. Прочности этой трубы достаточно для средних ветровых нагрузок. При небольших ветровых нагрузках можно стенку взять 2 мм, но варить будет сложнее. Все что тоньше 2,5-3 мм сваривать надо в особом режиме и это далеко не просто. Если ветра более сильные, можно или увеличить толщину стенки, или использовать прокат большего сечения: 40*30 или 40*40, даже 40*60.

Калитка — устройство, размеры

Высота калитки с верхней перекладиной обычно около двух метров, без перекладины — от 1,2 м. Низкие обычно делают во внутренних заборах, разграничивающих участок или в полупрозрачных невысоких оградах. Для глухих высоких заборов из профлиста, древесины, плоского шифера более характерна высота на уровне забора. Ширина калитки — минимальная 90 см, оптимальная 100-110 см. Эти размеры основаны из практических соображений, так как зимой или осенью проходить в верхней одежде в узкую калитку с шириной 70-75 см будет неудобно, а также будет трудно пронести при необходимости какие-то крупные вещи.

Ещё стоит поговорить о том, на какую глубину закапывать столбы. Стандартное решение — на 15-20 см ниже глубины промерзания. Исходя из этого значения и прибавив к нему высоту калитки, изготавливают опоры.

Дополнительные укосины увеличивают жесткость

Лопатой или при помощи бура в земле делают яму, на дно которой засыпают ведро щебня средней фракции. Потом устанавливается столб, выставляется вертикально, засыпается щебнем (можно битым кирпичом) и заливается бетонным раствором. Когда раствор наберет не менее 50% прочности (через 7 дней при температуре +20°C), можно крепить каркас калитки.

Подготовка к работе: не упуская из виду мелочей

• Скорость работ при самостоятельном исполнении во многом зависит от подготовительного этапа. На этой стадии составляется схема конструкции с нанесением габаритов, формы, крепления декоративных элементов, ручки, замка, петель, пр. Расчетные и пользовательские характеристики предусматривают общепринятый стандарт: ширина 100 см, высота 200 см. С этим размерами парусность конструкции не будет сказываться на физических характеристиках, как листа, так и металлического каркаса. Но если конкретная модель требует изменения стандарта в большую сторону, нужно придерживаться этих требований, усилив конструкцию калитки дополнительными элементами. При этом помните: точность разметки влияет на эксплуатационные свойства калитки.
• Опорами в самом простом доступном для начинающего строителя варианте могут служить профилированные трубы 60*60. Они фиксируются без фундамента, но в вырытых ямках должны прочно цементироваться бетоном.
• Понадобится равнополочный угол из металла 2,5-5,0 см, уголки, листы профилированного железа, крепеж (саморезы кровельные), петли, замок.
• Нужно иметь также грунтовочный состав по металлу, краску, цементно-песчаную смесь или готовый бетонный раствор.
• Самая простая модель калитки – рама, обшитая металлическим профилем с лицевой стороны. Можно усовершенствовать конструкцию, «упаковав» наполнение внутрь каркаса.

Кованая калитка – идеальный выбор

Металлические калитки ручной ковки часто являются настоящим произведением искусства. Такая калитка не будет стоять у ветхого забора.

Применению такого материала должен соответствовать как сам дом, так и ограда вокруг него. Эффектность кованой калитки и ее неповторимый вид подчеркивают изысканность выбора хозяев.

Положительными моментами, подчеркивающими ее эффективность, являются:

• надежность и прочность материала;
• долговечность при должном уходе, который заключается в регулярном смазывании петель и покраске металлических элементов;
• возможность сочетания металла с деревом, поликарбонатом, камнем;
• экологичность.

Из имеющихся недостатков выделяют высокую цену и большой вес конструкции. Монтаж и установку калитки, выполненной методом ковки, лучше поручить специалистам.

Иметь красивую и надежную калитку – мечта каждого хозяина. Ее можно воплотить в жизнь собственными руками. Помочь в этом может инструкция как сделать калитку, размещенная на различных строительных сайтах.

Навешивание на столбы

Дав бетону выстояться, приступают к установке и креплению уличной двери. Убирают распорки с лутки. Выставляют с помощью закладных положение калитки между столбов с соблюдением зазоров.

Снизу, для предотвращения затираний при провисании конструкции, делают зазор 100 мм. Это обеспечит вентиляцию двора и предотвратит от затирания. Проверяют правильность установки во всех плоскостях и приступают к сварке петель.

Пластины на ответной части петли располагают на столбе. Теперь следует приварить петли со всех сторон пластины. Убирают закладные детали и проверяем работу калитки. Она должна работать легко без задиров.
