Калитка для забора своими руками из металла: фото, изготовление, красивые эскизы, чертежи и схемы конструкции на видео

Стоимость

При изготовлении калитки стоимость состоит только из потраченных материалов.

Если рабочие инструменты имеются под рукой и не придется их закупать, то материал для калитки обойдется в 2,5 – 3 тысячи рублей.

Декоративные и функциональные детали не входят в эту стоимость.

Готовая калитка на заказ из профилированного листа стоит от 4,5 тысяч рублей. Профессиональная установка варьируется в районе 2,5 – 3 тысяч рублей.

Самостоятельное изготовление калитки или других сооружений из профилированного листа не требует высокого уровня мастерства.

Достаточно выстроить этапы работы, правильно составить чертежи и аккуратно их реализовать.

Облагораживание придомовой территории собственными руками – это не только экономия бюджета, но и полезный творческий процесс, который в итоге порождает результат для гордости хозяина дома.

Определение размеров ворот

Принятая ширина распашных конструкций зависит от габаритных размеров автомобиля, который будет через них проезжать. К этому размеру необходимо прибавить 1200-1500 мм, чтобы упростить возможность въезда с поворотом со стороны улицы, или 800-900 мм, если перед воротами есть прямой подъездной участок дороги.

Кроме этого нужно учитывать ширину профилированного листа, что позволит сократить количество обрезков и металлических отходов при изготовлении ворот до минимума.

Габаритные размеры большинства моделей легковых автомобилей не превышают 2000 мм, в среднем это 1700-1900 мм. На основании этого можно сказать, что оптимальная ширина распашных ворот находится в пределах 4000-4500 мм с учетом габаритных размеров опорных столбов. Удобная для прохода людей ширина калитки обычно принимается равной 1200 мм.

Высота распашных ворот зависит от длины профилированного листа, которая в стандартном исполнении равна 2000 мм. При добавлении к этой величине зазора между створками и землей получаем высоту в пределах 2150-2250 мм. Приподнятое положение над поверхностью земли необходимо для возможности открытия при наличии наледи или снега зимой.

Чертеж ворот из профнастила.

Чертеж и подготовка

Пример чертежа

На начальном этапе продумывают конструкцию, подбирают материалы и делают эскиз будущего изделия. На чертеже показывают расположение стоек в плане и делают схематическое изображение внешнего вида.

Информация, содержащаяся в эскизе и описании к нему:

размеры опор, материал изготовления;
глубина установки в почву с учетом промерзания и стояния грунтовой воды;
сечение профтрубы для сварки каркаса рамы, размеры полотна;
укрупненные узлы стыковки элементов;
описание метода открывания, необходимой фурнитуры.

Оптимальным решением будет калитка из профильной трубы 40 на 20 мм, но точное сечение профиля принимают с учетом нагрузки от заполнения и ширины пролета.

Размеры и форма

Высотой калитку делают по размеру ограды, иногда уменьшают на 15 – 20 см. Ширину принимают в диапазоне 0,9 – 1,2 м. Если делают раздвижную систему, при большой ширине створки выполняют деление на два полотна, которые сдвигаются в разные стороны. Большие размеры калитки утяжелят конструкцию, потребуют мощных петель.

Внутри каркаса вставляют диагональные подкосы, чтобы повысить жесткость и устойчивость к деформациям. Дополнительные детали увеличивают вес, что учитывают при выборе сечения и материала столбов. Диагонали располагают от центра к углам полотна и наоборот. Такие схемы отличаются красивым видом. В другом случае усилители ставят между противоположными углами или выполняют маленькие диагонали по углам рамы.

Фото красивых калиток

Сделать калитку не обычную, а красивую — это не так уж и сложно. И далеко не всегда для этого требуются дорогие материалы. Что всегда необходимо — это фантазия. Тогда даже велосипед, лопата, сучок или кирка — материал для эксклюзивного дизайна.

Для любимцев))
Для домов в современном стиле калитки нужны соответственные
Из самых разных материалов… даже из сучков
Древесина и кованные элементы — беспроигрышная комбинация
Главный компонент — фантазия
Трафарет изменяет даже самый простой забор
Сделать пару вырезов в досках… оригинальная деревянная калитка готова!
В гости к сказкам
Велосипед, колеса, лопата — все материалы для изготовления калиток
К забору из евроштакетника
Небольшой фрагмент — кот из фанеры
Оригинальный дизайн со стороны двора

Подготовка перед установкой

Для начала нужно установить опоры, на которых будет крепиться калитка. Существует несколько способов достичь этого:

заострить опору и забить её в грунт;
забить опору и частично забетонировать;
полностью забетонировать;
бутовать.

Изделие будет надёжно крепиться на столбах при любом способе установки, но вопрос в том, насколько долго. Если просто забить опору в грунт, то она расшатается уже спустя 2−3 года. Если частично забетонировать конструкцию, то продержится она таким образом 5−7 лет, но не больше.

В отличие от предыдущих вариантов, при бутовании опора не будет расшатываться, но всё равно из-за доступа влаги спустя несколько лет она перегниёт. Самый надёжный вариант — это бетонирование. При нём калитка может простоять более 10 лет. Конечно же, если ей будет обеспечен соответствующий уход.

Глубина, на которую нужно закапывать опоры, составляет в зависимости от типа грунта от полуметра до метра. Если грунт стабильный, например, из песка, то закопать можно и на полметра глубины, этого достаточно. Самым удобным вариантом, позволяющим сделать яму для установки опоры, является бур. В диаметре желательно, чтобы он был не менее 20 см. Это позволит оставить место для бетонирования.

Перед установкой опоры в яму необходимо обработать столбец антисептиком. Дополнительно нужно обработать смолой нижнюю часть во избежание попадания и впитывания влаги при бетонировании. Если такой возможности нет, то можно обмотать полиэтиленовой плёнкой. Во время заливки бетона нужно лопатой его трамбовать для того, чтобы избежать пустот в нём. При заливке бетона опору нужно постоянно держать на уровне, перпендикулярном земле. Для этого следует использовать строительный уровень. Расстояние между двумя столбцами должно быть от 1 м до 1,2 м.

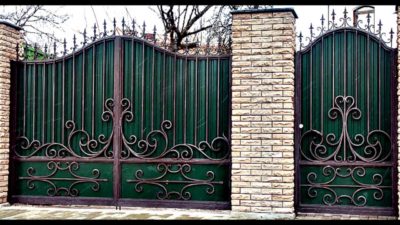

Примеры кованых калиток (фото)

Ковка украшает калитку в кирпичном ограждении

Белый профнастил подчеркивает изысканность ковки

Профнастил, имитирующий дерево

Патина превращает холодный металл в произведение искусства

Металл прекрасно сочетается с современным экстерьером дома

Створка на этапе создания

Элегантность и сдержанность ограждения подчеркивает изысканная ковка

Калитка, как главное украшение ограждения

Створка, как неотъемлемая часть забора из профнастила

Украшение ковкой верхней части забора, ворот и калитки

Ковка, делающая изысканным козырек над калиткой

Навес над калиткой своими руками

Профнастил становится изысканным благодаря ажурному металлу

Преобразить самый обычный профлист поможет ковка

Изысканный дизайн для входной группы

Коричневый цвет органично сочетается с коваными декоративными элементами

Створка, как произведение кузнечного искусства

Рисунок элементов может быть самым необычным

Яркое решение для дачи

Украшение створки и ворот изогнутым металлом

Массивная ковка на благородном зеленом фоне

Элегантная створка

Красный профнастил для яркого экстерьера дома

Элегантное сочетание металла, кирпича и металлопрофиля

Технология изготовления калитки из профнастила

Перед тем как делать калитку из металлопрофиля своими руками необходимо установить опорные элементы. Для этих целей используются столбы из ограждения. Если конструкция возводится с нуля, монтаж осуществляется в самостоятельном порядке.

Каркас калитки из профлиста

Для изготовления каркаса понадобятся навыки работы со сварочным аппаратом

Изготовление калитки из профнастила своими руками начинается с монтажа каркаса. Простым вариантом считается использование деревянной конструкции. Подберите брус размером 40х40 мм, но в данном случае в поперечном сечении не существует ограничений. Рамку также можно делать из обрезной доски 20х100 мм.

Перед сваркой разложите на ровной поверхности нарезанный профиль. При отсутствии бетонной площадки создайте плоскость – в противном случае рамка получится неправильной. В результате калитка будет неплотно прилегать к опорам, имея кособокий вид.

К раме приварите навесы. Если столбы заливались 2-3 дня назад, вторые части элементов можно сразу крепить к столбам. Обмотайте плёнкой места сварки во избежание попадания пыли.

Фурнитура

Собрав каркас, не приступайте к зашивке профнастилом – сначала приварите петли и металлические пластины для замка и ручек. Установите скобы под углом друг другу и прихватите сваркой, придерживаясь шва 10-20 мм. Расположение петлей обусловлено принципами надёжности после завершения монтажа. Такая установка предупреждает вандализм. Закрепите петли на расстоянии 25 см от краёв полотна.

Калитка из профилированного листа будет держаться даже на двух креплениях. Ручка и запор прикручивается к внешней трубе. В противном случае элементы будут плохо держаться на обшивке.

Установка калитки из профлиста

Калитка устанавливается между двумя опорными столбами

Простое изготовление калитки из профнастила позволяет уделить максимум времени на придание конструкции эстетичного вида. Не рекомендуется делать двойные створки. При отсутствии листа нужных размеров в одном магазине ищите материал в другой торговой точке, в т. ч. если дверь 2 метра в высоту.

Инструкция по установке калитки из профилированного листа:

Нанесите разметку на полотно, согласно схеме рамы и отрежьте лишнее. Если материал чуть шире, не стоит его резать, а оставить на притвор.
Закрепите по углам панели во избежание сдвига саморезами с шагом 25-30 см.
На косых участках профнастила достаточно закрутить по саморезу, чтобы они не сдвигались в центр створки.
Сделайте заранее разметку пластины под замок, а затем зафиксируйте её на каркас.
Допускается покраска рамы заранее, но это непринципиальный момент.
Навесьте полотно на столб и проверьте корректность работы запора. Все ошибки необходимо устранять сразу. Окантовку по нижней и верхней части можно делать уголками, которые идут в комплекте поставки. Прикрутите их саморезами.

Обшивка профилированным листом

После сварки профильную трубу нужно покрасить

После высыхания краски калитку из профильной трубы и профлиста следует зашить. Для этих целей используется профнастил марки «С» высотой волны 20 или 21 мм, толщиной 0,5-0,6 мм. Установка листа с меньшими параметрами не рекомендуется.

Профнастил крепится на кровельные саморезы или заклёпки. В некоторых случаях используются болты, но не рекомендуется их применять, т. к. они становятся источником коррозии. Фиксируются профильные листы по горизонтали через волну, по вертикали – в каждую поперечную балку.

Ковка позволит сделать внешний вид калитки красивым и придать экстерьеру аутентичности.

Создание створок

Выбираем ровную площадку, размером более чем 2 метра, куда уложим набросок створок, используя швеллер. Все элементы конструкции должны быть уложены на идеально ровную поверхность.
При помощи болгарки срезаем все лишние части, места среза зачищаем от заусенцев.
Готовые элементы нужно разложить на месте для сварки, состыковать их, проверить параллельность всех деталей.
Свариваем все элементы.
Когда рама готова, приставляем ее к опорам и отмечаем место для петель.
Привариваем петли к столбам и навешиваем на них каркас.

Совет! С наступлением зимнего сезона петли нужно смазывать маслом для долговечности конструкции.

Чтобы украсить профнастил коваными элементами, нужно расположить их на плоскости листа, согласно чертежу и закрепить сваркой. Сначала завариваются крупные элементы, а затем мелкие.
Обшиваем створки листами профнастила. Для этого обрезаем его до нужно размера. Закрепляем его на металлическом каркасе при помощи саморезов. Листы профнастила обязательно нужно устанавливать внахлест для надежности крепления.

Схема распашных ворот из профнастила

Когда ворота готовы, устанавливаем задвижку и упоры. В качестве упоров можно использовать кусок арматуры, который вставляется в проушины в корпусе ворот. А арматура в свою очередь вставляется в металлическую гильзу, вкопанную в землю.
Готовые ворота обезжиривают, наносят слой грунтовки, а затем покрывают краской.

Что такое профнастил

Не зря такие конструкции становятся все более популярными. Профнастил обладает рядом преимуществ:

листы профнастила покрыты антикоррозийным слоем, хорошо выдерживают различные погодные условия;
при правильной установке такие ворота прослужат около 50 лет;
простота монтажных работ, их очень легко крепить к готовым створкам;
презентабельный внешний вид. Профнастил выпускается огромным ассортиментом цветов и форм, всегда можно подобрать оригинальный вариант под ваш дизайн;
относительно невысокая стоимость.

Профнастил довольно легко монтировать

Но нельзя сказать, что такой материл для ворот идеален, у него есть и недостатки:

из-за небольшой толщины листы профнастила можно легко прорубить топором;
если поцарапать антикоррозийный слой, изделие быстро покроется ржавчиной;
при сильном механическом воздействии легко деформируются.

Марки профнастила

Перед тем как начать проектировку ворот и калитки для дома, необходимо определиться с выбором профнастила. Выделяют следующие марки:

«С» — имеет невысокий профиль, высотой от 7-21 (кроме С44). Предназначается для обустройства калиток, заборов.
«НС» — более прочный чем марка «С», за счет большой высоты ребра. Используется для создания стеновых ограждений.
«Н» — самый прочный вид профнастила. Из него делают навесы, козырьки, перекрытия.

Особенности установки двери на воротах

Прорисовка схемы

Чтобы входная конструкция гармонично вписалась в окружающий ландшафт, необходимо предварительно сделать чертеж калитки. На нем следует изобразить точные габариты изделия, его внешний вид:

форму (прямоугольную, арочную, трапециевидную);
будет ли она сплошной (полностью зашитой профнастилом) или со вставками из других материалов, коваными элементами.

Эта схема позволит рассчитать и закупить все материалы, необходимые для сооружения входной конструкции, гармонично вписать ее в архитектурно-ландшафтный дизайн участка.

Установка столбов

Важный момент в сооружении калитки из профлиста своими руками — крепление опор. От их прочности, качества монтажа зависит ровность и надежность входной конструкции.

Материалом для изготовления стоек может послужить:

металл. Для этого применяются профтрубы сечением 80х80 мм или их круглые аналоги, толщина стенок которых составляет 4 мм. Они отличаются простотой и легкостью монтажа — изделие всего лишь необходимо углубить в землю;
кирпич/камень. Их чаще всего сооружают в том случае, если ограда участка выполнена из данных материалов. Кладка при этом осуществляется в 1,5 кирпича, а поскольку данные столбы довольно увесистые, то требуют заливки фундамента.

Учтите: металлические опоры обойдутся дешевле каменных/кирпичных. Они проще и легче в монтаже. Установки каменных/металлических столбов занимает много времени. Кроме того, конструкцию придется дополнительно укреплять металлической трубой, поскольку сама по себе кладка не обладает необходимой стойкостью к нагрузкам.

Чтобы калитка из профиля была надежной и не просела со временем необходимо правильно установить опоры. В каменистой почве их углубляют в землю на 0,7 м, в глинистой — ниже уровня ее промерзания, на 1,2 м.

Установка опор осуществляется в такой последовательности:

Выкапывают ямы необходимой глубины.
Их дно утрамбовывают слоем щебня.
Устанавливают столбы, выравнивая их по уровню.
Заливают стойки бетонной смесью.

Помните: бетон набирает прочность постепенно, поэтому от его заливки до навешивания калитки из профлиста должно пройти 6-10 дней.

Изготовление рамы

Как сделать калитку из профнастила? Сначала сооружают ее каркас. Применяются для этого профильные трубы сечением 40х40/60х30 мм. Их очищают от ржавчины, нарезают детали необходимых размеров, формируя окончания под углом 45° для удобства сборки конструкции.

Заготовки соединяют сварочными швами. Если полотно изделия будет габаритным, рекомендуется сделать 1-2 горизонтальные поперечины. После остывания сварочных швов их защищают.

Установка изделия

Калитка из металлопрофиля своими руками еще не завершена, но ее уже можно зафиксировать на столбах. Предварительно на опорах намечают места крепления петель и приваривают их.

Каркас двери размещают в проеме, поднимая на нужную высоту при помощи подкладных брусков. Производят его приварку. После проверки конструкции на открывания/закрывание, точечные швы заменяют сплошными. Стыки зачищают, грунтуют и покрывают краской.

Обшивка конструкции

В каркасе изделия следует закрепить профлист. Это действие осуществляется без сварки, а при помощи саморезов. Фиксация листа осуществляется через каждую волну.

Чтобы у вас получилась красивая калитка из профнастила, ее можно дополнительно декорировать. Для этого используются специальные кованые заготовки. Их раскладывают на полотне, формируя определенный узор, а затем прихватывают сваркой.

Рекомендация: если позволяют средства, изготовление двери из профлиста с ковкой лучше заказать у мастера. Он сможет украсить ее оригинальными авторскими элементами тонкой работы, которые невозможно изготовить заводским способом.

Изготовление калитки из профнастила приближается к завершению, остается только оснастить конструкцию замком и ручкой. Их устанавливают за 0,9 м от нижнего края изделия. Сначала намечают месторасположение замка и ручки. Под них болгаркой вырезают отверстия в полотне калитки, придавая им нужную форму при помощи напильника.

Затем делают отверстия для крепежных винтов. Место, где будет установлен замок, защищают, грунтуют и красят. После высыхания покрытия, проводят монтаж затвора, калитку занавешивают в проеме.

Намечают месторасположение ответной части замка в столбе и вырезают отверстие под нее. Дополнительно конструкцию можно оснастить защелкой.

Кованая калитка: готовим инструменты

Опытные кузнецы дают волю своей фантазии, изготавливая подобные конструкции. Но многие владельцы загородной недвижимости задаются вопросом о том, можно ли сделать калитки кованые своими руками без помощи специалистов. Все реально. Рекомендуется простой процесс холодной ковки, который не требует особых навыков и специализированного оборудования.

Вам нужно иметь болгарку, которая понадобится для резки материала. Она пригодится и при шлифовке соединений и углов, очистке от ржавчины для покраски.

Не обойтись без аппарата электродуговой сварки. Он необходим для скрепления всех элементов. Подготовьте и приспособление для спирального скручивания (продольного и поперечного). Именно этот агрегат позволит скручивать спирали из прута, создавать рюши и узоры. Пригодится и пульверизатор с компрессором для того, чтобы осуществить грунтовку и покраску готового изделия. Это позволит не допустить появления разводов и потеков. Применять тиски вы будете для подгонки деталей, а также подготовьте мелкий инструмент (молоток, пассатижи, рулетку и т. д.).
