Чертеж калитки
Обычно калитку на даче делают с открыванием дверного полотна конструкции внутрь. Это требуется в качестве безопасности эксплуатации: отступая назад при открывании полотна двери, есть высокий риск испачкать грязью обувь или случайно выйти на дорогу.
Чертеж изделия из профилированного листа
Если входная конструкция будет открываться наружу, петли двери придется крепить на улице, это значительно облегчит злоумышленникам проникновение на участок. Если изделие по каким-то причинам можно сделать только с открытием наружу, нужно устанавливать на дверь противовзломные калиточные петли.
Чертеж для сборки ворот и калитки из профлиста своими силами
Ширина калитки берется из расчета не более 800–1100 мм. Сужать до 650–750 мм нежелательно: через этот входной проем будут проходить в верхней одежде. Если полотно будет широким, незакрытая калитка от сильного ветра при ударе об забор может повредиться.
Эскиз составных элементов
Расчет высоты калитки выполняется с учетом размера ограждения, но вертикальный параметр не должен составлять больше 2 метров. Создавая чертеж, также в расчет следует взять снег и обледенение ограждения. Между дверями и трубой, где находятся петли, нужно оставить расстояние 5 мм, до уровня земли – 90 мм, по оставшимся сторонам – 3 мм.
Схема монтажа деревянных ворот и калитки
Чтобы не устанавливать лишний опорный столб между одной из створок ворот и калиткой, ставят общую трубу: с одной части опоры приваривают калиточные петли, со второй – воротные. Общий столб, как правило, металлический, противоположная опора может быть деревянной.

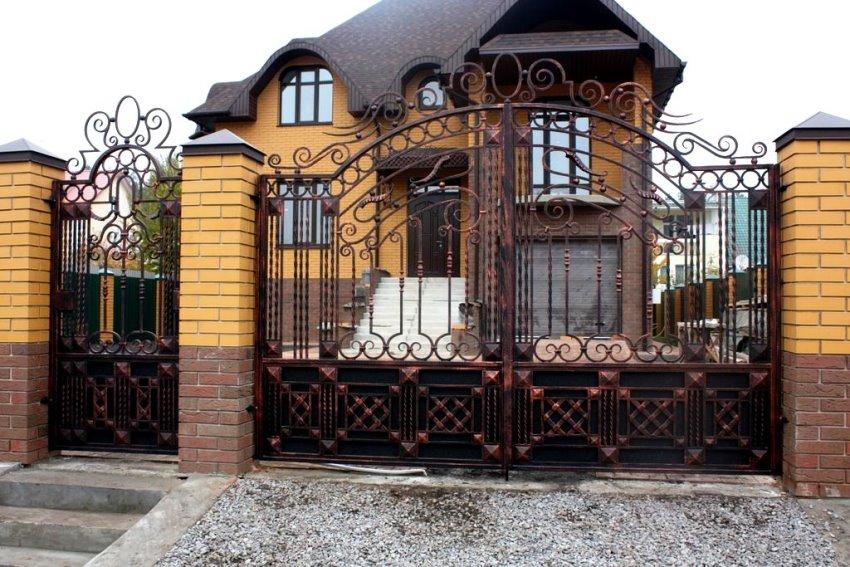

Пример кованой конструкции
Устанавливать столбы в виде залитой бетонным раствором трубы из асбестоцемента, как часто рекомендуют, нежелательно – опора получится хрупкой. Стойки ворот – это не сваи, на них воздействуют мгновенные динамические нагрузки. Без прочного основания опорные столбы, удерживающие конструкцию входной двери, быстро потрескаются.
Схема для формирования основных элементов своими руками
Дверные стойки чаще всего делаются в 1 кирпич. Для опоры ворот потребуется укладка в полтора кирпича, если створки до 1,5 м. Опоры с укладкой в 2 кирпича делаются, если ворота выше 1,5 м. Также при очень высоких строениях используется схема угловой порядовки трехрядной перевязки швов.
Достоинства и недостатки

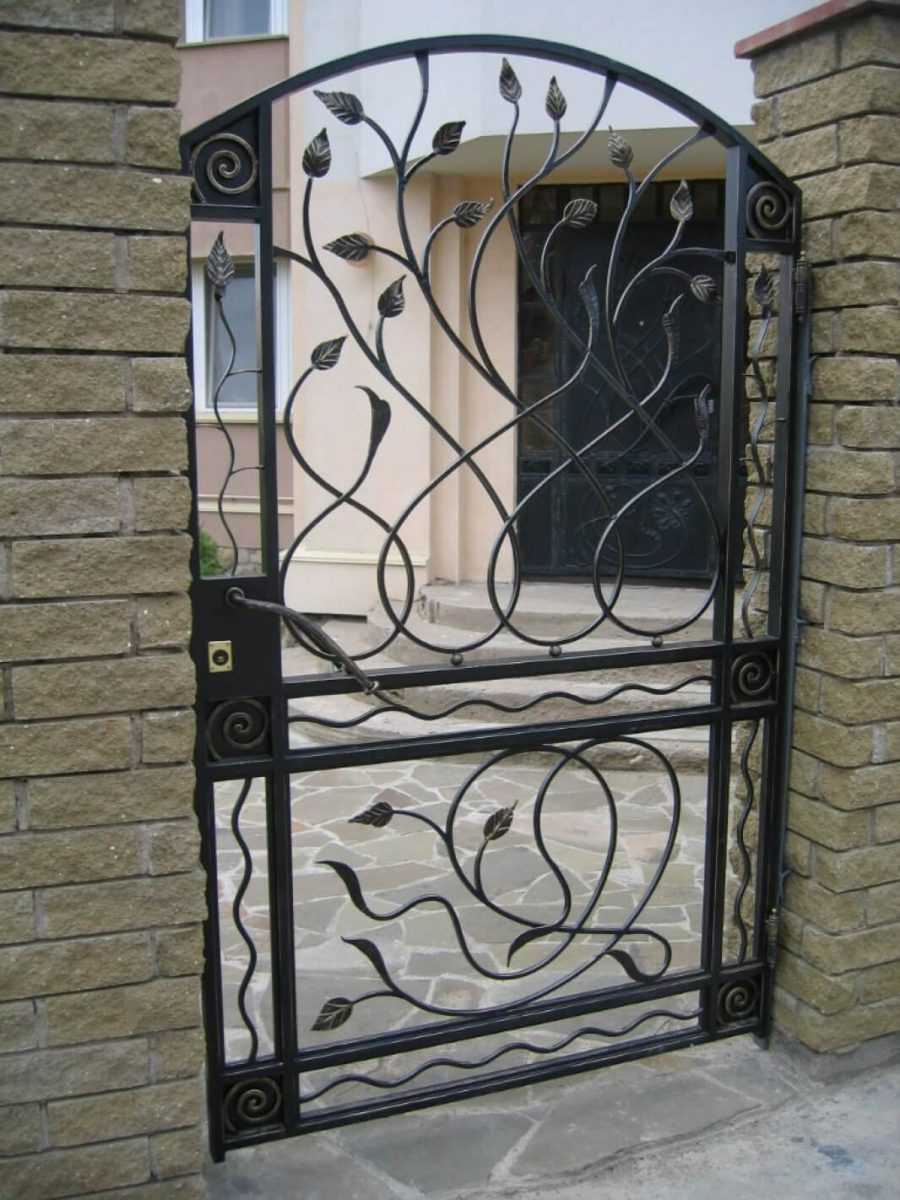

Достоинства кованых калиток:
- несмотря на обилие декоративных элементов, калитка полнофункциональна и способна выполнять все поставленные задачи;
- масса вариантов оформления;
- стиль оформления калитки подчеркивает статус владельца дома;
- прочность, долговечность изделия;
- простота в обслуживании, минимальный уход;
- ковка хорошо сочетается с другими материалами (древесина, листовой металл);
- возможность создавать полотна в любой стилистике, от традиционной до современной;
- кованую калитку можно изготовить своими руками, если есть хотя бы минимальный набор инструментов и условий.
Недостатки:
- покупка готовой калитки весьма дорогостоящее мероприятие;
- самостоятельное изготовление требует от владельца наличия навыков и опыта работы с инструментами;
- с увеличением художественной ценности полотна снижается его механическая прочность.

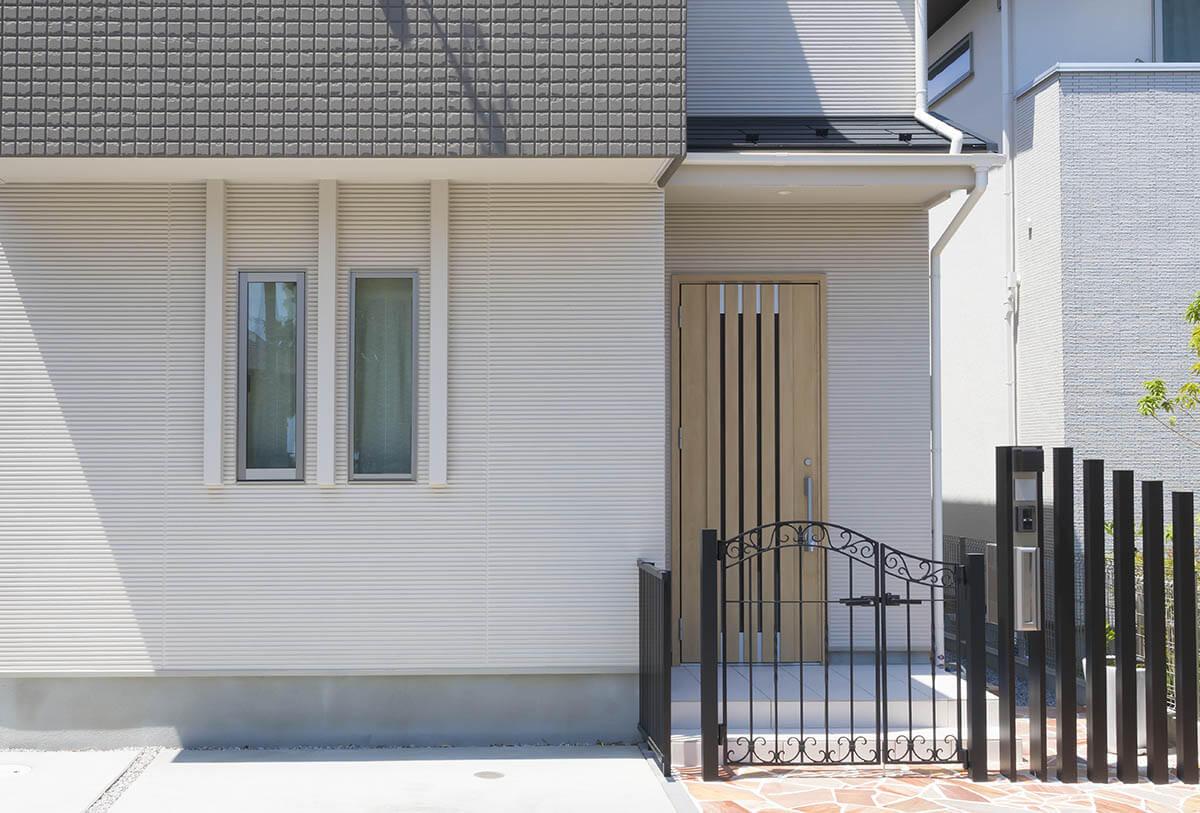

Просто, но со вкусом
Несмотря на некоторые недостатки, отношение пользователей к кованым калиткам традиционно положительное. Такое изделие олицетворяет солидность и достаток владельца дома, делает входную группу максимально привлекательной и респектабельной. Часто установка кованой калитки заставляет владельца производить массу других действий, подгоняя внешний вид остальных элементов усадьбы к ее уровню.
Пошаговая инструкция, как сделать калитку своими руками
Чтобы калитка для забора, изготовленная своими руками, была прочной и красивой, прослужила долго, нужно знать несколько важных правил.
Для установки опор подготовьте ямки на нужную глубину (она должна быть ниже уровня промерзания). Их можно сделать буром или выкопать лопатой вручную.
Установите столбы вертикально и засыпьте их гравием или щебнем. Тщательно утрамбуйте и залейте раствором бетона. Когда состав схватится, это произойдет не раньше, чем на 7-й день, можно навешивать калитку, она уже не перекосится.
Открытые края труб каркаса нужно заварить или закрыть заглушками, чтобы не затекала вода и не разрушала ворота. Можно подобрать пластиковые заглушки подходящие по размеру или залить силиконом.
Чтобы отрезанный кусок профлиста идеально подошел к калитке, не нужно его крепить намертво сразу. Лучше установить буквально на 4 самореза по периметру, выровнять, где нужно, подрезать, натянуть и уж потом, добившись идеальной посадки, крепить на постоянной основе.
Это были основные правила самостоятельного изготовления калиток. Далее можно подключать собственную фантазию и сноровку. Каждая самодельная калитка не похожа на другие, она отражает характер своего хозяина. В этом и есть ее прелесть.
Монтаж опор для ворот
Если земельный участок уже ограждён забором из металлических опорных столбов и калиткой, то петли для створок можно зафиксировать сваркой непосредственно на них. В случае с необходимостью монтажа отдельных опор следует выполнить ряд несложных действий.
- Металлические опоры обрабатываются грунтовкой и вскрываются краской.
- В соответствии с шириной ворот из профнастила вырываются две ямы 1,5 м глубины.
- На дне ямы обустраивается подушка из щебёнки и песка.
- Подготовленные опоры устанавливаются в ямы и фиксируются арматурой.
- Опоры выравниваются по отвесу и заливаются бетоном.
Установка петель выполняется только после того, как бетон полностью затвердеет.
Обустройство распашных ворот с калиткой
Самостоятельное строительство такого вида ворот с калиткой отличается простой и производится поэтапно:
- Сначала рисуют чертеж и определяют количество требуемых материалов.
- При использовании старых труб, их зачищают болгаркой и шлифовальным кругом, можно применить обычную наждачную бумагу.
- Если трубная продукция приобретена недавно и еще не проржавела, то ее обязательно обезжиривают, используя бензин или растворитель для красок. Также изделия можно покрасить.
- Разрезают и намечают приобретенные материалы. Если калитка будет иметь прямоугольную форму, то профтрубы нарезают попарно.
- Применяя ямобур, делают углубления для установки опорных столбов.
- Дно канавок засыпают щебнем, который станет для опор подобием подушки. Потом всю конструкцию бетонируют смесью из цемента, щебня и песка в пропорции 1:4:2. На затвердевание раствора отводят два дня.
- Дальше необходимо максимально точно выполнить сварку своими руками каркаса ворот из профильной трубы. Это требуется сделать таким образом, чтобы у конструкции все имеющиеся углы и диагонали получились одинаковыми по размеру.
- После нужно приварить петли к опорным столбам, а затем — к каркасу ворот.
- Когда завершена уборка последствий сварки, приступают к шлифовке поверхности, после чего ее обрабатывают грунтовкой и ждут, когда она высохнет.
- Наносят краску по металлу.
- К готовой раме прикрепляют саморезами профлисты. Их можно располагать с наружи или изнутри каркаса – это зависит от личных предпочтений хозяев участка. Если запланировано украшение калитки с использованием кованых элементов, тогда листы фиксируют исключительно изнутри каркаса ворот. Когда для отделки будут использоваться деревянные доски, то их предварительно покрывают лаком. Кованые изделия сваривают с каркасом ворот.
Обустройство деревянной калитки
При производстве деревянной калитки первостепенное значение имеет выбор материала. Следует выбрать пиломатериал из хвойных или лиственных пород. Стоит отметить, что лиственница – это самый долговечный древесный материал, поэтому если вас беспокоит продолжительность срока службы изделия, то выбирайте именно эту породу. Лучше купить готовый просушенный пиломатериал, который предварительно был простроган на рейсмусовом станке
Кроме того, важно, чтобы толщина деревянных заготовок была одинаковой
Схема изготовления и установки
Из инструментов вам точно пригодится столярный набор инструментов, а также уровень, шуруповерт, угольник и карандаш с кисточкой и веревкой. Затем вам следует определить конструкцию будущей калитки. Подумайте, какой она должна быть? Может быть, глухой или решетчатой, с подкосом или без него, полностью деревянной или деревянно-металлической?
Обыкновенная решетчатая калитка должна быть сделана из штакетника шириной 10 см. Он крепится двумя шурупами или гвоздями. Такой подход способствует укреплению изделия, из-за чего со временем оно не провиснет. Такие калитки практичные и легкие. Тут, как и в случае производства металлической калитки, конструкция крепится на опорные столбы. Рама состоит из двух перекладин, соединенных рейками обвязки. Чтобы сделать калитку более жесткой в раме предусмотрена установка подкоса. Готовая рама крепится к столбу при помощи петель. Защелка предотвращает самопроизвольное открывание калитки.
Раму, служащую в качестве основы, можно соединить либо при помощи металло-зубчатых пластин, либо в шип. Разумеется, что соединение в шип более прочное. Оно закрытое и держится благодаря склеиванию. Стоит отметить, что шип должен входить в паз с трудом. Наилучшим клеем для скрепления рамы будет обычный ПВА. После завершения изготовления рамы проверьте ее на пропорциональность и ровность. Ее углы должны быть ровно 90°. Кроме того, что соединение будет зафиксировано клеем, упрочните его шурупами. Диагонали рамы должны быть идентичными, если это так, то вы достигли успеха в работе.
Если вы решили соединить раму металло-зубчатыми пластинами, то вбейте их в рейки. Это соединение делается проще, чем в шип и впоследствии выдерживает достаточно высокие нагрузки.
Схема изготовления деревянной калитки
Когда вы установите калитку к опорным столбам, выровняйте ее по вертикали и горизонтали. Что касается фурнитуры, то вам может понадобиться:
- двусторонняя петля,
- автоматическая защелка,
- накладная петля,
- задвижка,
- ручная защелка,
- накидной запор,
- щеколда с кольцом.
Фурнитура
Краска для калитки должна быть устойчива к перепадам температур и выпадению осадков. Все детали должны быть предварительно обработаны антисептиком. Лучше всего подходят универсальные типы грунтовки, такие как: пентафталевые, глифталевые и для непрозрачных покрытий. Предварительно поверхность калитки следует тщательно отшлифовать, чтобы ликвидировать все изъяны.
Может быть, вам помогли советы, изложенные в статье? Что именно вам удалось применить? Или вы имеете опыт изготовления калиток? Какие методы используете в производстве этого изделия? Пишите комментарии к статье!
Опоры для калитки
Чтобы калитка стояла ровно, а не перекашивалась в грунте, необходимо устройство опорных столбов. Для них используют круглые полые трубы или толстостенный профиль. Последний более удобен, так как к опорам будет привариваться замок, петли, а к круглому основанию его приваривать неудобно.
Для деревянных дверей можно брать деревянные столбы. Однако нужно учитывать, что древесина в земле рано или поздно сгниет, и стараться отдавать предпочтение металлу.
Вопрос, как глубоко следует вкапывать столбы, решается следующим образом: все зависит от степени промерзания грунта. Из-за этой особенности грунт «гуляет», пучится по весне, и дверцу может перекосить. Чтобы этого не случилось, опоры вкапывают ниже уровня промерзания грунта на 15-20 см.
Самый долговечный и прочный вариант — это столбы из кирпичной кладки, к которым закреплена металлическая рама, каркас для калитки.
Разные калиточные разности
Порталы калиток
Портал
Портал калитки совсем не обязательно пергола, она только в последнее время вошла в моду. Чаще всего над калиткой делают навес (козырек) от дождя, слева на рис. Лишнего места снаружи (которое уже не собственность хозяина) он не требует, но гостю удобно, и есть причина уважать владельца. По старым правилам гостеприимства считалось хорошим тоном, если портал-навес калитки выведен наружу не менее чем на 3-4 фута (ок. 0,9-1,2 м). Внутрь – сколько угодно, хоть сплошным тоннелем до крыльца.
Вторая разновидность калиточных порталов – конструктивно-технологические. Такие призваны прежде всего обеспечить прочность капитального каменного забора, справа там же. Снабдить капитальный портал калитки навесом никем, нигде и никак не возбраняется.
Калитка из сетки
Калитка из сетки
Заборы с воротами и калитками из сетки не весьма эстетичны, ничего от взгляда не загораживают, но недороги, технологически не сложны, мало трудоемки и более прочих ремонтопригодны. Поэтому ими чаще всего ограждают хоздворы, помещения для продуктивных домашних животных и т.п. Для обшивки ограждения используют преимущественно сетку Рабица как более технологичную и прочную.
Особенность створок ворот и калиток из сетки в том, что обшивка, с одной стороны, сама никакой нагрузки нести не способна; с другой – что свободно продувается и ветровых нагрузок дает очень мало. Поэтому каркасы створок можно делать из уголка от 40х40 для калитки и от 60х60 для ворот. Но в обоих случаях усиление должно быть в виде хотя бы 1-й полной диагональной связи, как в калитке на раме из круглой трубы, из того же уголка, см. рис. Воротные столбы – круглая труба от 100 мм диаметром или квадратная от 60х60х3.

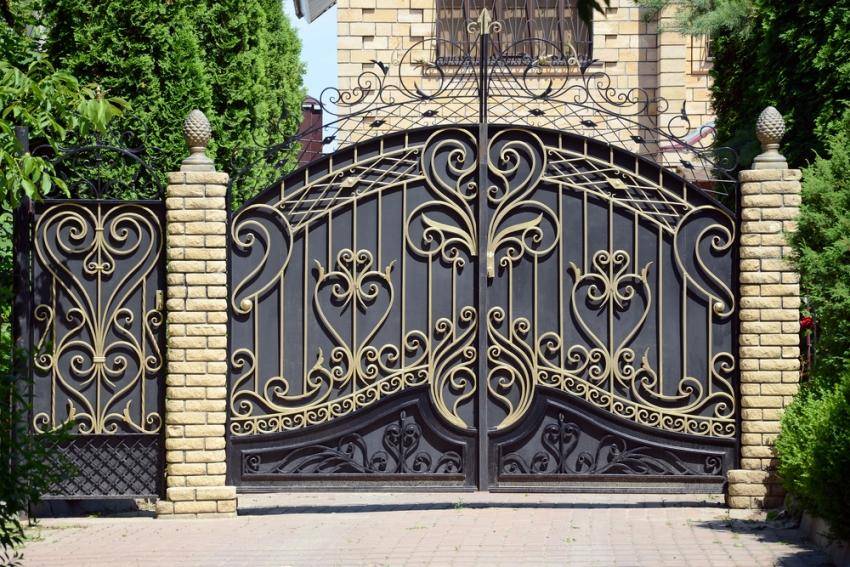

Кованые калитки
Хорошая калитка ручной ковки на заказ, слева на рис., обойдется по теперешним ценам вряд ли дешевле 35-40 тыс. руб. И тем не менее, кованая калитка, причем уникальная, для домохозяина среднего достатка может оказаться вовсе не такой уж недоступной роскошью.
Калитка кованая и калитки с накладными коваными элементами
Из ленивых кузнецы не получаются. Кузнечных дел мастера в свободное время понемногу куют из остатков и обрезков вензеля, цветы и т.п. на продажу. Большая работа то ли будет, то ли нет, а мелкие кованые декоративные элементы всегда найдут сбыт. Вот их-то и можно приобрести по достаточно приемлемым ценам. Есть в продаже и декор для ворот с калитками, кованый (точнее – штампованный) в производственных условиях, но такие изделия однотипные все одинаковы, а ручная работа есть ручная работа.
Калитка, обшитая самым что ни на есть утилитарным гладким стальным листом, с наложенной на нее штучной ковкой, приобретает совсем иной вид, в центре на рис. Особенно хорошо сочетается ковка с деревом. Взгляните, что справа на рис. Для придания респектабельности совсем непритязательной штакетной калитке на Z-каркасе достаточно всего 3-х небольших кованых деталей. Вот уж действительно, дешево и сердито.
А для тех, кто хочет непременно все делать своими руками, также есть вариант: имитация кованых изделий из листовой и профильной стали без кузни и кузнечного умения. Изделия выходят тоже уникальными, т.к. изготавливаются вручную. Покрашенные кузнечной патиной, их можно отличить от настоящих кованых, только промерив точно в нескольких местах толщину металла. Как это сделать самому? См. ролик:
Установка калитки из профнастила
Особенности установки констуркции
Если забор уже установлен, а тем более из камня, кирпича, пеноблоков, бетона и т.п. возникает вопрос установки петель для калитки (см. Виды дверных петель: рассмотрим подробно). Такие петли привариваются электрической сваркой к закладным металлическим деталям в каменных столбах.
Способы крепления опорных столбов
- Бетонирование
- Засыпка гравийно-песчаной смесью с утрамбовыванием
Виды установки:
- В заборе из профнастила
- В каменном или кирпичном заборе
- В других видах заборов
Монтаж калитки своими руками не трудный. Она легко устанавливается в любом виде забора. Установка не требует специальных строительных знаний.
Закладная деталь в кирпичной кладке
Данные детали потому и называются так: их закладывают во время строительства каменных столбов в кладку. Это, как правило, стальные пластины со штырями. Если столбы уже построены, и необходимо установить калитку, то в кладку вбивают зазубренные кованые металлические штыри, а к ним уже приваривают пластины.
Калитка в кирпичных столбах
Если столбы бетонные, то в материале сверлят отверстия, в которые вбивают зазубренные штыри, а потом уже к ним приваривают закладные детали.
Бетонирование столбов производят бетоном марки М200. Для того чтобы получить бетон марки М200 необходимо смешать цемент 400, песок и щебень в пропорции Ц1: П 2,8 : Щ 4,8.
Например, если в мешке цемент М400, то бетона марки М200 получится Ц 50: П 140: Щ 240 = 430 кг. За основание для расчета взято один мешок цемента весом 50 кг.
Кирпичные столбы
Инструменты для работы
Для изготовления калитки из профнастила своими руками потребуется немного:
- Строительный угольник (все углы должны иметь ровно 90ᵒ)
- Электросварка (если каркас металлический, понадобится )
- Отвес или уровень (для выставления столбов)
- Садовый бур и лопата (для того чтобы сделать ямки)
- Аккумуляторная дрель и шуруповерт (для сверления отверстий в каркасе и вкручивания саморезов)
- Сверло диаметром 3,8-4 мм и насадка под болт на 10 (головка самореза);
- Угловая шлифовальная машина с обрезным диском (в крайнем случае – ножовка по металлу);
- Электросварка;
- Метрическая рулетка, чертилка, маркер, мел.
Монтаж калитки из профнастила
Для того чтобы сделать забор из профнастила своими руками с калиткой, необходимо подготовить определенное количество материалов. Следует иметь в виду то, что высота забора равняется ширине листа профнастила. Кроме того необходимо взять в расчет расстояние от земли до забора. Оно равняется 50 мм. Ширина листов, так же как и высота бывает разная.
Сняв все размеры в натуре на местности необходимо спроектировать забор, калитку и ворота. В заборе рассчитывается кратное количество листов. Как правило, расстояние между столбами выбирают 2.5 м.
Рассчитав необходимое количество материалов, а это:
- Столбы
- Профнастил
- Уголок или квадрат
- Цемент
- Песок
- Щебень
- Электроды
- Петли
- Замки для калитки
- Саморезы
Приступают к разработке чертежей калитки и забора. Делают детальный чертеж одной секции забора и калитки. Для того чтобы облегчить себе работу можно найти достаточное количество разнообразных проектов калиток и заборов в интернете с детальными размерами и приспособить их к своему случаю.
Примерные виды чертежей калитки и ворот
Монтажный чертеж
На схеме показано монтаж калитки и ворот из профнастила со справочными размерами
Следует обратить внимание на глубину закладки столбов для ворот. Чем большая ширина ворот, тем глубина закладки столбов ниже
Калитка и ворота бетонируются в сборе и выставляются сразу во всех плоскостях вертикально
Калитка и ворота бетонируются в сборе и выставляются сразу во всех плоскостях вертикально.
Необходимо предусмотреть зазоры между створками ворот или калитки и притворным столбом примерно 8-10 мм. Не следует спешить открывать калитку или ворота раньше времени. Фактически бетон твердеет 28 дней, но эксплуатировать ворота или калитку можно уже через 14 суток.
Рабочий сборочный чертеж
Проанализировав данные чертежи, можно сложить для себя представление о количестве необходимых материалов и размерах будущего изделия.
