Пошаговая инструкция, как правильно собрать дверь-гармошку

Советы

• Имейте в виду, что вблизи установки пенала для раздвижных дверей, как правило, отсутствуют розетки и выключатели. Если они все-таки нужны на стене, предусмотрите их установку до того, как будете делать пенал. В готовых изделиях место для проводки и розеток (или выключателей), как правило, отсутствует. Но ищите, уже есть производители, которые предусматривают и такие варианты.
• Дверь раздвижная может быть выше стандартной распашной.
• Для того, чтобы повысить звукоизоляцию, используйте уплотнители.
• Если делаете дверь в новостройке, не забудьте предусмотреть, как будет расположен готовый пол, чтобы учесть это при расчетах.
• Для монтажа готового пенала используется пена, у которой понижен коэффициент расширения (она почти не расширяется)
• Покупая готовый пенал, выясняйте, в какой материал он монтируется (гипсокартон, кирпич, бетон и т. д.)
• Используйте при работе отвес, он более точно покажет место, после установки верхнего профиля (или бруса), где должен располагаться нижний направляющий рельс.
• Чтобы в системе нигде не открутился и не разболтался крепеж, все винты регулировки нужно закрепить по принципу контргайки, нанося на резьбу крепежа клей или герметик.
• Перед тем, как вставить ролики в верхнюю направляющую, тщательно продуйте ее, чтобы мелкий сор, стружка, окалина не могли испортить их ход.

• https://sprb.by/remont/141-ustanovka-dverey-garmoshka-svoimi-rukami.html
• https://sprb.by/remont/1373-kak-samomu-ustanovit-razdvizhnye-dveri.html
• https://diy.obi.ru/articles/skladnaya-dver-oblast-primeneniya-mehanizm-ystanovka-svoimi-rykami-20331/
• http://lenpas.ru/stati/ustanovka-skladnoj-dveri-garmoshki-svoimi-rukami.html

На что нужно обратить внимание при изготовлении своими руками

Чтобы правильно сделать дверь-книжку своими руками, необходимо учесть ряд нюансов. Главный из них состоит в том, что каждая створка имеет 2-3 элемента. Для складывания створок используется шарнирный механизм. Перемещение полотен происходит за счет элементов стандартной раздвижной системы.

Фиксация створок происходит в верхней части конструкции. Проводится укладка бегунка в направляющей, который закрепляется с двух сторон (к створке и ролику).

Для больших размеров дверного проема лучше воспользоваться конструкцией, которая оборудована левосторонними и правосторонними створками. Так сократится нагрузка на всю систему, а также упростится процесс движения полотен.

При создании тяжелых дверей лучше осуществить монтаж усиленной подвесной двери. Использование такой конструкции выдерживает максимальные нагрузки.

Как сделать полотна

После замеров проема проводится сборка полотен. Для их изготовления применяются отдельные секции материала. Из приготовленной древесины вырезается прямоугольник, по размерам совпадающий с габаритами проема.

https://youtube.com/watch?v=Nbh3acogWV0

Созданная заготовка делится на несколько частей, которые могут быть как разными, так и одинаковыми. Поверхность полотен обрабатывается наждачной бумагой и очищается мягкой тряпкой от пыли.

Проводится приклеивание пластмассовой кромки к торцевой части створок. Для более плотного соприкосновения кромку укатывают валиком из резины. Спустя сутки после полного высыхания клея осуществляется крепление фурнитуры книжки.

Для навешивания складной двери книжки своими руками следует воспользоваться стандартными петлями. Осуществляется крепление навесов на полотна, а петель — на блок. Для обеспечения равномерной нагрузки устанавливается не менее 4 петель.

Если заготовки из древесины нет, то для изготовления дверных полотен пользуются брусом и панелями МДФ. Из бруса делается каркас. Брус распиливается. Смежные стойки соединяются с помощью шкантов, на которые наносится клей. Из бруса делаются и ребра жесткости.

После чего берутся панели МДФ. Они разрезаются на заготовки необходимого раз мера, которые соединяются с брусом. После чего панели ламинируются, окрашиваются или покрываются шпоном (все зависит от личных предпочтений).

Как правильно выбрать механизмы для крепления

Выбор качественных механизмов для крепления — залог правильной установки дверей-книжки. Приобретаемая фурнитура должна отличаться повышенной надежность и быть удобной.

Рекомендуется воспользоваться фурнитурой, которая будет максимально прилегать к полотну. Только так можно предотвратить повреждение стены или смежной двери.

Использование доводчиков, с помощью которых книжка плавно закрывается, целесообразно при монтаже большой двери.

Подготовка дверного проема

• Проем очищается: убирается старая дверная коробка, очищаются щели, заделываются строительной смесью для выравнивания, и шпаклюются.
• Замеряется параметры: высота и ширина проема.
• Тщательно выравнивается пол – вне зависимости от того какая система выбрана, для бесшумного и плавного скольжения пол должен быть совершенно ровным.

Дверь-гармошка: установка

Собрать изделие не так уж сложно и своими руками, нужно лишь соблюдать аккуратность и последовательность сборки.

1. В проеме крепится верхняя направляющая. Если ширина последней превосходит величину проема, то лишнее обрезается, и при необходимости производятся новые отверстия для крепежа.
2. Определяется, в какую сторону будет складываться полотно. На противоположной от нее стороне направляющей производится установка защелки. В нее вводится ось замковой панели, а в паз направляющей – бегунок.
3. Верхняя ось крепится к замковой панели. Если производителем отверстие не предусмотрено, следует выстрелить его. Та же операция производится с нижней осью. В итоге замковый элемент должен занять строго вертикальное положение.
4. В нижней части проема относительно положения панели закрепляется приемная пластина.
5. В верхней части последнего замыкающего элемента высверливается отверстие под бегунок, если его там нет.
6. Оси устанавливаются на каждую вторую панель. Если производителем отверстия не предусмотрены, следует сделать их самостоятельно и своими руками закрепить.
7. Панели размещаются рядом в той последовательности, в какой они будут размещаться в готовой конструкции. Отмечаются места для петель – по три штуки на равном расстоянии друг от друга. Затем элементы соединяются: при этом между ними должен оставаться зазор в 3 мм.
8. На замковой панели монтируется дверная ручка.

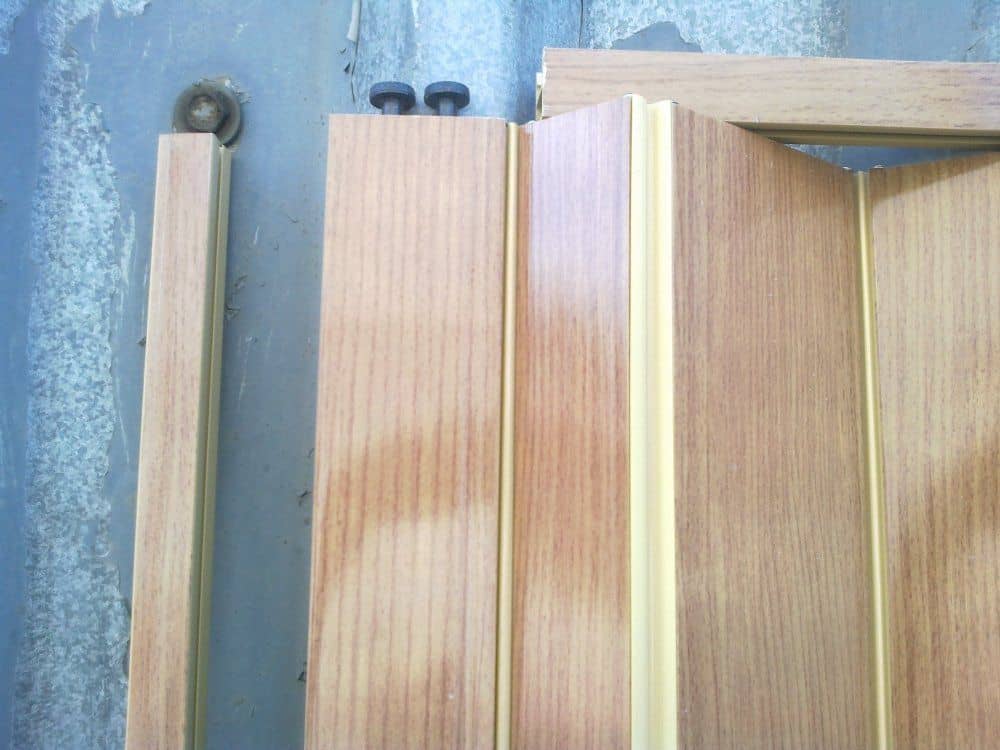

9. Полотно в сложенном состоянии поднимается, металлические оси вводятся в посадочные пластины.
10. При ширине проема больше метра, рекомендуется установить систему с двумя направляющими. В этом случае ролики монтируются на нижней части изделия.

На видео процесс установки двери-гармошки представлен более подробно.

Для защиты помещения, или разделения его на зоны, часто используются современные конструкции, одной из которых является дверь гармошка. Она особенно удобна, когда трудно вписать в габариты дома стандартную распашную конструкцию. Статья предлагает познакомиться, какие бывают двери гармошка, как установить их самостоятельно.

Складные двери гармошка — это скорее жесткая штора. Такие изделия, имея ряд достоинств, отличаются большим количеством недостатков.

Основные особенности конструкций объединены в таблицу:

Виды дверей гармошек

Изделия могут отличаться по материалу изготовления и некоторым особенностям конструкции.

Они бывают:

Глухие. Для их изготовления используется цельный массив любого непрозрачного материала.

Со стеклянными вставками . Такие двери гармошка имеют более эстетичный вид, но и меньшую прочность, что уменьшает их эксплуатационный срок.

Из пластика . Чаще всего, это не слишком долговечные изделия. Помимо самого полотна, изготовленного из пластика, из такого же материала делаются и многие элементы фурнитуры, которая так же не отличается большим сроком службы.

Из дерева. Это более долговечные конструкции. У них отсутствуют детали из пластика, а наиболее изнашиваемые элементы изготавливаются из металла.

Двери гармошка могут иметь разное количество складывающихся фрагментов, что зависит от габаритов проема.

Конструкция двери гармошки

Установка двери гармошка своими руками, начинается с ознакомлением с ее конструкцией.

На схеме видно, что изделие состоит из:

• Верхней направляющей – поз. 1в.
• Двух боковых направляющих: левой – поз. 1а и правой – поз. 1б.
• Двух полупанелей: правой и левой – поз. 3.
• Основных панелей – поз. 5.
• Соединительного шарнира – поз. 4.
• Стыковочной рейки – поз. 2.
• Панели с замком – поз. 6.
• Бегунков – поз. 7, предназначенных для перемещения полотна двери.
• Стопоров – поз. 8, для фиксации дверного полотна.
• Саморезы – поз. 11, для крепления направляющей рейки.
• Ручки – поз. 9, для закрывания двери.
• Защелки – поз. 10.

Преимущества и недостатки дверей гармошек

Складные двери гармошка — это скорее жесткая штора. Такие изделия, имея ряд достоинств, отличаются большим количеством недостатков.

Основные особенности конструкций объединены в таблицу:

Преимущества	Недостатки
Значительная экономия пространства. Для открывания проема достаточно до 150 мм свободно пространства перед дверью, для распашной конструкции — радиусом, минимум 600 мм. Простая установка. Небольшая цена.	Практически отсутствует звукоизоляция. Не удерживает запахи из других помещений. Короткий срок службы. Это объясняется наличием большого количества подвижных элементов и разной фурнитуры, которые могут ломаться. Такие конструкции достаточно часто заклинивают. Они не обеспечивают человеку в отдельном помещении тишину и покой.

Виды дверей гармошек

Изделия могут отличаться по материалу изготовления и некоторым особенностям конструкции.

Они бывают:

Глухие. Для их изготовления используется цельный массив любого непрозрачного материала.

Глухие двери гармошка

Со стеклянными вставками. Такие двери гармошка имеют более эстетичный вид, но и меньшую прочность, что уменьшает их эксплуатационный срок.

Стеклянные вставки в дверях

Из пластика. Чаще всего, это не слишком долговечные изделия. Помимо самого полотна, изготовленного из пластика, из такого же материала делаются и многие элементы фурнитуры, которая так же не отличается большим сроком службы.

Двери гармошка из пластика

Из дерева. Это более долговечные конструкции. У них отсутствуют детали из пластика, а наиболее изнашиваемые элементы изготавливаются из металла.

Деревянные двери гармошка

Двери гармошка могут иметь разное количество складывающихся фрагментов, что зависит от габаритов проема.

Конструкция двери гармошки

Схема сборки двери гармошки

Установка двери гармошка своими руками, начинается с ознакомлением с ее конструкцией.

На схеме видно, что изделие состоит из:

• Верхней направляющей – поз. 1в.
• Двух боковых направляющих: левой – поз. 1а и правой – поз. 1б.
• Двух полупанелей: правой и левой – поз. 3.
• Основных панелей – поз. 5.
• Соединительного шарнира – поз. 4.
• Стыковочной рейки – поз. 2.
• Панели с замком – поз. 6.
• Бегунков – поз. 7, предназначенных для перемещения полотна двери.
• Стопоров – поз. 8, для фиксации дверного полотна.
• Саморезы – поз. 11, для крепления направляющей рейки.
• Ручки – поз. 9, для закрывания двери.
• Защелки – поз. 10.

Особенности дверей

Существенная экономия пространства. Довольно часто при расстановке мебели приходится ориентироваться на расположение дверных проемов. Рядом с ними невозможно поставить так нужный шкаф или для удобства – диван, повесить полку или картину. Причина – это будет мешать открыванию двери. Если речь идет о «гармошке», то такой проблемы не существует.
Возможность отделки стен всеми материалами, без ограничений. Резко открывающаяся дверь часто своей ручкой повреждает облицовку поверхности: пробивает (например, пластиковые панели) или просто царапает. Конструкция складной двери исключает такие «неприятности» в принципе.
Бесшумность. «Гармошка» плавно скользит по направляющим, поэтому не слышно привычного многим скрипа открывающейся двери.
Безопасность. В семьях, где растут малыши, довольно нередки случаи, когда они умудряются прищемить себе палец. Да и не каждую дверь ребенок в состоянии открыть. В этом плане раздвижные модели идеальны.
Надежность в эксплуатации. Открывающимся дверям присущи довольно распространенные недостатки. Например, «провис», «перекос». Со временем или под влиянием колебаний температуры, влажности их геометрия не совпадает с проемом. Многие сталкивались с ситуацией, когда в определенные сезоны дверь открывается и закрывается с трудом

«Гармошки» такому недугу не подвержены.
Немаловажно и то, что такими изделиями можно оборудовать проем любого размера, даже там, где стандартная дверь не подойдет.

Независимо от конструкции все двери- гармошки имеют обязательные одинаковые составные части: направляющие, стопоры, ролики. Их установка – дело несложное, поэтому доступна и непрофессионалу.

Это интересно: Установка двери гармошка — рассказываем все нюансы

Недостатки использования раздвижных дверей

Несмотря на множество приятных моментов практического применения, недостатков избежать не удалось. К основным минусам использования раздвижного механизма относят:

• Необходимость постоянного ухода за роликами и полозами: чистка, смазывание, своевременная замена деталей.
• Плохая звукоизоляция в помещении. Этот аспект особенно актуален в больших семьях с детьми.
• Для установки конструкции необходима помощь специалистов, так как нерациональная центровка дверной оси приведет к нарушению функционирования.
• Особенности в оформлении интерьера: в зоне действия раздвижного механизма нельзя располагать элементы мебели.

Преимущества и недостатки дверей гармошек

Складные двери гармошка — это скорее жесткая штора. Такие изделия, имея ряд достоинств, отличаются большим количеством недостатков.

Основные особенности конструкций объединены в таблицу:

Преимущества	Недостатки
Значительная экономия пространства. Для открывания проема достаточно до 150 мм свободно пространства перед дверью, для распашной конструкции — радиусом, минимум 600 мм. Простая установка. Небольшая цена.	Практически отсутствует звукоизоляция. Не удерживает запахи из других помещений. Короткий срок службы. Это объясняется наличием большого количества подвижных элементов и разной фурнитуры, которые могут ломаться. Такие конструкции достаточно часто заклинивают. Они не обеспечивают человеку в отдельном помещении тишину и покой.

Виды дверей гармошек

Изделия могут отличаться по материалу изготовления и некоторым особенностям конструкции.

Они бывают:

Глухие. Для их изготовления используется цельный массив любого непрозрачного материала.

Глухие двери гармошка

Со стеклянными вставками. Такие двери гармошка имеют более эстетичный вид, но и меньшую прочность, что уменьшает их эксплуатационный срок.

Стеклянные вставки в дверях

Из пластика. Чаще всего, это не слишком долговечные изделия. Помимо самого полотна, изготовленного из пластика, из такого же материала делаются и многие элементы фурнитуры, которая так же не отличается большим сроком службы.

Двери гармошка из пластика

Из дерева. Это более долговечные конструкции. У них отсутствуют детали из пластика, а наиболее изнашиваемые элементы изготавливаются из металла.

Деревянные двери гармошка

Двери гармошка могут иметь разное количество складывающихся фрагментов, что зависит от габаритов проема.

Конструкция двери гармошки

Схема сборки двери гармошки

Установка двери гармошка своими руками, начинается с ознакомлением с ее конструкцией.

На схеме видно, что изделие состоит из:

• Верхней направляющей – поз. 1в.
• Двух боковых направляющих: левой – поз. 1а и правой – поз. 1б.
• Двух полупанелей: правой и левой – поз. 3.
• Основных панелей – поз. 5.
• Соединительного шарнира – поз. 4.
• Стыковочной рейки – поз. 2.
• Панели с замком – поз. 6.
• Бегунков – поз. 7, предназначенных для перемещения полотна двери.
• Стопоров – поз. 8, для фиксации дверного полотна.
• Саморезы – поз. 11, для крепления направляющей рейки.
• Ручки – поз. 9, для закрывания двери.
• Защелки – поз. 10.

Особенности дверей

Существенная экономия пространства. Довольно часто при расстановке мебели приходится ориентироваться на расположение дверных проемов. Рядом с ними невозможно поставить так нужный шкаф или для удобства – диван, повесить полку или картину. Причина – это будет мешать открыванию двери. Если речь идет о «гармошке», то такой проблемы не существует.
Возможность отделки стен всеми материалами, без ограничений. Резко открывающаяся дверь часто своей ручкой повреждает облицовку поверхности: пробивает (например, пластиковые панели) или просто царапает. Конструкция складной двери исключает такие «неприятности» в принципе.
Бесшумность. «Гармошка» плавно скользит по направляющим, поэтому не слышно привычного многим скрипа открывающейся двери.
Безопасность. В семьях, где растут малыши, довольно нередки случаи, когда они умудряются прищемить себе палец. Да и не каждую дверь ребенок в состоянии открыть. В этом плане раздвижные модели идеальны.
Надежность в эксплуатации. Открывающимся дверям присущи довольно распространенные недостатки. Например, «провис», «перекос». Со временем или под влиянием колебаний температуры, влажности их геометрия не совпадает с проемом. Многие сталкивались с ситуацией, когда в определенные сезоны дверь открывается и закрывается с трудом

«Гармошки» такому недугу не подвержены.
Немаловажно и то, что такими изделиями можно оборудовать проем любого размера, даже там, где стандартная дверь не подойдет.

Независимо от конструкции все двери- гармошки имеют обязательные одинаковые составные части: направляющие, стопоры, ролики. Их установка – дело несложное, поэтому доступна и непрофессионалу.

Это интересно: Установка двери гармошка — рассказываем все нюансы

Количество полотен

В первую очередь двери-купе, как их ещё называют, отличаются по количеству и ширине полотен, которые зависят от параметров дверного проема или ниши, которую вы хотите закрыть.

1. Для стандартного проема достаточно одного подвижного полотна, которое полностью его перекроет в закрытом положении.
2. Для широких проемов целесообразнее использовать два полотна, нежели одно широкое.
3. Если же вы хотите перегородить комнату, разделив её на функциональные зоны, не обязательно выстраивать перегородки — достаточно установить многостворчатые раздвижные двери. В зависимости от ваших потребностей, подвижными могут быть все полотна, либо только центральные или только боковые. Варианты могут быть любыми.

Раскладывающаяся модель: стиль комнаты с дверью-гармошкой

Дверью гармошкой называется конструкция, состоящая из нескольких подвижных створок, которые легко сдвигаются, открытая проход, и размещаются с одной стороны дверного проема. Дверь-гармошка имеет широкую сферу применения благодаря разнообразию моделей. Современная дверь-гармошка может быть выполнена как из доступных пластика и текстиля, так более дорогих материалов – дерева и стекла, иметь створки различных цветов и уровня прозрачности, декорироваться рисунками, камням, вставкам.

Дверь-гармошка чаще используется в межкомнатных пространствах и для отделения зон в помещении

Так, если дверь-гармошка используется для того, чтобы скрыть за собой гардероб в спальне, то створки должны быть непрозрачными. Оформление двери может быть различным: для спален в деревенских стилях подойдут деревянные створки, в современных интерьерах можно поставить дверь с матовыми непрозрачными створками, установить текстильную гармошку монохромных цветов или зеркальную гармошку. Нередко, для гардеробных дверей выбирают дизайн, имитирующий шкафы-витрины с непрозрачными стеклами.

При этом, створки каждой модели могут отличаться по размеру, цвету, исполнению. Количество и оформление створок зависит от назначения и дизайна помещения. Так, в гостиных можно расположить двери-гармошки с четырьмя витражными створками. Для террас и веранд частных домов подойдут широкие створки из закаленного стекла на металлокаркасе, для ванных комнат и подсобных помещений – частные, неширокие, непрозрачные створки.

Виды складывающихся дверей

Различные модификации складывающихся систем имеют простое строение. Они состоят из полосок, которые подвижно соединяются друг с другом. Крайняя полоса фиксируется стационарно, а у остальных в верхней или нижней точке предусмотрены ролики, вставленные в направляющую. По мере приложения определенного усилия ролики начинают перемещаться по планке и заставляют элементы складываться. Исходя из места и способа крепления роликов, различают 2 варианта конструкций: «книжка» и «гармошка».

Рис. 1. Варианты дверных систем зависят от способа крепления роликов

Дверь-гармошка

Производится створка гармошка из дерева, стекла и пластмассы. Пластиковые системы более доступны и простые, могут быть глухими, с прозрачными вставками. Но конструкции не очень надежные и нельзя их отнести в категорию полноценных дверей (скорее к перегородкам). Деревянные двери-гармошки имеют другое качество и в сравнении с пластиковыми аналогами их цена может повышаться в десятки раз. Качество систем из дерева прекрасное, так как кроме надежного материала, в них используется надежный роликовый механизм.

Дверь гармошка может быть выполнена со стеклянными вставками

Самые доступные двери гармошки изготавливаются из пластика

Стеклянные полотна почти не отличаются по дизайну, функциям и практичности от древесных вариантов. Изделия из стекла бывают целостными или состоящими из стальной, алюминиевой рамы (обладают увеличенными параметрами секции).

Вид гармошки зависит от используемого в ее производстве материала. К примеру, цветовая гамма пластмассовых систем отличается многообразием, а древесное полотно может ламинироваться или декорироваться дорогостоящим шпоном. Как правило, стекло украшается специальными планками или пескоструйными орнаментами.

Рис. 3. Перемещение роликов по направляющей (вид снизу)

По внешнему виду складные конструкции выглядят одинаково, но отличаться могут параметры секций. Поэтому перед их установкой нужно понимать, что чем больше будет ширина секции, тем больше пространства потребуется для ее функционирования. В сравнении с книжкой у гармошки крепление роликов осуществляется в центре каждой ламели. Каждый элемент поворачивается по оси, где крепится ролик. Получаются небольшие складки, примерно соответствующие по размерам ширине стены.

Рис. 4. Крепление роликов осуществляется в центре каждой ламели

Ламель имеет ширину 8-20 см, а самой популярной является ширина 12-15 см. Стандартной считается высота 22-23 см. Длину полотнища легко можно скорректировать, увеличивая или уменьшая число элементов. Из них можно даже создавать складные перегородки, но следует обеспечить наличие верхних и нижних направляющих, чтобы не заклинивало механизм.

Дверь-книжка

Устанавливают межкомнатные двери такого типа для зонирования жилой площади, так как звукоизоляционные показатели находятся на низком уровне. В сравнении с дверью-гармошкой, собранная книжка занимает больше пространства, но у ее конструкции имеются преимущества. Элементы гармошки не получается выполнять из материалов большой толщины, поэтому часто их изготовление осуществляется из МДФ или пластика.

Если выполнять створки самостоятельно, то можно воспользоваться фанерой и прочими схожими стройматериалами. Поэтому такие конструкции идеальны для обустройства подсобных комнат, а также душевых кабин и кладовок. Для душевой комнаты подойдет пластик, который обеспечит герметичность, будет устойчивым к высокой влажности и хорошо очищаться. В производстве конструкций может применяться массив дерева, где предусмотрены надежные ролики и отсутствуют ограничения по толщине конструкции. Также можно сделать створку из металлопластика и стекла.

Собираем дверное полотно

На данном этапе приступаем к сборке самого полотна. Для этого используем пластины, которые входят в дверной комплект. Иногда в этом нет необходимости, так как дверь может идти в продажу в собранном виде. Но если все же вам придется все делать самому, то придется постараться. Пластины крепятся при помощи стержня, их количество обусловлено шириной дверного проема. Собрав дверь в единую конструкцию, с правой стороны устанавливаем замковую панель, а с другой стороны фиксирующую боковую панель. Их монтаж производится с помощью планочек, которые зафиксированы стопорами. Далее устанавливаем бегунки. От замковой панели через одну, чередуются крепления. И в заключение на дверь гармошку со стороны замковой панели устанавливается магнитный замок.

Двери из МДФ собираются немного иначе. Здесь полосы соединены между собой длинной осью, которую необходимо продеть через специальные отверстия на всех деталях. Завершив сборку дверей, как и в варианте с пластиковой дверью, устанавливаем ролики и монтируем необходимую фурнитуру. Это все будет нетрудно выполнить, если четко соблюдать инструкции, приложенные к изделию.

Комплектация складной двери

Установка раздвижных межкомнатных дверей.

Дверь-гармошка состоит из таких комплектующих:

• верхний (иногда и нижний) направляющий профиль;
• створки и петли, соединяющие их;
• роликовые бегунки;
• стопоры;
• ключ регулировки;
• различные элементы для установки и аксессуары.

Обратите внимание на ширину и количество створок. После установки в собранном виде дверь должна полностью закрывать дверной проем

Проверьте, чтобы присутствовали все крепежные элементы, входящие в список комплектации. В противном случае вы потратите время на поиск недостающих деталей. Фурнитуру лучше приобретать в специализированном мебельном магазине.
