Требуется лишь соблюдение некоторых мер безопасности
Основное правило (неформальное), прокладка должна быть выполнена аккуратно, с использованием качественных материалов. Распространенное заблуждение: «в гараж сойдет любой хлам» может привести к пожару или поражению электротоком.
Основные моменты, которые следует знать:
- Электропроводка укладывается либо в штробы, либо в пожаробезопасную гофру. Для гаража это особенно актуально, поскольку вероятность повреждения магистрали в подобных помещениях выше.
- При монтаже проводки в металлическом гараже, изолирующие гофры обязательны. Коммутационное оборудование монтируется на панели, изготовленные из диэлектрических материалов.
- Необходимо учитывать воздействие сырости и агрессивных жидкостей.
- Обязательно разведение линии освещения и силовых розеток на отдельные автоматы защиты.
- После прибора учета устанавливается общий вводной автомат: покидая гараж, вы сможете обесточить его одним движением. Допускается отдельная линия освещения, которая постоянно будет под нагрузкой.
- Линия энергообеспечения смотровой ямы (подвала) выполняется с отдельной защитой, желательно применение источника пониженного напряжения (12 вольт) с гальванической развязкой от сети 220 вольт.
Часто возникает ситуация, когда вы приобретаете гараж с уже выполненной электрификацией. Если схема электропроводки в гараже выполнена предыдущим хозяином с нарушениями, ее необходимо переделать.
Сеть розеток
Как правильно провести электропроводку в гараже? Выше в разделе требований было перечислено, на каком расстоянии следует устанавливать розетки и выключатели. Здесь же мы подробнее рассмотрим, как можно оптимальным образом организовать розеточную сеть. При этом общее правило здесь следующее: дежурная розетка должна располагаться около вводного щитка, а остальные – в зоне проведения работ. При этом каждая группа должна заводиться к отдельному автомату. Тогда в случае необходимости весь гараж не будет обесточен.
В целях экономии следует разбить сеть по группам в зависимости от мощности используемых приборов. К примеру, розетке для подключения зарядного устройства аккумулятора не нужен провод с большим сечением. То же самое касается паяльника или пылесоса.
Розетки для подключения сварочного аппарата, болгарки и прочего мощного оборудования следует разместить вблизи ворот, так как эти приборы используются на улице. Что касается стационарного электрооборудования (сверлильный, точильный станки и прочее), то их можно подключать, минуя розетки, через отдельные пусковые автоматы.
Также при разработке схемы электропроводки в гараже следует принять к сведению ряд рекомендаций:
- В подвале не нужно располагать розетки на 220 В. Но если в этом есть необходимость, то ее исполнение должно быть уличным для защиты от влаги.
- Электропроводка розеток и освещения должна быть раздельной – в разных гофрах и по разным линиям.
- Поскольку работы обычно выполняются на уровне пола, то розетки для электроинструмента следует располагать ниже, нежели в жилых помещениях.
- Выбирая места крепления розеток, следует учитывать возможность их повреждения (бампер машины, дверца, если она достает до стены).
- Если гараж металлический, то розетки размещаются на площадках из диэлектрика, которые должны быть устойчивыми к воздействию высокой температуры. Использовать фанеру не стоит, поскольку она горит и впитывает влагу.
Если помещение тесное, то при использовании многочисленных переносных удлинителей можно запутаться в проводах. А это также снижает уровень безопасности, поэтому лучше модуль закрепить стационарно.
Зачем заземление в гараже?
Рано или поздно любой автовладелец становится хозяином собственного гаража, который подчас выполняет несколько функций. Во-первых, в гараже автомобиль можно ремонтировать. Во-вторых, в хозяйственных руках гараж превращается в универсальную мастерскую, склад, а если есть подвал, то он используется как погреб. Все это нуждается в электрификации и в соблюдении требований безопасности.
Так почему о заземлении в своем гараже нужно заботиться самому? Ведь в многоквартирных домах никто не забивает свой заземлитель во дворе. Зачем он понадобился для гаража?
Кооперативные гаражи зачастую металлические. Гидроизоляция у них, мягко говоря, неважная, как итог – внутри гаража почти «уличная» влажность. В таких условиях использование сварочного аппарата или обогревателя небезопасно: при поврежденной изоляции внутри прибора и при попадании внутрь влажного воздуха, утечка тока на корпус угрожает жизни. Конденсат пара, совместно с пылью, оседая на металлических деталях инструментов, является хорошим проводником электричества.
Может Вас заинтересует статья Таблица сечений проводов по току.
Отдельного внимания заслуживает освещение подвалов и погребов. Эти сырые помещения, согласно строительным и электрическим нормам, категорируются, как помещения с повышенной опасностью. А корпуса светильников в них нуждаются в обязательном заземлении.
А вот еще один аргумент в пользу гаражного заземления. Если гараж выполнен из металла, то, даже его нахождение на поверхности земли, не является гарантией того, что на корпус гаража не окажется под напряжением. Связь гаража с землей не столь надежна, чтобы выполнять заземляющую функцию, потому что между гаражом и почвой проложена гидроизоляция, а он сам установлен на бревнах или шпалах. Любое повреждение подводящей кабельной линии электропроводки во время дождя может дать эффект контакта с корпусом гаража. Прикосновение к металлическим стенкам гаража, если они оказались под напряжением, смертельно опасно. Поэтому присутствие заземляющей шины в гаражной электропроводке и в розетках является непременным требованием электробезопасности.
Заземление в гараже
Системы заземления типа TN-S, TN-C, TN-C-S
Прежде чем разбираться в типах заземление, нужно правильно понять, что оно из себя представляет. Ведь при упоминании этого слова, у большинства в сознание всплывает картинка: идущая по фасаду здания металлическая лента, которая присоединяется к вбитому в землю стержню.
К сожалению такое малое знание о заземление ведет к тому, что часто встречаются ситуации, когда пытаясь найти в помещение отвод для заземления и не найдя его, совершаются ошибочные действия. А именно попытки произвести заземление путем подсоединения третьего провода к различным металлически предметам. Особенно при установке стиральной машинки. Это могут быть трубы отопления, стояки и что-то иное.
А ведь в принципе, действие это понятно, ведь считается, что трубы идут через землю и значит, что электричество уйдет туда. Но не все так радужно. Такой способ заземления очень опасный. Ведь если случится ситуация при которой произойдет электропробой на корпус стиральной машины, то электрические удары могут получить все люди, которые в этот момент принимали ванну или просто пользовались краном. При этом в любой из квартир расположенных по стояку. А это может привести к летальному исходу.
Что такое заземление?
Поэтому чтобы производить заземление необходимо хорошо разбираться в этом деле и все делать согласно требованиям безопасности.
Что же такое заземление? По периметру здания вбивается ряд металлических стержней. Между собой они соединяются металлическими полосами. Так образуется контур заземления. К нему подсоединяется оборудование или электроустановки. Это и будет называться заземлением электроустановки (оборудования).
Существуют два вида заземления:
- Защитное – эти видом обеспечиваются все дома, к которым подведено электричество;
- Рабочее – присутствует на всех зданиях, оно служит главным образом для защиты от ударов молнии.
Чтобы организовать собственную систему подключения заземления, нужно определить тип системы заземления, которое подключено в конкретном здании. Существует общая точка, в которой соединяются обмотки трансформатора. Она имеет свое название – нейтраль или еще ее называют нулевая точка. Такое название получено из-за того, что при стабильной работе потенциал нагрузки равен всегда нулю.
Существует три типа заземления:
Чтобы понять, что они обозначают надо сделать расшифровку входящих в них букв. Первая буква будет обозначать, какой характер имеет заземление:
- Т – нулевая точка (нейтраль) – соединена с землей;
- I – все части проводящие ток, подвергнуты изоляции от земли.
По второй букве, можно определить какой характер заземления имеют открытые проводящие части входящих в здание электроустановок:
- T – существующие части связанны с землей, вне зависимости от того какого характера существует связь;
- N – части электроустановок связаны напрямую с землей, а для заземления потребителей существует отдельный PEN проводник.
Рассматривать их все стоит только при необходимости. Так как основным типом заземления, которое характеризуется низковольтностью – это до одной тысячи вольт. При этом используется система TN. Она включает в себя три подвида. Они имеют также буквенную аббревиатуру (буквенное обозначение систем заземления):
Следует расшифровать эти понятия.
Зачем контур заземления в гараже?
Современные электроприборы часто требуют подключения к розеткам с заземляющим контактом. Предполагается, что через этот контакт их корпуса соединятся с контуром заземления. Изоляция токоведущих частей внутри прибора может быть повреждена, в него может попасть вода. Не обязательно проливать воду на сварочный аппарат. Тот же эффект получится, если внутрь попадет влажный воздух. При определенных температурных условиях водяной пар конденсируется на металлических деталях корпуса. Вы можете об этом даже не подозревать, а вода совместно с пылью, всегда имеющейся внутри того же сварочника, является проводником электрического тока.
Поэтому наличие заземляющего проводника в электропроводке и розеток с заземляющими контактами является непременным требованием безопасной эксплуатации современного электрооборудования. Отдельный вопрос касается освещения повалов и погребов. Из-за сырости и высокой влажности они относятся к помещениям с повышенной опасностью. Для питания светильников используется сверхнизкое напряжение от разделительных трансформаторов. А корпуса их заземлять обязательно.
Но это еще не все. Есть такое понятие: сторонняя заземляющая часть. Это металлические конструкции, которые не являются частью электроприбора (например, корпусом щитка), но где тоже может оказаться опасный электрический потенциал.
Если корпус гаража металлический, то, несмотря на нахождение его на поверхности земли, на нем тоже может оказаться напряжение. Между корпусом гаража и грунтом устанавливается гидроизоляция, да и сам он частенько стоит на бревнах или шпалах. Поэтому его связь с землей ненадежна.
Прокладка кабелей питания осуществляется самым простым способом: линии крепятся к металлическим тросам или проволоке, закрепляемых на корпусах гаражей сваркой или болтовыми соединениями. Повреждение изоляции кабельной линии приводит к появлению потенциала на тросе, а, следовательно, – на одном или нескольких корпусах. Если повреждение напрямую не контактирует с металлическими частями, находящимися рядом с ним, то во время дождя этот контакт может появиться. Прикасаться к корпусу гаража под напряжением смертельно опасно.
Не стоит ожидать, что питающая линия окажется защищенной УЗО. Это не реальная затея, так как даже при абсолютно исправных кабелях невозможно предугадать, что взбредет в голову владельцам гаражей.
Системы заземления
В сетях с глухозаземленной нейтралью существует три вида систем подключения рабочих и заземляющих проводников. Рабочими являются нулевые проводники, по которым протекает ток нагрузки, защитные же служат только для доставки потребителю потенциала земли от заземляющих устройств. Рассмотрим их особенности, и как будет делаться заземление для разных систем.

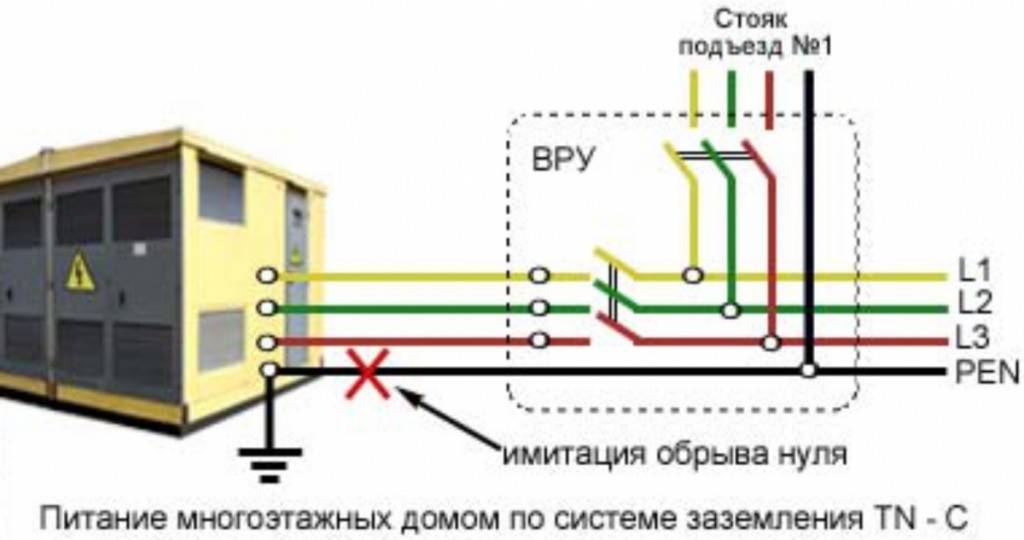

Система TN-C
Все сети, созданные более десятилетия назад, собраны по системе TN-C. Узнать об этом можно, подсчитав количество проводов в питающем кабеле: их будет только два. Один из них – фазный, другой – нулевой совмещенный (PEN). Совмещенным он называется потому, что по нему протекает рабочий ток, и он же соединен с контуром заземления питающей линии.
Использовать нулевой проводник при такой организации в качестве заземляющего нельзя. Если его подключить к заземляющим контактам розеток, есть риск внезапно оказаться под напряжением при исправных электроприборах.
Во-первых, в этом будет виноват вероятный обрыв проводника PEN. Это вполне ожидаемое событие для старых электросетей, контактные соединения которых находятся в плачевном состоянии, особенно в гаражах. В результате перераспределения токов по фазам в нулевом проводе возникнет потенциал в диапазоне 0 – 220 В. Все заземляющие контакты розеток окажутся под напряжением, а вместе с ними – и корпуса электроприборов.
Но в гаражах даже не потребуется ждать обрыва нулевого провода, чтобы получить потенциал на PEN-проводнике. Электропроводка имеет незначительное сечение (кто-то сэкономил), а расстояние до подстанции значительно. Если вы замечали, что при сварочных работах в соседних гаражах у вас свет может не только тускнеть, но и становиться ярче, то это – результат повышенного сопротивления электропроводки. В эти моменты на нулевом проводнике относительно земли гарантированно появляется потенциал.
Даже если вы устроите у себя контур заземления и подключите его к PEN-проводнику, его все равно нельзя использовать в качестве заземляющего.
Система TN-S
Если ваш питающий кабель имеет три жилы, а в щитке установлены две нулевых шинки – вам повезло. Это признаки наличия системы заземления TN-S. В ней функции защитного и рабочего нулевого проводника разделены. Вне зависимости от нагрузки в гаражах и обрывов нулевых рабочих проводов (N) на защитном (РЕ) не будет опасного потенциала.
Если ваш гараж находится недалеко от подстанции, а проводник РЕ начинается не в соседнем щитке, а на ней самой, то сделанный своими руками контур заземления вам не очень то и нужен. Но если до подстанции далеко, то лишним он не будет.
Вывод от собственного контура подключается к шине РЕ в распределительном (вводном) щитке.
Система TN-C-S
Это гибридная система, при выполнении которой осуществляется переход от TN-C к TN-S. На каком-то участке сети совмещенный нулевой проводник разделяется на рабочий и защитный. В этой точке устраивается контур повторного заземления. Далее потребителям отправляется уже три проводника по системе TN-S.
Сконструировать такой переход можно и у себя в гараже. Но в этом есть один подвох, опять же связанный с возможностью обрыва совмещенного нулевого проводника в сети до вашего гаража. Если при появлении на нем опасного для жизни потенциала ток, проходящий через ваш контур заземления, сможет вызвать срабатывание вашего вводного автомата, то собрать такую систему можно. Если нет – опять же, возникает определенный риск. В этом случае групповые линии лучше дополнительно защитить УЗО.
Система ТТ
Это – то же самое, что и TN-C, но контур заземления не подключается к PEN-проводнику. Он остается независимым и соединяется только с корпусами и металлическими оболочками, заземляющими контактами розеток. Все отходящие от щитка линии в обязательном порядке защищаются УЗО на ток, не более 30 мА.
Недостаток системы в том, что она не спасает от повреждения питающего кабеля, если потенциал фазы от него попадет на металлический корпус гаража.
Способ прокладки
Несмотря на то что скрытая проводка эстетичнее и к тому же защищена от механических повреждений слоем штукатурки или других отделочных материалов. Но рассудите сами, как часто вы видите скрытую проводку в гараже?
Вот в том-то и дело, что в гараже рационально делать открытую электропроводку. Её проще модернизировать, например, повесив пару дополнительных светильников или установив розетку, не говоря уже о переносе выключателей в удобное место. К тому же в случае повреждения её легче заменить.
Материал стен и их отделки
Если у вас кирпичный, шлакоблочный, железный гараж (или из любых других несгораемых материалов) — можно прокалывать кабель как голый, без дополнительной защиты, так и в ПВХ-гофре или кабельном канале, а в местах, где велика вероятность повреждения использовать металлорукав или трубы.
Но если стены вашего гаража отделан сгораемыми материалами, например, пластиком, вагонкой и т.д., то учтите, что нужно выдержать расстояние между кабелем и сгораемой поверхностью в 10 мм (согласно ПУЭ п. 2.1.37.), подобно тому как прокладывают ретро-проводку на керамических роликах-изоляторах.
Можно прокладывать кабель и в металлической трубе или под ним делать подложку из несгораемого материала (металлическая или асбестовая полоса), выступающую за края кабеля на 10 мм с каждой стороны.
Возможен и вариант прокладки кабеля в металлической трубе и это самый надежный и безопасный способ прокладки проводки в постройках, где стены выполнены из сгораемых материалов. Это касается как скрытых электропроводок за сгораемой обшивкой, так и открытых по ним.
На практике чаще всего можно встретить проводку в гофре или на клипсах непосредственно по стенам гаража.
Зачем нужно заземление в гараже?
В первую очередь важно выяснить, насколько важно заземление в гараже, зачем вообще делать в этом помещении заземляющий контур, какие проблемы он может решить. Известно, что очень много гаражных строений возведено из металла. При этом в большинстве случаев внутри гаражного помещения повышен уровень влажности
Дополнительный серьезный фактор риска – использование мощных электрических инструментов: например, гаражники работают со сварочными аппаратами, компрессорами и обогревателями. Безусловно, становится очевидно: факторов риска в гараже очень много, а в совокупности они значительно повышают риск возникновения различных аварийных ситуаций
При этом в большинстве случаев внутри гаражного помещения повышен уровень влажности. Дополнительный серьезный фактор риска – использование мощных электрических инструментов: например, гаражники работают со сварочными аппаратами, компрессорами и обогревателями. Безусловно, становится очевидно: факторов риска в гараже очень много, а в совокупности они значительно повышают риск возникновения различных аварийных ситуаций
Известно, что очень много гаражных строений возведено из металла. При этом в большинстве случаев внутри гаражного помещения повышен уровень влажности. Дополнительный серьезный фактор риска – использование мощных электрических инструментов: например, гаражники работают со сварочными аппаратами, компрессорами и обогревателями. Безусловно, становится очевидно: факторов риска в гараже очень много, а в совокупности они значительно повышают риск возникновения различных аварийных ситуаций.
Все инструменты в обязательном порядке должны быть заземлены. И для этого как раз необходима заземляющая жила, чтобы к ней подключить общую электрическую проводку. В противном случае, если заземления нет, сохраняется высокая вероятность утечки тока на корпус электрического оборудования. И человека может поразить током. Запомните! Когда на корпус мощных электроприборов идет «пробивание» током, обычная защита, например, перчатки, не поможет. Током может бить даже на расстоянии. Не стоит испытывать судьбу и подвергать свои жизнь, здоровье опасности. Лучшее решение – сделать в гаражном помещении надежное заземление и обеспечить безопасность.
Опытные гаражники отмечают: с процедурой проведения заземляющей жилы вполне можно справиться своими силами. Понадобится только схема заземления гаража, которую вы сами сумеете составить, небольшой набор материалов и инструментов. Если разобраться во всех нюансах, знать алгоритм работы, процесс монтажа не представляет никаких сложностей.
Рассмотрим конкретную инструкцию и выясним, какие могут быть схемы заземления.
Это интересно: Как выполнить заземление автомобиля
Виды систем
Прежде чем начинать работы, выбирают систему управления потенциалов. Для организации заземления в гараже применяются следующие системы.
TN-C
Все электросети, проложенные более 10 лет назад, были собраны по такой системе. Схема TN-C предполагает прокладку только двух проводов во вводном кабеле. Первый из них будет фазным, а втором – нулевой совмещенный, или PEN. Последний включает в себя провод, по которому протекает ток, и кабель заземления.
В конфигурации TN-C запрещено использовать нулевой провод в качестве элемента, заземляющего всю сеть. Несоблюдение данного правила приведет к тому, что фаза перейдет на все подключенные электроприборы. Кроме того, при обрыве проводника PEN, под напряжением окажутся заземляющие элементы сети.
Иными словами, при прикосновении, например, к компрессору пользователя ударит током.
TN-S
Система TN-S предполагает наличие 3-жильного вводного кабеля, подключенного к распределительному щитку через 2 нулевые шинки. В этой схеме существует разделение между нулевым и защитным проводниками. Поэтому при обрыве электросети, вызванной, например, высоким скачком напряжения, между двумя указанными проводами не возникает потенциал.
TN-S сегодня используется очень редко, так как эта система требует прокладки двух проводов от подстанции. Однако, если такая схема применяется, то контур заземления может потребоваться лишь в том случае, когда источник питания (общая электросеть) располагается на значительном удалении от гаража (распределительного щитка).
TN-C-S
TN-C-S является оптимальным выбором между TN-C и TN-S, так как объединяет в себе обе последние системы. Данная схема предполагает разделение нулевого проводника на защитный и рабочий. При этом совмещенный PEN тянется от подстанции до распределительного щитка, где и создается контур заземления. От него уже к конечным потребителям прокладываются 3 проводника с использованием схемы TN-S.
Недостатком TN-C-S является то, что при обрыве совмещенного проводника при его подходе к гаражу существует вероятность возникновения потенциала. Однако в подобных ситуациях сработает вводной автомат (при условии, если он установлен), поэтому электроприборам ничего не угрожает.
ТТ
ТТ представляет собой аналог TN-C. Но в этой системе контур заземления не подключается к проводнику PEN, а остается независимым. Защитный элемент соединяется в схеме ТТ с металлическими элементами гаража и розетками. Также эта система предполагает использование нескольких электродов, вкопанных в землю. Именно схема ТТ в основном используется при организации контура заземления в гараже.
Типы схем заземления
Существует четыре основные схемы, которыми пользуются многие электрики. Рекомендуется детальнее ознакомиться с их описанием и отличительными особенностями.
Система TN-S
Среди наиболее надежных схем заземления электрической сети гаражного помещения выделают TN-S. Однако многие электрики отказываются пользоваться ею, так как монтаж системы занимает много времени.
При выполнении монтажных работ человеку придется позаботиться о том, чтобы от подстанции к автогаражу были проведены провода N и PE. Самостоятельно это сделать сложно и поэтому приходится пользоваться помощью специальных компаний, услуги которых стоят недешево. Люди считают это экономически невыгодным и выбирают более дешевые методы.
Схема TN-С
Этот метод намного популярнее предыдущего, так как он не требует больших финансовых затрат. При использовании схемы проводник с фазой подключаются к электрическому щитку, установленному внутри автогаража. При подключении заземляющего контура PEN-провод разделяется на отдельные проводки N и РЕ. Это позволяет владельцу гаража подключить контур собственноручно.
Однако у этой схемы имеется недостаток, который связан с тем, что фаза может перейти на все устройства, подключенные к сети. Такая проблема возникает, если совмещенный провод разрывается. Это приводит к следующим последствиям:
- возможность удара током при работе с приборами;
- подача высокого напряжения на подключенные инструменты.
Схема заземления TN-С-S
Опытные электрики советуют пользоваться именно этой схемой, так как она в разы безопаснее остальных. Однако при проведении заземляющего контура таким методом придется потратить немало финансовых средств. Большая часть денег будет израсходована на проведение кабеля к гаражу, а также на полную модернизацию электропроводки.
Используя схему TN-С-S, проводник подстанции подключают к распределительному щитку гаражного кооператива. После этого к строению проводят пятижильный провод.
Система заземления ТТ
Людям, которых интересует простое заземление, следует обратить внимание на схему ТТ. В этом случае владельцу гаража придется самостоятельно сделать контур из нескольких электродов, которые вкапываются в грунт неподалеку от автогаража. К главным достоинствам такой технологии относят то, что она не требует вложения денег
К главным достоинствам такой технологии относят то, что она не требует вложения денег.
Устройство контура заземления
Мы выяснили, зачем нужно заземлять электрооборудование, теперь выясним, как правильно сделать контур заземления.
Контур состоит из горизонтального и вертикальных заземлителей. Их задача: обеспечить максимально возможную площадь соприкосновения с грунтом. Чем эта площадь больше, тем меньшее сопротивление будет у устройства в целом.
Вертикальные заземлители: стальные уголки со стороной не менее 50 мм или трубы диаметром не менее 32 мм, забитые вертикально в землю. Толщина стенок труб — не менее 3,5 мм. Длина их зависит от ваших возможностей и вида грунта. Профессионально изготавливаемые контуры содержат заземлители длиной до 2 – 3 м. Заглубляют их с применением вспомогательных механизмов. Если грунт состоит из камней, щебенки, то забить кувалдой трехметровую трубу будет непросто.
Вкапывать вертикальные заземлители нельзя – только забивать. Иначе их связь с землей будет неэффективной. Расстояние между ними – 1,5 – 2,5 м. Перед тем, как забивать заземлители, по периметру будущего контура выкапывают траншею глубиной не менее 0,5 м. Заземлители забивают в нее до самого дна.
Располагать заземлители можно в линию, в вершинах равностороннего треугольника, по периметру гаража. Все зависит от наличия свободного пространства, чего в гаражах обычно не хватает. Количество заземлителей – от 3 до 9 штук. При уменьшении длины заземлителей их количество придется увеличить.
Вертикальные заземлители у поверхности дна траншеи соединяют между собой горизонтальным. Они выполняются из стальной полосы сечением не менее 100 мм2 или прутка диаметром не менее 10 мм. Толщина стенки полосы не должна быть менее 4 мм. Соединение выполняют сваркой. Сварочные швы обязательно красят – в земле их разрушает коррозия.
Горизонтальный заземлитель выводится на поверхность земли. К нему приваривают болт, к которому подключают при помощи болтового соединения медный провод с наконечником сечением не менее 6 мм2. Второй конец провода подключают к шине РЕ распределительного щитка. Затем траншею зарывают рыхлым грунтом без камней и строительного мусора. Не используйте для этого песок – он имеет высокое сопротивление.
Схема электропроводки в гараже
При составлении схемы электропроводки в гараже нужно учесть особенности постройки этого помещения, однако основные позиции обязательно должны оставаться неизменными. Всё электроснабжение должно поступать через один общий вводной автоматический выключатель, учитывающий нагрузки всех отходящих линий.
Для того, чтобы защитить человека от попадания под опасный для его жизни и здоровья электрический потенциал, используется чувствительный и быстросрабатывающий прибор УЗО (устройство защитного отключения).
Разрабатывая электрическую схему гаража, необходимо рассмотреть возможность подключения не однофазной, а трёхфазной цепи, так как именно она используется для нормальной работы асинхронных электродвигателей, которыми оснащены, применимые в быту станки (заточной, сверлильный и т. д.)
При трехфазном варианте не будет снижена мощность данного электрооборудования, а это важно для организации рабочего места в гараже. Разработка разводки, электрической схемы в может проводиться как до, так и после подключения электричества
Существует две основные схемы разводки электричества:
- Для гаража без смотровой ямы.
- Для помещения со смотровой ямой и погребом. При разработке схемы электроснабжения в данном случае требуется понижающий трансформатор, для питания светильников в смотровой яме и погребе, так как эти помещения имеют повышенную влажность. Корпус светильников должен иметь герметичную конструкцию с резиновыми уплотнениями на крышке и в месте входа провода.
Необходимые материалы
Правильно составленная схема электропроводки поможет быстро рассчитать количество кабеля, автоматики, розеток и т. д. В первую очередь рассчитывается сечение и длина вводного кабеля. Для этого можно использовать специальную таблицу, расположенную ниже.
Таблица расчет сечения кабеля в зависимости от мощности сети
К примеру, рассчитаем параметры кабеля и других компонентов для схемы № 1, которая была обозначена в прошлом разделе:
- Сечение вводного кабеля — в данном случае в гараже не планируется устройство полноценной автомастерской, поэтому идеально подойдёт медный кабель на 4–4,5 кв. мм.
- Электрический щиток — достаточно щитка на 9 модулей.
Сечение кабеля для розеточной группы — мощность инструмента, применяемого для обслуживания и ремонта автомобиля, редко превышает 3 кВт. С учётом этого подбирается сечение кабеля — 1,5–2 мм. кв., но в целях безопасности рекомендуется использовать медный кабель сечением 2,5 мм. кв.
Кабель для проводки различного сечения
- Автоматы розеточной группы — для подбора автомата следует рассчитать силу тока: I = P/U, где I — сила тока (A),P — мощность нагрузки (кВт), U — напряжение сети (В). С учётом наших данных получается, что I = 3000 / 220 = 13,65 А. Получается, что на каждую группу розеток понадобиться по одному модульному автомату на 16 А.
- УЗО — устройство на проходящий ток мощностью не менее 20 А. Ток срабатывания, при котором устройство отключиться — строго 10–30 мА.
Розетки — рассчитанные на номинальный ток в 16 А с заземлением.
УЗО и автоматический выключатель для электросети
- Сечение кабеля для осветительной сети — рассчитается с учётом общей мощности осветительных приборов. Например, на потолке располагается два светильника мощность 100 Вт, на стенах по два светильника мощностью 60 Вт каждый. В итоге получается, что общая мощность приборов составляет 220 Вт. Для данной мощности хватить алюминиевого кабеля сечением 1,5 мм. кв.
- Автоматы для освещения — общая мощность тока составляет не более 400 Вт, даже если поставить обычные лампочки по 100 Вт в каждый осветительный прибор. При правильно выбранном сечении кабеля хватит однополюсного автомата на 10 А.
Длина кабеля определяется исходя из оптимального маршрута. Кабель приобретается с запасом 10%. Крайне не рекомендуется покупать очень дешёвые изделия. Оптимально, если это будет проводка с двойной изоляцией и изолирующими проводниками.
Схема проводки
Схема однофазной электропроводки гаража со смотровой ямой
Перед тем как делать монтажные работы, разрабатывается схема электропроводки. Она состоит из принципиальной схемы и схемы расположения. В первой описывается, как разложить саму сеть, а во второй – как развести розетки и выключатели, куда повесить распределительный щиток. Схема электропроводки в гараже должна также учитывать расположение проводов.
Схема гаража без смотровой ямы содержит в себе следующие элементы: автоматы, УЗО, счетчики, розеточные группы, выключатели, светильники. Монтаж проводится с использованием трехжильного провода с фазой, нулем и землей.
Если в гараже есть смотровая яма, схема меняется. Яма считается подвальным помещением и на нее действуют особые правила ПУЭ. Напряжение должно быть понижено до 42 В. Это приводит к появлению в схеме понижающего трансформатора. Перед установкой светильников и других приборов следует убедиться, что они рассчитаны на такое напряжение. В схеме также будут автоматы, счетчик, УЗО, розетки и светильники с выключателями. Пример кабеля для подключения светильников – ВВГ 3×1,5, для розеток – ВВГ 3×6.
Требования к контуру заземления
Для эффективной работы заземления согласно ПУЭ он должен соответствовать правилам:
- Штыри заземления, сваренные в контур должны находиться не менее 1 метра и не более 10 метров от дома. Наиболее правильное расстояние от фундамента 2-4 метра.
- Стержни необходимо забивать на глубину 2-3 метра.
- Соединение электродов производится полосой из металла при помощи сварки. От щита до контура заземления применяется шина более 16 квадратных миллиметров. Для присоединения проводов к заземлению в щите может производиться с помощью болтов.
- Сопротивление заземления для напряжения в 380 вольт должно быть не выше 4 Ом, а для напряжения в 220 вольт – 8 Ом.
Внешняя часть системы заземления заглублена в землю, поэтому к ней предъявляются определённые требования. Она должна находиться ниже промерзания грунта, иначе электроды будут выталкиваться из-за вспучивания земли. Электроды должны быть такие, чтобы их можно было вбить в твёрдый грунт.
Рекомендуемые типы и параметры забиваемых электродов:
- уголок толщина металла не менее 4 мм, любой размер;
- труба диаметром удобным для забивания, с толщиной стенки не менее 3 мм;
- стержень диаметром не менее 14 мм, более мелкий загибается при погружении в землю;
- полоса для соединения электродов, толщиной не менее 3 мм, шириной более 10 мм.
Минимальная длина электродов выбирается 1,5 метра, штыри располагаются на расстоянии 1-2 длины электрода. Следует учитывать, что электроды (их длина) должны быть на 15-20 сантиметров ниже уровня промерзания почвы.
