Как сделать заземление в гараже своими руками

Зачем контур заземления в гараже?

Современные электроприборы часто требуют подключения к розеткам с заземляющим контактом. Предполагается, что через этот контакт их корпуса соединятся с контуром заземления. Изоляция токоведущих частей внутри прибора может быть повреждена, в него может попасть вода. Не обязательно проливать воду на сварочный аппарат. Тот же эффект получится, если внутрь попадет влажный воздух. При определенных температурных условиях водяной пар конденсируется на металлических деталях корпуса. Вы можете об этом даже не подозревать, а вода совместно с пылью, всегда имеющейся внутри того же сварочника, является проводником электрического тока.

Поэтому наличие заземляющего проводника в электропроводке и розеток с заземляющими контактами является непременным требованием безопасной эксплуатации современного электрооборудования. Отдельный вопрос касается освещения повалов и погребов. Из-за сырости и высокой влажности они относятся к помещениям с повышенной опасностью. Для питания светильников используется сверхнизкое напряжение от разделительных трансформаторов. А корпуса их заземлять обязательно.

Но это еще не все. Есть такое понятие: сторонняя заземляющая часть. Это металлические конструкции, которые не являются частью электроприбора (например, корпусом щитка), но где тоже может оказаться опасный электрический потенциал.

Если корпус гаража металлический, то, несмотря на нахождение его на поверхности земли, на нем тоже может оказаться напряжение. Между корпусом гаража и грунтом устанавливается гидроизоляция, да и сам он частенько стоит на бревнах или шпалах. Поэтому его связь с землей ненадежна.

Прокладка кабелей питания осуществляется самым простым способом: линии крепятся к металлическим тросам или проволоке, закрепляемых на корпусах гаражей сваркой или болтовыми соединениями. Повреждение изоляции кабельной линии приводит к появлению потенциала на тросе, а, следовательно, – на одном или нескольких корпусах. Если повреждение напрямую не контактирует с металлическими частями, находящимися рядом с ним, то во время дождя этот контакт может появиться. Прикасаться к корпусу гаража под напряжением смертельно опасно.

Не стоит ожидать, что питающая линия окажется защищенной УЗО. Это не реальная затея, так как даже при абсолютно исправных кабелях невозможно предугадать, что взбредет в голову владельцам гаражей.

Проверяем заземление самостоятельно

Да, такой способ существует. Заключается он в следующих действиях:

• понадобится обычный патрон для лампы и лампочка;
• лампочка вкручивают в патрон;
• одним концом патрон соединяют с фазой;
• второй конец подключают к контуру заземления;
• если лампочка засветилась – контур заземления пригоден к использованию.

Может Вас заинтересует статья Требования безопасности при использовании светодиодного освещения. Часть 1

Для оценки сопротивления заземлителя нужно сравнить напряжение в сети (розетке) и напряжение на лампочке. При несущественном отличии – все в порядке, вы справились с установкой заземления, и оно будет безопасно работать, а при большой разнице в напряжении заземляющий контур нужно заглубить сильнее или добавить электродов.

Зачем нужно заземление в гараже?

В первую очередь важно выяснить, насколько важно заземление в гараже, зачем вообще делать в этом помещении заземляющий контур, какие проблемы он может решить. Известно, что очень много гаражных строений возведено из металла

При этом в большинстве случаев внутри гаражного помещения повышен уровень влажности. Дополнительный серьезный фактор риска – использование мощных электрических инструментов: например, гаражники работают со сварочными аппаратами, компрессорами и обогревателями. Безусловно, становится очевидно: факторов риска в гараже очень много, а в совокупности они значительно повышают риск возникновения различных аварийных ситуаций

Известно, что очень много гаражных строений возведено из металла. При этом в большинстве случаев внутри гаражного помещения повышен уровень влажности. Дополнительный серьезный фактор риска – использование мощных электрических инструментов: например, гаражники работают со сварочными аппаратами, компрессорами и обогревателями. Безусловно, становится очевидно: факторов риска в гараже очень много, а в совокупности они значительно повышают риск возникновения различных аварийных ситуаций.

Все инструменты в обязательном порядке должны быть заземлены. И для этого как раз необходима заземляющая жила, чтобы к ней подключить общую электрическую проводку. В противном случае, если заземления нет, сохраняется высокая вероятность утечки тока на корпус электрического оборудования. И человека может поразить током. Запомните! Когда на корпус мощных электроприборов идет «пробивание» током, обычная защита, например, перчатки, не поможет. Током может бить даже на расстоянии. Не стоит испытывать судьбу и подвергать свои жизнь, здоровье опасности. Лучшее решение – сделать в гаражном помещении надежное заземление и обеспечить безопасность.

Опытные гаражники отмечают: с процедурой проведения заземляющей жилы вполне можно справиться своими силами. Понадобится только схема заземления гаража, которую вы сами сумеете составить, небольшой набор материалов и инструментов. Если разобраться во всех нюансах, знать алгоритм работы, процесс монтажа не представляет никаких сложностей.

Рассмотрим конкретную инструкцию и выясним, какие могут быть схемы заземления.

Это интересно: Как выполнить заземление автомобиля

Горизонтальный заземлитель

Для организации в гараже горизонтального заземления металлическая полоса укладывается на поверхности выкопанной траншеи. Далее на нем при помощи сварки закрепляется болт, к которому подводится медный или алюминиевый кабель. Второй конец последнего присоединяется к шине РЕ, расположенной в распределительном щитке. В завершении траншею следует закопать рыхлым грунтом, исключив из него предварительно камни и строительный мусор.

По окончании всех работ по заземлению в гараже рекомендуется проверить созданную электросеть. Для этого необходимо обратиться к специалисту, имеющему соответствующее оборудование, посредством которого можно измерить показатели контура заземления. В случае, когда полученный результат превышает 47 Ом, в бетонном полу следует пробить несколько дополнительных отверстий для установки электродов.

Если гараж располагается около частного дома, то проведение описанной выше работы не потребуется. Достаточно протянуть к постройке 3-жильный кабель от распределительного щитка, расположенного в жилище. Предполагается, что жилище на момент проведения работ оборудовано заземлением.

Система уравнивания потенциалов

Система уравнивания потенциалов (СУП) выполняет следующие функции:

• в случае повышения напряжения на одном из электроприборов, оно будет равномерно распределено по всем металлическим конструкциям, тем самым исключив вероятность поражения током человека;
• для защиты от высокого напряжения внутри гаража, возникающего при разряде молний.

СУП является обязательным элементов защиты вне зависимости от типа заземления, которое используется в электропроводке. Для создания такой системы потребуется провести по всему контуру гаража металлическую полосу, подключив к ней проводники.

Вертикальный заземлитель

В большинстве случаев для создания вертикального контура выбирают вертикальные заземлители с использованием (на выбор) уголков, труб или медного проводника. Ниже представлена стандартная схема организации заземления в гараже.

Для монтажа заземлительного контура заранее выкапывают яму. Ее глубина должна составлять примерно полметра.

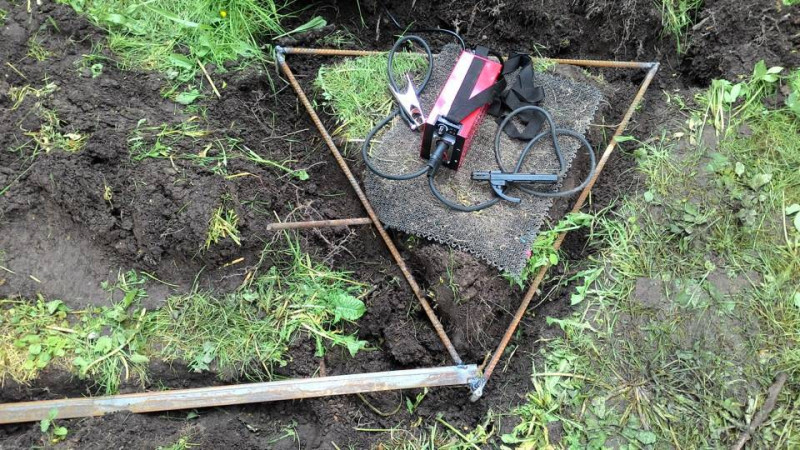

Установленные электроды объединяют друг с другом металлической лентой или прутком. Рекомендуемое сечение ленты — от 100 квадратных миллиметров. Диаметр прутка должен превышать 10 миллиметров.

Соединения выполняют при помощи сварочного аппарата. Все швы подлежат покраске, чтобы защитить металл от коррозийных процессов.

Финальная часть работы — прокладка трехжильного кабеля, который отходит от электрощита. Кабель подключают к розеткам и осветительной технике.

Инструкция по подключению

Давайте рассмотрим подробно схему верно составленного заземления для гаражного помещения.

Подключение заземления

Итак:

• Чтобы защитить проводку в случае утечки токов, во вводном щитке должно быть подключено УЗО. Всегда УЗО, устройство защитного контура, считается отличным помощником для заземляющего контура, поскольку в случае аварии сразу же отключает электричество на вводе.
• Если говорить о схеме заземления гаража на 220 Вольт, ее можно выполнить в виде прямой линии либо же в виде треугольника. Многие специалисты советуют использовать Т-образную схему защиты, которая подразумевает размещение двух электродов по углам в передней части гаража и двух вкопанных электродах в смотровой яме. Такие четыре заземлителя выполненных из железа соединяются между собой и затем подключаются к определенной шине в щитке.
• В качестве электродов можно использовать металлические уголки, длина которых может быть 2-2.5 метра. Уголки следует брать размером не менее 50х50 мм. В случае если вы взяли металлическую трубку, чтобы самостоятельно сделать заземление, следует выбрать трубку диаметром не меньше 32 мм, с толщиной стенок более 3,5 мм.
• Последним элементом контура является гибкий провод, который соединяет конструкцию, расположенную под землей с заземляющей шиной. Электрики рекомендуют использовать провод, выполненный из меди с сечением 6 мм. кв. или же алюминиевый, поперечное сечение которого от 16 мм.кв.

После подготовки всех необходимых материалов можно приступать к сборке заземляющего контура.

• Изначально нужно заняться помещением электродов в землю. Для этого следует выкопать не глубокие до 50 см ямки, согласно выбранной системе, и прокопать между ямками траншеи, дабы соединить заземляющую арматуру.
• Расстояние между электродами должно быть 1,2 метра. Когда ямы выкопаны, можно вбивать уголки в почву. Чтобы это сделать, рекомендуется изначально подточить конец каждого уголка при помощи болгарки.
• Подточенным концом в землю вбить кувалдой электрод так, чтобы тот вошел до конца.

• Уголки, вбитые в землю, соединяются друг с другом при помощи металлической полосы,       ширина которой должна быть не меньше четырех сантиметров, а толщина не меньше пяти. Чтобы соединить элементы схемы, лучше использовать сварку, предварительно проведя зачистку металла.
• Чтобы было удобно подключить провод к уголку, следует приварить специальную клемму или обычный болт.
• И в завершение трехжильный провод нужно протянуть от щитка 220 Вольт по гаражному помещению и подключить с заземлением к светильникам и розеткам. Подробно увидеть процесс обустройства заземления можно, просмотрев видео уроки.

Инструкция показывает, что заземление гаража можно сделать полностью самостоятельно. К тому же это не так сложно, и быстро.

Если ваш гараж расположен на территории дома, нет необходимости делать отдельный защитный контур. Сначала сделайте заземление дома, а потом уже пускайте трехжильный провод от щитка, расположенного дома до гаража. Самое главное, не торопитесь, посмотрите фото и видео, составьте план выполнения работы и тогда можете приступать.

Типы схем заземления

Существует четыре основные схемы, которыми пользуются многие электрики. Рекомендуется детальнее ознакомиться с их описанием и отличительными особенностями.

Система TN-S

Среди наиболее надежных схем заземления электрической сети гаражного помещения выделают TN-S. Однако многие электрики отказываются пользоваться ею, так как монтаж системы занимает много времени.

При выполнении монтажных работ человеку придется позаботиться о том, чтобы от подстанции к автогаражу были проведены провода N и PE. Самостоятельно это сделать сложно и поэтому приходится пользоваться помощью специальных компаний, услуги которых стоят недешево. Люди считают это экономически невыгодным и выбирают более дешевые методы.

Схема TN-С

Этот метод намного популярнее предыдущего, так как он не требует больших финансовых затрат. При использовании схемы проводник с фазой подключаются к электрическому щитку, установленному внутри автогаража. При подключении заземляющего контура PEN-провод разделяется на отдельные проводки N и РЕ. Это позволяет владельцу гаража подключить контур собственноручно.

Однако у этой схемы имеется недостаток, который связан с тем, что фаза может перейти на все устройства, подключенные к сети. Такая проблема возникает, если совмещенный провод разрывается. Это приводит к следующим последствиям:

• возможность удара током при работе с приборами;
• подача высокого напряжения на подключенные инструменты.

Схема заземления TN-С-S

Опытные электрики советуют пользоваться именно этой схемой, так как она в разы безопаснее остальных. Однако при проведении заземляющего контура таким методом придется потратить немало финансовых средств. Большая часть денег будет израсходована на проведение кабеля к гаражу, а также на полную модернизацию электропроводки.

Используя схему TN-С-S, проводник подстанции подключают к распределительному щитку гаражного кооператива. После этого к строению проводят пятижильный провод.

Система заземления ТТ

Людям, которых интересует простое заземление, следует обратить внимание на схему ТТ. В этом случае владельцу гаража придется самостоятельно сделать контур из нескольких электродов, которые вкапываются в грунт неподалеку от автогаража. К главным достоинствам такой технологии относят то, что она не требует вложения денег

К главным достоинствам такой технологии относят то, что она не требует вложения денег.

Схемы и расположение потребителей

Как провести проводку в гараже своими руками? Перед началом работ нужно подобрать схему проводки в гараже своими руками. Схемы электропроводки в гараже бывают разными, в зависимости то того, какая информация требуется тому, кто их смотрит. В электрической технике различают принципиальные схемы и схемы расположения.

Первые должны детально описывать всю электрическую цепь, а вторые – расположение потребителей, с указанием расстояния или так, чтобы можно было ориентироваться по масштабу чертежа. Начнем с принципиальной схемы подключения проводки в гараж, которая требуется в соответствии с последней версией ПУЭ.

Однофазная принципиальная схема электроснабжения гаража показана на рисунке ниже. Для удобства на схеме проводки в гараже использована реальная расцветка проводов (как в обычных кабелях).

Разводка электропроводки в гараже своими руками — схема, фото:

Фазный проводник сети находится под опасным напряжением относительно нейтрали и земли, так как нейтраль обычно заземляется. Однако, для работы устройства защитного отключения (УЗО) необходима защитная земля (PE, protection earth).

ВНИМАНИЕ! Никогда не соединяйте защитную землю с нейтралью! Используйте правильно устроенное заземление. Принцип работы УЗО состоит в использовании дифференциального трансформатора, который складывает входящий (по фазному проводу) и уходящий (по проводу нейтрали) токи

Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю. А разницу дает как раз ток утечки на землю

Принцип работы УЗО состоит в использовании дифференциального трансформатора, который складывает входящий (по фазному проводу) и уходящий (по проводу нейтрали) токи. Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю. А разницу дает как раз ток утечки на землю.

Возможно, этот ток течет по телу человека! Смертельный ток около 100 мА. А УЗО, показанное на схеме, настроено на ток 5 мА. Таким образом, человек будет защищен, ибо устройство сработает за миллисекунды и разомкнет цепь.

Но это работает только в том случае, когда ток утечки течет помимо дифференциального трансформатора УЗО, а именно в отдельной линии заземления!

Главный автомат обесточивает нашу маленькую сеть на схеме при коротких замыканиях на общей линии (магнитная защита) или в случае большой суммарной перегрузки всех линий (тепловая защита). Также он используется при ремонтах.

Для того, чтобы обеспечить независимость разных потребителей, используется несколько линий, питающихся от одной или нескольких групп. Обычно в частном гараже, как и в квартире, вполне достаточно одной группы. А каждая группа питается от своего автомата в цепи фазы. Это очень удобно при ремонтах.

Автоматы (автоматические выключатели) защищают свои цепи от перегрузок по току и от коротких замыканий. Следует помнить, что УЗО защищает цепи только от токов утечки! От перегрузки по току она цепь не защищает, это делает автоматический выключатель.

Шины, расположенные в щитках, выполняются в виде полос или брусков из медных или латунных сплавов и снабжены отверстиями для проводов, которые затягиваются винтами. Следует сказать, что современная номенклатура электротехнических изделий очень удобна для монтажных работ, если использовать ее грамотно.

Схема трехфазной сети отличается от однофазной только двумя дополнительными фазами и установкой трехфазных (строенных) автоматов и УЗО. Отдельные фазы этой сети разводятся как линии напряжения 220 В совместно с нейтралью. Между любыми двумя фазами напряжение равно 380 В, а фазовый угол в равномерно нагруженной сети равен 120 градусов. При этом ток в нейтрали равен нулю.

Электричество в гараже своими руками — схема расположения показана на следующем рисунке:

На таких схемах электрики в гараже не обязательно выполнять требования для чертежей по принятым правилам, так как мы делаем их для себя. Главное – это ясность всех обозначений. Вертикальные участки проводки отмечены плюсами с указанием высоты. Это даст возможность легко посчитать длину линий.

На схеме подключения электропроводки в гараже обозначаются условными обозначениями розетки и светильники. Можно добавить выключатели. Все добавляется по месту расположения. Мы еще поработаем над этим документом чуть ниже, когда будем выбирать материалы.

Устройство контура заземления в гараже

Контур собирается из горизонтальных и вертикальных электродов, которые закапываются в грунт, а для заземлителей используются различные металлические конструкции. Все элементы заземления внутри гаража относятся к внутреннему контуру, а снаружи к внешнему. В качестве внутреннего контура заземления по периметру стен, как правило, укладывается металлическая полоса, арматура, уголок или другие изделия, на него подключается все оборудование.

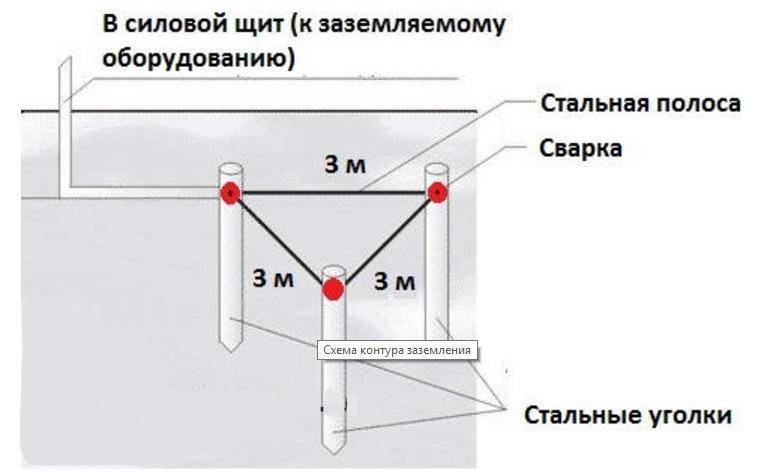

Рис. 5: устройство контура заземления в гараже

Посмотрите на рисунок, здесь приведен один из вариантов заземления в гараже, он подходит для тех ситуаций, когда у вас есть возможность обустраивать контур вокруг всего здания. Оптимальный вариант – на этапе строительства, когда происходит монтаж всей электрики. Если доступ к какой-то области заблокирован другими постройками, то металлические электроды смещаются  в свободную область.

Основная задача – обеспечить как можно меньшее сопротивление заземлителя. Для этого вам потребуется предусмотреть достаточную площадь соприкосновения металла с грунтом. Поэтому, если у вас нет возможности установить достаточную протяженность горизонтальных электродов, ее компенсируют нужным количеством вертикальных заземлителей. Способ их установки и соединения может выполняться:

• В линию – наименее надежный вариант;
• Замкнутой фигурой (треугольник, круг и прочие) – более надежное заземление;
• Сложной фигурой – если укладка производится на небольшой площади.

Рис. 6: как соединить заземлители в контур

В качестве заземляющего электрода подойдут обычные стальные трубы, уголки или медные элементы. Любые медные проводники — более надежный вариант, так как со временем медь не разрушается, а сопротивление контура не увеличивается. Размеры заземлителей, в зависимости от их конструкции и материала, выбираются в соответствии с п.1.7.111 ПУЭ по таблице 1:

Таблица 1

Материал	Профиль сечения	Диаметр, мм	Площадь поперечного сечения, мм	Толщина стенки, мм
Сталь	Круглый:
черная	для вертикальных заземлителей;	16	—	—
для горизонтальных заземлителей	10	—	—
Прямоугольный	—	100	4
Угловой	—	100	4
Трубный	32	—	3,5
Сталь	Круглый:
оцинкованная	для вертикальных заземлителей;	12	—	—
для горизонтальных заземлителей	10	—	—
Прямоугольный	—	75	3
Трубный	25	—	2
Медь	Круглый:	12	—	—
Прямоугольный	—	50	2
Трубный	20	—	2
Канат многопроволочный	1,8	35

После того, как вы определились с местом установки заземления гаража и всеми материалами, приступайте к самой процедуре.

Системы заземления типа TN-S, TN-C, TN-C-S

Прежде чем разбираться в типах заземление, нужно правильно понять, что оно из себя представляет. Ведь при упоминании этого слова, у большинства в сознание всплывает картинка: идущая по фасаду здания металлическая лента, которая присоединяется к вбитому в землю стержню.

К сожалению такое малое знание о заземление ведет к тому, что часто встречаются ситуации, когда пытаясь найти в помещение отвод для заземления и не найдя его, совершаются ошибочные действия. А именно попытки произвести заземление путем подсоединения третьего провода к различным металлически предметам. Особенно при установке стиральной машинки. Это могут быть трубы отопления, стояки и что-то иное.

А ведь в принципе, действие это понятно, ведь считается, что трубы идут через землю и значит, что электричество уйдет туда. Но не все так радужно. Такой способ заземления очень опасный. Ведь если случится ситуация при которой произойдет электропробой на корпус стиральной машины, то электрические удары могут получить все люди, которые в этот момент принимали ванну или просто пользовались краном. При этом в любой из квартир расположенных по стояку. А это может привести к летальному исходу.

Что такое заземление?

Поэтому чтобы производить заземление необходимо хорошо разбираться в этом деле и все делать согласно требованиям безопасности.

Что же такое заземление? По периметру здания вбивается ряд металлических стержней. Между собой они соединяются металлическими полосами. Так образуется контур заземления. К нему подсоединяется оборудование или электроустановки. Это и будет называться заземлением электроустановки (оборудования).

Существуют два вида заземления:

1. Защитное – эти видом обеспечиваются все дома, к которым подведено электричество;
2. Рабочее – присутствует на всех зданиях, оно служит главным образом для защиты от ударов молнии.

Чтобы организовать собственную систему подключения заземления, нужно определить тип системы заземления, которое подключено в конкретном здании. Существует общая точка, в которой соединяются обмотки трансформатора. Она имеет свое название – нейтраль или еще ее называют нулевая точка. Такое название получено из-за того, что при стабильной работе потенциал нагрузки равен всегда нулю.

Существует три типа заземления:

Чтобы понять, что они обозначают надо сделать расшифровку входящих в них букв. Первая буква будет обозначать, какой характер имеет заземление:

• Т – нулевая точка (нейтраль) – соединена с землей;
• I – все части проводящие ток, подвергнуты изоляции от земли.

По второй букве, можно определить какой характер заземления имеют открытые проводящие части входящих в здание электроустановок:

• T – существующие части связанны с землей, вне зависимости от того какого характера существует связь;
• N – части электроустановок связаны напрямую с землей, а для заземления потребителей существует отдельный PEN проводник.

Рассматривать их все стоит только при необходимости. Так как основным типом заземления, которое характеризуется низковольтностью – это до одной тысячи вольт. При этом используется система TN. Она включает в себя три подвида. Они имеют также буквенную аббревиатуру (буквенное обозначение систем заземления):

Следует расшифровать эти понятия.

Заземляющий контур своими руками

Итак, как сделать заземление в гараже, чтобы оно эффективно защищало от поражения электрическим током? Для этого создается так называемый заземляющий контур – совокупность металлических деталей, которые отводят электрический ток и рассеивают его. Основным параметром контура является величина электрического сопротивления между ним и физической землей. Ниже приведена таблица его зависимости от состава грунта.

Как видите, традиционная фундаментная подсыпка из гравия и глины по своему электрическому сопротивлению почти не отличается от человеческого тела. Поэтому просто заколотить металлический штырь на глубину около полуметра и присоединить к нему корпус станка или третий контакт евророзетки – это совершенно недостаточная мера для создания эффективной защиты.

Для проникновения во влажные и хорошо проводящие ток слои грунта необходим металлический штырь длиной около двух метров, а в отдельных случаях и до трех метров. Заземляющий контур должен состоять минимум из трех вертикальных штырей и соединяющих их горизонтальных металлических проводников.

Поэтому его традиционно делают в виде равностороннего треугольника с расстоянием между вершинами, равным одному метру. Это лучшая конфигурация для стекания тока и его рассеивания. Но если по условиям местности такую фигуру построить проблематично, вы можете разомкнуть контур и вытянуть его в линию.

На месте установки проводников копается траншея глубиной около полуметра и такой же ширины. В качестве вертикальных штырей используется круглый, четырех- или шестигранный пруток из черного или нержавеющего металла. Можно использовать и трубы, но их сложнее забивать. Диаметр вертикальных элементов из черного металла от 16 до 32 мм. При использовании нержавеющей стали можно ограничиться меньшими размерами – от 10 до 25 мм (последнее значение для труб).

Горизонтальные проводники делаются из плоского проката – полос или уголков. Их ширина не менее 10 мм. Правила устройства электроустановок рекомендуют, чтобы площадь их сечения была не менее 100 мм2. Плоская форма выбирается исходя из соображений большего контакта с землей, именно это условие обеспечивает эффективное стекание тока с проводников в землю.

Вертикальные штыри лучше заколачивать не кувалдой, а перфоратором. Длинный прут вгонять в землю неудобно, лучше его разрезать на куски и соединять их, приваривая к концам трубчатые муфты. Горизонтальные элементы контура к штырям привариваются, а места соединений покрываются битумной мастикой и другими материалами, защищающими от коррозии.

К концу одного из вертикальных штырей приваривается металлическая проушина, к которой с помощью болта с гайкой крепится заземляющий провод – лучшим его видом является плоская гибкая полоса, сплетенная из медных прядей. Этот элемент должен находиться над поверхностью земли.

После монтажа вертикальных и горизонтальных элементов траншею засыпают, плотно утрамбовывая грунт для лучшего контакта с металлом. Неплохо будет обильно пролить его водой.

Для проверки работоспособности контура заземления можно воспользоваться простейшим приспособлением, состоящим из электрического патрона с лампой накаливания и двух проводов с зажимами-крокодилами на концах.

Один зажим присоедините к фазному проводу. Второй – к заземляющему проводнику (можно использовать точку, где он присоединяется к третьему контакту евророзетки). Если все сделано правильно, яркость свечения лампы должна быть такой же, как при штатном включении в сеть. Это неофициальный метод контроля, но он довольно действенен.

Заземляющий контур не является окончательным решением проблемы электробезопасности. Электрическая проводка в гараже должна быть защищена автоматическими выключателями, а к каждой розетке подключено УЗО.

Если вам необходимо приобрести геосинтетические материалы, то на данном сайте kazgeodor.kz  вы найдете лучшую цену.

Устройство контура заземления в гараже

Контур собирается из горизонтальных и вертикальных электродов, которые закапываются в грунт, а для заземлителей используются различные металлические конструкции. Все элементы заземления внутри гаража относятся к внутреннему контуру, а снаружи к внешнему. В качестве внутреннего контура заземления по периметру стен, как правило, укладывается металлическая полоса, арматура, уголок или другие изделия, на него подключается все оборудование.

Рис. 5: устройство контура заземления в гараже

Посмотрите на рисунок, здесь приведен один из вариантов заземления в гараже, он подходит для тех ситуаций, когда у вас есть возможность обустраивать контур вокруг всего здания. Оптимальный вариант – на этапе строительства, когда происходит монтаж всей электрики. Если доступ к какой-то области заблокирован другими постройками, то металлические электроды смещаются  в свободную область.

Основная задача – обеспечить как можно меньшее сопротивление заземлителя. Для этого вам потребуется предусмотреть достаточную площадь соприкосновения металла с грунтом. Поэтому, если у вас нет возможности установить достаточную протяженность горизонтальных электродов, ее компенсируют нужным количеством вертикальных заземлителей. Способ их установки и соединения может выполняться:

• В линию – наименее надежный вариант;
• Замкнутой фигурой (треугольник, круг и прочие) – более надежное заземление;
• Сложной фигурой – если укладка производится на небольшой площади.

Рис. 6: как соединить заземлители в контур

В качестве заземляющего электрода подойдут обычные стальные трубы, уголки или медные элементы. Любые медные проводники — более надежный вариант, так как со временем медь не разрушается, а сопротивление контура не увеличивается. Размеры заземлителей, в зависимости от их конструкции и материала, выбираются в соответствии с п.1.7.111 ПУЭ по таблице 1:

Таблица 1

Материал	Профиль сечения	Диаметр, мм	Площадь поперечного сечения, мм	Толщина стенки, мм
Сталь	Круглый:
черная	для вертикальных заземлителей;	16	—	—
для горизонтальных заземлителей	10	—	—
Прямоугольный	—	100	4
Угловой	—	100	4
Трубный	32	—	3,5
Сталь	Круглый:
оцинкованная	для вертикальных заземлителей;	12	—	—
для горизонтальных заземлителей	10	—	—
Прямоугольный	—	75	3
Трубный	25	—	2
Медь	Круглый:	12	—	—
Прямоугольный	—	50	2
Трубный	20	—	2
Канат многопроволочный	1,8	35

После того, как вы определились с местом установки заземления гаража и всеми материалами, приступайте к самой процедуре.

Зачем нужен контур заземления

Многие электрические приборы нуждаются в розетках с заземляющим контактом. С помощью этого контакта корпуса техники присоединяются к заземлительному контуру. Изоляционный слой, нанесенный на токоведущие элементы приборов, иногда повреждается, вовнутрь проникают вода или влажный воздух. Результат — образование конденсата на металлических поверхностях электробытовой техники. Вода — отличный проводник электричества. Гаражи часто бывают достаточно сырыми помещениями. Данные здания квалифицируются как объекты повышенной опасности. Существуют дополнительные факторы риска, присущие гаражам, корпус которых выполнен из металла. Металлические конструкции, не относящиеся к электроприборам, могут оказаться под напряжением, если выступят в качестве сторонней заземляющей части. Дело в том, что между металлической частью гаража и почвой находится гидроизоляционный слой, стоящий на шпалах или бревнах, поэтому контакт между корпусом и почвой не всегда надежен. Кабеля обычно прокладывают путем их фиксации к проволоке или металлическим тросам. Последние держатся на гаражных корпусах за счет болтовых или сварных соединений. Нарушение изоляционного слоя на тросе приводит к возникновению потенциала, передаваемого на корпус гаража. Даже при отсутствии прямого контакта кабелей с металлическими поверхностями во время дождя этот контакт неизбежно возникнет.

Таким образом, наличие заземления — важнейшее требование, обеспечивающее безопасность как самой электробытовой техники, так и ее пользователей.
