Как сделать запор на распашные ворота своими руками

Изготовление самодельной щеколды

Существует несколько видов щеколд для домашнего использования, от простых поворотных, до автоматических.

Поворотная щеколда

Запирание с внутренней стороны удобно проводить простейшим устройством — поворотным крючком или щеколдой.

Для изготовления устройства понадобятся стальная полоса, саморезы, болты с гайками. Из инструментов готовят:

болгарку или ножовку по металлу;
дрель со свёрлами;
молоток, плоскогубцы, тиски;
линейка, метчик или карандаш;
сварочный аппарат.

Для финишной отделки приобретают грунтовку и краску для наружных работ.

Простейшее изделие состоит из засова, ответной запорной планки, ручки для открывания, ограничителя.

Алгоритм изготовления:

От стальной полосы отрезают засов длиной 15–20 см.
В одной стороне задвижки сверлят отверстие под крепёжный болт.
Приваривают или крепят болтами ручку для удобного открывания.
Просверлив насквозь дверное полотно, засов крепят болтом с гайкой к дверному полотну.
Между дверью и крючком устанавливают шайбу толщиной 2–3 мм, чтобы при движении засов не тёрся о дверь.
Из стальной полосы изготавливают ответную планку, изогнув деталь в тисках и просверлив отверстия для крепления.
Готовят ограничитель хода, крепят его к полотну двери.
Смазывают подвижные детали.

Простейшая односторонняя щеколда готова к работе.

Чтобы устройством можно было пользоваться, с двух сторон сверлят в полотне отверстие и устанавливают ручку с лицевой стороны двери. Ручка может быть съёмной. Таким образом получают потайной затвор, открыть который смогут только хозяева или посвящённые в секрет люди.

Щеколда с навесным замком

Немного усложнив конструкцию, можно получить надёжный запор, а для открывания калитки придётся вскрывать замок.

Для изготовления щеколды на ворота с навесным замком на подвижную и неподвижную части сваркой крепят проушины.

Варианты и чертежи легко найти в интернете.

Такое устройство может служить для калитки дачи. Здесь замок защищает от случайных нарушителей или хулиганов, а не он профессиональных воров.

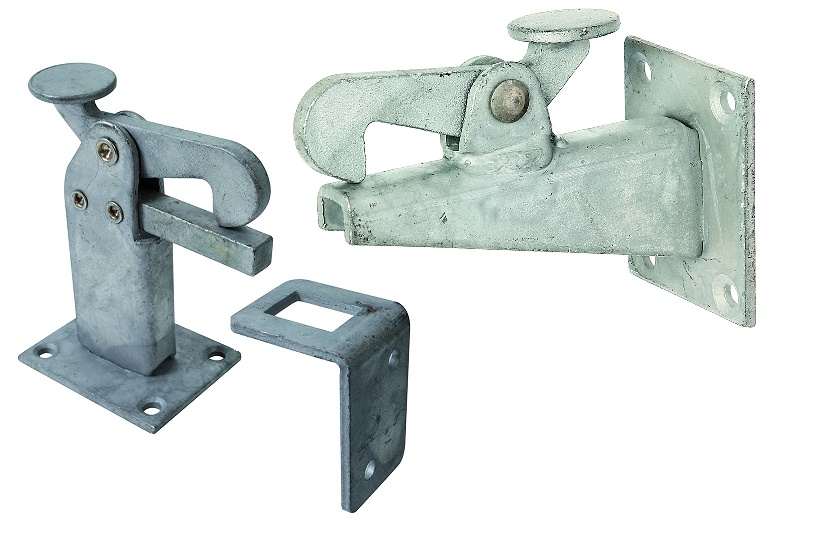

Самозащёлкивающаяся щеколда

Сделать защёлку на калитку, которая работает автоматически, можно своими руками. Алгоритм работы таких устройств основан на самопроизвольном проворачивании засова под действием силы тяжести или пружины.

Простейший вариант состоит из вращающегося в вертикальной плоскости засова и ответной планки, передняя часть которой срезана под углом.

При закрывании двери засов скользит по наклонной плоскости и в конце движения под собственным весом опускается, в прорезь.

Для открытия калитки планку поднимают с помощью вращающейся ручки, выполненной в виде кольца или любой другой формы.

Разновидности запорных механизмов

Защитные конструкции для входной группы участка бывают заводскими или изготовленными своими руками. Их можно использовать по отдельности, а также совместно, в целях повышения защитных качеств ограждающей конструкции.

По расположению различают засовы для ворот:

вертикальные. Они представляют собой металлические прутья/пластины, проходящие в специальные фиксаторы-проушины, приваренные по краю полотна ворот или калитки. Нижнее окончание стержня входит в трубу или паз, углубленные в земле и закрепленные бетонной заливкой. Такой запор простой, надежный, он применяется преимущественно в распашных конструкциях;
горизонтальные. Принцип строения данного механизма схож с вертикальным, только располагается он параллельно земле. Такая щеколда на калитку состоит из стержня, ушек-держателей и фиксатора, установленного на соседнем полотне/столбе.

Конструкционно запорные механизмы для ворот бывают:

накладными. Это засовы сдвижного типа, предназначенные для установки изнутри входной конструкции участка. Подобная накладная задвижка на ворота может быть плоской или объемной (в виде штыря);
винтовыми. Данные затворы устанавливают с наружной части входной группы участка. Они включают стержень с нарезанной винтовой резьбой и ключевую основу с выемкой и шпилем. Подобную конструкцию легко изготовить собственноручно, но она имеет ряд недостатков. Для ее установки потребуется наличие свободного места в проеме калитки, изделие легко взломать при помощи подбора схожего ключа;
ригельными. Это более сложные механизмы, состоящие из ключа с выемками и соответствующего ему основания. Изготовление такого изделия под силу только опытному мастеру, но возможность подделки ключа существует;
пазовыми. Данные запоры на ворота имеют несложное строение, но обеспечивают надежную защиту от взлома. При вставке ключа в щель замка начинает двигаться шестерня, открывающая/закрывающая калитку;

пружинными. Это простой механизм, состоящий из компактного основания, в проушины которого вставлен Г-образный штырь. Поворотом его ручки оттягивается пружина, которая открывает полотно. Данный замок можно применить в качестве дополнительной защелки для калитки, поскольку он не обладает высокой надежностью;
врезными. Они сделаны наподобие стандартного дверного замка. Для установки данного запорного механизма необходимо проделать отверстие внутри полотна калитки;
кодовыми. Данные системы работают путем нажатия комбинации цифр. Работают они по принципу домофона. Однако код просто разгадать, поэтому рекомендуется покупать замок с дополнительным запором, открываемым ключом.

Существуют более современные защитные системы, работающие от электричества.

Важная информация: достоинства таких запоров — высокие защитные качества, устойчивость к взломам, удобство в применении, недостатки — необходимость подключения к электричеству, вероятность возникновения сбоев при неблагоприятных погодных условиях (морозах, высокой влажности).

Уловитель-защелка

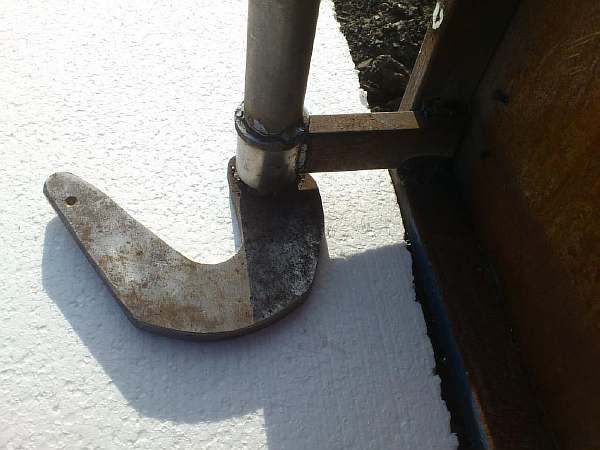

Фиксатор-ловушка – еще один вид ограничителя хода ворот. Принцип ее действия заключается в том, чтобы створка ворот попала в ловушку от сильного толчка и зафиксировалась, а открыть ее можно нажатием на пружинную кнопку.

Для создания такого фиксатора своими руками необходимо найти место для крепления защелки. Это может быть столбик или стена. Место крепления должно быть неподвижным, иначе петлей ворот можно не попасть в защелку. Сам механизм защелки собирается из ручки с пружиной, к которой приварена треугольная планка.

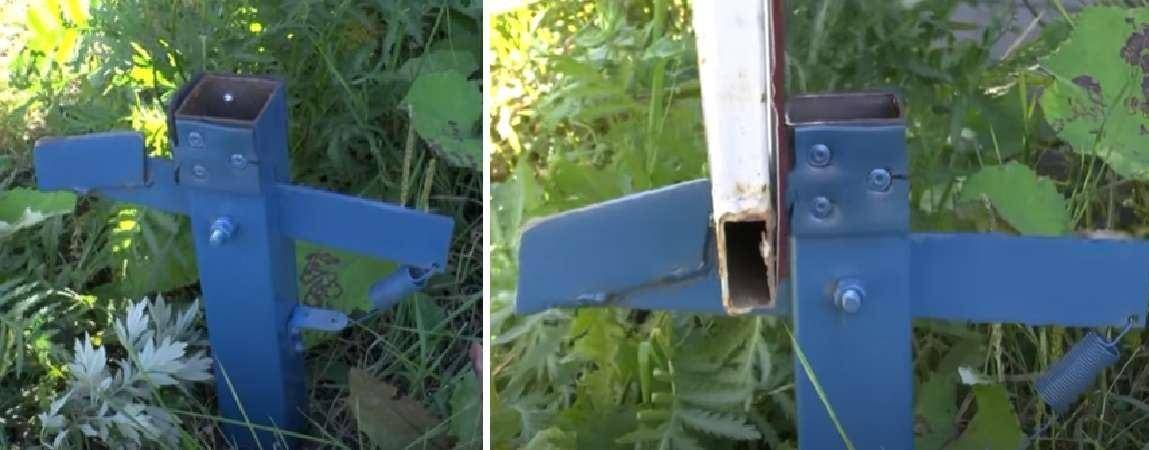

Самодельный упор-уловитель. Хорошо работает, нет необходимости наклоняться или часто чистить

Сергей Свистунов
Строитель со стажем, редактор информационного портала Zaborchik.com

Выпирающий наружу острый угол может быть скруглен для безопасности. К месту фиксации защелки требуется прикрепить упор, на него установить подвижную ручку-рычаг. К самим воротам приварить петлю.

— Сергей Свистунов Строитель со стажем, редактор информационного портала Zaborchik.com

Выбираем лучший вариант запорной системы

Гаражные ворота, в большинстве своем, имеют стандартную конструкцию: две створки, крепящиеся к раме посредством петель. Соответственно, выбор запорной системы, в основном, определяется предпочтением владельца.

Для внешних ворот

Для внешних ворот оптимально подходят шпингалет (горизонтальный ригель) и фляжная система запора. Устройство последней достаточно простое, благодаря чему монтаж конструкции не вызывает сложностей, а механизм прослужит в течение многих лет.

Для распашных ворот

Для распашных гаражных ворот рекомендуют использовать вертикальный засов. Обусловлено это тем, что открытые створки можно зафиксировать, если опустить металлическую трубу. Последняя будет удерживать гаражные ворота от порывов несильного ветра.

Потайной замок

Устройство потайного механизма

Иногда на полотне не видно ни скважины для ключа, ни отверстия для замка, а калитка не открывается, будто изнутри есть замок. Если рассмотреть полотно более внимательно, можно обнаружить, однако, что с обратной стороны есть задвижка. Но как закрывается она снаружи, поначалу механизм этого запора непонятен. Оказывается, на двери есть шестиугольная шляпка шурупа. Она поворачивается специальным ключом-воротком шестиугольной формы. С внутренней стороны стоит рейка, которая при повороте болта закрывает вращением запорное устройство двери. Делают такие запоры довольно легко.

На хвостике болта напильником выполняется плоская лыска. На нее укрепляется задвижка, в которой делается прорезь для лыски.

Собирают запор так:

сверлят специальное отверстие для резьбового участка болта;
толстым сверлом выполняют углубление для головки болта, чтобы на полотне она могла утонуть в углублении;
с другой стороны надевают на болт две шайбочки и прижимают с помощью гайки так, чтобы головка болта была утонувшей;
на подготовленную лыску насаживают задвижку и плотно прижимают ее с помощью гайки.

Крючок для ворот

Крючок и петля – самый простой фиксатор ворот. Их легко найти практически во всех строительных магазинах. Монтаж тоже не составит труда. Но они имеют ряд существенных недостатков. Их можно установить только на собственный забор, если он в обе стороны идет дальше хотя бы на ширину ворот. Если ворота находятся возле угла участка, то прикрепить петлю будет некуда. Кроме того, чтобы зафиксировать, нужно будет открыть ворота настежь, что не всегда удобно и возможно, поскольку рядом с воротами иногда нет столбов, на которые можно установить петлю.

Для ворот гаражей они не подходят, потому что по соседству находятся чужие боксы. Еще одной проблемой является сезонное расширение/сужение самого материала ворот, в таком случае крючок в определенное время года может просто не дотянуться до петли. Чтобы решить эту проблему, можно вместо обычных крючков использовать крючки-стяжки с резьбой, которые подстраиваются под нужную величину.

Варианты фиксации воротной створки крючком

Важно! Чтобы сделать такой фиксатор своими руками, вам понадобится крепкий металлический прут и две металлических пластины. Прут нужно согнуть с одной стороны в виде крючка, с другой – в виде кольца

Металлические пластины согнуть в середине дугой, а с двух сторон сделать дырки под крепеж. Можно без дырок, а просто приварить, если ворота и основа для крепежа петли из металла.

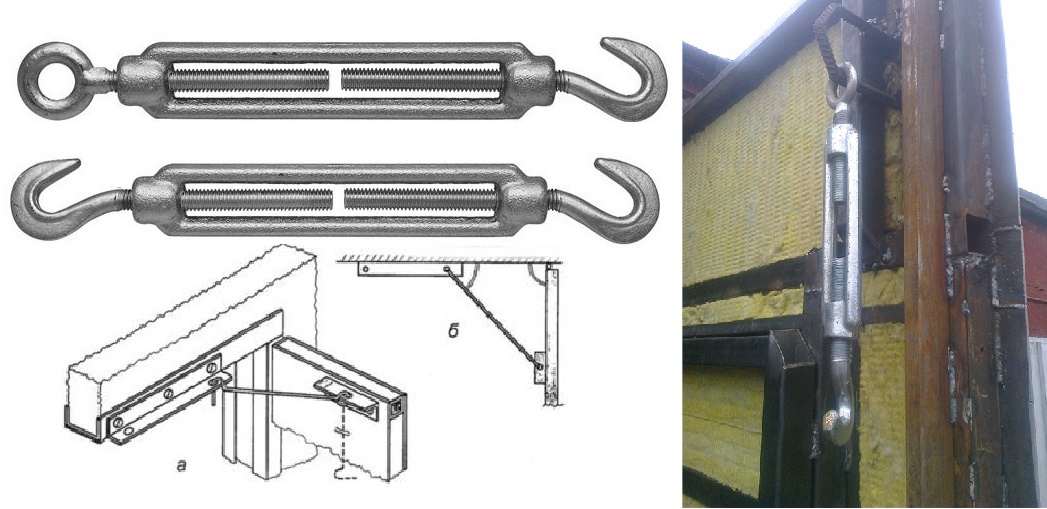

Удержать створки в открытом или закрытом состоянии можно при помощи двух петель и металлического штыря

Делаем запорный механизм собственноручно

Можете самостоятельно соорудить запор для калитки в домашних условиях. Для удобства рекомендуется использовать самый простой механизм в виде горизонтальной щеколды на пружинной основе.

Перед тем как приступить к делу, определите место на калитке для монтажа задвижки, с помощью рулетки и карандаша обозначьте точные пометки. Теперь начертите схему будущей конструкции, наиболее полный и понятный рисунок представлен ниже.

Схема засова на ворота

Затем подготовьте все необходимые материалы и инструменты, такие как:

металлические пластины подходящего размера;
стальной стержень с ушком;
пружина;
тиски;
ножовка по металлу;
молоток, отвертки или гаечные ключи;
шуруповерт, дрель, сварочный аппарат.

Вначале вам следует смастерить каркас запора. Для этого возьмите металлическую пластину и приварите к ней держатели для стержня. Затем укрепите на стержне ручку и вставьте его вместе с пружиной в готовый каркас. Теперь пришло время заняться монтажом готового изделия.

Если у вас металлическая калитка, прикрепите к указанному месту замок с помощью сварочного аппарата или затяните крепления винтами и гайками.

Ну а если у вас деревянные ворота можно применить монтаж на саморезах. Напротив запорного стержня в соответствующем месте несущего столба или профиля ворот проделайте отверстие для фиксации затвора в закрытом состоянии.

Засов на железные ворота

Теперь ваш затвор практически готов. Однако, вы сможете его отворять только с внутренней стороны, поэтому лучше соорудить торсионный механизм. Для этого возьмите тонкий металлический трос нужной длины, проделайте для него небольшое отверстие в боковой нижней части ворот.

Прикрепите трос к ушку задвижки, протяните его на внешнюю сторону через отверстие и закрепите где-нибудь в закрытом месте. Потянув за него, вы сможете открыть калитку с внешней стороны.

Итак, в самостоятельном изготовлении и монтаже этой важной детали нет ничего сложного. Главное, перед началом работ нужно сделать точные замеры места для монтажа будущего изделия, правильно составить схему конструкции и иметь при себе определенный набор инструментов и материалов

Главное, перед началом работ нужно сделать точные замеры места для монтажа будущего изделия, правильно составить схему конструкции и иметь при себе определенный набор инструментов и материалов.

Изготовление своими руками

Для калитки важны красота, точность, желательно какое-то изящество, поэтому замок для нее проще купить. Цели запорного механизма на гараже – обеспечение надежности и соответствие конкретному виду дверей. В связи с этим запоры чаще делают своими руками.

Если есть желание сделать запор самостоятельно, нужно иметь болгарку, гаечные ключи, тиски, пассатижи, дрель, отвертки, сварочный аппарат. В основном используются следующие материалы: остатки бруса, дерева, арматуры, обрез металла, преимущественно – остатки стройматериалов.

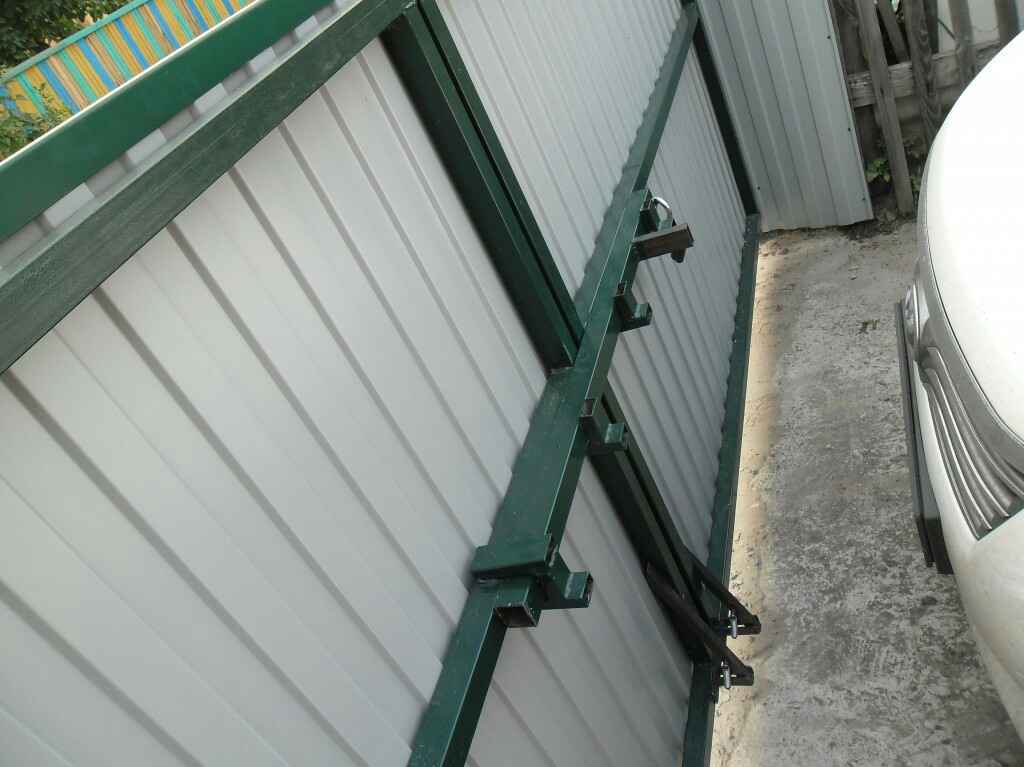

Запор в проушинах

С каждой стороны створок ворот или в их центральной части приваривают проушины. В них вставляют засов или навесной замок.

Шпингалет

Аналогичным образом делают шпингалет. Привариваются две или больше петель по краям воротных створок. С одной стороны прикрепляют язычок. Он должен плотно входить в петлю на другом полотне. Петля может быть расположена на том же уровне створки, что и язычок, но иногда ее крепят сверху или снизу. Язычок в этом случае идет по диагонали.

Многие думают, что такой тип засова самый ненадежный. Считается, что его отличает низкая стойкость к взломам. Связывают это с тем, что, когда закрывается шпингалет, остается небольшой зазор.

Штырьковый механизм

Приусадебный дом, гараж часто оборудуют засовом обычного контейнерного вида. Изготовить его просто:

В углах полотна наваривают полые трубки из металла длиной до двадцати сантиметров.
Точно такие же трубки вкапывают в землю. Запором служат куски арматуры длиной около пятидесяти сантиметров. Их вставляют в приваренные трубки.

На фото изображен обычный засов.

Вместо труб иногда используют петли.

Ответные трубки в землю вкапывают не всегда. Нижние концы стержня из арматуры в этом случае затачивают. Стержень при этом доходит только до грунта. Контейнерный запор для воротных створок считается надежным и крепким.

Засов

Чертеж для изготовления своими руками

Чтобы изготовить засовный механизм, берут шпингалет, металлическое основание, а также скобы. Пластину, которая будет основанием, прикручивают к створкам. Желательно, чтобы ее длина соответствовала ширине полотен. К пластине полотна приваривают скобы, через них пропускают засов. Для удобства к засову приваривают ограничитель или ручку.

Защелка

Берут металлические крючки, имеющие форму буквы Г. Их может быть четыре или шесть. Все они должны иметь одинаковый размер. По одному крючку прикручивают в месте, где дверные створки соприкасаются. Еще пару – на концах полотен напротив друг друга. Засов в виде трубы из металла продевается сквозь крючки. На него для облегчения использования приваривают ручку.

На видео рассказывается, как сделать задвижку своими руками.

Вертушка

Запорные механизмы этого вида закрепляют на воротах, изготовленных из металла, и на калитках. Чтобы их изготовить, необходимо:

Взять брусок толщиной пять сантиметров и две стальные полоски, согнутые в середине, – стопоры.
Перекладина прикручивается с самого края одной из створок. Металл прикрепляют к каждой части дверных полотен так, чтобы они фиксировали засов при его вращении.

Полотна фиксируются очень крепко. Такая самоделка надежно защищает от проникновения посторонних лиц.

Для другого варианта вертушки используют брусок и одну металлическую пластину. Брусок прикручивают на краю одного из полотен, пластину – на другой створке. Механизм работает по типу шлагбаума.

Особенность устройства в виде вертушки – отсутствие каких-либо деталей с наружной стороны дверного полотна.

Блокировка сооружений из профнастила

Заборы на дачных участках, ворота хозяйственных построек, гаражей часто делают из профлиста. Блокирующие устройства прикрепляют к подготовленным рамкам створок из профильной трубы или каркасам, сделанным из металла. Профтрубам отдают предпочтение те, кто ценит надежность. Металлические элементы более эстетичны, но менее прочны.

При изготовлении запора для ворот из профнастила, состоящих из двух частей, на каждую из них устанавливается по одному запору.

В начале работы на раме или створке ворот карандашом или маркером отмечают то место, где будет находиться замок, определяют, насколько длинным будет прут, а также локацию в земле, куда он будет входить.

Преимущества самостоятельного изготовления и места использования

Самостоятельное изготовление запоров позволяет задействовать старые запчасти, материалы, сэкономить и сделать надежную конструкцию. Если у вас установлены большие ворота, но нет запорного механизма, то охранять дворовую территорию, дом и постройки не получится.

Если установить запор своими руками, то злоумышленник не будет знать, как его открыть из-за нестандартности конструкции, что убережет от кражи. Конечно, если вор профессионал, то откроет запор шпилькой, ломом.

Но всё равно крепкая преграда доставит ему неудобство. Для садовых участков используют самодельные шпингалеты.

Для защиты более ценного места – гаража, применяют засовы-фиксаторы в комбинации с навесными замками. А для частных домов подойдут самые сложные варианты: шлагбаумы, навесные и электронные замки.

Для охраны территории могут использоваться категории устройств:

Обычные защелки, шпингалеты и т.п. Они не могут защищать от взлома, но сдержат открытие и зафиксируют закрытое положение.
Контейнерной категории – они большие о прочные. Подойдут для сдвигающихся и распахивающихся створок.
Механизмы, производящиеся для ангаров. Они запирают тяжелые двери, с которыми не справятся другие устройства.
Системы, оснащенные электрическим приводом и сигнализацией. Они подойдут для частных домов.

Владельцы подбирают категорию запоров в зависимости от нужных функций. Зачастую для частного сектора не требуется сигнализация, достаточно контейнерных механизмов.

Запоры для распашных ворот

Навесной замок обеспечит дополнительную защиту

Аналогично запорам для откатных конструкций можно делать засовы для распашных ворот, особенно одностворчатых. Достаточно зафиксировать подвижную часть полотна, и въезд надежно закрыт.

Для входа во двор используют в основном калитку. Затем уже открываются изнутри ворота. На калитке традиционно ставятся щеколда и поворотная ручка, или покупной замок с ключом, открываемый с двух сторон.

Штыри

Штыри делаются по аналогии с откатными воротами, только для каждой створки отдельно. Фиксаторы простой конструкции желательно иметь при наличии засовов и других запоров. Они позволяют удерживать створки в нужном положении и не дают сломать засов.

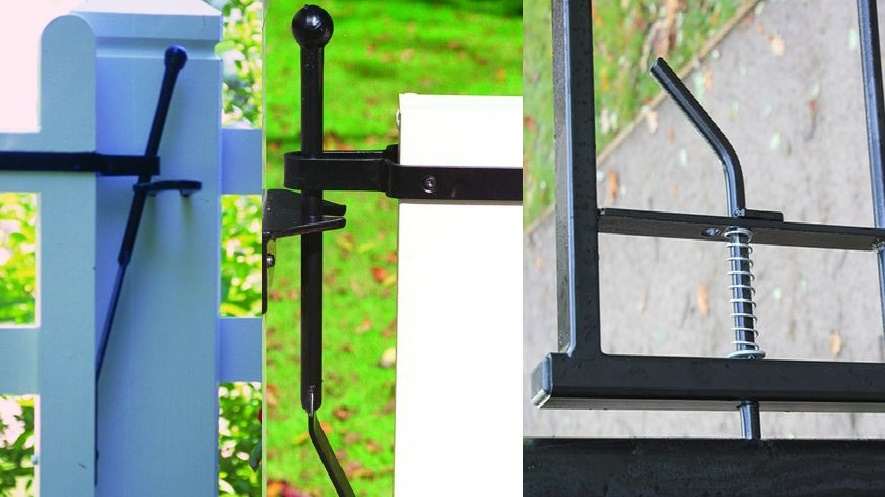

Пружинный засов

Пружина нужна для надёжной фиксации задвижки в закрытом положении. Если на массивные ворота или калитки действует сильный ветер, вибрации могут постепенно передвинуть засов в открытое положение.

Нетрудно самостоятельно изготовить устройство, взяв за основу заводскую конструкцию.

Для работы понадобятся болгарка, сварка и дрель.

В закрытом положении задвижку удерживает пружина. Если необходимо открыть дверь, потянув за ручку и преодолев сопротивление пружины, сдвигают засов. Для фиксации в открытом положении на противоположном от ответной планки конце имеются два лепестка, за которые заводят ручку.

Изготовление своими руками

Практически любое устройство можно соорудить самостоятельно, если иметь необходимые инструменты, запчасти и чертеж. Не все из них относятся к простым механизмам, но при наличии рук и головы поддаются изготовлению.
