Возведение столбчато ленточного фундамента для забора

Устройство ленточного фундамента

1. Подготовка. Пока сохнет бетон на уровне земли и на небольшом от нее расстоянии устанавливается ростверк, траншея обносится изготовленной из фанеры или досок опалубки. На одно опалубки кладется песок, внутрь нее настилается гидроизоляция (полиэтилен). Изготавливается такой же каркас для армирования, каркас ростверка соединяется с торчащими из опор прутами.
2. Заливка бетона осуществляется миксером в один заход, воздух из бетона удаляется вибратором или при помощи куска арматуры.
3. Опалубка снимается приблизительно через месяц, после окончательного затвердевания бетона, также удаляются расположенный между землей и ростверком слой песка, траншеи засыпаются грунтом.

На ленту ложится вся нагрузка от дома, его строительство требует максимально высокого качества, конструкция должна выдерживать также воздействие окружающей среды. При отсутствии времени и навыков всегда можно нанять бригаду строителей, помимо затрат на строительные материалы нужно будет оплатить их услуги.

Приблизительная стоимость установки одного столба составляет от 20 до 30 долл, монтаж 1 погонный метр ленточного ростверка будет стоить 40 долл.

Сборный фундамент из блоков. Про это читайте тут.

А здесь статья про мелкозаглубленный фундамент.

Тут https://stroika-dom.com/stroitelstvo/fundament/ вы найдете много познавательных статей про фундамент для вашего дома.

Виды столбчатого фундамента

Прежде чем приступить к детальному проектированию и расчёту столбчатого фундамента, следует определиться, на каком участке, какого типа и по какой технологии будет на нём возведена постройка. От этих факторов зависит выбор материала столбчатых оснований фундамента и глубина их заложения.

Материалы для возведения фундамента

Для фундаментных оснований могут быть использованы следующие материалы:

• железобетон;
• бутобетон;
• блоки;
• кирпич;
• натуральный камень;
• дерево;

• трубы: асбестовые или пластиковые.

Глубина заложения фундамента

Глубина заложения столбчатого фундамента определяется его конструкцией, технологическими параметрами строения и геологическими характеристиками грунта в пятне застройки.

Полезный совет! На песчаной почве, в которой грунтовые воды находятся на уровне ниже 1 метра, – столбчатый фундамент с плитной конструкцией может выдержать кирпичный коттедж.

По глубине заложения столбчатые основания делятся на три основных типа:

• Заглубленные – с глубиной заложения ниже отметки промерзания почвы.
• Мелкозаглубленные – с глубиной заложения на 40-70 см от уровня земли.

• Незаглубленные – расположенные на поверхности земли при полном отсутствии подземной части. При этом в местах установки столбиков с почвы снимается плодородный слой и выполняется подсыпка нерудного материала.

Столбчатый фундамент своими руками: пошаговая инструкция

• Для устройства столбчатого фундамента своими руками пошаговая инструкция нужна как наиболее подробное и наглядное пособие.
• В общем случае, конструкция опорно-столбчатого фундамента – это система опор минимально возможного поперечного сечения, расположенных в точках сосредоточения нагрузки: в углах здания, в местах пересечения стен, под несущими балками, простенками, под печью. Для определения количества отдельно стоящих столбиков, расстояние между ними принимается равным 1,5–2,5 м. Чтобы связать опоры фундамента в единую конструкцию, между ними делают ростверк.

Обустройство деревянной опалубки под столбчатый фундамент

Высота столбов над нулевой отметкой индивидуальна и зависит от конструктивных особенностей ростверка.

Возможные ошибки при строительстве и способы их исправления

Существует несколько ошибок, которые чаще всего допускаются при возведении столбчатого фундамента из блоков своими руками:

1. Столбы без подошвы быстро просядут. Чаще всего строится фундамент без подошвы, так как это позволяет сэкономить на стройматериалах и сделать процесс возведения менее трудоемким.
2. Столбчатый фундамент нельзя ставить в просадочном грунте, так как от проседания (погружения в почву) в будущем такую постройку не спасет даже качественно сделанная подошва у каждого столба.
3. Нельзя возводить столбчатый фундамент в глинистой земле. Зимой столбы будут выталкиваться (подниматься и уходить в разные стороны) из такого грунта, даже если они построены ниже точки промерзания и имеют подошву.
4. Неправильный расчет нагрузки на фундамент от несущих конструкций сооружения приводит к возникновению боковой составляющей, уводящей столб в сторону.

Просевший фундамент можно выровнять, поставив здание на домкраты и нарастив столбы до нужной высоты.

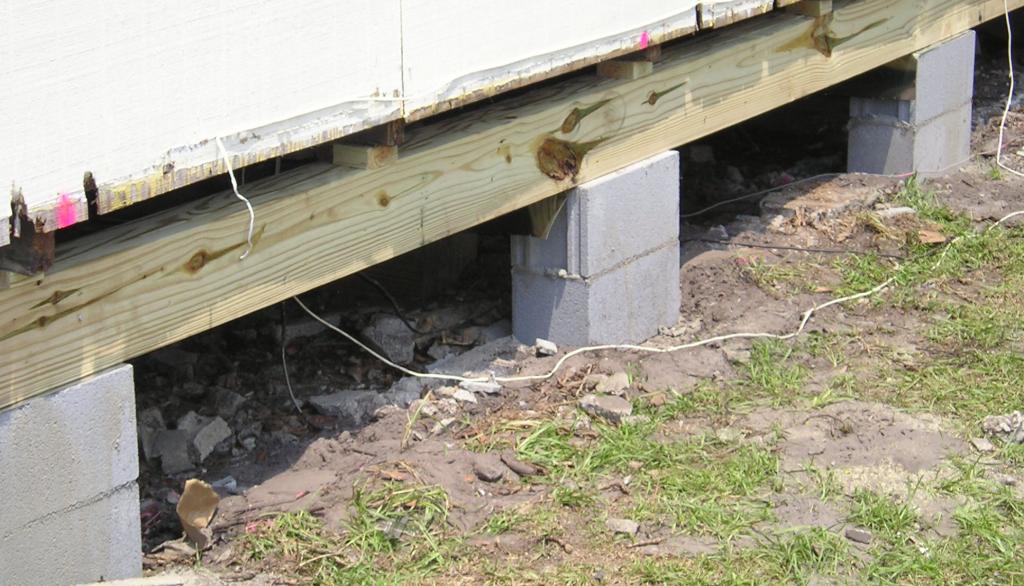

Столбчатое основание подойдет для деревянного дома (из бревен, бруса) и для каркасного сооружения высотой не более двух этажей. На такой опоре можно построить одноэтажный дом из ячеистого бетона (вес стройматериала не должен быть больше 1000 кг/м3)

Важно, чтобы будущее здание давало на все столбы одинаковую нагрузку

Много важной и полезной информации о столбчатом фундаменте найдете здесь

Порядок выполнения работ

После получения проектно-сметной документации можно приступать к строительству. Возведение основного части, строящегося объекта можно разделить на определённые этапы.

Подготовка и разметка участка

Производится предварительная очистка участка: выкорчёвываются деревья и кусты; снимается растительного слоя земли.

На этом этапе работы понадобится небольшой набор инструментов и материала:

• рулетка;
• бельевой шнур;
• строительный уровень;
• прямоугольный треугольник;
• деревянные колышки.

Границы объекта и несущих стен отмечаются с помощью колышков и натянутого шнура. Углы между стенами проверяют с помощью треугольника и составляют 90 градусов. Это если не предусмотрено сложное архитектурное решение.

Земляные работы

Для рациональности установки опорных столбов выкапывают траншею по всем линиям разметки. Глубина не должна превышать 40 сантиметров, а ширина – не более 100 миллиметров. После этого приступают к формированию отверстий стойки.

Выкопав ямы, траншею следует закопать, ленточный фундамент не должен лежать на земле. Лучше засыпать песком до определённой высоты.

Установка столбов

Диаметр ям под опоры зависит от нагрузки на основание, определяется при расчёте. Для формирования углубления используют бур и лопату, если надо копать глубоко, используют шнек.

Если высота ямы более 100 сантиметров, для предотвращения осыпания делают подпорки. На дне углубления выполняется подушка из песка, толщина может изменяться от 100 до 400 миллиметров.

Перед установкой опоры, производится гидроизоляция двойным слоем рубероида. Затем элемент вставляется в яму и заливается цементно-песчаным раствором между трубой и стенкой углубления. Если для выполнения стоек заготовлена опалубка, гидроизоляционный материал закладывается на дно шурфа и заливается рабочей смесью. Такие столбы укрепляются арматурными прутами.

Трубу приподнимают на высоту 20-30 сантиметров и оставляют до полного затвердевания цемента. В случае необходимости, выполняется укрепление столбов. Это зависит от выбранного материала. После затвердевания подушки и укрепления стоек, жидкий бетон заливается в свободное пространство в углубления, а потом в полость внутри трубы.

Готовые столбы оставляют до полного высыхания, и набирать определённую прочность. Верхние концы арматурных прутьев выступают из опор на 15-20 сантиметров.

Установка ленты

После выхода на поверхность опорные столбы связываются ленточной частью конструкции. Соединительную стяжку называют ростверком, который держится на опорах.

Пошаговая инструкция строительства ленточного участка фундамента:

1. Делается каркас из арматуры и стальной вязальной проволоки. Полученный элемент приваривается к арматурным прутьям, торчащим из столбов.
2. Монтируется опалубка для заливки ростверка вокруг сваренного каркаса. Для сооружения используются доски, фанера или плиты ДСП.
3. Выполняется гидроизоляция внутренней поверхности опалубка. Для этого используется полиэтилен или мембранный материал.
4. Заливается бетонный раствор в собранную опалубку. Рабочий раствор можно приготовить самостоятельно или заказать готовый. Операция выполняется за один заход, раствор лить только горизонтально. Следует предотвращать образование вертикальных стыков, может произойти образование трещин. В залитый бетонный раствор погружается специальный вибратор. Это поможет избавиться от образования воздушных карманов.

Ростверк сохнет в течение 28 дней, за это время бетон набирает прочность. У зависимости от погодных условий на протяжении всего времени необходимо выполнять следующие процедуры:

• При большой влажности накрывать полиэтиленовой плёнкой.
• При высокой температуре — дополнительно увлажнять.

Опалубку можно снять после полного затвердевания заливки. Обязательно выполняется гидроизоляция ленточной части фундамента и засыпаются оставшиеся траншеи.

Монтаж столбчато-ленточного фундамента

Возведение такого основания состоит из двух этапов: монтажа опор и устройства бетонной ленты.

Перед началом строительных работ необходимо рассчитать все нагрузки и определиться с глубиной заложения основания и характеристиками опор.

При расчете берут во внимание такие параметры:

• глубину расположения подземных вод;
• уровень промерзания грунта и его характеристики.
• нагрузку от здания.

От правильного соблюдения технологии монтажа будет зависеть надежность и безопасность дома.

Фундамент может быть мелкозаглубленным до 400 мм или заложенным на большую глубину. Столбы устанавливают, в зависимости от несущей нагрузки от постройки, на расстоянии друг от друга 1000-2000 мм.

Чем больше шаг между опорами, тем ниже нагрузки они способны выдерживать. Опоры должны располагаться по углам дома, на пересечении несущих стен, под колоннами, камином и другими элементами повышенной тяжести.

Разметка участка

С самого начала делают разметку участка, согласно проектной документации. Предварительно на бумаге рисуют чертеж, на котором размечают места расположения свай. Только после этого начинаются строительные работы.

Согласно чертежу выполняют разметку строительного участка. Места установки опор намечают деревянными колышками или металлическими прутьями. Между столбиков протягивают шнур по периметру и по диагонали, строго следят за соблюдением уровня. Проверяют, чтобы получились ровные прямоугольники. Шнуром отмечают наружный и внутренний контур расположения бетонной ленты.

Подготовка к монтажу свайно-ленточного основания.

Устройство фундамента своими руками

Столбчато-ленточный фундамент, объединенный монолитной стяжкой из бетона сделать достаточно легко

При этом важно правильно выполнить все расчеты и соблюдать технологию

Руководство по монтажу фундамента:

1. Согласно разметке роют траншею под ленточное основание, глубиной 40 см. Ширина траншеи должна быть больше ширины фундамента на 7-10 см, чтобы осталось пространство для монтажа опалубки.
2. В местах установки столбов делают углубление, лопатой или с помощью бура. Диаметр опорных столбов зависит от несущей нагрузки на опоры. Чем больше будет сила тяжести, тем больше должно быть сечение сваи.
3. Устанавливают столбы, для получения более прочного основания заливают их бетонным раствором.
4. Делают опалубку из досок, устанавливают подпорки, чтобы форма не развалилась под силой тяжести бетона.
5. Заливают бетонную ленту по всему периметру дома.

В опалубке не должно быть щелей, чтобы бетонный раствор не вытекал наружу.

К монтажу цоколя приступают только после того, как бетонная лента полностью высохнет.

Монтаж буронабивного фундамента

После разметки участка начинают выполнять основные работы по закладке основания дома. Ленточный фундамент на буронабивных сваях прослужит более 70 лет, при условии выполнения всех этапов технологического процесса.

Пошаговая инструкция по устройству столбчато-ленточного фундамента своими руками:

1. Проводят бурение скважины в несколько этапов. Первые 150-200 см почвы выбирают с помощью буровой насадки. Затем бурят скважину с использованием шнека.
2. Когда скважина необходимой глубины готова, на дно насыпают песчаный слой, толщиной 300-400 мм, он способствует повышению несущих характеристик почвы.
3. С помощью крана, в скважину вводят металлическую арматуру из вертикальных прутьев, сечением 10-16 мм. Металлический каркас изготавливают с горизонтальной обвязкой, повышающей его прочность.
4. Скважину заливают бетонным раствором, по мере наполнения полости столбовую трубу поднимают. Раствор заливают непрерывно до полного заполнения отверстия.
5. Обсадную трубу удаляют, формируют голову сваи.

Как делать свайно-ленточный фундамент своими руками, можно увидеть на видео:

Свайно-ленточный фундамент в некоторых случаях является оптимальным вариантом для обустройства основания для дома. Технология его возведения позволяет сэкономить значительные средства и время на выполнение строительных работ.

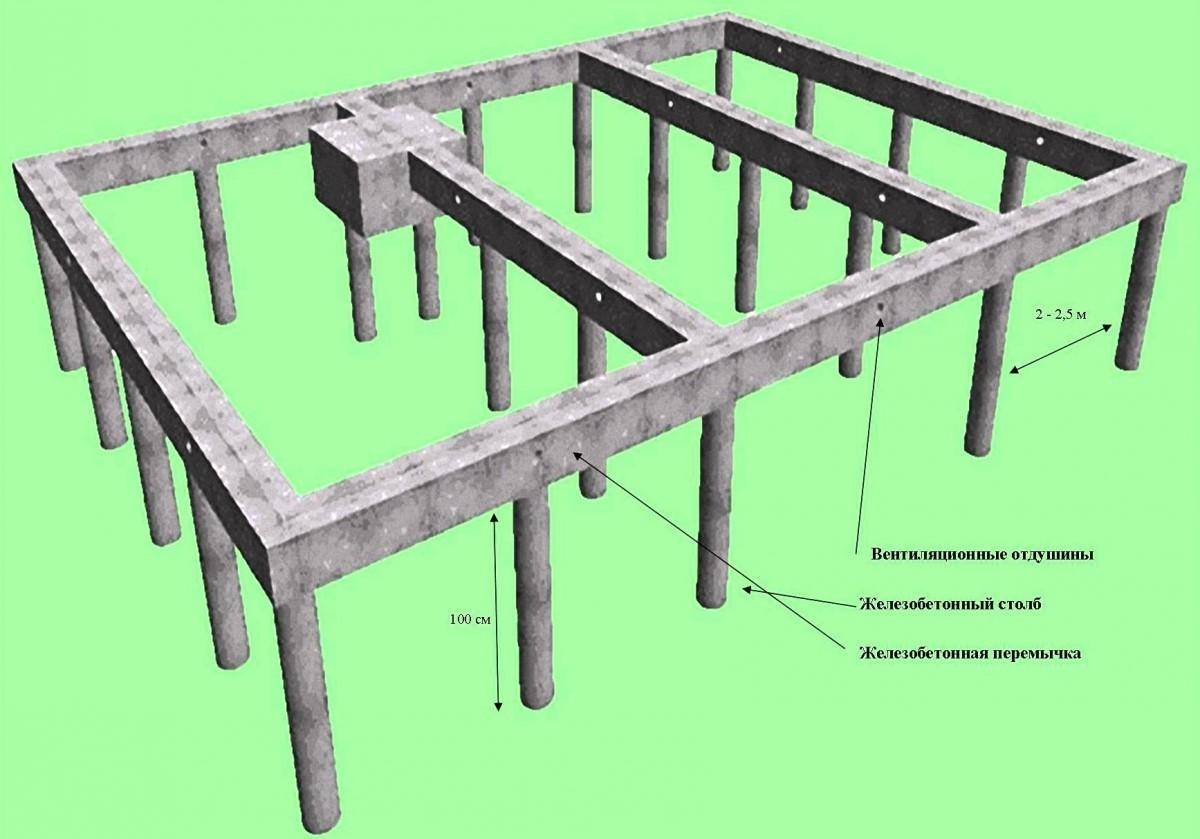

Расположение элементов опорно-столбчатого фундамента

В зависимости от того, каков объемный вес постройки, то есть нагрузка на каждую отдельную опору, а также от высоты столба и типа грунтов, принимается разный шаг опор. Так, поверхностная установка требует шага в 1,5…3 м, при мелкозаглубленных столбах на не просадочных грунтах допустимы 2…4 м, для заглубленных опор – 3…6 м.

Чем меньше объемный вес конструкции, чем больше заглублены опоры и чем прочнее их материал (оптимально – армированный бетон), тем больше может быть шаг опор. Играет роль также их сечение. Оно редко принимается меньше чем 200х200 мм (только для очень легких построек), обычно составляет 300х300 мм или больше.

Важно понимать: опоры располагаются не только под внешними стенами постройки, но и под несущими внутренними стенами, обычно в узловых точках – местах пересечения стен или установки тяжелого оборудования

Шаг колонн рассчитывается индивидуально, в зависимости от выбранных параметров опор и здания. Если фундамент ставится «на глазок», без расчетов, обычно принимают уменьшенный шаг – с запасом на прочность. Так, для каркасной постройки или дома из бруса принимают на стену 7…8 метров не менее трех-четырех опор. Причем для брусового ростверка расстояние между опорами можно даже сократить, в зависимости от сечения бруса.

Площадь опор должна давать достаточную площадку для размещения ростверка с запасом пространства не менее 10%. Пример: для бруса сечением 200х150 мм верхняя площадка столбчатой опоры должна быть не менее 400х400 мм.

Виды конструкций

Справедливости ради заметим, что фундамент — это подземная часть основания, а то, что находится над землей — цоколь. Но по сложившейся традиции всю конструкцию называют фундаментом и часто изготавливают из одного материала и по одной технологии.

Чаще всего для монтажа заборов устраивают ленточный фундамент мелкого заложения, глубина которого не превышает 30-50 см. Это оправдано и по физико-механическим параметрам — нагрузка небольшая, нет смысла делать основание глубже и массивнее, и по экономическим — земляные работы и заливка монолита обходятся недешево.

Наиболее распространенные технологии строительства фундаментов под забор:

• Монолитная. В траншею устанавливают щиты опалубки, внутрь укладывают арматурные каркасы и заливают бетоном.
• Сборная. Фундамент целиком выкладывают из красного кирпича, бетонных блоков или бута. В качестве выравнивающего слоя используют бетонную подушку толщиной 10 см.
• Комбинированный способ, где подземная часть монолитная, а надземная сборная.

Чисто ленточный фундамент под ограждения не используют. Он представляет собой комбинацию из ленты и столбчатых конструкций, служащих основанием для опор.

Ленточный фундамент

Ленточный фундамент под каркасный дом своими руками пошаговая инструкция Фото

Ленточный фундамент, выполненный из монолитного бетона, может применяться для строительства любого типа загородных дачных домов. Это один из наиболее распространенных видов конструкции фундамента. Прочный и надежный. Устройство ленточного фундамента начинается с выкапывания траншеи по периметру предполагаемой застройки. Глубина траншеи выбирается исходя из состава почвы и предполагаемой массы строения. Самым простым и недорогим по стоимости будет строительство ленточного фундамента мелкого заглубления в непучинистых или слабопучинистых почвах. Мелкозаглубленный ленточный фундамент подойдет для деревянных домов и небольших каменных домов. Глубина заложения ленточного фундамента мелкого заглубления составляет 50-70 см. В том случае, если грунтовые воды на дачном участке залегают достаточно близко к поверхности, траншея под фундамент выкапывается настолько глубоко, чтоб избежать негативных воздействий. Здесь речь идет уже о ленточном фундаменте глубокого заглубления. Обычно, для закладки заглубленного фундамента выбирается глубина на 10-20 см ниже глубины промерзания почв в данном регионе. Глубины промерзания для каждого региона вы можете посмотреть в справочной таблице. Кроме того, если обнаружилось, что на месте строительства фундамента почва рыхлая, то основание фундамента обязательно должно быть с расширением и, соответственно, траншея также должна быть выкопана с учетом этих особенностей. Толщина ленточного монолитного фундамента обычно зависит от толщины стен будущего здания. Фундамент должен быть толще стен строения на 10-20 см.

Этапы строительства

Обычно ленточный фундамент делается одним из двух способов.

В первом случае, при строительстве фундамента мелкого заглубления, рубероид или другой гидроизоляционный материал выстилается по боковым стенкам траншеи. После этого на дно траншеи засыпается песок и гравий, а затем в траншею заливается бетон. Во втором случае, сначала роют котлован, под фундамент делается отсыпка из песка и гравия, потом изготавливается опалубка необходимой конфигурации, в которую заливается бетон. Фундамент в таком варианте выступает над уровнем земли минимум на 30 см. Вертикальную гидроизоляцию подземной части фундамента производят перед тем, как засыпать вырытую траншею. При наличии подвала горизонтальную гидроизоляцию в стенах устраивают на двух уровнях: первый слой в уровне пола подвала, второй — немного выше уровня отмостки. В последнее время для малоэтажных домов все чаще стали применять столбчатые и свайные фундаменты (при необходимости передать на слабый грунт значительные нагрузки).

Подготовка к укладке столбчатого фундамента

1. Изначально очищают площадку от всего мусора. С поверхности убирают растительный слой на 2-5 м в стороны от места работ.
2. Затем выполняют планировку участка, при которой убирают все кочки и бугры, а ямы засыпают грунтом. Горизонтальность площадки контролируют строительным уровнем, который укладывают на доску длиной 2-2,5 м.
3. Ямы для столбов роют по осям на глубину 20-40 см глубже заложения фундамента и шириной на 10-15 см шире фундамента с каждой стороны. Глубина ям – 1-1,5 метра, диаметр их должен быть на 15-20 см превышающим диаметр столбов или их диагональ (для столбов с прямоугольным сечением).
4. В яму укладывают 3-4 вертикальных арматурных стержня диаметром 10-18 мм, скрепленных между собой через 25-30 см по высоте. Арматурные стержни должны быть немного короче столба, иначе незащищенная бетоном арматура будет подвержена коррозии.
5. Заливка опалубки бетонным раствором производится послойно, с уплотнением каждого слоя деревянной трамбовкой. При бетонировании опалубка должна быть обязательно смочена водой.
6. На заключительном этапе к столбам крепятся горизонтальные лаги.

https://youtube.com/watch?v=GxoWvNnGtSg

Итак, вы смогли подробно ознакомиться с типами фундаментов под забор. Выбор за вами! Однако, наверное, каждый человек хочет, чтобы то, что он делает для себя, было качественно, надежно и на века. Так и с забором. Чтобы он долго служил, не косился под влиянием неблагоприятных условий окружающей среды, необходимо выбирать добротное основание для вашего забора. Ведь, фундамент – это основа, начало “жизни” забора.

Заглубленное основание

Как самому сделать столбчатый фундамент?

Рассмотрим пошаговую инструкцию выполнения таких работ при обустройстве монолитных опор. На начальном этапе нужно будет подготовиться к их установке.

1. Обустроить строительную площадку. После удаления с ее поверхности мусора и ненужных объектов вырезать дерн, а также верхний слой почвы по периметру будущего строения.
2. При обустройстве заглубленного фундамента вырывают яму, глубина которой на 20 см больше уровня промерзания. А вот ее ширину необходимо сделать на 40 см более, чем ширина возводимой стены. Дополнительные 20 см с каждой из сторон будут необходимы для обустройства распорок и опалубки.
3. На дно каждой из ям засыпают песчано-щебеночную смесь, которую следует хорошо пропитать водой и утрамбовать. Высота полученной подушки должна составить 20 см. После окончания работ яму выстилают полиэтиленом или рубероидом. Это необходимо для удержания влаги в бетоне.
4. Собирают короба для опалубки. Делают их из досок. Толщина пиломатериала должна составить 20 мм. Если грунт достаточно плотный и стены ямы не обваливаются, то при выполнении фундамента можно обойтись без опалубки, выстелив все поверхности заглубления полиэтиленом.
5. Смачивание деревянной конструкции. Пропитанная влагой опалубка не позволит высыхать цементному раствору, и в дальнейшем ее проще будет удалить.
6. Размещение каркаса из арматуры. Эту конструкцию собирают из прута диаметром 10-14 мм. Длина арматуры должна быть такой, чтобы после застывания бетона она торчала выше уровня грунта на 30-40 см.
7. Процесс заполнения опалубкой бетонной смесью должен быть непрерывным. Как залить столбчатый фундамент? Слои раствора при выполнении таких работ должны составлять 20-30 см. Для того чтобы в нем не происходило образования воздушных пузырьков, понадобится применить вибратор.
8. Спустя 3-4 дня опалубка снимается. Далее поверхность опор следует обработать гидроизоляционной смесью. Оставшаяся часть ямы должна быть засыпана песком. Перед этим фундамент можно дополнительно утеплить экструдированным пенополистиролом.

Когда нельзя использовать столбчатые фундаменты

Если строительство дома ведется в условиях слабых и подвижных почв, так как сопротивляемость столбов опрокидыванию низкая. В таком случае для устойчивости делают железобетонный ростверк, который увеличивает стоимость основания, поэтому удобнее устроить обыкновенный ленточный фундамент.

Нельзя устраивать столбчатое основание при большой эксплуатационной нагрузке постройки и ее конструктивно тяжелого веса, а также если строительство осуществляется на слабых почвах, просадочных грунтах (торф, глина, влажные земли).

Устройство ленточного фундамента приводит к тому, что цоколь здания образуется сам по себе, а при столбчатом требуется строительство забирочной стенки, без нее ставить столбчатые опоры не рекомендуется. Делать столбы нельзя, если на строительном участке существует перепад высот более двух метров.

Другие варианты фундаментов под забор из профнастила

Если по каким-либо причинам вас не устраивает описанная выше технология возведения основы под ограждение из профлиста, существуют и другие варианты. Они обойдутся несколько дороже, но на деле оказываются значительно интереснее, чем простой бетонный фундамент. У каждого из них есть определённые особенности. И методика строительства каждого из них будет разной.

Установка забора на столбчатый фундамент

Одна из этих технологий подразумевает использование металлических столбов. Если вы хотите, чтобы ограда прослужила вам не менее полувека, то это как раз тот вариант, который вам нужен. Данное решение достаточно затратно, но зато эксплуатационные характеристики ограждения будут высокими. Процесс возведения фундамента с металлическими столбами является достаточно трудоёмким и включает в себя следующие этапы.

• Земляные работы – разметка территории и рытьё траншеи глубиной 20-40 см. Места, где будут находиться металлические опоры, обозначаются вехами. Расстояние между ними должно составлять 2-2,5 м. Первая, вторая и третья вехи должны указывать угловое сопряжение забора, место, где будут размещены ворота или калитка соответственно.
• Формирование опор. Чаще всего используется металлическая труба квадратного сечения, от которой нарезают 2,5-метровые столбы. Метровый участок каждого из них затем следует промазать противокоррозионной грунтовкой.
• Подготовка скважин под столбы. Здесь следует воспользоваться ручным буром диаметром от 10 см. Скважины нужно делать в тех местах, которые были обозначены вехами.
• Приготовление раствора для бетонирования опорных столбов. Раствор делают из цемента (1 часть), мелкого щебня (5 частей) и песка (4 части).
• Установка и бетонирование опор. Столбы должны быть помещены в грунт частью, смазанной антикоррозионным средством, смесь из цемента и песка заливается в свободное пространство. Чтобы выровнять опоры, следует использовать гидравлический уровень.
• Монтаж, армирование и заливка опалубки. На дно траншеи укладывается слой геотекстиля, затем десятисантиметровый слой щебня и полиэтиленовая плёнка, поверх которой и монтируется деревянная опалубка. Её верхний край стягивается при помощи поперечных брусков. Затем в опалубку необходимо ввести два прута и через каждые 30-40 см соединять их поперечными перевязками. После этого можно осуществлять заливку раствором из цемента и песка.

На дне траншеи необходимо разместить дренажную подушку, состоящую из слоя песка толщиной 15 см и десятисантиметрового слоя мелкого щебня. Поверх неё нужно раскатать рулон рубероида, сверху залить бетон (толщина слоя должна быть 20 см). В теле заливки надо разместить арматурную сетку из прутьев диаметром 6 мм, после отвердения – застелить ещё одним слоем рубероида. По верхнему слою укладывается лента, которая обустраивается по правилам кладки в два кирпича.

Кирпичную кладку необходимо поднять до нулевого уровня грунта. Затем нужно обозначить основания будущих столбов. Эти места должны быть армированы проволокой диаметром 3 мм. До определённой высоты (собственно, до высоты цоколя) и столбы, и цоколь нужно выкладывать как одно целое, а далее кирпичные столбы можно возводить простой монолитной кладкой.

Как уже было сказано выше, кирпич – материал дорогостоящий, а заливка бетонной подошвы занимает достаточно много времени. Чтобы ускорить процесс возведения фундамента, можно использовать готовые железобетонные плиты и фундаментные блоки, а кирпич – только для облицовки, чисто в декоративных целях.

Монтажные работы при изготовлении забора

Чтобы провести установочные операции необходимо придерживаться определенной схемы работ:

• Выполняется замер габаритов;
• Нарезаются металлические трубы;
• Проводятся сварочные работы.

Прежде чем сделать замер, требуется предусмотреть будущий дизайн. Самым дешевым и простым способом, будет приварка трубы под 90 градусов к столбикам. Таким образом можно добиться сильного сокращения расхода материалов. Однако самым распространенным способом является установка арматурных прутьев параллельно вкопанным столбам.

монтаж арматуры параллельно столбам забора

Замеры проводятся согласно выбранному варианту. Когда делается перпендикулярная сварка, длина трубы должна соответствовать длине между столбами, при параллельном варианте, длина должна равняться высоте забора. Причем для таких работ нужно будет иметь и дополнительные связующие трубы. Их приваривают непосредственно к столбикам, чтобы получить основание для крепления других перемычек.

Операция разрезания труб делается с учетом нескольких нюансов, которые дают возможность сильно сократить время работы. Сборка забора из арматуры проводится непосредственно на месте, поэтому заготавливать материал заранее нет необходимости. Практически все сварочные аппараты, используемые в бытовых условиях, требуют 15-минутного перерыва. В это время выполняется нарезка следующих заготовок. Этого времени вполне достаточно, чтобы нарезать прутки арматуры для монтажа одного пролета.

Ленточный фундамент для забора из профлиста

Такая конструкция чаще всего используется для различных легких ограждений, в том числе и для заборов из профнастила. Несмотря на сравнительно небольшую глубину заложения, ленточный фундамент обеспечивает необходимую прочность, устойчивость и долговечность ограждения. Выполняется он в виде узкой ленты из бетона, поэтому и называется ленточным.

Ширина фундамента обычно не больше 20-30 см, а глубина заложения 30-50 см от поверхности грунта. Для того чтобы фундамент был единой конструкцией, которая воспринимает нагрузки, воздействующие на забор по всей протяженности ограждения, внутрь бетона на всю его длину укладывается стальная арматура.

Для монтажа ленточного фундамента под забор из профнастила в земле выкапывается траншея глубиной 50-70 и шириной 25-40 см. На ее дне выполняется песчаная подушка с уплотнением толщиной в 100 мм. Затем в траншее устанавливается опалубка из досок, фанеры или металлических листов. Она должна удерживать бетонную смесь в той части ленточного фундамента, которая находится выше уровня земли и, впоследствии, будет служить цоколем забора из профлиста.

После установки опалубки в дно траншеи на глубину 40-50 см вбивают металлические столбы ограждения. Затем внутри опалубки в два яруса монтируется стальная арматура диаметром 10 мм.

Нижний ряд арматуры укладывается на подставки на расстоянии 3-4 см от стенки траншеи. С интервалами приблизительно 30-40 см, продольные стержни связывают поперечными перемычками. Затем устанавливаются вертикальные стойки из арматуры меньшего диаметра. На них крепят металлические арматурные стержни верхнего яруса и, так же, как и нижние, соединяют перемычками из арматуры.

Если опоры ограждения выполняются из стальных труб или металлического профиля, их лучше соединить с арматурой фундамента с помощью электросварки. Это сделает забор еще более прочным и надежным.

После установки столбов и арматуры, фундамент для забора из профлиста заливается бетонной смесью марки 200 (В15). Опалубку снимают, когда бетон наберет 70% своей прочности. При положительных температурах окружающего воздуха это происходит приблизительно через 7-10 дней.

Таким образом, устройство ленточного фундамента сводится к следующим операциям:

• разметка и отрывка траншеи;
• установка столбов;
• устройство песчаного основания под фундамент;
• установка опалубки;
• укладка арматуры;
• приготовление и заливка бетонной смеси;
• разборка опалубки.

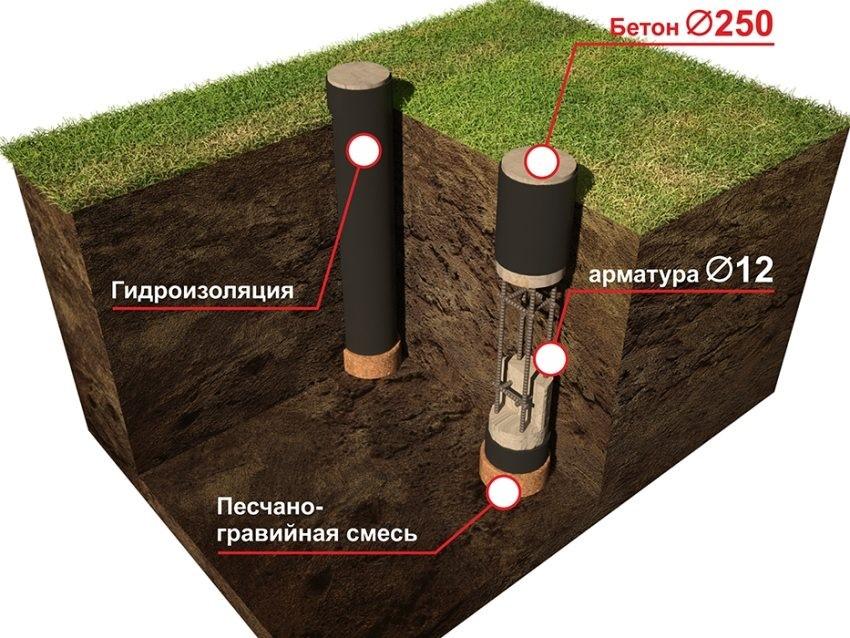

Заглубленные основания с использованием жесткой гидроизоляции

Фактически этот вид фундаментов можно считать буронабивными сваями. В качестве «оболочки» — опалубки для столбчатого фундамента — используют асбестовые или пластиковые, реже металлические трубы подходящего диаметра.

1. Бурят яму с диаметром 1,2…1,5 диаметра трубы.
2. На дне ямы устраивают песчано-гравийную подушку с трамбовкой.
3. Монтируют трубу на место, выполняют обратную засыпку грунтом.
4. Заливают в трубу бетон примерно на треть высоты, после чего приподнимают ее на 30…40 см вверх, выставляя по уровню. Благодаря этому действию образуется «башмак» — расширенное основание колонны.
5. Опускают в трубу арматурный каркас так, чтобы верхняя его часть находилась на верхним обрезом трубы – это будут закладные для крепления металлического ростверка или связывания каркаса колонны с каркасом железобетонного ростверка. Как , рассказано в статье.
6. После первичного схватывания заливают бетон в трубу до верху, трамбуя ее по мере заливки. Последнюю стадию можно совместить с заливкой железобетонного ростверка.

Армирование столбчатого фундамента при такой технологии устройства обеспечивает большую прочность и нагрузочную способность колонн, облегчает их связывание с ростверком.

Таким образом получается наиболее прочный и устойчивый к боковым нагрузкам и грунтовым водам вариант основания для сравнительно тяжелых построек – домов из пено- и газобетона, построек в два-три этажа из дерева или каркаса.

Расчеты

Расчетная документация помогает своевременно определить такие параметры:

1. Высота опор. При строительстве дома на устойчивом грунте достаточно свай длиной 2,5 м. При сооружении здания на неустойчивых почвах используются изделия высотой 3,5-4 м. При повышенной подвижности грунта свая должна входить в твердые слои на 20-30 см.
2. Число опор. Определить этот параметр можно, рассчитав суммарную нагрузку на основание. При этом рассчитывают вес 1 м³ стеновой конструкции, полученное значение умножают на общую кубатуру. К показателю прибавляют вес пола, потолочных перекрытий, крыши, окон и дверей. Весовую нагрузку умножают на коэффициент надежности, установленный нормативными актами. Значение делят на несущую способность столба.
3. Расстояние между сваями. Рекомендованное значение — 1-2,5 м. Чем тяжелее здание, тем меньше расстояние между столбами. Шаг не должен составлять более 2,5 м, это негативно отражается на прочности здания. Расстояние в 3 м допускается оставлять при строительстве легких деревянных домов. Для кирпичных зданий это значение будет составлять 1,6 м.

Пример установки деревянной опалубки под забор

Установка деревянных щитов для заливки фундаментов бетоном является самым распространённым способом изготовления опалубки для забора. Для изготовления деревянной формы под заливку бетонным раствором готовят следующие материалы и инструменты:

• обрезная струганая доска шириной 150 мм и толщиной 25 мм;
• брус сечением 50х50 мм;
• металлические шпильки;
• молоток;
• шуруповёрт;
• гвозди, саморезы и шурупы;
• полиэтиленовая плёнка, рубероид.

Схема крепления щитов опалубки для забора Изготавливают и устанавливают деревянную опалубку в следующей последовательности:

1. По отмеченной оси фундамента прорывают траншею.
2. Дно траншеи засыпают слоями песка и щебня толщиной 200 мм. Каждый слой тщательно трамбуют.
3. Доски сбивают в щиты, скрепляя их брусом.
4. Щиты устанавливают внутри траншей с двух сторон. Расстояние между щитами должно соответствовать ширине фундамента.
5. Под вертикальные опоры делают уширение, чтобы увеличить площадь основания вертикальных стоек ограды.
6. Чтобы щиты не разъезжались в стороны, их наземную часть закрепляют с внешней стороны укосами из бруса и досок.
7. Для устойчивости верхние части щитов распирают отрезками бруса или металлическими шпильками.
8. Внутреннюю поверхность опалубки покрывают полиэтиленовой плёнкой или листами рубероида. Этим преследуют достижение 2 целей: облегчить демонтаж деревянных конструкций и устроить гидроизоляцию фундамента.
9. Внутреннее пространство опалубки заполняют арматурным каркасом.
10. Устанавливают вертикальные стойки ограды. Обычно для вертикальных опор используют металлические трубы, которые связывают с арматурой сваркой или вязальной проволокой.
11. По окончании работ опалубку заполняют жидким бетонным раствором.

Видео «Деревянная опалубка под забор»:
