Сварной забор своими руками

Монтируем опоры и каркас

Варианты установки опор

Порядок обустройства опорных стоек и поперечин остается одинаковым для всех заборов, кроме сетчатого ограждения.

Набор для работы.

1. Лопата или бур.
2. Рулетка.
3. Прутки и веревка для разметки.
4. Уровень.
5. Щебенка.
6. Песок.
7. Цемент.
8. Сварочный аппарат.
9. Опоры. Подойдут металлические трубы. Можно использовать трубы круглого либо квадратного (прямоугольного) сечения. Диаметр или сечение труб должны составлять не менее 70 мм.
10. Лаги. Для их изготовления покупаем плоский профиль шириной 40 мм и толщиной 25 мм. Лаги мы зафиксируем горизонтально. Благодаря ним будет обеспечиваться жесткое крепление профилированных листов.

Первый шаг

Изучаем планировку участка. Выбираем наиболее удобные места для будущего обустройства ворот и калитки – их мы оставим пустыми.

Второй шаг

Размечаем территорию. Для этого по периметру ограждения вбиваем прутки и натягиваем между ними шнур. На этой же стадии работы отмечаем места размещения опорных стоек. Оптимальный шаг между такими элементами – 3 м.

Устанавливаем опоры, тщательно выверяя их по уровню.

Установка забораУсанова опор забораУсанова опор забора

Пятый шаг

Насыпаем на дно каждой ямы 20-сантиметровый слой щебенки или гравия и заливаем цементный раствор. Даем ему 3 суток на высыхание. Сразу же надеваем на опоры конусообразные колпаки. Они защитят нашу заливку от дождя.

Шестой шаг

Монтируем поперечные лаги. Для большей надежности забора делаем это с помощью сварочного аппарата. Необходимое количество поперечин выбираем в соответствии с запланированной высотой забора. К примеру, для ограждения высотой до 180 см хватит двух перекладин. Если же забор будет более высоким, число лаг соответствующим образом увеличиваем.

Поперечины для забораПоперечины для забораПоперечины для забораМонтируем поперечные лаги.

Секции забора из металла

Прежде чем как начать изготовление секций, нужно создать эскиз или отыскать в сети фото или видео, которое поможет вам определиться с видом будущего забора. Рама каждой секции нашего сварного забора изготавливается из профильной трубы, а внутри эта рама может быть заполнена всевозможными вставками — железо, поликарбонат, сетка и т. п. Расстояние между столбами определяется, кстати, размером секций. Приваривать секции забора нужно к специальным пластинам на столбах.

Существуют варианты, когда секции не привариваются, а крепятся болтами – в таком случае их будет удобно снимать, чтобы заменить “наполнитель” рамы.

Подготовительные работы

В первую очередь требуется подготовить ворота, калитку и непосредственно каркас забора. Для этого оцинкованная труба распиливается по необходимым размерам. Пошаговая инструкция:

1. Вначале нужно создать чертеж и распилить профильные трубы для вертикальных перекладин ограждения. При этом все части необходимо делать точно в размер. Во время работы болгаркой следует соблюдать технику безопасности.
2. Профтруба для вертикальных опор должна распиливаться с учетом того, какая схема для крепления выбрана в качестве монтажа подземной части. Для надежного крепления будущий каркас углубляют в грунт на 1/3. Так, к требуемой высоте ограждения из профнастила нужно добавить соответствующий размер.
3. Шаг горизонтальных лаг будет зависеть от расстояния установленных опор.

Чертеж секции забора представлен ниже.

Чертеж секции

Чем меньше дистанция между опорными столбами, тем надежней выйдет крепление труб в пролетах.

Сварка полуавтоматом

При помощи полуавтомата удобнее всего соединять тонкие металлические листы, толщина которых достигает 2 мм.

Сварка полуавтоматом

Рассмотрим, какими достоинствами обладает этот вид сварки.

• Возможность предотвращения случайного прободения тонкого материала, чего не всегда удается достичь при работе с электродами.
• Эстетичность швов. Маленькие незаметные стыки не нуждаются в зачистке. Красить изделие можно сразу.
• Металл при сварке остается холодным, что исключает деформацию. При отсутствии опыта работы с электродами из-за высоких температур на листах появляются волны, которые впоследствии приходится выпрямлять. Сварка полуавтоматом предотвращает изгиб материала.

Несмотря на свои достоинства, сварка полуавтоматом имеет два существенных минуса – это техническая сложность применения и дороговизна.

Стоимость

Что касается цены, то в этом случае самое главное – учесть материал полотна. К примеру, цена ограждения из профтруб высотой в 2 м за один погонный метр составляет около 4500 руб. Эта стоимость подразумевает монтаж столбов, заполнение пролетов и окрашивание. Чаще всего встречается следующий ценовой диапазон:

1. Стоимость самого простого варианта – примерно 3000 руб. за 1 м погонный.
2. Средний уровень – около 4400 руб. за 1 м погонный.
3. Бизнес-класс – 5800 руб. и выше за 1 м погонный.

Чертежи пролетов

Эскизы

Как показала практика, если грамотно подобрать профильные трубы и во время установки соблюдать все технологии установки, то можно получить оригинальный и практичный забор. А положительные отзывы и наглядные фото являются этому ярким примером.

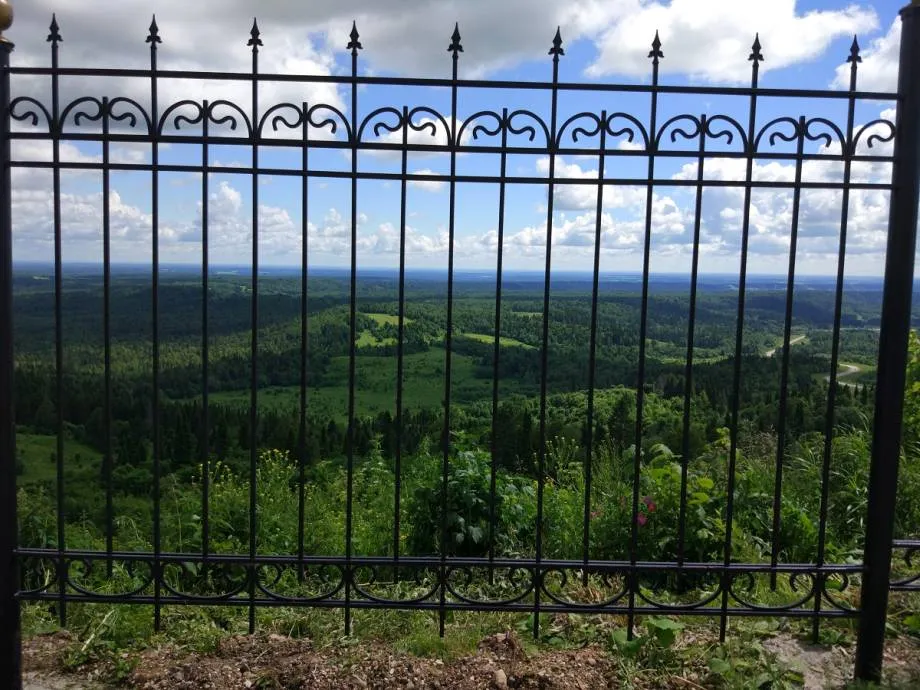

Общий вид будущего забора

Ввиду большого расстояния между прутьями, укрыться от чужих глаз нельзя за таким забором. Но вот ограничить нежелательный доступ можно.

Прутья продаются круглого или квадратного сечения. Круглые прутья выбираем от 6 мм и до 24 мм, квадратные от 8 мм и до 16 мм. Здесь важную роль играет стоимость, чем толще прут, тем дороже. Как вариант, практикуется замена прута профильной трубой с сечением от 20 х 20 до 27 х 27 мм. Но подверженность коррозии и ослабление забора делает такой выбор необоснованным.

Для создания «дорогого» эффекта, когда делаете сварной забор, добавляйте кованые элементы. В итоге забор выйдет дешевле заводского аналога. Часто окончания вертикальных прутьев делают выступающими над забором, это нужно для дополнительной защиты. Можно концы расплющить, создавая достаточно острый наконечник, но здесь нужен точный расчет и чертеж, чтобы острия выглядели одинаково.

Этапы сварочных работ

Сварка забора требует наличия специальных инструментов, средств защиты и навыков. Для сохранения жизни и здоровья строго запрещено проводить сварочные работы без соблюдения техники безопасности.

Правильно варить лаги надо, используя уровень и тиски. Благодаря надежному зажиму конструкция останется ровной, без перекосов, а шов получится более прочный. Можно взять помощника, который во время сварки будет поддерживать поперечные перекладины.

При установке заборов наиболее часто применяется ручная дуговая сварка. Этот старый, но универсальный метод, не перестал быть востребованным и сегодня. Его принцип довольно прост.

Благодаря короткому замыканию электрод и поверхность сварочного материала начинают плавиться, смешиваясь в сварочной «ванне». В результате получается крепкий шов.

При сварке каркаса необходимо учесть наличие ребер жесткости, которые добавят конструкции прочности и не позволят деформироваться профнастилу от сильного потока ветра.

Осталось правильно приварить крепление, на котором будут держаться листы профнастила. После окончания сварки, трубы необходимо тщательно покрыть антикоррозийной эмалью или краской для защиты от влаги.

Верхушку опор из профильных труб закрываются заглушкой для исключения попадания капель воды и снега. Каркас готов, можно приступать к монтажу листов профнастила.

В установке забора используется профнастил толщиной не менее 0,5 мм. Такая толщина обеспечит нужную жесткость конструкции. Крепеж листов производится при помощи кровельных саморезов, листы стыкуют внахлест. Так же, сам лист должен находиться на высоте не менее 1см от земли.

После окончания сварки и монтажа, стоит пересмотреть все швы и стыки забора, проверить на прочность и закрасить открытые элементы, если такие остались.

Необходимое оборудование

Перед началом сварочных работ необходимо убедиться в наличии всех требующихся деталей. Немаловажным фактом является наличие средств индивидуальной защиты:

• Аппарат для сварочных работ (его тип зависит от вида сварки);
• Провода для аппарата, чтобы подключать его к сети;
• Рулетка для замеров;
• Угольник для замеров;

• Стальные трубы квадратной формы;
• Вылитые стальные прутья квадратной формы;
• Зубило;
• Молоток, как у геологов, для отбивания шлака;
• Заводские шарниры;
• Двухсантиметровой толщины стальная шинка;
• Стальная заглушка;
• Электродержатель;
• Болгарка, чтоб резать металл;
• Щетка из металла, чтоб зачищать;
• Защитные рукавицы;
• Защитный шлем;
• Маска для сварки;
• Рабочая защитная одежда сварщиков.

Установка забора

Монтаж выполняется последовательно. Сначала нужно подготовить участок. Для этого поверхность почвы очищается от мусора, удаляют сорную траву. Грунт следует выровнять. Если перепад уровней на участке существенный, рекомендуется проектировать ступенчатую ограду. Принцип ее возведения такой же.

Забор из профильной трубы чаще устанавливается на столбчатый фундамент, реже применяют ленточный или же ленточно-столбчатый вариант. Выбор делают с учетом веса конструкции. Если забор не слишком массивный, достаточно столбчатого основания. Среднее расстояние между столбами составляет 2,5-3 м.

Инструмент и материалы

Подготавливают материал:

• Профильная труба для забора, применяемая в качестве опоры: 60х60, 80х80, 100х100 мм. Если решается вопрос, какую выбрать, следует определить вес ограды. Чем тяжелее готовая конструкция, тем более массивными должны быть столбы. Допустимо применять трубы круглого сечения: 60, 80 мм.
• Поперечины, которые будут располагаться в горизонтальной плоскости, должны быть меньше. Рекомендуемые размеры сечений: 30х30, 40х20 мм.
• Наполняется полотно ограды посредством профтруб сечением 10х10 мм.

Если готовые секции планируется фиксировать к столбам с помощью стандартного крепежа, рассчитывают его количество, опираясь на габариты ограждающей конструкции. Определяют объем материалов по эскизам заборов из профильных труб. Здесь задаются такие параметры: периметр ограды, габариты секций, расстояние между столбами, их высота, уровень заглубления в почву. Профильная труба, используемая в качестве наполнения секции, должна быть установлена на некотором расстоянии от соседнего изделия. Данный параметр тоже задают в эскизе. Инструмент, оборудование:

• сварочный аппарат;
• строительный уровень;
• отвес;
• УШМ;
• садовый бур;
• лопата.

Установка опор

Уровень заглубления столбов определяется по такому показателю, как глубина промерзания грунта. В большинстве случаев достаточно установить опоры на 1-1,5 м ниже поверхности земли, реже делаются ямы до 2 м. Отверстия в почве могут быть круглого/квадратного сечения, их форма зависит от того, какой инструмент есть в наличии. Чтобы сделать ямы, применяют садовый ручной бур или же лопату. Отверстия большой глубины удобнее подготавливать с помощью бура. Их диаметр должен превосходить размер столба.

Последовательность монтажа опор для ограждения из профильной трубы:

1. В отверстия насыпают песок, щебень. Эти материалы выполняют функцию дренажа. Общая толщина данного слоя должна быть в пределах 20-30 см.
2. Металлические столбы обрабатывают жидким битумом. Альтернативный вариант — установка в отверстие гидроизоляционной гильзы из рубероида.
3. Производится заглубление и фиксация столбов. Для этого применяют распорки. Проверяют положение труб с помощью отвеса и уровня.
4. Производится заливка ям в почве бетоном.

Полностью раствор затвердеет через 4 недели. Лучше начинать монтаж по истечении этого периода. Тогда уровень прочности ограды будет выше. Сверху столбы закрывают колпаками.

Монтаж профильных труб

Когда бетонный раствор застынет, можно переходить к установке поперечин. Их крепят на расстоянии 20 см от верхней и нижней точек ограждения. Забор из профильной трубы своими руками проще возводить, используя стандартный крепеж, если нет навыков работы со сварочным аппаратом. Однако материал наполнения секций не удастся зафиксировать на поперечинах таким способом. Альтернативный вариант — монтаж готовых секций на столбы.

Если же будет использоваться сварочный аппарат, можно переходить к следующему этапу — креплению профтруб, которые применяются для наполнения заборного полотна. Эти изделия лучше устанавливать с учетом схемы, которая должна быть под рукой. На ней определяют положение каждой профильной трубы. Когда забор будет готов, сварные швы зачищают. Такая мера позволит удалить окалину.

Преимущества и недостатки сварных заборов

К основным достоинствам относятся:

• прочность, не уступающая кованым ограждениям;
• стойкость к холоду и жаре;
• полное соответствие противопожарным требованиям;
• на заборе металлическом сварном не селятся грибок и плесень;
• длительный, до 50 лет, срок службы при регулярном обновлении антикоррозийного покрытия;
• быстрый монтаж;
• светопроницаемость создает благоприятные условия для растений, посаженных рядом с забором.

Из недостатков отмечают:

незащищенность от ветра и пыли;
просмотр территории двора со стороны улицы;
сложность окраски, особенно нестандартных конструкций;
сильный нагрев металла в солнечную погоду, что при неосторожном касании может вызвать ожог.

Преимущества и недостатки забора из сварной сетки

Популярность использования сварной сетки с целью определения границ частных владений обусловлена следующими факторами:

• Ячейки сетки хорошо пропускают воздух и солнечный свет, что создает благоприятные условия для имеющихся зеленых насаждений.
• Забор из сварной сетки имеет небольшой вес, в связи с этим можно сэкономить значительное количество денежных средств на закладке фундамента.
• Сварная сетка устойчива к влаге, воздействию ультрафиолета и низким температурам. С таким забором ничего не случится даже после нескольких десятков лет эксплуатации.
• Забор из сварной сетки безопасен для окружающих, поскольку конструкция почти не имеет углов и острых элементов.
• Забор из сетки легко установить, для этого не требуются специальные навыки или опыт проведения строительных работ. Вам понадобится только соблюдать правильную последовательность монтажа сварной конструкции.
• Вышедший из строя элемент конструкции можно заменить на новый без особых затрат.
• Цена забора из сварной сетки порадует каждого покупателя, ведь даже ограждение большой площади не потребует существенных финансовых вложений.
• Оцинкованный или полимерный забор из сварной сетки не нуждается в создании дополнительного антикоррозийного слоя.
• Достойный внешний вид. Правильно подобранный цвет забора сможет гармонично вписаться в ландшафтный дизайн участка.

Основной недостаток забора из сварной сетки (как видно на фото) заключается в том, что он плохо защищает территорию участка от посторонних глаз, и если этот критерий является для вас приоритетным, стоит отдать предпочтение другому, более плотному материалу.

Подготовка к монтажу

При самостоятельной установке забора следует придерживаться такой последовательности действий:

• разметка территории: используется веревка и колья, которые устанавливаются по углам периметра участка под ограждение;
• подготовка материала к монтажу: расчет количества, нарезка в соответствии со схемой ограждения;
• копка ям для установки опорных стоек (применяется садовый бур/лопата) глубиной 40-50 см и диаметром до 25 см.

На дне ям слоями перекладывается песчано-щебневая подушка (по 5 см слой). В качестве столбов используются металлические трубы: круглого или квадратного сечения. В первом случае задействуют материал диаметром от 57 см и выше, во втором – столбы размерами 60х60 см или 80х80 см.

Этапы изготовления забора

Заборы и ограды из профильной трубы изготавливаются по следующей схеме:

1. подготовка эскиза и подробного чертежа;
2. изготовление конструкции;
3. установка.

Чертеж забора

На начальной стадии рисуется эскиз ограждения. Данный рисунок содержит схематическое изображение будущего забора. Эскиз определяет места установки основных и декоративных элементов конструкции.

Предварительное изображение ограждения, отражающее желание изготовителя

На основании готового эскиза разрабатывается подробный чертеж конструкции. В отличие от эскиза чертеж забора из профильной трубы должен отражать габариты целой конструкции и каждой его отдельной части.

Чертеж готовой конструкции с определением и описанием требуемых материалов

На основании чертежа производится подсчет материалов, требующихся для изготовления забора.

Изготовление забора

Заборы, изготавливаемые из профильных труб, могут быть двух видов:

• сварные, то есть цельные конструкции;
• секционные, то есть конструкции, состоящие из отдельных секций.

Чтобы изготовить сварной забор из профильной трубы, надо:

1. подготовить все комплектующие, то есть нарезать трубы соответственно чертежному размеру;

Подготовка комплектующих элементов для дальнейшей сборки

Некоторые трубы имеют отклонения в габаритах. Это связано с методом производства профтруб. Перед нарезкой составляющих элементов забора все неровности требуется удалить при помощи шлифовальной машинки.

1. приварить комплектующие конструкции к предусмотренным местам. Сварка начинается с вертикальных участков, которые крепятся к несущим столбам. Далее устанавливаются горизонтальные перемычки изгороди, и производится окончательное наполнение открытого пространства трубами маленьких размеров;

Изготовление забора методом сварки отдельных частей

1. при необходимости устанавливаются декоративные элементы;

Различные элементы для придания забору индивидуального и эстетичного вида

1. места сварки зачищаются от образовавшегося налета и окалины;

Обработка мест сварки перед покраской

1. готовая конструкция покрывается специализированной краской.

Нанесение на металлические поверхности защитной краски

Секционный забор из профильной трубы изготавливается поэтапно:

• на первой стадии производится необходимое количество секций, которые выполняются по подготовленному чертежу;
• все секции устанавливаются на основные столбы. Для этого можно использовать сварку или специальные крепления, предусмотренные конструкцией.

Чтобы изготовить секцию ограждения, надо:

1. сварить каркас из труб;

При изготовлении каркаса надо учитывать расстояние между опорными столбами.

1. приварить элементы наполнения и декора;
2. зачистить места сварки;
3. покрасить готовую конструкцию.

Как изготовить отдельную секцию забора можно посмотреть на видео.

Установка готовой конструкции

Установка забора – это окончательная стадия. Чтобы своими руками поставить готовую конструкцию, требуется:

1. по периметру будущего забора произвести разметку. Отметить места установки опорных столбов;
2. под каждый основной столб пробурить отверстие. Диаметр каждого отверстия должен составлять минимум два диаметра столба;

Образование ям для установки столбов

1. в готовую яму устанавливается столб и заливается бетонным раствором;

Схема правильного монтажа опорного столба для забора

При выставлении столба особое внимание уделяется вертикальности и горизонтальности. Если эти параметры нарушены, то забор будет выглядеть покосившимся

Для фиксации опорной конструкции в нужном положении применяются растяжки, которые удаляются после полного высыхания бетона.

Проверка вертикальности конструкции строительным уровнем

1. на столбы навешиваются готовые секции или изготавливается сварной запор по вышеописанной схеме;

Установка отдельных секций забора без использования сварки

1. устанавливаются ворота и калитки.

Все работы по изготовлению и установке забора из профилированной трубы считаются законченными.
Заборы из профилированной трубы отличаются долговечностью, простотой конструкции, совмещенной с эстетичным видом и небольшой стоимостью. Перед началом работ рекомендуется разработать собственный проект забора или воспользоваться готовыми эскизами. Изготовление забора своими руками возможно при обладании начальными навыками работы со сварочным оборудованием.

Изготовление забора

Перед тем как сварить забор, был разработан чертеж всей конструкции. Ведь схема нужна, чтобы разметить линию ограждения, по которой устанавливаются столбы через 2500 мм.

Сам забор из прутка строился следующим образом:

• На некоторых участках по линии ограждения встречающиеся бугорки срезались лопатой, а ямы засыпались обычно грунтом.
• В соответствии с разметкой в земле создавались углубления для опор. В качестве столбов мы использовали трубу, под которую бурились лунки глубиной 1000 мм и диаметром 300 мм.
• В подготовленные лунки вставлялись опорные столбы, которые обязательно устанавливались строго вертикально. В качестве опор мы применяли прямоугольные заборные столбы размером 60*40 мм. Они уже были окрашены, про что никогда не нужно забывать, так как защитное покрытие существенно продлевает их срок службы.
• Вертикально установленные опоры обычно заливались бетонным раствором.

Дальнейшие работы выполнялись только через 7 дней, потому что именно через этот период произошло отвердевание бетона. Спустя неделю нами была проведена окончательная сварка забора. Мы закрепили на опорах ранее подготовленные секции.

Как выбрать высоту забора?

После того, как вы определились с набором необходимых именно для вас функций, нужно подобрать оптимальную высоту ограждения, которая будет им соответствовать. Ведь этот параметр в первую очередь зависит от назначения изгороди, и уже потом от ваших предпочтений. Различают следующие стандартные размеры:

Высотой 0,5 метра – такие ограждения выполняют исключительно декоративную функцию и устанавливаются непосредственно в пределах территории. Ими могут быть выделены границы полисадника, огорожена летняя терраса и многие другие элементы ландшафта или архитектуры;
Высотой 1,2-1,5 метра – можно сказать, что это средний стандартный диапазон размеров. Чаще всего используется для ограждения частных объектов, находящихся за пределами крупных городов;
Высотой 1,7-2,0 метра – такие заборы называются капитальными и призваны защитить частные владения в пределах города. Чаще всего такие ограждения являются комбинированными. То есть на фундамент из кирпича, бута или бетона, устанавливаются сварные металлические секции или листы профнастила. Такие конструкции более сложны в возведении и требуют больших затрат как на монтаж, так и на закупку необходимого материала;
Высотой более 2,0 метров – довольно редко используются для установки на частной территории

Встретить такие конструкции можно в промышленных зонах или в коммерческом строительстве, поэтому мы не будем заострять на них внимание.

Отсюда следует, что оптимальным вариантом для использования на приусадебной или жилой территории, являются конструкции, чья высота лежит в диапазоне от 1,2 до 2,0 метров. Такой забор сможет и обеспечить высокий уровень защиты и не будет выглядеть чересчур громоздко и строго. Также не стоит забывать, что высота сварных конструкций из металла может определяться пожеланиями заказчика, что в свою очередь скажется на стоимости готового изделия.
