Способы крепления лаг к столбам
Металлические лаги приваривают или между столбами или спереди. Первый способ более трудоемкий, причем получается больше отходов: приходится нарезать трубы на куски. Но при таком расположении лаг конструкция получается более жесткой: каждый столб служит опорой для листа и он меньше «гуляет», при желании вдоль него можно поставить пару дополнительных креплений.
Если свариваете трубы перед столбом (со стороны улицы), работы меньше, но резать все равно придется и отходы будут: необходимо чтобы сварной шов двух участков приходился на столб. Разве что вы подгадаете расстояние так, чтобы ложились они ровно. Тогда материалы закупаете предварительно, а потом рассчитываете шаг установки столбов.
Приварить металлические лаги к столбам можно двумя способами
Для крепления деревянных брусков приваривают впереди или по бокам держатели — металлические уголки или П-образные направляющие. В них потом сверлят отверстия и скрепляют болтами или саморезами.
Есть вариант собрать забор из профнастила без сварки. Для этого есть специальный крепежный элемент, который называется Х-кронштейн. Это крестообразная пластина с загнутыми краями, которая крепится на саморезы.
Х-кронштейн для забора из профлиста без сварки
Так все выглядит в смонтированном состоянии
Выбор конфигурации и фундамента забора
Высота забора кратна длине листа, но иногда она может быть и больше. Самый простой каркас — из металлического профиля квадратного или круглого сечения.
В качестве столбов устанавливаются трубы сечением 60х60, 60х40, 50х50 мм, на которые наваривается 2 ряда поперечных лаг из труб меньшего сечения (при высоте ограждения 2 м). Шаг между столбами принимается 2÷3 м, а расстояние между лагами — 120÷135 см. Профлисты монтируются с помощью саморезов.
Пример конструктива забора из металлического каркаса
При желании каркас можно соорудить из дерева, что облегчит конструкцию, но сделает забор более уязвимым для нагрузок.
Также в качестве стоек выкладывают столбы из кирпича сечением 380х380 или 510х510 мм. Такой вариант придаст ограждению эстетический вид и большую надёжность, однако увеличит трудовые и финансовые затраты.

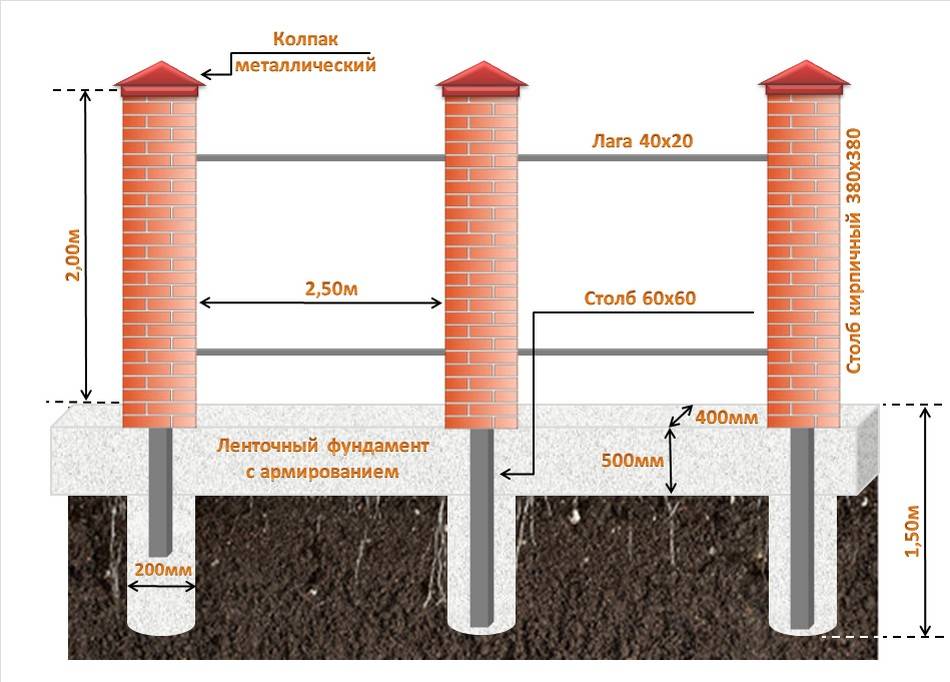

Вариант забора из профлиста с кирпичными столбами и фундаментом
После того как ваш выбор пал в пользу металлического забора, необходимо определиться, нужен ли под него фундамент. На это влияет несколько факторов:
- вид грунтового основания и сложность рельефа;
- глубина залегания грунтовых вод и подземных коммуникаций;
- высота забора;
- толщина листа;
- размеры сечения направляющих и столбов.
Если вы не уверены в прочности грунта и рельефе участка, а забор планируете поставить «на века», тогда в обязательном порядке необходимо устройство фундамента.
Фундаментом под такой забор служит ленточная железобетонная конструкция с глубиной заложения 0,3÷1 м и шириной 0,2÷0,5 м. Стойки забора при этом, как и в варианте без фундамента, заглубляются в грунт на 1÷1,5 м.
Вы не ошибётесь, если зальёте фундамент под забор с массивными воротами и калиткой, так как при его отсутствии почва может дать хорошую усадку, и тогда ваши ворота перестанут нормально функционировать.
Также стоит руководствоваться размерами забора и материалом. Лёгкое, небольшой длины ограждение со столбами из дерева или металлических труб среднего сечения монтируют без фундамента. Главным недостатком фундамента является увеличение стоимости забора и трудозатрат.
Окончательное решение принимаете вы, а мы подробно рассмотрим оба варианта монтажа забора.
Конструкция с металлическими столбиками
Самое простое изготовление — забора со столбами из металла, вкопанными в грунт. Использовать можно трубы круглого или квадратного сечения, но удобнее работать с квадратными — профилированными.
Конструкция забора из профнастила со столбиками
Длинна столбов берется в зависимости от желаемой высоты забора, плюс добавляется от 1 до 1,5 метров на заглубление в грунт. Закапывать в грунт необходимо ниже глубины промерзания грунта. Для каждого региона грунт промерзает на разную глубину, но в Средней полосе России это около 1,2 м. При определении глубины, на которую закапываете трубы, лучше перестраховаться и сделать лунки глубже. Иначе силы зимнего пучения стойки просто вытолкнут, и ваш забор повалится (смотрите фото).
Недостаточное заглубление опорных столбов привело к тому, что забор покосился
Для столбов обычно берут профилированную трубу сечением 60*60 мм с толщиной стенки 3 мм. Расстояние между столбами — от 2 до 3 метров. Чем больше толщина профлиста, тем реже можно ставить столбы. Если грунт тяжело копается, есть смысл делать расстояния больше, в противном случае можно сэкономить на закупке металла — чем тоньше, тем дешевле и разница в цене существенная.
Лаги для забора из профлиста делают из профильной трубы 40*20 или 30*20 мм. Второй вариант — деревянные бруски 70*40 или около того. При использовании древесины экономится значительная сумма, но дерево быстрее пропадает, к тому же его коробит от влаги. Скорее всего через несколько лет вам придется лаги менять, и будут они уже металлическими. Но как эконом-вариант на несколько лет пойдет.
Забор из профнастила на деревянных лагах
Делая забор из профнастила своими руками с деревянными лагами, не забудьте тщательно обработать древесину антибактериальным составом (например, Сенеж Ультра). Лучше это делать в ванной — погружать бруски минут на 20 в раствор полностью. Так они будут служить дольше.
Количество лаг зависит от высоты забора. До 2-х метров — достаточно двух, от 2,2 до 3,0 метра нужны 3 направляющие, еще выше — 4.
Подробно о выборе и строительстве фундамента для забора читайте тут.
Фото дизайна заборов из профлиста
Часто профилированный лист комбинируют с ковкой, иногда варят раму из профильной трубы, в нее монтируют профлист и все это украшают металлическими узорами — кованными или сварными. Еще вариант сделать ограждение нестандартным — установить волну не вертикально, а горизонтально. Небольшое, казалось бы изменение, а вид другой. Некоторые идеи в фотогалерее ниже.
Горизонтальный забор из профлиста
Красивое сочетание камня, ковки и красно-коричневого листа
Столбы из круглой металлической трубы, к ним с тыльной стороны приварены полосы, к которым крепится лист
Вставки ковки и поликарбоната
Еще вариации на тему ковки
Окраска может быть неоднотонной
С нелинейным верхом нужно повозится
Расчёт основных параметров для установки своими руками
Чтобы посчитать количество закупаемых материалов, необходимо определить параметры забора — общую длину, высоту, частоту установки опор и так далее. Алгоритм расчёта следующий:
- Измерьте общую длину ограждения с помощью рулетки. Высоту изгороди определяйте из соображений безопасности и на основании личных пожеланий. Как показывает практика, строить сплошной забор высотой более 2,5 м экономически нецелесообразно. Оптимальная высота, позволяющая экономить материалы, — 2 м (шестиметровая труба делится на 3 части).
- Определите высоту столбов. Принцип такой: для создания надёжного опорного рычага в грунте стойка должна быть погружена в землю не менее, чем на 1/3. Если планируется построить 2-метровое ограждение, то минимум 1 м опоры должен находиться в земле, тогда её полная длина составит 3 м.
- Посчитайте число столбиков в зависимости от интервала их установки.
Ограждения высотой больше 2,5 м лучше делать из сетки
Важно правильно подобрать шаг установки опор, зависящий от площади и парусности ограждения. Расстояние между столбами должно лежать в пределах от 2 до 3 м
Меньший интервал принимать нецелесообразно с точки зрения экономии, а больший резко снижает надёжность сооружения. Точный подбор производится в индивидуальном порядке.
Сплошная изгородь с оптимальным расстоянием между столбиками 2,5 м
Пример расчёта для длины ограждаемого участка 13,4 м при высоте забора 1,5 м:
- Если разбить это расстояние на 4 секции, то шаг столбов выйдет 3,23 м. При такой длине пролёта забор можно строить из кирпича или сетки-рабицы на металлических столбах. Профлист или другой сплошной материал ставить крайне нежелательно, стойки расшатает ветром.
- Разбивка на 5 секций даст оптимальный интервал — 2,56 м. Это подходящий вариант для большинства заборов, как деревянных, так и металлических.
- Если поделить расстояние на 6 пролётов, то длина каждого получится 2,12 м. Надёжность такого забора будет на высоте, хотя вырастет стоимость строительства. Но здесь можно сэкономить на сечении столбов и взять меньший типоразмер по сортаменту.
Пример разбивки на 4 пролёта
Пример разбивки на 5 пролётов
Если выбрать оптимальный шаг 2,5 м, то на возведение ограждения потребуется 6 опор, выступающих над уровнем земли на 1,5 м. По расчёту полная длина стойки вместе с подземной частью равна 1,5 / 2 х 3 = 2,25 м, с запасом — 2,5 м. Итого потребуется 2,5 х 6 = 15 м трубы или швеллера.
Разбивка на 6 пролётов
Монтаж фундамента со столбами
На вопрос, как построить забор из профлиста своими руками, есть простой ответ о необходимости начать с фундамента. Фундамент со столбами – распространенный способ обеспечения надежности сооружения. Его применяют, предварительно учитывая необходимые параметры грунта, рельеф местности и погодные условия. Все это помогает выбрать достаточную ширину ленточного фундамента и его заглубленность.
Глубина обычно требуется не более 50 см, потому что профнастил – материал относительно легкий. Ширину нужно подбирать в зависимости от материала и величины опорных столбов. Ширина между столбами принимается равной 2,0-2,5 м.
Установка столбов с замоноличиванием в земле
Для забора используются столбы из разных материалов. Строительная практика в выборе такого средства не ограничивается каким-то одним видов. Все зависит от характера сооружений, предпочтений хозяина и его финансовых возможностей. Столбы можно использовать деревянные, асбестоцементные и бетонные, металлические, изготовленные из кирпича.
Схема установки столба
Технология этого процесса не особенно разнится, кроме случаев, когда используется кирпич:
- для деревянного столба необходимо заглубление в почву не менее 50 см, при условии, что столб высотой 1,5 м;
- металлический столб укрепляется тремя способами – вбиванием в грунт, частичным бетонированием (вверху), и полным бетонированием, когда яма тщательно заполняется бетоном до дна;
- асбестоцементные столбы заливают до поверхности на песчаном грунте или оставляют шапку при склонной к выпиранию почве;
- кирпичный столб начинают монтировать после того, как забетонирована траншея. В качестве основания для кладки кирпичей используют каркас из металлической арматуры, залитый бетоном, или уже замоноличенную в бетоне трубу.
Столб установлен по разметке
Способ, которым производится крепление, зависит от характера почвы и материала опорного столба, но порядок монтажа не меняется:
- На дно ямы насыпается щебень или битый кирпич (в деревянном столбе может использоваться металлическая гильза).
- В нее вертикально устанавливается столб, ровность которого контролируют, пока не схватится бетон.
- Выкопанная яма с опорой полностью заливается бетоном.
- До застывания бетон закрывается гидроизоляционным материалом.
- При установке асбестоцемента используется дополнительный металлический прут, на который его насаживают.
- В месте, где будет расположена калитка с воротами, ширину расстояния между столбами рассчитывают отдельно.
Схема монтажа ограждения
Рекомендованное расстояние между секциями не превышает 3 м. Но если забор ставится на проблемном грунте, следует рассчитывать дополнительные меры по приданию ему прочности.
Иначе совсем недавно построенный забор может быстро прийти в негодность. Вначале монтируют угловые стойки, затем между ними натягивают веревку или бечёвку. И только после этого начинают дальнейшую установку.
Фото готовой изгороди.
Ограда с элементами ковки
Устройство ленточного фундамента
Процесс устройства ленточного фундамента для ограждения ничем не отличается от такого же процесса, применяемого при строительстве дома:
- Дно выкопанной траншеи заполняется специальной подушкой (обломками кирпича, щебнем или камнем, перемешанными с песком.
- Подушка заливается водой и тщательно трамбуется.
- Выставляется деревянная опалубка, сделанная из досок, способных выдержать вес конструкции.
- Внутри траншеи выкладывается каркас из арматуры, который крепится путем сварки или без сварки.
- Если сварочного аппарата нет, берут более гибкий тип прутьев и без сварки связывают каркас перевязочной проволокой.
- Проводится заливка приготовленного бетона, который оставляют до полного застывания.

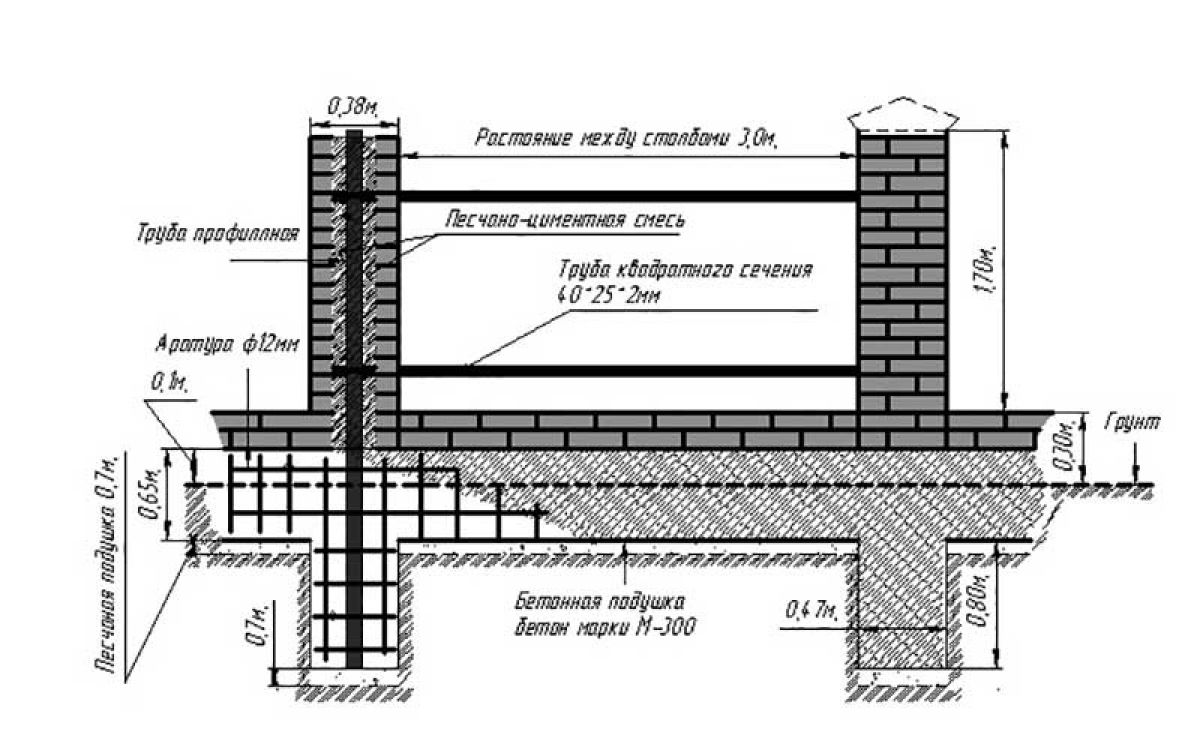

Схема устройства фундамента
Чтобы обойтись без сварки, можно использовать монолитную заливку по уровню земли, как это делают при строительстве дома. Тогда нужно предусмотреть, чем закрыть потенциальный зазор между бетоном и забором.
Армирование фундамента
На фото подготовка фундамента к заливке бетоном.
Перед заливкой
Пример ограждения на ленточном фундаменте изображен на фото ниже.
Ограждение для дачи
Как поставить забор из профнастила. Этапы монтажа.
Подготовка участка к установке забора. Разметка согласно чертежу и схеме забора.
- Поверхность грунта следует тщательно очистить от мусора, стройматериалов, камней, излишней растительности, кустарников и деревьев – в общем, от всего, что может помешать устройству забора своими руками.
- Если рельеф участка неровный, то стоит попробовать выровнять рельеф. В противном случае установка забора будет производиться с учетом перепада рельефа.
Следующим этапом строительства забора из профнастила своими руками является разметка участка. Для этого требуется:
- Определить крайние точки ограждения – углы забора. В углах, как было указано выше, обязательно будут находиться опорные столбы.
- В крайних точках вбиваются колышки, между которыми натягивается веревка, шпагат или шнур, позволяющий увидеть границы участка.
- Далее по чертежу забора устанавливаются колышки в местах других опор.
- В местах бурения скважин под бетонирование опорных столбов привяжите отвесы.
Установка опорных столбов
Собираясь построить забор из профнастила своими руками, продумайте вариант установки опорных столбов:
- На фундамент. Здесь опорой будут служить не столбы, а именно фундамент, на который эти самые столбы и опираются.
- На столбы, которые устанавливаются в вырытые скважины и бетонируются. Столбы обязательно нужно ставить по вертикальному и горизонтальному уровню.
Установка лаг
После установки и бетонирования столбов для забора из профильного листа нужно подождать примерно неделю, чтобы раствор затвердел. Далее устанавливаются лаги. Лаги к столбам крепятся сварным и разборным способом (с помощью крепежных элементов).
- Сварное соединение лаг осуществляется по всей длине соприкосновения лаги с опорным столбом. Предварительно места соединения тщательно зачищаются наждачкой или шлифмашинкой. Сварное соединение лаг требует помощи второго человека.
- Соединение лаг разборным способом предусматривает использование специальных пластин для крепления, которые прикручивают к опорному столбу, а уже к ним крепят лаги. Данный вид крепления лаг считается более надежным, чем сварной.
Монтаж профнастила на каркас забора
Когда столбы и лаги установлены, начинается обшивка каркаса забора профнастилом. Самое главное – правильная установка первого листа, далее, благодаря имеющимся на металлопрофиле волнам, установка пойдет быстро и точно.
Для начала определяется допустимая высота выноса над краем столба
Лист закрепляется метизом в верхней точке посредине. Далее с помощью уровня устанавливается другой край листа и также прихватывается саморезом. После этого прикручиваются остальные саморезы к верхней и нижней лаге с шагом в 2 волны от центра. Последующие листы профнастила прикручиваются аналогично с нахлестом на предыдущий лист
Важно не затягивать метизы до конца, сохраняя целостность уплотнительной резинки
Установка декоративных и защитных элементов
Защитную декоративную планку устанавливают на верхний срез профлиста. При строительстве забора из профлиста своими руками про декоративную планку часто забывают, однако мы крайне советуем ее устанавливать.
Ширина планки должна быть подобрана по высоте профнастила. К примеру, если высота металлопрофиля 10 мм, то ширина планки без завальцовки должна составлять также 10 мм, а с завальцовкой – 12 мм. Устанавливается планка с помощью заклепок в цвет профнастила.
Также не забудьте установить защитные заглушки на верхние торцы опорных столбов.
Виды саморезов для профлиста
Саморез или самонарезающий винт представляет собой стальной стержень со шляпкой и наружной резьбой. От болтов и шурупов он отличается тем, что:
- Резьба в нем расположена по всей длине стержня.
- Саморез способен сам нарезать резьбу в материале без использования других подручных инструментов.
По техническим характеристикам выделяют следующие основные виды саморезов для профнастила:
- Саморезы по металлу для забора из профнастила изготавливают из легированной углеродистой стали марки С1022. Снаружи они покрыты защитным слоем цинка. Такие болты имеют более мелкую резьбу и наконечник, напоминающий сверло. Благодаря такой особенности их можно завинчивать, не проделывая специально отверстие при помощи сверла. Выбор кровельных саморезов может быть обусловлен тем, что они имеют диаметр 4,8 мм и способны просверлить профиль, толщина которого 2,5 мм.
- Шурупы для деревянных конструкций. У них крупный шаг резьбы для лучшей фиксации, а также острый наконечник. Внешне они напоминают обычный шуруп, но при этом отличаются наличием специальной увеличенной головки. Они изготовлены из высокопрочной стали и поэтому могут пробить метал без сверления дрелью, толщина которого 1,2 мм.
Чтобы понять, какие саморезы нужны для монтажа профнастила облицовочного и кровельного типа на забор, нужно знать их толщину. Так, как обычно она равна от 0,45 до 1,0 мм, то при возведении конструкции вполне можно обойтись саморезами по дереву.
Самонарезающие винты классифицируют в зависимости от конструкции головки. Следует различать болты с головкой следующих форм:
- полукруглой;
- цилиндрической;
- шестигранной;
- сферической.
Шлицы на головках могут быть прямыми, фигурными, а также в форме звездочки или креста.
Существуют также антивандальные саморезы для забора из профнастила. Это усиленные болты, которые необходимо приварить к ограде. Антивандальные винты сделают забор более прочным и долговечным.
Выбор крепежа для фиксации профиля осуществляют в зависимости от того, где его применяют.
Расчет саморезов для крепления профнастила
Сделать самостоятельно расчет саморезов для профнастила не так и сложно. Достаточно посчитать необходимое количество целых листов на всю крышу или на отдельные скаты. Для этого достаточно высчитать площадь кровли, то есть измерить ее длину, ширину и перемножить значения, а затем разделить на площадь профлиста, которая также вычисляется умножением сторон, размеры профнастила. Следующее, что необходимо сделать – это произвести расчет количества саморезов либо заклепок на 1 лист. Исходить стоит из таких параметров, как количество шурупов для крепления верхнего, нижнего края и центральной части. В качестве примера можно взять лист длиной в 8 м и стандартной шириной 110 см. То есть в этом случае производится укладка 1 ряда профнастила. Для верхнего и нижнего края понадобится по 5 саморезов, которые будут вкручены в каждую волну, а также 8 саморезов для центральной части, с шагом крепления к обрешетке в 50 см. Это значит, что потребуется приблизительно 18 саморезов на лист профнастила с данными размерами. Чтобы понять, сколько всего необходимо крепежных элементов, достаточно умножить получившиеся количество на число требуемых листов.
Также можно взять усредненное значение, при котором в расчет принимается рекомендуемое производителем количество саморезов на 1м2 кровли – 4-8 шт. То есть зная полную площадь, достаточно перемножить значения. Конечно, в каждом случае расчет может отличаться. Например, при уклоне кровли из профнастила более 30 градусов, рекомендуется уменьшать шаг крепления, то есть увеличится и расход саморезов. Также увеличенное количество крепежей понадобится в случае высоких ветровых и снеговых нагрузках. Кроме того, больше шурупов потребуется для торцевой части крыши и, если торцов много, то и расход фиксирующих элементов будет повышенным
Важно иметь в виду, что, какая бы цифра не получилась в результате расчетов, следует добавить к итогу 5-10% запас крепежей. Такой запас может потребоваться как в случае обнаружения некачественных саморезов, так и при необходимости добавить крепежи в определенных местах для максимально надежной фиксации
Не стоит забывать и про крепление доборных элементов, для этого понадобиться 3-5 саморезов на погонный метр.
Стоит иметь в виду, что при покупке метизов совсем не обязательно высчитывать поштучно саморезы. Ведь известен точный вес изделий с различными параметрами. Например, кровельный саморез диаметром 48 мм и длиной 2,5 см будет весить 3,5 кг/1000 шт, а изделия с параметрами 6,3х152 мм за 1000 штук будут иметь вес 45 кг. Поэтому производителям довольно легко расфасовать саморезы, зная их массу, в упаковки от 100 до 6000 штук, размеры саморезов для профнастила.
Видео по теме:
Подводя итог вопросу сколько саморезов на 1м2 профлиста, можно сказать, что цифра не будет постоянной и применимой для всех случаев. Исходить при расчетах можно как из усредненных рекомендаций производителей профнастила, так и из индивидуальных подсчетов для конкретного строения, произвести которые можно самостоятельно, обратившись к специалистам либо при помощи специализированного онлайн-калькулятора.
Ограда с кирпичными столбами
Строительство забора с кирпичными столбами – дело кропотливое. Этот вариант выглядит дороговато.
Перед началом монтирования забора, определите тип заливки фундамента:
- Ленточный фундамент дорогой в исполнении. На почвах с дренажем делают фундамент малого закладывания. Пучнистые земли требуют глубинного вскапывания. Даже если лента предполагается узкая, копать придется много. По длине ограждения роют траншею, устанавливают опалубку, вяжут арматуру, заливают и отделывают. Кирпичные столбы ставят сверху.
- Так же, как в первом способе, устанавливают опорные столбы, а кирпичом отделывают поверхность вокруг труб. Для этого варианта требуется жесткое армирование: в два пояса по два прута 10-12 мм. Строители применяют закладные элементы, куда будут устанавливать направляющие. Элементы приваривают к столбу.
Металлические основания
Внешне такие ограждения выглядят как сплошной забор. Вариант применим для дач и производственных объектов, где важна функциональность, а не эстетика.
Металлический лист размещают на каркасе с внешней стороны участка. Это не позволит злоумышленникам использовать поперечины в качестве опоры для преодоления забора. При монтаже столбы укрепляют в земле бетоном, что исключит крен от ветровых нагрузок.
Для каркаса используют профильную трубу:
- для столбов размером не меньше 40х40 мм;
- для перемычек от 20х40 мм.
Соединения производят методом сварки, болтами или саморезами по металлу.
Вариантом, который позволяет сделать монтаж лаг в одиночку, является использование специальных кронштейнов. Приобретают готовые изделия или делают их самостоятельно. Менее затратный способ — приварить к перемычкам накладки с отверстиями. В этом случае особенно тщательно вымеряют расстояния, чтобы лаги точно вошли между столбиками.
Для болтового соединения высверливают сквозные отверстия. Можно использовать саморезы с наконечником в виде сверла. Для удобства работы при сварочном соединении используют струбцины. В этом случае можно работать без помощников.
При монтаже тщательно вымеряют горизонтальные уровни.
Каркас обрабатывают антикоррозийной грунтовкой и красят не менее 2-х раз.
Виды заборов и ограждений
Заборы делятся по типу материала и технологии монтажа:
- Ограждение из пластика. Надёжный и долговечный тип забора. Не разрушается от воздействия влаги.
- Ограждение из бетона. Устойчивый к механическим воздействиям забор. Разрушается под воздействием атмосферных явлений.
- Ограждение из кирпича (еврозабор). Прочный и надежный тип забора. Разрушается у основания от воздействия грунтовых вод.
- Ограждение из поликарбоната. Не разрушаются под действием атмосферных осадков. Легко монтируется. Но не такой долговечный, как кирпичный или бетонный забор.
- Ограждение из штакетника. Довольно надёжный и красивый тип ограждения. Не защищает от проникновения посторонних, так как носит декоративные функции.
- Ограждение из профнастила. Один из самых популярных типов забора. Легко монтируется. Долгий срок эксплуатации. Широкий ассортимент цветового решения. Низкая стоимость материалов.
Исходя из популярности у потребителей, стоит всесторонне рассмотреть забор из профнастила.
Профилированный лист – материал для строительства ограждающих конструкций, изготовленный из оцинкованного листа и покрытый тонким слоем краски.
Забор из профнастила, это металлический или деревянный каркас на бетонном основании, обшитый профилированным листом.
Заключение
Установка забора без соблюдения правил монтажа приводит к различным неприятностям. Чрезмерно плотное прилегание к земле ведёт к быстрому ржавлению материала. Высокий подъём листов – тоже создает множество проблем. Нередко это приводит к появлению на участке грызунов и прочих диких животных. Именно поэтому, к установке профилированных листов нужно отнестись максимально ответственно.
Дополнительно специалисты рекомендуют делать двухстороннюю отмостку, которая будет отводить дождевую и талую воды. Соблюдение нехитрых правил и советов позволит прослужить забору долгие десятилетия без утраты эксплуатационных характеристик.
