Как сделать дренажную канаву вдоль забора

Зачем нужно отводить почвенные и ливневые воды с участка?

Близкое залегание почвенных вод приводит к намоканию фундаментов, цокольного этажа и подвалов. В подвале или цокольном этаже в момент таяния снега или после длительного периода с большим количеством осадков может скапливаться вода, которую нужно удалять и сушить помещение; в остальное время года будет сыро, на конструкциях будет оседать влага, расти грибок и плесень, воздух будет пахнуть плесенью и гнилью.

В зимние морозы почва, пропитанная влагой, будет замерзать, сжимать фундамент, вспучиваться и выталкивать здание вверх. При этом возникают трещины в фундаменте и конструкциях здания, при тяжелых случаях конструкции дома начнут разрушаться.

Если участок заболоченный или грунтовые воды расположены совсем близко, то на нем очень плохо растут растения, выводятся комары, появляется неприятный запах. О красивых ухоженных цветниках, грядках и ягодниках можно забыть.

Если почва глинистая, то после дождя или таяния снега вода застаивается на поверхности, пропитывает землю возле строений, вредит зеленым насаждением.

Виды дренажа

Дренаж участка — сложная система со множеством нюансов и особенностей. По строению она может быть локальной (местной) — для решения проблемы на конкретном участке. Чаще всего это дренаж фундамента, подвальных и полуподвальных (цокольных) этажей. Также системы отвода воды на участке бывают общими — для осушения всего участка или значительной его части.

Мягкий дренаж без трубы. Подходит при необходимости отвода небольшого количества воды на дачном участке или возле дома

По способу установки

По способу установки дренажная система может быть:

Открытой. Используются бетонные или каменные лотки, копаются канавы по участку. Они остаются открытыми, но могут закрываться декоративными решетками для защиты системы от крупного мусора. Если вам требуется простое решение для отвода поверхностной воды на даче — это именно канавы по периметру участка или в самой низкой зоне. Их глубина должна быть достаточной для того чтобы при максимальном потоке вода не переливалась. Чтобы неукрепленные стенки дренажных канав не обваливались, их делают под углом в 30°,

Чтобы стенки открытых дренажных канав не осыпались, на склонах высаживают почвопокровные растения или выкладывают их булыжникамиОткрытый дренаж возле подъездной дорожки, стоянки, ничуть не портит картинуВариант дренажа для дачного участка — дешево и сердитоИз дренажной канавы можно сделать украшение участкаВодоотведение ливневых вод от дома и дорожек можно оформить и такОтвести может значительное количество воды

• Закрытой. Вода улавливается уложенными специальными водопроницаемыми — дренажными — трубами. Трубы выводятся в накопительный колодец, в сточную канаву, овраг, близлежащий водоем. Этот тип водоотведения на участке хорош для водопроницаемых грунтов (песчаных).
• Засыпной. Дренаж участка данного типа обычно используется на глинистых грунтах или суглинках. В этом случае трубы тоже укладываются в канавы, но в них устраивается послойная песчано-гравийная засыпка, которая собирает воду с окружающих грунтов. Чем хуже почвы проводят влагу, тем более мощная требуется засыпка. Дренажная труба в гравийной засыпке

Конкретный тип дренажа участка выбирается исходя из условий на участке. На глинах и суглинках необходима обширная гравийно-песчаная зона, в которую будет стекать вода с окружающих участков грунта. На песках и супесях необходимости в такой подушки нет — грунты сами неплохо отводят воду, но конкретно может сказать только специалист по результатам геологических исследований.

По типу реализации

Есть несколько типов (схем) устройства дренажа на участке:

• Кольцевой. Трубы замкнуты в кольцо вокруг объекта. Обычно им выступает дом. Используется редко, так как приходится сильно заглублять дренажные трубы — сама труба должна быть уложена на 20-30 см ниже уровня грунтовых вод. Это дорого и сложно в исполнении.
• Пристенный дренаж — для отвода воды от стен. Располагается на расстоянии 1,6-2,4 м от стен (ни в коем случае не вплотную). В этом случае дрена располагается на 5-10 см ниже пола подвального этажа. Если пол залит поверх большой щебневой подушки, дрена укладывается на 5-10 см ниже этого уровня. Правильное решение водоотведения от фундамента — система ливневой канализации и дренаж
• Пластовый дренаж. Используется при устройстве плитных фундаментов в сложных ситуациях. Необходим для отвода верховодки, применяется обычно вместе с пристенным отводом воды. Пластовый дренаж — это слои, подсыпаемые в котлован — песок, щебень, гидроизоляция (как они насыпаются снизу-вверх). Поверх этой подушки уже укладывается арматура и заливается плита фундамента.
• Систематический и лучевой. Используются для осушения участков. Отличаются способом расположения дрен относительно центральной трубы. При лучевой схеме система похожа на елочку (могут учитываться уже существующие растения), при систематической схеме дрены укладываются с расчетным шагом (устраивается обычно при планировании участка). Лучевой дренаж участка

При дренаже участка центральная дрена или коллектор делается из труб большего диаметра (130-150 мм против 90-100 мм для обычных дрен) — объем воды тут обычно больший. Конкретный тип дренажной системы подбирается исходя из задач, которые необходимо решить. Иногда приходится применять комбинации разных схем.

Укрепление водоотводной канавы

Чтобы автомобильная дорога была надежно защищена от подтопления грунтовыми и талыми водами, склоны водоотводных канав должны быть укреплены. Перед тем, как приступить к процессу, необходимо выбрать способ укрепления, который во многом зависит от угла наклона стенок канавы. Так, например, если он менее 8 градусов, то укрепление будет нецелесообразным, достаточно просто посева трав и высадка растений.

Если крутизна склонов колеблется от 8 до 15 градусов, то они укрепляются геоматами или сетками, выполненных из ПНД. Водоотводные канавы с углом наклона стенок более 15 градусов обязательно укрепляются теми способами, которые подразумевают внутреннее армирование — с применением габионов и георешеток.

Рассмотрим несколько вариантов, как может быть укреплена дренажная канава вдоль дорог.

1. Геосетка. Выпускается данный материал из полимерных материалов, которые пропитываются специальными составами для придания изделию максимальной прочности и долговечности. Корни растений, проникая сквозь ячейки, образуют дерновой слой, фиксирующий земляной покров и, укрепляя откосы.
2. Противоэрозионные геоматы. Данный продукт для укрепления стенок дренажных канав выполнен в виде структуры из трех слоев полипропиленовых решеток, внешне напоминающую мочалку. Дает возможность закреплять почву и не мешать растениям. Корни растительности со временем оплетают решетки и делают структуру более прочной.
3. Габионы. Достаточно часто автомобильная дорога, вернее склоны дренажной системы укрепляются при помощи габионов. Это каркас из металлической сетки, который заполняется камнями или галькой. Данный способ хорошо предохраняет склоны канав от осыпания, исключает гидрологические нагрузки на откосы, не допускает вынос грунта. К тому же габионы положительно влияют на экосистему, а эффективность конструкции со временем только усиливается.
4. Объемная георешетка. Представляет собой геосинтетическое покрытие в виде объемной конструкции с одинаковыми ячейками. Перед укладкой георешетки, дренажная канава, вернее ее склоны, выравниваются, им придается нужная форма, грунт уплотняется. Только потом укладывается георешетка по направлению сверху вниз. От правильности растягивания изделия и его фиксации будет зависеть продолжительность и эффективность эксплуатации конструкции.

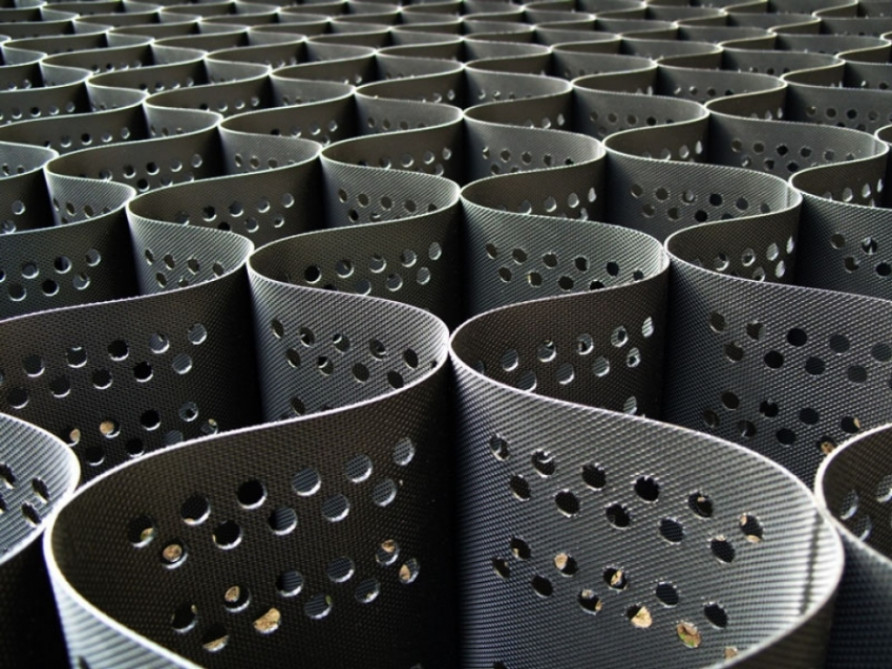

Основные характеристики полимерной георешетки

Тем, кто не имеет представления о том, как выглядит геотекстиль георешетка, достаточно беглого взгляда, чтобы понять простоту и практичность этого изобретения. Ее можно охарактеризовать как простейшую ячеечную основу, состоящую из довольно прочных полимерных нитей. Другой вариант – геотекстиль или сетка из лентовидных волокон.

Производятся георешетки из полимерных лент, скрепленных между собой в определенном порядке

Георешетками называют полимерные полотна из не подверженных гниению материалов. Трансформация при растяжении дает объемную ячеечную структуру, напоминающую шахматную доску или соты. Сырье для их производства:

• полипропилен РР;
• полиэстер РЕТ;
• углеродное волокно;
• полиэтилен высокой плотности HDPE;
• инновационное сырьё PVA.

Высокопрочные синтетические волокна покрывают защитным слоем поливинилхлорида (PVC) для защиты от разрушения ультрафиолетом. По типу производства геотекстиль классифицируется:

• тканый;
• термически скрепленный методом экструзии (есть 1-осные и 2-осные).

Европейские производители подобное сырье используют на предприятиях Bonar (Словакия). В строительных супермаркетах есть ArmatexRSM и ArmatexM – композитная георешетка для укрепления склонов цена вполне приемлемая.

Полимерные георешётки могут иметь плоскую или объёмную структуру

Это интересно! Пластичный материал интересен тем, что при растягивании образуются ячейки для наполнения грунтом или щебнем с песком, увеличивая площадь покрытия.

Георешетку выпускают из полиэтиленовых лент – на той же основе, что и полимерные изделия для строительства. Благодаря устойчивости на разрыв и противодействию погодно-климатических факторов,  геосинтетика формата 3D не подвергается в земле гниению и деструктивным изменениям. Они всегда будут востребованы – прочные волокна полимеров не разрушаются от влаги и заморозков.

Способы укрепления и советы мастеров

Для того чтобы траншея не размывалась при первом же сильном дожде, необходимо производить ее укрепление.

• Еще до начала работ по обустройству канавы необходимо обеспечить формирование специального песчано-гравийного слоя по краям траншеи, будет вполне достаточно 7-10 см, а по окончании всех работ можно обсадить ее края декоративными кустарниками и деревьями. В этом случае вся конструкция станет более привлекательной и стильной, а корневая система габаритных растений надежно укрепит стенки канавы.
• Довольно часто владельцы участков используют камень, чтобы отделать траншею для улучшения внешнего вида и укрепления канавы. Если выкладка произведена умело, то система водоотведения, даже самая неказистая, может преобразиться и стать «изюминкой» участка.

• Специалисты рекомендуют использовать георешетку, которая крепится к стенкам и дну траншеи при помощи особых костылей. Такой вариант оптимален для илистого грунта, в этом случае минимальная толщина насыпи на георешетку должна равняться 30 см.
• Еще один вариант укрепления стенок траншеи – это одерновка неподтопляемой насыпи при помощи крепления дернин специальными спицами из древесины. Дерн нарезают толщиной 5-10 см, причем добывать его лучше на суглинистых грунтах, условия которых схожи с условиями в местах проживания.

Дренажная канава – это эффективный способ осушения почвы, который не требует больших затрат сил, времени и средств, а при желании даже не самую презентабельную траншею можно превратить в стильный элемент ландшафтного дизайна.

О секретах создания дренажной канавы смотрите далее.

Дренажная канава – один из самых надежных и апробированных методов осушения почвы. Относится к открытой почвоосущительной системе. Излишки воды транспортируются в специальные колодцы или естественные водоемы.

Водоотводная канава удобна для дач, садовых и огородных участков индивидуальных хозяйств, когда владельцы не видят необходимости прокладывать закрытые трубные канализации и дренажи. Эффективно снижает уровень грунтовых вод в глинистых и заболоченных почвах. Используется на низинных и равнинных участках, а также на пологих склонах при угле наклона не более 7%.

При решении вопроса о том, как сделать дренажную канаву, следует принимать во внимание, что это наиболее легко доступный вариант водорегулирующей конструкции. Она легко обустраивается своими руками, не требует высокой квалификации, дорогостоящих материалов, привлечения специальной техники и оборудования. Дренажные канавы имеют недостатки

К ним относятся: небольшой срок службы, необходимость регулярного ремонта ввиду размыва боковых откосов и засорения траншеи. Есть сложности с архитектурным и декоративным оформлением и созданием художественного ландшафта. Кроме того, открытый водовод обладает более низким КПД в сравнении с другими дренами

Дренажные канавы имеют недостатки. К ним относятся: небольшой срок службы, необходимость регулярного ремонта ввиду размыва боковых откосов и засорения траншеи. Есть сложности с архитектурным и декоративным оформлением и созданием художественного ландшафта. Кроме того, открытый водовод обладает более низким КПД в сравнении с другими дренами.

Проект дренажа по периметру участка – пошаговая инструкция

Перед составлением проекта необходимо узнать особенности участка:

1. Начертить план с точным расположением всех построек, садовых дорожек и беседок. Учесть те места, где проходят наружные и подземные коммуникации.
2. Составить схему с размерами фундаментов построек, особенно внимательно изучить глубину их залегания.
3. Нарисовать топографическую карту с указанием особенностей рельефа.

Чтобы комплектующие дренажной системы не повредили корни растений, на чертеже отмечаются места посадки деревьев и кустарников.

Пример устройства закрытой конструкции дренажа по периметру участка

1. Определить месторасположение естественного приемника воды – дорожная канава или природный водоем.
2. По периметру участка прорыть траншеи глубиной 1-1,3 м и шириной 40 см для укладки в них магистральных труб диаметром 110 мм. Минимальное расстояние расположения траншей от забора составляет 50 см, от края отмостки постройки – 100 см.
3. Выкопать на участке траншеи глубиной 80 см и шириной 30 см для перфорированных труб, которые собирают воду и передают ее магистральным каналам. Для полноценного стока воды необходимо соблюдать уклон не менее 1 см на 1 погонный метр. Промежуток между дренами для глинистой почвы составляет 8-10 метров.
4. Пролить каналы большим количеством воды. Если скорость оттока низкая, то необходимо увеличить градус уклона, при застое вод – создать дополнительные дренажные ответвления.
5. После проверки дно засыпать речным песком на 10 см и утрамбовать.
6. Каналы выстелить геотекстилем, плотность которого составляет 120-150 гр/м2, и заполнить гравийным щебнем с фракцией 20-40 мм на высоту 5-10 см.
7. Чтобы предотвратить заиливание, трубы надо обмотать геотекстилем или объемными фильтрами из кокосового волокна.
8. Уложить гофрированные трубы и подвести их к магистральным каналам. В поворотах трубы соединить между собой фитингами или крестовинами, завернутыми в геотекстиль.
9. Засыпать дренажную конструкцию крупнозернистым песком или гранитным щебнем фракции 5-20 мм.
10. Сложить внахлест края геотекстиля и закрыть траншею дерном.

Когда нет природного водоприемника или искусственного оврага, то собранная вода может поступать в накопительный колодец, который обустраивают в низком месте участка. Если рельеф местности позволяет, то вода следует в дренажный приемник самотеком. В противном случае для откачки воды используют насосное оборудование. Для контроля над работой дренажной конструкции и очистки труб создают смотровые колодцы. Их располагают в поворотах и местах пересечения труб.

dizlandshafta

Полезно12Бесполезно

Что представляет собой водоотводная канава

Собственно говоря, любая дренажная канава – это специальное углубление в земле, обустроенное вдоль дороги или по периметру объекта, участка.

Водоотводная канава — сооружение в грунте, предназначенное для защиты грунта от размыва или переувлажнения, сбора поверхностных  вод и отвода их в ближайший водоток.

Принцип ее действия крайне прост: вода, накопившаяся после интенсивных ливней, не застаивается на местности, а стекает по дну канавы в специально оборудованный сток или в естественный водоем. Если вода отводится с вышележащей территории, то такая дренажная канава называется нагорной. А если отвод осуществляется по периметру участка или вдоль дороги, то это – кювет.

Капитальный вариант проезда

При устройстве капитального проезда, меняется технология засыпки трубы. Перед укладкой трубы на подготовленное основание укладывается сначала геотекстиль или дорожный дорнит с нахлестом на откосы канавы. Затем укладывается труба и засыпается щебнем средней фракции 20–60 мм. Тканый материал не позволит щебню под нагрузкой проникать в грунт.

Поверх уплотненного щебня укладывается каркас из арматуры, и заливается бетон

Особое внимание необходимо уделить краям бетонной поверхности. Чтобы они не обламывались, на съездах следует сделать углубление и увеличить толщину бетона до 200 мм. Или уложить плашмя дорожный бордюр по краям съезда с бетона

Или уложить плашмя дорожный бордюр по краям съезда с бетона.

Георешетки и габионы

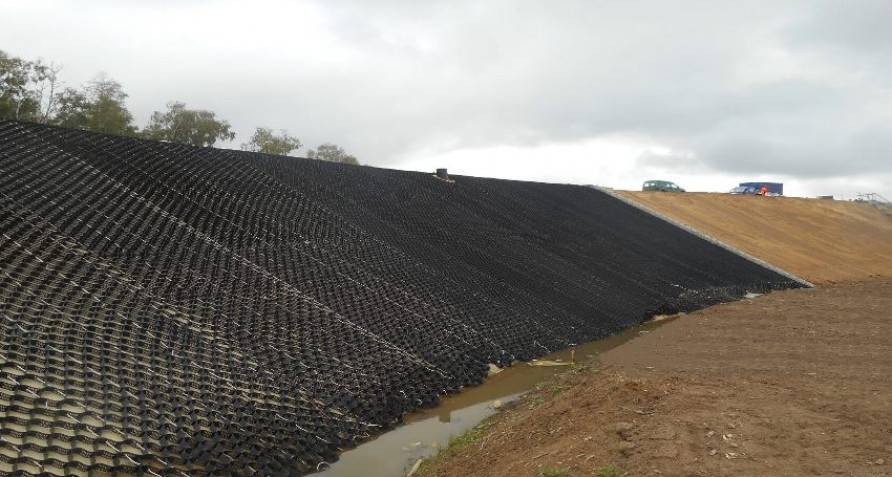

Укладка георешетки

Более мощными конструкциями для укрепления не только склонов, но и дна канавы являются георешетки. Они делаются из полипропилена и полиэтилена. Таким изделиям не страшна коррозия, они довольно прочные и способны служить многие десятилетия.

Схема монтажа георешетки

После осушения канавы с поверхности удаляется весь мусор (крупные ветки, камни и т.д.) и крупная растительность. При этом мелкую траву можно оставить на месте. Затем расстилается георешетка. Это необходимо сделать по всей площади канала, лишние куски желательно сразу же отрезать.

Структура укрепления с георешеткой

Для продолжительной службы георешетки ее нужно правильно и надежно закрепить. Это делается при помощи анкерных скоб или крючков. Их можно приобрести вместе с решеткой или сделать своими руками из арматурных прутьев диаметром в 15 мм и длиной от 50 до 110 см. Крепежи размещают в шахматном порядке на расстоянии не менее 30 см друг от друга.

Следующим этапом будет засыпка георешетки. На дно канавы можно поместить песок (если она будет редко заполняться водой) или щебень (если в канаве постоянно будут протекать стоки). На склонах лучше использовать грунт, засеянный травой. Так решетка будет более надежно держаться на своем месте.

Более дорогим, но при этом и более надежным, способом укрепления склонов дренажной канавы является установка габионов. К тому же такие конструкции и выглядеть будут более эстетично и респектабельно.

Габионы в действии

Габион представляет собой заводское изделие, выполненное в виде параллелепипеда (ящика). В качестве материала используется металлическая проволока двойного кручения. В такие «ящики» помещают крупные камни или гальку.

Монтаж габионов схема

Перед установкой габиона необходимо подготовить склон. Так как изделие имеет значительные размеры, лишний грунт удаляется. Габион помещается на свое место и заполняется крупными камнями или щебнем. Для большей надежности сверху можно закрепить сетку-рабицу, ее желательно подобрать также с покрытием из полимеров. Для улучшения декоративного вида сверху сетки можно разместить камни или гальку.

Укрепление стенок канавы габионами схема

Если имеются навыки сварочных работ и необходимое оборудование, то можно попробовать сделать габион своими руками. Для этого подойдут куски арматуры. Их сваривают между собой, изготавливая решетку. Для долгой службы все части можно покрыть антикоррозийным составом.

При укреплении склонов дренажных канав не стоит забывать про основание. Здесь можно использовать песок или щебень, в зависимости от частоты заполнения водой. Если канава небольшая и находится на видном месте, то красиво будет смотреться дно, выложенное природными камнями. Особенно красивый эффект получится в сочетании с габионами.

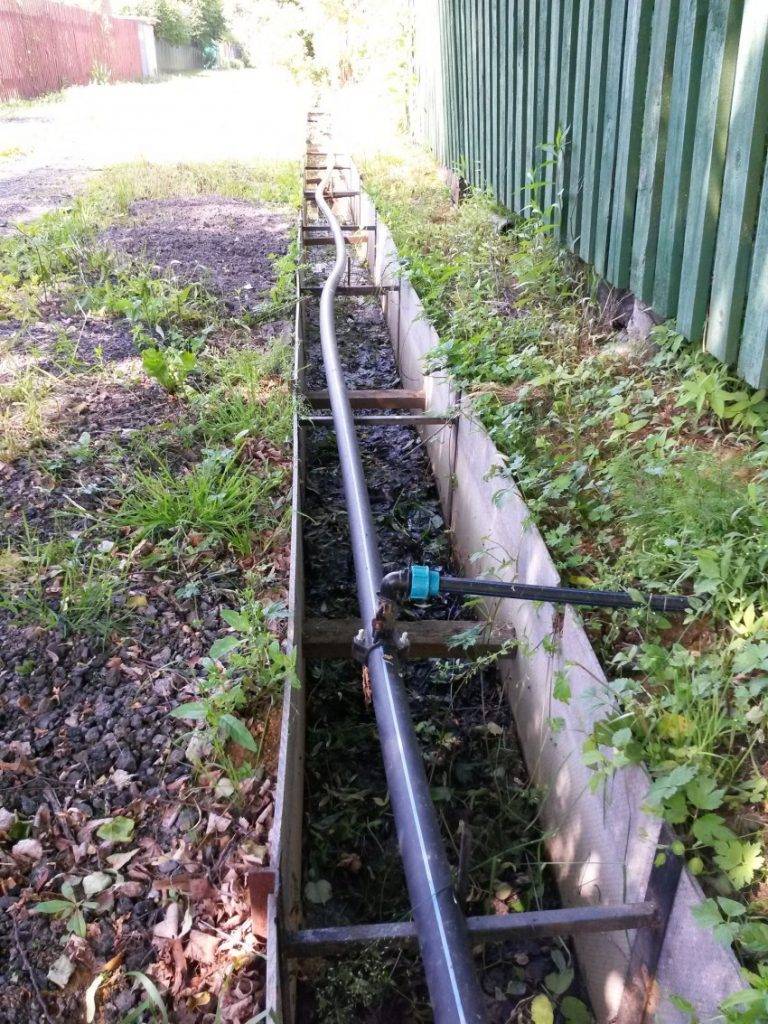

Дренажная канава вдоль забора имеет свои особенности. При ее обустройстве своими руками предусматривается защита опоры ограждения от подмывания.

Дренажную канаву вдоль забора сооружают глубиной 20-30 см. Для насыпного грунта этот показатель превышает 50 см. Некоторые сложности возникают при развороте траншеи под прямым углом. В этом случае одна из них должна продлеваться на несколько сантиметров дальше места стыка.

Расстояние от основания забора до верхней грани дрена должно составлять от 50 — 60 см. Канавы нередко оборудуются дренажными трубами или лотками. Используются железобетонные изделия с крупными отверстиями. Сплошное бетонирование применяется лишь на коротких участках. Обычно это прохождение под дренажом коммуникаций, подземных сооружений. В остальном обустройство канав не имеет отличий от аналогичных систем в садах и огородах. Стены укрепляются сетками и дикорастущими растениями. Донная часть покрывается галькой, опилками, отсевом песка. Наклон водоотводов у заборов составляет 5%. Разрешается строить перепады и быстротоки с углом наклона от 7% и выше.

Декорирование водоотводных систем

Открытые дренажные конструкции малопривлекательны в дизайнерском отношении. Не очень хорошо они вписываются в окружающий ландшафт. Без искусственного декорирования обойтись сложно. Самый простой способ – красивое покрытие дна канавы камнями. Им можно придавать разную цветовую гамму. Эффектно смотрится мраморная крошка или специальный декоративный гравий.

Облагородить траншею можно многолетними растениями, в том числе цветочными. Нередко дрены по периметру оборудуются декоративными решетками с вьющимися травами. Они не только прикроют канаву, но и укрепят ее боковые стенки. Поскольку дренажная система предназначена для отвода «чистых», а не сточных вод, то она иногда обустраивается в виде искусственной речки (арычной системы). Здесь применимы перепады, небольшие запруды с мини водопадами или бассейны. Они могут стать важными элементами декоративного оформления ландшафта. Возле них изящно смотрится малая архитектура, особенно скульптурные фигуры людей и животных.

Как своими руками сделать не закрытую систему?

Дренажная канава – это линейный открытый дренаж, самая простая система для сбора и отвода воды.

Если рядом есть пруд, ручей или озеро, то можно организовать слив туда. В противном случае придется оборудовать сливной колодец.

После того, как выбраны места для обустройства канав и сливного колодца (при необходимости), нужно нанести разметку на землю и можно приступать непосредственно к копке канавы.

Далее дана пошаговая инструкция, как самостоятельно сделать поверхностную дренажную канаву, как и чем копать открытую траншею, чтобы не стояла вода, для отвода ее, как лучше проложить трубы, организовать работы на садовом, дачном участке, установить вокруг дома, выкопать на огороде, вырыть вдоль забора, провести у дороги, прокопать для клумбы или обустроить для дерева, выполнить по периметру.

1. По сделанной разметке копают дренажные канавы на глубину около 35-45 см, размеры зависят от типа почвы: для глинистых почв и суглинка ширина должна быт 4-45 см, для песчаных типов – 30-35 см. Если предполагается несколько траншей, то они должны в конечном итоге подходить к центральной канаве, которая ведет к приемнику воды. При копке рва следует помнить об уклоне!
2. Водоприемник размещают в самой нижней точке территории. Он оборудуется накопительным резервуаром. В зависимости от его размера копают яму для колодца.
3. После того, как канавы прокопаны и сооружен водоприемник, нужно обязательно проверить уклон траншеи. С этой целью нужно подать воду и проверить как она будет стекать по канаве. Если жидкость проходит плохо, то следует увеличить наклон.
4. Дно канавы для отвода воды нужно закрыть геотекстилем, а если его нет, то берут старые шины или шифер, при этом материал должен заходить на стенки, нужно брать материал шириной примерно в два раза больше, чем ширина траншеи. На стенках подложку закрепляют при помощи колышек из дерева.
5. Далее рассказано, как и чем засыпать дренажную канаву вдоль участка. На дно канавы нужно уложить древесную щепу. Высота слоя – около 10 сантиметров. Следующий слой – мелкий гравий. Высота второго слоя также около 10 см. Третий уровень – щебень и гравий (более мелкие). Также можно использовать рыхлый грунт, который остался после копки траншеи.

Для того чтобы система была более долговечной, можно забетонировать основание канавы. Но такие работы более трудоемки. Поэтому нужно либо уметь самому работать с бетоном, либо обратиться к специалисту.

Если предполагается укладка труб в канаву, то откосы рва нужно укрепить более основательно, а трубы следует обернуть геотекстилем.

Устройство дренажной канавы: открытой и закрытой

Дренажная канава нужна на земельном участке для отведения с него лишней воды. Потребность в ней появляется в тех случаях, когда после таяния снега либо дождя вода скапливается в большом количестве на поверхности земли и медленно впитывается в грунт.

Чтобы исправить эту ситуацию, и потребуется сделать дренаж. Дренажные канавы бывают двух типов: открытые и закрытые. Принцип их обустройства в чем-то схож, но есть некоторые отличия.

Дренажная канава участка

Открытая дренажная канава и ее устройство

Такие системы очень просты в устройстве.

Но, они отличаются низкими показателями эстетичности, потому как хорошо видны снаружи.

При этом, через некоторое время эксплуатации такой канавы ее стенки начинают осыпаться, это приводит к нарушению функционирования дренажа.

Несмотря на это, подобные системы пользуются популярностью среди владельцев частных земельных участков, поэтому требуют рассмотрения.

Открытая дренажная канава

Устройство дренажной канавы открытого типа достаточно простое – она представляет собой траншею, расположенную на дачном участке в месте максимального скопления воды. Канава имеет уклон, позволяющий воде передвигаться самотеком в специальные колодцы либо водоемы, где впоследствии можно будет брать воду, например, для полива.

Обычно таких канав обустраивается несколько – количество зависит от степени влажности почвы и ее пропускной способности.

Есть несколько советов, которые помогут сделать открытую дренажную канаву максимально функциональной:

• ширина канавы должна составлять 40-50 см;
• глубина ямы в среднем 70-60 см;
• уклон стенок канавы составляет 40 градусов;
• уклон дна канавы должен обеспечивать быстрое передвижение воды к ее сборнику.

Открытый укрепленный дренаж

В местах рытья траншеи нужно удалить все кустарники и деревья, чтобы предотвратить заиливание.

Стенки канавы можно укрепить для предотвращения осыпания специальными металлическими сетками.

Нужно сделать стенки максимально герметичными, чтобы вода могла перемещаться по траншее, а не впитываться в грунт.

Сверху иногда закрывают канаву специальными решетками, чтобы придать ей эстетичность, предотвратить засорение.

Устройство закрытой дренажной канавы

Здесь конструкция несколько сложнее.

Во-первых, дренажная яма будет на порядок глубже, во-вторых в нее укладывается слой дренажа, на который после помещается перфорированная труба.

Сверху она засыпается грунтом. Такая конструкция очень эстетична, обладает достаточно высокой эффективностью, служит для отведения грунтовых вод, а также осветленной воды из септика.

Закрытый тип дренажной канавы

Здесь также важно соблюдать уклон трубы, обеспечить приемник для воды. Это может быть обычная накопительная емкость или фильтрационный колодец. Это может быть обычная накопительная емкость или фильтрационный колодец

Это может быть обычная накопительная емкость или фильтрационный колодец.

Порядок строительства дренажных канав

Для того, чтобы построить на участке дренажные канавы, вам следует придерживаться такой последовательности работ:

изучить места скопления большого количества воды на участке, продумать количество канав, которые потребуются в конкретном случае;

Количество канав для участка

Бетонное П-образное уплотнение по бокам

Песчаная подушка и геотекстиль

Подсоединение к фильтрационному колодцу

Подключение к смотровым колодцам

Так, можно отметить, что устройство дренажной канавы достаточно простое, сделать ее можно своими руками.

Главное – определить цель ее строительства, а исходя из нее – вид канав и их количество, расположение относительно дома.

Где нужна и каковы требования?

Дренажная канава чаще всего предусматривается на относительно небольших участках, это обусловлено малой степенью автоматизации работ по ее проведению, необходимостью регулярного ремонта и недолгим сроком эксплуатации. В промышленных целях канавы практически не используются.

Существуют определенные СНиПы, которые устанавливают нормативы и требования, предъявляемые к дренажным канавам.

В соответствии с ними категорически запрещается выводить траншею с ливневыми водами к:

• водоемам, населенным живыми организмами;
• размытым оврагам либо неукрепленным рвам;
• проточным ручьям и рекам;
• водоемам, на берегу которых обустроены зоны семейного отдыха;
• низинам, склонным к заболачиванию.

Все типы дренажной системы подчиняются нормативам СП 104-34-96 и СНиП 2.05.07-85. В них уточняются допустимые углы наклона, предельные расстояния до жилых объектов и прочих конструкций, а также оптимальные варианты исполнения в зависимости от особенностей почвы, рельефа местности, а также необходимой пропускной способности канавы.

В соответствии с ними выделяют следующие требования.

• На ровной местности угол наклона не должен превышать 3-5% – это примерно соответствует перепаду высоты на 3-5 см каждые 10 метров.
• Дренажная канава должна обустраиваться в удалении от заборов и несущих конструкций дома и хозяйственных построек, в противном случае высока вероятность размытия их основания. Поэтому расстояние от канавы до возведенных конструкций должно быть не менее 30 см, а стенки дренажной системы в обязательном порядке должны уплотняться, чтобы воды не замывались под фундаменты.

Подготовка материалов и разметка участка ↑

Материалы и инструменты, которые нужны, чтобы сделать дренаж на даче своими руками, есть в каждом доме:

Лопаты, кирки – на случай, если придется прокапывать твердый каменистый грунт.

Тачки и ведра для переноса и транспортировки извлеченной глины.

Колышки и леска, или лента – чтобы разметить площадку.

Из строительных материалов понадобятся: остатки кирпича, шифера; гравий разной фракции и песок. Выбор декоративных материалов зависит только от желания владельца: можно купить решетки для защиты канав от загрязнения или просто засыпать траншеи камнем в виде дорожек.

Дренажный канал в виде каменистой дорожки

Как определить правильную траекторию и расположение канав без специальных инструментов? Достаточно понаблюдать за естественным направлением потоков после сильного дождя или присмотреться к следам на глине весной. Оставленные стекающей водой следы – идеальное место для копки канав. Желательно сделать предварительную разметку на схеме.

Схема для планирования прокладки дренажных каналов

Прокладка канав: правила выполнения земляных работ ↑

Самый трудоемкий этап – земляные работы. При открытом поверхностном осушении глубина канав должна составлять около полуметра. Ширина – от 40 до 80 см, до 1 м – в месте слива. Перед началом работ выбранную траекторию отмечают колышками с натянутой леской.

По линии разметки выкапывают канавки

Выкапывать траншеи начинают от верхней точки участка. Извлеченную землю складируют на одной стороне канавы. Значительно упростит уборку после окончания работ обычная полиэтиленовая строительная пленка, уложенная на край траншеи. Извлеченную землю можно использовать для выравнивания и подсыпки грядок и клумб.

Траншея с боковыми отводами

Боковые стенки обязательно формируют под углом. По наклонной поверхности жидкость быстрее стекает на дно, кроме того, не происходит размывания дна из-за удара падающих потоков. Готовые канавки обязательно утрамбовывают: дно и стенки должны быть ровными и твердыми.

Утрамбованные траншеи

Выкапывают магистраль до места соединения с приемным резервуаром.

Обустройство траншей и отвод стока ↑

Существует 3 варианта обустройства канав:

Мягкий – с укладкой слоя грунта поверх засыпки.

Мягкий дренаж

Желоб – в подготовленную траншею укладывают бетонный желоб без крышки.

Открытая канава

Засыпной – проводят засыпку до уровня поверхности.

Чтобы продлить срок службы дренажной системы, необходимо укрепить стенки и обустроить насыпные подушки для облегчения оттока жидкости. В траншею укладывают перфорированную плёнку или специальное геотекстильное полотно. Через отверстия свободно проходит вода, частично впитываясь в грунт.

Каналы с уложенной защитной пленкой

На дно обязательно засыпают слой гравия или щебня разной фракции: на дно – крупный, по мере приближения к поверхности – мелкой фракции. Между слоями засыпки целесообразно установить ускорители течения из подручных материалов, которые будут выполнять функцию трубы. Используют обрезанные пластиковые бутылки без дна, крупные куски кирпича, уложенные с зазорами, связки веток и хвороста длиной до 30 – 50 см.

Простые материалы, которые можно уложить в канавки вместо перфорированных труб

Готовую траншею можно оставить открытой, или закрыть декоративной решеткой. Сетчатые металлические крышки защитят канал от засорения ветками, листьями. Если пленка установлена внахлест, то слой дерна с газонной травой может спрятать канавку от посторонних глаз.

Укрепленная сеткой магистральная траншея

Видео: дачный дренаж ↑

Видео урок о том, как спланировать и сделать дренаж на даче своими руками, не вкладывая деньги в сложную систему.

Отвести умеренное количество воды с участка можно и самостоятельно. Но если на даче планируется постройка загородного дома, простой открытой системы недостаточно для осушения заболоченного участка, лучше обратиться к специалистам. Система с комбинированием глубинной и поверхностной сети – сложна в планировании и обустройстве, а ошибка в расчетах могут привести к тому, что вода останется на поверхности грунта.

Достоинства и недостатки

Преимущества дренажной канавы очевидны – это возможность эффективного выведения излишней влаги с участка, а значит – снижение риска следующих неприятных явлений:

• затопление земельного участка;
• заболачивание грунта и частое образование непросыхающих луж;
• гниение несущих деревянных опор строительных конструкций;
• гибель корней растений;
• угнетение роста саженцев на территории земельного надела;
• образование плесени и активное размножение грибка;
• чрезмерное скопление грязи на придомовой территории;
• развитие хронических бронхолегочных заболеваний вследствие постоянно высокой влажности.

Приятный бонус – возможность самостоятельного обустройства канавы. Для этого не требуется никакой спецтехники, каждому взрослому человеку под силу взять лопату и выкопать траншею, ну и, конечно, это самый низкобюджетный способ дренирования, поскольку он не требует практически никаких финансовых затрат.

А вот среди недостатков можно указать следующие:

• канава обладает меньшей эффективностью в сравнении с ливневой канализацией;
• водоотвод этого типа имеет довольно короткий срок использования;
• канава требует регулярного обслуживания и периодического уплотнения, а также прочистки и восстановления насыпи.

Многие считают, что водоотводная канава существенно ухудшает ландшафт, однако, специалисты уверяют, что при необходимости можно задекорировать траншею так, что она гармонично впишется в общий дизайн участка.
