Виды механизмов и их устройство
Чтобы лучше понять принцип функционирования механизма, нужно проанализировать базовые его разновидности, так будет проще разобраться, как грамотно отладить дверной доводчик.
По большей части практикуются такие два вида данного приспособления:
кулачковый слайдовый – осуществляет мягкое скольжение, практикуется для полотен с малым весом;
зубчатый рычажный – самый распространенный вид механизма, перемещение пружины реализовывается при посредстве шестерен, его можно применять даже для массивных дверных полотен.
По способу монтирования приспособления можно распределить на три основных вида:
Конструкции верхнего расположения (накладные) – это самые незамысловатые в пользовании устройства, их функции можно отрегулировать посредством нескольких винтов либо клапанов, размещенных на панели корпуса. Они монтируются в верхней части створки, что чрезвычайно удобно при установке. Для входных уличных дверей изготавливаются специализированные устройства с масляным наполнением, адаптированные для функционирования в жарком либо холодном климате.
Напольные. Системы, монтируемые на полу, также настраиваются сравнительно просто. Они превосходно показали себя в банковских учреждениях, офисах, торгово-развлекательных комплексах и там, где к внешнему облику дверей высокие запросы. Данные приспособления интегрируются в пол и почти невидимы для посетителей. Применяются механизмы регуляторов скользящего вида, предназначены на двери массой не более 100 килограммов.
Устройства скрытого типа самостоятельно отрегулировать довольно проблематично, поскольку они убраны внутрь полотна двери или в пол, что усложняет к ним доступ. Устройства востребованы там, где необходима основательная косметическая отделка и идеальный главный фасад.
По принципу действия устройства бывают следующими:
- гидравлические;
- пневматические;
- электрические.
Структура приспособления
В структуру данного устройства включены следующие детали и механизмы:
- литой корпус из алюминия;
- пружина;
- поршень;
- регулировочные винты (клапана);
- шестеренки;
- игольчатый подшипник;
- резиновые уплотнители;
- крепеж.
Принцип действия доводчика
Базовый компонент конструкции – это пружинная система, которая при открывании двери сдавливается и аккумулирует энергию, требуемую для закрывания двери. Процесс сдавливания осуществляется посредством передачи усилия тягового устройства на пружину. Зубчатые шестеренки и рейки двигают поршень, при этом масло по внутренним каналам перетекает в свободную часть корпуса. Во время обратного хода двери пружина распрямляется и обеспечивает мягкое закрытие.
Это интересно: Как отрегулировать доводчик двери — разбираемся основательно
Пошаговая инструкция по регулировке
Для примера мы рассмотрим только одну модель механизмов. Изучив алгоритм работ, вы сможете регулировать и другие виды, принципиальной разницы по устройству они не имеют, отличия носят только внешний характер.
Шаг 1. Снимите декоративную крышку корпуса. Она фиксируется защелками, для освобождения достаточно потянуть на себя.
Крышка доводчика снимается одним движением
Шаг 2. Отрегулируйте длинную тягу, она должна располагаться строго параллельно каналу. Регулировка делается в несколько этапов.
На один-два оборота ослабьте винт крепления тяги. Он расположен в нижней части корпуса, крепеж откручивается шестигранным ключом.
Винт крепления находится в нижней части доводчика
Нажмите на него, тяга поднимется над корпусом. Максимальная высота не может превышать 14 мм, в противном случае увеличиваются сгибающие усилия, шлицевая часть выпадает из зацепления. Устройство не рассчитано на длительную работу с критическими нагрузками, соблюдайте рекомендацию по высоте.
При нажатии на винт тяга поднимается
Проверьте положение тяги, она должна располагаться параллельно к плоскости канала. Если все в норме, то сильно закрутите нижний винт фиксации положения.
Нужно убедиться, что тяга расположена параллельно каналу
Шаг 3. Прикрепите тягу к скользящему каналу. Ее надо нажать, повернуть на 8°, а вырез зацепить за технологический выступ. Шестигранным ключом закрутите винт фиксации. Проверьте функциональность дверей — если они с большой силой ударяются о коробку, то надо заняться дополнительной регулировкой.
Порядок крепления тяги к скользящему каналу
Шаг 4. Отрегулируйте скорость закрывания полотна. Это делается винтом «С», при его закручивании/откручивании изменяется пропускная способность отверстия. В нижней части винта есть клапан, который регулирует степень перекрытия отверстия. Добейтесь нужной для вас скорости, регулировки придется делать несколько раз для достижения требуемого эффекта.
Винт регулировки скорости закрывания двери
Шаг 5. При помощи клапана «L» настройте скорость закрывания перед касанием коробки. Этот параметр устраняет громкие хлопки полотна, уменьшает нагрузи на замок, увеличивает срок эксплуатации элементов. Конечная скорость закрывания должны быть примерно в два раза меньше основной.
Регулировка винта «L»
Шаг 6. Усилие для открывания регулируется нижним клапаном «В». Этот так называемый тормоз, не позволяет открывать двери сквознякам, животным, маленьким детям. Еще одна задача тормоза – ограничивать максимальное открытие, не допускать резких ударных нагрузок на механизм.
Винт «В» регулирует усилие открывания двери
Шаг 7. Современные устройства имеют очень важную функцию – задержку закрывания. Двери некоторое время остаются в открытом положении, за это время в помещение попадают люди на инвалидных колясках, спокойно заходят родители с маленькими детьми и детскими колясками, пожилые. Функция регулируется клапаном «D». Добейтесь требуемой задержки закрывания путем изменения размера проходного отверстия. Чем меньше его площадь, тем меньше масла оно пропускает, тем больше по времени задержка.
Интервал закрывания двери регулируется винтом «D»
Шаг 8. Отрегулируйте усилие закрывания. Дело в том, что довольно часто при закрывании полотна доводчиком дверной замок не защелкивается.
В процессе регулировки нужно несколько раз открыть и закрыть дверь, чтобы добиться оптимального хода
Усилие закрывания регулируется при помощи большой пружины, она сжимается специальным винтом.
Винт в боковой части доводчика регулирует усилие закрывания
Еще раз проверьте все регулировки. Если вы полностью удовлетворены работой доводчика, то установите на место декоративную защитную крышку механизма. При соблюдении правил эксплуатации доводчик длительное время работает в выставленных режимах.
После завершения регулировки крышка устанавливается на место
Во время регулировки никогда не откручивайте полностью винты. Как вы уже знаете, емкость механизма заправлена маслом, при выкручивании винтов оно оттуда вытечет. Заправить масло самостоятельно без воздуха очень сложно. А если будет воздух, то работа доводчика станет непредсказуемой. Двери то беспричинно замедляются, то ускоряются, каждый раз алгоритм движений меняется. Простые регулировки ситуацию не исправляют.
Регулировка усилия дверного доводчика
Это интересно: Регулировка входной металлической двери своими руками: разбираем основательно
Ограничения в регулировке доводчика
Для того чтобы устройство работало стабильно и легко регулировалось, при его эксплуатации требуется соблюдение некоторых ограничений.
- Настраивая механизм, винты нельзя проворачивать от исходной позиции более, чем на 2 оборота. При несоблюдении правила произойдёт вытекание масла, что плохо повлияет на функционал конструкции, а ремонт дома дверного доводчика довольно сложен.
- При монтаже надо внимательно следить, чтобы конструкцию не перекосило, иначе поломки неизбежны.
- Подпирать незакрытую дверь различными предметами недопустимо. Для этого имеется специальная опция.
- Загрузка полотна тяжёлыми предметами запрещена, поскольку от дополнительной тяжести произойдёт перекос диагонали.
Советы мастеров по ремонтированию доводчика дверей
Домашняя регулировка дверного доводчика исполняется с определенными ограничениями. Они нужны для долгой и эффективной эксплуатации. Требуется не загружать двери тяжелыми вещами, потому что из-за тяжести конструкция перекосится и могут возникнуть поломки. Подпирание незакрытых створок не советуют выполнять, потому что для этого существует опция «hold open».
Вы самостоятельно чинили доводчик?
данет
При монтировании важно не крутить винты больше 2 оборотов от исходного положения. Это необходимо для исключения вытекания масленого состава
Если масло вытечет, то устройство перестанет выполнять свою главную функцию, а отремонтировать неполадку не просто.
Не пропустите: Ограничитель открывания двери : как грамотно выбрать и правильно установить стоппер для двери
Также важно контролировать перекосы во время операции. Если перекосы появятся при установке, то в процессе эксплуатации обязательно будут поломки
Многих мастеров интересует, как снять устройство при починке – в обратной последовательности: сначала вынимается рычаг, а затем откручивается корпус.
Прежде чем начать починку определяют причину появления неполадок. Основные причины:
- Природные. Например, ливни и дожди, изменение температуры в разное время года. Очень сильно негативные погодные изменения влияют на коробы из пластика и металлические части, которые находятся снаружи.
- Блокирование дверей разными вещами, которая не имеет функции по калибровке открытого положения.
- Закрытие полотна своими силами, вместо установленной скоростной настройки.
- Подбор закрывающего механизма, неподходящего под габариты створок. Если для дверей с большим весом подобрать доводчик с недостаточной мощностью, то возникнет перегруз и перекос конструкции.
Интересно! Перегруз конструкции появляется в семьях с детьми, если маленькие дети катаются и виснут на полотне.
Чаще всего случаются два вида поломок: утечка масла или деформация штанги:
1 При деформировании штанги требуется проверить материал, из которого она изготовлена. Если это обычный сплав стали, то он подвержен коррозии. Проржавевшие области зачищаются и смазываются специальным средством против образования ржавчины. При появлении надлома потребуется работа сварочным аппаратом, а в завершение хорошо зачистить швы. При загибании и искривлении всё выравнивают молотком. Но следует аккуратно использовать молоток, чтобы от перегрузки детали не полопались. Если искривлений или ржавчины слишком много, то приобретается новая деталь и заменяется.
2 Протечка масляного раствора случается из-за трещин. Если вытечет всё, то конструкцию придется заменять на новую. Потому что устройство станет обычной пружиной и будет захлопывать очень громко без возможности регулирования. Устранить неисправность нужно скорее, чтобы не привести к полной замене оборудования. Если на корпусе маленькая щелка и масло не успело полностью вытечь, то поврежденное место заделывается герметической замазкой. При большой пробоине и значительном утекании масла, герметик будет бесполезным – потребуется полая замена.
Некоторые производители могут недоливать масленый состав в корпус изделия, из-за чего не достигается медленный темп закрывания. Для устранения неисправности потребуется дозаправка через винтовые отверстия средствами для амортизирования или растворами моторных масел с синтетическим составом.
https://youtube.com/watch?v=ltkKP8GsBqw
Дополнительные параметры регуляции
Кроме основных параметров, регулировка может повлиять на:
- скорость открытия;
- максимальный угол распахивания;
- силу закрывания.
Скорость открытия необходимо регулировать, чтобы при резких толчках не портились дверные полотна и стены. На входах в здания устанавливаются доводчики, оборудованные опцией «ветровой тормоз».
Открытое дверное полотно удерживает в одном положении специальный фиксатор Hold-Open. Чтобы увеличить время задержки, этот рычаг ФОП затягивают. Наладка производится, когда дверной блок открыт на 95-100 градусов. Если распахнуть дверь под определенным углом, она останется открытой. Чтобы отменить действие фиксатора, достаточно потянуть створку на себя.
При неполном распахивании механизм не срабатывает. Угол двери, фиксируемый по Hold-Open, устанавливается регулировочной гайкой. Вращение по часовой стрелке увеличивает угол открытия. Дополнительные опции позволяют зафиксировать створку на определенное время, например, для проветривания.
Электромагнитные и электромеханические фиксаторы устанавливаются на подъездные, домофонные двери. В запрограммированный период действия – 30-40 секунд – возможен легкий доступ родителям с детскими колясками, пожилым людям, лицам с ограниченными возможностями. Автоматическое закрытие позволяет избежать потерь тепла, особенно в зимний период.
Настройка силы закрывания производится лапкой рычага. Поворот переключает режимы EN 3 – EN 4. Тормоз предотвращает открытие дверей сквозняками, животными, маленькими детьми. Настройка правильного режима – средство профилактики ударных нагрузок, ограничения максимального открытия.
Монтаж устройства
Выполнить эту работу совсем нетрудно. Установить устройство самостоятельно способен даже человек без опыта в подобных делах.
Обычно в комплект доводчика входит шаблон. Он помогает выполнить монтажные работы. Монтаж осуществляется следующим образом:
- Шаблон закрепляют с внутренней стороны при помощи скотча. Он должен располагаться вверху коробки поближе к петлям. Рычаг будет находиться на верху рамы, а сам механизм доводчика – на полотне.
- Делают разметку под крепёжные элементы при помощи дрели со сверлом. Затем нарезают резьбу.
- Фиксируют корпус доводчика прямо к двери. Клапаны регулирования скорости следует обратить в ту сторону, где петли.
- Разъединяют рычаг на пару частей. Затем прикручивают к коробке рычаг за его лапку.
- Основной рычаг надевают на вал механизма доводчика и фиксируют его болтом с шайбой.
- Боковой рычаг устанавливают перпендикулярно коробке. Далее скрепляют основной рычаг с боковым.
- Скорость работы двери и угол, на который открывается дверь, регулируют шестигранным ключом.
- К нижней стороне доводчика крепят колпак.
Самостоятельная настройка устройства
У рассматриваемого механизма есть всего несколько настроек, которые могут изменяться. Рекомендации по проведению подобной работы следующие:
Доводчик может устанавливаться на входных и межкомнатных дверях. Быстрый ход выбирается для наружной двери, так как это позволит исключить попадание большого количества холодного воздуха и насекомых. Межкомнатные устанавливаются на медленный ход
При выборе скорости определяется сезонность и личные предпочтения.
Если в помещение постоянно заходит большое количество людей, то нужно акцентировать внимание на функции промежуточного хода. За счет этого за один период открытия двери сможет пройти большее количество людей
Для постоянного открытия применяется специальный винт.
При самостоятельной регулировке многие забывают о функции дохлопа. Она обеспечивает срабатывание замка или высокую степень герметизации дверного проема.
Настройка механизма должна проводиться исключительно с учетом рекомендаций производителя, которые указываются в инструкции по эксплуатации.
Основные этапы регулировки
Специалисты рекомендуют проводить рассматриваемую процедуру периодически. Она делится на несколько этапов:
- Вскрывается защитная крышка. Она может крепиться различным образом, часто при помощи заглушек. Нужно быть осторожным, так как можно повредить поверхность.
- Находится регулировочный клапан, который расположен под защитной крышкой.
- Для быстрого закрытия проводится поворот по часовой стрелке, для медленного против. С нулевого положения делать более двух поворотов не рекомендуется, так как это приведет к появлению течи смазывающей жидкости.
- Для того чтобы полотно находилось некоторое время в открытом положении, оно отводится на 90 градусов, после чего меняется положение дополнительного фиксатора.
Чего делать нельзя?
Некоторые ошибки могут стать причиной снижения функциональности доводчика. Запрещается допускать следующее:
- Слишком большое количество поворотов регулировочного винта относительно нулевой точки приведет к повреждению механизма и утечке смазки.
- Не допускается перекос конструкции, так как это приводит к быстрому выходу из строя подвижного элемента.
- На момент закрытия полотна запрещается прикладывать большое усилие.
- Не рекомендуется выполнять фиксацию полотна в полуоткрытом состоянии сторонними материалами, так как для этого должен использоваться специальный фиксатор.
- Запрещается вешать на дверь тяжелые объекты. Это может стать причиной смены положения доводчика.
Приведенные выше рекомендации исключают вероятность снижения эксплуатационного срока установленного механизма.

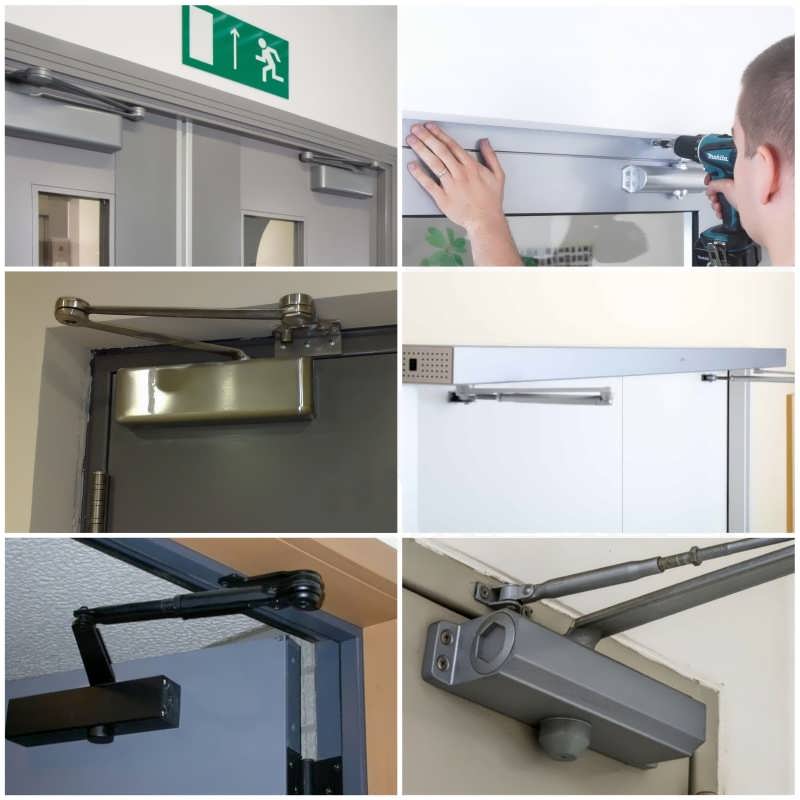

Типы доводчиков
Дверные доводчики различны. Все отличаются по различным габаритам и цветам, а также устройством механизма.
В зависимости от места применения установка для дверей бывает:
- мебельной – используются доводчики в купе-двери в шкафу, выдвижных элементах мебели, на кухне и так далее;
- дверной доводчик – фиксируется на основные, межкомнатные двери, а также в двери купе в кладовые и гардеробные.
Существующие варианты дверных доводчиков
Мебельные варианты доводчика встраиваются в конструкцию при её создании. А вот дверные доводчики можно установить самому, создав устройство своими руками.
Конфигурация доводчиков по устройству:
- устройство с приводом и зубцами;
- применение кулачкового вала.
Дверные доводчики устанавливаются вверху, внизу, а также монтируются в дверные элементы.
Верхний доводчик
Это типовой вид механизма. Есть варианты установки доводчиков вверху:
- Рычаг устройства прикреплен к самой двери, а механизм зафиксирован на недвижимой коробке.
- Рычаг доводчика фиксируется на стене или верхней части дверной коробки, а механизм на самой двери.
Установка доводчика выбирается, отталкиваясь от функций открытия двери.
Есть еще 1 вариант установки механизма, он применим, когда двери открываются во все стороны.
Пример доводчика для двери открывающейся в обе стороны
Параллельная установка проводится следующим образом – механизм крепится на дверь, рычаг монтируется на основание дверной коробки при использовании специальной пластины.
Нижний доводчик
Этот дверной механизм применяется, если нет дверной коробки. То есть, если присутствуют петли на дверях, нижний механизм не применяется, поскольку доводчик в этом случае играет роль петли.
Нижний доводчик устанавливается в отверстие в полу, которое заранее следует изготовить для этих целей.
Вариант конструкции нижнего доводчика
Этот механизм имеет верхнюю часть, которая устанавливается в потолок. Без этой составляющей нижний доводчик будет работать короткий промежуток времени.
Скрытые дверные доводчики
Механизмы полностью скрыты в дверном полотне. Есть 2 вида:
- Петля-доводчик – по своей функциональности служит дверной петлей.
Скрытый верхний доводчик, врезаемый в двери.
Виды доводчиков
Механизмы автоматического закрывания дверей можно разделить на несколько видов, в зависимости от места установки:
Верхний. Классический вид доводчиков, устанавливаемый в верхней части дверного полотна. В зависимости от открывания двери (на себя или от себя), основные элементы закрепляются на двери и дверной коробке.
Напольный
Это механизмы, которые устанавливаются в местах, где повышенное внимание уделяется дверям. Яркий пример — магазины, расположенные в торговых центрах
Напольные доводчики фиксируются к половому покрытию и имеют компактный размер. Благодаря этому их практически не видно. В этом варианте используется конструкция со скользящим стержнем.
Скрытые. Существуют ситуации, когда необходимо спрятать доводчик. К скрытым механизмам автоматического закрытия двери можно отнести два варианта. Первым является доводчик со скользящим стержнем. Устанавливается непосредственно в верхней части деревянной дверной коробки. Вторым вариантом является комбинированная петля-доводчик. Эта конструкция считается самой незаметной и естественной в плане обычных открывающих элементов дверей. Однако, скрытая в металлическую петлю модель имеет серьезные ограничения. Доводчики, комбинированные с петлями, имеют непродолжительный срок эксплуатации и не выдерживают большой нагрузки. Нужно снижать давление на конструкцию, чтобы увеличить ее долговечность. Тяжелые полотна не подходят для скрытых механизмов.
Разделение доводчиков по их конструкции:
- Кулачковый механизм — тип конструкции, который устанавливается на легкие двери и обеспечивает плавное открытие дверного полотна.
- Зубчатый — распространенный вид конструкции, в основе которой используется система шестерней и пружина. При сильном давлении, возлагаемом для открытия двери, пружина сжимается. После того как человек отпускает дверное полотно, пружина начинает разжиматься, приводя в действие весь механизм.
Доводчики разделяются по виду привода. Это гидравлический привод, электропривод и термопривод. Дополнительно их можно разделить по мощности открытия. Этот показатель виляет на работу с дверями различного веса. Когда мощности недостаточно, устанавливать доводчик бессмысленно. Также могут заключаться в металлический или пластиковый корпус.
Виды доводчиков
До начала регулирования нужно узнать виды доводчиков. Существуют две классификации: по типу закрывающего механизма и по способу установки.
По способу установки | По типу закрывающего механизма |
Накладные (верхние) монтируются вверху. | Кулачково-слайдовая конструкция применяется для облегченных видов дверей, создавая плавность закрывания. |
Напольные устанавливаются внизу. | Зубчато-рычажный используется для тяжеловесных кодовых дверец. |
Рамные (скрытые) устанавливаются на полу или в раме. |
Интересно! Прославились доводчики от немецкой компании dorma, они востребованы и в интернете много положительных отзывов.
Регулировка доводчиков
Устройство наиболее популярного дверного изделия
Перед тем, как отрегулировать доводчик дверной, необходимо иметь:
- Пассатижи.
- Ключи гаечные.
- Отвертку.
По инструкции, прикладываемой к изделию, можно произвести корректировку устройства своими руками. Несколько функций, имеющихся в механизме, можно отрегулировать простыми методами. А как отрегулировать доводчик, подскажет видео.
Регулировка скорости перемещения

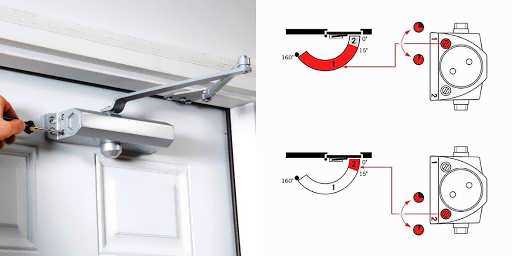

Схема регулировки скорости закрывания двери
Работа доводчика аналогична работе автомобильного амортизатора.
Схема работы доводчика
При этом:
- Человек, прикладывая некоторое усилие, открывает дверь.
- Этим усилием, через встроенную систему рычагов, сжимается силовая пружина доводчика.
- Пружина взводится, и при освобождении начинает обратный ход.
- Пружина свое усилие передает на шток или зубчатую рейку, которая через эту систему рычагов, пытается вернуть конструкцию в начальное положение.
- Шток, передвигаясь в масляной среде, проводит состав через жиклеры.
- Из-за гидравлического сопротивления жиклеров, масло препятствует передвижению штока.
- Пружина с усилием продолжает толкать шток, и дверь начинает закрываться с определенной скоростью.
- Для изменения скорости, уменьшается или увеличивается сечение жиклера, который пропускает масло.
Для изменения скорости в приборах, устанавливается регулировочный винт. На представленном ниже фото, он обозначен значком «С».
Регулировка доводчика дверного
При вращении винта изменяется скорость закрытия дверей. Так выполняется регулировка доводчика дверного «Дипломат». Его винты для регулирования расположены на торцевой части прибора. При этом скорость движения полотна может изменяться в диапазоне открывания дверей от 15° до 180°.
Установка дохлопа
Регулировка дверного доводчика: видео и фото вам помогут
Очень актуальна такая функция, как дохлоп. Такая регулировка особенно важна для конструкций дверей с мягкими уплотнениями, кодовыми и магнитными замками. Что и как сделать подскажет видео.
Таким дверям очень важно, как происходит момент их закрытия. Диапазон перемещения полотна располагается в промежутке от 0° до15°
В таком диапазоне полотно должно закрываться достаточно медленно и надежно.
Для настройки доводчиков дверей, предусматривается винт регулировки дохлопа. При его вращении будут меняться характеристики передвижения полотна в диапазоне от 15°.
Винты для регулировки скорости и дохлопа, расположены на панели изделия рядом.
Винты регулировки хлопка и скорости
Винт дохлопа, как и регулировка скорости требует большой осторожности при работе с ним. Регулировка дохлопа должна проводиться лишь после окончания отладки скорости движения дверей
Поворачивая регулировочный винт по часовой стрелке, можно уменьшить скорость, а против нее – увеличить
Регулировка дохлопа должна проводиться лишь после окончания отладки скорости движения дверей. Поворачивая регулировочный винт по часовой стрелке, можно уменьшить скорость, а против нее – увеличить.
Регулировка открытого положения двери
Регулировка открывания двери
Бывают случаи, когда дверь требуется длительное время держать в открытом виде. В этом случае нужно знать, как правильно выполнить регулировку доводчика, чтобы проем был открытым.
Схема регулировку открытого положения двери
Механизмы имеют функцию сдерживания при открытом положении дверей — «hold open». Ее настройка выполняется при открытой на 90° двери, затягиванием фиксатора.
После этого:
- Двери остаются открытыми при их распахивании на нужный градус.
- В приборе срабатывает фиксатор, который удерживает дверь в открытом положении, на необходимый промежуток времени.
Фиксация двери в открытом положении
- Для закрытия двери, достаточно ее слегка потянуть на себя, и фиксация снимется.
- При неполном распахивании, полотно перемещается в обычном режиме без задержек.
- Величина натяжения пружины устанавливается регулировочной гайкой.
- Вращая ее по часовой стрелке, можно увеличить угол раскрытия двери. А откручивая против часовой стрелки, повышается усилие для передвижения дверного полотна.
Выпускаются модели устройства с дополнительной функцией hold-open, позволяющей застопорить дверь под углом от 90° до 100° на определенное время, для проветривания помещения или других целей.
Отрегулированный дверной доводчик
Для каждого типа двери необходимо правильно выбирать доводчик — устройство и регулировка всех функций аппарата, должны выполняться так, как рекомендует инструкция по эксплуатации. Установка прибора на дверь снижает нагрузку на петли при передвижении полотна.
Это интересно: Как отрегулировать китайскую металлическую дверь
