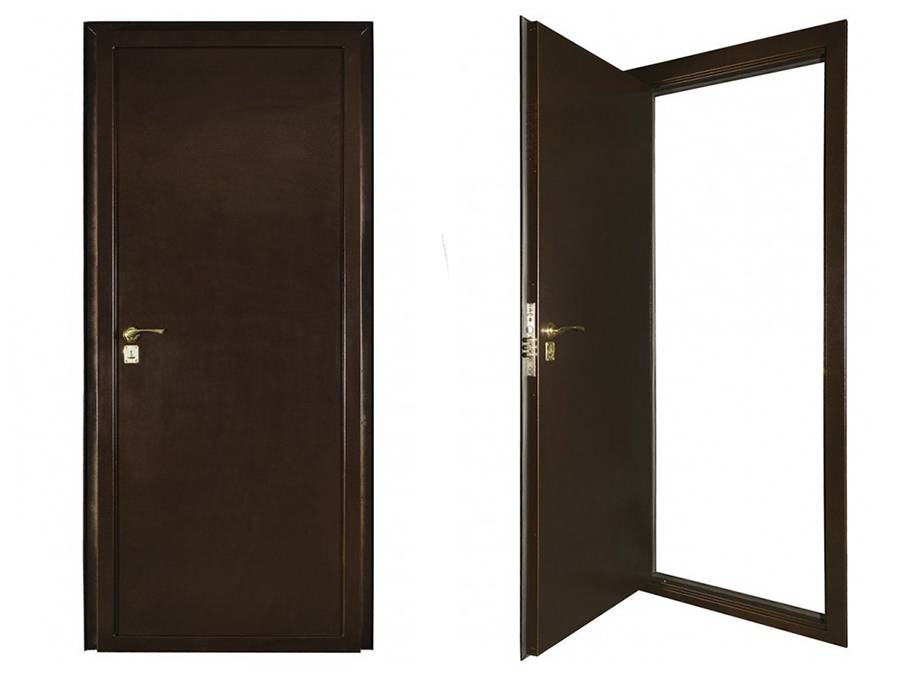

Требования ГОСТ к входным металлическим дверям

Класс огнестойкости – что это такое

Класс огнестойкости изделию присваивается в результате испытаний на огнестойкость. В зависимости от количества минут, которой та или иная дверь сопротивлялась в результате испытаний воздействию температуры, присваивается класс огнестойкости:

1. Ei 30. Класс Ei 30 имеют двери, обладающие устойчивостью к огню в течение получаса. Рекомендованы к установке в общественных зданиях, на промышленных объектах.
2. Ei 60. Такие двери могут противостоять огню в течение часа. Установка дверей класса Ei 60 позволяют провести эвакуацию людей наиболее безопасно.
3. Ei 90. Двери, имеющие класс огнестойкости Ei 90 предназначены для установки в зданиях, имеющих повышенную пожароопасность: заправочные станции, специальные производства, склады горюче-смазочных материалов, и пр.

Такие противопожарные двери способны препятствовать распространению огня в течение полутора часов.

Особенности монтажа

Из-за значительного веса и повышенных требований по взломоустойчивости монтаж металлической двери имеет свои тонкости. После демонтажа старой двери необходимо подготовить проем, чтобы зазор между стеной и коробкой не превышал двух сантиметров. После размещения дверного блока в проеме, приступают к нивелированию, игнорируя отклонения плоскости дверей и стен. Для фиксации положения используют клинья, которые вбивают между рамой и стеной.

Для фиксации дверного блока в проеме используют деревянные клинья

После этого приступают к укреплению конструкции. Через специальные отверстия просверливается стена и загоняется штырь, который должен входить в стену не меньше, чем на 15 см. При сверлении отверстий необходимо изменять наклон для каждой точки фиксации, что затруднит работу возможных взломщиков.

Если конструкция имеет двойную раму, то через каждые 20-30 см между стеной и углом лутки забивают специальные металлические клинья, которые подбирают по ширине зазора.

Завершает основную работу по монтажу герметизация зазоров с помощью монтажной пены.

Учитывая сложность работы, которая требует знаний и специальных навыков, советуем обращаться к профессионалам, а не заниматься самостоятельно. Иначе даже бронированная дверь не обеспечит надежность вашего жилья и сохранность имущества.

Основные положения ГОСТ относительно противопожарных дверных блоков

Противопожарные дверные блоки устанавливаются с целью обезопасить производство, имущество или иные ценные вещи от уничтожения либо порчи в результате пожара. Кроме того, эти конструкции прекрасно справляются с ограничением распространения огня. Противопожарные двери успешно противостоят влиянию крайне высокой температуры, а также удовлетворяют всем требуемым нормам относительно безопасности.

Однако отнюдь не все изготовители таких конструкций ответственно относятся к процессу производства противопожарных дверей. Для того, чтобы приобрести по-настоящему качественные образцы, отвечающие всем требуемым нормам, необходимо иметь представление об особенностях данных изделий. Именно специфика противопожарных дверных блоков и будет рассмотрена далее.

Зачастую металлические противопожарные двери монтируются на запасной выход из здания или помещения. Действующий сегодня ГОСТ 31173-2003 устанавливает обязательное наличие у подобных дверей замков. Но, в то же время, противопожарные дверные блоки должны при необходимости без труда открываться. ГОСТ требует производить такие металлические противопожарные двери, которые мог бы, если понадобится, использовать для выхода даже ребёнок.

Также необходимо учитывать такой нюанс как нагревание ручек дверного полотна во время пожара. Чтобы избежать ожогов, ГОСТ устанавливает необходимость комплектовать противопожарные двери специальной кнопкой. В качестве альтернативы допускается соединить механизм распахивания створок со средней штангой. Это даст возможность открывать дверное полотно с минимальным усилием.

Также ГОСТ регламентирует такой фактор как сторону открывания дверного полотна. Для быстрого и безопасного распахивания двери предписывается предусматривать его открывание наружу, то есть по направлению к выходу. Это позволит избежать толкучки при значительном скоплении людей у выхода и позволит им эвакуироваться максимально быстро и эффективно

Кроме того, пристальное внимание требуется уделить материалу отделки противопожарной двери. Главные требования для неё: не воспламеняться, не бояться прямого воздействия пламени и не расплавляться

Все эти положения очень важны для сохранения жизни и здоровья людей во время возможного пожара. Требования к входным противопожарным металлическим дверям настолько высокие вполне оправданно. Соблюдение всех описанных предписаний ГОСТ 31173-2003 даст возможность не только локализовать распространение огня, но и, возможно, спасти человеческую жизнь. Следует сделать акцент и на том, что предписания пожарной безопасности и нормы, устанавливаемые для противопожарных дверей, на разных предприятиях и производствах зачастую идентичны. Во-первых, такая конструкция обязательно должна максимальное количество времени переносить действие открытого пламени. Кроме того, под воздействием огня противопожарный дверной блок не должен расплавляться или поддаваться деформированию. Это недопустимо. Во-вторых, подобные двери должны предотвратить распространение дыма и угарного газа. Кроме того, следует использовать такие противопожарные конструкции, которые с лёгкостью открываются.

Прочее

• ГОСТ 23233-78 — Заполнитель сотовый бумажный. Технические условия. Документ регламентирует требования к сотовому бумажному заполнителю, применяемому для изготовлении щитов для дверей внутреннего щитового и шкафного типа.
• ГОСТ 4.215-81 — Система показателей качества продукции. Строительство. Приборы для окон и дверей. Номенклатура. Требования стандарта утверждены для  оконных и дверных приборов, устанавливают номенклатуру их качества для использования в строительстве.
• ГОСТ 30970-2014 — Блоки дверные из поливинилхлоридных профилей. Общие технические условия. Стандарт определяет область и условия использования дверных поливинилхлоридных блоков в соответствии со строительными нормами и правилами для установки в здания и сооружения разного назначения.
• СНиП-31-06-2009.pdf — Общественные здания и сооружения. Данные нормы и требования действуют  при проектировании новых помещений, выполнении капитального ремонта и реконструкции зданий, высота которых достигает 55 м, а также для помещений общественного назначения в жилых и других объектах.
• СП-44.13330.2011.pdf — Административные и бытовые здания. Настоящий документ действует при проектировании административных и бытовых зданий высотой до 50 м, а также распространен на новые, реконструируемые и технически перевооружаемые производственные предприятия.
• СНиП-12-01-2004.pdf — Организация строительства. Данный свод правил вводит требования на ведение процесса строительства, контроля его качества и оценки соответствия требованиям и условиям проектной и договорной документации.
• СП-54.13330.2016.pdf — Здания жилые многоквартирные. Документ применим к возводимым и реконструируемым строительным объектам многоквартирного типа высотой до 75 м, к общежитиям и жилым помещениям, что входят в состав зданий иного функционального назначения.
• СП-55.13330.2016.pdf — Дома жилые одноквартирные. Распространяется документ на проектирование, строительство и реконструкцию одноквартирных жилых объектов с этажностью не более трех.
• СП-56.13330.2011.pdf — Производственные здания. Нормы и правила, которые предъявляются к зданиям и помещениям функционального класса пожарной опасности Ф5.1 на всех этапах их строительства и эксплуатации, а также на здания различного назначения другой функциональной пожарной опасности.
• СП-57.13330.2010.pdf — Складские здания. Обязательные к выполнению требования, предъявляемые к созданию и эксплуатации складских помещений функционального класса опасности Ф5.2, что предназначены для хранения различных веществ и материалов.
• СП-118.13330.2012.pdf — Общественные здания и сооружения. Объединенная актуализированная редакция содержит в себе свод правил, что применяются при проектировании новых и реконструкции общественных сооружений высотой до 55 м с заглублением подземной части объекта ниже отметки земли менее, чем на 10 м.
• СНиП-IV-14-84-Сборник-1-10.pdf — Двери и ворота. Документ предназначен для составления смет и сметных расчетов при определении стоимости работ заполнения проемов деревянными дверными блоками, а также для установки ворот на производственных объектах.

Пожарная безопасность

СНиП 21-01-97 Пожарная безопасность зданий и сооружений

Санитарные нормы и правила по пожарной безопасности зданий и сооружений от 1998 года содержат также и правила, применимые к дверям. Это относится к эвакуационным выходам: ширине и направлению открытия двери, расстоянию от дверей до других объектов, и так далее.

 * * *

Многие нормы созданы более 30 лет назад, однако действуют до сих пор. Они пересматриваются и дополняются в зависимости от развития технологий производства, сохраняя основные правила, поскольку большая часть современного жилья построена еще в советские годы по старым стандартам.

Классы защиты металлических противопожарных и бронированных дверей

Понятие класса защиты дверных конструкций подразумевает прочность изделия и его устойчивость к взлому. На этот показатель класс запирающего механизма и его качество не влияют. Принадлежность к тому либо иному классу защиты зависит от конструктивных особенностей самого изделия: защиты и крепления запирающих механизмов, способа установки двери. качества металла и других факторов. Защитные входные металлические (ГОСТ, описывающий стальные блоки, содержит таблицу, которой приведены показатели минимально необходимой прочности к конкретному виду разрушающего воздействия) конструкции проходят испытания на прочность в специальных лабораториях.

В России металлические дверные конструкции классифицируют следующим образом:

1. Двери первого класса устойчивы к воздействию грубой физической силы и простых методов и инструментов для взлома.
2. Двери второго класса, подходящие для установки в жилых домах и квартирах, выдерживают удары топора, зубила, молотка и кувалды.
3. Изделия третьего класса невозможно повредить даже бытовыми электроинструментами.
4. К четвертому классу относятся двери специального назначения и пуленепробиваемые конструкции.

Размеры конструкций

Есть общепринятые требования к противопожарной двери, нормы, размеры проемов, которые должны им соответствовать. Встречаются такие конструкции на всем пути эвакуации.

Ширина одностворчатой двери может варьироваться от 860 мм до 1000 мм, имея при этом разную высоту (от 2030 мм до 2100 мм). Габариты двустворчатого полотна имеют разную высоту( от 2030 до 2100), а вот ширина составляет 1300 или 1500 мм.

Таблица размеров

При этом есть правило, что размеры короба меньше на 0,2 см дверного проема, причем со всех сторон. Поэтому у производителей таких дверей габариты оканчиваются на 80 (2180 на 980 мм).

Основные требования СНиП к установке межкомнатных дверей

Использование нормативов СНиП позволяет осуществить качественный монтаж любой дверной конструкции, благодаря которому она будет удобной и безопасной в использовании. Рассмотрим наиболее существенные требования.

• Крепление боковых рамочных стоек должно осуществляться не менее чем в двух точках с обеих сторон, расстояние между ними может варьироваться в пределах 100 сантиметров.
• Дверь должна открываться по направлению к помещению, имеющему больший размер. Если дверная конструкция установлена между комнатой и коридором, то она будет открываться в сторону комнаты.
• Новая дверь должна устанавливаться таким образом, чтобы при раскрытии не перекрывать другие дверные проемы.
• Если полы в смежных помещениях имеют разное покрытие, то при необходимости может быть установлен порог. Однотипные полы не предполагают его монтаж.

Подготовительный этап

Включает проверку наличия паспорта на изделие, которое должно содержать запись о гарантии. На этом этапе необходимо осмотреть поверхность конструкции на предмет дефектов, измерить изделие, чтобы выяснить, соответствует ли оно заявленным параметрам. Прежде чем приступать к установке, необходимо проконтролировать:

• габариты проема;
• точность разметки;
• правильность расположения элементов, которые предназначены для крепления деталей.

Этап установки

Во время монтажа осуществляется технический осмотр, и составляются акты освидетельствования скрытых работ. Обязательно должны быть проверены:

• зазоры между откосами стен и коробкой на предмет герметичности изоляции;
• качество крепления рамы, а также уплотнительных прокладок;
• соответствие готового блока проектному положению;
• пригонка створок;
• правильность врезки фурнитуры.

Этап контроля

Если услуги по установке предоставляла строительная фирма, по нормативам проверка осуществляется мастером или прорабом компании. Качество монтажа оценивает представитель заказчика или владелец квартиры.

О нюансах установки межкомнатных дверей в соответствии со СНиП расскажет следующее видео.

Деревянные двери

ГОСТ 475-78 Двери деревянные. Общие технические условия

Этот стандарт распространяется на деревянные двери для жилых, общественных, производственных и вспомогательных зданий и сооружений. После классификаций дверей по их видам и назначению идет список допустимых требований по количеству и глубине трещин, сучков, червоточин. Данные требования не позволят, чтобы из вашей двери вываливались сучки или чтобы непросушенная дверь изменила свою форму. Пороки древесины описаны в ГОСТе 2140, который распространяется и на двери.

ГОСТ 6629-88 Двери деревянные внутренние для жилых и общественных зданий. Типы и конструкция

Настоящий стандарт дополняет ГОСТ 475-78 и распространяется на деревянные внутренние двери для жилых и общественных зданий, а также для административных и вспомогательных зданий и помещений предприятий различных отраслей народного хозяйства. После классификации дверей по типам идет описание конструкций и схемы вариантов дверного полотна и коробок.

ГОСТ 14624-84 Двери деревянные для производственных зданий. Типы, конструкция и размеры

Настоящий межгосударственный стандарт распространяется на деревянные внутренние и наружные двери для производственных зданий промышленных и сельскохозяйственных предприятий. После классификации дверей по типам идут многочисленные чертежи конструкций, понятные только специалистам. Затем указаны требования к конструкциям, размеры дверных проемов в стенах, приемы установки защитных ограждений для наружных дверей. Стандарт введен в 1985 году, однако по некоторым параметрам не утратил своей актуальности до сих пор.

ГОСТ 24698-81 Двери деревянные наружные для жилых и общественных зданий

Настоящий стандарт вступил в действие в 1984 году и до сих пор распространяется на деревянные наружные распашные двери для жилых и общественных зданий, а также для вспомогательных зданий и помещений предприятий. Такие двери подразделяются на входные и тамбурные, служебные, люки и лазы и имеют повышенные требования к качеству по сравнению с внутренними. Здесь же приведены требования к конструкции и таблицы габаритных размеров, формы и типоразмеры, схемы рамочных и щитовых дверей.

Область применения противопожарных дверей

Будет кстати сказать, что несмотря на использование специальных огнеупорных материалов в процессе производства противопожарных дверей, стоимость этих конструкций приемлемая и доступная большинству заказчиков. В числе основных целевых объектов для установки таких конструкций можно назвать цеха и помещения предприятий, боксы станций технического обслуживания автомобилей, частные коттеджи, складские, а также специальные помещения

Это список можно было бы и продолжить, но, важно запомнить главное: противопожарные двери устанавливаются там, где защита от пожара является одной из приоритетных целей

Требования к звукоизоляции входных дверей

В соответствии с требованиями, приведенными в табл. 2 п. 9.2 СП 51.13330.2011 «Защита от шума» (табл. 6 п. 9.2 СНиП 23-03-2003), нормативное значение индекса изоляции воздушного шума R_w входных дверей квартир, выходящиех на лестничные клетки, в вестибюли и коридоры, должено быть не менее 32 дБ.

Входные двери квартир следует проектировать с порогом и уплотнительными прокладками в притворах (п. 9.18 СНиП 23-03-2003).

Повышение изоляции воздушного шума дверями достигается за счет увеличения поверхностной плотности их полотна, за счет плотной пригонки полотна к коробке, за счет устранения щели между дверью и полом при помощи порога с уплотняющими прокладками, а также за счет применения уплотняющих прокладок в притворах дверей. Щели и неплотности между коробкой двери и ограждением, к которому она примыкает, должны быть плотно заделаны. Необходимо также предусматривать запорные устройства, обеспечивающие плотный прижим двери к коробке, замочные скважины должны быть закрыты.

Допускается проектирование двойных дверей с тамбуром, стенки которого облицованы звукопоглощающим материалом.

По показателю звукоизоляции R_wстальные дверные блоки по ГОСТ 31173 подразделяют на 3 класса (п. 4.2.3):

1. — со снижением воздушного шума 32 дБ и более;
2. — со снижением воздушного шума от 26 до 31 дБ;
3. — со снижением воздушного шума от 20 до 25 дБ.

Стальные двери со звукоизоляцией менее 20 дБ классификации по ГОСТ 31173 по этому показателю не подлежат.

Мы изготавливаем следующие типовые металлоизделия:

Лестницы маршевые, площадки, лестницы стремянки и их ограждения по серии 1.450.3-7.94.2:

• Стальные лестничные марши типа ЛГФ со сплошными рифлеными ступенями
• Стальные площадки типа ПГФ со сплошным рифленым настилом
• Стальные лестничные марши типа ЛГВ с решетчатыми ступенями из просечки
• Стальные площадки типа ПГВ с решетчатым настилом из просечки
• Стальные лестничные ограждения типа ОЛГ
• Стальные ограждения площадок типа ОПБГ и ОПТГ
• Стальные стремянки типа СГ вертикальных лестниц
• Стальные ограждения типа ОСГ вертикальных лестниц

Лестницы маршевые, площадки, лестницы стремянки и их ограждения по серии 1.450.3-3.2:

• Стальные лестничные марши типа МЛГФ со сплошными рифлеными ступенями
• Стальные площадки типа ПМГФ со сплошным рифленым настилом
• Стальные лестничные марши типа МЛГВ с решетчатыми ступенями из просечки
• Стальные площадки типа ПМГВ с решетчатым настилом из просечки
• Стальные лестничные ограждения типа ОГл(п)МЛГЭб
• Стальные ограждения площадок типа ОГПМГЭб
• Стальные стремянки типа СГ вертикальных лестниц
• Стальные ограждения типа ОГС вертикальных лестниц

Стальные лестницы-стремянки для колодцев по:

• серии 3.902-8
• серии 3.903 КЛ-13 (колодцы камер тепловых сетей)
• ТПР 901-09-11.84 (водопроводные лестницы)
• ТПР 902-09-22.84 (канализационные лестницы)
• ТМП 902-09-46.88 (колодцы дождевой (ливневой) канализации)

• Аналогичная продукция
• Двери тамбурные
• Алюминиевые и стальные металлические наружные двери
• Наружные входные двери

От чего зависит толщина двери

Для производства железных дверей используется стальной лист, запорная и поворотная фурнитура, а также различные виды наполнителя. Чтобы дверное полотно не разрушалось под воздействием различных негативных факторов, сталь для изготовления должна быть качественной, иначе дверь будет провисать под собственной тяжестью.

Преимущества использования толстой стали:

• Петли, замки и другие механизма надежно фиксируются на толстом металле, благодаря чему дверь сложнее взломать.
• При финишной отделке панелями полотно может деформироваться, чего не случится, если использовать утолщенные металлические листы.

Толщину листа подбирают согласно особенностям эксплуатации. То есть, для установки, скажем, в квартиру или офис можно приобрести дверь средней толщины, т.к. изделия, располагаемые в помещении нет нужды основательно утеплять, что позволяет немного разгрузить конструкцию. В свою очередь, выбирая вариант для частного дома, рекомендуется останавливаться на более массивных моделях, имеющих несколько контуров утепления.

Дополнительные требования

Запорный механизм не рекомендуют крепить при помощи сварки, так как воздействие высокой температуры может повредить детали механизма. Устанавливая запорные механизмы, вы должны исключить возможность деформирующих нагрузок на него в процессе работы, что предупредит его заклинивание.

Чтобы обеспечить дверному полотну звукоизоляционные качества и уменьшить их теплоотдачу, необходимо использовать уплотняющие материалы по периметру короба. Число таких контуров может достигать двух и более штук. Установка выполняется без видимых щелей, и прилегание к притвору должно быть максимально плотным. При установке наружных дверных полотен необходимо подбирать прокладки, исходя из их устойчивости к различным температурам. Глубина расположения засова должна составлять 22 мм.

В местах дверных петель рекомендуется прикрепить противосъемные ригели, пассивные штыри можно приварить или запрессовать.

Противосъемный ригель

Требования ГОСТа распространяются на дверные полотна размером 9 кв.м. Исходя из этого их высота не должна быть больше 2200 мм, а ширина — не более 1200 мм. Вес такого изделия должен быть не больше 250 кг.

Если дверная конструкция не соответствует приведенным требованиям ГОСТа, то она должна пройти дополнительные испытания. Согласно нормативам ГОСТ, если дверное полотно весит более 200 кг,  его крепление выполняется на три дверные петли. Это правило касается и тех дверей, которые установлены в местах общественного пользования. Высота расположения нижней петли должна равняться 15—20 см от линии пола, что указано в нормативах ГОСТ. Установка металлического блока проводится на монтажные ушки, которые приварены к раме.

Требования к монтажным работам

Согласно СНиП имеется ряд обязательных требований, соблюдая которые установка межкомнатных дверей будет качественной и безопасной. Исходя из нормативов, закрепление стоек рамы обязано производиться минимум в 2 местах по обе стороны. Расстояние между креплениями варьируется в пределах 1 м.

Выбор стороны движения полотна осуществляется по принципу открытия двери в сторону комнаты либо помещения, имеющего большие размеры. Новые межкомнатные двери должны монтироваться таким образом, чтобы в процессе открытия не блокировать иные дверные проемы. Так, согласно требованиям СНиП, двери межкомнатного типа для частных и многоквартирных домов должны устанавливаться таким образом:

• Ванная комната и туалет – открытие происходит наружу;
• Кухня – предпочтительно наружное открытие;
• Спальня и гостиная комната – исходя из пожеланий собственника.

Стоит помнить, что проблема блокировки дверных полотен друг другом может иметь несколько вариантов решений. Так, в качестве выхода из ситуации возможна перемена направления открытия полотна не только исходя из принципа движения внутрь-наружу, но и по размещению слева либо справа.

В процессе монтажа конструкций возможно размещение порога. Однако его установка осуществляется при наличии различных напольных покрытий. Наличие однотипных полов не предполагает размещение порога.

ТРЕБОВАНИЯ К УСТАНОВКЕ ДВЕРЕЙ

Установку выполняют в соответствии с ГОСТ и СНиП. Монтаж должны осуществлять специализированные фирмы. При этом крепежные анкеры должны иметь диаметр не меньше десяти миллиметров, а расстояние между ними – не менее 0,7 м.

Для заполнения зазоров при монтаже используют следующие материалы:

• монтажную пену;
• уплотнительные ленты;
• минеральную вату;
• силиконовый герметик;
• пенополиуретановые шнуры.

Согласно СНиП, двери из металла, которые устанавливаются в фойе, вестибюлях, коридорах и на лестничных пролетах, должны иметь показатель звукоизоляции не менее 30 дБ. Наружные стальные двери относятся к эвакуационным выходам, и они должны выполнять требования СНиП 21-01-97. В этом документе указываются минимальные размеры дверных проемов в жилых домах, составляющие 190 см в высоту и 80 см в ширину. Для коммерческих зданий ширина дверного проема устанавливается не менее 120 см.

СНиП содержит требования, согласно которым монтаж дверей должен выполняться с минимальными зазорами между коробкой и полотном, а щели между рамой и стеной необходимо тщательно заделать.

Стальные двери (полотно) обычного исполнения по СНиП имеют следующие стандартные размеры:

• 2070х710;
• 2070х810;
• 2070х910;
• 2070х1010;
• 2070х1210;
• 2070х1310;
• 2370х1510;
• 2370х1910.

ГОСТ определяет размеры коробки и дверного проема в зависимости от размера полотна.

Требования к установке дверного полотна

Монтаж дверного полотна выполняется по всем правилам ГОСТа и СНиПа. Обычно такие работы выполняют фирмы, имеющие специалистов этого уровня. Крепежные элементы, используемые для установки двери, должны иметь 10 мм диаметр, а промежутки между ними не должны быть больше 0,7 м. Для заделывания пустот разрешается применять:

• монтажную пену,
• уплотнительную ленту,
• минеральную вату,
• герметик,
• пенополиуретановый шнур.

Установка входной двери

Согласно СНиП, металлические дверные полотна, устанавливаемые в коридорах, обязаны соответствовать числу звукоизоляции не меньше 30 дБ. Двери для наружного использования относят к конструкциям эвакуационного назначения, поэтому они должны соответствовать всем нормам СНиП 21-01-97. Размеры дверей, прописанные в этом документе, должны соответствовать таким величинам:

• высота не более 190 см,
• ширина не более 80 см.

Для коммерческих помещений ширина проема может быть увеличена до 120 см.

Дополнительные требования

Для возможности обеспечить доступ к запирающим устройствам с целью их замены или ремонта, с внутренней стороны полотна механически устанавливается «окошко». Запирающее устройство не рекомендуется фиксировать методом сварки из-за вероятности повреждения высокой температурой деталей замка. При установке замков необходимо исключить вероятность деформирующих нагрузок на замки в процессе эксплуатации. Это необходимо, чтобы не допустить заклинивание замков.

Для звукоизоляции и уменьшения теплоотдачи монтируют уплотняющие прокладки по всему периметру коробки. Число контуров допускается два и больше. Монтаж выполняется без щелей в стыках прокладок, а их прилегание к притвору необходимо сделать плотным. На наружных входных дверях уплотняющие прокладки подбираются по устойчивости к влиянию температурных перепадов. Глубина размещения засова замка в гнезде коробки составляет 22 мм.

Противосъемные ригели плотно входят в отверстия на дверной коробке, не позволяя снять дверь с петель.

ГОСТ распространяет свои требования на устройство металлических дверных блоков до девяти квадратных метров. Размеры полотен составляют, не более 2200 мм в высоту и 1200 мм в ширину.

Вес дверного полотна не должен превышать 250 кг. Если размеры и вес конструкции больше, чем приведенные в ГОСТ, необходимо проведение дополнительных испытаний. Если вес превышает 200 кг, согласно ГОСТ рекомендуется фиксировать дверное полотно на три петли. Это же касается металлических дверей любого веса, устанавливаемых в общественных местах. Согласно требованиям ГОСТ средняя петля должна располагаться на 15-20 см ниже верхней петли. Монтаж металлического блока выполняется с помощью монтажных ушек, которые привариваются к раме.

ГОСТ 31173-2003 Блоки дверные стальные. Технические условия

• 91. Стройматериалы и строительство
• 91.60. Строительные элементы
• 91.60.50 Двери и окна *включая дверные блоки, их компоненты, жалюзи, ставни *дверная и оконная фурнитура см. 91.190

Статус документа:

заменен, введён в действие 01.03.2004

Название на английском языке:

Steel doors. Specifications

Дата актуализации информации по стандарту:

17.09.2019, в 10:29 (менее года назад)

Вид стандарта:

Стандарты на продукцию (услуги)

Дата начала действия ГОСТа:

2004-03-01

Срок действия ограничен:

01.07.2017

Дата последнего издания документа:

2004-06-18

Коды документа ГОСТ 31173-2003:

Код ОКП:

526217

Код КГС:

Ж34

Число страниц:

53

Назначение ГОСТ 31173-2003:

Настоящий стандарт распространяется на блоки дверные стальные с установленными запирающими устройствами для зданий и сооружений различного назначения.
Стандарт не распространяется на дверные блоки специального назначения в части дополнительных требований к пожаробезопасности, взрыво- и пулестойкости, воздействию агрессивных сред и т.д., а также на дверные блоки защитных кабин по действующей нормативной документации.
Область применения конкретных типов изделий устанавливают в зависимости от условий эксплуатации в соответствии с действующими строительными нормами и правилами с учетом требований настоящего стандарта

Документ разработан орг-ей:

Госстрой России

Документ принят орг-ей:

Межгосударственная научно-техническая комиссия по стандартизации техническому нормированию и сертификации в строительстве (МНТКС)

Ключевые слова документа:

дверное полотно, дверные блоки, коробка, стальной лист

Нормативные ссылки из текста ГОСТ 31173-2003:

Ссылки на ГОСТы:

ГОСТ 9.032-74 ГОСТ 9.301-86 ГОСТ 9.303-84 ГОСТ 9.401-91 ГОСТ 9.402-80 ГОСТ 99-96 ГОСТ 166-89 ГОСТ 380-94 ГОСТ 427-75 ГОСТ 538-2001 ГОСТ 1050-88 ГОСТ 2140-81 ГОСТ 2977-82 ГОСТ 4598-86 ГОСТ 5089-2003 ГОСТ 5264-80 ГОСТ 5632-72 ГОСТ 7016-82 ГОСТ 7502-98 ГОСТ 8026-92 ГОСТ 8242-88 ГОСТ 8713-79 ГОСТ 9416-83 ГОСТ 10354-82 ГОСТ 11533-75 ГОСТ 11534-75 ГОСТ 14771-76 ГОСТ 15140-78 ГОСТ 21778-81 ГОСТ 21779-82 ГОСТ 21780-83 ГОСТ 23118-99 ГОСТ 23518-79 ГОСТ 25347-82 ГОСТ 26433.0-85 ГОСТ 26433.1-89 ГОСТ 26602.1-99 ГОСТ 26602.2-99 ГОСТ 26602.3-99 ГОСТ 30778-2001 ГОСТ 30971-2002 ГОСТ 30972-2002

Правила при составлении схем

На чертежах изображать двери необходимо в виде стенных проемов. Их запрещается заштриховывать, а наносить нужно в виде перпендикулярных линий. Кроме того, во время создания чертежа должны соблюдаться следующие правила:

• Основные линии должны быть толщиной не больше 0,8 мм;
• Надписи над обозначениями пишутся шрифтом №7;
• Пояснения к условным обозначениям пишутся шрифтом №5.

Кроме условного обозначения, определить полную характеристику двери, например, наличие порожка, тип конструкции, можно по маркировке. Она, согласно установленным нормативам, должна присутствовать на чертежах межкомнатных и входных дверей.

Документы, регламентирующие правила маркировки

Самой распространенной разновидностью рассматриваемых изделий являются металлические противопожарные двери. Правила их маркировки регламентируются двумя отечественными стандартами.

Первый из них – это ГОСТ 31173-2016. Он определяет требования к маркировке обычных стальных дверей в зависимости от особенностей их конструкции. Она осуществляется при помощи букв русского алфавита.

Второй нормативный документ – ГОСТ Р 57327-2016. В нем устанавливаются требования в части обозначения противопожарных дверей, изготовленных из металла. Стандарт регламентирует правила маркировки в части различных специальных параметров, например, предела огнестойкости.

Условные обозначения дверей на чертежах согласно ГОСТу

На чертежах масштабом 1:50 и больше двери должны обозначаться обязательно. Пример схемы обозначения можно увидеть ниже:

№	Изображение	Тип конструкции
1		Однопольная
2		Двупольная
3		Двойная двупольная
4		Двойная однопольная
5		Откатная наружная однопольная
6		Однопольная откатная с открыванием в нишу
7		Раздвижная двупольная
8		Складная
9		Складная-откатная

Такое обозначение двери на чертеже должно присутствовать во всех схемах. Например, на таблице хорошо видно, что раздвижная система указана в виде прямоугольников с идущими к ним параллельными линиями, а вот распашная система рисуется с прямоугольниками и идущими под углом линиями и т.д.

Что значат цифры и латинские буквы

Правила включения в маркировку противопожарной двери цифр и латинских букв определяются положениями ГОСТ Р 57327-2016. Комбинация символов показывает специальные характеристики изделия – способность изделия противостоять пожару и сопутствующим негативным воздействиям.

Цифры показывают, в течение какого периода времени в минутах огнестойкая конструкция сохранит изначальные свойства и работоспособность. Стандартные значения варьируются в широком диапазоне – начиная с 15 и заканчивая 120 минутами. Буквы демонстрируют, о каком из четырех базовых параметров идет речь:

• «Е» — конструктивная целостность коробки и полотна, обеспечивающая работоспособность огнестойкой двери;
• «I» — функциональность наполнителя, предназначенного для препятствования распространения горячего воздуха в соседние помещения;
• «W» — наличие огнеупорного стеклопакета, выдерживающего воздействия пожара;
• «S» — герметичность входной конструкции, не допускающая распространения по зданию дыма, угарного газа и других вредных продуктов горения.

Различные сочетания указанных выше букв обозначают разные виды противопожарных дверей:

• обычные с определенным пределом огнестойкости – EI;
• дымогазонепроницаемые — EIS;
• укомплектованные пожаропрочным стеклом — EIW;
• остекленные дымогазонепроницаемые — EIWS.

Перечисленные типы маркировки используются для любых разновидностей огнестойких конструкций. Это в равной степени касается дверей как для жилых домов или квартиры, так и для общественных, административных или промышленных построек.

Маркировки на шильде:

EI – предел огнестойкости;

EIS – дымогазонепроницаемая конструкция;

EIW – изделие с пожаропрочным стеклом;

EIWS – дверь дымогазонепроницаемая со стеклом.

Что значат русские буквы:

Кроме маркировки латиницей все сертифицированные противопожарные двери могут иметь и аббревиатуру на родном языке. Перед покупкой внимательно изучите следующие сведения:

ДПМ – дверь противопожарная металлическая.

ДСН – дверь стальная наружная;

ДСВ – то же самое, только внутренняя;

Следующие буквы компонуются между собой в свободном порядке, давая дополнительные сведения покупателю:

О – остекленная;

П – порожек;

К – замкнутая коробка;

Л – одностворчатые левосторонние;

П – однопольные правосторонние;

Д – двупольные;

Н – открывание наружу;

Вн – створки открываются внутрь.

После аббревиатур в скобках всегда указываются размеры изделия.
