Проект и строительство гаража на винтовых сваях своими руками

Виды каркасных гаражей

Как и любое другое, строительство каркасного гаража своими руками предполагает самым сложным и ответственным моментом возведение фундамента. Но когда этот этап работ позади, оказывается, что осталось еще множество важных моментов, которые никак нельзя упускать из виду.

Даже от того, на какой тип гаража падет ваш выбор, зависит сохранность вашего автомобиля.

Среди одних каркасных есть несколько видов гаражей, определяющих качество содержания машины. И хоть специалисты утверждают, что держать автомобиль во всех каркасных сооружениях будет примерно одинаково, у вас есть шанс выбрать, проверить, сравнить.

Гараж из металлопрофиля

По оценкам специалистов, такой каркасный гараж обойдется хозяину всего в 30 тысяч рублей.

Оптимальные размеры гаража из профнастила (да и всех остальных типов гаражей) 4,5Х3,5 метра при условии содержания в нем одного автомобиля.

Гараж не должен быть тесным, в нем нужно предусмотреть комфортное размещения машины, хозяина и всех мелких и крупных подручных средств.

Больше всего для стен и крыши такого гаража подойдут двухметровые листы металлопрофиля марки С 10. Толщина такого листа должна составлять не менее 0,5 мм.

Для стандартного гаражного помещения вам потребуется 23 листа, львиная доля которых уйдет на обустройство стен.

Стены обшивайте листами внахлест, соединяя кровельными саморезами. Длину покрытия (крышу) регулируйте таким образом, чтобы основной ее размер (укрывающий) составлял 1,9 метра, а 10 см остались для оборудования свеса, необходимого для стекания дождевой воды.

Время строительства такого гаража по каркасной технологии составляет неделю.

Про металлические каркасные гаражи более подробно рассказано в следующей статье.

Каркасно-щитовой гараж

Для построения каркасно-щитового гаража вам не понадобится проект. Можно просто взять самые незатейливые конструкции, производимые на любом заводе: в данном случае это стропильные конструкции и стеновые панели.

Этот тип каркасного гаража отличается высокой экономичностью, при его возведении можно уложиться в 25 тысяч рублей, отличной теплосберегаемостью и простотой конструкции.

Кроме того, такие сооружения, скорее, напоминают домик, нежели место содержания автотехники, и удачно дополняют ландшафтный дизайн.

Строительство каркасного гаража своими руками в случае, если вы выбрали каркасно-щитовой тип, происходит по обычной схеме:

• закладка фундамента;
• установление каркаса;
• обшивка «скелета» строения панелями;
• утепление;
• сооружение крыши;
• навеска ворот.

К вашему вниманию видео о том, как построить каркасный гараж своими руками.

Как правильно утеплить крышу гаража? Ответ на данный вопрос вы узнаете, прочитав нашу статью.

А здесь статья о том, как и чем лучше покрыть крышу гаража.

О свайном фундаменте

Такой фундамент представляет собой основание для дальнейшего возведения здания. Оно состоит из железобетонных опор (свай), которые погружаются в землю. После строительства этого каркаса его связывают посредством ростверка или бетонной плиты.

Фундамент может различаться по нескольким характеристикам:

• способу установки сваи;
• типу опоры;
• методу обвязки.

Эти особенности влияют на эксплуатационные характеристики, поэтому к выбору подходящего варианта следует подходить тщательно.

Способ погружения

По способу погружения выделяют 3 основных типа опор:

1. Забивная. При такой технологии строительства опоры нужно забить в грунт с помощью пневмо- или гидромолота. Свайно-забивной фундамент считается наиболее востребованным.
2. Метод вдавливания. Для заглубления опоры на нее воздействуют статическим давлением.
3. Вибрационная. В отличие от предыдущих вариантов, при вибрационном заглублении после разметки в нужных местах вынимают грунт. После этого в подготовленные отверстия устанавливают полые металлические оболочки, а затем заполняют их бетонным раствором. К такой технологии относят заливные сваи.

Принцип использования ростверка

Установленные столбы-опоры для дальнейшего строительства необходимо объединить в одну конструкцию. Сделать это можно при использовании ростверка. Ростверк представляет собой ленту из древесины, металла или бетона, которая расположена по периметру в местах несущих элементов здания. Установка ростверка может осуществляться несколькими способами. От этого зависит вид конструкции:

1. Висячий (или же высокий). Нижняя часть бетонной ленты находится на небольшой высоте над землей (между ними остается зазор). Эту технологию часто применяют при возведении небольших строительных конструкций (например, бани или беседки).
2. Незаглубленный. Ростверк погружают в грунт, однако показатель заглубления небольшой.
3. Заглубленный. Лента при такой технологии заглубляется на максимальное расстояние. При такой технологи можно добиться наибольшей прочности цоколя.

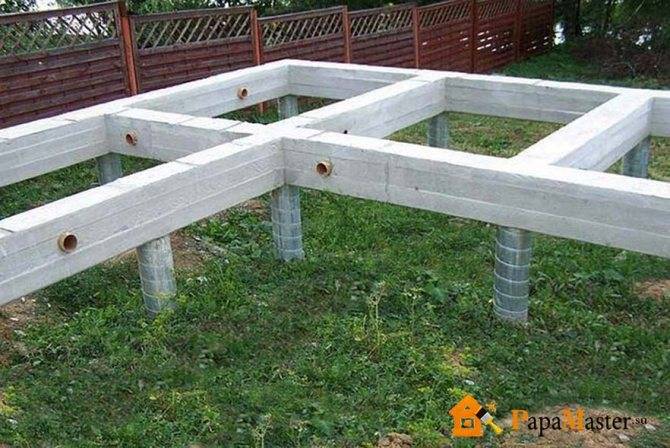

ростверк

Конструкция винтовых свай

Винтовая свая состоит из стальной трубы с приваренными лопастями. Ее монтаж производится путем закручивания в грунт на требуемую глубину до твердой почвы. Минимальное вкручивание опоры составляет 1,2 -1,5 м. Если на участке наблюдается высокий уровень подземных вод, толстые слои торфа или неплотные грунты, опора наращивается. Когда она упирается в твердую почву, закручивание прекращают, а лишний участок сверху обрезают. Ствол сваи заливается бетоном до уровня подрезки. Его вместе с заливкой следует покрыть антикоррозийной пропиткой. Такие конструкции будут долго и крепко держаться в почве, предохраняя гараж от любых деформаций нестойких почв. Как устанавливать такой фундамент можно посмотреть на видео тут.

буронабивные сваи

столбчатый монолитный фундамент

Конструктивные особенности свайного фундамента

Фундаментом из винтовых свай называют конструкцию, изготовленную из свай, которые ввинчены в землю. Чаще всего такой тип оснований используется на пучинистых грунтах, для которых остальные разновидности фундаментов не подходят.

Сваи изготавливают из железных труб, на одном из концов которых размещена небольшая лопасть. Именно эту часть трубы ввинчивают в грунт, чтобы основа сооружения была более надежной и устойчивой. Специалисты советуют ввинчивать ее на глубину около 55-65 сантиметров.

Выделяют несколько разновидностей свай, которые отличаются между собой диаметром:

• 75 миллиметров — из такого материала строят основание для установки небольших беседок или забора;
• 90 миллиметров — применяют для сооружения бытовок;
• 110 миллиметров — идеальный вариант для создания прочного фундамента для гаражных строений;
• 135 миллиметров — специалисты рекомендуют пользоваться таким стройматериалом при создании опор для промышленных зданий и других крупных построек.

https://youtube.com/watch?v=7otd00GZvfU

Преимущества винтового фундамента при строительстве каркасного гаража

Строительство каркасного гаража на винтовых сваях – это современный подход к новым, недорогим технологиям, позволяющим экономить и средства и время. Основные преимущества фундаментов на винтовых сваях заключаются в самой конструкции сваи и ее возможностям по эффективному использованию:

• легко монтируются в любое время года;
• не требуют специальных, профессиональных навыков и профессиональной техники (исключение составляют сваи большого диаметра);
• не требуют выравнивания грунта; имеют низкую стоимость по сравнению с другими видами фундаментов (при расчете на квадратный метр площади застройки);
• могут быть многократно использованы; в с серийностью выпуска имеют относительно небольшую штучную стоимость.

Материалы руб.

Кирпич от 16 000 за кв. м.

Пено- Газо- бетон от 11 000 за кв. м.

Каркасные от 8000 за кв. м.

Профилированный брус от 12 000 за кв. м.

Кленный брус от 16 000 за кв. м.

Монолитный железобетон от 24 000 за кв. м.

Из профнастила от 5 500 за кв. м.

Услуги отдельно: руб.

Установка комплекта электрики внутри гаража от 7 000

Изготовление гаражных бетонных полов от 25 000

Замена. Изготовление деревянных полов от 20 000

Внутренняя отделка гаража сухой евровагонкой 800 руб. за м2

Изготовление металлических ворот с калиткой, покраской от 30 000

Комплект подъемно-секционных ворот + установка от 45 000

Планируем, делаем разметку, монтируем сваи

Если вы желаете работать быстро, эффективно, без ошибок, нужно все предварительно тщательно продумать, сделать схему, а затем выполнить разметку на местности.

В первую очередь необходимо выяснить, какие именно сваи вам подходят, сколько их понадобится.

Вот какие моменты важны при расчетах.

• Уровень промерзания почвы. Нижние сваи должны оказаться ниже.
• Тип конструкции гаража. Например, верхняя часть свай, над землей, может образовывать вертикальную часть каркаса. От этого уже зависит длина свай.
• Вес гаража тоже имеет значение. Если гараж легкий, можно обойтись сваями в 89, 108 мм. А вот гаражи более тяжелые, например, из кирпича, нуждаются в опорах соответствующей мощности – 133 мм.

Обязательно надо составить индивидуальную схему свайного фундамента. Здесь мы приводим пример такого плана, но у каждого параметры будут своими. И при составлении плана надо непременно следовать некоторым правилам.

• Сваи делают под опорами, на которых потом закрепляют ворота.
• Между сваями обязательно оставляют расстояние. Минимальный шаг – 2 метра.
• Опоры нужно располагать по периметру, с обязательной установкой свай по углам.

Обратите внимание: вы можете поставить по периметру больше свай, чтобы потом было проще делать в гараже пол. Ведь ему предстоит справляться с большими нагрузками

В целом работа выполняется так. Сначала на местности делают точную разметку, используя колышки, рулетку с уровнем. Потом сваи устанавливают, заливают их бетонным раствором. На заключительном этапе надземные части обрезают, а затем всю свайную конструкцию обвязывают, например, швеллером.

Типы утеплителя

Часто используется листовой пенопласт, который крепится к наземному фундаменту при помощи битумной мастики. Зазоры между панелями заполняются монтажной пеной.

Пеноплекс дает еще больший эффект удержания тепла в гараже. Крепится материал к нижним зонам дома при помощи специального клея для наружных работ. Пеноплекс более устойчив к воздействию воды по сравнению с пенопластом, материал также имеет более долгий эксплуатационный срок службы.

Перед покупкой обращайте внимание на толщину утеплителя, его теплоизолирующие качества. Местный климат для использования утеплителя также играет важную роль

Строим гараж на винтовых сваях – пошаговое руководство

Купив участок под строительство гаража, автовладельцы в последнюю очередь думают об устойчивости грунта. А впоследствии появляется необходимость в дополнительных тратах на возведение устойчивого фундамента. В этой ситуации не стоит экономить, ведь некачественная постройка гаража может привести к плачевным результатам. Поэтому если ваш участок под гараж находится на влажном или зыбучем грунте, следует выбирать фундамент, который будет крепиться к твердым слоям почвы.

Какой фундамент выбрать

Строительство гаража на винтовых сваях в данном случае будет оптимальным вариантом как в отношении стоимости постройки, так и в плане ее качества. Цена конструкции доступная, для закладки фундамента не требуется проводить глобальные раскопки

А самое важное, владелец гаража может быть уверен в том, что основа его здания надежная и качественная

Винтовой фундамент можно закладывать в любое время года, замерзший грунт не является проблемой.

Над землей свайный фундамент практически ничем не отличается от классического столбового фундамента, который используют при строительстве легких сооружений. А вот под землей длина свай может достигать до 20 м. Именно благодаря возможности проникать на такую глубину, конструкция всегда будет защищена от колебаний грунта.

Советы при работе

Если вы решили закладывать свайно-ленточный фундамент своими руками, профессионалы рекомендуют выбирать сваи с крупным сечением. Так как, в этом случае, для того чтобы опустить сваю в грунт понадобится только строительный бур.

При бурении скважин и канализаций следует помнить, что под сваями находится песчаная подушка, которая занимает около 3 см.

В свайно-ленточном фундаменте сваи расположены в основании стен и по углам. Расстояние от одной сваи до другой составляет примерно 2 м.

Чтобы провести гидроизоляцию можно использовать асбестоцементные трубы, диаметр которых составляет 15-20 см. Вы можете сделать гидроизоляцию с помощью рубероида. Для этого сверните его трубкой и перевяжите леской.

После того как сконструирована опалубка ленточного фундамента, необходимо переходить к армированию ленты и свай. Вы заливаете всю конструкцию бетоном. Для этой процедуры лучше всего подойдет строительная вибротехника.

Не следует упрощать процесс вкручивания сваи копанием ям или разными лунками. Винтовая свая входит в грунт под прямым углом, с нуля. Именно от этого зависит дальнейшая устойчивость возводимого строения.

Достоинства и недостатки

Строителям с опытом известно, что установка фундамента производится на глубине грунта ниже промерзания. Если не соблюдать эту технологию, то сооружение через время перекосится, и на стенах образуются трещины. А в случае возведения дорогостоящего ленточно-монолитного фундамента при строительстве гаража или другого легкого строения, траты будут необоснованными, поскольку фундамент будет очень мощным для такой постройки. Оптимальным вариантом в таком случае является возведение винтового фундамента. Он обладает рядом преимуществ:

• не требуется расчищать площадку для возведения фундамента;
• строительство, возможно, при любой погода;
• приемлемая цена;
• простой монтаж, возвести такой фундамент вручную, не составит труда;
• работа занимает несколько дней, при небольшой площади строения и опыте работы достаточно и одного дня;
• для возведения стен нет необходимости ждать, когда фундамент станет прочным.

Достоинства винтового фундамента неоспоримы, но наряду с ними, есть и ряд недостатков:

1. Под действием коррозии металлические сваи рано или поздно разрушаются. Поэтому данный вид фундамента нельзя отнести к долговременному.
2. Во время закручивания сваи в грунт нет возможности контролировать целостность антикоррозионного покрытия на них. В земле есть твердые породы, которые могут повредить покрытие.
3. Возникает необходимость в монтаже цоколя. Не каждому нравится, как выглядят строения на винтовом фундаменте. А обработка цоколя, это трудное и порой дорогостоящее занятие.
4. В зимний период канализация может замерзнуть. Поскольку при таком фундаменте о теплом подполье речи не идет.
5. Зафиксированы случаи, когда установленные в холодное время года сваи к весне начинают шататься.

При этом следует отметить, что все проблемы с фундаментом на винтах возникают только в случаях некомпетентности специалистов или при использовании сваи плохого качества. Для того чтобы возвести долгосрочный и надежный фундамент внимательно отнеситесь к рабочему процессу и соблюдайте точность при работе с винтовыми сваями. Если вы решили воспользоваться услугами строительной компании, перед началом работы обязательно заключите контракт и убедитесь, что в нем прописан пункт о соблюдении технологии строительства.

Строительство своими руками

Закручивание свай осуществляется с помощью рычажного механизма

При невозможности пригласить бригаду строителей можно сделать гараж на винтовых сваях своими руками. Работы легко выполняются даже при небольшом опыте. Предварительно изучаются характеристики почвы (состав, уровень залегания грунтовых вод, точка вымерзания). Потребуется подготовить проект и расчеты фундамента, определяющие, сколько нужно свай под гараж.

Помимо самих винтовых опор нужно приобрести инструментарий:

• лопату;
• рычажный механизм для ввинчивания свай;
• колья и шнурок для разметки;
• болгарку и кувалду;
• строительный уровень и рулетку;
• простой карандаш;
• отвес.

На винтовые опоры заливается ростверк, который будет распределять нагрузку

Для обустройства ростверка понадобятся оголовки и арматурные прутья. Также надо подготовить компоненты для заливки: щебень, песок и цемент. Из них делают бетонный раствор, которым наполняют ростверк и сами опоры.Можно делать объединяющую конструкцию из деревянного бруса. Он должен быть тщательно обработан веществами, предотвращающими гниение и порчу под действием влаги. Такой ростверк монтируется на некотором расстоянии от почвы.

Пошаговая инструкция по обустройству фундамента под каркасный гараж:

1. Участок готовят к работам. Поскольку винтовые сваи могут устанавливаться на местностях, имеющих наклон, идеально выравнивать площадку не требуется. Нужно убрать мусор и снять верхний слой почвы, включающий растительность и богатый органическими соединениями.
2. Определяют угловые точки здания и ставят там колья. После этого маячки фиксируются и в других местах по периметру, где планируется поместить сваи. Интервал между соседними опорами должен составлять 1,5-2 метра.
3. Перед тем как начать устанавливать сваи фундамента, на их месте создаются неглубокие (0,1-0,15 м) ямки чуть большей ширины, чем у лопасти сваи. Если у опор небольшие габариты, монтаж можно выполнить, воспользовавшись простым ломом. Его вставляют в специальное отверстие изделия и удлиняют фрагментами трубок из стали. Но для гаража обычно используют достаточно длинные сваи – в 5 м и более. Такие опоры можно установить в заранее пробуренные скважины или вкрутить в толщу почвы. Последний вариант хорошо подходит для плотно застроенных участков, на которых возникают проблемы с размещением нужной техники. Монтаж опор этим методом занимает меньше всего времени. Использование буровой установки лучше подойдет, если работы ведутся зимой. Сваю ставят вертикально и закручивают по часовой стрелке до достижения наконечником области твердого грунта. Опору нужно докрутить ниже отметки промерзания почвы. В этих слоях ее вращение затрудняется.
4. Следующий этап строительства основания – армирование свай. Когда опоры будут установлены, они выверяются нивелиром. Верхние участки срезаются болгаркой. Чтобы конструкция была прочнее, в каждый арматурный элемент нужно установить арматуру.
5. Теперь сваи потребуется бетонировать. Пренебрегать этим мероприятием не следует, ведь оно увеличивает устойчивость опор. Кроме того, смесь защищает внутренние стены от коррозионных процессов. Замешенный раствор тонкой струйкой направляют в сваю и время от времени протыкают арматурным прутком. Это делается для ликвидации пузырей воздуха.
6. На опорах нужно смонтировать оголовки. Лучше всего для этого подойдут сварные конструкции. Они должны располагаться на одинаковой высоте. Габариты оголовков зависят от веса здания и толщины свай в поперечнике. Можно выполнить их из пластинок металла толщиной 8-10 мм. Диаметр в этом случае должен быть на 3-4 мм больше, чем у самой опоры.

Деревянный ростверк подходит для стен из легких материалов

Когда сваи фундамента смонтированы, можно обустраивать ростверк. Эта конструкция представляет собой ленту, объединяющую опоры в единую систему. Она выполняет несущую функцию и помогает перераспределить нагрузки.

Иногда практикуют изготовление ростверка из обработанного дерева. Бруски прикрепляют к пластинкам болтами или приваривают хомутами.

Делают ростверки и металлические. Для этой цели можно использовать уголок либо швеллер.

Планирование, разметка и монтаж свайного поля

Предварительно составленная схема свайного поля позволит избежать ошибок при установке.

Схема свайного фундамента для гаража.

Начальным этапом планирования является расчет необходимого количества и типа свай

При подсчете принимают во внимание следующие факторы:

• тип конструкции гаража (кроме классической методики установки сооружения на свайную опору практикуется технология, при которой надземная часть свай образует вертикальную часть каркаса – это влияет на выбор длины изделия),
• уровень промерзания грунта (нижняя часть сваи должна располагаться ниже его),
• общий вес конструкции (несложно рассчитать, зная геометрические параметры гаража и удельный вес материала).

Фундамент легких конструкций может выполняться из свай 89 или 108 мм. Для более основательных сооружений из пенно- или шлакоблоков, кирпича необходимы более мощные опоры 133 мм.

Начертив план будущего сооружения, наносят на него места расположения свай, соблюдая основные принципы:

• опоры располагаются в обязательном порядке в углах и по периметру,
• расстояние между сваями – не менее 2 м,
• Сваи должны размещаться под опорами для навешивания ворот.

Важно: увеличив количество свай внутри периметра (повысив плотность свайного поля) можно упростить процесс сооружения пола гаража, которому придется выдерживать значительные нагрузки. После создания плана выполняются следующие операции:. После создания плана выполняются следующие операции:

После создания плана выполняются следующие операции:

1. Разметка на местности (используется рулетка, уровень и металлическая арматура).
2. Установка свай.
3. Заливка опор бетоном.
4. Подрезка надземных частей на необходимую высоту (определяется типом конструкции).
5. Выполнение обвязки.

Обрезка свай при строительстве гаража.

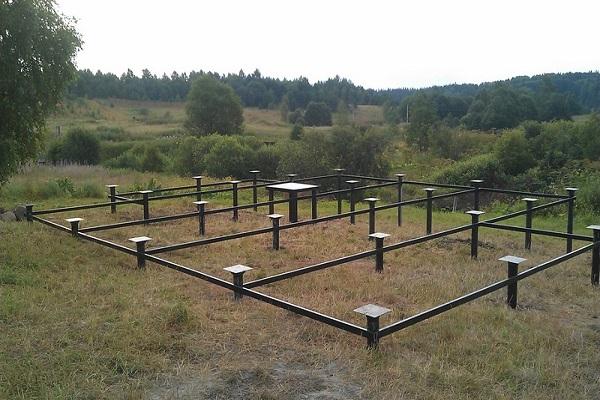

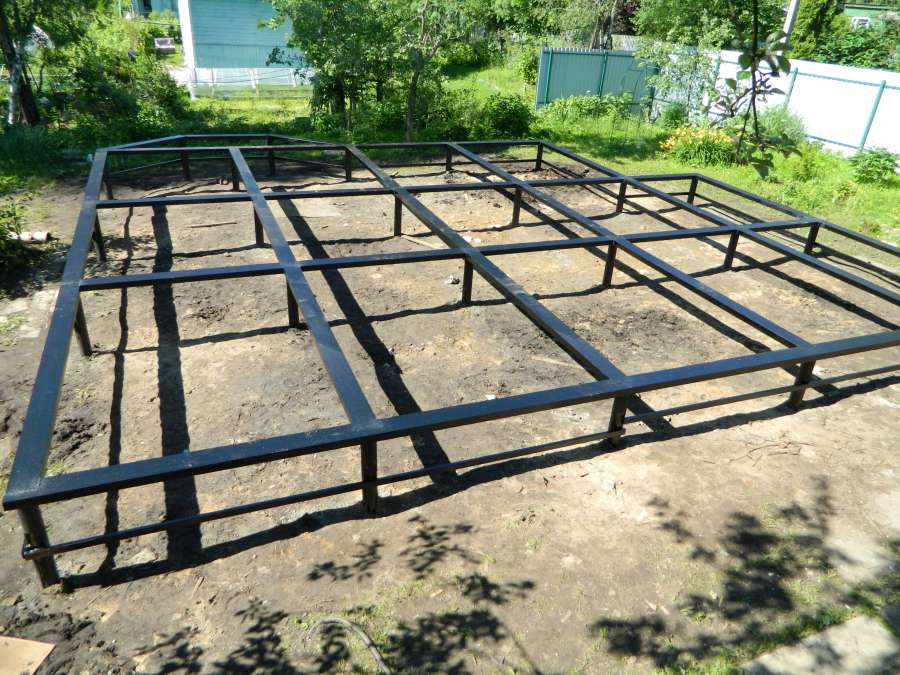

Обвязка свайного фундамента швеллером.

Закладка фундамента на винтовых сваях под гараж

Любая работа по закладке фундамента начинается с расчета и планирования. Как правило, гаражи относятся к типу легких конструкций, поэтому для их постройки используются сваи с диаметром 73-108 мм, а глубина их заворачивания – 1,5-2 метра. Количество свай под гараж тоже обычно существенно ниже, чем под жилой дом.

По сравнению с другими постройками гаражное строение имеет ряд особенностей:

1. Отсутствие внутренних несущих стен
2. Одна стена должны иметь большой проем для въезда-выезда автомобиля
3. Гараж должен быть снабжен массивными воротами
4. Гараж должен иметь пол с небольшим уклоном для отвода воды
5. Въезд в гараж оборудуется относительно широкой плотной площадкой
6. Гараж считается сооружением с повышенной пожарной опасностью
7. Желательна установка смотровой ямы
8. Гараж обычно снабжен земляным или бетонным полом и не требует установки нижнего перекрытия обвязки

Фундамент под гараж, таким образом, планируется с учетом этих особенностей. Винтовые сваи ставятся по периметру будущего здания, точнее, по периметру трех стен – боковых и задней. В то же время фасадная стена должна иметь дополнительные опорные точки для установки прочных ворот.

Расчет количества свай под тремя стенами, как правило, не вызывает затруднений. Расстояние между сваями, тип и габариты свай, глубина их вкручивания определяется из расчета несущих способностей свай. Она зависит от нагрузок на сваи – главная из них, это вес здания. Очевидно, что наиболее тяжелыми будут стены из монолитных материалов – кирпича или пеноблоков. Однако под них тоже можно устанавливать винтовые сваи – желательно связанные железобетонным ростверком.

В случае постройки каркасного гаража достаточно использовать деревянную обвязку.

Фундамент под гараж с обвязкой

Что касается смотровой ямы, то следует учесть, что стены погреба должны отступать от свай не менее, чем на два метра иначе сваи могут потерять в прочности установки в грунте. При изгибе грунта в сторону ямы геометрия всей конструкции может нарушиться. При стандартных габаритах гаража 3х6 метров и менее от смотровой ямы лучше отказаться.

Советы специалистов

Во время монтажа свайного фундаментного основания порой возникают различные проблемы. Чтобы минимизировать их вероятность и не допустить ошибок в строительстве, следует придерживаться рекомендаций опытных мастеров:

• для возведения фундамента используются только качественные свайные опоры, изготовленные с соблюдением технологии;
• определяя место под будущий гараж, необходимо выполнить исследование грунтового состава, чтобы во время вкручивания свай не возникли сложности;
• каждую опору, вкручиваемую в грунт, следует постоянно контролировать на вертикальность, исключая даже минимальные отклонения;
• для удобства монтажа свай необходимо очистить площадку от мусора и растительности;
• при выполнении сварочных работ помните, что от их качества зависит прочность всей гаражной конструкции;
• если устанавливаемая свая уперлась в большой камень, лучше перенести опору на другое место;
• имеющиеся на сваях сварные швы следует обработать, чтобы защитить от образования коррозии;
• если предварительными расчетами определено, что плотный грунт залегает на большой глубине, от установки свайных опор рекомендуется отказаться, так как в данном случае подобный вариант устройства фундамента является нерациональным.

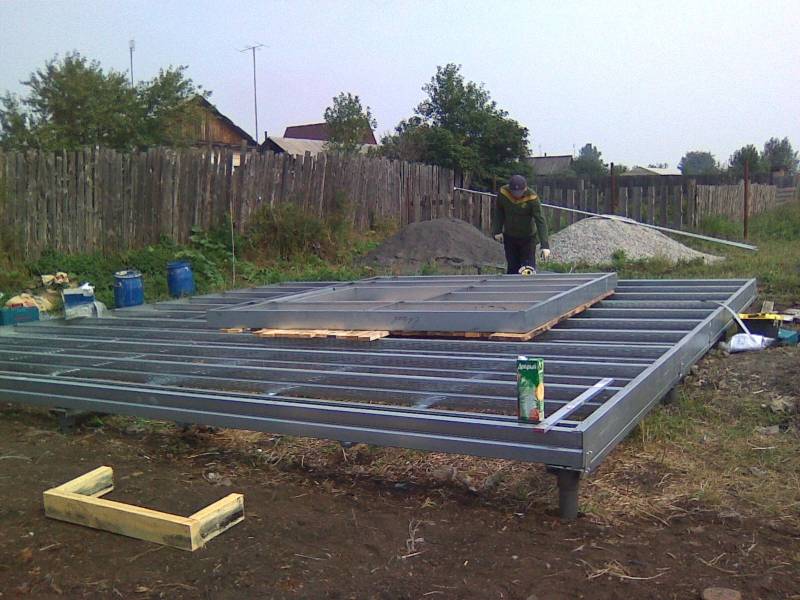

Монтаж пола

Классическая технология монтажа каркасного пола в гараже включает в себя следующие этапы:

1. Формируется система несущих лаг путем установки швеллера (12 или 14) на каждый из поперечных рядов опор. Необходимо выступание лаг по длине за предел периметра каркаса на толщину панелей или более.
2. Перпендикулярно лагам монтируют усиление под заезд (закладные) – четыре линии швеллера 8 (по 2 под каждую колесную линию – правую и левую).
3. Остальную плоскость пола покрывают обрешеткой (например, из легкой трубы 40х40х4 мм) с шагом 40-50 см.
4. Внутреннее пространство пола заполняют насыпным утеплителем. Перед настилом чернового пола из досок или листового материала укладывают слой пароизоляции, а по боковым сторонам используют ветрозащитную пленку.

Настил лаг для монтажа пола в гараже на свайном фундаменте.

Второй способ требует увеличения плотности свайного пола, при которой расстояние между опорами будет не менее 1.5 м. В этом случае можно не монтировать обрешетку, а подбить к швеллерам опалубку и выполнить пол в виде монолитной армированной бетонной плиты (толщина слоя – не менее 40 мм).
