Гараж из металлопрофиля своими руками

Материалы и инструменты

Имея готовый чертеж, можем составить подробный перечень материалов, а также рассчитать их количество. Вам понадобятся:

1. Квадратные профтрубы размером 100х100 мм. Используются для возведения несущих конструкций, их преимущество — высокая устойчивость к сгибанию. Создавая , используют П-образный профиль или профильные трубы.
2. Квадратные профтрубы 50х50 мм для обеспечения большей жесткости.
3. Металлопрофиль листовой. Им обшивают каркас из профильной трубы снаружи. При подсчете металлопрофиля нужно учитывать крепление профлиста, которое будет внахлест, а это значит, что уйдет 150-200 мм ширины на каждом листе в зависимости от рельефа его поверхности.
4. Минеральная вата, а также подвесы для крепления.
5. Пароизоляционная пленка.
6. Геотекстиль в траншеи для защиты гидроизоляции бетона.
7. Рубероид на бетон, под профиль.
8. Крепления для монтажа профильных труб (если конструкция разборная, без использования сварки), потребуются для соединения частей каркаса болты с гайками и уголки из металла.
9. Саморезы с резиновым уплотнением нужны для монтажа обшивки на стены.
10. Для заливки фундамента и стяжки пола запасаемся щебенкой, цементом и песком. Не забываем про воду.
11. Для создания каркаса фундамента понадобится фанера, деревянные доски, плиты OSB или любые другие щиты и опоры.
12. Стальные прутья и вязальная проволока.
13. Дюбели.

Зная, какие материалы понадобятся, составляем список нужных для работы инструментов:

• капроновая веревка или тросик и колышки для разметки территории;
• пара штыковых лопат для снятия верхнего слоя почвы под фундамент;

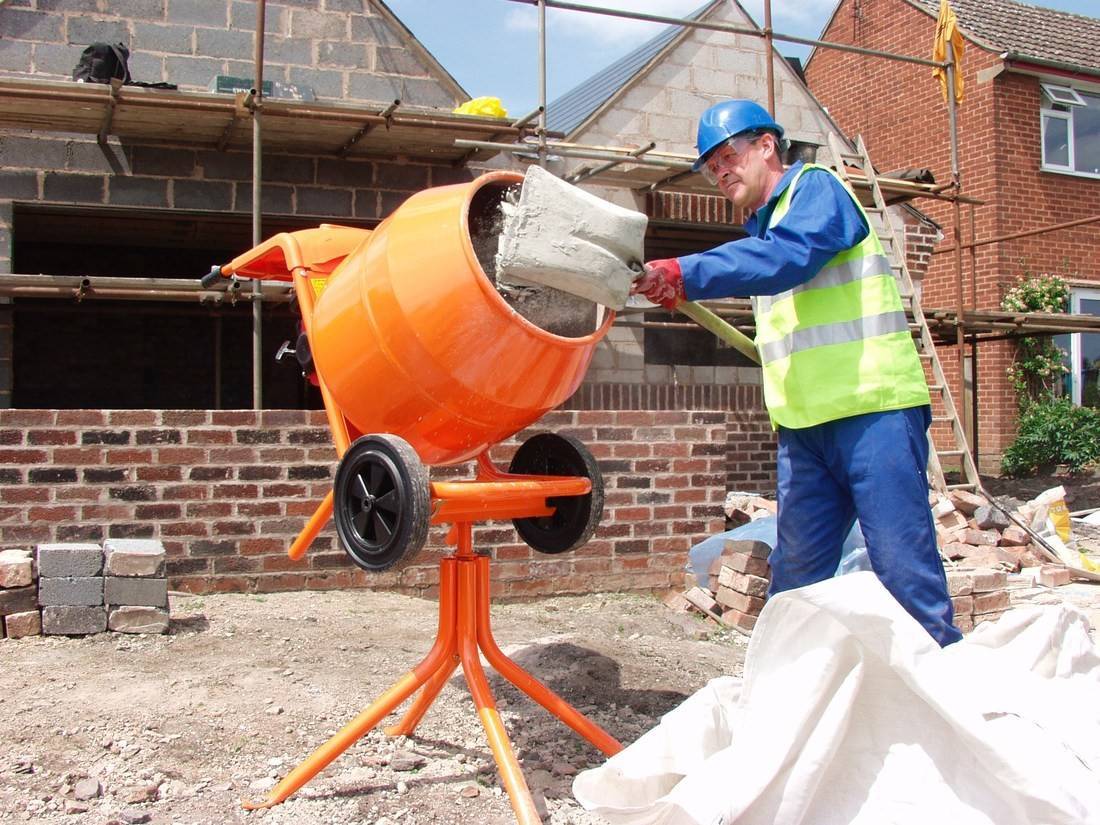

• электробетономешалка, ускорит и облегчит заливку фундамента и пола;
• молоток и гвозди для опалубки фундамента из фанеры и т. д.;
• болгарка для нарезания профтрубы и металлопрофиля;
• ножницы по металлу;
• уровень обыкновенный или лазерный;
• дрель с набором сверл;
• отвес;
• шуруповерт;
• рулетка и маркер.

Выбор места и размеры

Место под застройку должно быть ровным. Близкое расположение к проездной дороге облегчит зимой уборку снега. Самое простое исследование грунта даст возможность определить дальнейшие работы по фундаменту и смотровой яме.

На участке с высокими показателями грунтовых вод необходимо сделать дренаж с выведением труб в канализацию.

Главный показатель при выборе места – возможность свободного въезда и выезда.

Универсальные размеры 3×6 включают парковку машины и минимальный комфорт хозяина при обслуживании транспортного средства. Минимальная высота составляет 2,3 метра с учётом кровельных работ. Если позволяет площадь участка, размеры определяются по желанию владельца.

Монтаж каркаса (основы), строительство стен, крыши

Монтаж каркаса

Для основы при строительстве металлопрофильного гаража зачастую выбирают аналогичный профиль П-образного типа), который достаточно легко скрепляется соответствующими саморезами и режется ножницами по металлу.

Каркас устанавливается на фундамент. В первую очередь монтируются боковые стены, где профили нарезаются нужными размерами и стягиваются между собой саморезами. Форма задней стены гаража будет напрямую зависеть от формы крыши: если стена ровная — крыша односкатная,а если стена треугольная — крыша двускатная. При двускатной крыше дополнительно монтируется треугольный фронтон, который прикрепляется к задней стене.

Передняя стена гаражного строения должна состоять из ворот и фронтона, где проём ворот — это рама, прямоугольной формы, дополнительно усиленная металлопрофилями, а сами ворота — это два полотна, которые монтируются из профилей.

Монтаж ворот гаража

Крыша тоже будет профильная и собирается по форме стропильной пары (из треугольников), которые дополнительно надо усиливать железными откосами. Количество этих пар должно строго совпадать с количеством стоек, расположенных на стенах гаражного каркаса (вертикально). После сборки каркаса крыши он крепится на каркас стен гаража. Посмотрите как это делается на фото.

Строительство крыши

После этого стены, кровля и двери обшиваются металлопрофилем, от переднего края одной из боковых стен, с нахлёстом. Крепление листов необходимо производить кровельными саморезами, где есть шайба из какого-либо гидроизоляционного материала, например, резины. Кровля изготавливается из того же материала, что и стены и тем же образом. В завершение на крыше устанавливается конёк.

Уход за каркасным гаражом из дерева в процессе эксплуатации

Правильная эксплуатация каркасного гаража – залог его долговечности. Поскольку строение деревянное, для него губительна повышенная влажность воздуха. С внешней стороны здание обшивают облицовочными материалами, защищающими стены и крышу от осадков. Внутри помещения необходима качественная вентиляция, естественная или приточно-вытяжная.

Уход за строением состоит из нескольких регулярно повторяемых действий:

• осмотр фундамента и его своевременный ремонт;
• осмотр отделочных покрытий стен и кровли, устранение обнаруженных недостатков;
• поддержание чистоты и сухости внутри помещения;
• устройство дренажа, отводящего грунтовые и поверхностные воды от фундамента.

Для того чтобы построить каркасный гараж из дерева, необходимо правильно выбрать материалы и тип фундамента, изучить инструкции по выполнению каждого этапа монтажных работ. Собственноручно возведённое строение – гордость владельца. Соблюдение требований технологии гарантирует надёжность и долговечность гаража.

Чертеж, разметка участка

До того, как приступить к строительству, нужно сделать чертеж будущего гаража. Вам необходимо принять решения по нескольким важным вопросам:

• будет ли гараж рассчитан только на автомобиль, или внутри будет рабочая зона, полки для хранения полезных вещей — это позволит определиться с габаритами гаража;
• планируете ли вы закладывать смотровую яму — решив данный вопрос, можно будет рассчитать фундаментные материалы и порядок земляных работ;
• какая у вашего гаража будет кровля (плоская, одно- или двускатная, направление ската крыши).

После того, как вы разберетесь с этими проблемами, можно будет провести расчеты и определить, сколько потребуется листов для стен, сколько для крыши (не забывайте, что листы кладутся с нахлестом в 1–2 волны по ширине и минимум 20 см по длине!), какой метраж уголка вам нужен. Также можно рассчитать объемы песка, щебня и цемента для фундамента.

Теперь проводим разметку на местности, для чего на выбранном участке размечаем землю и вкапываем или вбиваем в нее колышки, связав их бечевой. Теперь вы будете четко видеть, где будет находиться ваша гаражная постройка.

https://youtube.com/watch?v=AfV75BaMMiw

Монтаж гаража

Неопытным строителям рекомендуется сделать для гаража односкатную крышу, она проще в изготовлении, но надо учесть некоторые нюансы. Односкатная крыша может быть сделана и в ширину, но более высокая сторона при этом должна быть развернута по ветру, и в длину по направлению к задней стенке гаража. Уклон ската чаще всего составляет 15 градусов, что обеспечивает сход снега и сток воды. В регионах, где часто бывают сильные ветра, уклон не должен быть больше 35 градусов, в противном случае сильно уменьшается сопротивляемость ветрам.

Двухскатная крыша также имеет свои достоинства и недостатки. Крыша выглядит интереснее, надежнее, прочнее, она лучше вентилируется, её можно использовать как чердак, но конструкция будет сложнее в изготовлении и обойдется дороже. В климатических зонах, где выпадает много снега, лучше при строительстве использовать двухскатную крышу с углом ската 20 градусов

Каркас для неё проще варить на земле, важно разметить первую стропильную форму в виде равнобедренного треугольника и укрепить её перемычками

В качестве перекладин для каркаса крыши можно использовать также железный уголок, профилированные трубы, П – образный оцинкованный профиль, деревянный брус, обработанный средством от огня, гнили, древесных вредителей, плесени. Обшитая металлопрофилем крыша является легкой, и если правильно сделан уклон ската, она не будет иметь дополнительную нагрузку от климатических осадков.

Далее сооружается каркас для ворот, режется уголок на детали нужного нам размера под углом в 45 градусов, сваривается рама и затем усиливается уголками, для затворов и замков в нужных местах привариваются пластины из металла. К опорным столбам каркаса следует приварить одну часть петли, приложить к ним раму, отметить места для крепления второй части петли и также приварить ее. Для сдвижных ворот монтируется роликовый механизм, для подъемных – рычажно-шарнирный, а при возможности лучше монтировать автоматику.

Если бетон застыл, возможна обшивка гаража профилированным листом, в противном случае покорежится и каркас, и лист. Если размеры вашего гаража не соответствуют стандартным параметрам листа, лучше заказать у производителя изделия нужного вам размера, цвета и качества. Это существенно облегчит и ускорит вашу работу, да и места разрезов будут обработаны заводским способом. В противном случае вам понадобятся дополнительные инструменты: ножницы для работы по металлу и электрический лобзик.

Профилированный лист правильно крепить вертикально с накладкой листов друг на друга в одну волну. Это обеспечит лучший сток воды. Закреплять листы нужно начинать с верхнего угла, тогда не будут торчать их острые края.

Для крепежа используются кровельные шурупы, они предохранят листы от коррозии и попадания воды благодаря резиновой шайбе, являющейся уплотнителем. Ими закрепляется каждая волна снизу и сверху на расстоянии не меньше полуметра и обязательно на стыке двух листов.

Если вы хотите сделать утепленный гараж, уменьшится площадь постройки. Для утепления внутри гаража можно использовать минеральную вату, пенополистирол (пенопласт), пенополиуретан напыляемый. С пенопластом работать легче – 40 мм толщины спасут и от летнего зноя и зимней стужи. Материал войдет между имеющимися стойками, если их размер будет 1 метр, и позволит сэкономить на сырье для изоляции от пара (пароизоляционной мембране).

Для утепления минеральной ватой потребуется сделать обрешетку из досок или оцинкованного профиля по ширине меньшей размера ваты на 2 см, тогда не потребуется её фиксация. Перед установкой слоя из ваты надо закрепить пароизоляционную мембрану, установить вату в обрешетку и опять закрыть пленкой, это предохранит вату от конденсата. Сделаете ещё поперек обрешетку толщиной 3см, она закрепит утеплитель, будет служить для вентиляции, на неё же вы будете крепить выбранную обшивку из влагостойкой фанеры, OSB, ГВЛ, ГСП.

Напыляемым пенополиуретаном утеплить гараж гораздо проще, для его нанесения не надо никаких обрешеток, пленок, крепежей, он отлично прилипает ко всем поверхностям. Для применения этого вещества требуется специальное оборудование, определенные навыки, что увеличит стоимость утепления.

Особенности

Профлист гораздо легче и тоньше, чем профилированный настил, это важно, если у вас нет помощника в строительстве. Для стен лучше подойдет лист марки С18, С 21, буква означает крепление на стене, а цифра – высоту волны в сантиметрах

Можно для этих целей использовать и НС – несущий стеновой оцинкованный лист или вариант с полимерным или алюминиевым покрытием. Высота волны говорит о надежности противостояния несущей нагрузке, при большей высоте волны больше и расстояние между деталями каркаса.

Когда вы определились с материалом, необходимо выбрать нужную конструкцию, учитывая финансовые возможности, размеры участка, габариты и количество автомобилей. Гараж можно построить на один или несколько автомобилей с односкатной или двухскатной крышей, с распашными, раздвижными или подъемными воротами, с дверями в воротах или без них. Менее затратным и более простым для возведения является гараж на один автомобиль с односкатной крышей и двумя распашными воротами без двери.

Технология строительства гаража из металлопрофиля

Смотровую яму делают из красного обожжённого кирпича

При условии хорошей погоды и своевременного подвоза материалов гараж можно построить в пределах одного-полутора месяцев. Если воспользоваться винтовыми или забивными сваями под фундамент, и того быстрее.

Работа проводится в следующей последовательности:

1. Выбор и подготовка места. Поскольку гараж является местом повышенной опасности, располагают его с учетом данной особенности. Расстояние до своего дома должно быть не менее 3 м, а до соседского — 6 м. Местность лучше выбрать возвышенную, чтобы строение не затапливало талыми и ливневыми водами. Противопоказано вести стройку над подземными или воздушными коммуникациями.
2. Обустройство погреба или смотровой ямы. Можно воспользоваться уже готовыми изделиями или создать их самостоятельно. В качестве материала для пола и стен применяется красный обожженный кирпич или железобетон. Лестница делается из металла или древесины.
3. Заливка фундамента и пола. Каркасный гараж весит мало, для него нет необходимости делать мощное основание. Самое простое решение — залить утепленную плиту толщиной 40 см. Если сделать углубленный ленточный фундамент, в нем можно обустроить подвал. Сваи позволяют сделать фундамент быстро, но придется после этого обустраивать ростверк, плиту и пандус.
4. Возведение каркаса и стен. Сначала на фундаменте закрепляется нижняя обвязка. К ней нужно затем прикрутить или приварить вертикальные стойки. Затем нужно сварить верхнюю обвязку и решетчатый каркас. Расстояние между вертикальными элементами подбирается под ширину листов с учетом их накладки на одну волну. Для односкатной крыши верхняя обвязка делается с уклоном 30 градусов в сторону тыльной части здания.
5. Монтаж кровли. В утепленном строении сначала делается слой изоляции с мембранным полотном. Затем устанавливается обрешетка и укладывается покрытие.
6. Крепление листов. Панели выставляются по вертикали и прикручиваются к каркасу с помощью специальных крепежей с буром и силиконовой шайбой. Монтаж проводится снизу вверх, стыки изолируются фасадным герметиком.
7. Установка ворот. Сначала из профильной трубы делается рама, затем каркас для створок. После точной подгонки конструкции соединяются петлями. Проводится обшивка и утепление полотен, установка замков и запоров.

Заключительным этапом является подводка и подключение коммуникаций, внутренняя отделка помещения.

Составление проекта и сметы расходов

В среднем для собственноручного возведения гаража из металлопрофиля требуется 1,5-2 месяца. При выборе проекта можно ориентироваться на стандартные размеры заводских изделий:

• 2,13х4 м;
• 2,9х4,7 м;
• 3,2х5,2 м;
• 3,2х5,8 м.

Типовые проекты гаражей из профнастила

Гараж с двухскатной кровлей и подъёмными воротами

Гараж 5х7 м с односкатной крышей и распашными воротами

Гараж с двухскатной крышей и распашными воротами

Гараж на два автомобиля с двухскатной крышей, подъемными воротами и калиткой в виде входной двери

Пристраиваемый гараж с односкатной крышей

Составление чертежа

Чертёж будущего гаража в разных проекциях

Смету на строительство выполняют на основании предварительно сделанного чертежа, на котором должны быть указаны все размеры и расстояния.

Можно использовать линейку и масштабирование или нарисовать эскиз будущего строения от руки.

Чертёж можно сделать вручную, но для большей точности лучше воспользоваться одной из специализированных программ

Наиболее точный и подробный чертеж составляют с помощью специализированных программ, таких как AutoCAD, nanoCAD, «Компас», «Солитворкс», 3-D MAX.

Чертёж гаража из профлиста, сделанный с помощью специальной программы

Если гараж устанавливают на фундаменте, делают чертёж разреза или узла основания.

Чертёж устройства фундамента гаража

Составление сметы

Смета на строительство гаража должна включать:

• перечень и объёмы работ;
• количество и стоимость материалов;
• транспортные расходы;
• накладные расходы;
• суммарную стоимость работ и материалов.

Строение представляет собой каркас из профилированной трубы, обшитый листами профнастила. Для устройства каркаса используют трубы:

• 60х40 мм;
• 60х20 мм;
• 40х20 мм;
• 20х20 мм.

Выбор сечения зависит от размеров строения. Чем оно больше, тем более крупное сечение труб выбирают. Стандартное расстояние между вертикальными стойками – 100-120 см. Или же используют трубы меньшего сечения и одновременно сокращают расстояние между стойками каркаса до 50-60 см.

Пример сметы на строительство гаража 4,5х3,5 м

Материалы	Параметры (мм)	Количество	Цена
Профильная труба для монтажа каркаса	60х20	70 м	190 руб/м
Профильная труба для монтажа рёбер жесткости	40х20	50 м	124 руб/м
Профнастил С-15	Толщина 0,7 мм, размеры листа 1200х1150	23 шт	210 руб/м2
Цемент М400	50 кг	4 шт	196 руб
Песок	1,5 м3	450 руб/м3

Общий вес конструкции зависит от массы каждого материала и составляет не менее 800 кг.

Для того чтобы рассчитать вес постройки по своему проекту, ориентируются на следующие показатели:

• 1 м2 металла толщиной 1 мм весит 7,8 кг;
• 1 м2 металла толщиной 2 мм – около 17 кг;
• 1 погонный метр профильной трубы 20х20 мм – 1,225 кг;
• трубы 20х40 мм – 1,4-1,6 кг;
• трубы 60х20 мм с толщиной стенки 2 мм – 3,020 кг;
• трубы 60х40 с толщиной стенки 2 мм – 3,1 кг.

Перекрытие гаража

Стоимость шлакоблоков для возведения стен составляет лишь 1/3 затрат. Материальные вложения понадобятся и для обустройства кровли, фундамента, ворот, отделки и пр. Но все же здание из блоков обойдется дешевле, чем из любого другого материала.

Для перекрытия крыши используются двутавровые металлические балки, которые укладывают поперек строения через каждые 80 см. Их длина должна быть на 25 см больше общей ширины гаража. В местах их опирания на стены шлакоблоки необходимо обязательно заменить на более прочные блоки из бетона.

Устройство кровли гаража

По низу балок крепятся толстые прочные доски. Их толщина должна составлять 4-5 см. Их гидроизолируют рубероидом с небольшим 10-сантиметровым заходом на стены.

Для защиты фундамента от дождя и тающего снега по краям крыши следует прикрепить козырьки длиной 4 см. Утеплить крышу можно шлаком, который засыпается поверх рубероида, пенопластом или минватой. Их защищают от влаги с помощью слоя 30-миллиметровой цементной стяжки. В дальнейшем ее обрабатывают битумом, а затем закрывают рубероидом с нахлестом листов 10-15 см. Закрыть им необходимо и козырьки.

Для кровли гаража можно использовать любой материал: от шифера, металлопрофиля до черепицы. Необходимо, чтобы она выступала за пределы стен на 20 см. Тогда во время дождя или таяния снега влага не будет стекать по стенам.

При сооружении односкатной крыши стены должны иметь уклон – на каждый метр длины он должен составлять около 50 мм.

Канализация в частном доме своими руками – быстро и без проблем. Описание устройства, какие бывают виды и схемы (20 Фото & Видео) +Отзывы

Преимущества и недостатки профилированных листов в гаражном строительстве

Владельцам собственных домов, приусадебных участков в этом плане, несомненно, повезло больше. У них есть возможность соорудить гараж согласно своим размерам и предпочтениям.

Виды профилированного листа.

Для строительства гаражей, небольших помещений, профнастил считается наиболее удобным материалом, обладающим рядом преимуществ:

1. Скорость монтажа. Если на возведение гаража деется немного времени, то профнастил – идеальное сырье.
2. Простота. Монтаж проводится просто с помощью стандартных инструментов и крепежных пар.
3. Себестоимость. Профнастил один из самых дешевых материалов. Даже с учетом найма рабочих в итоге смета на стройку окажется в разы меньше, чем на капитальные строения.
4. Долговечность. Если покрыть конструкцию качественным антикоррозийным средством и хорошей краской, то она прослужит долгие годы, а внукам придется потом просто перекрасить ее в более модный по тому времени цвет.
5. Нагрузка на основание. Она намного меньше, чем у капитальных строений, поэтому в массивном основании потребность отпадает.
6. Мобильность. Такой гараж демонтируется точно так же легко, как и собирается. Его возможно перенести на любое другое удобное место.
7. Пожарная безопасность и морозоустойчивость. Профнастил не горит и не способствует передаче открытого огня, не деформируется при низких температурах.
8. Расцветка. Возможно, это и не самый благородный кровельный материал в мире, но благодаря дизайнерам он приобрел ряд поклонников именно благодаря нескончаемой палитре красок, в которые он окрашен.

Данный материал в строительстве считается очень легким и зачастую используется в больших городах там, где есть запрет на капитальное строительство.

Но он тоже имеет ряд недостатков:

1. Деформации. Достаточно сильного удара и на поверхности образуется вмятина, которую невозможно исправить. Но заменить поврежденный лист на новый вполне реально.
2. Теплопроводность. Она остается у профнастила на достаточно низком уровне, зимой в нем такая же температура, как и на улице. Но неплохим выходом из этой ситуации является утепление стен изнутри.
3. Установка внутреннего убранства. На стены из металлического листа невозможно повесить тяжелые полки либо конструкции, поскольку они способны прогибать металл.
4. Транспортировка. Если в строительстве используются крупногабаритные листы, что случается довольно часто, то их невозможно транспортировать своими силами. Необходимо заказывать специальный транспорт, что несколько повышает стоимость стройки.
5. Эффект пустой бочки. Металл, особенно без утепления, резонирует на ветру, и находиться в такие моменты внутри, мягко говоря, некомфортно.

Из вышесказанного можно сделать вывод, что профнаслил является не таким уже и плохим материалом некапитальных построек. Он достаточно конкурентоспособен с другими расходниками, а его недостатки легко устранить и превратить в достоинства.

Гараж из металлопрофиля – формирование каркаса

Когда фундамент набрал прочность, можно приступать к монтажу каркаса гаража из металлопрофиля. Для этого понадобится металлические уголки в 2 мм. Начинать необходимо с укладки по периметру фундамента. Привариваются эти уголки к анкерам точечной сваркой. После создания нижнего каркаса, приступайте к установке стоек углом наружу. Советуем их устанавливать каждые 2 метра по периметру гаража из металлопрофиля. Начинать всегда нужно с угла сооружения.

Стойки привариваются к анкерам и нижнему горизонтальному каркасу. После этих работ начинайте формировать верхний каркас. По завершению дополнительно понадобится на высоте 125–150 см создать горизонтальный пояс, который необходимо приварить. Это даст большей прочности конструкции. Когда основной каркас гаража из металлопрофиля сконструирован, приступаем к монтажу стропил крыши. Для этого необходимо предварительно нарезать уголки и приварить их к стойкам. Чтобы укрепить стропила, к ним понадобится приварить горизонтальные металлические рейки.

После всех этих мероприятий можно сказать, что каркас для гаража из металлопрофиля сформирован. Теперь приступайте к обшивке стен. Это можно сделать двумя путями. Первый – приваривание 2-мм листов металла к каркасу. Производить это необходимо, размещая листы впритык. Второй вариант – крепление профнастила саморезами по металлу. Профнастил рекомендуем устанавливать вертикально. Начинать крепить его необходимо нижней волной к крайней стойке. Листы надо размещать внахлест. Это поспособствует лучшему стоку воды.

Листы профнастила нарезать под определенные размеры лучше в заводских условиях. Это снизит трудозатраты и повысит долговечность самого материала. Связано это с тем, что на заводе все срезы покрываются цинковым слоем, и производится покраска полимерной краской. Помимо обшивки стен, при помощи профнастила можно покрыть и крышу.

Металлопрофиль для гаража

Другое название металлопрофиля — профнастил. Он представляет собой тонкие стальные листы, покрытые защитным полимерным слоем или оцинкованные. Методом прокатки листам придают различный профиль.

Плюсы и минусы материала (таблица)

Преимущества Недостатки Из профнастила можно создавать лёгкие сооружения. Соответственно, сокращаются расходы на фундамент. Металлопрофиль холодный

Стены из него нужно обязательно утеплять. Технология строительства из металлопрофиля позволяет быстро соорудить гараж

Особое внимание нужно обратить креплению листов к каркасу, чтобы гараж был защищён от проникновения злоумышленников. Простота монтажа.Доступная стоимость.Красивый внешний вид

Гараж из металлопрофиля лучше строить на собственном участке в умеренном климате. Если вы решите соорудить его в холодных регионах, вам потребуется солидное утепление.

Как правильно выбрать профнастил?

Оцинкованная рулонная сталь, которая проходит через несколько слоев покрытия, в том числе лакокрасочного, называется профнастилом. К потребителю этот материал поступает в виде рифлёных листов. Существуют несколько видов профнастила, для строительства гаража могут быть использованы три из них.

Итак,

• Н. Эта буква в маркировке профнастила обозначает несущую способность материала. Толщина такого материала самая большая. При этом он имеет высокую волну гофры и бороздки, которые придают ему повышенную жесткость
• НС. Несуще–стеновой профнастил, который имеет среднюю по высоте гофру и такую же, среднюю, толщину листов
• С. Это стеновой профнастил. Его применение оправдано для обшивки готовых стен. Возможно, под профнастилом размещение слоя утеплителя

Естественно, что самый крепкий профнастил для гаража с маркировкой Н. Поэтому, если стены строятся с нуля (не обшивка гаража профнастилом), стоит выбирать именно его.

Например, Н – 75 имеет такие параметры:

• Толщина листа минимум 0,7 миллиметров – максимум 1,0 миллиметр
• Нагрузка, которую может выдержать 1 м2 листа — от 9 килограммов 200 граммов до 12 килограммов
• Высота волны – 75 миллиметров

Понятно, что, чем выше высота волны, тем априори материал крепче, но важно также и то, чем он покрыт. Это может быть просто цинк, а также полиэстер, ПВХ или ПВДХ. Профнастил покрытый ПВДХ стоит дороже других, но он признан самым долговечным

Профнастил покрытый ПВДХ стоит дороже других, но он признан самым долговечным.

Выше сказано, что для гаража следует использовать профнастил с маркировкой «Н». Но если у Вас уже есть готовый гараж и Вы хотите его обшить этим материалом, то можно воспользоваться профнастилом с маркировкой «С». Цена профнастила С20 составляет 197 рублей за погонный метр.

Это интересно: Проекты небольших двухэтажных домов: изучаем по пунктам

Металлический гараж своими руками. Рекомендации и инструкция по сборке

Металлический гараж собирается в несколько этапов. При этом укладка фундамента в данном случае требуется не всегда. Для подобных сооружений, выполненных из легких материалов, достаточно разровнять и уплотнить грунт.

Собираем каркас разборного гаража

Перед началом работ рекомендуется разложить трубы на участке в соответствии с чертежом. Это поможет проверить комплектность и, при необходимости, докупить недостающие комплектующие, пока монтаж не начался.

Каркас возводится по следующему алгоритму:

1. С помощью сварки или болтов (6х60 миллиметров) соединяются трубы, которые составляют стену. Крепежные элементы стягиваются не до конца.
2. По центру стеновой конструкции закрепляется перемычка, которая укрепляет трубы.
3. Боковины скрепляются между собой горизонтальной перемычкой.
4. Проверяются все углы конструкции и, при необходимости, выравниваются.

По окончании работ болты, скрепляющие трубы, затягиваются до упора. В углах конструкции рекомендуется установить металлические треугольники, которые повысят общую жесткость каркаса.

Варианты обшивки

Порядок монтажа обшивки зависит от того, какой типа материала используется. Если для формирования стен закуплен профнастил, то листы последнего рекомендуется устанавливать внахлест, закрепляя конструкцию саморезами. При желании в данной ситуации можно использовать болты. В этом случае потребуется сначала просверлить в металле отверстия, в которые затем вставляются крепежные элементы. Далее изнутри гаража на болты накручиваются гайки.

Кровля

Чтобы сделать каркас крыши, потребуется:

• сварить из труб несколько треугольных конструкций, основа которых равна длине передней и задней стен гаража;
• приварить по центру таких конструкций металлическую трубу;
• установить готовые фермы на крышу с шагом 50-80 миллиметров.

При монтаже крыши следует укладывать кровельный материал так, чтобы тот выходил за пределы конструкции на 150-200 миллиметров. В ином случае по окончании работ придется закрепить на гараже водосточные желоба, чтобы избежать подтопления внутреннего помещения.

Устройство фундамента

Под разборные гаражи укладывают только ленточный фундамент. Данная конструкция не требует больших денежных и временных затрат. Ленточный фундамент заливается вдоль периметра будущего гаража.

Также конструкцию можно установить на бетонную плиту. В этом случае укладка фундамента не потребуется.

Установка ворот

Если работы ведутся своими руками, то рекомендуется устанавливать распашные ворота. Такой вариант считается более простым. Ворота монтируются по следующему алгоритму:

1. Из труб сваривается каркас двух дверей.
2. По центру этот каркас усиливается металлическими профилями, проложенными из угла в угол.
3. На каркас дверей нашиваются металлические панели.
4. На боковые стойки привариваются (навешиваются) петли.

После установки дверей необходимо вырезать отверстия под два замка, один из которых будет закрывать доступ до главного запорного механизма.

Особенности утепления

В качестве утеплителя стен и потолка в металлических постройках используют минеральную вату или пенопласт. Оба материала, при необходимости, можно демонтировать. Если устанавливается капитальная конструкция, то рекомендуется в качестве утеплителя использовать напыляемую пену. Такой материал обеспечивает лучшую теплоизоляцию помещения, закрывая мелкие щели.

Обустройство вентиляции

Для удаления выхлопных газов и конденсата внутри строения необходимо обустроить вентиляцию. Для этого в верхней части стены вырезается отверстие, в которое вставляется и фиксируется посредством монтажной пены труба. Некоторые автовладельцы под крышей монтируют компактное окно, вставляя в проем вентилятор.

Завершающая отделка строения

По окончании возведения сборного гаража можно приступать к финишной отделке. Под этим понимается покраска внешних стен для защиты от влаги и негативного воздействия солнечного излучения. Если гараж будет использоваться на постоянной основе, внутри можно установить полки и другие полезные конструкции. Также рекомендуется окрасить или отделать внутренние стены подходящим материалом.

Изготовление

Крепление обшивки к каркасу

Размеры гаража для хранения одного автомобиля составляют 3,3 на 5,5 (или 6) метров. При этом, если вы планируете провести утепление (например, минеральной ватой), каждый из указанных размеров стоит увеличить сантиметров на 15-20.

Каркас можно сварить из металлического уголка большого сечения – это позволит сделать конструкцию жесткой и прочной. Все работы выполняются сразу по месту установки.

Процесс сборки каркаса состоит из следующих этапов:

1. Первой сваривается нижняя рама (не забудьте приварить ее к выступающим из бетона стержням по углам конструкции так, чтобы выпуски арматуры оказались внутри конструкции).
2. Затем привариваются вертикальные угловые стойки.
3. В передней части устанавливаются и закрепляются две боковых стойки для ворот.
4. Все зафиксированные стойки в верхней части соединяются между собой верхней рамой.
5. После этого необходимо выполнить несущие элементы крыши, при этом:

• при односкатной крыше стойки фасадной стороны должны быть выше других (уклон кровли будет к задней стенке);
• при двускатной крыше придется также сварить треугольные стропильные конструкции и приварить их к верхней раме.

Промежуточные стойки вдоль всех стен привариваются с равным шагом для усиления прочности и жесткости всей конструкции. При этом шаг стойки зависит от ширины металлического листа, который будет к ней привариваться в качестве части стены.

Создание каркаса

К готовому каркасу приваривается или прикрепляется с помощью болтов и гаек внешняя обшивка. Ее можно выполнять из штампованных листов оцинкованной или неоцинкованной стали, а также из профнастила. Во всех случаях толщина металла должна быть не менее 1,2 мм.

На кровле листы начинают крепить от свесов к коньку, соблюдая нахлест верхних листов на нижние в 15 см.
