Фундамент для гаража из пеноблоков

Строительство смотровой ямы

Когда мы строим гараж из пеноблоков для хранения в нем автомобиля, очень желательно оборудовать смотровую яму. Тогда будет гораздо удобнее обеспечивать уход за транспортным средством. Если принято решение оборудовать в гараже смотровую яму, рассчитайте предварительно ее габариты. Обычно глубина ямы составляет 180–200 см, ширина — около 1 м.

Порядок изготовления смотровой ямы:

• Выкапывается яма на глубину и ширину, превышающие расчетные на 20–40 см.
• Дно ямы засыпается щебнем и бетонируется.
• Стенки обкладываются кирпичом или бетонируются. Во втором случае устанавливается опалубка.
• Сверху слоя кирпича или бетона устанавливается металлический каркас из уголков с шириной стенки 6 см. Он должен быть залит бетоном.
• Когда раствор застынет, внутри уголкового каркаса укладываются доски толщиной не менее 4 см. Они являются страховкой, предотвращающей случайное падение автомобиля в яму.

Если, помимо смотровой ямы, необходимо построить и подвал, то смотровая яма оборудуется ступеньками, по которым можно будет спускаться в подвал. В этом случае, в центре ямы делается ровная площадка, предназначенная для обслуживания автомобиля.

Какие виды фундаментов подойдут для гаража из пеноблоков

Вот такая симпатичная конструкция должна получиться у вас по окончании строительства

Пеноблок – лёгкий строительный материал, вес которого напрямую зависит от плотности. Для возведения стен гаража преимущественно используют конструкционно-теплоизоляционные блоки плотностью 600-800 кг/м3 размером 200х300х600 мм. Такой строительный камень весит 19-22 кг, а 1 м3 блоков – в пределах 460 кг.

Тем самым на фундамент будет оказана небольшая весовая нагрузка и основания с высокой несущей способностью не требуется. Для строительства гаража из пеноблоков подойдут следующие виды фундаментов:

• мелкозаглубленный ленточный (МЗЛ);
• плитный (если в гараже будет находиться тяжелая крупногабаритная техника);
• винтовой;
• свайный.

При выборе типа основания, помимо весовой нагрузки строения, учитывают ещё несколько параметров:

• тип грунта;
• точку промерзания грунта (ТПГ);
• уровень грунтовых вод (УГВ).

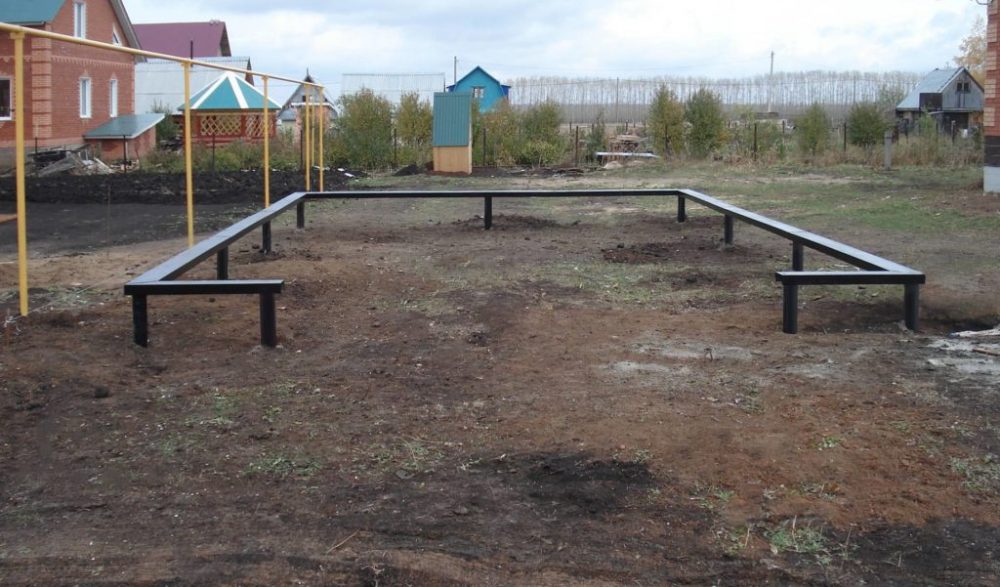

Фундамент на винтовых сваях

С установкой такого фундамента можно справиться и без спецоборудования

На подвижных почвах с преобладанием песка или супеси оптимально возводить фундамент на винтовых сваях. Эти опоры погружают ниже ТПГ на 20-30 см, благодаря чему свая прочно держится в грунте и не реагирует на его естественные или сезонные (периоды замерзания-оттаивания) подвижки.

Для монтажа фундамента на винтовых сваях не обязательна помощь дорогостоящей техники: ямобура, сваевёрта, специализированных установок. Умельцами давно разработана технология установки металлических опор своими руками. Для этой цели используют лом или металлическую трубу, которые заводят в технологические отверстия под оголовком. Вкручивают сваю усилиями нескольких человек. Количество опор высчитывают, исходя из требования: расстояние между ними должно быть не более 3-х метров.

Преимущества фундамента на винтовых сваях для гаража из пеноблока:

1. Отсутствие трудозатратных и длительных по времени земляных работ.
2. Скорость монтажа.
3. Возможность монтажа при высоком УГВ.
4. Проветриваемость нижнего перекрытия.
5. Возможность установки на сваи пустотной ЖБИ плиты, что оптимально для гаража с легковой машиной). В этом случае расстояние между опорами сокращают до 2-х м.

Недостатки:

1. Необходимость устройства пандуса для заезда в гараж, так как строение будет приподнято над уровнем грунта.
2. При отсутствии возможности монтажа ЖБИ плиты нижнее перекрытие делают деревянным, что чревато другими недостатками и сложностями эксплуатации.

Свайный

Свайный во многом схож с фундаментом на винтовых сваях

Свайный фундамент обладает теми же плюсами и минусами, что и винтовой. Различие заключается лишь в материале, из которого изготовлены опоры, и способе их монтажа.

Для устройства свайного фундамента могут быть использованы:

• узкие и длинные ЖБИ блоки;
• металлические или асбестоцементные трубы с залитым в них бетоном;
• столбы, обственноручно изготовленные с помощью опалубки и бетона.

Опоры погружают в грунт ниже ТПГ на 20-30 см. Фиксируют в вертикальном положении с помощью забутовки и бетонирования.

Плитный

Если планируете держать в гараже грузовую технику, советуем остановить выбор на плитном фундаменте

Плитный фундамент для гаража из пеноблоков можно устраивать в двух случаях:

• если в строении будет находиться грузовая техника;
• если на участке строительства пучинистый грунт и в регионе суровые климатические условия.

В первом случае плиту заглубляют по аналогии с МЗЛ: на 30-40 см. Во втором – устраивают УШП (утепленную шведскую плиту), которая одновременно является «плавающим» фундаментом, компенсирующим все подвижки грунта.

Утепление необходимо для создания благоприятных условий эксплуатации гаража и его долговечности в условиях холодного климата. Нередко такое решение принимают при строительстве гаража рядом с домом, так как наличие УШП сокращает теплопотери.

Это интересно: Мелкозаглубленный столбчатый фундамент своими руками: рассмотрим развернуто

Армирование подложки фундамента

Армирование подложки фундамента независимо от его типа является непременным атрибутом его формирования. Без него невозможно обеспечить прочность и устойчивость всего строения

Необходимо принимать во внимание подвижность грунта в результате атмосферных явлений, суточных и сезонных перепадов температур, технологических воздействий (близость железнодорожных и автомобильных магистралей, создающих вибрационные эффекты), устройства гаража в непосредственной близости от недавно построенного капитального объекта, дающего усадку. Чем больше вес гаражного объекта, тем больше должен быть диаметр арматуры

При армировании монолитного фундамента объемный армирующий каркас собирается сразу же после установки опалубки под фундамент. Он монтируется на дне траншеи на расстоянии от 5 до 10 см от опалубки. Армирование производится по всему периметру фундамента. Для гаражей из пеноблоков оптимальным является диаметр прутьев не менее 10 мм. Между собой они связываются специальной проволокой.

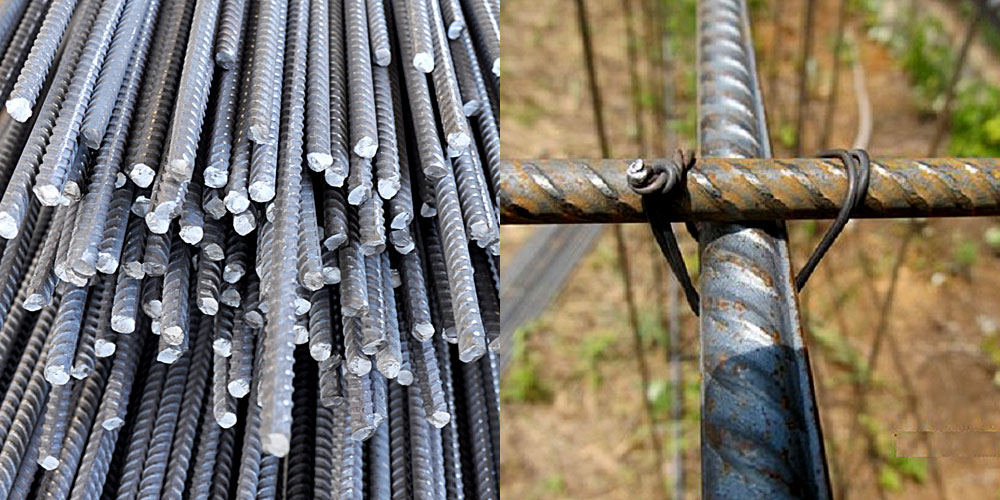

Армирование прутьями 10 мм

Сварка применяется только для мощных фундаментов под капитальное строительство, где используется армирующие изделия большого диаметра. При пенобетонном гаражном сооружение арматура слишком тонка и сварка может нарушить ее структуру. Путем армирования создается каркас из вертикальных и горизонтальных стержней, который объединяет фундамент в единую монолитную конструкцию. Она заливается бетоном высшего качества. Обязательно предусматривается инфраструктура для прокладки кабелей, труб, вентиляционных отверстий, а также гидроизоляции и теплоизоляции фундамента.

Армирование ленточных фундаментов производится таким же образом

Оно особенно важно, поскольку ленточные фундаменты имеют меньшую прочность на разрыв. Армирующая клетка сплетается аналогичным способом, что и для монолитного фундамента

Толщина прутьев варьируется от 6 до 8 мм. Минимальное количество стержней в каркасе – по 2 горизонтальных и вертикальных. Вертикальная арматура предназначена для укрепления фундамента на срез. Без армирования ленточный фундамент будет подвержен растрескиванию и разрушению. Каких-либо ограничений по количеству прутьев и стержней нет. Чем их больше, тем лучше. Все зависит от финансовых возможностей владельца гаража.

Свайный фундамент также должен быть армирован, независимо от нагрузки, испытываемой отдельными его элементами. Каркас создается из ребристой арматуры, которая обвязываются тонкими прутьями. Проблемными местами являются узловые соединения ростверка и свай. Часто используется круговая арматура, которая крепится к сваям и каркасу ростверка.

    Гараж

Классификация блоков по форме и размеру

Классификация газобетона основана на форме и толщине (в миллиметрах):

• прямая – толщина 200/300;
• с ручками для захвата, боковыми пазами – 375/400;
• с ручками – 300/375/400;
• с боковыми пазами – 300/375/400;
• для перегородок – 150/100;
• U-образная – 200/300/400.

Общими для всех марок газобетона являются длина и высота: 625 и 250 миллиметров соответственно. Исключение составляют одна из разновидностей прямых блоков с высотой 300 миллиметров и U-образные, для перемычек монолитных поясов, имеющих длину 500 миллиметров.

Газобетон отличается от газосиликата по составу и технологии изготовления. Газосиликат изготавливают автоклавным способом из песка и извести.

Какие виды фундаментов подойдут для гаража из пеноблоков

Вот такая симпатичная конструкция должна получиться у вас по окончании строительства

Пеноблок – лёгкий строительный материал, вес которого напрямую зависит от плотности. Для возведения стен гаража преимущественно используют конструкционно-теплоизоляционные блоки плотностью 600-800 кг/м3 размером 200х300х600 мм. Такой строительный камень весит 19-22 кг, а 1 м3 блоков – в пределах 460 кг.

Тем самым на фундамент будет оказана небольшая весовая нагрузка и основания с высокой несущей способностью не требуется. Для строительства гаража из пеноблоков подойдут следующие виды фундаментов:

• мелкозаглубленный ленточный (МЗЛ);
• плитный (если в гараже будет находиться тяжелая крупногабаритная техника);
• винтовой;
• свайный.

При выборе типа основания, помимо весовой нагрузки строения, учитывают ещё несколько параметров:

• тип грунта;
• точку промерзания грунта (ТПГ);
• уровень грунтовых вод (УГВ).

Фундамент на винтовых сваях

С установкой такого фундамента можно справиться и без спецоборудования

На подвижных почвах с преобладанием песка или супеси оптимально возводить фундамент на винтовых сваях. Эти опоры погружают ниже ТПГ на 20-30 см, благодаря чему свая прочно держится в грунте и не реагирует на его естественные или сезонные (периоды замерзания-оттаивания) подвижки.

Для монтажа фундамента на винтовых сваях не обязательна помощь дорогостоящей техники: ямобура, сваевёрта, специализированных установок. Умельцами давно разработана технология установки металлических опор своими руками. Для этой цели используют лом или металлическую трубу, которые заводят в технологические отверстия под оголовком. Вкручивают сваю усилиями нескольких человек. Количество опор высчитывают, исходя из требования: расстояние между ними должно быть не более 3-х метров.

Преимущества фундамента на винтовых сваях для гаража из пеноблока:

1. Отсутствие трудозатратных и длительных по времени земляных работ.
2. Скорость монтажа.
3. Возможность монтажа при высоком УГВ.
4. Проветриваемость нижнего перекрытия.
5. Возможность установки на сваи пустотной ЖБИ плиты, что оптимально для гаража с легковой машиной). В этом случае расстояние между опорами сокращают до 2-х м.

Недостатки:

1. Необходимость устройства пандуса для заезда в гараж, так как строение будет приподнято над уровнем грунта.
2. При отсутствии возможности монтажа ЖБИ плиты нижнее перекрытие делают деревянным, что чревато другими недостатками и сложностями эксплуатации.

Свайный

Свайный во многом схож с фундаментом на винтовых сваях

Свайный фундамент обладает теми же плюсами и минусами, что и винтовой. Различие заключается лишь в материале, из которого изготовлены опоры, и способе их монтажа.

Для устройства свайного фундамента могут быть использованы:

• узкие и длинные ЖБИ блоки;
• металлические или асбестоцементные трубы с залитым в них бетоном;
• столбы, обственноручно изготовленные с помощью опалубки и бетона.

Опоры погружают в грунт ниже ТПГ на 20-30 см. Фиксируют в вертикальном положении с помощью забутовки и бетонирования.

Плитный

Если планируете держать в гараже грузовую технику, советуем остановить выбор на плитном фундаменте

Плитный фундамент для гаража из пеноблоков можно устраивать в двух случаях:

• если в строении будет находиться грузовая техника;
• если на участке строительства пучинистый грунт и в регионе суровые климатические условия.

В первом случае плиту заглубляют по аналогии с МЗЛ: на 30-40 см. Во втором – устраивают УШП (утепленную шведскую плиту), которая одновременно является «плавающим» фундаментом, компенсирующим все подвижки грунта.

Утепление необходимо для создания благоприятных условий эксплуатации гаража и его долговечности в условиях холодного климата. Нередко такое решение принимают при строительстве гаража рядом с домом, так как наличие УШП сокращает теплопотери.

Это интересно: Как убрать запах из холодильника

Виды блоков для строительства фундамента

Для возведения фундаментов используют блоки из следующих материалов:

• монолитный бетон (допускается введение армировки);
• вспененный бетон;
• газосиликатные блоки;
• бетон с наполнителем из шлака;
• керамзитобетон;
• арболит;
• пористая керамика.

Бетонные блоки

Железобетонные элементы изготавливаются по технологиям литья или прессования, что позволяет удалить из тела газовые пузыри. Встречаются элементы без армирования, отличающиеся меньшим весом и сниженной прочностью. Для обустройства подушек используются специальные блоки, имеющие трапециевидное сечение. За счет увеличения площади контакта с грунтом происходит снижение удельного давления на почву.

Бетонные элементы имеют массу до 2000 кг, для монтажа используются стационарные краны или мобильные установки на шасси грузового автомобиля.

Пенобетонные блоки

Пенобетон, имеющий пористую структуру, отличается хорошей термоизоляцией и малым весом. Для производства деталей применяется бетон с добавками, позволяющими насытить материал пузырьками воздуха. Прямоугольные элементы имеют низкую твердость, что позволяет нарезать пеноблок на элементы разного размера. По мере испарения влаги материал набирает прочность, по которой он уступает монолитным изделиям. Пенобетон используется при устройстве легких фундаментов.

Газосиликатные блоки

Газосиликатные элементы получается из бетона, в который введены соединения алюминия, кварцевого песка и извести. В результате химических реакций образуется газ, который насыщает материал. Из-за повышенной гигроскопичности остаточной извести требуется защита поверхности от воздействия влаги. Элементы формуются в автоклавах (например, для изготовления «новоблока» материал нагревается до 195°С при давлении 12 бар). Газобетон обладает большой прочностью, что позволяет применять материал для фундаментов жилых домов.

Шлакоблоки

Шлакоблок изготовлен из смеси цементного раствора со шлаком, что обуславливает шероховатую поверхность деталей. Технология производства не требует использования специальной оснастки, но полученные элементы имеют низкую механическую прочность. Используемая строительная смесь отличается большим удельным весом, поэтому выпускаются пустотелые блоки (с прямоугольными каналами). Пригодны для фундаментов хозяйственных или вспомогательных построек с низкой нагрузкой от стен.

Керамзитобетонные блоки

В качестве наполнителя используется керамзит, что позволяет снизить удельную массу раствора и повысить устойчивость к воздействию влаги. Керамзитобетонный блок имеет пустоты для снижения веса и повышения термоизоляции, отличается невысокой ценой из-за простой технологии производства. Возможно самостоятельное изготовление элементов с необходимыми габаритами. Применяются при возведении стен и оснований, но следует учитывать низкую прочность и шероховатую поверхность деталей.

Арболитовые блоки

Арболитовые, или деревобетонные, элементы изготовлены из смеси песка и крупной древесной стружки. Отличаются малым весом и хорошей термоизоляцией, но активно впитывают влагу из воздуха. При обустройстве стен необходимо предусмотреть защиту от воздействия воды, для изготовления оснований не применяется.

Поризованные керамические блоки

Керамические блоки имеют высокое качество изготовления, не подвержены воздействию воды и обеспечивают термоизоляцию. Для соединения на торцевых кромках предусмотрены шип и выемка. Недостатком является высокая стоимость, ограничивающая распространение материала.

Выбор материала

При подборе материала учитываются следующие факторы:

1. Смесь цемента с керамзитом или шлаком имеет большой вес и удерживает тепло в помещении. Но из-за кустарных условий производства готовые изделия имеют разные габариты и разрушаются при механическом воздействии. Пригодны для обустройства ленточных или столбчатых оснований.
2. Вспененный бетон (естественным путем или при помощи реагентов) разрушается под воздействием влаги. Изделия из него могут использоваться для строительства фундамента только при условии обустройства гидроизоляции.
3. Бетон отличается низкой термоизоляцией, но из-за прочности используется для обустройства фундаментов различных конфигураций.
4. Детали из арболита деформируются под нагрузкой и впитывают влагу из грунта и воздуха, не рекомендуются для изготовления оснований. Керамика применяется редко из-за высокой стоимости.

Проектирование и расчёт размеров

Чтобы правильно сделать фундамент, его сначала нужно спроектировать и провести определённые расчёты по распределению нагрузки на грунт, где будет стоять сооружение. К этому этапу нужно подойти ответственно и со всей строгостью. В противном случае он может начать деформироваться и это приведёт к дополнительным финансовым вложениям для его ремонта как минимум и разрушению постройки как максимум. Для правильного возведения основания нужно пройти учитывать следующие правила:

Проектирование фундамента под гараж

Узнайте на каком уровне пролегают грунтовые воды

Фундамент должен плотно упираться в грунт, и воды не должны делать его плавающим. Изучите структуру грунта, на котором будет строиться гараж. Сделайте чертежи с указанием всех габаритов фундамента и постройки. Заранее приобретите все необходимые материалы и инструменты, хорошо продумайте, из какого именно сырья будет сделана основа

Когда будете проводить расчёты, возьмите во внимание массу фундамента и его конструктивные особенности. Произведите расчёт технических параметров фундаментальных частей, например, диаметра арматурных прутов и расстояние, на котором они будут располагаться, на какой глубине будет расположен фундамент и какова будет его толщина и т

д

Все эти действия значительно упростят вам дальнейшую работу. Не забывайте про гидроизоляцию, которая значительно увеличивает срок службы основания. Глубина промерзания грунта тоже должна быть учтена. Фундамент должен быть заглублён ниже этого уровня.

Идеальный грунт — это тот, что не вспучивается, не сжимается, не оползает, имеет высокую прочность и не проседает. Но на практике встретить такую почву практически невозможно. Поэтому строители придумали небольшую уловку, чтоб сделать основание более надёжным. Хорошо утрамбованная пещано-щебневая подушка помогает справиться со всеми этими недостатками грунта.

Чтобы постройка получилась долговечной и устойчивой старайтесь не допускать ошибки в расчётах.

Таблица: типы грунта

Наименование	Описание
Слабый грунт	Пылевая и мелкопесчаная почва, суглинка и супесь. Раздвигаются и меняют местоположение под тяжёлыми нагрузками. Такую почву необходимо дополнительно уплотнять. Делается это в выкопанном заглублении под основание при помощи виброплит или хорошей утрамбовки. На этой почве можно возводить любой фундамент.
Средняя и гравелистая почва	На такой почве строят не слишком тяжёлые сооружения. Их не нужно дополнительно трамбовать. Подходят для строительства любого типа фундамента.
Обломочная и скальная почва	Относятся к самым прочным грунтам. Не смещаются, не размываются, не подвергаются пучению от низких температур. Хорошая несущая способность этих почв способна выдерживать тяжеловесные конструкции.
Глиняная почва	Этот вид почв относят к самым проблемным для строительства. Главный недостаток — пучинистость. Это происходит потому, что влага, попадающая в такую почву, в ней практически и остаётся. С наступлением морозов, вода превращается в лёд и расширяется. Это давит на основание, причём с огромной силой. Деформации его неизбежны. Чтобы уменьшить давление можно уложить фундамент ниже уровня промерзания. Но это не избавляет от проблемы полностью. Конечно, есть ещё варианты утепления и строительства дренажной системы. Но это всё сильно усложняет работу.

Выталкивание фундамента из грунта

Как рассчитать глубину и ширину фундамента

Для большинства гаражей подходит небольшой фундамент. Если вы не собираетесь делать его двухэтажным, то дополнительное укрепление основания не требуется. Максимально в почву он должен уходить на один метр. Этого вполне достаточно. Классическая ширина основания — 400–600 миллиметров. Если для возведения стен будут использованы такие материалы, как сэндвич панели, металлопрофиль или профнастил, то такую ширину можно оставить. Если стены будут из бруса, газо- или пеноблоков, то ширина фундамента добавляется до размера выбранного материала.

Тяжёлые материалы, как кирпич, шлакоблок, бетонные и железобетонные плиты предусматривают расширение фундамент то 1500 сантиметров для надёжности.

Если уровень грунтовых вод высокий, то стоит задуматься над неглубоким вариантом основания. А следовательно, материал возведения стен не должен быть тяжёлым, чтобы основа выдерживала его.
