Укрощение строптивых ворот, или как упор-фиксатор заставит их слушаться вас, а не ветра

Особенности механизма

Главным предназначением упоров является удержание ворот открытыми.

Необходимость наличия конструкции определяется индивидуально

Если устройство работает исправно, даже сильный ветер не сможет закрыть ворота.

Изделие включает в себя:

• пружинку;
• специальную скобу (она оснащена отверстиями, которые предназначаются для прикрепления к створке посредством саморезов);
• штыри.

Их главный недостаток – непрезентабельный внешний вид. Функционируют они не только не хуже, но в некоторых случаях –даже лучше специально изготовленных изделий.

«Самоделы» способны выдерживать серьезную нагрузку. Также у владельца есть возможность их крепления к рамам, изготовленным из высококачественного металла.

Дуракаваляние

Слабое место большинства просьб — в деликатности формулировок. Хотя женщинам кажется, что это проявление хитрости: сказать сейчас бы чаю» вместо поставь чайник». Однако умный мужчина, услышав такое, тут же с садистским удовольствием делает вид, что не понимает намеков. «На Бали сейчас хорошо, наверное». — «Не знаю, сейчас посмотрю погоду на „Яндексе“. Да, там плюс 26». Пауза. «Милый, знаешь, где у нас лежат щипцы для завивки?» — «Знаю. На шкафу в ванной, откуда ты только что пришла». Пауза,продолжаем сидеть. «Ты мог бы почистить картошку?» — «Ну да, я же в армии это делал,правда, с тех пор лет 15 прошло». Пауза, смотрим непонимающе.

Как распознать: к «идиотничанию» мужчина обычно прибегает в минуту увлеченности и лени. В сущности,нам несложно сходить в ванную за щипцами, если мы видим, что любимая уже устроилась на диване и надела на пальцы ног распорки для педикюра. Но если в момент просьбы-намека мужчина увлечен чем-то по‑настоящему важным, например, проходит третий круг трассы Rainbow Road в Mario Kart, то ему проще свалять дурака. Зачем? Чтобы ты попросила еще раз, повысила тон, изменила формулировку — в общем, проявила агрессию. И в итоге почувствовала вину за это.

Как бороться: всегда формулируй просьбы четко. Здесь побеждает тот, кто первым заставит партнера выглядеть злодеем. Если ты прямо сказала поставь чайник» или хочу на Бали», а мужчина заартачился — значит, злодей он. Что и требовалось.

Распашные ворота. Конструкция и особенности

Распашные ворота могут использоваться практически на любых объектах, в зданиях и сооружениях. Единственным ограничением является наличие свободного пространства для открытия ворот. В зависимости от назначения створки ворот могут быть цельными или иметь ажурную (решетчатую, кованую) конструкцию. Также возможны комбинированные варианты, где глухие створки имеют вставки, калитку и т.д.

Преимущества распашных ворот:

• простота конструкции. При желании подобные ворота можно даже изготовить самостоятельно, главное – использовать качественную и высокопрочную фурнитуру;
• доступность. Это недорогие ворота, так как в базовой комплектации они включают минимум элементов;
• возможность модернизации. Механические распашные ворота могут быть без труда модернизированы путем установки автоматики. Причем, в отличие от других типов ворот, автоматика для распашных конструкций достаточно надежна и доступна;
• любые варианты отделки. Распашные ворота можно красить и облицовывать практически любыми материалами;
• возможность утепления. Конструкция распашных ворот позволяет использовать практически любые виды утеплителя;
• большое разнообразие габаритов. В зависимости от назначения и места установки распашные ворота могут иметь самые разные размеры;
• удобство использования. В распашные ворота – особенно больших размеров – при необходимости можно встроить калитку;
• надежность и долговечность. В силу простоты конструкции не требуют сложного ремонта;
• разнообразие фурнитуры. На распашные ворота могут устанавливаться практически любые типы замков и засовов.

4 этап – установка опорных столбов для ворот из профнастила

Монтаж ворот из профнастила начинается с установки опорных
столбов. Наиболее распространенный способ поставить столбы ворот – выполнить
укапывание с последующим бетонированием.

Установка кирпичных опорных столбов для ворот из профнастила

Опорный столб для ворот из профлиста

Как правильно установить столбы для ворот

вырыть углубление садовым буром. Использование лопаты
повышает расход бетона. Чем больше диаметр опоры, тем большим должен быть
диаметр углубления. Для трубы сечением 60х60, диаметр бура должен составить 120
мм.

На какую глубину закапывать столбы для ворот? Глубина
установки составляет 1/3 от длины опоры

насыпать смесь щебня и песка в углубление. Толщина подушки –
150-300 мм. Подушка призвана предотвратить влияние морозного пучения грунта и
обеспечить отток воды от основания опоры, тем самым замедлить его разрушение;

подготовить опору (покрыть грунтовкой против коррозии);

установить опору строго вертикально. Малейшее отклонение
приведет к перекосу всей конструкции. Правильность установки проверяют отвесом
или уровнем;

забетонировать опору. Пока бетон будет схватываться, можно
приступить к изготовлению каркаса;

закрыть верхнюю часть опоры накладкой из металла или
специальным декоративным элементом. На крайний случай, налить в стойку бетона
(забетонировать изнутри), чтобы избежать попадания внутрь воды и тем самым
предотвратить разрушение столба.

Какие столбы для ворот из профнастила можно использовать?

Кроме опор из металлических труб можно установить бетонный
столб или использовать сваи. Красиво смотрятся опоры, декорированные
(облицованные) кирпичом или камнем (кирпичные столбы). При расчете ширины
проема ворот следует учесть материал изготовления и ширину опоры.

{banner_advert_2}

Необходимые для работы инструменты

Монтаж петельных ворот предполагает наличие ряда инструментов.

Заблаговременно стоит позаботиться о минимальном наборе сварщика:

• аппарат для сварки;
• рулетку;
• молоток;
• уровень;
• шарнирная установка;
• маску и перчатки для защиты.

Приобрести все недостающие приборы можно в строительном магазине. Относительно петель: перед их покупкой стоит задуматься о надежности выбранного механизма. К примеру, это может быть петля гаражная, которая идет с шариком или на штырьке.

Технология процесса

Размеры петель для гаража

Перед монтажом требуется подготовить все необходимые инструменты и позаботиться о соблюдении мер предосторожности. После выполнения всех подготовительных этапов работ можно перейти к свариванию петель и установке конструкции

Основные виды гаражных петель

На рынке стройматериалов представлено большое разнообразие петель для распашных створок. Каждая разновидность обладает индивидуальными параметрами и преимуществами использования. В первую очередь при выборе необходимо выбрать вариант установки. Существуют следующие способы монтажа:

• сварка — петли фиксируются на полотне и каркасе ворот;
• монтаж с помощью болтов — используется при работе с древесным материалом;
• крепление саморезами — подходит для конструкций, произведенных из профилированного листа.

По размещению фиксаторы подразделяются на скрытые и внутренние. Их главные различия заключаются в способе установки и декоративных характеристиках. Большое значение при выборе гаражных петель имеет вес ворот. Некорректный расчет предполагаемой нагрузки провоцирует перекос полотна и сложности с открытием. Для плотной листовой стали с большой массой рекомендуется приобретать усиленные фиксаторы.

С опорным подшипником

Петли, оснащенные опорным подшипником, являются базовой разновидностью из категории фиксаторов цилиндрического типа. Опорный подшипник и шарнирное соединение надежно защищены от внешнего воздействия основным корпусом, выполненным из металлических сплавов.

Модели с опорным подшипником предназначаются для легких распашных конструкций. Предельно допускаемая нагрузка составляет 100 кг. К створкам и раме фиксаторы с опорными подшипниками крепятся при помощи сварочного аппарата.

Цилиндрические с дополнительным усилением

Усиленные фиксаторы оснащаются дополнительными пластинами, что способствует распределению нагрузки на большую поверхность створок либо столба. Рекомендуется использовать петли цилиндрического типа с улучшенными пластинами для тонкопрофильных конструкций. Фиксация деталей к створкам распашных ворот и раме выполняется сваркой либо винтовым соединением.

В зависимости от стороны расположения цилиндрические усиленные петли подразделяются на правые и левые. Диаметр элемента составляет 50 мм. Максимальная совокупная нагрузка достигает 600 кг.

Сквозные

При отсутствии возможности закрепить петли путем сварки либо привинчивания к каркасу используется сквозная разновидность. Для установки в каркасе ворот просверливаются по всей длине монтажные колонны, в которые продевается часть фиксатора. Для окончательного закрепления используются гайки соответствующего размера. Сквозные фиксаторы благодаря особой схеме крепления выдерживают нагрузку до 200 кг.

Трехсекционные накладные

Для массивных распашных ворот необходимо увеличивать количество фиксаторов и выбирать разновидность, обладающую повышенной износоустойчивостью. Оптимальным вариантом являются трехсекционные модели, способные выдерживать нагрузку тяжелой конструкции. Главными достоинствами накладных трехсекционных петель являются:

• плавное скольжение при открытии и закрытии ворот;
• отсутствие скрипа;
• надежная защита от взлома;
• препятствование перекосу и провисанию створок.

Петли стрелы

Гаражные петли стрелы подходят для крепления крупногабаритных распашных полотен, калиток и тонкопрофильных конструкций. Основной отличительной чертой является увеличенная площадь фиксатора, за счет чего он обеспечивает дополнительную прочность и предотвращает перекосы.

В местах соединения петли стрелы способны выдерживать повышенное напряжение. Этому способствует равномерное распределение по всей длине створки. Диапазон габаритов фиксаторов варьируется в пределах до 700 мм, что дает возможность найти оптимальный вариант для любой конструкции ворот. Для производства фиксирующих деталей используется прочная листовая сталь, обеспечивающая длительный срок службы.

Накладные

Несмотря на простоту монтажа, накладные разновидности петель отличаются высокой надежностью. Для производства фиксаторов используются прочные материалы, включая сплавы стали, латунь и нержавейку, что значительно увеличивает вариативность их использования. Внутри корпуса размещается 2-4 шариковых подшипника, необходимых для плавного открытия ворот.

Для фиксации накладных петель на каркасе необходимо разметить их точное расположение и закрепить при помощи саморезов. Фиксаторы входят в категорию универсальных и не подразделяются на лево- и правосторонние. Если после монтажа возникает необходимость снять полотно с шарниров, потребуется выкрутить саморезы.

Особенности упоров

Назначение стопоров – служить своеобразной задвижкой в открытом состоянии створок ворот. В рабочем положении упоры для гаражных ворот не позволяют ветру закрыть створку. Стержень упирается в грунт, фиксируя на месте раму. При закрывании упорный механизм поднимается и не мешает свободному движению. Магазины предлагают упор для ворот DMX 8822 350 мм и аналогичную конструкцию с коротким стержнем 250х14 мм st250.

Модель на воротах

Механизмы состоят из следующих элементов:

• скоба с отверстиями для крепления к створке саморезами;
• штырь;
• пружина.

Скоба представляет круглую пластину, согнутую П-образно. Внутрь ее вставлена трубка толщиной 14 мм. К П-образной пластине она крепится болтом, выполняющим роль оси вращения. Пружина закреплена в месте прилегания скобы к двери и зафиксирована на трубке упора. На нижнем конце штыря надета резиновая накладка. В нерабочем состоянии ножка поднимается и удерживается пружиной. Упоры выпускаются с размером штыря 350 мм и 250 мм. Последняя модель с коротким штырем, дверная.

Пружинный стопорный механизм

По аналогии с готовыми моделями делается самодельный упор для гаражных ворот. Он под углом упирается в землю, не позволяя закрыться створке ворот от ветра.

Готовые антиветры имеют красивый вид, покрытие под позолоту. Их можно установить за считанные минуты. Стоимость покупки менее 500 руб. Благодаря резиновым накладкам, ножки не царапают пол и не скользят по грунту.

Самодельные стопорные конструкции для ворот гаража выглядят хуже, но прочнее покупных и способны выдержать большие нагрузки. Их можно приваривать к металлическим рамам.

Схема монтажа на ворота гаража

Покупные, а также большинство самодельных упоров не дают створке закрыться. Если ворота открыты не полностью, то ветер может распахнуть их.

Модели фирмы DMX для распашных ворот не выдерживают сильных порывов ветра и скользят по поверхности асфальта и бетона.

Разновидности изделий по ГОСТу

В наше время на строительном рынке можно обнаружить широкий ассортимент различных петель. Несмотря на то что большинство вариантов являются качественными и будут долго эксплуатироваться, петли принято классифицировать по различным параметрам. Такое разделение помогает покупателю быстро сделать выбор.

Петли для распашных ворот по ГОСТу делят на:

1. Цилиндрические, что имеют в наличии опорный подшипник.
2. Цилиндрические, в которых заранее провели усиление конструкции.
3. Сквозные петли. Их отдельно классифицируют. Они могут предназначаться как для ворот, так и для калиток.
4. Существуют петли для распашных ворот, которые можно незаметно установить на нужное место.
5. На некоторые ворота устанавливают только накладные петли. Они являются трехсекционными.

Критерии выбора петель

Чтобы корректно подобрать петли на ворота гаража, необходимо учитывать:

• вид;
• форму;
• способ крепления.

Разновидности петель

Современные петли, предназначенные для гаражных ворот, подразделяются на следующие виды:

шарнирные петли. Движение корпуса петли происходит за счет металлического шарика. Основными преимуществами такого вида являются долговечность, надежность, способность выдерживать большие нагрузки;

Гаражная петля с высоким запасом прочности

цилиндрические. Работа петли основывается на движении подшипника. Ввиду таких особенностей петли с подшипниками не рекомендуется устанавливать на ворота при суммарной нагрузке более 400 кг;

Цилиндрическая петля с опорным подшипником

цилиндрические усиленные. В отличие от предыдущего вида такие петли можно устанавливать на ворота при нагрузке в 600 и более килограмм. За счет усиленной пластинами конструкции петли будут спокойно выдерживать заданные параметры и служить длительный период времени;

Цилиндрическая усиленная петля для тяжелых конструкций

сквозные. Для установки такой конструкции необходимо высверливание монтажной колонны. Крепление фурнитуры производится исключительно при помощи болтов, поэтому сквозные навесы не рекомендуется использовать при нагрузке свыше 200 кг;

Гаражная петля для ворот с малым весом

накладные. Отличительными особенностями таких петель являются простота установки, высокий уровень надежности, возможность использования для ворот с любым весом, износоустойчивость;

Петля с высоким уровнем надежности и износоустойчивости

кованые. Такой вид преимущественно использовался ранее, так как не было никакой альтернативы. В настоящее время петли применяются как отдельное дизайнерское решение, хотя и выполняют свои функции.

Гаражная петля, изготовленная методом ковки

скрытые петли. Такие петли устанавливаются с внутренней стороны и обеспечивают надежность и сохранность имущества. Самые существенные недостатки – относительно высокая стоимость фурнитуры данного типа и сложность монтажа.

Внутренние петли для гаража

Петли любого вида изготавливаются из высокопрочной стали, что способствует длительному периоду использования фурнитуры.

Разнообразие форм

В соответствии с ГОСТ петли выпускаются:

• цилиндрической формы. Петли круглые или овальные являются наиболее распространенным вариантом. Однако при монтаже такой конструкции требуется наличие дополнительных ушек, обеспечивающих надежность;
• квадратной формы, что обеспечивает большую площадь сцепления фурнитуры со створками ворот;
• шестигранной формы. Выпускаются по аналогии с петлями цилиндрической формы. Для монтажа также требуются дополнительные пластины;

Цилиндрические шестигранные петли

каплевидные. Петли такой формы могут быть выпущены только с подшипниками. Преимуществами помимо надежности является эстетичный вид и удобство монтажа;

Гаражная петля в форме капли

петли-стрелы. Установка таких петель наиболее простая, а запас прочности, который достигается благодаря размерам фурнитуры, определяет некоторое преимущество в использовании.

Гаражные петли в форме стрел

Способы крепления

Петли на гаражные ворота могут быть установлены:

методом сварки. Наиболее распространенный и надежный способ крепления. Сваркой можно установить шариковые и цилиндрические петли;

Монтаж гаражных петель методом сварки

при помощи болтов. Такой метод используется в случае невозможности использования сварки, например, при изготовлении ворот из профильного листа или при выборе кованных, скрытых или накладных петель.

Использование болтов для монтажа петли

Стопоры-запоры

Фиксатор для створок ворот по типу шпингалета

Самый простой и любимый домашними мастерами вариант. Стопор работает примерно так же как старомодный оконный шпингалет, но размеры его значительно внушительней. Серийно такое приспособление пока не выпускается, но его вполне можно сделать своими руками. Для этого понадобятся:

• две стальные трубки (по одной на каждую створку распашных ворот) длиной около 15 см и диаметром в 1,6 см;
• стальные пластины шириной в 10 см и длиной 15 см;
• штыри, свободно входящие в патрубок, длиной не менее 20 см.

Весь процесс изготовления фиксатора своими руками состоит из нескольких этапов:

1. Стальные трубки привариваются к пластинам, а затем крепятся внизу ворот. Для створок, обшитых деревом, это делается при помощи саморезов, к металлическим створкам пластина просто приваривается.
2. К верхнему концу штыря под прямым углом приваривается рычаг, играющий роль рукоятки либо просто штырь, предварительно разогретый на газовой горелке, который изгибается и вставляется в патрубок.
3. Теперь открываем створку и находим место, куда необходимо будет вбить на глубину около 30 см ответную часть нашего «шпингалета». Учитываем, что штырь должен входить в нее не менее чем на 10 см. Не забываем о том, что створка ворот может располагаться немного выше, чем уровень подъезда.
4. Чтобы штырь не мешал открывать распашные ворота, выше запора привариваем крюк, на который будет опираться рукоятка штыря.

Но учитывайте недостатки этого приспособления. Ответную трубу, в которую должен опускаться штырь, зимой может занести снегом и ее придется откапывать, на что не всегда есть время. Можно обойтись и без ответной части, но в этом случае концы штырей должны быть заостренными. Такой фиксатор будет, конечно, менее надежен, чем исходный вариант, но на крайний случай и он сгодится. Если нет стальных труб нужного диаметра, можно немного видоизменить приспособление. Заменить его двумя или тремя петлями. Получится простая, но достаточно эффективная конструкция.

Как усилить ворота гаража: повышение защиты конструкций с распашными створками

Перед тем как усилить ворота гаража, оснащенные створками распашного типа, выявите все слабые места, которыми могут воспользоваться злоумышленники.

Список чаще всего встречающихся проблем:

1. неплотное примыкание створок друг к другу;
2. выступающие петли для навесных замков;
3. наличие ручек и других элементов, к которым можно привязать трос;
4. размещенные снаружи петли, предназначенные для навешивания створок;
5. слабые замки;
6. створки без ребер жесткости, изготовленные из тонких листов стали;
7. отсутствие сигнализации.

В идеале ворота гаража должны быть лишены всех вышеперечисленных недостатков. Далее мы расскажем о способах усиления петель и створок, а также нюансах выбора и установки замков.

Как усилить петли распашных ворот

Есть единственный способ усиления расположенных снаружи петель. Наварите на них специальные металлические прутки. Это значительно затруднит перепиливание.

Важно! Этот способ применяют только в тех случаях, когда невозможно установить ворота так, чтобы петли оказались внутри гаража. Если злоумышленник будет вооружен ацетиленовым резаком, усиление не спасет

Чтобы исключить возможность снятия ворот с петель, приварите к створкам металлические штыри или пластины так, как показано на фотографии ниже.

Фотография № 1: усиление распашных ворот для защиты от снятия с петель

При закрытии створок металлические пластины выдвигаются в стороны и входят в отверстия в стенах. В этом случае ворота не откроются и не выпадут даже после спиливания петель.

Как усилить створки распашных ворот

Начнем с того, что для максимальной надежности распашные ворота должны быть сделаны из стальных листов толщиной минимум 3 мм, а рама и коробка — из швеллеров № 6.

Для усиления створок к ним приваривают дополнительные ребра жесткости. Для их изготовления обычно берут:

• уголки;

  Фотография № 2: усиление створок распашных ворот уголками

• профильные трубы.

  Фотография № 3: створка распашных ворот, усиленная профильными трубами

Как еще усилить защиту распашных ворот от взлома

1. Петли для навесных замков, ручки и другие элементы, к которым можно привязать трос, лучше вообще убрать или установить на внутренних поверхностях.
2. Позаботьтесь о том, чтобы створки максимально плотно прилегали друг к другу. При необходимости приварите на одну из них металлическую пластину. Плотности прилегания также добиваются путем монтажа эксцентриковых запоров и вертикальных шпингалетов.
3. Для дополнительной защиты помещения можно установить за основными воротами решетчатые створки, которые будут запираться на находящийся внутри навесной замок. Снаружи приварите стальную пластину, чтобы скрыть запирающее устройство от посторонних глаз. Открывать замок придется наощупь.

Выбор и особенности установки замков для распашных ворот

Выбирая замки, сразу же попросите продавца показать модели, предназначенные именно для гаражей. Такие запорные устройства маркируются буквой «Г». Оптимальны сувальдные и дисковые замки. Устойчивость к взлому должна быть не ниже 3-го класса.

Основные правила монтажа замков.

• Механизмы и крепежные элементы не должны выступать за плоскость ворот снаружи.
• Для фиксации используйте надежные болты (толщина — 8 мм и выше).

Важно! Поставьте 2–3 запирающих устройства разных типов на расстоянии 30–40 см друг от друга. Специалисты рекомендуют дополнительно защищать замки металлическими окошками

Сборка воротного полотна

Сборка ворот Чтобы сделать раму для ворот, вам необходимо иметь навыки работы со сварочным аппаратом, так как все элементы нужно соединять сваркой. Если у вас нет опыта сварочных работ, вы можете обратиться за помощью к знакомым или в специальную мастерскую, где по вашим чертежам сделают раму ворот.

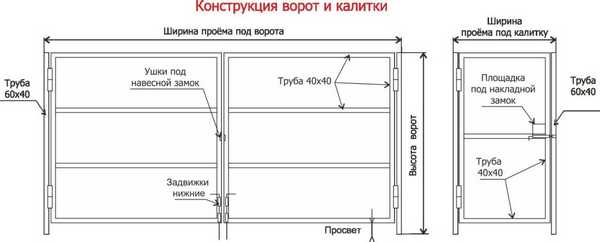

Схема сборки каркаса полотна

Чтобы изготовить воротную раму, вам нужно приобрести профильные трубы. Их размер будет соответствовать желаемому размеру ворот. Есть множество вариантов конструкций, которые вы можете сделать. Главное, выбрать подходящий для вас, нарезать трубы нужного размера и произвести сварочные работы. Профессионалы советуют варить раму так, чтобы горизонтальные поперечины были поверх вертикальных труб. Благодаря этому вы предотвратите коррозию, нужно только заглушить горизонтальные трубы. Когда конструкция будет готова, места соединения необходимо зачистить, а раму покрыть защитной краской.

На этом же этапе к нижней трубе следует приварить направляющую П-образную балку, благодаря которой будет осуществляться движение ворот. После чего каркас обшивают профильным листом.

Один из вариантов, как сделать воротную раму, представлен ниже.

Разновидности крепежных элементов

Различают петли для ворот, калиток нескольких видов. По форме данные изделия делятся на:

• квадратные. Они устанавливаются на ворота при помощи сварки и, благодаря большой площади соприкосновения, надежно соединяются с полотнами входной конструкции;
• круглые. Данные петли имеют цилиндрическую форму. Их фиксация производится сварочным аппаратом, но для более надежного крепления необходимо приварить специальные ушки (платики);
• каплевидные. Такая форма делает навесы удобными в установке, ведь она позволяет получить ровный сварочный шов, выдерживать большие нагрузки, улучшает взаимодействие элементов входной конструкции. Данные петли также имеют противосъемные штыри;
• шестигранные. Они схожи с цилиндрическими, но имеют больший запас прочности за счет своей граненой формы.

По конструкционным особенностям различают петли для калиток

• навесного типа. Они представляют собой две пластины с отверстиями, одна из которых крепится к калиточной секции, а вторая — к опорному столбу. Благодаря такой конструкции накладные навесы выдерживают большие нагрузки, исключают провисание створок, являются прочными, износостойкими, работают без скрипа;
• сквозные. Они используются в том случае, если нельзя установить крепление на ворота, калитку путем привинчивания или приваривания. Изделие состоит из правых и левых петель, соединенных штырем. Для установки сквозного крепления в воротах высверливают монтажную колонну по всей их длине, поэтому такая конструкция выдерживает небольшие нагрузки (до 200 кг);
• шарнирные. Это механизм, состоящий из двух подвижных частей (шарнира), которые вращаются благодаря шарику, находящемуся внутри изделия;
• цилиндрические. Их вращательной основой является подшипник, заключенный внутри стального корпуса. Стандартные цилиндрические навесы выдерживают нагрузку до 400 кг каждая, усиленные — до 600 кг;
• регулируемые. Это оцинкованные крепежные элементы, положение которых при установке можно изменять, подкручивая гайки на болтах. Регулируемые петли предоставляют возможность корректировки их положения по глубине, высоте, сторонам (влево/вправо), углу раскрытия.
