Мини-эстакада в гараже своими руками

Полный наезд на эстакаду

Такая переносная конструкция подразумевает, что авто будет находиться в горизонтальном положении на некоторой высоте над землей. Это обеспечивает больший комфорт при профилактических и ремонтных работах хозяину машины.

Расстояние от поверхности площадки до днища может при этом достигать 1 м и более. В качестве примера того, как сделать эстакаду, можно использовать чертежи с рис. 3 или разработать собственные. Потребуются:

• уголок стальной 5х5 см толщиной 10 мм;
• пруток арматурный диаметром 17 мм;
• болгарка;
• сварочный аппарат, электроды;
• рулетка.

Нарезать уголок для опорных конструкций по размерам, указанным на схеме. Отрезки для внешней стороны каждой опоры должны быть на 10 см длиннее тех, что окажутся под днищем машины, когда разборная мини эстакада будет установлена в рабочее положение. Это обеспечит упор для мостиков и колес авто, предотвратив возможный сход их в сторону. 2 опоры должны быть оборудованы и поперечными упорами для колес в дальней от въезда на эстакаду точке.

Сварить для каждой опоры по 2 трапециевидные конструкции: с выходящими над ее верхним краем концами уголка и без них. Соединить трапеции поперечинами длиной около 60 см, приваривая их в углах конструкций. Собрав 4 опоры, сделать поперечные упоры на тех, которые будут установлены в дальних концах эстакады.

Длина мостиков и въездных наклонных деталей определяется из личных потребностей, в зависимости от размеров авто. Ширина их должна быть достаточной для удобного прохода машины по наклонной и горизонтальной поверхностям. Сварить мостики нужно в виде «лесенок», соединяя отрезки уголка поперечинами нужной длины из прутка.

Чтобы обеспечить надежность сборной конструкции, надо предусмотреть отверстия для крепежа на болты с гайками в местах пересечения мостиков с верхними частями опор и в точках крепления наклонных въездов к ним же. Для приведения эстакады в рабочее состояние достаточно установить 4 опоры, уложить горизонтальные мостики и установить наклонные трапы для подъема автомобиля. После окончания осмотра и ремонта самодельная мини-эстакада так же легко разбирается на составные части и может храниться, не занимая много места в гараже или рядом с ним.

Если вы являетесь обладателем своего автомобиля и гаража, при этом предпочитаете хоть иногда самостоятельно заглядывать под свою машину, то нижеизложенное для вас. Обычно малоопытные водители предпочитают проводить осмотры только на СТО и отдавать свои кровные «специалистам», но даже проведение небольших работ по замене масла, расходников, контроль состояния агрегатов и механизмов вашего автомобиля могут сэкономить ваш бюджет. Эстакада, своими руками сделанная в гараже – вот оптимальный выход из такой ситуации.

Посмотрим на статистику опроса на тему, сложно ли сделать эстакаду в гараже своими руками. 66% опрошенных ответили, что это достаточно просто; 14% считают, что просто, но с небольшими проблемами; 16% сказали, что это нелегко, и потребуются навыки в этой области; для 4% это очень сложное задание.

В зависимости от размера гаража и модели машины можно подобрать вариант эстакады, который будет отвечать вашим запросам.

Эстакады можно разделить на 2 вида:

• для полного заезда автомобиля;
• для частичного подъема автомобиля.

Металлическая конструкция своими руками

Чтобы не тратить время на поиски информации, как сделать эстакаду для авто, можно взять за основу опыт автора YouTube канала Kovko Kova4.

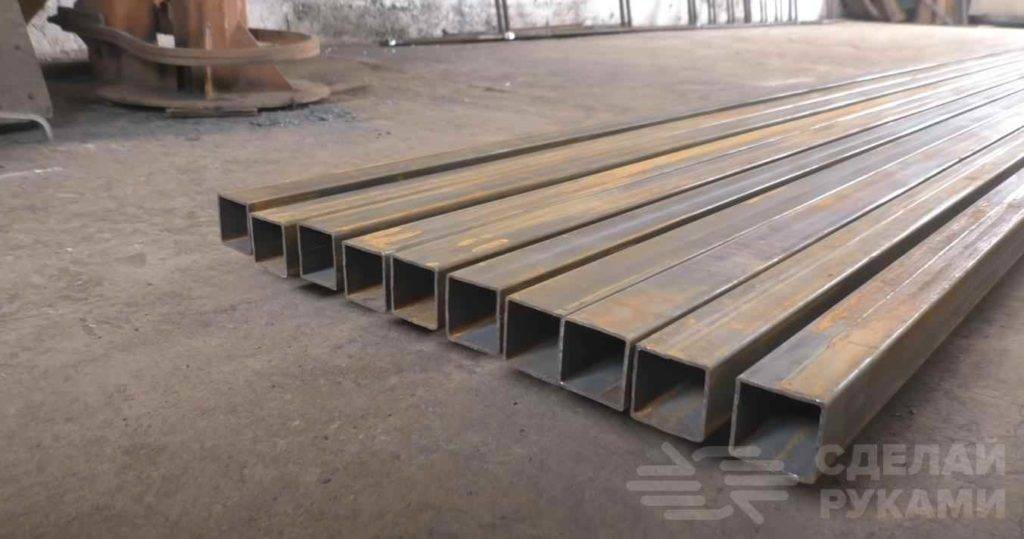

В данном случае для изготовления конструкции будем использовать профтрубу 40х40 мм (всего потребуется 60 метров). Дополнительно мастер использует профиль 25х25 мм (потребуется около 12 метров).

Размеры эстакады для ремонта авто можно посмотреть на чертеже ниже.

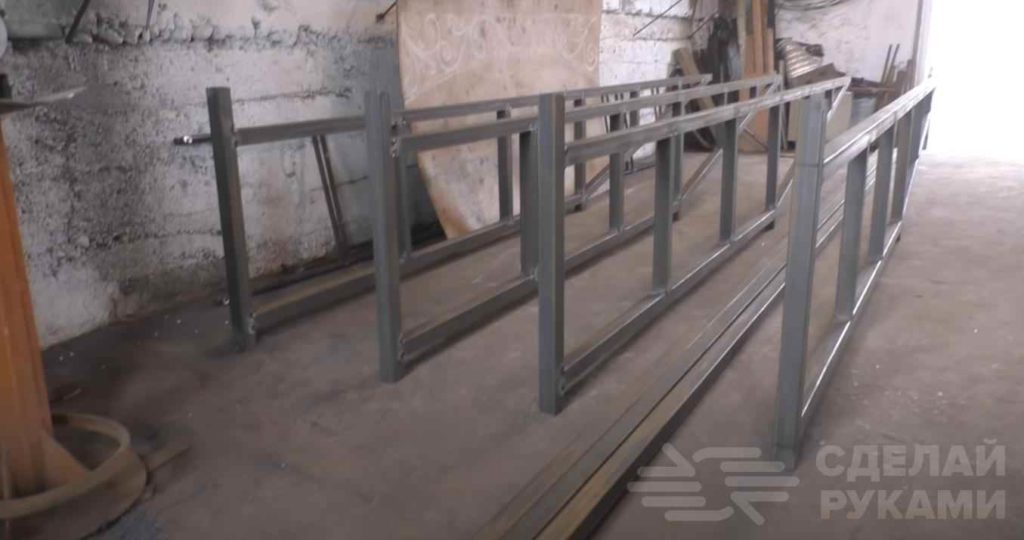

Первым делом необходимо будет сварить четыре фермы одинакового размера из профтрубы 40х40 мм. Длина каждой фермы — 4 метра.

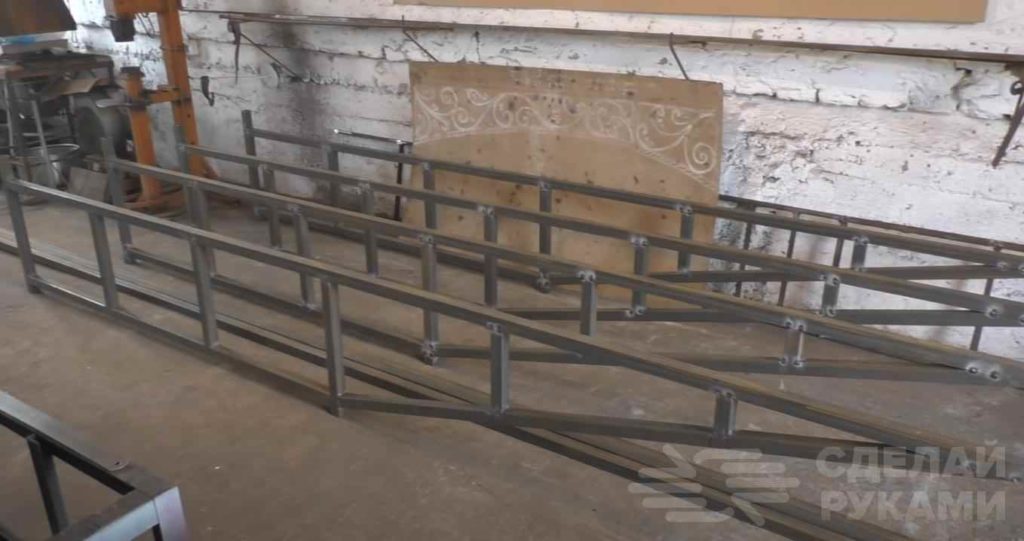

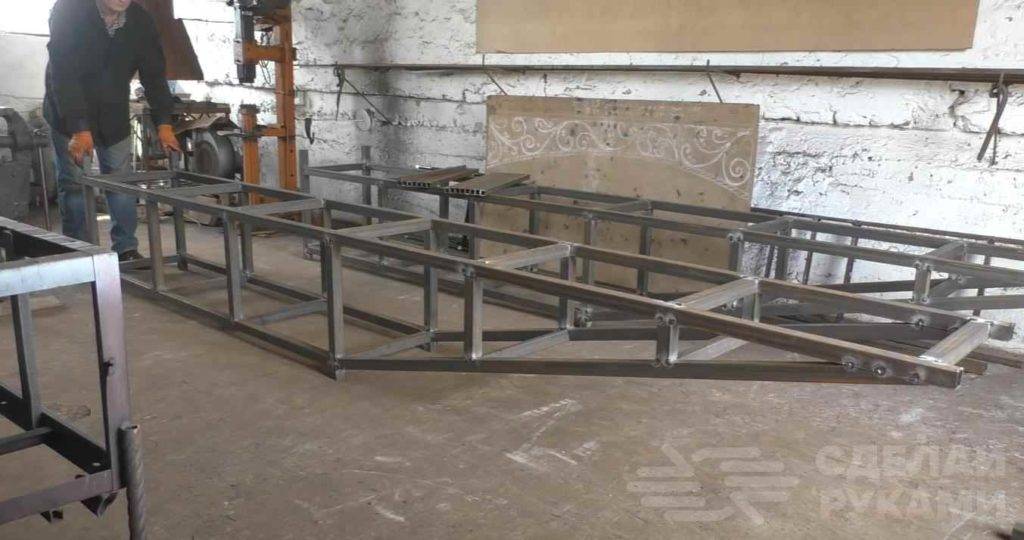

Автоэстакада состоит из двух одинаковых частей — трапов, по которым заезжает автомобиль. Один трап состоит из двух ферм.

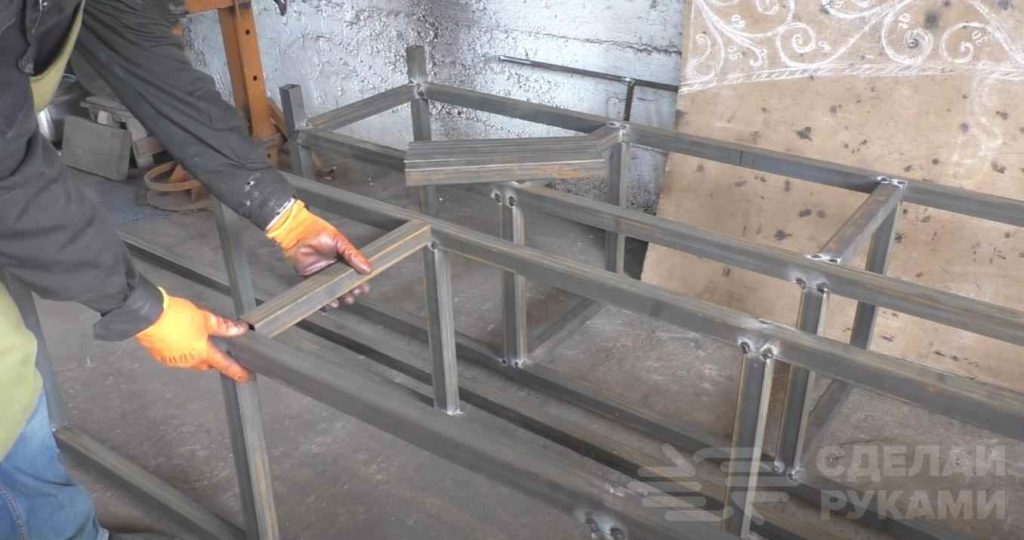

Между собой фермы соединяются при помощи горизонтальных перемычек длиной по 50 см, нарезанных из профиля 40х40 мм.

Дополнительно нужно будут сварить две площадки — начало заезда на трапы. Размеры площадок — 50х50 мм. Для их изготовления автор использовал профильную трубу и арматуру.

После этого площадки привариваются к трапам. Таким образом длина каждого трапа составляет 4,5 м.

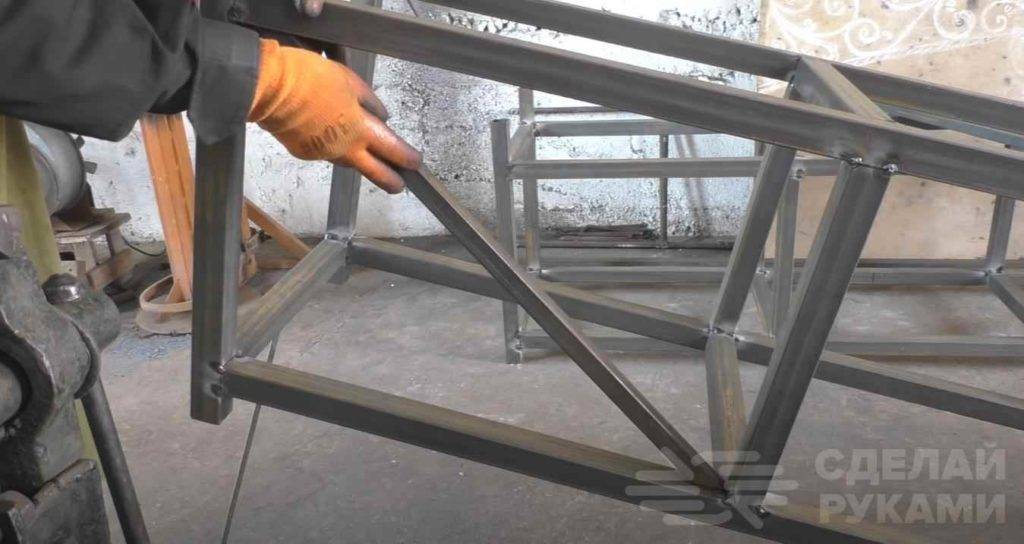

Для большей жесткости и прочности конструкции автор усиливает фермы укосинами, нарезанными из профильной трубы 25х25 мм.

По центру каждого трапа привариваются небольшие ножки.

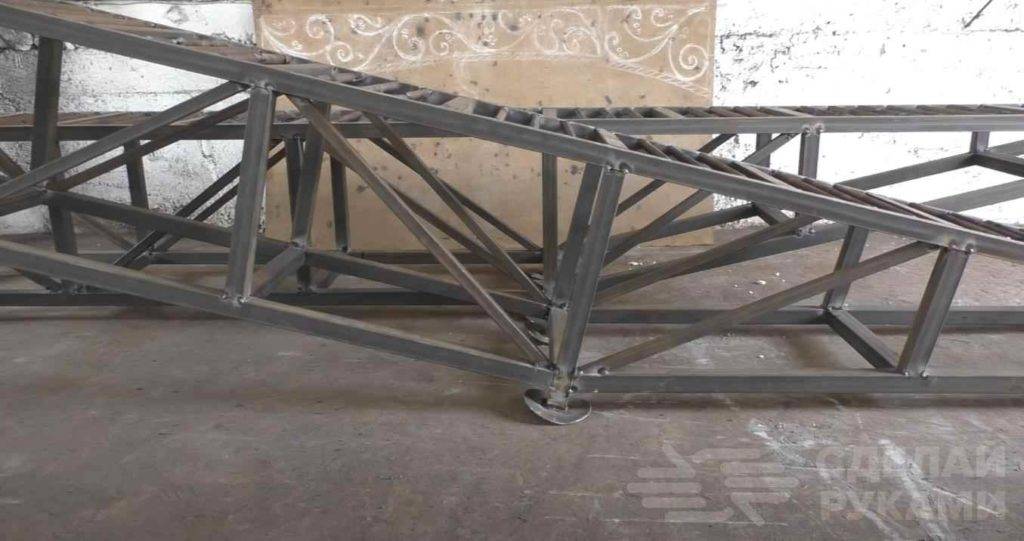

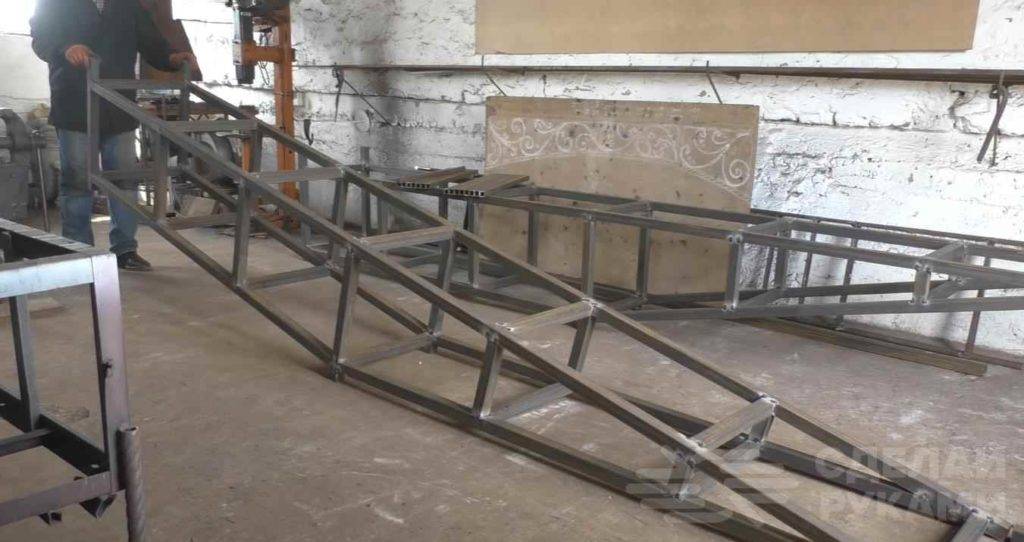

Трапы работают по принципу качелей — автомобиль заезжает в горку на трапы, проезжает больше половины, и трапы становятся горизонтально.

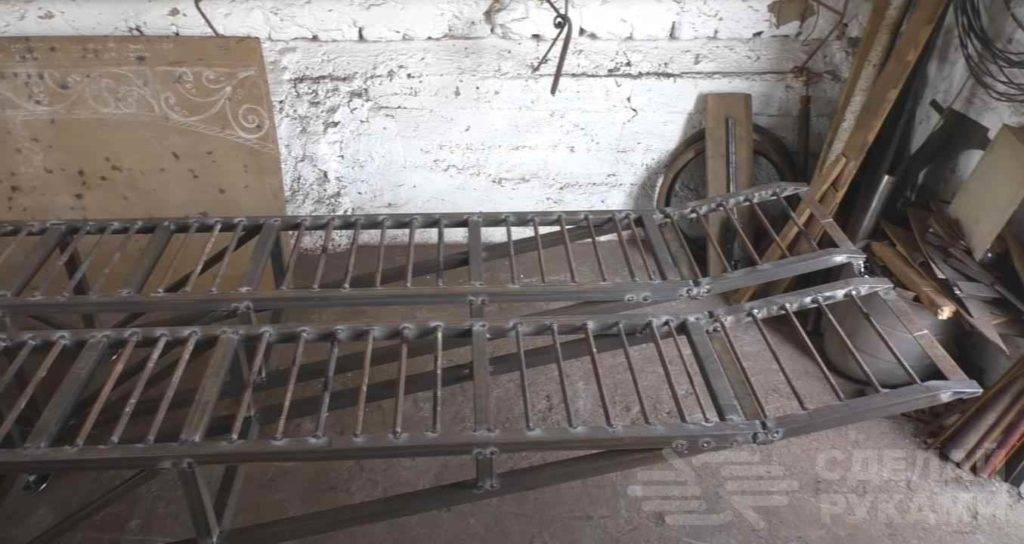

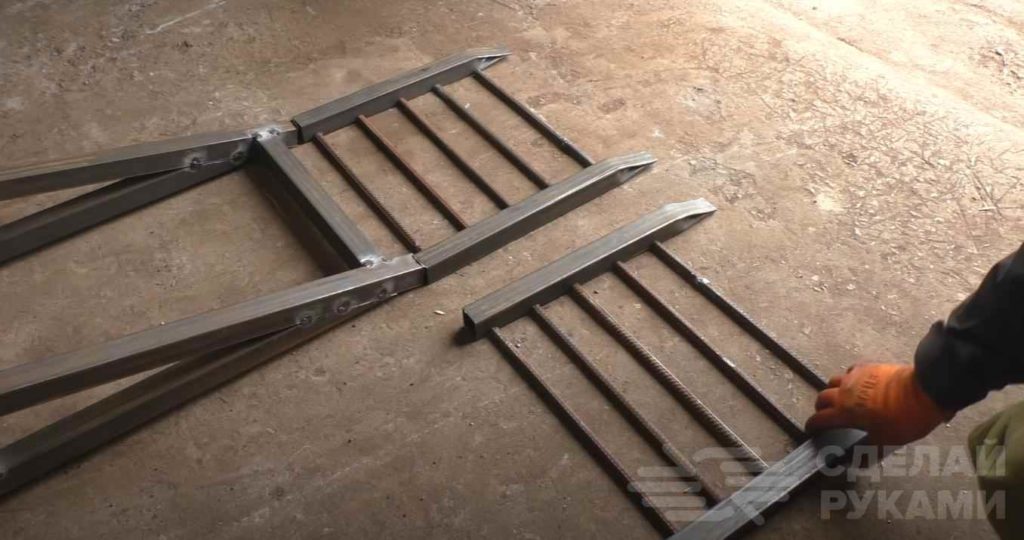

В верхней части трапов привариваются отрезки арматуры на расстоянии примерно 5-7 см друг от друга. На них будут опираться колеса автомобиля.

Спереди обязательно нужно приварить ограничители, которые не дадут автомобилю проехать дальше, чем нужно.

Ознакомиться с пошаговым процессом изготовления металлической эстакады можно в авторском видеоролике.

Выбор материала

Есть множество способов изготовить эстакаду или мини-эстакаду для ремонта автомобилей своими руками.

Кирпичная конструкция

Эстакада из кирпича — стационарная конструкция, которая чаще используется в сельской местности или за городом. Строительство ведётся методом кирпичной кладки на цементный раствор. Ширина конструкции соответствует расстоянию между колёсами автомашины.

Этот способ имеет ряд недостатков:

1. Необходимо выделить участок земли для обустройства. Если впоследствии эстакаду потребуется убрать, её демонтаж потребует значительных сил и времени.
2. Через некоторое время под воздействием перегрузок кирпичная кладка может разрушиться, вследствие чего может потребоваться её демонтаж.

Эстакада из шпал

В основе конструкции лежат несколько железнодорожных шпал. Уложенные одна на другую в стиле «горки» шпалы образуют две основы. Поперёк укладываются колеи, обеспечивающие заезд. Чтобы эстакада из шпал не разъезжалась в процессе эксплуатации, она тщательно крепится скобами.

Такая конструкция также имеет определённые недостатки.

1. Шпалы в быту встречаются не так часто, и не у каждого автовладельца есть несколько лишних.
2. В одиночку установить и разобрать подобную установку невозможно. Шпалы слишком тяжелы.
3. Для хранения железнодорожных шпал требуется место.

Использование эстакады из железнодорожных шпал оправдано на дачном или садовом участке, когда конструкцию оставляют на открытом воздухе круглый год. Для защиты от гниения, изделие пропитывается креозотом.

Рекомендуем: Установка кухонной вытяжки

Из металла

Чаще всего эстакада изготавливается из металла и деревянных досок. Преимущества металлической эстакады:

1. Мобильность. При желании, конструкцию можно сделать разборной и собирать только перед началом ремонта. Благодаря этому экономится место.
2. Простота конструкции. Собрать металлическую эстакаду можно своими руками с использованием минимума инструментов.
3. Долговечность. При должном уходе и своевременном осмотре металлическая эстакада может прослужить около десяти лет и более.

Есть и некоторые недостатки. Металл изначально подвержен коррозии, потому перед работой материал необходимо обработать специальными пропитками.

Среди основных преимуществ деревянной эстакады можно отметить простоту сборки и дешевизну материалов.Её легко установить, а при необходимости можно быстро демонтировать и убрать. Вам не понадобится сложное специализированное оборудование, достаточно обычных плотницких инструментов, которые есть в каждом доме. Среди недостатков деревянной конструкции можно отметить малую долговечность, слабую устойчивость к гниению и насекомым. Частично эти проблемы можно решить с помощью обработки антисептиками, антипиренами и инсектицидами.

Как сделать эстакаду из различных материалов

Для автовладельцев в сельской местности или проводящих много времени на даче подойдет вариант конструкции из кирпичной кладки на цементном растворе. Конструкция имеет вид трапеции шириной, равной расстоянию между колесами авто.

Недостатки такой эстакады:

• Нужен участок для ее сооружения.
• Со временем кирпич станет разрушаться.
• Для освобождения участка понадобится демонтаж сооружения, что потребует от владельца значительных усилий и затрат времени.

Эстакада из железнодорожных шпал

Эстакаду можно собрать из железнодорожных шпал.

В этом случае выкладываются два основания укладкой шпал друг на друга в виде горки, как показано на фото. Поперек укладываются колеи для заезда.

Для надежности конструкции ее скрепляют скобами.

Недостатки такой эстакады:

• Не все имеют требуемый запас шпал.
• Шпалы достаточно тяжелые, что не позволяет собрать и разобрать такую конструкцию одному человеку.
• После окончания ремонтных работ понадобится для хранения шпал много места.

При сооружении данной конструкции на своем участке их можно оставить под открытым небом. Деревянные шпалы обычно пропитываются креозотом, предохраняющим дерево от гниения.

Большей популярностью пользуются металлические эстакады.

Как сделать эстакаду из металла

Металлическая эстакада – универсальная. Использовать ее можно и в городских гаражах.

Для изготовления конструкции понадобится:

• Металлический прокат.
• Сварочный аппарат.
• Любая арматура.
• Болгарка с комплектом отрезных кругов.
• Метизы.
• Краска по металлу

При желании эстакаду можно сделать сборно-разборной, что позволит при необходимости ее быстро собрать.

Инструкция состоит в следующем:

• Собирается четыре стойки-основания примерно 50 сантиметров высотой. Чтобы обеспечить устойчивость, боковые стороны следует собрать в виде трапеции и соединить их одинаковой длины поперечинами из равнополочного уголка 63х5. Мостики можно выполнить из уголка 40х4 и арматуры диаметром 12 миллиметров. Мостики — это обычная металлическая лесенка.
• Изготавливаются два мостика для заезда авто и два мостика для размещения автомобиля при проведении ремонта. Минимальная длина последних подсчитывается измерением расстояния между центрами колес автомобиля и к нему прибавляется небольшой припуск.
• Все элементы скрепляются болтами, что позволяет быстро собрать или разобрать конструкцию.

Если места в гараже очень мало, можно изготовить мини-эстакаду, позволяющую автомобиль поднимать частично, а цена ее минимальна. Для изготовления самого элементарного варианта мини-эстакады можно использовать дерево или металл.

Для работы понадобится:

• Доска толщиной 50 миллиметров.
• Деревянная рейка сечением 100х100 миллиметров. От размеров поперечного сечения зависит высота поднятия автомобиля.

Порядок сборки конструкции:

• На доскесверху фиксируется брусок, выполняющий роль ограничения движения колес.
• С другой стороны крепятся два деревянных бруска: один чуть дальше середины, другой с краю доски.

Таких устройств необходимо минимум два штуки, а для поднятия всего автомобиля над землей нужно четыре элемента. Принцип работы эстакады заключается в следующем.

При установке конструкции под колесо автомобиля она будет опираться на землю в двух точках:

• Передней частью доски и бруском, закрепленным ближе к середине.
• После заезда колеса авто на доску центр тяжести сместится ближе к концу доски, передний ее край поднимется, а задняя часть опустится.
• Изготовление брусков одинакового сечения позволит занять доске горизонтальное положение.

Какие существуют виды эстакад, как их изготовить, подробно показывает видео.

Во время проведения в гаражных условиях текущих и капитальных ремонтов автомобилисту приходится уделять много внимания подкапотному пространству и области днища. Какие-то операции с двигателем удастся выполнить сверху, но при диагностике или восстановлении подвески работать с авто придётся снизу. Обеспечить комфортные слесарные условия в подобных ситуациях можно двумя способами: опустить ремонтника в яму или поднять автомобиль на эстакаду. Большинство отдаёт предпочтение поднятию машины, потому что это – менее затратный вариант. Однако перед тем, как сделать эстакаду, необходимо подготовить проект и подобрать для него материалы, инструменты.

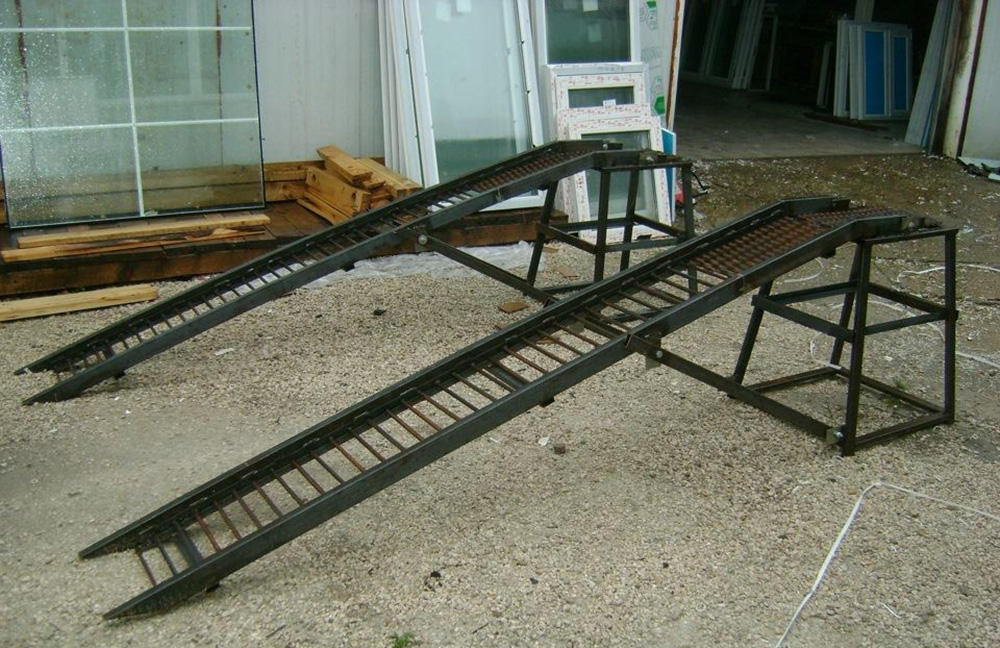

Как сделать разборную автоэстакаду самостоятельно?

Изготовление конструкции начинается с составления подробного чертежа. Делая его, вы сможете учесть и продумать все этапы сборки, избежав ошибок, свойственных поспешно выполненной работе.

Разборная эстакада должна иметь следующие габариты:

• Длина въездного и горизонтального трапа равна длине автомобиля + 1 метр.
• Ширина трапа — минимум 40 см.
• Высота опорных тумб – 70-80 см.
• Ширина верхней части опорных тумб равна ширине трапов.

Для того, чтобы сделать эстакаду прочной, не следует экономить на металле. Для трапов нужно купить равнополочный уголок 63 мм. Опорные тумбы «стульчики» можно сварить из уголка с шириной полки 50 мм. Заполнение трапов делается рифленой арматурой сечением не менее 14 мм.

Без сварочного аппарата, болгарки и дрели к работе лучше не приступать. Кроме сборочного инструмента, нужно приготовить 12 пар болтов и гаек для крепления трапов к «стульчикам».

Этапы работы

Первый шаг – изготовление опорных тумб. Им нужно придать трапециевидную форму для повышения устойчивости. Для точной сборки основания и верхней части «стульчика» отрезанные по размеру уголки нужно разложить на плите OSB, фиксируя между собой с помощью струбцин или магнитов сварщика.

Сначала сваривают нижнее основания всех четырех опор. Затем собирают рамки верхних площадок и крепят к ним ножки из уголка. Заключительный этап – установка верхних рамок с ножками в нижние опоры и фиксация их сваркой.

Обратите внимание, что на сборочной схеме один из уголков верхней рамки повернут полкой вверх и образует отбойник для защиты колес от срыва с эстакады. На торцевых опорах нужно приварить еще по одному отбойному уголку. Они не дадут автомобилю съехать с трапа

Они не дадут автомобилю съехать с трапа.

Для того, чтобы сделать эстакаду своими руками максимально устойчивой, можно установить на ней поперечные связи из стального профиля. Его крепят болтами к тумбам. Эта мера не будет лишней, поскольку повысит жесткость всей конструкции.

Горизонтальный и въездной трапы изготавливают из уголка 63 мм и арматурных прутков, выполняющих роль «лесенки». Длина наклонного трапа для легковой машины должна быть не менее 3 метров. Размер горизонтального участка выбирают, прибавив к длине автомобиля 1 метр. Ширина трапов не менее 40 см.

Перед установкой арматурных стержней уголки переворачивают так, чтобы их полки смотрели вверх и служили внешними боковыми бортиками. «Лесенка» получится ровной, если профиль уложен на твердую горизонтальную площадку. Прикрепить его к бетону или асфальту сложно. Поэтому можно использовать в качестве монтажной базы два поперечных уголка. К ним направляющие «лесенки» крепят струбцинами. Проделав эту операцию, можно начинать процесс сварки. Отрезки профилированной арматуры будет удобнее выставлять, используя в качестве шаблона обрезок уголка 63 мм.

Изготовление наклонного трапа эстакады для ремонта автомобиля немного отличается от сборки горизонтального. На нем нужно оставить свободный конец длиной 10 см (без арматурных стержней), который будет служить стыковочным узлом. Вертикальное ребро профиля прорезают болгаркой до горизонтальной полки. После этого необходимо выполнить загиб стыковочных концов.

Если у вас нет гибочного станка, а есть парочка друзей солидного веса, то попросите их забраться на тумбу, чтобы создать противовес усилию загиба. Перед этой операцией нужно уложить въездной трап горизонтально, подперев его свободный конец. В опорной части профиля и уголке «стульчика» по месту сверлят два отверстия. Зафиксировав концы «лесенки» болтовыми соединениями, ее с усилием наклоняют вниз до земли. В том месте, где был прорезан профиль, нужно вварить кусок стальной пластины для усиления узла опирания.

Горизонтальный трап монтируют, уложив его на тумбы. После этого сверлят отверстия под болты в несущих уголках и верхнем опорном профиле тумбы. Для более надежного крепления эстакады к площадке к «стульчикам» можно приварить проушины. Зафиксировав их дюбелями к бетону или стальными штырями к грунту, вы обезопасите себя от смещения частей эстакады при въезде на нее автомобиля.

Делая пробный въезд, обратите внимание на поведения наклонной «лесенки». Если она прогибается, то придется сделать две промежуточные опорные рамки и прикрепить их болтовыми соединениями к уголкам

Как самостоятельно сделать разборную автоэстакаду

Большинство автомобилистов отдает предпочтение разборным автоэстакадам. Это связано с тем, что их удастся сделать самостоятельно с минимальными затратами, что позволит им быстро окупиться. На этапах разработки данного вспомогательного приспособления для ремонта легкового автомобиля потребуется учитывать некоторые геометрические параметры, к которым относятся:

• ширина и высота базовых тумб, на которые опирается конструкция;
• длина заездной части и горизонтальной площадки;
• ширина для межколёсного пространства (колеи).

Приветствуется начальное знание из области сопротивления материалов, которые помогут сформировать прочные узлы и стыки изделия, выдерживающие массу транспортного средства без разрывов или деформации. На материалах не стоит экономить.

Возведение деревянной мини эстакады

После различных ремонтов могут оставаться обрезки досок. Рационально их использовать для изготовления своими руками эстакады, так как изделие из дерева будет иметь минимальный вес при оптимальной прочности. Популярной является конструкция из пары метровых брусков примерным сечением 200х200 мм. С одной из сторон деревянные заготовки срезаются под углом 40-450, чтобы сформировать заездную часть. Далее прибиваем части на двухметровую доску с сечением примерно 200х40 мм. Укладываем готовые изделия под колеса и можем заезжать на мобильную мини эстакаду из досок одним из мостов. Для оптимизации рекомендуем набить фронтальный брусок сверху в качестве откатного ограничителя. Хотя высота подъема небольшая, но позволит проводить ряд операций под машиной.

Другой деревянной разновидностью служит конструкция, сбитая из обрезков доски с равной толщиной заготовок. Обычно основанием для каждой опоры служит пара прочных широких реек, толщиной около 40 мм. и длиной 1,5-2,0 м. На них ступеньками набивают поперек планки до нужной высоты (около полуметра). Передняя часть также оснащается противооткатом. Для удобства переноски к конструкции набивают петли-лямки из прочного материала. Итоговая стоимость изделия минимальная.

Металлический вариант самодельной эстакады

Большей надежностью обладает установленная в гараже или на ровной площадке сделанная своими руками металлическая эстакада. Изделие окажется значительно тяжелей, чем деревянный аналог, а также дороже в изготовлении. Однако самоделка прослужит значительно дольше и сможет выдерживать тяжелые машины. Для изготовления горки из металла потребуется любой материал:

• профильный прокат (полый квадрат или прямоугольник);
• трубы или арматура;
• уголок.

Стыкуется все с помощью сварочного аппарата. Готовое изделие рекомендуем покрасить. Вертикальные стойки рекомендуем делать из профильной трубы. Горизонтальную площадку предпочтительней варить из арматуры, а заезд – в виде ступенек из уголка. Угол заезда желательно не повышать, поэтому 30-350 окажется оптимальным значением. Горизонтальную часть вверху завершают вертикальным упором, не допускающим отката. Высота стоек подбирается по желанию автовладельца. Конструкция может использоваться как для полноценного заезда автомобиля, так и в качестве миниэстакады для въезда одним мостом.

Иные типы эстакад

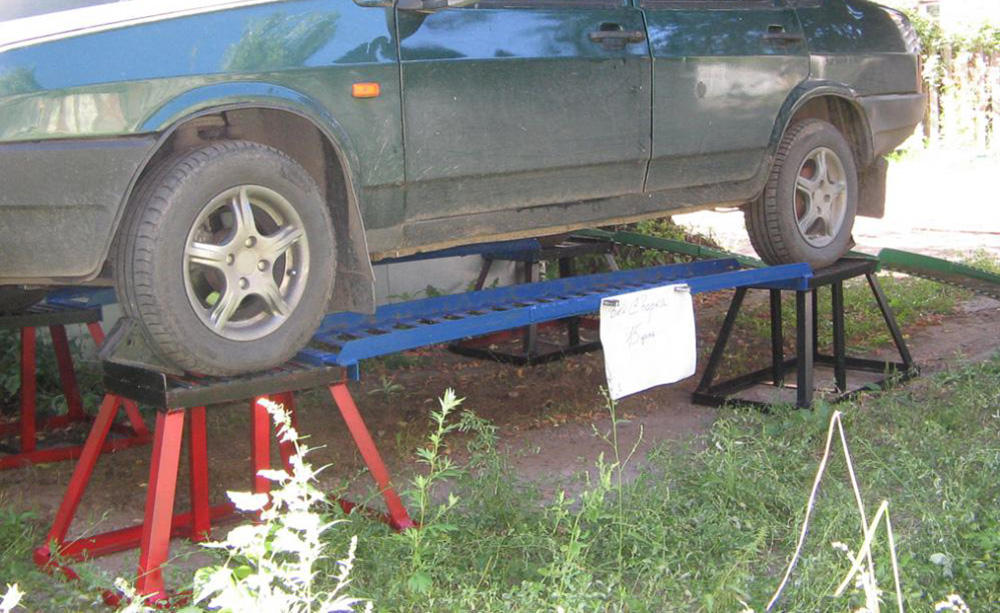

Удобство пользователям обеспечивает разборный тип эстакад. Вариант относится к промежуточному типу между стационарными и мобильными конструкциями. Благодаря своим крупным габаритам в сборе горка дает много пространства ремонтникам, а в разобранном виде занимает мало места. Конструктор состоит из элементов:

• четыре тумбы-основания;
• две горизонтальные плиты для переезда;
• две наклонные плиты для заезда.

Расставляются тумбы особым способом так, чтобы каждая из них оказалась под колесом легковушки. Улучшить доступность к колесным аркам помогает маневр, при котором удаляются горизонтальные балки, при этом авто остается стоять на тумбах. Под стационарный вариант эстакады потребуется найти ровную свободную площадку. Тумбы обычно складываются из кирпича, шлакоблока или заливаются из бетона. Балки въездные и горизонтальные свариваем из металлических уголков, арматуры и проката. Усиленная площадка может принимать при правильном планировании не только легковые, но и грузовые авто.

Делаем эстакаду для авто своими руками

Для выполнения работ под днищем авто можно воспользоваться ямой, подъемником или эстакадой. Яму можно обустроить только в сухом грунте, поэтому она доступна не во всех гаражах.

Подъемник – дорогое удовольствие, которое может себе позволить ремонтная мастерская. В итоге для рядового автолюбителя остается самодельная эстакада для машины, не требующая больших затрат и времени для сборки.

В этой статье мы рассмотрим наиболее популярные и доступные для изготовления конструкции, а также пошагово опишем процесс их конструирования и монтажа.

Основные виды автомобильных эстакад

В зависимости от бюджета и сложности ремонта существуют два вида эстакадных конструкций:

• Позволяют поднять только один мост автомобиля (передний или задний).
• Полноразмерные (рассчитаны на въезд всей машины).

Первый вариант экономичен и удобен. Мини-эстакада для частичного заезда имеет небольшие габариты и вес. Она легко устанавливается на ровной площадке и убирается после завершения ремонта. Основной недостаток — в работе она не так удобна, как полноразмерная конструкция, поскольку подъем автомобиля здесь не превышает 50-60 сантиметров.

Полноформатный вариант дороже и сложнее в реализации, но дает автовладельцу одновременный доступ ко всем кузовным агрегатам. Отметим попутно, что независимо от вида эстакады, для ее качественного изготовления нужно сделать чертеж, а при сборке точно выдержать габариты конструкции.

Особенно важны три группы размеров:

• высота и ширина опорных тумб «стульчиков»;
• длина трапа (въездного и горизонтального);
• ширина трапа.

Кроме этого, следует уделить внимание узлам стыковки трапов с тумбами. Они должны выдерживать вес автомобиля без деформирования

Популярные разновидности автомобильных эстакад

Народные умельцы реализовали большое количество всевозможных конструкций, помогающих удобно спозиционировать машину перед ремонтом. Благодаря подобным успешным результатам можно выделить популярные группы вспомогательного оборудования:

• Для одного моста. В такой ситуации машиной придется заезжать на искусственную горку лишь одним мостом, передним или задним. Преимущество формы в компактности, так как не требуется большой площади для нее. Недостатки состоят в том, что способ не подойдет для комплексного ремонта.
• Полноразмерный тип. Формат позволяет взгромоздить авто полностью подняв на достаточную высоту весь кузов. Вариант актуальный для работы под всем днищем, но требует значительного пространства и большего объема материалов для реализации.
• Стационарный тип. Смонтирован на одном месте, например, на даче, что минимизирует подвижность. При этом может иметь хорошее оснащение, близкое расстояние до электро- и пневмоподключения, допускается крытый тип.
• Мобильная разновидность. Представлена в виде тумб из металла или из дерева. Для монтажа нужно ровная площадка. После завершения работ конструкцию легко спрятать в гараже или другом подсобном помещении. Легко подстраивается под любой тип автомобилей при соблюдении лимитов по нагрузке.

Как изготовить эстакаду для автомобиля своими руками

Теоретически изготовить эстакаду для авто можно из любого подручного материала. В ход идут доски, кирпичи и использованные покрышки. Но такие временные меры могут быть оправданы лишь в экстремальных случаях.

Поэтому для основных несущих элементов и дорожек эстакад используют металлопрокат, способный выдерживать значительные ежедневные нагрузки. Это металлический швеллер, уголки и профильная труба. Данные типы металлопроката выдерживают значительные нагрузки на изгиб.

как сделать мини эстакаду

Для изготовления мини эстакады потребуются следующие материалы: • уголок стальной, толщина не менее 10 мм • пруток металлический. а также электроды для сварки и сварочный аппарат. Форму опор мини эстакады выбираем «трапеция», с основанием на 15-20 см больше, чем верхняя часть. Лесенку для заезда изготавливают из стальных уголков, на которые равномерно наваривают с обеих сторон куски прутка.

Поверхность прутка предпочтительнее выбирать рифленую для того, чтобы колеса автомобиля не скользили при подъеме-спуске по эстакаде.

Несущие элементы эстакады, на которые крепится лесенка, должны иметь ширину 45-50 см. Фиксацию авто осуществляют специальные прокладки, исключающие самопроизвольный съезд машины. После сварки конструкция эстакады окрашивается антикоррозионной краской.

Мини эстакада для ремонта автомобилей представлена в данном видео.

как сделать полноразмерную эстакаду

Первоначально выбирается на участке площадка, на которой отсутствуют вспучивания грунта, грунтовые воды и грунты не имеют водонасыщенный слой. Подготавливают ямы под основание эстакады — столбы или стальные трубы, диаметром до 10 см.

Количество труб основания полноразмерной эстакады рассчитывается по предварительному рабочему эскизу. Ямы с установленными трубами цементируют. К установленным трубам или столбам приваривают швеллер для усиления несущей способности. Рекомендуется в качестве несущих элементов для дорожек также использовать металлопрокат (швеллер, уголки и профильную трубу). Затем изготавливается плоскость качения: арматура и нарезанные прутки приваривают поперек несущих элементов с обеих сторон.

Ширина дорожки плоскости качения должна быть не менее 0,5 м. Полученную сварную конструкцию размещают на специальных опорах требуемой высоты (1 метр). Для изготовления площадки под заезд и лестницы используют уголок L 50, сваренный с арматурой. Края дорожек предпочтительнее оградить уголком, предотвратив соскальзывание автомобиля.

Как сделать эстакаду из различных материалов

Ранее уже говорилось, что сделать подъемник для машины можно своими руками.

Для этого следует учитывать некоторые нюансы:

• высота полноразмерной эстакады — 1 метр, этого достаточно для комфортного проведения ремонтных работ;
• высота мини-эстакады не должна превышать отметку в 0, 5 метра из-за особенностей эксплуатации конструкции;
• ширина сооружения зависит от габаритов самой машины, но при создании конструкции следует делать припуски, чтобы машина смогла заезжать беспрепятственно;
• мини-эстакады могут использоваться только для манипуляций с легковыми машинами. А стационарные конструкции заведомо проектируются более прочными, чтобы избежать деформирования и проводить работы с более крупными транспортными средствами.

Большинство автолюбителей отдали предпочтение мини-эстакадам из дерева, шпал или металла. Более подробно о каждой из систем, использующихся для частичного поднятия транспортного средства.

Эстакада из железнодорожных шпал

Конструкция создается путем складывания шпал в форме горки, а колеи для заезда автомобиля кладут поперек. Для надежности строения, все ее части скрепляют скобами.

Но у такого типа самодельных устройств есть недостатки:

• шпалы много весят, а потому собирать и разбирать подъемник самостоятельно не получится;
• требуется много места для хранения;
• необходимо большое количество материала.

Эстакада из дерева

Если же в гараже места совсем мало можно сделать мини-эстакаду, которая будет лишь частично поднимать автомобиль. При желании, сделать ее можно из дерева. Это также экономичный тип конструкций для поднятия автомобиля.

Для ее создания потребуются:

1. Доски 5 сантиметров в толщину.
2. Деревянные рейки сечением 10х10 сантиметров. Стоит отметить, что именно от поперечного сечения зависит высота, на которую поднимется автомобиль.

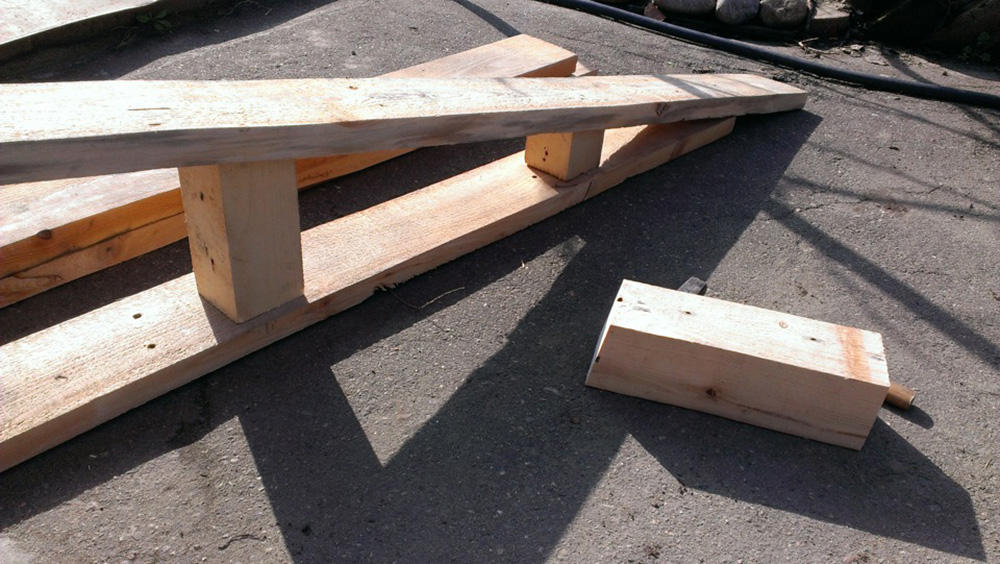

Принцип сборки довольно простой. На верх доски прикрепляют брус, который после будет выполнять роль ограничителя для колес. С обратной стороны крепят две балки: одну ближе к ограничителю, вторую — к другому краю. Каждой детали нужно по две штуки.

Работает такая система следующим образом. Под колеса автомобиля свободным краем упирается доска с ограничителем. Сама деталь упирается на балку, которая закреплена с той стороны. Когда машина заедет, колеса сместят цент тяжести и край с ограничителем опустится на вторую балку.

https://youtube.com/watch?v=8vd56UFR8o4

Как сделать эстакаду из металла

Металлические конструкции для гаража пользуются еще большей популярностью чем эстакады сделанные из дерева. Это связано с их универсальностью, ведь такие строения удобно использовать в любых по размеру гаражах.

Для такой конструкции понадобятся:

• сварочный аппарат;
• болгарка и круги к ней
• арматура;
• металлический прокат;
• метизы;
• краска для метала.

Лучше сделать конструкцию сборно-разборочной, это позволит сэкономить место в помещении. Принцип изготовления мини-эстакады из металла прост. Сначала необходимо сделать четыре стойки для основы, высотой приблизительно 50 сантиметров.

Для устойчивости ножки свариваются в виде трапеции — их нужно соединить балками из равнополочного уголка размером 63х5 сантиметров. Мостики для заезда выполняются в виде лесенки. Для этого используются уголки размером 40х4 сантиметра и арматура диаметром 12 миллиметров.

Далее потребуется изготовить 2 детали для размещения автомобиля. Они измеряются по расстоянию между центрами колес и изготавливаются с небольшим запасом. Детали скрепляются болтами.

Сделать эстакаду в гараж своими руками довольно просто. Благодаря разнообразию конструкций обзавестись подобным устройством можно в рамках скромного бюджета, при этом не уступив качеством дорогостоящим конструкциям.

Конструкции эстакад

Конструктивно различают следующие виды эстакад: • для частичного заезда авто • полноразмерная эстакада.

Естественно, в зависимости от размеров конструкции эстакад и несущей способности выдерживать нагрузку, данные виды эстакад используют для определенного веса автомобилей. Единственным условием будет ограничение размеров эстакады для вашего имеющегося легкового автомобиля или двух. Классическая конструкция эстакады (практически со слов инструктора по вождению) имеет определенную высоту, ширину и длину рабочей части, ограниченную скосом, а также по бокам дорожки для прохода.

эстакада, предназначенная для частичного заезда авто

Эстакада для частичного заезда авто (переносные и мини) представляет собой облегченную переносную конструкцию, состоящую из отдельных не сваренных между собой частей. Переносные и мини эстакады устанавливают без фундамента. Заезд на данную эстакаду для последующего техосмотра авто возможен передними или задними колесами.

Такая эстакада для авто просто устанавливается и также легко убирается, позволяя экономить место на участке. Однако, для удачного заезда на конструкцию потребуется ловкость и сноровка водителя. Основные параметры эстакады: • высота – не менее 1 м. • ширина – 2,5 м. • длина скоса – 4,2 м. Конструктивно переносная или мини эстакада состоит из четырех частей.

Эстакада легко собирается и разбирается, а также транспортируется в необходимое место, поэтому для возникшей вдруг диагностики капризного авто такая эстакада незаменима, особенно в «полевых условиях». На практике иногда необходимо сделать две эстакады, чтобы поднять переднюю или заднюю часть авто на необходимую высоту (клиренс плюс высота эстакады).

Вот так выглядит изготовленная самостоятельно эстакада, используемая для частичного заезда.

полноразмерная эстакада

Безусловно, полноразмерная эстакада это более удобное и надежное сооружение, для строительства которой необходимо рабочее пространство. Зато полноразмерная эстакада в дальнейшем с лихвой окупить затраты на ее строительство.

Основные параметры полноразмерной эстакады аналогичны параметрам переносных и мини эстакад: • высота – 1 м и более • ширина до 2,5 м. • длина рабочей части – 4- 6 м. • длина скосов с обеих сторон – 4,2 м. Оговоримся сразу, что размеры полноразмерной эстакады для легковых автомобилей не являются постоянной величиной.

Поэтому эстакаду полноразмерную изготавливают с учетом запаса прочности и дополнительными припусками, которые сыграют добрую службу в дальнейшем. Кроме того, полноразмерную эстакаду можно с успехом использовать в качестве смотровой эстакады для автомобиля, оборудовав смотровую яму.

Основные виды

По типу конструкции различают два вида эстакад для автомобилей:

1. Полноразмерные позволяют провести ремонт машины, полностью поднятой над уровнем земли на 1 метр. Они громоздки и требуют много места. Подходят как для легкового, так и грузового транспорта.
2. Мини эстакада. Представляет собой два небольших, независимых друг от друга, скошенных с одной стороны подиума. Автоэстакада позволяет приподнять машину со стороны передних или задних колес. Используется для частичного осмотра днища. Недостатком такой конструкции стала необходимость наличия ювелирной точности у водителя при заезде на нее.

Стационарная

Полноразмерные эстакады относятся к стационарному типу. Их устраивают вдоль трасс, на обочинах дорог, в точках СТО. Площадка высоко поднята над землей и позволяет провести детальный осмотр авто со стороны днища, выполнить ремонтные работы. Рассчитана на вес легковых и грузовых автомобилей.

Совет! Если гараж выстроен на 2 машины, но стоит там только одна, то свободное место можно отвести под собственную эстакаду.

Разборная

Разборная эстакада обладает меньшими габаритами. Она легко помещаются в гараже и, при необходимости, быстро собирается. Предназначена для осмотра легкового автомобиля.

В конструкцию входит:

• 4 тумбы под опоры;
• 2 пары платформ со стопором, чтобы машина не скатилась;
• 2 пары горизонтального трапа под наклонный заезд;
• несколько ребер жесткости для фиксации деталей относительно друг друга.

Строят из металла. Чем более толстый и прочный выбран материал, тем дольше прослужит конструкция.
